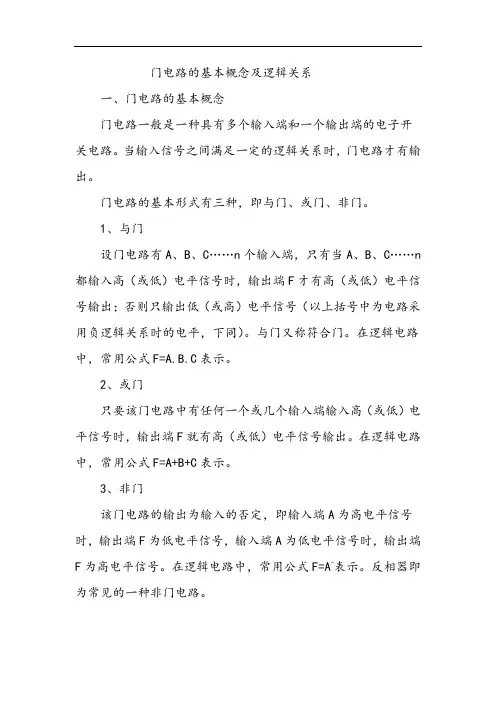

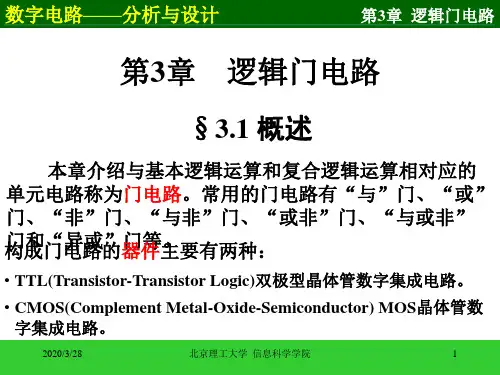

门电路的基本概念及逻辑关系

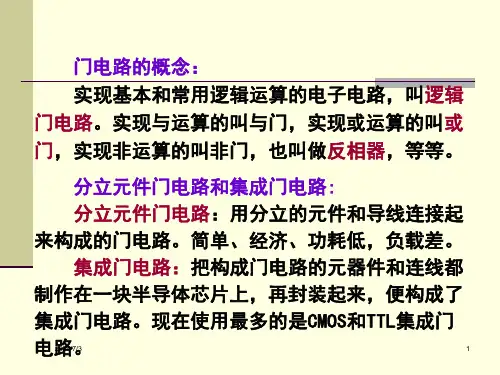

一、门电路的基本概念
门电路一般是一种具有多个输入端和一个输出端的电子开关电路。
当输入信号之间满足一定的逻辑关系时,门电路才有输出。
门电路的基本形式有三种,即与门、或门、非门。
1、与门
设门电路有A、B、C……n个输入端,只有当A、B、C……n 都输入高(或低)电平信号时,输出端F才有高(或低)电平信号输出;否则只输出低(或高)电平信号(以上括号中为电路采用负逻辑关系时的电平,下同)。
与门又称符合门。
在逻辑电路中,常用公式F=A.B.C表示。
2、或门
只要该门电路中有任何一个或几个输入端输入高(或低)电平信号时,输出端F就有高(或低)电平信号输出。
在逻辑电路中,常用公式F=A+B+C表示。
3、非门
该门电路的输出为输入的否定,即输入端A为高电平信号时,输出端F为低电平信号,输入端A为低电平信号时,输出端F为高电平信号。
在逻辑电路中,常用公式F=A-表示。
反相器即为常见的一种非门电路。

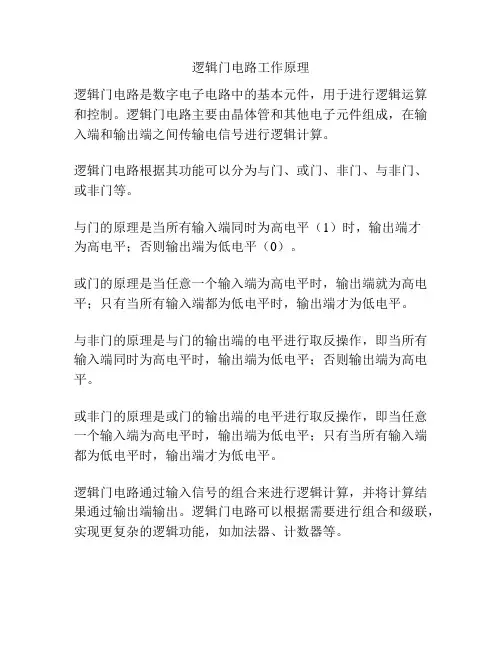

逻辑门电路工作原理
逻辑门电路是数字电子电路中的基本元件,用于进行逻辑运算和控制。
逻辑门电路主要由晶体管和其他电子元件组成,在输入端和输出端之间传输电信号进行逻辑计算。
逻辑门电路根据其功能可以分为与门、或门、非门、与非门、或非门等。
与门的原理是当所有输入端同时为高电平(1)时,输出端才
为高电平;否则输出端为低电平(0)。
或门的原理是当任意一个输入端为高电平时,输出端就为高电平;只有当所有输入端都为低电平时,输出端才为低电平。
与非门的原理是与门的输出端的电平进行取反操作,即当所有输入端同时为高电平时,输出端为低电平;否则输出端为高电平。
或非门的原理是或门的输出端的电平进行取反操作,即当任意一个输入端为高电平时,输出端为低电平;只有当所有输入端都为低电平时,输出端才为低电平。
逻辑门电路通过输入信号的组合来进行逻辑计算,并将计算结果通过输出端输出。
逻辑门电路可以根据需要进行组合和级联,实现更复杂的逻辑功能,如加法器、计数器等。
总之,逻辑门电路通过控制和组合输入信号,实现逻辑计算和控制的功能,是数字电子电路中重要的基本元件。
计算机基础知识解密计算机中的逻辑门电路在现代社会中,计算机已经成为我们生活中不可或缺的一部分。
但是很少有人知道,计算机内部的逻辑门电路是如何工作的。
本文将深入探讨计算机中的逻辑门电路,揭示其背后的原理和工作方式。
一、逻辑门的概念和分类逻辑门是计算机内部最基本的电路元件之一,主要负责处理和操作二进制数据。
常见的逻辑门有与门(AND)、或门(OR)、非门(NOT)以及异或门(XOR)。
这些逻辑门可以根据不同的输入信号进行逻辑运算,并产生相应的输出信号。
二、与门(AND)的工作原理与门是最常用的逻辑门之一。
它的输入端有两个或多个信号,只有当所有输入信号都为1时,才会产生输出信号1;否则,输出信号为0。
与门的工作原理是通过晶体管的开关控制来实现的,其中每个输入信号都与一个晶体管相连。
三、或门(OR)的工作原理或门也是常见的逻辑门,它的输入端同样有两个或多个信号。
只要有一个输入信号为1,输出信号就会为1;只有所有输入信号都为0,输出信号才为0。
与门的实现方式与与门类似,通过晶体管的开关控制来实现不同输入信号的逻辑运算。
四、非门(NOT)的工作原理非门是最简单的逻辑门之一,它只有一个输入信号。
当输入信号为1时,输出信号为0;当输入信号为0时,输出信号为1。
非门的实现方式是通过晶体管的切换控制来实现的。
五、异或门(XOR)的工作原理异或门是比较特殊的逻辑门,它的输入端同样有两个信号。
当两个输入信号相同(0或1)时,输出信号为0;当两个输入信号不同时,输出信号为1。
异或门的实现方式与其他逻辑门有所不同,需要使用多个晶体管以及电阻和电容等元件来实现。
六、逻辑门的组合运算逻辑门可以通过不同的组合运算实现更复杂的逻辑功能。
例如,可以通过将与门、或门和非门进行组合,来实现逻辑电路中的加法器和减法器等功能。
这些组合电路通常有多个输入和多个输出,可以实现更加复杂的运算和数据处理。
七、逻辑门的应用逻辑门电路在计算机中的应用非常广泛。

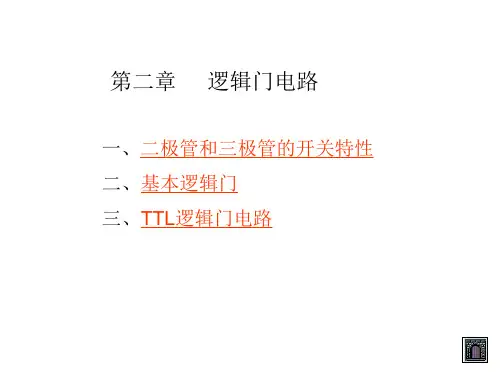

第二章逻辑门电路一、二极管和三极管的开关特性二、基本逻辑门三、TTL逻辑门电路一、二极管和三极管的开关特性1、二极管的开关特性开关闭合截止开关断开2、三极管的开关特性①当Vi=-V时,T的发射结反偏截止开关断开②当Vi=+V时,通常调节Rb使得Ib=Vcc/βRc则Ic趋于最大值而饱和,此时Vce=0.3V三极管饱和导通开关闭合注意:在数字电路中,三极管通常只有两种状态,即饱和导通与截止。

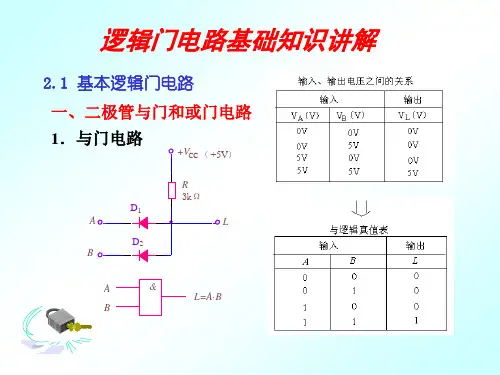

导通1、二极管与门及或门电路①与门电路列电压值表如下:(单位:V )A B C L0 0 0 0 0 5 0 5 0 0 5 5 5 0 0 5 0 5 5 5 0 5 5 5 真值表:A B C L 0 0 0 00 0 1 00 1 0 00 1 1 01 0 0 01 0 1 01 1 0 01 1 1 1满足与运算的运算规律,故该电路实现与门。
表达式为:L =ABC 05列电压值表如下:(单位:V )A B C L 0 0 0 0 0 5 0 5 0 0 5 5 5 0 0 5 0 5 5 5 0 5 5 5 真值表:A B C L 0 0 0 00 0 1 10 1 0 10 1 1 11 0 0 11 0 1 11 1 0 11 1 1 1满足或运算的运算规律,故该电路实现或门。
表达式为:L =A+B+C 05555555列电压值表如下:(单位:V )A L 0 5 真值表:满足非运算的运算规律,故该电路实现非门。
表达式为:50.3 A L1 10L ATTL逻辑门:由若干三极管和电阻组成。
P40前面我们讨论了三极管反相器,其开关速度较慢,改进电路如下:这就构成了TTL反相器。
工作原理:①当输入标准高电平,即Vi=3.6V时T1正常导通,同时使得T2、T3饱和导通,此时VB1=0.7*3=2.1V,而T3饱和后,使得Vo=0.3V,即输出低电平②当输入标准低电平,即Vi=0.3V时:T1导通,此时VB1=0.3+0.7=1V,但T2要想导通,VB2至少需要0.7*2=1.4V,故T2、T3均截止。
