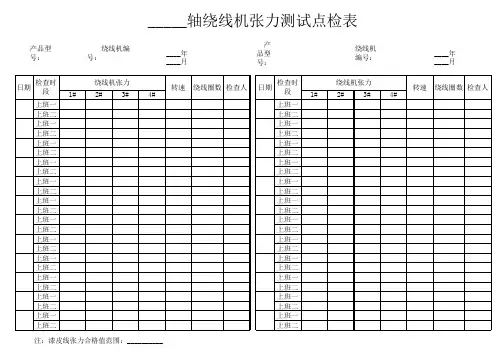

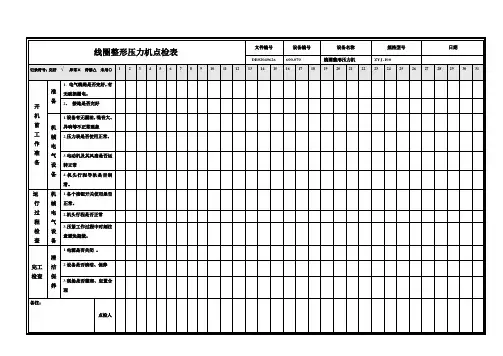

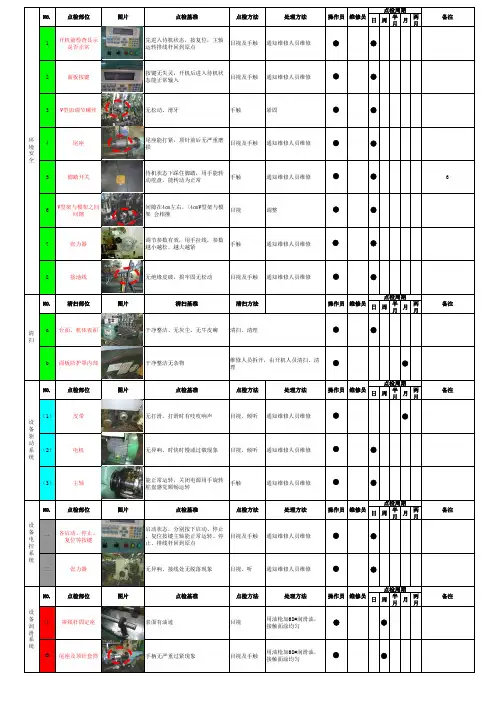

绕线机张力点检表

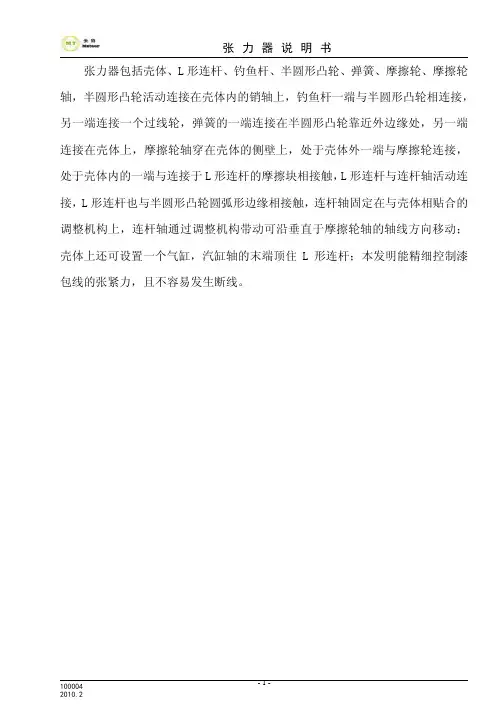

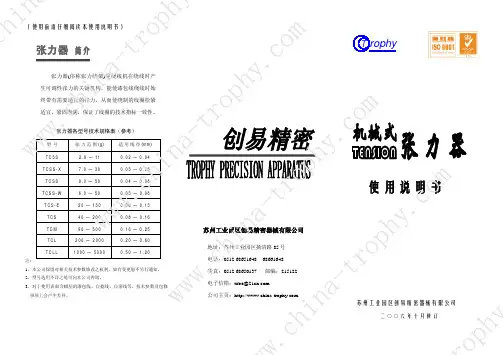

张力器说明书张力器包括壳体、L形连杆、钓鱼杆、半圆形凸轮、弹簧、摩擦轮、摩擦轮轴，半圆形凸轮活动连接在壳体内的销轴上，钓鱼杆一端与半圆形凸轮相连接，另一端连接一个过线轮，弹簧的一端连接在半圆形凸轮靠近外边缘处，另一端连接在壳体上，摩擦轮轴穿在壳体的侧壁上，处于壳体外一端与摩擦轮连接，处于壳体内的一端与连接于L形连杆的摩擦块相接触，L形连杆与连杆轴活动连接，L形连杆也与半圆形凸轮圆弧形边缘相接触，连杆轴固定在与壳体相贴合的调整机构上，连杆轴通过调整机构带动可沿垂直于摩擦轮轴的轴线方向移动；壳体上还可设置一个气缸，汽缸轴的末端顶住L形连杆；本发明能精细控制漆包线的张紧力，且不容易发生断线。

1、一种绕线机用的张力器，包括壳体、L形连杆、钓鱼杆、半圆形凸轮、弹簧、摩擦轮、摩擦轮轴，其特征在于：半圆形凸轮有一个偏离圆心的通孔，通孔中心至半圆形凸轮圆弧形边缘的距离逆时针旋转时由小到大，半圆形凸轮通过这个通孔活动连接在一个固定于壳体内的销轴上，钓鱼杆的一端与半圆形凸轮靠近通孔处相连接，钓鱼杆的另一端连接一个过线轮，弹簧的一端连接在半圆形凸轮靠近外边缘处，另一端连接在壳体上，所述的摩擦轮轴穿在壳体的侧壁上，一端处于壳体外且与摩擦轮连接，另一端处于壳体内，所述的L形连杆通过两个悬臂连接处的通孔活动连接在连杆轴上，所述的连杆轴固定在与壳体相贴合的调整机构上，所述的连杆轴通过调整机构带动可沿垂直于摩擦轮轴的轴线方向移动，L形连杆靠近摩擦轮轴的悬臂连接一个摩擦块，此摩擦块与摩擦轮轴处于壳体内的一端相接触，L形连杆远离摩擦轮轴的另一悬臂内侧与半圆形凸轮圆弧形边缘相接触。

2、根据权利要求1所述的绕线机用的张力器，其特征在于：所述的调整机构包括贴合于壳体上的底座，底座上有燕尾槽，一个滑块装于底座的燕尾槽上，滑块平行于燕尾槽中心线有一个螺纹通孔，一根头部处于壳体外的调整螺丝先穿过壳体的侧壁然后穿到滑块的螺纹通孔上，连杆轴固定在滑块上可由滑块带动沿垂直于摩擦轮轴的轴线方向移动。

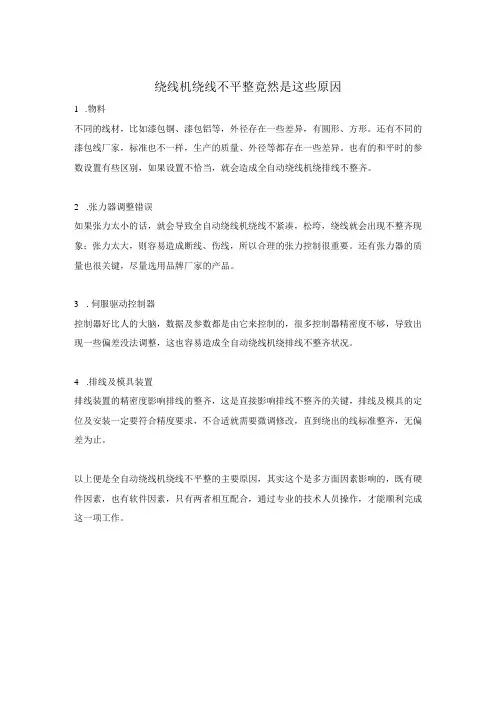

绕线机绕线不平整竟然是这些原因
1.物料
不同的线材，比如漆包铜、漆包铝等，外径存在一些差异，有圆形、方形。

还有不同的漆包线厂家，标准也不一样，生产的质量、外径等都存在一些差异。

也有的和平时的参数设置有些区别，如果设置不恰当，就会造成全自动绕线机绕排线不整齐。

2.张力器调整错误
如果张力太小的话，就会导致全自动绕线机绕线不紧凑，松垮，绕线就会出现不整齐现象；张力太大，则容易造成断线、伤线，所以合理的张力控制很重要。

还有张力器的质量也很关键，尽量选用品牌厂家的产品。

3.伺服驱动控制器
控制器好比人的大脑，数据及参数都是由它来控制的，很多控制器精密度不够，导致出现一些偏差没法调整，这也容易造成全自动绕线机绕排线不整齐状况。

4.排线及模具装置
排线装置的精密度影响排线的整齐，这是直接影响排线不整齐的关键，排线及模具的定位及安装一定要符合精度要求，不合适就需要微调修改，直到绕出的线标准整齐，无偏差为止。

以上便是全自动绕线机绕线不平整的主要原因，其实这个是多方面因素影响的，既有硬件因素，也有软件因素，只有两者相互配合，通过专业的技术人员操作，才能顺利完成这一项工作。
