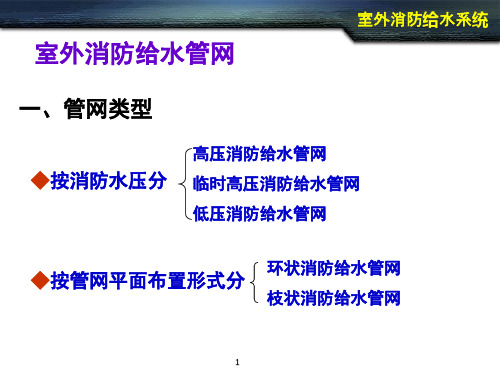

室外消防给水管网

室外消防给水管网

压力要求：
管道内的供水压力应保证灭火时最不利点消火栓 处水压不小于0.1MPa (从室外地面算起)。
一般城镇和居住区多为低压管网。
用于合用室外消防给水系统
5
室外消防给水系统
(4) 枝状管网消防给水管网
水源
管
网
在建设初期或室外消防用水量不超过15L/s时, 可设置为枝状管网消防给水系统。
6
室外消防给水系统
22
室外消防给水系统
例1-1 ：（P32）
35L/s 45L/s 350m
200m
首先按生产生活用水的水量和水压要求进行管网水力计算。
80L/s 120L/s 400m
200m
40L/s 300m 25L/s
20L/s 25L/s 350m 15L/s
11.5L/s 13.5L/s 500m
25L/s
独立消防管网 — v≤2.5m/s
总费用
费用
电费
管网造价
经济流速 16
流速
室外消防给水系统
管段直径 D
4Q D v
D Q v 2
2
D－管网管径，m； Q－管段设计流量，m3/s； v－管段流速，m/s。
17
室外消防给水系统
水头损失 h
v2 h f il 0.0000107 1.3 l （给水钢管或铸铁管） D
高地水池 集中高压消防水泵房
压力要求：
管道内的供水压力应保证用水量总量达到最大且水枪 在任何建筑物的最高处时，水枪的充实水柱仍不小于10ｍ。
用于独立室外消防给水系统
2
室外消防给水系统
H Xh H H d H q
H
消火栓

《建筑灭火设施》第一章第4节-给水基础设施-消防给水管网设施-PPT课件

《建筑灭火设施》第一章第4节-给水基础设施-消防给水管网设施-PPT课件
（6）严寒地区在城市主要干道上设置消防水鹤的布置间距宜为 1000m，连 接消防水鹤的市政给水管的管径不宜小于 DN200，火灾时消防水鹤的出流量不 宜低于 30L／s，且供水压力从地面算起不应小于 0.10MPa。
2．室外消火栓
（1）建筑室外消火栓的布置除应符合本节的规定外，还应符合市政消火栓章节 的有关规定。 （2）建筑室外消火栓的数量应根据室外消火栓设计流量和保护半径经计算确定， 保护半径不应大于 150.0m，每个室外消火栓的出流量宜按 10～15L／s 计算， 室外消火栓宜沿建筑周围均匀布置，且不宜集中布置在建筑一侧；建筑消防扑救 面一侧的室外消火栓数量不宜少于 2 个。 （3）人防工程、地下工程等建筑应在出入口附近设置室外消火栓，距出入口的 距离不宜小于 5m，并不宜大于 40m；停车场的室外消火栓宜沿停车场周边设 置，与最近一排汽车的距离不宜小于 7m，距加油站或油库不宜小于 15m。 （4）甲、乙、丙类液体储罐区和液化烃罐罐区等构筑物的室外消火栓，应设在 防火堤或防护墙外，数量应根据每个罐的设计流量经计算确定，但距罐壁 15m 范围内的消火栓，不应计算在该罐可使用的数量内。
室外消火栓的流量按照保证两支水枪的流量考虑
建筑室外消火栓：宜按10L/s～15L/s计算 市政消火栓：不应小于15 L/s。 当市政给水管网设有市政消火栓时，其平时运行工作压力不应小于
0.14MPa，火灾时水力最不利市政消火栓的出流量不应小于 15L／s， 且供水压力从地面算起不应小于 0.10MPa。
【答案】D
练一练
【例】某 2 层商业建筑，呈矩形布置，建筑东西长为 80m，南北 宽为 50m，该建筑室外消火栓设计流量为 30L/s，周围无可利用 的市政消火栓。该建筑周边至少应设置（ ）室外消火栓。 A．2 个 B．3 个 C．4 个 D．5 个

给水排水管网系统图文PPT学习教案

给水排水管网系统图文PPT学习教案

二部分的总水量。
第6页/共117页
居民生活用水定额和综合生活用水定额，应根据当地国民经济和社会发 展规划、城市总体规划和水资源充沛程度，在现有用水定额基础上，结 合给水专业规划，和给水工程发展的条件综合分析确定；在缺乏实际用 水资料情况下可采用下表的规定。
第7页/共117页
居民生活用水定额（L/cap·d）
第25页/共117页
本规范适用于城市总体规划中的给水工程规划。 根据规划法，城市规划分为总体规划、详细规划两阶
段。大中城市在总体规划基础上应编制分区规划。鉴于 现行的各类给水规范其适用对象大都为具体工程设计， 内容虽然详尽，但缺少宏观决策、总体布局等方面的内 容。为此本规范的条文设置尽量避免与其他给水规范内 容重复，为总体规划（含分区规划）的城市给水工程规 划服务，编制城市给水工程详细规划时，可依照本规范 和其他给水规范。
0.7~1.1
0.6~1.0
0.5~0.8 0.35~0.7
0.4~0.7
0.3~0.6
小城市 0.4~0.8 0.3~0.6 0.25~0.5
第28页/共117页
人均综合用水量远高于国外。国家发展改革委员会、科技 部、水利部、建设部和农业部等5部委于2005年4月21日 联合发布 《中国节水技术政策大纲》，提出了要力争在 2005－2010年间实现工业取水量“微增长”，农业用水 量“零增长”，城市人均综合用水量实现逐步下降的节水 目标，以及相关的法律、经济、技术和工程等保障措施。
最大小时用水量：
Qh
1000 Kh Qd 86400
第22页/共117页
相关规范 《城市居民生活用水量标准 》GB/T 50331-2002 标准编制的目的：合理利用水资源，加强城市供水管

室内消火栓给水管网

室内消火栓给水管网

q Bhn
B是喷嘴水流特性参数
C）水龙带水头损失
hd Ad Ld q2 hd 水龙带水头损失(m) Ad-水龙带阻力系数 Ld 水龙带长度(m) q 水龙带中的流量(L/s)
d ） 消火栓口的水头：
消火栓栓口压力.exe
H xh hd h n hd 水龙带的水头损失(m) hn -水枪喷口所需水压以水头计(m)
第3章
13
消防给水
1
目录
3.1 室外消防 3.2 建筑消火栓消防给水 3.3 自动喷水灭火系统 3.4 其他灭火系统
火灾警钟长鸣
我国消防官兵伤亡事件 • 衡阳“11·3”特大火灾烈士 • 克拉玛依发生特大火灾 • 浙江台州特大火灾
用水灭火的优点： 水的热容量大，容易润湿物体表面，起到降温灭火的作用。 水被汽化时，体积可膨胀1200多倍，并且水蒸气是惰性的，可起隔离空气面有
（4）分区供水方式 设置特点: 室外给水管网向低区和高位水箱供水箱
内贮存10 min消防水量。
高区火灾初起时:由水箱向高区消火栓给水系统水； 当水泵启动后:由水泵向高区消火栓给水系统供水灭火。
低区灭火:水量、水压由外网保证。
2.消火栓给水管网的布置
低层与多层建筑消火栓给水管网
进水管：7-9层的单元住宅和不超过8户的通廊式住宅，采用枝状管 网，一条进水管；室内消火栓超过10个，且室内消防水量超过15L/s， 进水管至少两条，与室外管网连成环网或室内管道连成环网，保证每 条水管仍能满足全部用水量的供给。 竖管：6层以上塔式住宅和通廊式住宅，5层以上或体积大于10000 立方米的其他米用建筑、超过四层的厂房和库房，室内消防竖管设为 两条或两条以上，应至少两条竖管相连，组成环状管网。 竖管的布置：平面上靠近消火栓位置，保证有两支水枪的充实水柱 同时到达室内的任何部位。管径确定按最不利点消火栓的出水流量和 允许管内流速确定；可明装，也可暗装。 室内消防给水管道：每隔一段距离设阀门，将其分成若干独立段， 每段上的消火栓数量不超过5个，阀门常开

《给水管网》课件

《给水管网》课件
优点。
阀门与附件
闸阀
用于全开或全关，不宜用于节流。
止回阀
防止水倒流。
截止阀
用于调节流量，但不宜长距离输送。
蝶阀
启闭速度快，调节性能好。
设备与仪表
水泵
用于加压供水，有离心泵、轴流泵等 类型。
水塔
用于调节水量和压力，有高位水塔和 低位水塔之分。
水表
用于测量水量，有机械式和智能式两 种类型。
消毒设备
用于给水消毒，有氯气消毒、紫外线 消毒等类型。
回填与夯实
完成管道安装后，及时回填土 壤并夯实，确保管沟的恢复。
维护保养措施
定期巡检
清理与保养
对给水管网进行定期巡检，检查管道是否 有漏水、堵塞等现象。
定期清理管道内壁的沉积物，保持管道的 通畅。
维修与更换
建立档案
对损坏的管道及时进行维修或更换，防止 出现更大的问题。
对给水管网的维护保养情况进行记录，建 立完整的档案资料。
问题诊断与分析
对案例中的问题进行诊断和分析，明确问题 的性质和原因。
优化与改造方案实施
根据案例的实际情况，实施优化和改造方案 ，并进行实时监测和调整。
效果评估与总结
对优化和改造方案的效果进行评估和总结， 分享实践经验。
THANKS
感谢观看
常见故障与处理
漏水
发现漏水现象时，及时找到漏水点并进 行修复。对于严重漏水，可能需要更换
管道。
腐蚀
对于金属管道，腐蚀是一个常见问题 。可以采用涂层保护、阴极保护等技
术进行防腐蚀处理。
堵塞
定期检查管道，发现堵塞时及时进行 疏通或清洗。严重堵塞可能需要更换 管道。
地震、洪水等自然灾害ห้องสมุดไป่ตู้

第三节消火栓给水系统PPT教学课件

第三节消火栓给水系统PPT教学课件

二、室内消火栓给水系统
▪ 作用：1.可供火灾现场人员使用消火栓内 的消防水喉或水枪扑救建筑物的 初期火灾。
2.供消防队员扑救建筑物大火。
2020/12/11
7
▪ 室内消火栓给水系统设置场所：
国家标准《建筑设计防火规范》、《高 层民用建筑设计防火规范》、《人民防空 工程设计防火规范》、《汽车库、修车库、 停车场设计防火规范》、《石油化工企业 设计防火规范》、《钢铁冶金企业设计防 火规范》等对室内消火栓给水系统的设置 场所做了具体的规定。
▪ 室外消火栓是建筑消防给水系统的重 要组成部分。其通过室外消火栓为消防车 等消防设备提供火场消防用水，或通过进 户管委室内消防给水设备提供消防用水。
2020/12/11
3
▪ 设置场所：
▪ 现行国家标准《建筑设计防火规范》、 《高层民用建筑设计防火规范》、《汽车 库、修车库、停车场设计防火规范》、 《石油化工企业设计防火规范》、《钢铁 冶金企业设计防火规范》等对室外消火栓 给水系统的设置分别作了具体规定。
第三节 消火栓给水系统
2020/12/11
1
消火栓给水系统的分类
▪ 消火栓给水系统以建、构筑物外墙为界进 行划分，分为室外消火栓给水系统和室内 消火栓给水系统。
2020/12/11
2
一、室外消火栓给水系统
▪ 室外消火栓给水系统指设置在建筑物外墙 中心线以外的一系列消防给水工程设施。
▪ 室外消火栓的用途：
2020/12/11
8
▪ 室内消火栓给水系统的组成：
室内消火栓给水系统由消防水源、消 防给水设施、消防给水管网、室内消火栓 设备、控制设备等组件组成。
2020/12/11
9
▪ 室内消火栓给水系统的类型

《给水管网》PPT课件

《给水管网》PPT课件
哈市、上海、大连、长春 地下水给水系统（浅层地下水、深层地下水、泉水） 沈阳 四 按供水方式：重力给水、压力给水、混合给水系统
8
1.2 给水系统的组成和布置
（二） 给水系统的组成 给水系统由一系列互相联系又有各自工作特性的构筑物组成。它的任务是从天然水源 取水，按照用户对水质的要求进行处理，然后将水输送到给水区，并向用户配水。 一 以地表水为水源的给水系统
建。
2 重力输水的水源（泉水、高位水池）
可省去泵站，节能
在此条件下：管网服务面积固定，不利发展
3 远距离输水的水源
就近水源贫乏，地下水位下降深度大，河水枯竭，必须取远处水源。这
就增加了输水管长度及中途提升泵站。
引滦入津：234公里，引碧入连：127公里
20
1.2 给水系统的组成和布置
三 地形条件 1 串联给水系统 地形较陡，供水区域垂直河流发展 2 并联给水系统 总之，给水系统的设计是一项复杂的工作，在多种影响 因素下，应根据原始资料，提出几个方案，进行技术经 济比较，确定最佳方案。 也是一个规划性问题。
性（城建、水量预测）
4 相关知识
A 水泵知识；B 城规知识；C 水文知识
5 给水系统的发展方向
A 系统的工厂化；B 管理现代化；C 发展；D 别墅
2
绪论
二 研究给水管网的基本理论 1 管流水力学 2 管网水力计算理论（平差理论） 3 技术经济计算理论（水系统、管网系统） 4 节能理论（能量分配计算） 5 管网分析计算基础（线性规划） 6 电算理论（专门） 7 管网系统可索性理论 三 掌握给水管网设计计算的基本技能 1 学习设计的依据、过程（体现工艺设计特点） 2 掌握设计方法、技巧、主要参数 3 完成特定条件下的管网设计计算（计算、图、说明） 四 建立宏观控制整体优化的基本思想 1 掌握给水系统的流量、压力关系（互相制约） 2 优化运行、基础（介绍现状）

室外消防给水管网

室外消防给水管网
高地水池 集中高压消防水泵房
压力要求：
管道内的供水压力应保证用水量总量达到最大且水枪在 任何建筑物的最高处时，水枪的充实水柱仍不小于10ｍ。
用于独立室外消防给水系统
2
室外消防给水系统
H Xh H Hd Hq
H
消火栓
6－D65mm
3
室外消防给水系统
(2) 临时高压消防给水管网
特点：
（给水钢管或铸铁管）
v2 D1.3
l
沿程水头损失
hf AlQ2
局部水头损失
hf il
i=f(v,D) 景绒P307附表四 《给水钢管沿程水头损失计算表》
hj=hf× (10~20%)
根据经验采用沿程水头损失的百分数确定
18
室外消防给水系统
管道局部水头损失按沿程水头损失的百分数进行估算
> 独立消防给水管网为10%. > 生产、消防合用给水管网为15%. > 生产、生活、消防合用给水管网为20%.
500m
25L/s 15L/s
13.5L/s 15L/s
Hw=25.71×10-2MPa
（消H防C时=0要.1求M水Pa压）
HB = H⊿+HC+HW = 0+10+25.71 = 35.71mH2O
24
环状管网水力计算
22
室外消防给水系统
例1-1 ：（P32）
首先按生产生活用水的水量和水压要求进行管网水力计算。
80L/s
35L/s 45L/s 350m
120L/s 400m
40L/s 300m
25L/s
Hw=9.28×10-2MPa
200m 200m
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

二、自动喷水灭火系统
4.雨淋喷水灭火系 统
特点:出水量大,灭 火及时.
适用于：火蔓延快， 危险性大的建 筑。
二、自动喷水灭火系统
5.水幕灭火系统 发生火灾时起阻火、冷
却、隔离作用。 适用于：防火隔离的开
口部位。 如舞台与观众间的隔离
水幕。
二、自动喷水灭火系统
6.水喷雾灭火系统 特点：将水粉碎成细小的雾滴后喷淋在燃烧的物质表面，
一、消火栓灭火系统
3.室内消火栓的布置 (3).消火栓的保护半径
消火栓的保护半径是指:以消火栓为圆心能充分发挥灭火作用的半 径. R=Ld+Ls
Ld __水龙带敷设长度(有效长度); Ls __水枪充实水柱在平面的投影长度.
第二节 液体管 网型式
一、消火栓灭火系统
3.室内消火栓的布置 (4).室内消火栓的布置间距 原则: 高层建筑消火栓的布置间距不大于30m； 单层和多层建筑室内消火栓间距不大于50m。
二、自动喷水灭火系统
组成：水源、加压贮水设备、喷头、管网和报警装置等。 分类：湿式喷水灭火系统、干式喷水灭火系统、预作用式喷水灭
火系统，雨淋喷水灭火系统、水幕灭火系统和水喷雾灭火系统。
二、自动喷水灭火系统
1.湿式自动喷水灭火系统 特点：管网中充满有压水，
灭火及时，扑救效率高。 该系统适用于环境温度为
出入口处； 室内消火栓的水枪的充实水拄应能到达室内的任何部位 消防电梯前室应设室内消火栓； 冷库内的消火栓应设在常温穿堂或楼梯间； 设有室内消火栓的建筑物为平屋顶时，宜在平屋顶上设置试验和检
查用的消火栓； 同一建筑内应采用同一规格消火栓、水枪、和水龙带；
一、消火栓灭火系统
3.室内消火栓的布置
3.室内消火栓的布置 当室内消火栓超过10个且消防用水量大于15L/S时，室内消防给
水管道宜采用环状连接； 7~9层的单元住宅和不超过8户的通廊式住宅，室内消防给水管道
可为枝状； 超过6层的塔式和通廊式住宅、超过5层或体积超过10000m3的其
他民用建筑、超过4层的厂房和库房，若室内消防竖管为2条或 2条以上时，应至少每2根竖管相连组成环状管网； …….
何部位时，消火栓的间距为：
Sn 2R 1.41R
Sn——消火栓间距；（m） R——消火栓的保护半径；（m）
一、消火栓灭火系统
3.室内消火栓的布置 (4).室内消火栓的布置间距
d.房间较宽，需要布置多排消火栓，并要求一股水柱或两股水柱 到达室内任何部位时，消火栓的间距见图2-6（P51）
一、消火栓灭火系统
通过表面冷却、窒息及稀释等作用灭火。 适用于：可燃液体或电气灭火。
二、自动喷水灭火系统
7.喷头及控制配件 （1）喷头： 作用：探测火灾，启动系统及喷水灭火。 闭式喷头：喷口由热敏元件（易爆玻璃球或易熔金属）封闭。
（干、湿及预作用自动喷水灭火系统） 开式喷头：由阀门控制开启。（雨淋、水幕及喷雾自动喷水灭
4~70℃的建筑物。
二、自动喷水灭火系统
2.干式自动喷水灭火系统 平时管网中充注压缩空气（或氮气）。 适用于：有冰冻危险和由于过热致使
管道中的水可能汽化的房间内（一 般不超过70℃）。且喷头向上设置。 为减少排气时间，要求管网的容积 不大于3000L。
二、自动喷水灭火系统
3.预作用式喷头灭火系统 适用于：对建筑装饰要求高， 灭火要求及时的建筑。
3.室内消火栓的布置 (4).室内消火栓的布置间距 b.室内只有一排消火栓，并要求有两股水柱同时到达室内任何部
位时，消火栓的间距为：
S2 R2 b2
S2——消火栓间距；（m） b——消火栓的最大保护宽度；（m） R——消火栓的保护半径；（m）
一、消火栓灭火系统
3.室内消火栓的布置 (4).室内消火栓的布置间距 c.房间较宽，需要布置多排消火栓，并要求一股水柱到达室内任
一、消火栓灭火系统
一、消火栓灭火系统
2.消防给水管网的类型
室外给水管网直接供水的消防给水管网 设水箱的消火栓给水管网 设水泵、水箱的消火栓给水管网
建筑消防给水系统 返回
一、消火栓灭火系统
3.室内消火栓的布置 (1)室内消火栓的布置要求
设有消防给水的建筑物，每层均应设置消火栓； 消火栓应设在便于灭火取用的地方，如：楼梯间，走廊、大厅等的
火系统）
二、自动喷水灭火系统
7.喷头及控制配件 （2）报警阀 作用：启闭管网的水流、传递控制信号并启动水力警铃报警。 分类：干式、湿式、和雨淋式类型。
(2).水枪的充实水柱长度 充实水柱：靠近水枪出口一段密集不分散的射流. 充实水柱长度:从喷嘴出口起到射流90%的总射流量穿过直径38mm圆
圈处的一段射流长度 (Sk) . Sk=(H1-H2)/sina
H1__室内最高着火点距室内地面的高度(m); H2__水枪喷嘴距地面的高度,一般取1m; a__射流的充实水柱与地面的夹角,一般取45°或60 °.
一、消火栓灭火系统
3.室内消火栓的布置 (4).室内消火栓的布置间距 a.房间较度较小，且只有一排消火栓，并要求有一股水柱可到达
室内任何部位时，消火栓的间距为：
S1 2 R2 b2
S1——消火栓间距；（m） b——消火栓的最大保护宽度；（m） R——消火栓的保护半径；（m）
一、消火栓灭火系统
（2）消防水龙带：直径为50mm和65mm两种 长度有15m，20m，25m ，30m四种。 （3）消火栓：带内扣式接头的角形截止阀，分为90度和45度。
直径为50mm和65mm两种。
一、消火栓灭火系统
1.消防给水管网的组成： （4）消管道：直径不小于50mm。
管材:镀锌钢管、焊接钢管。 作用：将水供给消火栓。 注：消防立管的直径上下不变，其直径大于等于50mm。 （5）消火栓箱：800*650*200（320） （6）水泵接合器：连接消防车向室内消防给水系统加压供水 的装置。
消防给水管网 一.消火栓灭火系统 二.自动喷水灭火系统 三.其他类型灭火系统 四.消防给水系统的水力计算
一、消火栓灭火系统
1.消防给水管网的组成： 水枪、水带、消火栓、消防管道、消防水池、高位水箱、 水泵接合器和增压水泵等装置。
（1）水枪：将水龙带内水流转化成高速水流，达到灭火、冷 却或防护的目的。喷嘴口径（13、16、19）
