能源计量网络图绘制说明能源计量网络图绘制方法能源计量网络图即进出用能单位、进出主要次级用能单位和主要用能设备能源计量器具配备网络图，直观地概括企业能源计量器具配备和计量检测系统的全貌。
是企业各种能源流动和计量过程的图形表示，也是企业能源统计数据来源过程的表示。
通过能源计量网络图对各用能单元的用能计量分析，可以摸清企业节能潜力，明确节能技改方向，是企业进行能源管理的重要手段。
一、按照GB 17167《用能单位能源计量器具配备和管理通则》要求，能源计量网络图要按进出用能单位、进出主要次级用能单位和主要用能设备能源计量器具配备绘制。
主要次级用能单位能源消耗量（或功率）限定值主要用能设备能源消耗量（或功率）限定值二、能源计量网络图按企业使用能源品种绘制，用方框图加计量检测点，详细绘出企业各种能源流动和计量过程。
三、已配备合格的计量检测点用：表示；待配备计量检测点用：表示。
计量检测点名称符号圆框内，字母A —计量器具类别，用英文的字头表示；B —计量器具序号。
四、计量器具类别用英文的字头表示方法：五、企业某种能源流动和计量过程较简单，可在一张图中绘制出进出用能单位、进出主要次级用能单位和主要用能设备能源计量网络图。
对较复杂的能源流动和计量过程，要分张绘制，但要与上级网络图有衔接，衔接口处应将上级计量检测点所在位置标出后，在按能源流动和计量过程绘制。

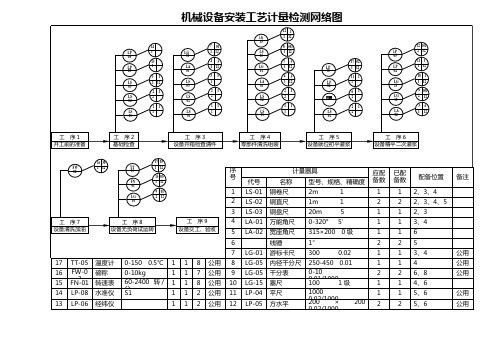

如图二。
六、计量网络图标题栏中，能源计量器具配备率：R p ＝lsN N ×100%R p ——能源计量器具配备率，%N s ——能源计量器具实际的安装配备数量； N l ——能源计量器具应需要量。
在计量网络图计量检测点中，应可以明确得出。

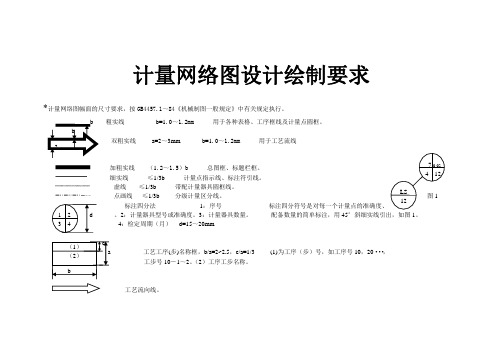

7 0.024 12三、计量网络图设计绘制要求*计量网络图幅面的尺寸要求，按GB4457.1～84《机械制图一般规定》中有关规定执行。
b 粗实线 b=1.0～1.2mm 用于各种表格、工序框线及计量点圆框。
b 双粗实线 a=2～3mm b=1.0～1.2mm 用于工艺流线加粗实线 （1.2～1.5）b 总图框、标题栏框。
细实线 ≤1/3b 计量点指示线、标注符引线。
虚线 ≤1/3b 带配计量器具圆框线。
点画线 ≤1/3b 分级计量区分线。
图1标注四分法 1：序号 标注四分符号是对每一个计量点的准确度、d 。
2：计量器具型号或准确度。
3：计量器具数量。
配备数量的简单标注，用45°斜细实线引出，如图1。
4：检定周期（月） d=15～20mm ca 工艺工序(步)名称框，b/a=2~2.5，c/a=1/3 (1)为工序（步）号，如工序号10，20···，工步号10－1～2。
（2）工序工步名称。
b 工艺流向线。
1 2 3 4 a （1）（2）LS12d配备合格的计量点，d=15~20mm 。
A －计量器具类别，用英文字头表示。
B —计量器具种类，用英文字头表示。
CD —计量器具型别，用数字0～99顺序编号。
待配或配备不齐的计量点，d=15~20mm 。
d已配备但不合格的计量点，d=15~20mm 。
图2计量点位置指示线（垂直或水平细实线）。
计量点位置指示线，在工序（步）间的计量点， 指示线由工艺流向线上下垂直方向引出，如图2；工序（步）内的计量点，指示线由工序（步）名 称符号框上下垂直引出，如图3；数量较少的工 序（步）间的计量点，直接在工艺流向线上绘出， 图3如图4。
图445° 标注四分符引线（45°斜细实线）A B C DA B C DA B C DTT 24 70 结晶TT 1780 离心30 车φ6040 铣平面B120 钻孔φ15110 铣平面ALF 06LS 12LP 07LS 12LS 12●计量网络图中文字（包括汉字和外文字母）、数字按GB4457.3～84《机械制图关于字体》的规定书写。
7 0.02 4 12 计量网络图设计绘制要求 *计量网络图幅面的尺寸要求，按GB4457.1～84《机械制图一般规定》中有关规定执行。
b 粗实线 b=1.0～1.2mm 用于各种表格、工序框线及计量点圆框。
b双粗实线 a=2～3mm b=1.0～1.2mm 用于工艺流线加粗实线 （1.2～1.5）b 总图框、标题栏框。
细实线 ≤1/3b 计量点指示线、标注符引线。
虚线 ≤1/3b 带配计量器具圆框线。
点画线 ≤1/3b 分级计量区分线。
图1 标注四分法 1：序号 标注四分符号是对每一个计量点的准确度、 d 。
2：计量器具型号或准确度。
3：计量器具数量。
配备数量的简单标注，用45°斜细实线引出，如图1。
4：检定周期（月） d=15～20mmc a 工艺工序(步)名称框，b/a=2~2.5，c/a=1/3 (1)为工序（步）号，如工序号10，20···， 工步号10－1～2。
（2）工序工步名称。
b工艺流向线。
1 2 3 4 a （1） （2） LS 12d 配备合格的计量点，d=15~20mm 。
A －计量器具类别，用英文字头表示。
B —计量器具种类，用英文字头表示。
CD —计量器具型别，用数字0～99顺序编号。
待配或配备不齐的计量点，d=15~20mm 。
d已配备但不合格的计量点，d=15~20mm 。
图2 计量点位置指示线（垂直或水平细实线）。
计量点位置指示线，在工序（步）间的计量点， 指示线由工艺流向线上下垂直方向引出，如图2； 工序（步）内的计量点，指示线由工序（步）名 称符号框上下垂直引出，如图3；数量较少的工 序（步）间的计量点，直接在工艺流向线上绘出， 图3 如图4。
图4 45° 标注四分符引线（45°斜细实线） A BC D A BC D A B C DTT 24 70 结晶 TT 17 80 离心 30 车φ60 40 铣平面B 120 钻孔φ15 110 铣平面A LF 06 LS 12 LP 07 LS 12 LS 12。
