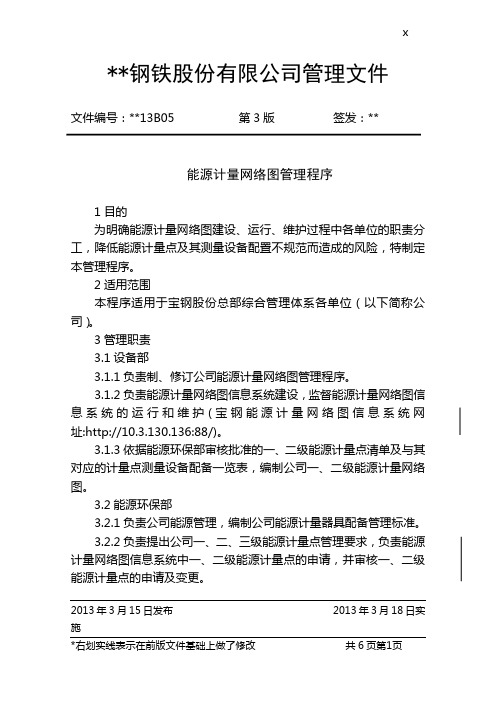

x **钢铁股份有限公司管理文件文件编号：**13B05 第3版签发：**能源计量网络图管理程序1目的为明确能源计量网络图建设、运行、维护过程中各单位的职责分工，降低能源计量点及其测量设备配置不规范而造成的风险，特制定本管理程序。
2适用范围本程序适用于宝钢股份总部综合管理体系各单位（以下简称公司）。
3管理职责3.1设备部3.1.1负责制、修订公司能源计量网络图管理程序。
3.1.2负责能源计量网络图信息系统建设，监督能源计量网络图信息系统的运行和维护(宝钢能源计量网络图信息系统网址:http://10.3.130.136:88/)。
3.1.3依据能源环保部审核批准的一、二级能源计量点清单及与其对应的计量点测量设备配备一览表，编制公司一、二级能源计量网络图。
3.2能源环保部3.2.1负责公司能源管理，编制公司能源计量器具配备管理标准。
3.2.2负责提出公司一、二、三级能源计量点管理要求，负责能源计量网络图信息系统中一、二级能源计量点的申请，并审核一、二级能源计量点的申请及变更。
2013年3月15日发布2013年3月18日实施3.3各生产厂、部、钢管条钢事业部、宝日汽车板有限公司（以下简称宝日汽车板）3.3.1根据公司一、二级能源计量点清单，提出三级能源计量点具体管理要求。
3.3.2负责能源计量网络图信息系统中本单位三级能源计量点的申请、变更和审核，并维护三级能源计量网络图。
4能源计量网络图管理流程见附件。
5流程要求5.1明确管理标准5.1.1能源环保部根据《用能单位能源计量器具配备和管理通则》（GB17167-2006）标准编制公司管理标准，明确能源计量器具配备要求。
5.1.2设备部编制能源计量网络图管理程序，提出能源计量网络图、能源计量设备配备一览表编制要求，并形成《编制能源计量网络图专业标准》（BGFS-13-02-B01）。
5.2编制能源计量点清单、能源计量网络图和能源计量点测量设备一览表。
5.2.1能源环保部编制、审核一、二级能源计量点清单（见表格编号：**13B05-01A）。

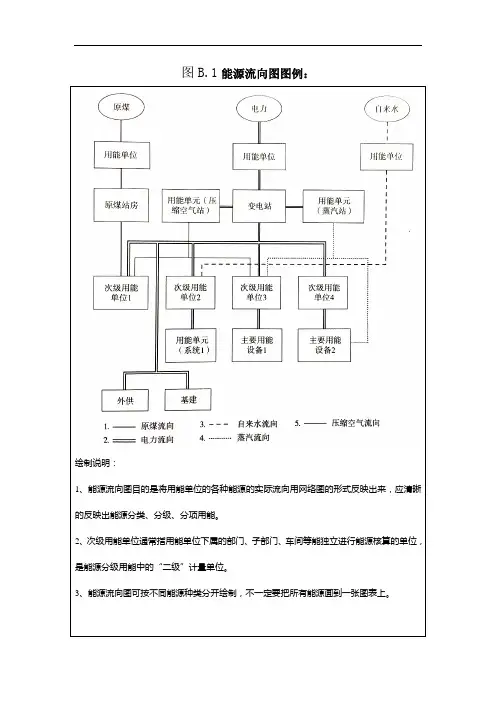

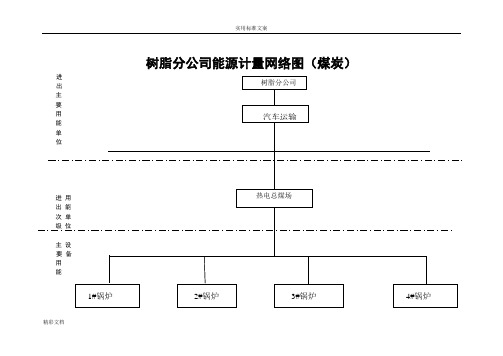

能源计量网络图绘制说明能源计量网络图绘制方法能源计量网络图即进出用能单位、进出主要次级用能单位和主要用能设备能源计量器具配备网络图，直观地概括企业能源计量器具配备和计量检测系统的全貌。
是企业各种能源流动和计量过程的图形表示，也是企业能源统计数据来源过程的表示。
通过能源计量网络图对各用能单元的用能计量分析，可以摸清企业节能潜力，明确节能技改方向，是企业进行能源管理的重要手段。
一、按照GB 17167《用能单位能源计量器具配备和管理通则》要求，能源计量网络图要按进出用能单位、进出主要次级用能单位和主要用能设备能源计量器具配备绘制。
主要次级用能单位能源消耗量（或功率）限定值主要用能设备能源消耗量（或功率）限定值二、能源计量网络图按企业使用能源品种绘制，用方框图加计量检测点，详细绘出企业各种能源流动和计量过程。
三、已配备合格的计量检测点用：表示；待配备计量检测点用：表示。
计量检测点名称符号圆框内，字母A —计量器具类别，用英文的字头表示；B —计量器具序号。
四、计量器具类别用英文的字头表示方法：五、企业某种能源流动和计量过程较简单，可在一张图中绘制出进出用能单位、进出主要次级用能单位和主要用能设备能源计量网络图。
对较复杂的能源流动和计量过程，要分张绘制，但要与上级网络图有衔接，衔接口处应将上级计量检测点所在位置标出后，在按能源流动和计量过程绘制。
如图二。
六、计量网络图标题栏中，能源计量器具配备率：R p ＝lsN N ×100%R p ——能源计量器具配备率，%N s ——能源计量器具实际的安装配备数量； N l ——能源计量器具应需要量。
在计量网络图计量检测点中，应可以明确得出。
XXXXX有限公司企业标准能源消耗、计量网络示意图绘制方法及管理程序Q/XXXX 1目的为了直观形象地概括用能部门能源系统、能源计量器具配备的全貌，描述用能部门能源消费结构及能源统计数据来源过程。
反映能源从收入贮存、加工转化、分配输出、最终使用（外销）等方面数量关系用来识别部门节能潜力明确节能技改方向和途径，制定本程序。
2范围本程序适用于公司所有用能部门。
3.引用标准下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T17167-2006用能单位能源计量器具配备和管理通则GB/T2589-2008综合能耗计算通则GB/T16614-1996企业能量平衡统计方法GB/T4457.2-2003技术制图图样画法指引线和基准线的基本规定GB/T4457.4-2002 机械制图图样画法图线Q/XXX《保留的成文信息控制程序》Q/XXX《能源计量设备配备管理程序》Q/XXX《主要耗能设备管理程序》4职责4.1生产供应中心负责公司总能源消耗、计量网络示意图绘制及管理。
4.2公司各用能部门负责本部门能源消耗、计量网络示意图的绘制及管理。
5能源消耗、计量网络示意图绘制原则2019-09-01发布 2019-10-01实施5.1公司各用能部门能源消耗、计量网络示意图绘制原则5.1.1能源消耗、计量网络示意图由图形、数据及必要的文字构成。
5.1.2能源消耗、计量网络示意图要求以CAD软件或office办公软件绘制。
CAD 绘制网络图中的字体、图线应符合GB/T4457.2及GB/T4457.4的规定；office 办公软件绘制网络图中字体、图线参照附录A的规定。
5.1.3公司各用能部门及部门内用能设备（单元）符合下述要求的必须在网络图中明确图示能耗量、能源流向及计量器具的配置状况，计量器具名称代码详见附录B。
山东省计量技术规范JJF（鲁）93 —2012能源计量网络图通用技术规范Common Technical Specifications for Energy Measure Network diagram2012―06―发布 2012―06―10 实施山东省质量技术监督局发布能源计量网络图通用技术规范Measure Network diagram本规范经山东省质量技术监督局于2012年月日批准,并自2012年6月10日起施行。
