下载文档原格式
目录一、拉伸实验二、压缩实验三、拉压弹性模量E测定实验四、低碳钢剪切弹性模量G测定实验五、扭转破坏实验六、纯弯曲梁正应力实验七、弯扭组合变形时的主应力测定实验八、压杆稳定实验一、拉伸实验报告标准答案实验目的：见教材。
实验仪器见教材。
实验结果及数据处理：例:(一)低碳钢试件试验前试验后最小平均直径d=10.14mm 最小直径d= 5.70mm 截面面积A=80.71mm 2截面面积A 1=25.50mm 2计算长度L=100mm计算长度L 1=133.24mm试验前草图试验后草图强度指标:P s =__22.1___KN 屈服应力σs =P s /A __273.8___MP a P b =__33.2___KN 强度极限σb =P b /A __411.3___MP a塑性指标:1L -L100%Lδ=⨯=伸长率33.24%1100%A A Aψ-=⨯=面积收缩率68.40%低碳钢拉伸图:（二）铸铁试件试验前试验后最小平均直径d=10.16mm最小直径d=10.15mm截面面积A=81.03mm2截面面积A1=80.91mm2计算长度L=100mm计算长度L1≈100mm 试验前草图试验后草图强度指标:最大载荷Pb=__14.4___KN强度极限σb =Pb/A=_177.7__M Pa问题讨论：1、为何在拉伸试验中必须采用标准试件或比例试件,材料相同而长短不同的试件延伸率是否相同?答:拉伸实验中延伸率的大小与材料有关,同时与试件的标距长度有关.试件局部变形较大的断口部分,在不同长度的标距中所占比例也不同.因此拉伸试验中必须采用标准试件或比例试件,这样其有关性质才具可比性.材料相同而长短不同的试件通常情况下延伸率是不同的(横截面面积与长度存在某种特殊比例关系除外).2、分析比较两种材料在拉伸时的力学性能及断口特征.答:试件在拉伸时铸铁延伸率小表现为脆性,低碳钢延伸率大表现为塑性;低碳钢具有屈服现象,铸铁无.低碳钢断口为直径缩小的杯锥状,且有450的剪切唇，断口组织为暗灰色纤维状组织。
材料力学实验思考题 材料的力学性能1．金属机械性能主要指金属材料的 屈服极限 、强度极限 、延伸率、断面收缩率 。
其中屈服极限 与强度极限 主要反映材料的强度，延伸率 与断面收缩率 反映材料的可塑性和延展性。
2．在拉伸和压缩实验中，测量试样的直径时要求在一个截面上交叉90度测取两次是为了消除试样的 椭圆度误差 。
而在三个截面平均直径中取其最小值的意义是求得试样的最小横截面积。
3、低碳钢拉伸时有明显的“四个”阶段，它们分别是： 线性阶段 、 屈服阶段 、 硬化阶段 、 颈缩阶段 。
4、 工程上通常把伸长率大于 5% 的材料称为塑性材料。
5、 对于没有明显屈服极限的塑性材料，通常用名义屈服应力来定义，也就是产生0.2％塑性应变的应力。
6、低碳钢的极限应力为 屈服极限 ，铸铁的极限应力为 强度极限 。
7、在拉伸实验中引起低碳钢屈服的主要原因是 切应力 。
而引起铸铁断裂的主要原因是 拉应力 ，这说明低碳钢的 抗拉 能力大于 抗剪 。
而铸铁 抗剪 能力大于 抗拉 能力。
8、对于铸铁试样，拉伸破坏发生在横截面上，是由拉应力造成的。
压缩破坏发生在斜截面上，是由切应力造成的。
扭转破坏发生在45度螺旋面上，是由最大拉应力造成的。
9、低碳钢试样和铸铁试样的扭转破坏断口形貌有很大的差别。
低碳钢试样的断面与横截面重合，断面是最大切应力作用面，断口较为齐平，可知为剪切破坏；铸铁试样的断面是与试样的轴线成o45的螺旋面，断面是最大拉应力作用面，断口较为粗糙，因而是最大拉应力造成的拉伸断裂破坏。
10、 图示为三种材料的应力—应变曲线，则：弹性模量最大的材料是（A ）；强度最高的材料是（A ）；塑性性能最好的材料是（C ）。
11、低碳钢的拉伸应力—应变曲线如图所示，若加载至C 点，然后卸载，则应力回到零值的路径是沿（C ） A ：曲线cbao;B ：曲线cbf(bf ∥oa);C ：曲线ce(ce ∥oa);D ：曲线cd(cd ∥o σ);12、铸铁圆棒在外力作用下，发生图示的破坏形式，其破坏前的受力状态如图（ D ）。
材料力学实验报告评分标准拉伸实验报告一、实验目的（1分）1. 测定低碳钢的强度指标（σs、σb）和塑性指标（δ、ψ）。
2. 测定铸铁的强度极限σb。
3. 观察拉伸实验过程中的各种现象，绘制拉伸曲线（P－ΔL曲线）。
4. 比较低碳钢与铸铁的力学特性。
二、实验设备（1分）机器型号名称电子万能试验机测量尺寸的量具名称游标卡尺精度0.02 mm 三、实验数据（2分）四、实验结果处理 （4分）0A P s s =σ ＝300MPa 左右 0A P b b =σ ＝420MPa 左右％100001⨯-=L L L δ ＝20～30％左右 ％＝100010⨯-A A A ψ ＝60～75％左右 五、回答下列问题（2分，每题0.5分）1、画出（两种材料）试件破坏后的简图。
略2、画出拉伸曲线图。
3、试比较低碳钢和铸铁拉伸时的力学性质。
低碳钢在拉伸时有明显的弹性阶段、屈服阶段、强化阶段和局部变形阶段，而铸铁没有明显的这四个阶段。
4、材料和直径相同而长短不同的试件，其延伸率是否相同？为什么？ 相同延伸率是衡量材料塑性的指标，与构件的尺寸无关。
压缩实验报告一、实验目的（1分）1. 测定压缩时铸铁的强度极限σb 。
2. 观察铸铁在压缩时的变形和破坏现象，并分析原因。
二、实验设备 （1分）机器型号名称电子万能试验机 （0.5分）测量尺寸的量具名称 游标卡尺 精度 0.02 mm （0.5分）三、实验数据（1分）四、实验结果处理 （2分）A P bb =σ =740MPa 左右五、回答下列思考题（3分）1.画出（两种材料）实验前后的试件形状。
略2. 绘出两种材料的压缩曲线。
略3. 为什么在压缩实验时要加球形承垫？当试件的两端稍有不平行时，利用试验机上的球形承垫自动调节，可保证压力通过试件的轴线。
4. 对压缩试件的尺寸有何要求？为什么？试件承受压缩时，上下两端与试验机承垫之间产生很大的摩擦力，使试件两端的横向变形受阻，导致测得的抗压强度比实际偏高。
材料力学实验报告评分标准拉伸实验报告一、实验目的（1分）1. 测定低碳钢的强度指标（σs、σb）和塑性指标（δ、ψ）。
2. 测定铸铁的强度极限σb。
3. 观察拉伸实验过程中的各种现象，绘制拉伸曲线（P－ΔL曲线）。
4. 比较低碳钢与铸铁的力学特性。
二、实验设备（1分）机器型号名称电子万能试验机测量尺寸的量具名称游标卡尺精度0.02 mm 三、实验数据（2分）四、实验结果处理 （4分）0A P s s =σ ＝300MPa 左右 0A P b b =σ ＝420MPa 左右％100001⨯-=L L L δ ＝20～30％左右 ％＝100010⨯-A A A ψ ＝60～75％左右 五、回答下列问题（2分，每题0.5分）1、画出（两种材料）试件破坏后的简图。
略2、画出拉伸曲线图。
3、试比较低碳钢和铸铁拉伸时的力学性质。
低碳钢在拉伸时有明显的弹性阶段、屈服阶段、强化阶段和局部变形阶段，而铸铁没有明显的这四个阶段。
4、材料和直径相同而长短不同的试件，其延伸率是否相同？为什么？ 相同延伸率是衡量材料塑性的指标，与构件的尺寸无关。
压缩实验报告一、实验目的（1分）1. 测定压缩时铸铁的强度极限σb 。
2. 观察铸铁在压缩时的变形和破坏现象，并分析原因。
二、实验设备 （1分）机器型号名称电子万能试验机 （0.5分）测量尺寸的量具名称 游标卡尺 精度 0.02 mm （0.5分）三、实验数据（1分）四、实验结果处理 （2分）A P bb =σ =740MPa 左右五、回答下列思考题（3分）1.画出（两种材料）实验前后的试件形状。
略2. 绘出两种材料的压缩曲线。
略3. 为什么在压缩实验时要加球形承垫？当试件的两端稍有不平行时，利用试验机上的球形承垫自动调节，可保证压力通过试件的轴线。
4. 对压缩试件的尺寸有何要求？为什么？试件承受压缩时，上下两端与试验机承垫之间产生很大的摩擦力，使试件两端的横向变形受阻，导致测得的抗压强度比实际偏高。
填空题1. 对于铸铁试样，拉伸破坏发生在横截面上，是由最大拉应力造成的。
压缩破坏发生在50-55度斜截面上，是由最大切应力造成的。
扭转破坏发生在45度螺旋面上，是由最大拉应力造成的。
2. 下屈服点s sl是屈服阶段中，不计初始瞬时效应时的最小应力。
3. 灰口铸铁在拉伸时，从很低的应力开始就不是直线，且没有屈服阶段、强化阶段和局部变形阶段，因此，在工程计算中，通常取总应变为%时应力一应变曲线的割线斜率来确定其弹性模量，称为割线弹性模量。
4. 在对试样施加轴向拉力，使之达到强化阶段，然后卸载至零，再加载时，试样在线弹性范围内所能承受的最大载荷将增大。
这一现象称为材料的冷作硬化。
5. 在长期高温条件下，受恒定载荷作用时材料发生蠕变和松驰现象。
6. 低碳钢抗拉能力大于抗剪能力。
7. 铸铁钢抗拉能力小于—抗剪能力。
8. 铸铁压缩受最大切应力破坏。
9. 压缩实验时，试件两端面涂油的目的是减少摩擦；低碳钢压缩后成鼓形的原因：两端面有摩擦。
10. 颈缩阶段中应力应变曲线下降的原因—此应力为名义应力，真实应力是增加的。
11. 已知某低碳钢材料的屈服极限为s，单向受拉，在力F作用下，横截面上的轴向线应变为1，正应力为，且s;当拉力F卸去后，横截面上轴向线应变为2。
问此低碳钢的弹性模量E是多少（）1 212. 在材料的拉伸试验中，对于没有明显的屈服阶段的材料，以_ 产生％塑性变形时对应的应力作为屈服极限。
13. 试列举出三种应力或应变测试方法：机测法、电测法、光测法。
度最好的是杆 1 ，强度最好的是杆 218.通常对标准差进行点估计的方法有 高斯法和贝塞尔法等。
19•在拉伸和压缩实验中，测量试样的直径时要求在一个截面上交叉 90度测取两次是为了 消除试样的（椭圆化）。
而在三个截面平均直径中取其最小值的意义是（ 正应力最大点为 危险点）。
20.在拉伸实验中引起低碳钢断裂的主要原因是 （最大切应力引起塑性屈服 ）而引起铸铁断 裂的主要原因是（最大拉应力引起脆性断裂 ），这说明低碳钢的（抗拉）能力大于（抗剪 能 力 ）。
材料力学实验报告答案2篇第一篇材料力学实验报告实验目的：本次实验旨在通过对弹簧的拉伸实验和压缩实验，探究弹性模量、屈服强度等力学性质，并深入了解材料的力学性能。
实验步骤：1. 将送样弹簧装入拉力试验机，将钳子固定在长度为200mm的减震束上。
在束头安装力称。
拉伸速度为5mm/min。
2. 进行压缩试验，将送样弹簧装入万能检测机中，按照保护矩阵的要求，将试样夹在两块平面之间。
规定压缩速度为5mm/min。
实验结果与分析：我们测得了弹簧拉伸试验的应力应变曲线，根据弹性模量公式得到实验结果。
由于取值误差，得到的结果分别为：E1=51GPa，E2=48GPa。
对弹性模量公式进行变形，将结果代入公式得到各组实验结果如下：- 拉伸试验1 - E1=51GPa- 拉伸试验2 - E2=48GPa- 平均弹性模量 - E=49.5GPa弹簧的材料屈服强度也经过了我们的计算，得到屈服点在应力约为343.4MPa时。
根据钢质材料的屈服强度的常见值，我们得出结论，这根弹簧应是由普通钢材制成。
同样，我们也对弹簧进行了压缩实验。
我们简单分析数据后发现，弹簧在压缩过程中出现了明显的侧向膨胀。
这个结果与我们预期的不同，但几个实验组的结果都出现了膨胀现象。
我们认为可能与样品固定有关。
总结：本次实验采用了多种力学实验方法，从不同角度对弹簧进行了测试。
我们通过计算得到了弹性模量和屈服强度等材料力学参数，并在结果分析中分别进行了讨论。
虽然弹簧的侧向膨胀现象出乎我们的意料，但也帮助我们对实验结果进行了更深入的思考与分析。
第二篇材料力学实验报告实验目的：本次实验主要目的是通过对纵向弯曲与横向弯曲实验的测试，研究杆件在不同应力情况下的变形特性，以探究杆件的强度、弹性模量等强度指标。
实验步骤：1. 测试纵向弯曲实验，将送样杆件放在载荷框架上，设置跨距l，测试杆件的承载载荷P以及试样路程δ。
利用测试数据获得试件的弹性模量。
2. 测试横向弯曲实验，设置跨距l，将送样杆件放在载荷框架上，进行弯曲测试，以计算承载载荷P及路程δ。

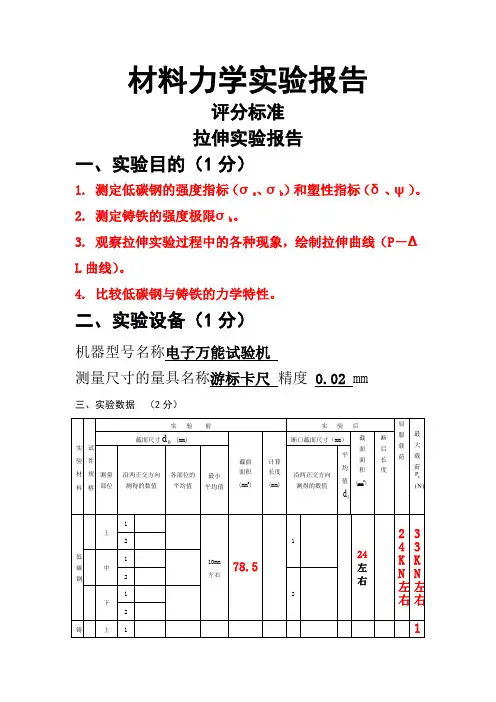

【免费下载】材料⼒学实验报告答案材料⼒学实验报告评分标准拉伸实验报告⼀、实验⽬的（1分）1.测定低碳钢的强度指标（σs 、σb ）和塑性指标（δ、ψ）。
2. 测定铸铁的强度极限σb 。
3. 观察拉伸实验过程中的各种现象，绘制拉伸曲线（P －ΔL 曲线）。
4. ⽐较低碳钢与铸铁的⼒学特性。
⼆、实验设备（1分）机器型号名称电⼦万能试验机测量尺⼨的量具名称游标卡尺精度 0.02 mm三、实验数据（2分）实验前实验后截⾯尺⼨ (mm)0d 断⼝截⾯尺⼨（mm ）实验材料试件规格测量部位沿两正交⽅向测得的数值各部位的平均值0d 最⼩平均值截⾯⾯积0A (mm 2)计算长度0L (mm)沿两正交⽅向测得的数值平均值1d 截⾯⾯积1A (mm 2)断后长度1L (mm) 屈服载荷s P )(N 最⼤载荷b P )(N 1上2低碳钢中110mm 左右78.5124左右24K N 33K N决吊顶层在管路对全部⾼中资料试卷电⽓设备，在安装过程中以及安装结束后进⾏⾼中资料试卷调整试验；通电检查对电⽓整使其在机组在进机组⾼21下22左右左右1上21中21铸铁下215K N 左右四、实验结果处理（4分）＝300MPa 左右0A P s s =σ＝420MPa 左右0A P b b =σ＝20～30％左右％100001?-=L L L δ＝60～75％左右％＝100010?-A A A ψ五、回答下列问题（2分，每题0.5分）1、画出（两种材料）试件破坏后的简图。
略2、画出拉伸曲线图。
3、试⽐较低碳钢和铸铁拉伸时的⼒学性质。
低碳钢在拉伸时有明显的弹性阶段、屈服阶段、强化阶段和局部变形阶段，⽽铸铁没有明显的这四个阶段。
4、材料和直径相同⽽长短不同的试件，其延伸率是否相同？为什么？相同后根据规范与规程规定，制定设备调试⾼中资料试卷⽅案。
延伸率是衡量材料塑性的指标，与构件的尺⼨⽆关。
压缩实验报告⼀、实验⽬的（1分）1. 测定压缩时铸铁的强度极限σb 。

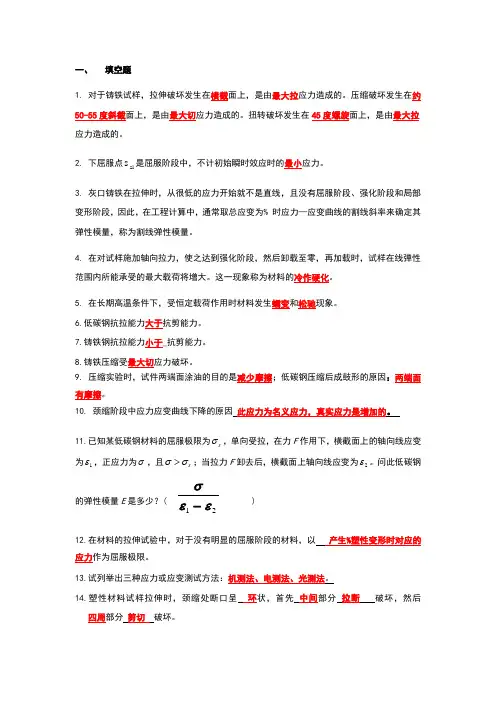

一、 填空题1. 对于铸铁试样，拉伸破坏发生在横截面上，是由最大拉应力造成的。
压缩破坏发生在约50-55度斜截面上，是由最大切应力造成的。
扭转破坏发生在45度螺旋面上，是由最大拉应力造成的。
2. 下屈服点sl s 是屈服阶段中，不计初始瞬时效应时的最小应力。
3. 灰口铸铁在拉伸时，从很低的应力开始就不是直线，且没有屈服阶段、强化阶段和局部变形阶段，因此，在工程计算中，通常取总应变为% 时应力—应变曲线的割线斜率来确定其弹性模量，称为割线弹性模量。
4. 在对试样施加轴向拉力，使之达到强化阶段，然后卸载至零，再加载时，试样在线弹性范围内所能承受的最大载荷将增大。
这一现象称为材料的冷作硬化。
5. 在长期高温条件下，受恒定载荷作用时材料发生蠕变和松驰现象。
6.低碳钢抗拉能力大于抗剪能力。
7.铸铁钢抗拉能力小于_抗剪能力。
8.铸铁压缩受最大切应力破坏。
9. 压缩实验时，试件两端面涂油的目的是减少摩擦；低碳钢压缩后成鼓形的原因：两端面有摩擦。
10. 颈缩阶段中应力应变曲线下降的原因 此应力为名义应力，真实应力是增加的。
11.已知某低碳钢材料的屈服极限为s σ，单向受拉，在力F 作用下，横截面上的轴向线应变为1ε，正应力为σ，且s σσ>；当拉力F 卸去后，横截面上轴向线应变为2ε。
问此低碳钢的弹性模量E 是多少？( 21εεσ- )12.在材料的拉伸试验中，对于没有明显的屈服阶段的材料，以 产生%塑性变形时对应的应力作为屈服极限。
13.试列举出三种应力或应变测试方法：机测法、电测法、光测法。
14.塑性材料试样拉伸时，颈缩处断口呈 环状，首先 中间部分 拉断 破坏，然后 四周部分 剪切 破坏。
15.等直杆受轴向拉伸，材料为低碳钢，弹性模量E=200GPa，杆的横截面面积为A=5cm2，杆长l =1m。
加拉力F=150kN后，测得 ?l = 4mm，则卸载后杆的残余应变为。
16.如图所示为低碳钢的σ-ε曲线。

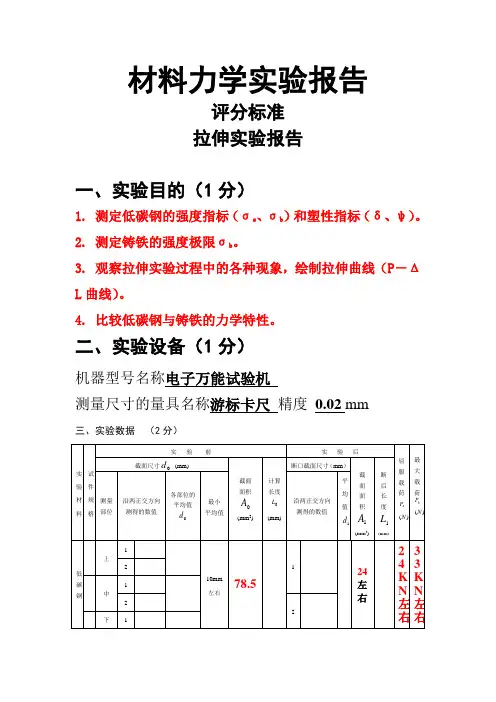

材料力学实验报告评分标准拉伸实验报告一、实验目的（1分）1. 测定低碳钢的强度指标（σs、σb）和塑性指标（δ、ψ）。
2. 测定铸铁的强度极限σb。
3. 观察拉伸实验过程中的各种现象，绘制拉伸曲线（P－ΔL曲线）。
4. 比较低碳钢与铸铁的力学特性。
二、实验设备（1分）机器型号名称电子万能试验机测量尺寸的量具名称游标卡尺精度0.02 mm三、实验数据（2分）2铸铁上115KN左右2中12下12四、实验结果处理（4分）APss=σ＝300MPa 左右APbb=σ＝420MPa 左右％1001⨯-=LLLδ＝20～30％左右％＝10010⨯-AAAψ＝60～75％左右五、回答下列问题（2分，每题0.5分）1、画出（两种材料）试件破坏后的简图。
略2、画出拉伸曲线图。
3、试比较低碳钢和铸铁拉伸时的力学性质。
低碳钢在拉伸时有明显的弹性阶段、屈服阶段、强化阶段和局部变形阶段，而铸铁没有明显的这四个阶段。
4、材料和直径相同而长短不同的试件，其延伸率是否相同？为什么？相同延伸率是衡量材料塑性的指标，与构件的尺寸无关。
压缩实验报告一、实验目的（1分）1. 测定压缩时铸铁的强度极限σb 。
2. 观察铸铁在压缩时的变形和破坏现象，并分析原因。
二、实验设备 （1分）机器型号名称电子万能试验机 （0.5分）测量尺寸的量具名称 游标卡尺 精度 0.02 mm （0.5分）三、实验数据（1分）四、实验结果处理 （2分）A P bb =σ =740MPa 左右五、回答下列思考题（3分）1.画出（两种材料）实验前后的试件形状。
略2. 绘出两种材料的压缩曲线。
略3. 为什么在压缩实验时要加球形承垫？当试件的两端稍有不平行时，利用试验机上的球形承垫自动调节，可保证压力通过试件的轴线。
4. 对压缩试件的尺寸有何要求？为什么？310≤≤d h 试件承受压缩时，上下两端与试验机承垫之间产生很大的摩擦力，使试件两端的横向变形受阻，导致测得的抗压强度比实际偏高。

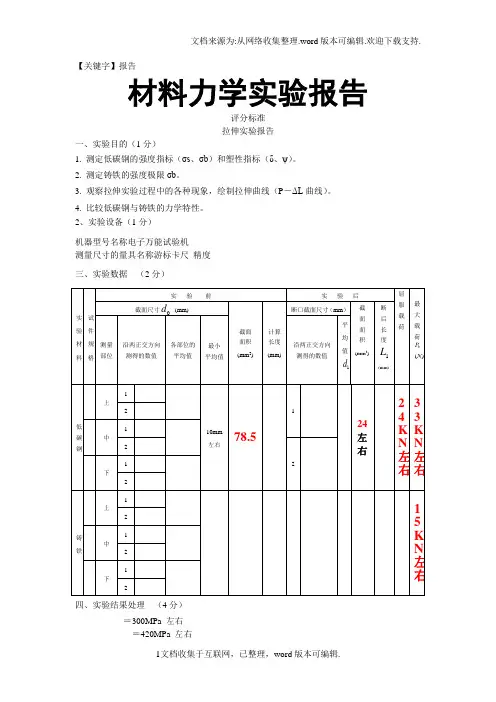

【关键字】报告材料力学实验报告评分标准拉伸实验报告一、实验目的（1分）1. 测定低碳钢的强度指标（σs、σb）和塑性指标（δ、ψ）。
2. 测定铸铁的强度极限σb。
3. 观察拉伸实验过程中的各种现象，绘制拉伸曲线（P－ΔL曲线）。
4. 比较低碳钢与铸铁的力学特性。
2、实验设备（1分）机器型号名称电子万能试验机测量尺寸的量具名称游标卡尺精度三、实验数据（2分）四、实验结果处理（4分）＝300MPa 左右＝420MPa 左右＝20～30％左右＝60～75％左右五、回答下列问题（2分，每题0.5分）1、画出（两种材料）试件破坏后的简图。
略2、画出拉伸曲线图。
3、试比较低碳钢和铸铁拉伸时的力学性质。
低碳钢在拉伸时有明显的弹性阶段、屈服阶段、强化阶段和局部变形阶段，而铸铁没有明显的这四个阶段。
4、材料和直径相同而长短不同的试件，其延伸率是否相同？为什么？相同延伸率是衡量材料塑性的指标，与构件的尺寸无关。
压缩实验报告一、实验目的（1分）1. 测定压缩时铸铁的强度极限σb。
2. 观察铸铁在压缩时的变形和破坏现象，并分析原因。
2、实验设备（1分）机器型号名称电子万能试验机（0.5分）测量尺寸的量具名称游标卡尺精度（0.5分）三、实验数据（1分）四、实验结果处理（2分）=740MPa左右五、回答下列思考题（3分）1.画出（两种材料）实验前后的试件形状。
略2. 绘出两种材料的压缩曲线。
略3. 为什么在压缩实验时要加球形承垫？当试件的两端稍有不平行时，利用试验机上的球形承垫自动调节，可保证压力通过试件的轴线。
4. 对压缩试件的尺寸有何要求？为什么？ 试件承受压缩时，上下两端与试验机承垫之间产生很大的摩擦力，使试件两端的横向变形受阻，导致测得的抗压强度比实际偏高。
试件越短，影响越明显。
若试件过长，容易产生失稳现象。
5. 铸铁的压缩破坏形式说明了什么？ 铸铁的抗剪能力低于抗压能力。
测定弹性模量实验报告一、实验目的 （1分）1. 测定常用金属材料的弹性模量Ｅ 2、实验设备 （1分）机器型号名称 电子万能试验机测量尺寸的量具名称 游标卡尺 精度 0.02 mm 引伸计标距 50 mm三、实验数据 （2分）LA L F E N ∆=00（约200Gpa ）五、画出l F ∆-曲线图 （1分） 六、讨论题 （2分）1. 试件尺寸和形式对测定E 有无影响？ 无影响弹性模量E 是只与材料有关的量，与其他量无关。
《材料力学实验》考试题库及答案一、选择题（每题2分，共20分）1. 材料力学实验中，下列哪项不是材料力学的基本性质？A. 强度B. 塑性C. 硬度D. 热导率答案：D2. 在拉伸实验中，下列哪个因素对实验结果影响较大？A. 试样尺寸B. 试样形状C. 拉伸速度D. 环境温度答案：C3. 下列哪个实验是用来测定材料的屈服强度？A. 拉伸实验B. 压缩实验C. 弯曲实验D. 扭转实验答案：A4. 下列哪个实验是用来测定材料的弹性模量？A. 拉伸实验B. 压缩实验C. 弯曲实验D. 扭转实验答案：A5. 在压缩实验中，下列哪个因素对实验结果影响较大？A. 试样尺寸B. 试样形状C. 压缩速度D. 环境温度答案：C6. 下列哪个实验是用来测定材料的抗剪强度？A. 拉伸实验B. 压缩实验C. 弯曲实验D. 扭转实验7. 在扭转实验中，下列哪个因素对实验结果影响较大？A. 试样尺寸B. 试样形状C. 扭转速度D. 环境温度答案：C8. 下列哪个实验是用来测定材料的泊松比？A. 拉伸实验B. 压缩实验C. 弯曲实验D. 扭转实验答案：A9. 在材料力学实验中，下列哪个参数是用来表示材料的韧性？A. 强度B. 塑性C. 硬度D. 韧性10. 下列哪个实验是用来测定材料的疲劳极限？A. 拉伸实验B. 压缩实验C. 弯曲实验D. 疲劳实验答案：D二、填空题（每题2分，共20分）11. 在拉伸实验中，试样断裂前所承受的最大载荷称为______。
答案：最大载荷12. 材料的屈服强度是指材料在受到______作用时，开始发生塑性变形的应力。
答案：外力13. 材料的弹性模量是描述材料在______范围内，应力与应变之间关系的物理量。
答案：弹性14. 在压缩实验中，试样受到的压力与______之比称为抗压强度。
答案：试样截面积15. 在扭转实验中，单位长度上的扭矩与______之比称为扭转应力。
答案：试样截面积16. 材料的泊松比是描述材料在拉伸或压缩过程中，______与______之间关系的物理量。
材料力学实验报告思考题答案在材料力学实验中，我们经常会遇到一些思考题，这些问题既能够检验我们对实验知识的掌握程度，也能够帮助我们更深入地理解材料力学的相关原理。
下面，我将针对一些常见的材料力学实验报告思考题进行解答，希望能够对大家的学习有所帮助。
1. 为什么在材料力学实验中会使用标准试样进行拉伸和压缩测试？标准试样在材料力学实验中的使用主要是为了保证实验的可重复性和可比性。
通过使用标准试样，可以确保不同实验之间的测试条件是一致的，从而能够得到具有可靠性和可比性的实验数据。
此外，标准试样的设计和制备经过严格的标准化程序，能够保证试样的质量和几何尺寸的精度，从而提高实验结果的准确性。
2. 为什么在材料力学实验中会进行拉伸和压缩测试？拉伸和压缩测试是材料力学实验中常见的测试方法，主要是为了研究材料在外力作用下的力学性能。
拉伸测试可以用来测定材料的抗拉强度、屈服强度、断裂强度等参数，而压缩测试则可以用来测定材料的抗压强度、屈服强度等参数。
通过这些测试，可以全面了解材料在不同加载条件下的力学性能，为材料的设计和选用提供依据。
3. 为什么在材料力学实验中会进行硬度测试？硬度测试是材料力学实验中常用的一种测试方法，主要是为了研究材料的硬度和耐磨性能。
硬度是材料抵抗外界力量的能力，硬度测试可以用来评价材料的硬度大小，从而为材料的选用和加工提供参考。
此外，硬度测试还可以用来评价材料的耐磨性能，对于一些需要经受摩擦和磨损的材料来说，硬度测试显得尤为重要。
4. 为什么在材料力学实验中会进行冲击测试？冲击测试是用来研究材料在受到冲击载荷时的响应行为，主要是为了评价材料的抗冲击性能。
在一些特殊的工作条件下，材料可能会受到冲击载荷，因此对于一些需要承受冲击载荷的材料来说，冲击测试显得尤为重要。
通过冲击测试，可以了解材料在受到冲击载荷时的变形和破坏情况，为材料的设计和选用提供依据。
综上所述，材料力学实验中的拉伸、压缩、硬度和冲击测试都是为了研究材料的力学性能，通过这些测试可以全面了解材料的力学性能，为材料的设计和选用提供依据。
材料力学实验报告思考题答案材料力学实验报告思考题答案引言：材料力学是研究材料在外力作用下的变形和破坏行为的学科。
通过实验，我们可以了解材料的力学性质和材料的强度等参数。
在进行材料力学实验时，通常会有一些思考题需要回答。
本文将针对一些常见的材料力学实验报告思考题进行回答，并探讨其中的原理和应用。
1. 弹簧的弹性系数与长度的关系弹簧是一种常见的弹性元件，它的弹性系数与其长度有关。
实验中，我们可以通过改变弹簧的长度，测量其受力和变形，从而得到弹簧的弹性系数。
根据胡克定律，弹簧的弹性系数与其长度成正比。
这是因为弹簧的弹性系数是由材料的刚度决定的，而材料的刚度与其长度有关。
2. 材料的屈服点和断裂点在材料力学实验中，我们经常会测量材料的屈服点和断裂点。
屈服点是指材料开始发生可见塑性变形的点，而断裂点是指材料发生断裂的点。
这两个参数对于材料的工程应用非常重要。
屈服点的测量通常使用拉伸试验。
在拉伸试验中，我们通过施加外力使材料发生拉伸变形，同时记录应力和应变的变化。
当材料开始发生可见塑性变形时，即为材料的屈服点。
屈服点的测量可以用来评估材料的可塑性和抗变形能力。
断裂点的测量通常使用断裂试验。
在断裂试验中，我们通过施加外力使材料发生断裂，同时记录应力和应变的变化。
当材料发生断裂时，即为材料的断裂点。
断裂点的测量可以用来评估材料的强度和抗拉伸能力。
3. 材料的硬度和强度硬度和强度是材料力学中常用的参数，用于评估材料的抗压能力和抗变形能力。
硬度是指材料抵抗局部塑性变形的能力。
在实验中，我们可以通过压入硬度计或者使用洛氏硬度计等方法来测量材料的硬度。
硬度的测量可以用来评估材料的耐磨性和耐刮擦性能。
强度是指材料抵抗外力破坏的能力。
在实验中，我们可以通过拉伸试验、压缩试验或者弯曲试验等方法来测量材料的强度。
强度的测量可以用来评估材料的耐久性和抗拉伸能力。
4. 材料的断裂模式材料在受力过程中，会出现不同的断裂模式。
常见的断裂模式包括拉伸断裂、剪切断裂和压缩断裂等。
