联想Y400高清拆机图解教程光驱、硬盘拆法详细讲解资料全

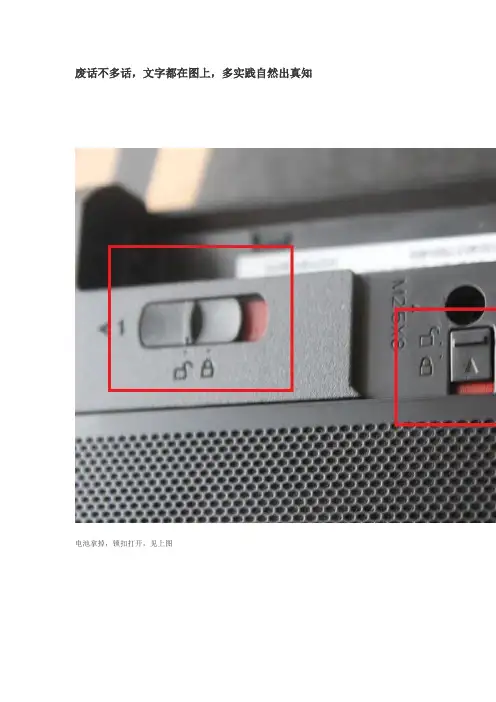

废话不多话，文字都在图上，多实践自然出真知
电池拿掉，锁扣打开，见上图
Y410P Y400是8颗螺丝，Y510P Y500是9颗，中间还有一颗
跑题图片
下面我们要把光驱拆下来
上面两幅图同时操作哦下面我们开始拿掉后壳
这里说个重点啊：
光驱那个位置，有两个卡扣，扣盖的时候要看下是否卡到位。

另外后壳安装好后，用手掌稍微用力按压后盖，大概位置中间吧，win8标那里吧。

不放心的话，都按一遍，只到听不到卡扣入扣的咔哒一声即可。

内存插槽
NGFF固态硬盘插槽
自带机械硬盘
来点题外话，毕竟现在NGFF固态硬盘少见，所以当下原机械硬盘位加2.5寸硬盘还是比较主流和经济实惠的。

拧掉上图机械硬盘两颗黑色螺丝，向外拉就可以拆下机械硬盘
硬盘支架一共有4颗螺丝
最后都搞定后，把新买的固态硬盘或者机械硬盘，在或者混合硬盘插入支架，上螺丝，原步骤返回。

废话不多话，文字都在图上，多实践自然出真知
电池拿掉，锁扣打开，见上图
Y410P Y400是8颗螺丝，Y510P Y500是9颗，中间还有一颗
跑题图片
下面我们要把光驱拆下来
上面两幅图同时操作哦下面我们开始拿掉后壳
这里说个重点啊：
光驱那个位置，有两个卡扣，扣盖的时候要看下是否卡到位。

另外后壳安装好后，用手掌稍微用力按压后盖，大概位置中间吧，win8标那里吧。

不放心的话，都按一遍，只到听不到卡扣入扣的咔哒一声即可。

内存插槽
NGFF固态硬盘插槽
自带机械硬盘
来点题外话，毕竟现在NGFF固态硬盘少见，所以当下原机械硬盘位加2.5寸硬盘还是比较主流和经济实
惠的。

拧掉上图机械硬盘两颗黑色螺丝，向外拉就可以拆下机械硬盘
硬盘支架一共有4颗螺丝
最后都搞定后，把新买的固态硬盘或者机械硬盘，在或者混合硬盘插入支架，上螺丝，原步骤返回。

图文并茂！笔记本各个部件拆解详细教程{Y}年{M}月{D}日来源：IT168 编辑：洋溢【我要评论】拆卸笔记本电脑是有风险的，几乎每一个品牌都会提醒你，因自行拆卸造成的故障均不保修范围内。

这是因为笔记本电脑体积小巧，构造非常精密，如果贸然拆卸，很可能会导致笔记本电脑不能工作或者损坏部件。

但是学会拆卸笔记本电脑也有好处，第一它可以帮助你判断笔记本电脑的质量。

笔者拆过一些笔记本电脑，但凡一线品牌的笔记本电脑，内部总是整整齐齐，各种部件和走线都透着精致，而其他一些品牌，要么连线飞渡南北，要么做工粗糙。

质量的高下，由此可见一斑。

第二通过拆卸笔记本电脑，了解笔记本的结构，有助于打破对笔记本电脑的神秘感。

笔记本需要简单的升级或者遇到一些小故障，就不必假手于人。

另外拆开笔记本电脑后，你就会发现它虽然精密，但是在结构上与台式机并无二致，如果里面的各种部件能够在市场上出售，相信自己组装一台笔记本电脑绝对不是难事。

拆机前的准备工作——收集资料如果你对要拆的这款笔记本了解的并不多，拆解前，首先应该研究笔记本各个部件的位置。

建议先查看随机带的说明手册，一般手册上都会标明各个部件位置的标明。

少数笔记本厂商的官方网站，提供拆机手册供用户下载，这些手册对拆机有莫大的帮助。

拆机前的准备工作——看懂标识符在拆机前，我们还要了解下笔记本底部的各种标识符，这样想拆下哪些部件就能一目了然！先上一张Pavilion tx1000的底部图片作示例，点击图片查看大图只要拨动电池标识边上的卡扣，就可以拆卸电池固定光驱的螺丝，拧下后才可以拆卸光驱某些光驱是卡扣固定，只要扳动卡扣就可以拆卸光驱。

此类光驱多支持热揷拔，商用笔记本多支持此技术内存标识，通常内存插槽有两颗螺丝固定需要注意的是，不带内置无线网卡的笔记本是不会有这标示的硬盘标识某些笔记本的键盘是用螺丝固定的，需要拧下底部的螺丝才能拆卸[NextPage]笔记本电脑尽管部件繁多，但固定方式不外乎两种。

精确到每颗镙丝,ThinkPad完全拆机手册■ThinkPad完全拆机手册ThinkPad 笔记本作为人们工作生活的好伴侣，平日里没少帮我们办事，日久天长难免闹个伤风感冒什么的，特别是灰尘的积累可能会带来散热的不畅，如果自己再想加个内存和升级个硬件什么的就要拆本本了。

但是对于一般的用户来说，拆开小黑可能就不那么简单，看着到处都是的镙丝空该如何下手呢？下面我们就从ThinkPad T43下手，一来T4X系列还是目前处于服役期当红机型，二来好多机器都已经过了保修期，胆大心细的用户可以在自己拆开彻底清理一下，特别是风扇部分。

而不久我们也会推出ThinkPad T60系列的完全拆解技巧。

下面就让我们一起把这台ThinkPad T43 拆个彻底，精确到每一颗镙丝。

（拆机有风险，Into笔记本频道建议：如果没有把握请勿随意拆解笔记本电脑）■镙丝完全认识T4X的架构是完全一样的,也就是说.接口.布局.功能键.镙丝.等所有构造都是完全一样的,因此下面的图片适合所有IBM T4X全系列机型!在进行拆机之前，我们有必要把T43上面的各个镙丝认识一下，详细情况请见上图这些是机器所有的镙丝，如果大家再拆完以后再装的时候不知道具体某个镙丝应该在哪个位置的话，很容易会多几个镙丝,或者几个镙丝位置上错了,把外壳打穿了这点一定要注意，下面会详细介绍。

■底壳详细分析下面我们就要开始拆喽，先把T43翻过来，让我们一起认识一下镙丝的位置：（要是看不清图的别忘记点击放大哦）镙丝详细介绍：1.最大号镙丝为最整个机器中最长的镙丝,镙丝穿过机器骨架,直接拧到U形筐上面了,整个机器总共有2个最大号镙丝!2.电池锁扣电池锁扣有2个,拔电池的时候将两个锁扣往右边拨动,然后电池就能轻松取下,平时两个锁扣最好都锁上,不然电池松动的间隙比较大!3.锁光驱镙丝这个镙丝出厂的时候没有上在机器上,而是放在说明书的袋子里面,这个镙丝是六棱的,镙丝刀不好找,一般没必要上上去，如果上上去的话光驱就拔不下来了,有时候因为颠簸震动机器认不到光驱,将光驱重新插拔就可以认到了!4.内存槽镙丝背面哪个是个内存槽,如果想加再机器另外加条内存拆这个一个镙丝即可将内存盖子打开,T4X总共2个内存槽,键盘下面一个,机器后面一个,机器后面哪个是方便客户自己加内存的!5.三号键盘镙丝如果想换键盘下面的内存,或者加装蓝牙模块,或者加装无线模块,或者拆扳子必须拆键盘了,锁键盘的镙丝为3号镙丝,总共4颗镙丝锁着键盘,将4个3号镙丝拧下后,将键盘往上推,然后键盘就下来了!6.三号镙丝这个镙丝规格同锁键盘的镙丝是一样的,3号镙丝机器背面有3颗,这3颗镙丝分别锁着左边条形骨架,就是风扇散热孔那里哪个,下面的2个3号是锁在喇叭上面的。

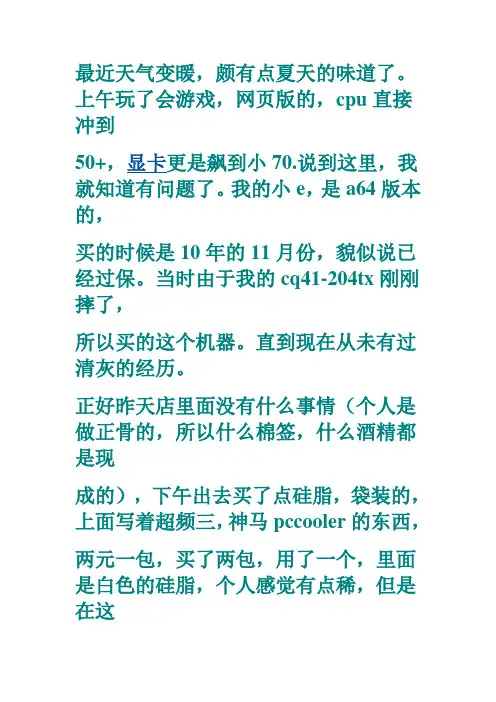

最近天气变暖，颇有点夏天的味道了。

上午玩了会游戏，网页版的，cpu直接冲到50+，显卡更是飙到小70.说到这里，我就知道有问题了。

我的小e，是a64版本的，买的时候是10年的11月份，貌似说已经过保。

当时由于我的cq41-204tx刚刚摔了，所以买的这个机器。

直到现在从未有过清灰的经历。

正好昨天店里面没有什么事情（个人是做正骨的，所以什么棉签，什么酒精都是现成的），下午出去买了点硅脂，袋装的，上面写着超频三，神马pccooler的东西，两元一包，买了两包，用了一个，里面是白色的硅脂，个人感觉有点稀，但是在这种地方买不到什么好的（青岛西元庄，有需要的同学可以来找我，免费给你们清灰哦...）。

又花了两块五买了一个毛刷，一个小盒的缝纫机油。

回来后，开始拆机！以前机器加过内存，所以后盖那块很容易就拆下来了，螺丝+卡口的组合，从上面直接拿掉。

高潮来了...打开了cpu上的四个螺丝，显卡上面的两个，以为应该可以拿掉散热器模块的，可是实际上是各种难拿，由于纯铜做的导热，不敢硬来，变形了之后cpu和显卡的贴合会不是那么好。

到这里索性一不做，二不休，全拆了！上图！器材:三星B5510（GALAXY Y PRO）[三星手机]时间:2012-04-08 快门:1/14 光圈:F/2.6 焦距:2毫米感光度:125器材:三星B5510（GALAXY Y PRO）[三星手机]时间:2012-04-08 快门:1/19 光圈:F/2.6 焦距:2毫米感光度:125器材:三星B5510（GALAXY Y PRO）[三星手机]时间:2012-04-08 快门:1/11 光圈:F/2.6 焦距:2毫米感光度:160器材:三星B5510（GALAXY Y PRO）[三星手机]时间:2012-04-08 快门:1/13 光圈:F/2.6 焦距:2毫米感光度:125器材:三星B5510（GALAXY Y PRO）[三星手机]时间:2012-04-08 快门:1/17 光圈:F/2.6 焦距:2毫米感光度:125器材:三星B5510（GALAXY Y PRO）[三星手机]时间:2012-04-08 快门:1/30 光圈:F/2.6 焦距:2毫米感光度:80器材:三星B5510（GALAXY Y PRO）[三星手机]时间:2012-04-08 快门:1/18 光圈:F/2.6 焦距:2毫米感光度:125器材:三星B5510（GALAXY Y PRO）[三星手机]时间:2012-04-08 快门:1/30 光圈:F/2.6 焦距:2毫米感光度:100器材:三星B5510（GALAXY Y PRO）[三星手机]时间:2012-04-08 快门:1/15 光圈:F/2.6 焦距:2毫米感光度:125器材:三星B5510（GALAXY Y PRO）[三星手机]时间:2012-04-08 快门:1/11 光圈:F/2.6 焦距:2毫米感光度:125器材:三星B5510（GALAXY Y PRO）[三星手机]时间:2012-04-08 快门:1/21 光圈:F/2.6 焦距:2毫米感光度:125器材:三星B5510（GALAXY Y PRO）[三星手机]时间:2012-04-08 快门:1/11 光圈:F/2.6 焦距:2毫米感光度:125器材:三星B5510（GALAXY Y PRO）[三星手机]时间:2012-04-08 快门:1/30 光圈:F/2.6 焦距:2毫米感光度:100手机拍的，不是很清楚，莫怪。

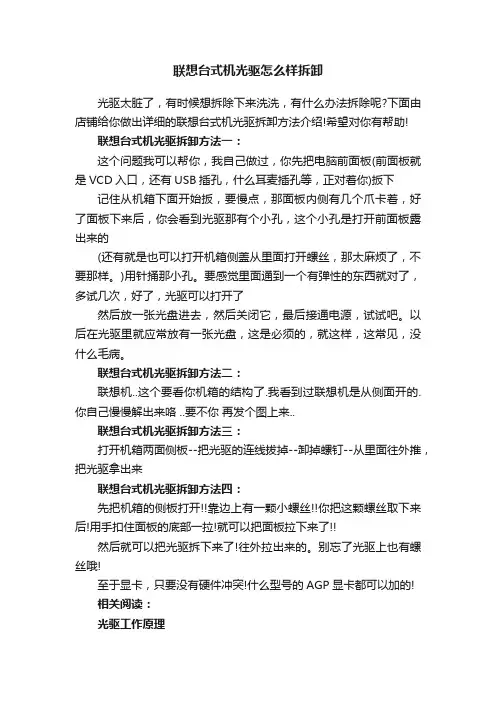

联想台式机光驱怎么样拆卸光驱太脏了，有时候想拆除下来洗洗，有什么办法拆除呢?下面由店铺给你做出详细的联想台式机光驱拆卸方法介绍!希望对你有帮助!联想台式机光驱拆卸方法一：这个问题我可以帮你，我自己做过，你先把电脑前面板(前面板就是VCD入口，还有USB插孔，什么耳麦插孔等，正对着你)扳下记住从机箱下面开始扳，要慢点，那面板内侧有几个爪卡着，好了面板下来后，你会看到光驱那有个小孔，这个小孔是打开前面板露出来的(还有就是也可以打开机箱侧盖从里面打开螺丝，那太麻烦了，不要那样。

)用针捅那小孔。

要感觉里面通到一个有弹性的东西就对了，多试几次，好了，光驱可以打开了然后放一张光盘进去，然后关闭它，最后接通电源，试试吧。

以后在光驱里就应常放有一张光盘，这是必须的，就这样，这常见，没什么毛病。

联想台式机光驱拆卸方法二：联想机..这个要看你机箱的结构了.我看到过联想机是从侧面开的.你自己慢慢解出来咯 ..要不你再发个图上来..联想台式机光驱拆卸方法三：打开机箱两面侧板--把光驱的连线拔掉--卸掉螺钉--从里面往外推，把光驱拿出来联想台式机光驱拆卸方法四：先把机箱的侧板打开!!靠边上有一颗小螺丝!!你把这颗螺丝取下来后!用手扣住面板的底部一拉!就可以把面板拉下来了!!然后就可以把光驱拆下来了!往外拉出来的。

别忘了光驱上也有螺丝哦!至于显卡，只要没有硬件冲突!什么型号的AGP显卡都可以加的!相关阅读：光驱工作原理激光头是光驱的心脏，也是最精密的部分。

它主要负责数据的读取工作，因此在清理光驱内部的时候要格外小心。

激光头主要包括：激光发生器(又称激光二极管)，半反光棱镜，物镜，透镜以及光电二极管这几部分。

当激光头读取盘片上的数据时，从激光发生器发出的激光透过半反射棱镜，汇聚在物镜上，物镜将激光聚焦成为极其细小的光点并打到光盘上。

此时，光盘上的反射物质就会将照射过来的光线反射回去，透过物镜，再照射到半反射棱镜上。

此时，由于棱镜是半反射结构，因此不会让光束完全穿透它并回到激光发生器上，而是经过反射，穿过透镜，到达了光电二极管上面。

联想y400 拆机教程【篇一：联想y400 拆机教程】联想ideapad y400 一经上市就引起了网友们的热烈反响，无论是重新编码的外观还是硬件性能都有着不小的变化，在这一代小y 身上，我们似乎找不到从前的影子，一些新元素融入进来，让小y 不再以单纯的游戏性能作为主要卖点，比如说可热插拔的光驱模块，能够更换另外一块显卡组成双卡sli ，这样y400 的内部布局就要推倒重来，这一次也对y400 进行了全面的拆解，揭开新小y 进化的真相。

no.1 基本拆解：易方便，内部安全措施完备拆掉螺丝后，用撬边工具从边缘轻轻抬起首先是卸掉被 d 面背板上的8 颗螺丝，后面的盖板就可以轻易的拉起，露出内存、硬盘和无线网卡等方便用户升级的部分。

撬起一边后，后盖就可以从边缘轻易拉开d 面盖板上还有一层薄薄的铝板起一定保护作用背部有两条内存插槽y400 随机搭配的是一条三星4gb ddr3 内存无线网卡模块露出双导热铜管和散热风扇风扇边缘为金属框架提供更好的保护整个 d 面视图，拆开 d 面盖板，能够发现整个 d 面有多处防震海绵，给机身内部的硬件提供保护，一些排线也规整的被收纳放置在不容易被碰到的地方，或者被绝缘胶布捆束起来，单从 d 面来看，y400的内部布局还是比较干净整齐的。

no.2 进阶拆解拆解第二部分，我们将内存和硬盘纷纷拆除，并取消电池，值得一提的是硬盘，上面附了一层薄薄的锡纸能够防止静电，金属框架对硬盘也提供了一定的物理保护。

y400 的硬盘位硬盘上附着一层薄薄的防静电锡纸三星硬盘与金属框架撬开键盘才能进一步拆解。

之后，我们在确认了背部的螺丝都已经被拆除之后，就需要撬键盘了，同样是利用撬边工具沿着键盘的边缘慢慢“溜”动，确保键盘的卡口都已经松开咬合，动作一定要慢，不可用蛮力，否则有可能会损坏键盘的卡口。

y400 的键盘键程长了不少从侧面看键盘为三层设计c 面的风扇也有金属框保护固定左侧接口模块铜制散热鳞片非常密集，有效的增加了热量交换效率独立的电源接口模块在我们之前的测试当中，y400 在高负荷下的散热成绩令人刮目相看，这得益于重新改进的散热系统，无论是风扇的风道设计、双铜质导热管还是密集的散热鳞片都让y400 在游戏时可以更好的进行热量交换，另外需要注意的是，在 d 面底部的金属网膜并非低音炮，而是冷风的进风口。

废话不多话，文字都在图上，多实践自然出真知电池拿掉，锁扣打开，见上图
Y410P Y400是8颗螺丝，Y510P Y500是9颗，中间还有一颗
跑题图片
下面我们要把光驱拆下来
上面两幅图同时操作哦下面我们开始拿掉后壳
这里说个重点啊：
光驱那个位置，有两个卡扣，扣盖的时候要看下是否卡到位。

另外后壳安装好后，用手掌稍微用力按压后盖，大概位置中间吧，win8标那里吧。

不放心的话，都按一遍，只到听不到卡扣入扣的咔哒一声即可。

内存插槽
NGFF固态硬盘插槽
自带机械硬盘
来点题外话，毕竟现在NGFF固态硬盘少见，所以当下原机械硬盘位加2.5寸硬盘还是比较主流和经济实
惠的。

拧掉上图机械硬盘两颗黑色螺丝，向外拉就可以拆下机械硬盘硬盘支架一共有4颗螺丝
最后都搞定后，把新买的固态硬盘或者机械硬盘，在或者混合硬盘插入支架，上螺丝，原步骤返回。

拆卸笔记本电脑是有风险的，几乎每一个品牌都会提醒你，因自行拆卸造成的故障均不保修范围内。

这是因为笔记本电脑体积小巧，构造非常精密，如果贸然拆卸，很可能会导致笔记本电脑不能工作或者损坏部件。

但是学会拆卸笔记本电脑也有好处，第一它可以帮助你判断笔记本电脑的质量。

笔者拆过一些笔记本电脑，但凡一线品牌的笔记本电脑，内部总是整整齐齐，各种部件和走线都透着精致，而其他一些品牌，要么连线飞渡南北，要么做工粗糙。

质量的高下，由此可见一斑。

第二通过拆卸笔记本电脑，了解笔记本的结构，有助于打破对笔记本电脑的神秘感。

笔记本需要简单的升级或者遇到一些小故障，就不必假手于人。

另外拆开笔记本电脑后，你就会发现它虽然精密，但是在结构上与台式机并无二致，如果里面的各种部件能够在市场上出售，相信自己组装一台笔记本电脑绝对不是难事。

拆机前的准备工作——收集资料如果你对要拆的这款笔记本了解的并不多，拆解前，首先应该研究笔记本各个部件的位置。

建议先查看随机带的说明手册，一般手册上都会标明各个部件位置的标明。

少数笔记本厂商的官方网站，提供拆机手册供用户下载，这些手册对拆机有莫大的帮助。

拆机前的准备工作——看懂标识符在拆机前，我们还要了解下笔记本底部的各种标识符，这样想拆下哪些部件就能一目了然！先上一张Pavilion tx1000的底部图片作示例只要拨动电池标识边上的卡扣，就可以拆卸电池固定光驱的螺丝，拧下后才可以拆卸光驱某些光驱是卡扣固定，只要扳动卡扣就可以拆卸光驱。

此类光驱多支持热揷拔，商用笔记本多支持此技术内存标识，通常内存插槽有两颗螺丝固定需要注意的是，不带内置无线网卡的笔记本是不会有这标示的硬盘标识某些笔记本的键盘是用螺丝固定的，需要拧下底部的螺丝才能拆卸笔记本电脑尽管部件繁多，但固定方式不外乎两种。

一种是用螺丝固定，而且通常是用M3或者M2.5型螺丝，只是长度可能稍有差别。

另外一种固定方式是用卡榫，这时就要用手沿着边缘慢慢抠开。

硬盘拆解全过程硬盘拆解全过程，太强悍了有冲动的可以按照步骤进行现在我们就来边看图片。

边了解更换磁头的具体过程首先，开盘需要特定的条件和工具，无尘环境是必不可少的，其次我们可以从图中看到还需要医用手套，美工刀，尖嘴钳，直头和弯头镊子，螺丝刀(一字和T8)这次我们要更换磁头的硬盘是某客户的一个迈拓120g硬盘，故障情况是工作后不认盘，电机转，有敲头声。

首先，我们用美工刀小心地揭开硬盘上的保修标签。

接下来当然是拆除TOP上的所有螺丝，为了工作效率，外面不是要求很高的螺丝，我们可以用电动起子去卸。

我们小心的将螺丝放在培养皿里，打开top，我们就可以一览无遗地看到硬盘的内部结构了，我们可以清楚地看到组成硬盘的各个组件，包括底座base，马达moter，磁盘disc，磁头eblk，和已经打开的顶盖TOP。

打开盘腔以后，我们首先要拆除磁头eblk与主板pcba的连接线。

这里，我们就不选用电动起子了，改用手工拆除，这样可以大大地降低失误而造成的严重后果，盘片是需要特别保护的，不允许有任何物体掉落在上面。

硬盘拆解全过程-04.jpg(33.43 KB, 下载次数: 0)下载附件保存到相册6 天前上传接下来我们来拆vcm组件中的钕磁铁，钕磁铁的吸力是非常大的，我们要非常当心，左手用力按住盘腔，右手紧握尖嘴钳，将钕磁铁取下。

然后我们需要把磁头从盘片上停靠区移出来，移出盘片，这样才可以将磁头拆下。

我们用一字螺丝刀小心地拆下磁头，用左手按住磁头，避免磁头碰到任何东西。

小心翼翼地手拿VCM，把坏磁头取下。

这张图上我们可以清楚的看到，这个120g的迈拓盘有3个磁头，上面两个(并着)，下面一个独立的。

盘片数目是2片。

取下磁头以后，我们找出和坏磁头同一型号的磁头去更换，我们找来事先准备好，存放在培养皿里的备用磁头。

小心地将其装在盘腔上，尤其是磁头不能碰到任何东西，因为磁头是非常脆弱的，上面的簧片稍微受到力就会变形，一旦磁头变形，即宣告这个磁头的报废。

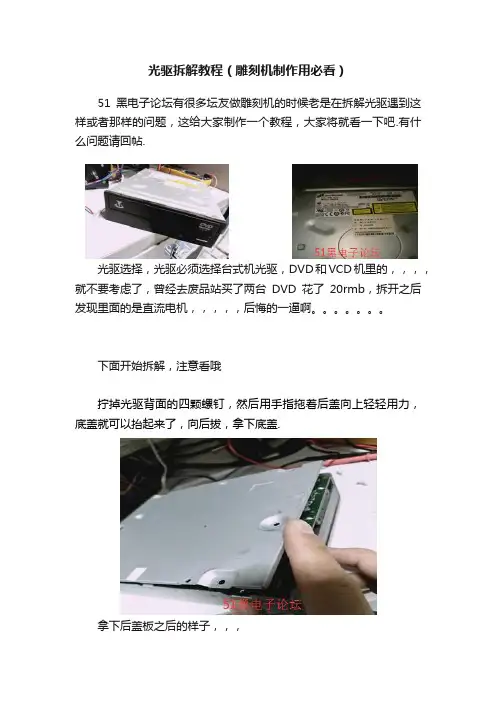

光驱拆解教程（雕刻机制作用必看）
51黑电子论坛有很多坛友做雕刻机的时候老是在拆解光驱遇到这样或者那样的问题，这给大家制作一个教程，大家将就看一下吧.有什么问题请回帖.
光驱选择，光驱必须选择台式机光驱，DVD和VCD机里的，，，，就不要考虑了，曾经去废品站买了两台DVD花了20rmb，拆开之后发现里面的是直流电机，，，，，后悔的一逼啊。

下面开始拆解，注意看哦
拧掉光驱背面的四颗螺钉，然后用手指拖着后盖向上轻轻用力，底盖就可以抬起来了，向后拔，拿下底盖.
拿下后盖板之后的样子，，，
轻轻拔下所有的排线，小心这块，这四根排线是我们所需的步进电机的排线。

拆掉螺钉，把卡勾松开，圈中的内个黑色的塑料卡勾
光驱的主控就可以拿下来了，可以收藏一下，留作以后用。

拆掉主控之后的样子
把圈中的三颗螺钉拆掉就可以收获第二胎步进电机咯，值得珍藏
哦
把圈中的白色塑料滑块滑到下边，碟片托架就可以弹出来了，
把这俩卡勾按下去，就可以取下光驱前脸了
取下后的样子
这块板子上有一台直流电机，可以拆下来收藏一下
把前面的那些拆掉之后，剩下的就简单多了，比如，这个大铁壳子，扣着两边往外一摆，从后面向上一台就下来了。

（时间有限，后面就没有详细的图片了）
拆完外壳，把光驱反过来，应该就可以吧滑台完整拿下来了。

我的光驱还打算看碟呢，就不拆了，大家只要把滑台拆下来就行了，最
后废物利用一下，把它固定到黑塑料壳上也就完工了。

废话不多话，文字都在图上，多实践自然出真知。

祝大家中秋快乐。

页脚内容1
电池拿掉，锁扣打开，见上图
页脚内容2
页脚内容3
Y410P Y400是8颗螺丝，Y510P Y500是9颗，中间还有一颗
页脚内容4
页脚内容5
跑题图片
下面我们要把光驱拆下来
页脚内容6
页脚内容7
页脚内容8
上面两幅图同时操作哦
下面我们开始拿掉后壳
页脚内容9
页脚内容10
页脚内容11
这里说个重点啊：
光驱那个位置，有两个卡扣，扣盖的时候要看下是否卡到位。

另外后壳安装好后，用手掌稍微用力按压后盖，大概位置中间吧，win8标那里吧。

不放心的话，都按一遍，只到听不到卡扣入扣的咔哒一声即可。

页脚内容12
页脚内容13
页脚内容14
页脚内容15
内存插槽
页脚内容16
页脚内容17
NGFF固态硬盘插槽
页脚内容18
页脚内容19
自带机械硬盘
来点题外话，毕竟现在NGFF固态硬盘少见，所以当下原机械硬盘位加2.5寸硬盘还是比较主流和经济实惠的。

拧掉上图机械硬盘两颗黑色螺丝，向外拉就可以拆下机械硬盘
页脚内容20
页脚内容21
硬盘支架一共有4颗螺丝
页脚内容22
页脚内容23
页脚内容24
最后都搞定后，把新买的固态硬盘或者机械硬盘，在或者混合硬盘插入支架，上螺丝，原步骤返回
页脚内容25。

百度文库
废话不多话，文字都在图上，多实践自然出真知
电池拿掉，锁扣打开，见上图
Y410P Y400是8颗螺丝，Y510P Y500是9颗，中间还有一颗
跑题图片
下面我们要把光驱拆下来
上面两幅图同时操作哦
下面我们开始拿掉后壳
这里说个重点啊：
光驱那个位置，有两个卡扣，扣盖的时候要看下是否卡到位。

另外后壳安装好后，用手掌稍微用力按压后盖，大概位置中间吧，win8标那里吧。

不放心的话，都按一遍，只到听不到卡扣入扣的咔哒一声即可。

内存插槽
NGFF固态硬盘插槽
自带机械硬盘
来点题外话，毕竟现在NGFF固态硬盘少见，所以当下原机械硬盘位加2.5寸硬盘还是比较主流和经济实惠的。

拧掉上图机械硬盘两颗黑色螺丝，向外拉就可以拆下机械硬盘
硬盘支架一共有4颗螺丝
最后都搞定后，把新买的固态硬盘或者机械硬盘，在或者混合硬盘插入支架，上螺丝，原步骤返回
1。

联想笔记本的拆机图解
联想笔记本的拆机图解
一般拆解笔记本的步骤：卸除固定螺丝，取下键盘，拿下C面面板，最后拿出整块主板。

下面店铺给大家带来联想笔记本的拆机图解，欢迎大家阅读。

联想笔记本的拆机图解
首先把电脑的电池和电源拿开之后，从底部最大的一块盖板开始拆解。

盖板有五颗螺钉固定，拧开之后拔下来就行了。

盖板拿下来之后，能够看到笔记本散热风扇、内存、无线网卡模块以及硬盘（锡箔纸下方）。

内存条比较好拿下来，可以把固定内存条的两边的卡扣望旁边扳动一点，内存就会自动弹起来了。

硬盘有两颗螺丝固定，拧下来之后就可以拿下硬盘。

无线网卡的天线是从液晶屏里面延伸出来的，两根线弄下来之后从线槽里面弄出来。

红色标记为固定光驱的螺丝，大多光驱都是只由一颗螺钉固定，拧掉了就能直接抽出来。

笔记本正面的开关面板在笔记本上面主要由这四颗螺丝固定着，直接拧下来先。

来到笔记本键盘的这一面，用手把盖板抠起来，但是不要直接拿下来，把盖板松开之后往上面移动一点，先将键盘弄起来。

注意一下盖板的边缘暗扣。

键盘拿下来之后能够看到开关面板上面还有两组排线连接在主板上面，直接抽出来。

开关面板拿下来之后，把笔记本底部的'所有螺丝全部拆卸干净，就能将笔记本的C壳取下来了。

C壳拿下来之后就能看见真个主板的布局了，小心的清理掉目前主板上面还存在的一些数据线接头。

主板拿出来之后，风扇便能够拿下来了，那么才就工作就已经结
束了。

大家学会了吗？。

联想Y40、Y50拆机图解教程【加内存加固态清灰必看】LT===============================文字说明：一、后盖拧下11颗固定螺丝（其中有三颗长螺丝）。

从下方打开盖板（注意角度低于30度）。

按箭头方向推动盖板，然后向上提起并取下盖板。

二、电池拧下5颗固定螺丝，取下电池。

拔出连接线。

三、硬盘首先拔下主板和I/O板连接线。

拔下喇叭连接线和硬盘连接线。

拧下4颗固定螺丝。

取下硬盘，按照正确的方向取下硬盘连接器。

四、内存打开内存两侧卡子，拔下内存。

五、风扇首先拔下无线网卡天线，从卧线槽中取出并移开天线和喇叭连接线。

拧下风扇的3颗固定螺丝，取下风扇。

拔出风扇连接线。

六、散热导管按螺丝旁的数字顺序拧下6颗固定螺丝。

取下散热导管。

七、I/O板拧下一颗固定螺丝。

取下I/O板。

八、读卡器拧下一颗固定螺丝。

抬起读卡器有螺丝的一端，向外侧移出塑料卡扣后拔起读卡器。

九、无线网卡拧下一颗固定螺丝。

取下无线网卡。

十、喇叭首先垂直向上拔起LCD主板连接线。

拧下固定喇叭的4颗螺丝。

将连接线从理线槽中脱离，取下喇叭。

十一、主板首先从主板上拔下开关板连接线、触控板连接线、键盘连接线、指示灯连接线。

拧下LAN接口卡子两颗固定螺丝，取下LAN接口卡子。

拔下电源连接线。

拔出CMOS电池连接线，取下CMOS电池。

拧下主板6颗固定螺丝后取下主板。

十二、LED指示灯卡取下LED指示灯卡和主板连接线。

拧下一颗固定螺丝。

取下LED指示灯卡。

十三、触控板首先拧下3颗固定螺丝，取下触控板保护盖。

打开触控板连接线卡扣，取下触控板连接线。

拧下触控板2颗固定螺丝。

撕开胶条，取出触控板。

十四、C壳拧下屏轴的6颗固定螺丝。

打开屏幕约45度，取下C壳。

十五、开关板首先打开开关板/主板卡扣，拔出连接线。

拧下1颗固定螺丝，取下开关板。

十六、屏幕首先从摄像头端向两边抠开屏框，取下屏框。

拧下8颗固定螺丝。

取下两个屏轴。

拿起屏幕。

从A面上拔下屏线。

准备工作：MSATA接口的固态硬盘、固定螺丝、十字螺丝刀。

1、取下电池（红框中为电池卡扣）
2、取光驱，把小红框中卡扣打开，再把大红框的卡扣推开，然后捏住蓝色框的位置往外取光驱即可。

3、取下红框中的8个螺丝。

4、按照图示顺序拆开整个后壳
注：红框背面有两个卡扣，拆除时多注意点。

5、下图红框的位置是内存和预留的MSATA接口。

6、把内存和固态硬盘都斜着插入对应插槽。

7、插好后，把内存轻轻按下，用红框中的卡子卡住内存，固态硬盘用篮框中的螺丝固定好，到此就可以了，把上，然后拧上螺丝，装上光驱和电池，就可以正常开机装系统了。

固态硬盘, 教程。

联想笔记本拆机教程联想笔记本拆机教程笔记本电脑是我们日常生活和工作中经常使用的设备之一。

有时候，我们需要进行笔记本电脑的拆卸维修或升级硬件。

本篇文章将向读者介绍如何正确拆卸联想笔记本电脑。

首先，我们需要明确一点，拆卸笔记本电脑需要小心谨慎，以免造成不可逆的损坏。

在开始之前，我们应该做好以下准备工作：1. 关闭笔记本电脑并拔掉电源线。

这是为了避免在拆卸过程中因为静电而损坏电脑内部零件。

2. 找到笔记本电脑背面的螺丝孔。

拧下这些螺丝，使用一个小盒子来储存起来，以免丢失。

3. 将电脑放置在柔软的表面上，以防止屏幕或其他部件受到损坏。

一旦这些准备工作完成，接下来我们可以按照以下步骤拆卸笔记本电脑：1. 移除电池。

在大多数笔记本电脑上，电池的位置是在电脑底部。

寻找电池的释放按钮，按下并将电池朝外推。

2. 移除硬盘驱动器。

硬盘驱动器通常位于电脑底部。

找到并拆下硬盘驱动器的螺丝。

然后轻轻拔出硬盘驱动器。

3. 拆卸内存条。

内存条通常位于笔记本电脑的底部或侧面。

找到内存条插槽，松开固定的卡扣，然后轻轻拔出内存条。

4. 按照需要，拆卸其他硬件。

根据需要升级或更换的硬件，按照制造商提供的指示拆卸和更换其他硬件，如显卡、无线网卡等。

在完成维修或升级后，我们需要正确地重新组装笔记本电脑。

按照以下步骤进行：1. 将内存条轻轻插入插槽中，确保它们完全插入，并用卡扣将它们固定。

2. 将硬盘驱动器插入相应插槽，并用之前拆下的螺丝固定。

3. 重新插入电池，确保它完全插入，并按下释放按钮固定。

4. 根据之前拆下的螺丝和孔口，将背面的盖板固定在笔记本电脑上。

最后，我们可以将电源线插入，并开启笔记本电脑。

确认笔记本电脑的硬件正常运行后，我们就成功地完成了笔记本电脑的拆卸和重新组装。

总之，拆卸笔记本电脑需要小心谨慎，并需要根据具体的型号和指示进行操作。

如果你不确定如何操作，建议咨询专业人员或参考联想官方的拆卸指南。

希望本篇文章能帮助你正确地拆卸和维修联想笔记本电脑。

发现光驱位价值笔记本光驱拆解攻略U盘的普及让笔记本光驱失去了价值，对于笔记本玩家来说，拆掉光驱在其位置添加SSD硬盘、散热风扇等也是一件充满乐趣且风险很低的玩法。

而这些所有的操作都会涉及到光驱的拆解。

也许对对高手而言，光驱的拆解非常容易，但事实在日常读者的来信中我看到，很多新手在拆解时还是会遇到不少的弯路。

下面我就结合自己的经验，为大家介绍笔记本光驱拆解的方法。

第一类：底壳的螺丝或卡扣直接固定代表机型：ThinkPad T420s在笔记本底壳直接安装光驱固定螺丝，这是笔记本光驱最原始的固定方法了，做都人性化的机型通常在会此螺丝旁边标准光驱图标，以便用户识别。

当然体现在安装方法上，没有太大的难度，拆解时首先弹出光驱舱门，然后拆掉螺丝并抽出整个光驱即可。

只是随着越来越多机型考虑到底壳的美观度，将此固定螺丝进行了隐藏设计，因此找到这些隐藏螺丝是完成光驱拆解的关键所在，而这也是后面我们即将为大家介绍的内容。

除了在底壳上使用螺丝固定外，部分机型的光驱还采用免拆设计，通过卡扣或易拆卸的大体积螺丝固定，如清华同方锋锐K46和ThinkPad T420s等机型就采用了这种方式。

在分离这些机型的光驱时，清华同方锋锐K46只需要用硬币转动圆形的大号金属螺丝即弹出光驱，而ThinkPad T420s则需要先滑开紧邻光驱的卡扣，然后再滑动电池上方的弹出键就可以了，两步操作相对复杂一些。

一般来说，这样的设计只会出现在支持光驱功能转换设计的机型上，如标配第二块电池、硬盘或减重模块等。

第二类：小盖板下方的隐藏螺丝固定代表机型：联想Y470N/Y480N这类方式是目前笔记本光驱广泛采用的设计，将螺丝设计在小盖板内侧，需要先拆到小盖板才能看到螺丝。

只是拆开后，螺丝附近的外壳形状可能不一样，但是其安装位置基本上都是固定的，因为光驱的长宽尺寸规格都是统一的，而固定螺丝一般都安装在光驱尾部接口附近。

只是有些机型在光驱固定螺丝附近同时有多颗螺丝存在，准确地找到光驱固定螺丝就显得非常关键。

联想笔记本拆机教程一、联想拆机前的准备工作1、足够大的工作台，下面最好垫上软布，避免硬物划伤笔记本。

2、各种型号的螺丝刀带磁性、镊子、软毛刷防静电的、吹气球俗名皮老虎等工具。

3、准备螺丝收集盒内分小格的和记录纸。

由于笔记本电脑附件精细，螺丝长短不同，所以对不熟悉的机型记录下相关附件的大小、位置十分重要用手机拍下也行哦~。

拆解的部件、螺丝按类码放。

二、联想拆机动手前的处理1、静电处理拆机前，一定要对自身的静电进行处理，用手摸下铁器、洗手或使用专用防静电手套、防静手环等。

2、释放残电将笔记本电脑所用外接电源和电池拆除，然后按住电源开关几秒即可清除芯片、电路中的残电。

三、联想拆机步骤：1.拨动背面电池锁扣，卸下电池，按住电源开关几秒钟，清除残电，2.拧开内存盖螺丝，取下内存条;拧开硬盘盖螺丝，卸下硬盘3.这个时候，就该拆C面的键盘了。

键盘共有4个键盘螺丝。

卸下键盘这步千万小心别硬拽，后面可有脆弱的键盘数据线。

键盘数据线损伤轻则部分键失效，重则整个键盘报废。

4.松下5颗螺钉可取下屏蔽保护板，记住螺钉外观、长度及安装位置，安装时别装错，卸下液晶屏数据线固定螺钉，小心拔下数据线插头，卸下液晶屏转轴保护盖5.接着分别卸下外侧四边及前下角2颗固定螺钉，注意长短有别~拔卡具一定要注意，别损坏接口。

这样可以清理CPU风扇或给风扇上油了CPU温度过高一般是由于散热器片排风口被灰尘堵塞所致6.反转背面，继续卸螺钉，注意长短螺钉的位置，别到安装时弄错了，这样，前面板就可顺利取下来了。

7.接着，卸下光驱螺钉，光驱顺利取下!8.继续拆卸音频板，注意别损伤插座，音频板顺利取下。

9.继续拆卸电源板，接着，卸下4颗铜钉螺丝够多吧，最好分类摆放，别弄乱了~10.卸下固定Modem螺钉，Modem已经顺利取下。

11.主板和托架顺利分，这样，我们就可以检修主板了。
