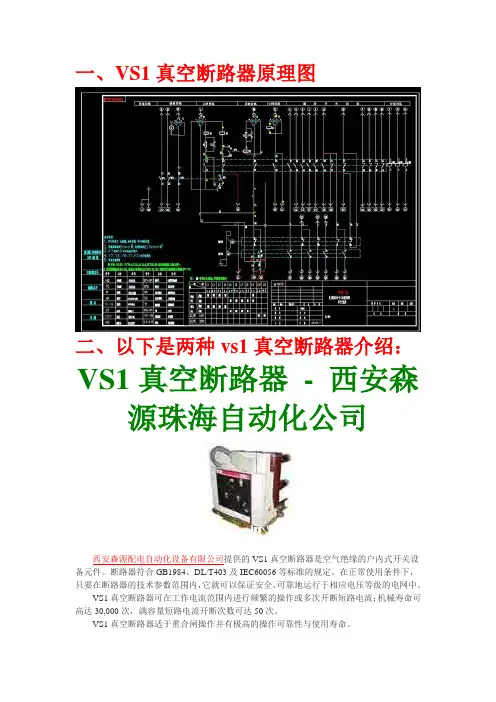

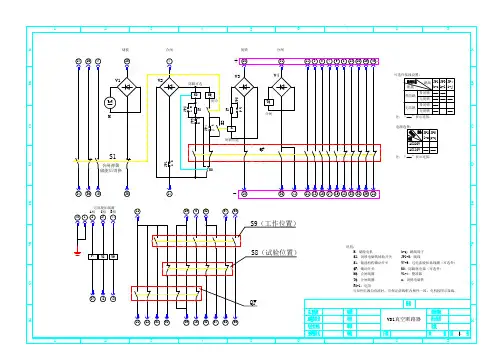

一、VS1真空断路器原理图二、以下是两种vs1真空断路器介绍：VS1真空断路器- 西安森源珠海自动化公司西安森源配电自动化设备有限公司提供的VS1真空断路器是空气绝缘的户内式开关设备元件。
断路器符合GB1984、DL/T403及IEC60056等标准的规定。
在正常使用条件下，只要在断路器的技术参数范围内，它就可以保证安全、可靠地运行于相应电压等级的电网中。
VS1真空断路器可在工作电流范围内进行频繁的操作或多次开断短路电流；机械寿命可高达30,000次，满容量短路电流开断次数可达50次。
VS1真空断路器适于重合闸操作并有极高的操作可靠性与使用寿命。
VS1真空断路器（普通型）采用了立式的绝缘筒防御各种气候的影响；且在维护和保养方面，通常仅需对操作机构做间或性的清扫或润滑。
VS1真空断路器（极柱型）采用了固体绝缘结构—集成固封极柱，实现了免维护。
VS1真空断路器在开关柜内的安装形式既可以是固定式，也可以是可抽出式的，还可安装于框架上使用。
一、断路器主体结构●普通型断路器主体部分导电回路设置在用绝缘材料制成的圆柱状绝缘筒内。
这种结构可以使得真空灭弧室免受外界环境影响和机械的损害。
断路器主体安装在做成托架状的断路器操动机构外壳的后部。
视使用场所情况，可在绝缘筒上增装一个防尘盖（作为附加装置），这种设计有助于防止闪络的发生，并作为断路器内部污秽的附加保护。
在实际使用当中，额定电流1250A 及以下等级在运行时可不必去除，额定电流1600A及以上等级运行时则必须去除。
●极柱型断路器极柱设计为圆柱形，安装在作成托架状的操作机构外壳的后部。
断路器极柱的导电部分封闭在环氧树脂套筒内，以免受冲击和外部环境影响。
二、断路器操动机构的结构操动机构为弹簧储能操作机构，一台操动机构操作三相真空灭弧室。
操动机构主要包括两个储能用拉伸弹簧、合闸储能装置、传力至各相灭弧室的连板、拐臂以及分闸脱扣装置，此外，在框架前方还装有诸如储能电动机、脱扣器、辅助开关、控制设备、分合闸按钮、手动储能轴、储能状态指示牌、合分闸指示牌等部件。
如果还不会自锁电路，那就参考3个实物接线图吧
关于这个自锁电路的接线，我已经发过很多文章了，这是最基础的也是应用最广的接线。
但是给我要自锁实物接线图的朋友依然很多，今天再回顾一次，如果还看不懂，就照我发的实物图接线。
自锁电路
这是完整的自锁接线，主电路很简单，三相电源通过熔断器和接触器热过载继电器的主触点直接到异步电机。
控制电路从熔断器FU2往下接的是热过载继电器的常闭点，出线接的是停止按钮SB1的红色常闭一端，停止按钮出线接的是启动按钮SB2的绿色常开一端。
启动按钮进线端分出一支路接交流接触器的辅助NO常开触点，常开点出线接KM线圈，启动按钮的出线也接线圈。
简易的自锁电路
这个是简易的自锁电路，省掉了一个热过载继电器。
缺点：电机没有过载保护功能
有过载保护的自锁
这个是完整的自锁控制电路（熔断器最好也加上），关于自锁的接线也不是唯一的。
因为很多接触器上都有2个A2触点，这两个A2内部连通。
接线时用一个或者二个都可以，只不过跳线稍有不同。
这是完整自锁电路
谢谢各位支持。
一、VS1真空断路器原理图二、以下是两种vs1真空断路器介绍：VS1真空断路器- 西安森源珠海自动化公司西安森源配电自动化设备有限公司提供的VS1真空断路器是空气绝缘的户内式开关设备元件。
断路器符合GB1984、DL/T403及IEC60056等标准的规定。
在正常使用条件下，只要在断路器的技术参数范围内，它就可以保证安全、可靠地运行于相应电压等级的电网中。
VS1真空断路器可在工作电流范围内进行频繁的操作或多次开断短路电流；机械寿命可高达30,000次，满容量短路电流开断次数可达50次。
VS1真空断路器适于重合闸操作并有极高的操作可靠性与使用寿命。
VS1真空断路器（普通型）采用了立式的绝缘筒防御各种气候的影响；且在维护和保养方面，通常仅需对操作机构做间或性的清扫或润滑。
VS1真空断路器（极柱型）采用了固体绝缘结构—集成固封极柱，实现了免维护。
VS1真空断路器在开关柜内的安装形式既可以是固定式，也可以是可抽出式的，还可安装于框架上使用。
一、断路器主体结构●普通型断路器主体部分导电回路设置在用绝缘材料制成的圆柱状绝缘筒内。
这种结构可以使得真空灭弧室免受外界环境影响和机械的损害。
断路器主体安装在做成托架状的断路器操动机构外壳的后部。
视使用场所情况，可在绝缘筒上增装一个防尘盖（作为附加装置），这种设计有助于防止闪络的发生，并作为断路器内部污秽的附加保护。
在实际使用当中，额定电流1250A及以下等级在运行时可不必去除，额定电流1600A及以上等级运行时则必须去除。
●极柱型断路器极柱设计为圆柱形，安装在作成托架状的操作机构外壳的后部。
断路器极柱的导电部分封闭在环氧树脂套筒内，以免受冲击和外部环境影响。
二、断路器操动机构的结构操动机构为弹簧储能操作机构，一台操动机构操作三相真空灭弧室。
操动机构主要包括两个储能用拉伸弹簧、合闸储能装置、传力至各相灭弧室的连板、拐臂以及分闸脱扣装置，此外，在框架前方还装有诸如储能电动机、脱扣器、辅助开关、控制设备、分合闸按钮、手动储能轴、储能状态指示牌、合分闸指示牌等部件。

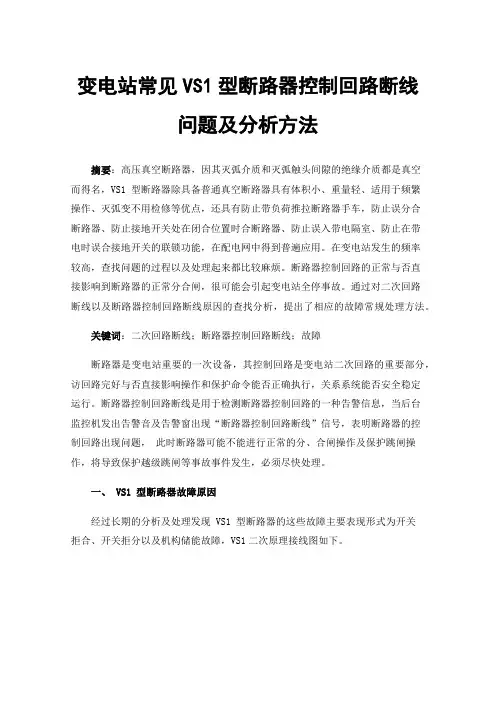

变电站常见VS1型断路器控制回路断线问题及分析方法摘要：高压真空断路器，因其灭弧介质和灭弧触头间隙的绝缘介质都是真空而得名，VS1 型断路器除具备普通真空断路器具有体积小、重量轻、适用于频繁操作、灭弧变不用检修等优点，还具有防止带负荷推拉断路器手车，防止误分合断路器、防止接地开关处在闭合位置时合断路器、防止误入带电隔室、防止在带电时误合接地开关的联锁功能，在配电网中得到普遍应用。
在变电站发生的频率较高，查找问题的过程以及处理起来都比较麻烦。
断路器控制回路的正常与否直接影响到断路器的正常分合闸，很可能会引起变电站全停事故。
通过对二次回路断线以及断路器控制回路断线原因的查找分析，提出了相应的故障常规处理方法。
关键词：二次回路断线；断路器控制回路断线；故障断路器是变电站重要的一次设备，其控制回路是变电站二次回路的重要部分，访回路完好与否直接影响操作和保护命令能否正确执行，关系系统能否安全稳定运行。
断路器控制回路断线是用于检测断路器控制回路的一种告警信息，当后台监控机发出告警音及告警窗出现“断路器控制回路断线”信号，表明断路器的控制回路出现问题，此时断路器可能不能进行正常的分、合闸操作及保护跳闸操作，将导致保护越级跳闸等事故事件发生，必须尽快处理。

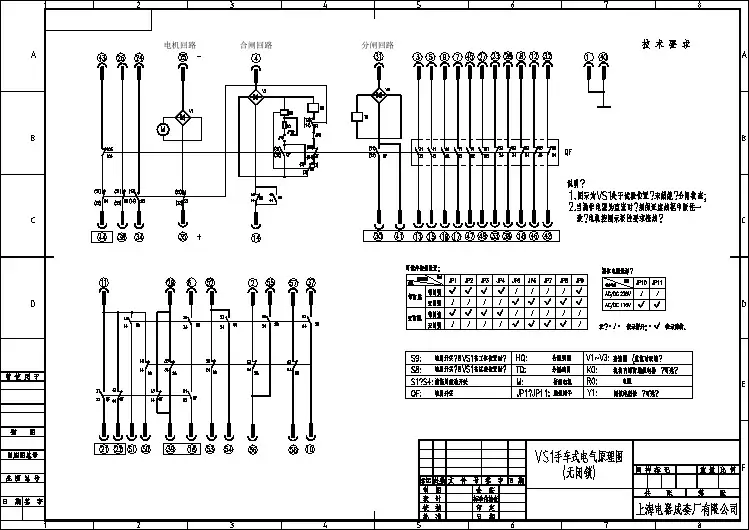

一、 VS1 型断路器故障原因经过长期的分析及处理发现 VS1 型断路器的这些故障主要表现形式为开关拒合、开关拒分以及机构储能故障，VS1二次原理接线图如下。
1、断路器拒合。
电气原因常见原因有合闸回路无电压，桥整流器 V2 烧毁，合闸线圈断线、短路，合闸回路储能辅助开关接点接触不良或切换不到位，合闸闭锁线圈 S2 接点接触不良，断路器辅助开关接点接触不良或切换不到位，防跳继电器接点接触不良，闭锁回路故障等。
2、2、断路器拒分。
电气原因常见原因有分闸回路无电压，桥整流器 V4 烧毁，分闸线圈断线、匝间短路、短路，辅助接点接触不良或切换不到位等原因，变电气容器组开关拒分，现场发现位置指示灯不亮，保护装置报控回断线，打开手车前柜门后闻到有气味，手动分闸后，打开面板检查发现分闸线圈烧损，更换分闸线圈后设备恢复正常。
一、VS1真空断路器原理图二、以下是两种vs1真空断路器介绍：VS1真空断路器- 西安森源珠海自动化公司西安森源配电自动化设备有限公司提供的VS1真空断路器是空气绝缘的户内式开关设备元件。
断路器符合GB1984、DL/T403及IEC60056等标准的规定。
在正常使用条件下，只要在断路器的技术参数范围内，它就可以保证安全、可靠地运行于相应电压等级的电网中。
VS1真空断路器可在工作电流范围内进行频繁的操作或多次开断短路电流；机械寿命可高达30,000次，满容量短路电流开断次数可达50次。
VS1真空断路器适于重合闸操作并有极高的操作可靠性与使用寿命。
VS1真空断路器（普通型）采用了立式的绝缘筒防御各种气候的影响；且在维护和保养方面，通常仅需对操作机构做间或性的清扫或润滑。
VS1真空断路器（极柱型）采用了固体绝缘结构—集成固封极柱，实现了免维护。
VS1真空断路器在开关柜内的安装形式既可以是固定式，也可以是可抽出式的，还可安装于框架上使用。
一、断路器主体结构●普通型断路器主体部分导电回路设置在用绝缘材料制成的圆柱状绝缘筒内。
这种结构可以使得真空灭弧室免受外界环境影响和机械的损害。
断路器主体安装在做成托架状的断路器操动机构外壳的后部。
视使用场所情况，可在绝缘筒上增装一个防尘盖（作为附加装置），这种设计有助于防止闪络的发生，并作为断路器内部污秽的附加保护。
在实际使用当中，额定电流1250A及以下等级在运行时可不必去除，额定电流1600A及以上等级运行时则必须去除。
●极柱型断路器极柱设计为圆柱形，安装在作成托架状的操作机构外壳的后部。
断路器极柱的导电部分封闭在环氧树脂套筒内，以免受冲击和外部环境影响。
二、断路器操动机构的结构操动机构为弹簧储能操作机构，一台操动机构操作三相真空灭弧室。
操动机构主要包括两个储能用拉伸弹簧、合闸储能装置、传力至各相灭弧室的连板、拐臂以及分闸脱扣装置，此外，在框架前方还装有诸如储能电动机、脱扣器、辅助开关、控制设备、分合闸按钮、手动储能轴、储能状态指示牌、合分闸指示牌等部件。

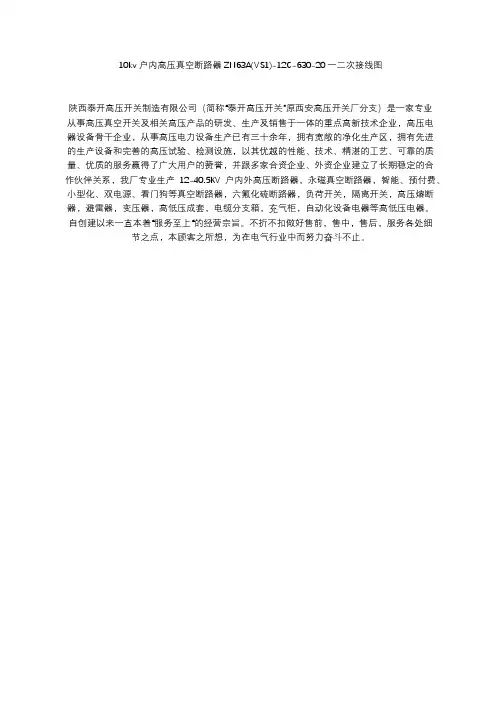

10kv户内高压真空断路器ZN63A(VS1)-12C-630-20一二次接线图陕西泰开高压开关制造有限公司（简称“泰开高压开关”原西安高压开关厂分支）是一家专业从事高压真空开关及相关高压产品的研发、生产及销售于一体的重点高新技术企业，高压电器设备骨干企业，从事高压电力设备生产已有三十余年，拥有宽敞的净化生产区，拥有先进的生产设备和完善的高压试验、检测设施，以其优越的性能、技术、精湛的工艺、可靠的质量、优质的服务赢得了广大用户的赞誉，并跟多家合资企业、外资企业建立了长期稳定的合作伙伴关系，我厂专业生产12-40.5KV户内外高压断路器，永磁真空断路器，智能、预付费、小型化、双电源、看门狗等真空断路器，六氟化硫断路器，负荷开关，隔离开关，高压熔断器，避雷器，变压器，高低压成套，电缆分支箱，充气柜，自动化设备电器等高低压电器。
自创建以来一直本着“服务至上“的经营宗旨。
不折不扣做好售前，售中，售后，服务各处细节之点，本顾客之所想，为在电气行业中而努力奋斗不止。
陕西泰开高压开关厂是中国高压开关行业定点生产厂家，已成为我国高压开关设备的研发和生产基地，特别在城网、农网改造和电站改造中一站式供应单位，是国家经贸委城乡电网建设、改造所需设备***的生产企业，坚持走高新技术之路，坚持高新技术产品的研发，近年来陆续开发了10KV智能永磁快速真空断路器，高压智能双电源自动转换装置等，并针对智能电网的新要求，高压断路器本体能更快速地动作，具有更小的分散性、更高的可靠性，终达到同步关合的要求，而随着我国电网不断扩大及用电负荷的迅猛增长，原有10KV电压等级配电网难以满足供电要求，公司适时开发出了24KV户外永磁快速真空断路器，特别是在小型化断路器上有全新的发展，针对35KV真空断路器取得了突破性的成功。
公司将结合对电力设备市场导向的分析，继续并努力开发高新产品。
真空断路器原理VS1(ZN63)-12户内中压固封式真空断路器是本公司自行研制、开发的新一代真空断路器，真空断路器品适用在以空气为绝缘的户内式开关，用于交流50Hz、额定电压12kV及以下的电网中起控制和保护作用，真空断路器在频繁操作和需要开断短路电流的场合下具有极为优良的性能、完全满足自动重合闸的要求并具有高的可靠性操作与使用寿命。
一、VS1真空断路器原理图二、以下是两种vs1真空断路器介绍：VS1真空断路器- 西安森源珠海自动化公司西安森源配电自动化设备有限公司提供的VS1真空断路器是空气绝缘的户内式开关设备元件。
断路器符合GB1984、DL/T403及IEC60056等标准的规定。
在正常使用条件下，只要在断路器的技术参数范围内，它就可以保证安全、可靠地运行于相应电压等级的电网中。
VS1真空断路器可在工作电流范围内进行频繁的操作或多次开断短路电流；机械寿命可高达30,000次，满容量短路电流开断次数可达50次。
VS1真空断路器适于重合闸操作并有极高的操作可靠性与使用寿命。
VS1真空断路器（普通型）采用了立式的绝缘筒防御各种气候的影响；且在维护和保养方面，通常仅需对操作机构做间或性的清扫或润滑。
VS1真空断路器（极柱型）采用了固体绝缘结构—集成固封极柱，实现了免维护。
VS1真空断路器在开关柜内的安装形式既可以是固定式，也可以是可抽出式的，还可安装于框架上使用。
一、断路器主体结构●普通型断路器主体部分导电回路设置在用绝缘材料制成的圆柱状绝缘筒内。
这种结构可以使得真空灭弧室免受外界环境影响和机械的损害。
断路器主体安装在做成托架状的断路器操动机构外壳的后部。
视使用场所情况，可在绝缘筒上增装一个防尘盖（作为附加装置），这种设计有助于防止闪络的发生，并作为断路器内部污秽的附加保护。
在实际使用当中，额定电流1250A及以下等级在运行时可不必去除，额定电流1600A及以上等级运行时则必须去除。
●极柱型断路器极柱设计为圆柱形，安装在作成托架状的操作机构外壳的后部。
断路器极柱的导电部分封闭在环氧树脂套筒内，以免受冲击和外部环境影响。
二、断路器操动机构的结构操动机构为弹簧储能操作机构，一台操动机构操作三相真空灭弧室。
操动机构主要包括两个储能用拉伸弹簧、合闸储能装置、传力至各相灭弧室的连板、拐臂以及分闸脱扣装置，此外，在框架前方还装有诸如储能电动机、脱扣器、辅助开关、控制设备、分合闸按钮、手动储能轴、储能状态指示牌、合分闸指示牌等部件。

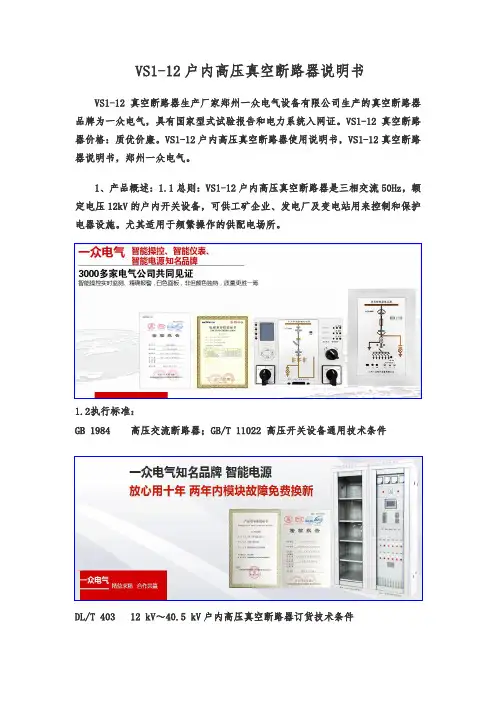

VS1-12户内高压真空断路器说明书VS1-12真空断路器生产厂家郑州一众电气设备有限公司生产的真空断路器品牌为一众电气，具有国家型式试验报告和电力系统入网证。
VS1-12真空断路器价格：质优价廉。
VS1-12户内高压真空断路器使用说明书，VS1-12真空断路器说明书，郑州一众电气。
1、产品概述：1.1总则：VS1-12户内高压真空断路器是三相交流50Hz，额定电压12kV的户内开关设备，可供工矿企业、发电厂及变电站用来控制和保护电器设施。
尤其适用于频繁操作的供配电场所。
1.2执行标准：GB 1984 高压交流断路器；GB/T 11022 高压开关设备通用技术条件DL/T 403 12 kV～40.5 kV户内高压真空断路器订货技术条件JB/T 3855 高压交流真空断路器1.3使用条件：1）正常使用条件：a) 环境温度：-25℃～+40℃；b) 海拔高度不超过1000m；c) 空气相对湿度：日平均值不大于95％，月平均值不大于90％；d) 饱和蒸气压：日平均值不大于2.2X10-3，月平均值不大于1.8X10-3 ；e) 地震烈度不超过8级;耐受地震能力（水平加速度）: <0.2 g ；f) 无火灾、爆炸、严重污秽、化学腐蚀及剧烈振动的场所;g) 由于主回路中的开合操作在辅助和控制回路上所感应的共模电压的幅值：≤1.6 kV。
2）特殊使用条件对于有别于正常使用条件下的特殊运行条件，请你务必与制造商进行协商并取得一致意见。
2 产品特点2.1断路器满足M2级、 E2级（274次）、C2级要求断路器按照GB1984的规定通过了第三方的验证。
2.2高可靠的模块化弹簧操动机构操动机构模块化设计，结构简单、维护方便，稳定性好。
2.3 良好的绝缘性能断路器主回路部分设置在由环氧树脂浇注的绝缘筒内。
这种结构能有效的防止包括外力冲击、污秽环境等因素对真空灭弧室及主回路绝缘的影响。
2.4 良好的分闸缓冲性能带导向的锥形活塞变阻尼油缓冲专利技术可减少断路器在分闸时动触头过冲或反弹幅值，降低断路器分闸时电弧重燃的概率，并提高真空灭弧室波纹管的机械寿命。

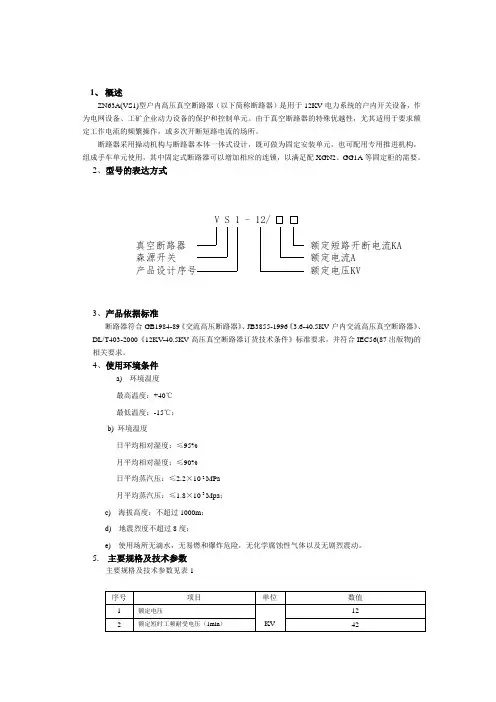

1、 概述ZN63A(VS1)型户内高压真空断路器（以下简称断路器）是用于12KV 电力系统的户内开关设备，作为电网设备、工矿企业动力设备的保护和控制单元。
由于真空断路器的特殊优越性，尤其适用于要求额定工作电流的频繁操作，或多次开断短路电流的场所。
断路器采用操动机构与断路器本体一体式设计，既可做为固定安装单元，也可配用专用推进机构，组成手车单元使用，其中固定式断路器可以增加相应的连锁，以满足配XGN2、GG1A 等固定柜的需要。
2、型号的表达方式V S 1 - 12/真空断路器森源开关产品设计序号额定短路开断电流KA 额定电流A 额定电压KV3、产品依据标准断路器符合GB1984-89《交流高压断路器》、JB3855-1996《3.6-40.5KV 户内交流高压真空断路器》、DL/T403-2000《12KV-40.5KV 高压真空断路器订货技术条件》标准要求，并符合IEC56(87出版物)的相关要求。
4、使用环境条件a) 环境温度最高温度：+40℃ 最低温度：-15℃； b) 环境温度日平均相对湿度：≤95% 月平均相对湿度：≤90% 日平均蒸汽压：≤2.2×10-3 MPa 月平均蒸汽压：≤1.8×10-3 Mpa ； c) 海拔高度：不超过1000m ； d) 地震烈度不超过8度；e) 使用场所无滴水，无易燃和爆炸危险，无化学腐蚀性气体以及无剧烈震动。
5. 主要规格及技术参数 主要规格及技术参数见表1*注：4000A需强制风冷6. 产品结构及工作原理6.1 主体结构断路器主体部分设置在由环氧树脂采用APG工艺浇注而成的绝缘筒内，这种结构能有效地防止包括外力冲击、污秽环境等外部因素对真空灭弧室的影响。
断路器主体安装在断路器框架后部，与操动机构连接成一个整体。
断路器在合闸位置时主回路电流路径：（参见图2）上出线座27经固定在灭弧室上的上支架26到真空灭弧室内部静触头，经动触头及其连接的导电夹、软连接，至下支架30到下出线座31.断路器出厂时各电流等级均装有防尘绝缘筒盖，在实际使用中，额定电流1250A及以下等级运行时可不必去除，额定电流1600A及以上等级运行时必须去除。
1 概述VS1 <ZN63A型户内高压真空断路器<以下简称断路器是用于12 kV 电力系统的户内开关设备,作为电网设备、工矿企业动力设计的保护和控制单元。
由于真空断路器的特殊优越性,尤其适用于要求额定工作电流的频繁操作,或多次开断短路电流的场所。
断路器采用操动机构与断路器本体一体式设计,既可作为固定安装单元,也可配用专用推进机构,组成手车单元使用,其中固定式断路器可以增加相应的机械联锁,以满足配XGN2、GG1A、GGX等固定柜的需要。
2 型号的表达方式V S 1 - 12 / □-□真空断路器额定短路开断电流kA Vacuum circuit-breaker森源开关Senyuan Switch额定电流A产品设计序号额定电压kV3 产品依据的标准断路器符合GB 1984-2003《高压交流断路器》、 3855-1996《3.6 ~ 40.5 kV 户内交流高压真空断路器》、DL /T 403-2000《12~40.5 kV 高压真空断路器订货技术条件》标准要求,并符合IEC62271-100:2001的相关要求。
4 使用环境条件a环境温度最高温度:+40ºC最低温度:-15ºCb环境湿度日平均相对湿度:≤95%月平均相对湿度:≤90%日平均蒸气压:≤2.2×10-3 MPa月平均蒸气压:≤1.8×10-3 MPac海拔高度:不超过1000m;d地震烈度不超过8度;e周围空气没有明显地受到尘埃、烟、腐蚀性和/或可燃性气体、蒸气或盐雾的污染。
注:超出以上正常使用环境条件的要求,需与厂方协商。
5 主要规格及技术参数主要规格及技术参数见表一<本表为配国产灭弧室的参数,配西门子、西屋等灭弧室的略有差异,此略表一序号项目单位数值1.额定电压kV 122.额定短时工频耐受电压<1 min423.额定雷电冲击耐受电压<峰值754.额定频率Hz 505.额定电流 A 63012506301250630 12501600 20002500 31501250 16002000 25003150 4000<11600 20002500 31504000<16.额定短路开断电流kA 20 25 31.5 40 507.额定短时耐受电流20 25 31.5 40 508.额定短路持续时间s 49.额定峰值耐受电流kA 50 63 80 100 12510.额定短路关合电流50 63 80 100 12511.二次回路工频耐受电压<1 minV 200012.额定单个/背对背电容器组开断电流<2 A 630/400 <40 kA为800/40013.额定电容器组关合涌流<2kA 12.5<频率不大于1000Hz14.分闸时间ms 20~5015.合闸时间35~7016.机械寿命次20000<50 kA为10000次17.额定电流开断次数20000<50 kA为10000次18.额定短路电流开断次数次50 <40 kA为30 、50 kA为2019.动、静触头允许磨损累计厚度mm 320.额定合闸操作电压V AC 110/220 DC 110/22021.额定分闸操作电压22.储能电机额定电压AC 110/220 DC 110/22023.储能电机额定功率W 65<50kA为8024.储能时间s ≤1525.触头开距mm 11±126.超行程3.5±127.触头合闸弹跳时间ms ≤228.三相分、合闸不同期性≤229.平均分闸速度<触头分开~ 6 mmm/s 0.9~1.230.平均合闸速度<6 mm ~ 触头闭合0.5~0.831.触头分闸反弹幅值mm ≤332.主导电回路电阻µΩ≤60 <630A≤50 <1250A≤35<1600 ~ 2000A≤25<2500A 以上33.触头合闸接触压力N 2400±200 <20 kA 、25 kA 3100±200 <31.5 kA 4250±250 <40 kA7000±250 <50 kA34.额定操作顺序分-0.3S-合分-180S-合分分-180S-合分-180S-合分<50 kA注:<14000A需强制风冷;<2为需要时才提供的额定参数。
VS1（ZN63A）型户内高压真空断路器安装使用说明书常州森源开关有限公司SEN YUAN SWITCH CO., LTDC H A N G Z H O U1 概述VS1 （ZN63A）型户内高压真空断路器（以下简称断路器）是用于12 kV 电力系统的户内开关设备，作为电网设备、工矿企业动力设计的保护和控制单元。
由于真空断路器的特殊优越性，尤其适用于要求额定工作电流的频繁操作，或多次开断短路电流的场所。
断路器采用操动机构与断路器本体一体式设计，既可作为固定安装单元，也可配用专用推进机构，组成手车单元使用，其中固定式断路器可以增加相应的联锁，以满足配XGN2、GG1A等固定柜的需要2 型号的表达方式V S 1 - 12 / □-□真空断路器额定短路开断电流kAVacuum circuit-breaker森源开关Senyuan Switch额定电流A产品设计序号额定电压kV3 产品依据标准断路器符合GB 1984-89《交流高压断路器》、JB 3855-1996《3.6 ~ 40.5 kV 户内交流高压真空断路器》、DL /T 403-2000《12~40.5 kV 高压真空断路器订货技术条件》标准要求，并符合IEC 56 （87 出版物）的相关要求。
4 使用环境条件a ） 环境温度最高温度： +40ºC 最低温度： -15ºC b ） 环境湿度日平均相对湿度： ≤95% 月平均相对湿度：≤90%日平均蒸气压： ≤2.2×10-3 MPa 月平均蒸气压： ≤1.8×10-3 MPa c ） 海拔高度：不超过1000m ； d ） 地震烈度不超过8度；e ） 使用场所无滴水，无易燃和爆炸危险，无化学腐蚀性气体以及无剧烈震动。
5 主要规格及技术参数主要规格及技术参数见表1表1序号 项目 单位 数值 1. 额定电压122. 额定短时工频耐受电压（1 min ） 423. 额定雷电冲击耐受电压（峰值） kV 754. 额定频率 Hz 505. 额定电流A6301250 6301250 630 1250 1600 20002500 3150 1250 1600 2000 25003150 4000*1600 2000 2500 3150 4000* 6. 额定短路开断电流 20 25 31.5 40 50 7. 额定短时耐受电流 kA 202531.540508. 额定短路持续时间 s 49.额定峰值耐受电流50 63 80 100 125 10. 额定短路关合电流kA 50638010012511. 二次回路工频耐受电压（1 min ）V2000续表1序号项目单位 数值12. 额定单个/背对背电容器组开断电流 A 630/400 （40 kA 为800/400） 13. 额定电容器组关合涌流 kA 12.5（频率不大于1000Hz ）14. 分闸时间 20~50 15. 合闸时间 ms35~7016. 机械寿命20000（50 kA 为10000次）17. 额定电流开断次数（电寿命） 20000（50 kA 为10000次） 18. 额定短路电流开断次数 次50 （40 kA 为30 、50 kA 为20）19. 动、静触头允许磨损累计厚度 mm 320. 额定合闸操作电压 21. 额定分闸操作电压 AC 110/220 DC 110/220 22. 储能电机额定电压 VAC 110/220 DC 110/22023. 储能电机额定功率 W 80 24. 储能时间 s ≤15 25. 触头开距 11±1 26. 超行程mm3.5±1 27. 触头合闸弹跳时间 ≤2 28. 三相分、合闸不同期性ms ≤2 29. 平均分闸速度（触头分开~ 6 mm ） 0.9~1.2 30. 平均合闸速度（6 mm ~ 触头闭合） m/s 0.5~0.8 31. 触头分闸反弹幅值 mm ≤332. 主导电回路电阻µΩ≤50 （630A ） ≤45 （1250A ） ≤35（1600 ~ 2000A ） ≤25（2500A 以上）33. 触头合闸接触压力 N2400±200 （ 20 kA 、25 kA ）3100±200 （31.5 kA ） 4250±250 （ 40 kA ） 7000±250 （ 50 kA ） 34. 额定操作顺序分-0.3S-合分-180S-合分 分-180S-合分-180S-合分（50 kA ）*注：4000A 需强制风冷。
