SSt-805温湿度控制器使用说明书

.温湿度可程式控制器用户使用手册说明书产品介绍该产品采用计算机技术、先进的PID控制方法对环境的温湿度进行测量和控制，并可以与恒温恒湿设备配套使用。

★显示和控制界面直观清晰，轻触式选择菜单，简单易用，性能稳定可靠。

★程式控制灵活，给用户带来性能稳定，性价比高的高端产品。

主要性能指标：1.5寸真彩触摸薄屏；2.两种控制方式：程式/定值；3.传感器类型：3路PT100输入（可选电子传感器输入）；4.报警信号：4个DI外部故障报警；5.温度测量围：-40.00℃-150.00℃，（-20.00℃—150.00℃可定制）；6.湿度测量围：20%--98%RH，误差±1%RH（此型号可增加湿度控制）；7.界面语言类型：中文/英文；8.具备汉字输入功能；9.多种信号组合继电器输出，信号可进行逻辑运算（NOT,AND,OR,NOR,XOR），简称PLC编程能力；10.继电器控制方式多样化：参数->继电器模式，继电器->参数模式，逻辑组合模式，复合信号模式；11.程式编辑：可编10组程式，每组程式最大可编12段；外型尺寸：180×120×100(mm) (长×宽×深)安装开孔尺寸：170×110(mm) (长×宽)TFT分辨率：480×2721.接线端子：图12.设定值输入键数字设定输入键名称设定输入键①数字输入键，输入所要设置的数值后点击“ENT”即可，注:如果输入的数值超出设定围就会在键盘中显示“INPUT ERR ”输入错误。

②名称输入键：拼音、大、小写、数字、符号等输入，点击“拼音”可切换输入；③“SP”为空格键；④“ESC”退出输入；图2 图3⑤“CLR”清除输入；⑥“OK”确认输入。

3.主画面：部设定进入画面，在任何画面点击左上角的均可回到主画面；图44．监视画面：接通电源后约3秒后或在上图中点击“监视画面”进入以下界面：图5①温度设定值：设定本次实验的温度，定值状态时点击设定区域可直接设置；①②③⑤④⑥②湿度设定值：设定本次实验的适度，定值状态时点击设定区域可直接设置；③温度显示值：显示当前PT100探头感应的实际温度；④湿度显示值：显示当前PT100探头感应的实际湿度；⑤时间键：时间键：显示当前时间，点击此键，LCD画面就会关闭，虽然看不到画面，但仍然正常运行，再点击屏幕任何位置，画面自动开启；⑥启动键：运行启动/停止键。

Step 11. Enter to the Thermocouple Type Input Submenu Press d to display flashing, previously selected Thermocouple type.Step 12. Scroll through available selection of TC types Press b to sequence thru flashing Thermocouple types,(select k -for type "K" CHROMEGA TM /ALOMEGA TM )J K T E N DIN J R S B C - TC types J k t E N dN J R S b C - DisplayStep 13. Store TC typeAfter you have selected the Thermocouple type press d to store your selection, the instrument automatically advances to the next menu item.Step 14. Enter to Reading Configuration MenuThe display shows RDG Reading Configuration, which is the top menu for 4 submenus: Decimal Point, Degree Units, Filter Constant and Input/Reading Submenus.Step 15. Enter to Decimal Point Submenu Press dto show DEC Decimal Point.Step 16. Display the Decimal Point positionPress d again to display the flashing Decimal Point position.Step 17. Select the Decimal Point position Press b to select FFF.F Decimal Point position.Step 18. Store selected Decimal Point positionBy pressing d momentarily the Decimal Point position will be stored and the instrument will go to the next menu item.Step 19. Enter to Temperature Unit Submenu Display shows TEMP Temperature Unit.Step 20. Display available Temperature Units Press d to display the flashing Degree °F or °C .Step 21. Scroll through Temperature Units selection Press b to select °F Degree.Step 22. Store the Temperature UnitPress d to display momentarily that the Degree Unit has been stored and the instrument will go automatically to the next menu item.Step 23. Enter the Filter Constant Submenu Display shows FLTR Filter Constant Submenu.Step 24. Display the Filter Constant Value Submenu Press d to display the flashing, previously selected Filter Constant.Step 25. Scroll through available Filter Constants Press b to sequence thru Filter Constants 0001, 0002,0004, 0008, 0016, 0032, 0064and 0128.Step 26. Store the Filter ConstantPress d momentarily to store 0004Filter Constant and the instrument will automatically go to the next menu item.Step 27. Enter Alarm 1 MenuPress a until the ALR1Alarm 1 Menu appears on the Display. In the following steps we are going to DisableLatch, Active Above, Deadband 020.0, and above Setpoint 1Value will activate Alarm 1.Step 28. Select Latch Type SubmenuPress d to display flashing DSBL / ENBL .If flashing DSBL is displayed, press a , if ENBL is displayed, press b until DSBL is displayed, then press d to store and go to the next menu item.Step 29. Select the Above Type of Active Submenu Press d . If flashing ABoV Above is displayed, press a ,otherwise press b until ABoV is displayed. Press d to store and advance to next menu item.WARRANTY/DISCLAIMEROMEGA ENGINEERING, INC. warrants this unit to be free of defects in materials and workmanship for a period of 61 months from date of purchase. OMEGA’s WARRANTY adds an additional one (1) month grace period to the normal five (5) year product warranty to cover handling and shipping time. T his ensures that OMEGA’s customers receive maximum coverage on each product.If the unit malfunctions, it must be returned to the factory for evalua-tion. OMEGA’s Customer Service Department will issue an Authorized Return (AR) number immediately upon phone or written request. Upon examination by OMEGA, if the unit is found to be defective, it will be repaired or replaced at no charge. OMEGA’s WARRANTY does not apply to defects resulting from any action of the purchaser, includ-ing but not limited to mishandling, improper interfacing, operation outside of design limits, improper repair, or unauthorized modifica-tion. This WARRANTY is VOID if the unit shows evidence of having been tampered with or shows evidence of having been damaged as a result of excessive corrosion; or current, heat, moisture or vibration; improper specification; misapplication; misuse or other operating conditions outside of OMEGA’s control. Components in which wear is not warranted, include but are not limited to contact points, fuses, and triacs.OMEGA is pleased to offer suggestions on the use of its vari-ous products. However, OMEGA neither assumes responsibil-ity for any omissions or errors nor assumes liability for any damages that result from the use if its products in accordance with information provided by OMEGA, either verbal or writ-ten. OMEGA warrants only that the parts manufactured by the company will be as specified and free of defects. OMEGA MAKES NO OTHER WARRANTIES OR REPRESENTATIONS OF ANY KIND WHATSOEVER, EXPRESSED OR IMPLIED, EXCEPT THAT OF TITLE, AND ALL IMPLIED WARRANTIES INCLUDING ANY W ARRANTY OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE ARE HEREBY DISCLAIMED. LIMITATION OF LIABILITY: The remedies of purchaser set forth herein are exclusive, and the total liability of OMEGA with respect to this order, whether based on contract, warran-ty, negligence, indemnification, strict liability or otherwise, shall not exceed the purchase price of the component upon which liability is based. In no event shall OMEGA be liable for consequential, incidental or special damages.CONDITIONS: Equipment sold by OMEGA is not intended to be used, nor shall it be used: (1) as a “Basic Component” under 10 CFR 21 (NRC), used in or with any nuclear installation or activity; or (2) in medical appli-cations or used on humans. Should any Product(s) be used in or with any nuclear installation or activity, medical application, used on humans, or misused in any way, OMEGA assumes no responsibility as set forth in our basic WARRANT Y/DISCLAIMER language, and, additionally, purchaser will indemnify OMEGA and hold OMEGA harmless from any liability or damage whatsoever arising out of the use of the Product(s) in such a manner.RETURN REQUESTS/INQUIRIESDirect all warranty and repair requests/inquiries to the OMEGA Customer Service Department. BEFORE RE URNING ANY PRODUC (S) O OMEGA, PURCHASER MUS OB AIN AN AUTHORIZED RETURN (AR) NUMBER FROM OMEGA’S CUSTOMER SERVICE DEPART MENT (IN ORDER T O AVOID PROCESSING DELAYS). T he assigned AR number should then be marked on the outside of the return package and on any correspondence.FOR WARRANTY RETURNS, please have the followinginformation available BEFORE contacting OMEGA:1. Purchase Order number under which the product was PURCHASED,2.3. Model and serial number of the product under warranty, and Repair instructions and/or specific problems relative to the product.FOR NON-WARRANTY REPAIRS, consult OMEGA for current repair charges. Have the following information available BEFORE contacting OMEGA:1. P urchase Order number to cover the COST of the repair or calibration,2.3.Model and serial number of the product, and R epair instructions and/or specific problems relative to the product.OMEGA’s policy is to make running changes, not model changes, whenever an improvement is possible. This affords our customers the latest in technology and engineering.OMEGA is a trademark of OMEGA ENGINEERING, INC.© Copyright 2018 OMEGA ENGINEERING, INC. All rights reserved. T his document may not be copied, photocopied, reproduced, translated, or reduced to any electronic medium or machine-readable form, in whole or in part, without the prior written consent of OMEGA ENGINEERING, INC.MQS 3720/0818This Quick Start Reference provides information onsetting up your instrument for basic operation. Thelatest complete Communication and OperationalManual as well as free Software and ActiveXControls are available at or onthe CD-ROM enclosed with your shipment.The instrument is a panel mount device protected in accordance with EN 61010-1:2001, electrical safety requirements for electrical equipment for measurement, control and laboratory.Remember that the unit has no power-on switch. Building installation should include a switch or circuit-breaker that must be compliant to IEC 947-1 and 947-3. SAFETY:•Do not exceed voltage rating on the label located onthe back of the instrument housing.•Always disconnect power before changing signal andpower connections.•Do not use this instrument on a work bench withoutits case for safety reasons.•Do not operate this instrument in flammable orexplosive atmospheres.EMC:•Whenever EMC is an issue, always use shielded cables.•Never run signal and power wires in the same conduit.•Use signal wire connections with twisted-pair cables.•Install Ferrite Bead(s) on signal wire close to theinstrument if EMC problems persist.。

温湿度控制器的使用说明书使用说明书概述：感谢您选择使用我们的温湿度控制器。

本使用说明书将为您提供操作指导和详细参数说明，帮助您更好地使用该产品。

产品概述：本产品是一种具有温湿度检测与控制功能的设备，适用于室内温湿度的自动调节。

产品采用先进的传感器技术，控制精度高，性能稳定可靠，易于操作和安装，广泛应用于温室、工厂、药厂、实验室、仓库等场所。

使用方法：1.安装及接线本产品提供多种安装方式，用户可按照需要选择合适的方式进行安装。

为了保证操作安全，请先停止电源，并确认电路无电之后再进行接线。

2.操作电源启动后，本产品会自动开始检测环境温湿度，并将检测结果在屏幕上显示。

用户可通过屏幕上的按键调节目标温湿度值和工作模式。

也可通过RS485接口与计算机通信，进行实时数据采集和监测。

3.注意事项1）本产品请勿直放在阳光下或潮湿的环境中，避免受到过度照射或受潮而影响正常使用。

2）请勿随意打开产品外壳，以免影响产品性能。

3）为了保证产品性能，建议定期进行校准和维护，以确保其工作精度与可靠性。

4）本产品配有过温、过湿等保护功能，当环境温湿度超出设定范围时，控制器会自动停止工作，以避免对设备和环境的影响。

参数说明：1）功率电源：AC220V±10% 50/60HZ2）温度测量范围：-40℃~+100℃3）湿度测量范围：0%~100%RH4）温控精度：±0.5℃5）湿度控制精度：±5%RH6）安装方式：支持多种安装方式，包括嵌入式、壁挂式等。

结论：温湿度控制器是一种高性能、高精度的温湿度自动调节设备，适用于不同场合的使用需求。

本使用说明书提供了详细的产品参数和操作方法，我们相信您通过本说明书的阅读和理解，一定能更好地使用本产品。

同时，本公司也期待着您宝贵的建议和意见，以便更好地为您提供服务。

温湿度记录仪操作使用说明手册北京堃堃科技有限公司KSP_RTHN(4I)(4O)型温湿度记录仪操作使用说明手册1.产品简介KSP-RTHN(4I)(4O)型温湿度记录仪是我司基于新版《药品经营质量管理规范》（简称新版GSP规范），并结合研发温湿度监测系统多年来的行业经验，独立自主研发的一款完全适合新版GSP认证的温湿度记录仪。

2产品特征1性能优越，处理速度快。

基于ARM的STM32低功耗芯片，处理能力超强，远超传统单片机芯片。

1.精度高。

采用瑞士原装进口数字温湿度芯片，温湿度精度远高于国产芯片。

2.稳定性高。

从设计到生产层层严格把关。

3.美观大方，操作人性化。

3.应用场合KSP-RTHN(4I)(4O)型温湿度记录仪不仅可以完美应用于GSP认证，还可广泛用于疾控中心、家居、办公场所、酒店、餐厅、农业研究、食品、医药、化工、气象、环保、电子、实验室等领域。

4.综合参数1.尺寸与重量2.结构3.功能特性4.硬件及信号特性5.产品展示第一章显示整个屏幕划分为上部和下部，由一根黑色实线隔开，上部又划分为左部和右部。

屏幕上的各个细节的显示含义分别如下：一、上部：1.左部：从上向下每行依次为：1)用户标识编号(ID)。

用来指定不同的设备，因此在同一网络不允许出现两个相同标号的设备。

2)上级服务器类型。

此行共两个图标，同一时刻只能有一个图标被点亮。

左边图标被亮时，表示上级直连一级服务器（电脑），右边图标亮时表示直连的是二级服务器。

3)报警显示。

若此警铃图标被点亮说明有报警产生。

4)无线网络连接状态。

若选配GPRS设备连接则此图标会显示相应的网络强度。

2.右部：从上到下每行依次为：1)温度信息：此行的数值表示温度值，注意前面的H和L字母，在数值后面有温度单位，可以通过设置使设备在华氏和摄氏之间转换显示。

正常态：①显示实时温度值，并且字母H和L不会显示。

报警态：纯报警态（设备报警时用户操作使设备进入设定态，称为非纯报警态，此时警铃、报警音、报警灯仍然有效）时H和L不会同时被点亮。

温湿度控制器说明书1. 产品概述1.1 功能特点- 温湿度监测：能够实时监测环境的温度和湿度。

- 控制功能：根据设定值自动调节空气条件，以达到所需的目标温湿度。

- 报警系统：当环境超出预设范围时发出声音或光信号报警。

2. 安装与设置2.1 硬件安装步骤：a) 将控制器插入电源插座，并确保供电正常；b) 连接传感器并放置在需要检测的位置上；c) 根据用户手册连接其他外部设备（如加热、降低湿度等）。

2.2 软件设置步骤：a) 打开控制面板，在菜单中选择“设置”选项；b) 输入所需的目标温湿度数值，并保存更改；c) 配置报警参数，包括触发阈值和响应方式。

3.使用方法及操作指南3.１显示屏介绍:a）当前室内/室外温湖显示区域;b）工作模式显示区域;c ) 设置按钮:用于进入设置界面进行参数调整;d）报警指示灯:当温湿度超出设定范围时，会有声音或光信号提示。

3.２操作步骤:a) 打开电源，并确保控制器正常启动；b) 根据需要，在显示屏上选择所需的工作模式（如自动、手动等）；c ) 如果需要更改目标温湿度值，请按下“设置”按钮并根据菜单操作说明进行修改；d）观察当前环境数据和报警状态，必要时采取相应的行动。

4. 故障排除4.1 常见问题及解决方法：a) 控制器无法启动：检查电源连接是否正确。

b) 温湿度不准确：确认传感器位置是否合适，并重新校准系统。

c) 报警功能失效：检查配置文件中的阈值和响应方式。

5. 安全注意事项- 在使用过程中请遵循相关安全规定以及本产品用户手册提供的建议。

6.附件7.法律名词及注释：- 目标温湿度数值(Target Temperature and Humidity Value): 用户希望达到室内/室外空间里特定时间段内期待得到稳态条件下最佳的温度和湿度数值。

- 传感器(Sensor): 能够测量环境中特定物理量（如温度、湿度等）并将其转换为电信号输出的装置。

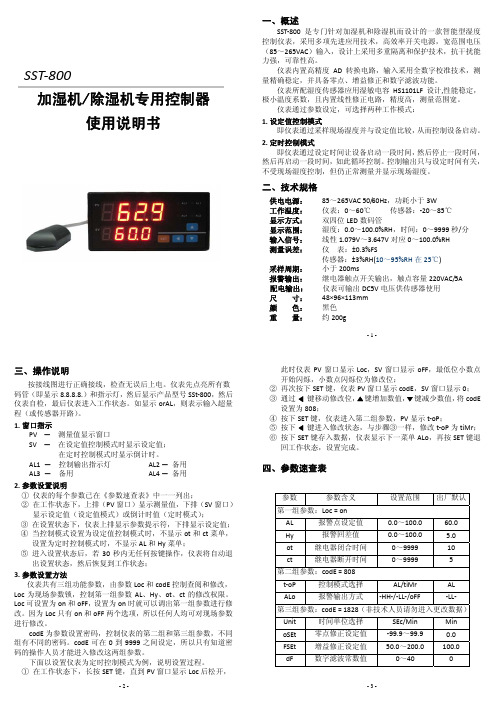

SST ‐800加湿机/除湿机专用控制器使用说明书- 1 -一、概述SST ‐800是专门针对加湿机和除湿机而设计的一款智能型湿度控制仪表，采用多项先进应用技术，高效率开关电源，宽范围电压（85～265VAC ）输入，设计上采用多重隔离和保护技术，抗干扰能力强，可靠性高。

仪表内置高精度AD 转换电路，输入采用全数字校准技术，测量精确稳定，并具备零点、增益修正和数字滤波功能。

仪表所配湿度传感器应用湿敏电容HS1101LF 设计,性能稳定，极小温度系数，且内置线性修正电路，精度高，测量范围宽。

仪表通过参数设定，可选择两种工作模式：1. 设定值控制模式即仪表通过采样现场湿度并与设定值比较，从而控制设备启动。

2. 定时控制模式即仪表通过设定时间让设备启动一段时间，然后停止一段时间，然后再启动一段时间，如此循环控制。

控制输出只与设定时间有关，不受现场湿度控制，但仍正常测量并显示现场湿度。

二、技术规格供电电源： 85～265VAC 50/60Hz ，功耗小于3W工作温度： 仪表：0～60℃ 传感器：‐20～85℃ 显示方式： 双四位LED 数码管显示范围： 湿度：0.0～100.0%RH ，时间：0～9999秒/分 输入信号： 线性1.079V ～3.647V 对应0～100.0%RH 测量误差： 仪 表：±0.3%FS传感器：±3%RH(10～95%RH 在25℃)采样周期： 小于200ms报警输出： 继电器触点开关输出，触点容量220VAC/5A 配电输出： 仪表可输出DC5V 电压供传感器使用 尺 寸： 48×96×113mm 颜 色： 黑色 重 量： 约200g- 2 -三、操作说明按接线图进行正确接线，检查无误后上电。

仪表先点亮所有数 码管（即显示8.8.8.8.）和指示灯，然后显示产品型号SSt ‐800，然后仪表自检，最后仪表进入工作状态。

如显示orAL ，则表示输入超量程（或传感器开路）。

智能型温湿度控制器使用说明书一、概述智能型湿湿度控制器采用安息字温湿度传感器，以数码管方式显示温度、温度值，带有风扇，加热器接点，并有加热器断线报警、传感器故障指法示等功能。

产品还可带有RS485通讯接口或报警开关量输出，用于实现环境温、湿度值及工作状态参数向上位机远传，适合无人值守变电站要求。

用户可通过按键编程任意设定温度、湿度的上下限，循环显示方式，通讯参数等。

产品抗干扰能力强，可靠性高，符合GB/T15309-1994标准。

二、主品特点◆生产工艺先进，产品品质先秀；◆采用集成数字温湿度传感器，测量精度高，接线方便；◆每一路测量对应2个控制输出接点，可分别接加热器和风扇；◆通过按键编程，用户可任意设定控制参数及控制器工作参数；◆仪表设定数据永久保存，掉电后不丢失；◆抗电磁干扰能力极强；◆具有密码保护功能；三、产品规格四、接线图五、产品操作指南5.1 面板显示介绍编号名称状态示例说明1 温度显示区xx.x℃显示当前通道测量湿度，图中显示为第一个传感器的湿度为38.7℃，显示范围-40.0-100.0℃。

编程时显示菜单及数据2 通道指示灯指示灯亮显示当前测量通道，CH1/CH2/CH3。

5.2 系统上电依照说明正确接线后，接通电源即进入工作状态。

5.3 测量在测量状态下，区域1、2、3显示当前测量通道及温度、湿度值、并且1-3个传感器通道的温湿度值可通道显示设置成手动切换及自动循环显示。

5.4 控制当环境的温度或湿度值满足预先设置的工作条件时，启动加热器或是风扇，同时对应的工作指示灯点亮。

5.5 系统设置模式在正常情况下，仪表处于正常工作状态，此时按下MENU键，进入系统设置模式，初始化密码为9999，此时要求用左右方向键将密码改为“0001”，按回车键进入主菜单。

进入主菜单后，区域1显示CH1，按回车键进入通道1工作参数设置，按左右键则切换到其它同一级菜单，这一级菜单有“CH2”，“CH3”，“CONN”，“DISP”，分别是设置通道2，设置通道3，设置通讯，设置显示模式。

温湿度控制器设计方案功能设计：一：通信协议本即符合Modbus RTU国际协议，应用说明如下：A：采集温度：01 04 00 00 00 01 C1 C2，回答：01 04 02 xx xx C1 C2其中：C1 C2为两字节CRC16（后面不再说明），xx xx为温度x10倍的16进制表示，如01 41=321，也就是32.1度B：采集温湿度：01 04 00 00 00 02 C1 C2，回答：01 04 04 xx xx yy yy C1 C2 其中：xx xx为温度x10倍的16进制表示，如01 41=321，也就是32.1度yy yy为湿度x10倍的16进制表示，如01 41=321，也就是32.1% C：内部参数用01 03 xx xx yy yy C1 C2读取其中：xx xx为第一个寄存器地址；yy yy为读取的寄存器个数功能03的回答各式同上述的功能04内部参数用01 06 xx xx yy yy C1 C2改写其中：xx xx为寄存器地址；yy yy为需要写入的新内容功能06的回答是100%回传原来的命令功能03/06具体应用请参考Modbus RTU手册，今将本机寄存器地址与对应的内容列下：地址内容0x0000 本模块地址，范围01-FF，出厂设置为010x0001 485口速度类别码出厂设置00 03 为9600BPS0x0002 模块名称0x0003 采集周期，出厂设置00 040x0004 制冷开关吸合温度出厂设置为40℃，也就是01 90 放大10倍0x0005 制热开关吸合温度出厂设置为0℃，也就是00 000x0006 抽湿开关吸合温度出厂设置为99%，也就是03 DE 放大10倍0x0007 加湿开关吸合温度出厂设置为0%，也就是00 000x0008 温度校准值出厂设置为00 000x0009 湿度校准值出厂设置为00 000x000A 高字节为温度控制回差，低字节为湿度控制回差出厂设置为14 140x000B 高字节为温度控制模式：00=加热模式，01=制冷模式低字节为湿度控制模式：00=全关闭，01=抽湿02=加湿0x000C 高字节为C/F设置00=摄氏01=华氏出厂设置00 低字节保留0x000D 高字节为密码1；低字节为密码2 出厂设置00 00二、界面显示：仪器地址：ID实时温度:例如35.4 0C制热模式标示符：当实时温度低于所设的定的温度值时，继电器吸合，此标示符闪烁，当高于设定值后，继电器断开，标示符停止闪烁制冷模式标示符：当实时温度高于于所设的定的温度值时，继电器吸合，此标示符闪烁，当低于设定值后，继电器断开，标示符停止闪烁实时湿度：例如：53%加湿标示符:当且只有在制冷模式下，湿度控制才起作用；当实时湿度低于设定的湿度值后，湿度继电器吸合此标示符闪烁，当实时湿度高于设定值后湿度继电器断开，此标示符停止闪烁三：拨动开关的使用：产品顶部配有设置开关一只，具有左拨，右拨，下按三个控制位A：正常显示下，下按开关，C闪动进入C/F选择与设置，左右拨动选择C或F，下按开关，C或F停止闪动。

自动温湿度监测系统操作规程第1页共2页1、目的：按照GSP规定，药品仓库应有自动监测，显示和记录温湿度状况及自动报警的设备，真正反映仓库的温湿度情况，提供了切实可行的数据，保证了储存药品的质量与安全。

2、范围：药品储存和运输。

3、职责：质管部、信息员、储运部、养护员及设备管理员，负责执行本规程。

4、内容：4.1、库区温湿度要求：4.1.1、冷库:温度2-10℃。

4.1.2、阴凉库：温度0-20℃，相对湿度35-75%4.1.3、常温库：10-30℃，相对湿度35%-75%4.2、温湿度监测器分布：为真实反映药品储存和运输温湿度情况，按仓库面积和运输设备的容积及验证结果，安装温湿度监测探头。

4.2.1、大库区每300平方米安装2个测点终端，每增加300平方米增加1个测点终端。

4.2.2、独立库房、冷藏车安装2个测点终端，保温箱安装1个测点终端。

4.3、在线监管系统的使用和维护4.3.1、养护员工作电脑上安装“自动化监测系统”便于随时检查储运温湿度控制情况，超范围及时采取措施，系统每隔1分钟更新一次测点温湿度数据，在药品储存过程中每隔30分钟自动记录一次实时温湿度数据，在运输过程中每隔5分钟自动记录一次实时温湿度数据，当监测的温湿度值超出规定范围时，系统每隔2分钟自动记录一次实时温湿度数据，电脑中可查历史记录、当前温湿度监测数据、温湿度超标记录。

记录至少保持5年。

4.4、温湿度超标后处理4.4.1、药品储存温湿度超标，系统能够实现就地和远程采用短信通讯的方式向3名指定人员发出报警信息，温湿度超标后应及时采取措施，使温湿度符合规定要求，并在系统中记录采取措施情况4.5、每年对温湿度自动监测系统进行验证，对显示器进行校准。

030温湿度控制器安装使用说明书V2.0申明版权所有，未经本公司之书面许可，此手册中任何段落，章节内容均不得被摘抄、拷贝或以任何形式复制、传播，否则一切后果由违者自负。

本公司保留一切法律权利。

本公司保留对手册所描述之产品规格进行修改的权利，恕不另行通知。

订货前，请垂询当地代理商以获悉本产品的最新规格。

江苏安科瑞电器制造有限公司吴磊磊提供135********目录前言 (1)1概述 (1)2工作原理 (1)一WH系列普通型温湿度控制器 (1)1型号说明 (1)2技术指标 (2)3产品规格及功能 (2)4接线方式 (4)二WHD系列智能型温湿度控制器 (5)1型号说明 (5)2技术指标 (5)3产品规格及功能 (6)4接线方式 (6)5产品操作指南 (8)6通讯指南 (11)三传感器 (15)1概述 (15)2型号说明 (15)前言：温湿度控制器简介1概述温湿度控制器产品主要用于中高压开关柜、端子箱、环网柜、箱变等设备内部温度和湿度的调节控制。

可有效防止因低温、高温造成的设备故障以及受潮或结露引起的爬电、闪络事故的发生。

产品分为WH普通型系列和WHD智能型系列。

产品符合国标GB/T15309-1994。

2工作原理温湿度控制器主要由传感器、控制器、加热器（或风扇等）三部分组成，其工作原理如下图所示：传感器检测箱内温湿度信息，并传递到控制器由控制器分析处理：当箱内的温度、湿度达到或超过预先设定的值时，控制器中的继电器触点闭合，加热器（或风扇）接通电源开始工作，对箱内进行加热或鼓风等；一段时间后，箱内温度或湿度远离设定值，控制器中的继电器触点断开，加热或鼓风停止。

除基本功能外不同型号还带有断线报警输出、变送输出、通信、强制加热鼓风等辅助功能。

一.WH系列普通型温湿度控制器1型号说明注：1.“组合外接”即同时有温度、湿度控制时，传感器置于同一外壳，由同一点采集温度、湿度信息。

2.传感器与控制器之间的连接线长度建议不要超过20米。
