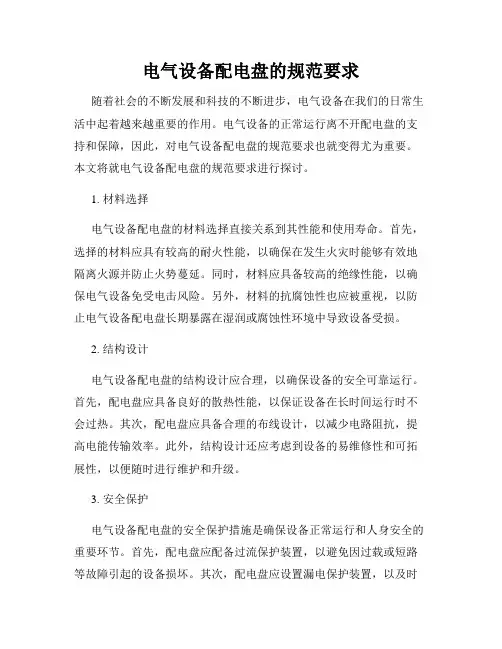

电气设备配电盘的规范要求随着社会的不断发展和科技的不断进步，电气设备在我们的日常生活中起着越来越重要的作用。
电气设备的正常运行离不开配电盘的支持和保障，因此，对电气设备配电盘的规范要求也就变得尤为重要。
本文将就电气设备配电盘的规范要求进行探讨。
1. 材料选择电气设备配电盘的材料选择直接关系到其性能和使用寿命。
首先，选择的材料应具有较高的耐火性能，以确保在发生火灾时能够有效地隔离火源并防止火势蔓延。
同时，材料应具备较高的绝缘性能，以确保电气设备免受电击风险。
另外，材料的抗腐蚀性也应被重视，以防止电气设备配电盘长期暴露在湿润或腐蚀性环境中导致设备受损。
2. 结构设计电气设备配电盘的结构设计应合理，以确保设备的安全可靠运行。
首先，配电盘应具备良好的散热性能，以保证设备在长时间运行时不会过热。
其次，配电盘应具备合理的布线设计，以减少电路阻抗，提高电能传输效率。
此外，结构设计还应考虑到设备的易维修性和可拓展性，以便随时进行维护和升级。
3. 安全保护电气设备配电盘的安全保护措施是确保设备正常运行和人身安全的重要环节。
首先，配电盘应配备过流保护装置，以避免因过载或短路等故障引起的设备损坏。
其次，配电盘应设置漏电保护装置，以及时发现电路中可能存在的漏电风险，并采取相应的措施。
另外，配电盘还应装备过压保护装置，以防止电气设备受到过高电压的损害。
4. 接地要求良好的接地系统是电气设备配电盘正常运行的基础。
接地对于保障设备的人身安全起着至关重要的作用。
因此，在电气设备配电盘的规范要求中，接地方式和方法应被准确地规定和要求，以确保接地系统能够有效地将电气设备的故障漏电流等导入地下，保护人身安全。
5. 标识要求对电气设备配电盘进行合理的标识可以使设备的操作、维护和故障排除更加方便。
因此，规范要求中应明确标识的内容和位置。
标识应清晰可见，以便快速辨认各个部分和连接线路。
此外，标识应使用耐用的材料，以防止标识消失或模糊。
综上所述，电气设备配电盘的规范要求直接关系到设备的安全运行和人身安全。

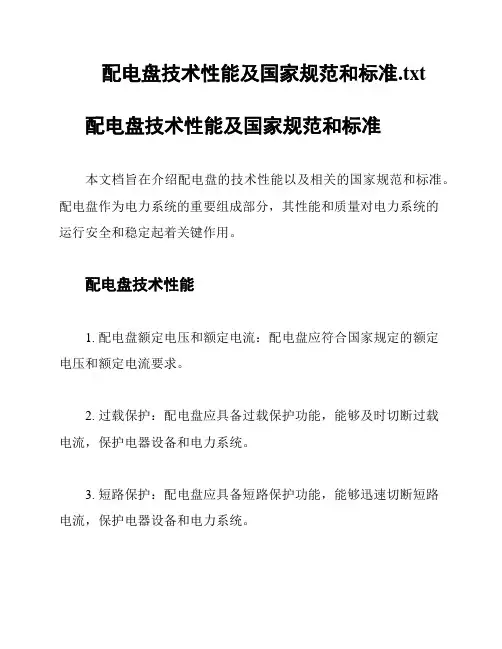

配电盘技术性能及国家规范和标准.txt配电盘技术性能及国家规范和标准本文档旨在介绍配电盘的技术性能以及相关的国家规范和标准。
配电盘作为电力系统的重要组成部分，其性能和质量对电力系统的运行安全和稳定起着关键作用。
配电盘技术性能1. 配电盘额定电压和额定电流：配电盘应符合国家规定的额定电压和额定电流要求。
2. 过载保护：配电盘应具备过载保护功能，能够及时切断过载电流，保护电器设备和电力系统。
3. 短路保护：配电盘应具备短路保护功能，能够迅速切断短路电流，保护电器设备和电力系统。
4. 耐久性：配电盘应具备较高的耐久性，能够长时间、稳定地运行，减少故障和维修次数。
5. 温升：配电盘在正常运行过程中，温升应符合国家规定的限制要求，以防止过热引发事故。
国家规范和标准1. GB 7251.1-2013《低压成套开关设备和控制设备》：这个标准规定了低压成套开关设备和控制设备的技术要求和测试方法。
2. GB/T .11-2013《低压成套开关设备和控制设备第2-3部分：配电盘》：这个标准详细规定了低压成套开关设备和控制设备中的配电盘的设计和制造要求。
3. GB/T .1-2014《低压配电装置和控制设备第1部分：配电盘（柜）》：这个标准规定了低压配电装置和控制设备中配电盘（柜）的技术要求和试验方法。
4. DL/T 1240-2013《电厂电气安装工程电气装置技术规范》：这个规范适用于电厂电气安装工程中的电气装置，其中包括配电盘的技术要求和规范。
请注意，文档中的信息基于已确认的国家规范和标准，准确性有所保证。
如需更详细的信息，请参考相关国家规范和标准的正式文件。
以上是有关配电盘技术性能及国家规范和标准的简要介绍。
祝您工作顺利！。

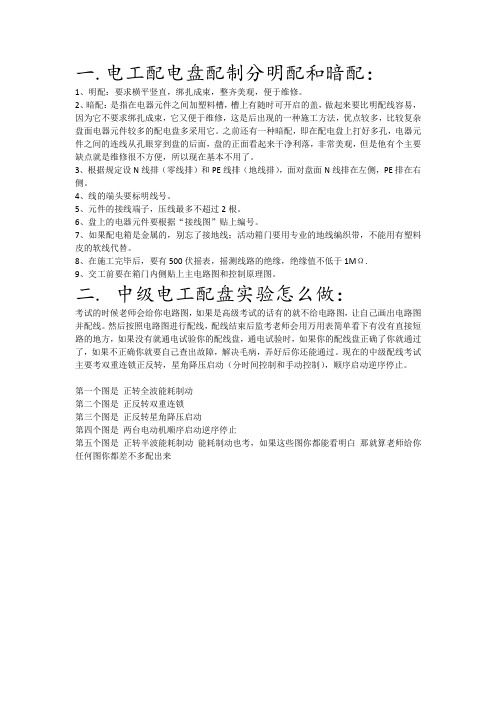

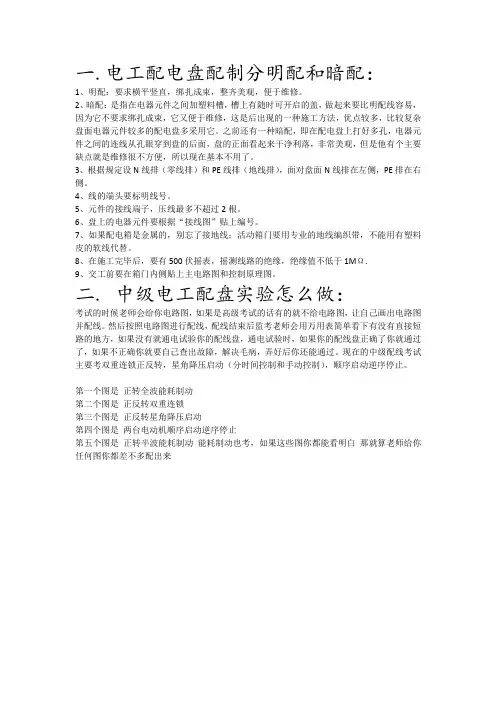

一.电工配电盘配制分明配和暗配：1、明配：要求横平竖直，绑扎成束，整齐美观，便于维修。
2、暗配：是指在电器元件之间加塑料槽，槽上有随时可开启的盖，做起来要比明配线容易，因为它不要求绑扎成束，它又便于维修，这是后出现的一种施工方法，优点较多，比较复杂盘面电器元件较多的配电盘多采用它。
之前还有一种暗配，即在配电盘上打好多孔，电器元件之间的连线从孔眼穿到盘的后面，盘的正面看起来干净利落，非常美观，但是他有个主要缺点就是维修很不方便，所以现在基本不用了。
3、根据规定设N线排（零线排）和PE线排（地线排），面对盘面N线排在左侧，PE排在右侧。
4、线的端头要标明线号。
5、元件的接线端子，压线最多不超过2根。
6、盘上的电器元件要根据“接线图”贴上编号。
7、如果配电箱是金属的，别忘了接地线；活动箱门要用专业的地线编织带，不能用有塑料皮的软线代替。
8、在施工完毕后，要有500伏摇表，摇测线路的绝缘，绝缘值不低于1MΩ.9、交工前要在箱门内侧贴上主电路图和控制原理图。
二. 中级电工配盘实验怎么做：考试的时候老师会给你电路图，如果是高级考试的话有的就不给电路图，让自己画出电路图并配线。
然后按照电路图进行配线，配线结束后监考老师会用万用表简单看下有没有直接短路的地方，如果没有就通电试验你的配线盘，通电试验时，如果你的配线盘正确了你就通过了，如果不正确你就要自己查出故障，解决毛病，弄好后你还能通过。
现在的中级配线考试主要考双重连锁正反转，星角降压启动（分时间控制和手动控制），顺序启动逆序停止。
第一个图是正转全波能耗制动第二个图是正反转双重连锁第三个图是正反转星角降压启动第四个图是两台电动机顺序启动逆序停止第五个图是正转半波能耗制动能耗制动也考，如果这些图你都能看明白那就算老师给你任何图你都差不多配出来。

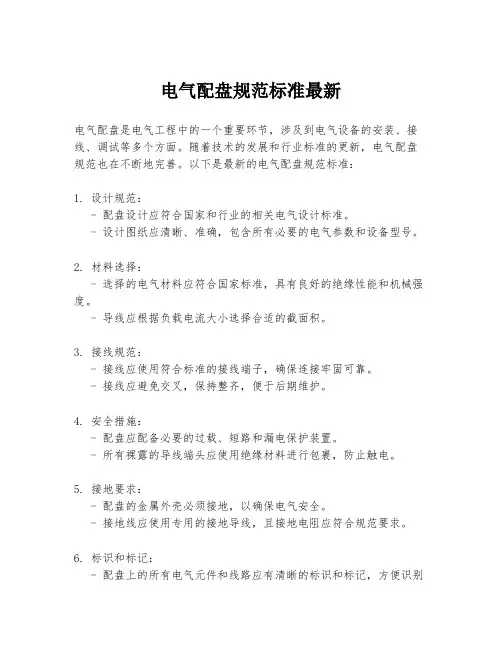

电气配盘规范标准最新电气配盘是电气工程中的一个重要环节，涉及到电气设备的安装、接线、调试等多个方面。
随着技术的发展和行业标准的更新，电气配盘规范也在不断地完善。
以下是最新的电气配盘规范标准：1. 设计规范：- 配盘设计应符合国家和行业的相关电气设计标准。
- 设计图纸应清晰、准确，包含所有必要的电气参数和设备型号。
2. 材料选择：- 选择的电气材料应符合国家标准，具有良好的绝缘性能和机械强度。
- 导线应根据负载电流大小选择合适的截面积。
3. 接线规范：- 接线应使用符合标准的接线端子，确保连接牢固可靠。
- 接线应避免交叉，保持整齐，便于后期维护。
4. 安全措施：- 配盘应配备必要的过载、短路和漏电保护装置。
- 所有裸露的导线端头应使用绝缘材料进行包裹，防止触电。
5. 接地要求：- 配盘的金属外壳必须接地，以确保电气安全。
- 接地线应使用专用的接地导线，且接地电阻应符合规范要求。
6. 标识和标记：- 配盘上的所有电气元件和线路应有清晰的标识和标记，方便识别和维护。
- 标识应使用耐磨损、不易褪色的材料。
7. 环境适应性：- 配盘应能适应安装环境的温度、湿度等条件，保证长期稳定运行。
8. 调试和测试：- 在配盘安装完成后，应进行全面的调试和测试，确保所有功能正常。
- 测试应包括但不限于绝缘电阻测试、接地电阻测试和功能测试。
9. 维护和检查：- 定期对配盘进行维护和检查，及时发现并解决潜在的安全隐患。
10. 文档和记录：- 配盘的所有设计、安装、调试和维护过程都应有详细的文档记录，便于追溯和管理。
随着技术的进步和行业标准的更新，电气配盘规范也会不断进行修订和完善。
因此，从业人员应持续关注最新的行业动态和标准变化，以确保工程质量和安全。
电气配盘标准
Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】
电气配盘标准
1.电气配盘前需要按照电气图纸做必要的解读了解，并严格按照电气图纸要求作业。
2.走线要求整洁，美观，大方。
3.配盘需使用正确合理的劳动工具以保证作业时不对电气元件造成不必要的损伤。
4.配盘走线时线槽中不允许有多余电线但单根电线仍需要保有适当余量，可以酌情定量保证整体美观整洁的要求。
5.所有配线要求牢固简洁，确保电线正确压紧，若在接线过程中有接线端子损坏需立即更换并保证电线正确无误的接入。
6.电气图纸中电源指示灯与警灯必须严格区分开来，相应电气件保证线号正确无误接至对应适当位置。
7.接触器上的三相电源必须保证正确无误的接在控制柜内对应的接线端子上，线号确保正确无误，U,V,W必须一一对应。
8.针形线鼻，U型线鼻根据不同的接线端子需要使用对应型号以保证接线的稳定性，整洁。
9.配盘过程中不得多接线，漏接线。
10.甩线作业时必须保证线端两端线号一一对应并严格按照电气图纸要求接线。
11.线缆中24V电源线默认棕色，蓝色接负，电线颜色需要比较电气图纸要求来做，并保证一一对应。
12.白色透明热缩管需根据线鼻型号尺寸使用以保证端子整洁美观，不留痕迹。
13.甩线作业时终端需留出适当余量，剥线作业时电缆黑色护套需剥出20.0mm左右。

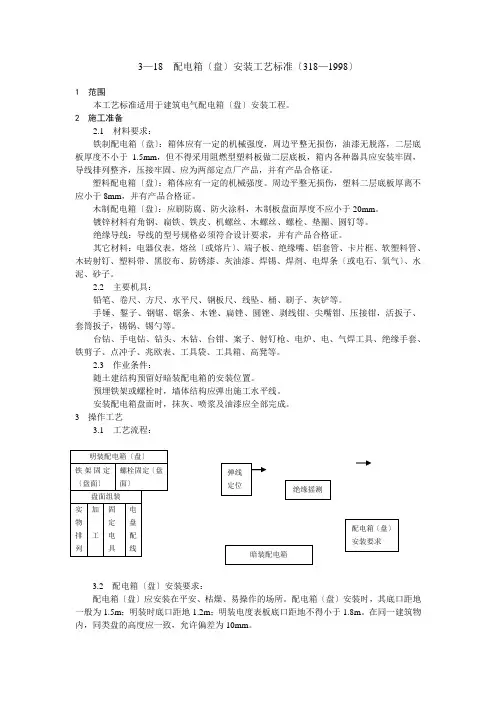

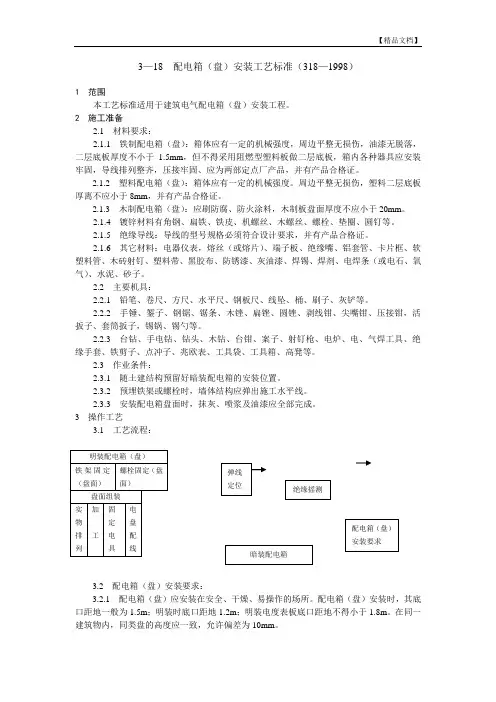

3—18 配电箱（盘）安装工艺标准（318—1998）1 范围本工艺标准适用于建筑电气配电箱（盘）安装工程。
2 施工准备2.1 材料要求：2.1.1 铁制配电箱（盘）：箱体应有一定的机械强度，周边平整无损伤，油漆无脱落，二层底板厚度不小于1.5mm ，但不得采用阻燃型塑料板做二层底板，箱内各种器具应安装牢固，导线排列整齐，压接牢固、应为两部定点厂产品，并有产品合格证。
2.1.2 塑料配电箱（盘）：箱体应有一定的机械强度。
周边平整无损伤，塑料二层底板厚离不应小于8mm ，并有产品合格证。
2.1.3 木制配电箱（盘）：应刷防腐、防火涂料，木制板盘面厚度不应小于20mm 。
2.1.4 镀锌材料有角钢、扁铁、铁皮、机螺丝、木螺丝、螺栓、垫圈、圆钉等。
2.1.5 绝缘导线：导线的型号规格必须符合设计要求，并有产品合格证。
2.1.6 其它材料：电器仪表，熔丝（或熔片）、端子板、绝缘嘴、铝套管、卡片框、软塑料管、木砖射钉、塑料带、黑胶布、防锈漆、灰油漆、焊锡、焊剂、电焊条（或电石、氧气）、水泥、砂子。
2.2 主要机具：2.2.1 铅笔、卷尺、方尺、水平尺、钢板尺、线坠、桶、刷子、灰铲等。
2.2.2 手锤、錾子、钢锯、锯条、木锉、扁锉、圆锉、剥线钳、尖嘴钳、压接钳，活扳子、套筒扳子，锡锅、锡勺等。
2.2.3 台钻、手电钻、钻头、木钻、台钳、案子、射钉枪、电炉、电、气焊工具、绝缘手套、铁剪子、点冲子、兆欧表、工具袋、工具箱、高凳等。
2.3 作业条件：2.3.1 随土建结构预留好暗装配电箱的安装位置。
2.3.2 预埋铁架或螺栓时，墙体结构应弹出施工水平线。
2.3.3 安装配电箱盘面时，抹灰、喷浆及油漆应全部完成。
3 操作工艺3.1 工艺流程：3.2 配电箱（盘）安装要求：3.2.1 配电箱（盘）应安装在安全、干燥、易操作的场所。
配电箱（盘）安装时，其底口距地一般为1.5m ；明装时底口距地1.2m ；明装电度表板底口距地不得小于1.8m 。
配电箱（盘）安装工艺标准前言配电箱（盘）作为电气系统中的重要组成部分，安装质量直接关系到电气系统运行的可靠性和安全性。
本文档旨在明确配电箱（盘）的基本工艺标准及要求，规范配电箱（盘）的安装质量，确保整个电气系统的稳定运行。
安装准备现场勘测在安装配电箱（盘）之前，要对现场进行认真勘测，确定合适的安装位置、布置方式和各配电线路走向。
在勘测的同时，还应对配电箱（盘）的安装方案进行规划和设计。
选材采购选材采购是配电箱（盘）安装中至关重要的一步，需要选择符合标准的配电箱（盘）、电缆、插头插座等配合件，保证其质量和安全性。
自备工具为保证安装过程的顺利进行，需要准备好必要的工具，如扳手、刀具、钳子、搬运工具等。
安全措施在安装配电箱（盘）过程中，要保证工作人员的人身安全：1.工作人员必须穿着符合标准的安全鞋、安全帽等防护装备，切勿穿戴过于宽松的衣物。
2.工作场所要保持整洁，切勿堆放任何杂物。
3.如果需要使用梯子和踏板，则必须保证其稳定性、可靠性。
安装步骤预处理确定配电箱（盘）的安装位置和方位，开好电源前端自备接线端子，拆掉配电箱（盘）内保护物，检查各接线端子的紧固情况和标识是否规范。
接线根据现场勘测的结果，合理安排电缆走向和长度，防止电缆过长而造成过多的损失。
接线前应根据接线板的编号与配电箱（盘）内编号进行核对，并将电缆线芯、电缆铜被插入接线端子，并进行紧固。
接线后应进行漏电测试，测试过程中应隔离开关合上。
固定配合件配电箱（盘）的安装高度与距离、电缆两端的固定需要符合设计方案。
确定好高度、距离后，应对电缆进行引导，并对其进行固定，以避免其松动或者损坏。
绝缘处理电缆的绝缘处理需符合规格要求，必须保证绝缘完全正常，一旦发现电缆绝缘有缺陷必须及时更换，切勿出现漏电的现象。
交底安装完成后，在经过检测和测试验证之后，需要对用户进行交底，向用户介绍设备的用途、操作方法、维护等，确保用户了解并掌握设备的全面使用方法。
安装验收安装质量检测通过对配电箱（盘）安装质量进行检测，对安装是否合格进行评估，以确保安装符合规格要求。
![配盘工艺标准[精品]](https://uimg.taocdn.com/e077c73aec630b1c59eef8c75fbfc77da26997e5.webp)

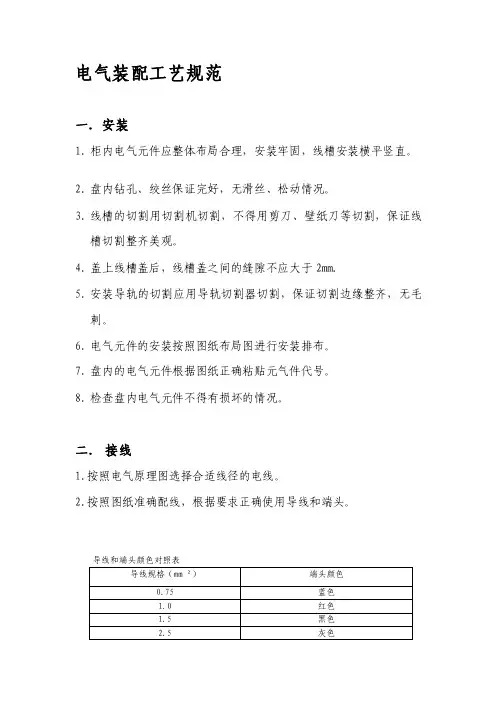

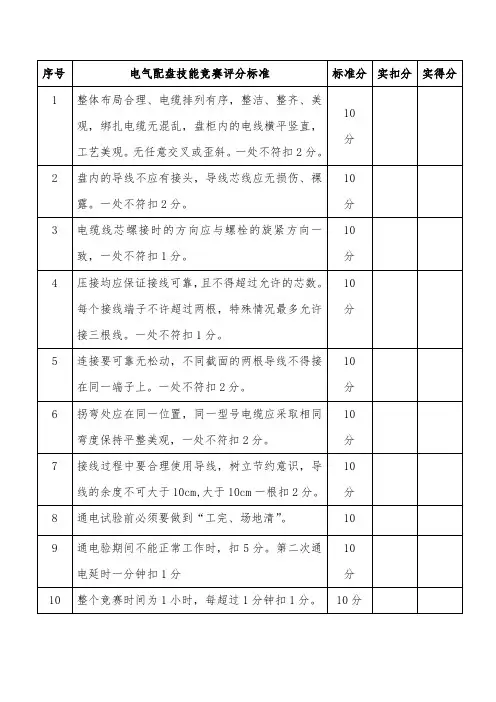

电气装配工艺规范一．安装1.柜内电气元件应整体布局合理，安装牢固，线槽安装横平竖直。
2.盘内钻孔、绞丝保证完好，无滑丝、松动情况。
3.线槽的切割用切割机切割，不得用剪刀、壁纸刀等切割，保证线槽切割整齐美观。
4.盖上线槽盖后，线槽盖之间的缝隙不应大于2mm.5.安装导轨的切割应用导轨切割器切割，保证切割边缘整齐，无毛刺。
6.电气元件的安装按照图纸布局图进行安装排布。
7.盘内的电气元件根据图纸正确粘贴元气件代号。
8.检查盘内电气元件不得有损坏的情况。
二．接线1.按照电气原理图选择合适线径的电线。
2.按照图纸准确配线，根据要求正确使用导线和端头。
导线和端头颜色对照表导线颜色选用表3.将适合的端头用压线钳压紧后，检查电线头不得比端头过长或过短，电线的薄皮长度约为8mm左右。
压接端头应牢固，无松动。
4.按照图纸正确标记每根导线的线号，线号要求清晰，方向一致。
水平走向导线：线号从左往右读垂直走向导线：线号从下往上读5.盘内的导线不应有接头，导线芯线应无损伤、裸露6.压接导线均应保证接线可靠，且不得超过允许的芯数。
每个接线端子不许超过两根，特殊情况最多允许接三根线。
7.连接要可靠无松动，两根导线不得压在同一端头上。
8.接线过程中要合理使用导线，树立节约意识，导线的余度不可大于20cm三．电缆1.电缆拐弯处应在同一位置，同一型号电缆应采取相同弯度保持平整美观2.电缆线应无悬空敷设情况，悬空处应加以固定。
3.电缆剥口处应用热缩管或绝缘胶带密封。
4.电缆的两端按照图纸绑扎电缆标牌，电缆芯标记清楚线号。
5.设备上的电缆不应有接头，芯线应无损伤、裸露。
6.设备配线时应尽量将动力线和控制线分开敷设。
四．接地1.带金属外壳或要求接地的元气件必须可靠接地，活动的箱体侧板或柜门也必须可靠接地。
2.接地线一定要牢固，无松动情况。
3.接地线用黄绿线区分。
4. 高电压或容易触电的位置，以及接地处必须粘贴相应的标志。
五．检查1.接线完毕后按图纸进行检查，用万用表检查系统接线是否正确，保证无断路、短路、漏线以及接线松动情况。
3—18 配电箱〔盘〕安装工艺标准〔318—1998〕1 范围本工艺标准适用于建筑电气配电箱〔盘〕安装工程。
2 施工准备2.1 材料要求：铁制配电箱〔盘〕：箱体应有一定的机械强度，周边平整无损伤，油漆无脱落，二层底板厚度不小于 1.5mm ，但不得采用阻燃型塑料板做二层底板，箱内各种器具应安装牢固，导线排列整齐，压接牢固、应为两部定点厂产品，并有产品合格证。
塑料配电箱〔盘〕：箱体应有一定的机械强度。
周边平整无损伤，塑料二层底板厚离不应小于8mm ，并有产品合格证。
木制配电箱〔盘〕：应刷防腐、防火涂料，木制板盘面厚度不应小于20mm 。
镀锌材料有角钢、扁铁、铁皮、机螺丝、木螺丝、螺栓、垫圈、圆钉等。
绝缘导线：导线的型号规格必须符合设计要求，并有产品合格证。
其它材料：电器仪表，熔丝〔或熔片〕、端子板、绝缘嘴、铝套管、卡片框、软塑料管、木砖射钉、塑料带、黑胶布、防锈漆、灰油漆、焊锡、焊剂、电焊条〔或电石、氧气〕、水泥、砂子。
2.2 主要机具：铅笔、卷尺、方尺、水平尺、钢板尺、线坠、桶、刷子、灰铲等。
手锤、錾子、钢锯、锯条、木锉、扁锉、圆锉、剥线钳、尖嘴钳、压接钳，活扳子、套筒扳子，锡锅、锡勺等。
台钻、手电钻、钻头、木钻、台钳、案子、射钉枪、电炉、电、气焊工具、绝缘手套、铁剪子、点冲子、兆欧表、工具袋、工具箱、高凳等。
2.3 作业条件：随土建结构预留好暗装配电箱的安装位置。
预埋铁架或螺栓时，墙体结构应弹出施工水平线。
安装配电箱盘面时，抹灰、喷浆及油漆应全部完成。
3 操作工艺3.1 工艺流程：3.2 配电箱〔盘〕安装要求：配电箱〔盘〕应安装在平安、枯燥、易操作的场所。
配电箱〔盘〕安装时，其底口距地一般为1.5m ；明装时底口距地1.2m ；明装电度表板底口距地不得小于1.8m 。
在同一建筑物内，同类盘的高度应一致，允许偏差为10mm 。
安装配电箱〔盘〕所需的木砖及铁件等均应预埋。
挂式配电箱〔盘〕应采用金属膨胀螺栓固定。

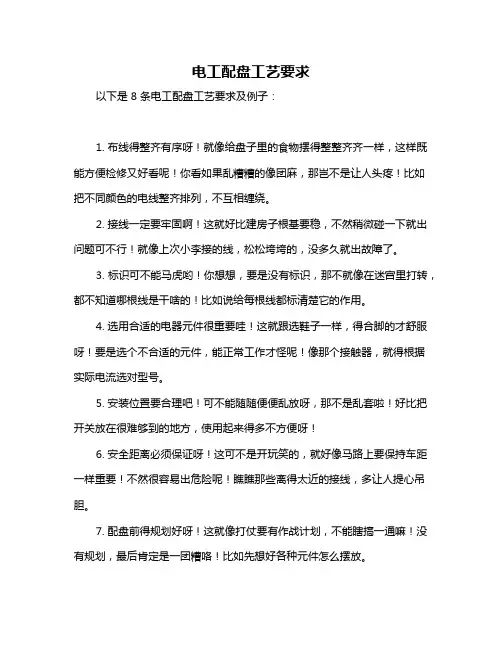

电工配盘工艺要求
以下是 8 条电工配盘工艺要求及例子：
1. 布线得整齐有序呀！就像给盘子里的食物摆得整整齐齐一样，这样既能方便检修又好看呢！你看如果乱糟糟的像团麻，那岂不是让人头疼！比如把不同颜色的电线整齐排列，不互相缠绕。
2. 接线一定要牢固啊！这就好比建房子根基要稳，不然稍微碰一下就出问题可不行！就像上次小李接的线，松松垮垮的，没多久就出故障了。
3. 标识可不能马虎哟！你想想，要是没有标识，那不就像在迷宫里打转，都不知道哪根线是干啥的！比如说给每根线都标清楚它的作用。
4. 选用合适的电器元件很重要哇！这就跟选鞋子一样，得合脚的才舒服呀！要是选个不合适的元件，能正常工作才怪呢！像那个接触器，就得根据实际电流选对型号。
5. 安装位置要合理吧！可不能随随便便乱放呀，那不是乱套啦！好比把开关放在很难够到的地方，使用起来得多不方便呀！
6. 安全距离必须保证呀！这可不是开玩笑的，就好像马路上要保持车距一样重要！不然很容易出危险呢！瞧瞧那些离得太近的接线，多让人提心吊胆。
7. 配盘前得规划好呀！这就像打仗要有作战计划，不能瞎搞一通嘛！没有规划，最后肯定是一团糟咯！比如先想好各种元件怎么摆放。
8. 工艺要精益求精呀！不能差不多就行啦！这可是关乎整个电路运行的呀！就像雕琢一件艺术品，要做到最好！试问，粗糙的配盘工艺能让人放心吗？
我的观点结论：电工配盘工艺要求真的很重要，每一项都得认真对待，这样才能做出高质量的配盘呀！。
3—18 配电箱〔盘〕安装工艺〔318—1998〕1 范围本工艺适用于建筑电气配电箱〔盘〕安装工程。
2 施工准备2.1 材料要求： 铁制配电箱〔盘〕：箱体应有一定的机械强度周边平整无损伤油漆无脱落二层底板厚度不小于1.5mm 但不得采用阻燃型塑料板做二层底板箱内各种器具应安装结实导线排列整齐压接结实、应为两部定点厂并有合格证。
塑料配电箱〔盘〕：箱体应有一定的机械强度。
周边平整无损伤塑料二层底板厚离不应小于8mm 并有合格证。
木制配电箱〔盘〕：应刷防腐、防火涂料木制板盘面厚度不应小于20mm 。
镀锌材料有角钢、扁铁、铁皮、机螺丝、木螺丝、螺栓、垫圈、圆钉等。
绝缘导线：导线的型规格必须符合设计要求并有合格证。
其它材料：电器仪表熔丝〔或熔片〕、端子板、绝缘嘴、铝套、卡片框、软塑料、木砖射钉、塑料带、黑胶布、防锈漆、灰油漆、焊锡、焊剂、电焊条〔或电石、氧气〕、水泥、砂子。
2.2 主要机具：铅笔、卷尺、方尺、程度尺、钢板尺、线坠、桶、刷子、灰铲等。
手锤、錾子、钢锯、锯条、木锉、扁锉、圆锉、剥线钳、尖嘴钳、压接钳活扳子、套筒扳子锡锅、锡勺等。
台钻、手电钻、钻头、木钻、台钳、案子、、电炉、电、气焊工具、绝缘手套、铁剪子、点冲子、兆欧表、工具袋、工具箱、高凳等。
2.3 作业条件：随土建构造预留好暗装配电箱的安装位置。
预埋铁架或螺栓时墙体构造应弹出施工程度线。
安装配电箱盘面时抹灰、喷浆及油漆应全部完成。
3 操作工艺3.1 工艺流程：3.2 配电箱〔盘〕安装要求：配电箱〔盘〕应安装在平安、枯燥、易操作的场所。
配电箱〔盘〕安装时其底口距地一般为1.5m ；明装时底口距地1.2m ；明装电度表板底口距地不得小于1.8m 。
在同一建筑物内同类盘的高度应一致允许偏向为10mm 。
安装配电箱〔盘〕所需的木砖及铁件等均应预埋。
挂式配电箱〔盘〕应采用金属膨胀螺栓固定。
铁制配电箱〔盘〕均需先刷一遍防锈漆再刷灰油漆二道。
电气工程中的配电盘规范要求随着社会的快速发展和技术进步，电气工程在现代化建设中起到了至关重要的作用。
作为电气系统的一个重要组成部分，配电盘在电力分配、保护和控制中扮演着关键角色。
为了确保电气设备的安全运行和有效管理，配电盘需要符合一定的规范要求。
本文将阐述电气工程中配电盘规范的一些基本要求。
一、配电盘设计与安装配电盘的设计和安装是保证其正常运行的重要环节。
首先，设计人员需要根据实际工程需要，综合考虑电气负荷、用电方式和环境条件等因素，合理确定配电盘的类型、容量和配置等参数。
其次，配电盘的安装应符合国家相关标准和规范，确保其牢固可靠、接地良好，并满足电路的走向和电缆布线要求。
同时，为了方便操作与维护，配电盘的布局应合理且易于识别。
二、配电盘的电气连接配电盘的电气连接是其功能正常发挥的基础。
在电气连接方面，首先要注重接线的质量与可靠性。
工作人员必须严格按照设计方案进行接线，确保导线的截面积、接触面积和紧固力等满足要求。
特别要注意对大电流设备的接线，要采用合适的导线截面，防止因接触电阻过大而引起过热。
此外，应使用质量可靠的连接器和绝缘材料，以防止接触松动和电气短路等问题。
三、配电盘的工作环境配电盘通常安装在密闭房间或机柜内，其工作环境对设备的正常运行和寿命有着重要影响。
为了保证工作环境的适宜性，首先应确保配电盘所处的房间或机柜通风良好，温度适宜，湿度控制在合理范围内。
其次，在选择配电盘时要考虑周围环境的特殊性，例如高温、潮湿、腐蚀性气体等，选择相应的防护等级和材料进行防护。
四、配电盘的安全保护配电盘在使用过程中需要具备一定的安全保护功能。
首先是过载保护，配电盘应配备合适的过载保护装置，能够监测电气负荷情况，并及时切断故障电路，以防止设备过载烧毁。
其次是短路保护，配电盘应具备短路保护装置，能够快速切断短路电流，保护设备和人身安全。
此外，还应安装漏电保护器、电涌保护器等装置，确保电气设备和使用者的安全。
五、配电盘的定期检查与维护为了保持配电盘的良好工作状态，定期检查与维护是必不可少的。
配盘施工规范1 目的本规范规定了电气配盘组配盘标准，及检验员确认检验产品是否合格作为指导依据。
2 适用范围本公司电气配盘所有产品。
3 元件标识3.1颜色、字号、位置图1.0标签●标签颜色：白底黑字●标签尺寸：12*30mm●标签字体：12号●标签位置：如图1.2图1.3（贴在元件线槽上方，要求一致、无倾斜、水平放置）3.2配盘操作员标识、待检标识图1.13.3 线槽图1.2标准机 图1.3非标机电盘左、右、上方布线槽力求遮盖住电盘边缘，以看不到电板剪切线为要求。
配盘确认完成后贴在盘底左下角固定孔或安装孔应避开线槽、接线端子，允许在拆卸方便的元件下方开孔。
直角拐角处两线槽要90º相交，线槽盖相接缝隙不超过1mm。
线槽尺寸：公司大致有3种25、30、50根据图纸选用尺寸型号。
4 布线4.1顺序要求：先布主线路（强电）→控制线路→弱信号线路（通讯、脉冲、模拟量、编码器、PLC输入等）。
4.2导线余量：线槽布线力求导线长短适中，连接端的导线长度余量为20mm或两个线鼻（或线卡）的长度。
4.3剥线：剥线时注意不能伤及铜丝，不能有掐痕，导线露出绝缘层的长度为完全插入线鼻且前后方不露铜丝为宜。
较细导线0.252以下的应压入线鼻1/2的绝缘层以增强其强度。
4.4配线：横平竖直，元件到线槽间的线，不能弯曲、倾斜，多根线要排列整齐，线号向上，线号后面的导线应有一定弯曲曲率且多根导线要尽量保持曲率一致。
屏蔽线电缆要将两端屏蔽层接地并用热缩管2cm-4cm护套4.5线号：同线径的线号管截取长度应一致且两端截齐，线号打印清晰、居中、附着力强，穿入线鼻松紧适当，不易脱落。
线号管长度以多出线鼻8mm为宜（1.5mm²约长13mm，2.5 mm²约长15mm）。
4.6盘外线要求：盘外布线留线适度排列整齐，尽量避免交叉、缠绕，导线应穿管保护，外露多根电缆应进行标识并绑扎整齐，移动的电缆要防止断线和损坏。
电气工程中的配电盘规范要求详解配电盘是电气工程中的重要设备之一，它负责将电源输入线路分配到不同的电气设备或负载上，保证电力系统的正常运行。
在实施配电盘的设计和安装过程中，必须遵守一系列的规范要求，以确保配电盘的安全可靠性和工作效率。
本文将对电气工程中配电盘的规范要求进行详细解析。
1. 配电盘的基本要求配电盘的设计应符合国家相关标准和规范，如《电气装置设计规范》、《建筑电气设计规范》等。
配电盘的基本要求包括以下几个方面：（1）材料选择：配电盘的外壳应采用不燃材料制造，具备一定的机械强度和绝缘性能，能够抵御酸碱腐蚀和电蚀。
内部导电部件应采用铜制或铝制材料。
（2）结构设计：配电盘应具备防尘、防潮、防腐蚀和防触电等功能，内部结构布局应合理，便于操作和维护。
（3）安全措施：配电盘应配备过载、短路、漏电等保护装置，用于监测和限制电流异常和漏电现象，防止电器事故的发生。
2. 配电盘的安装要求配电盘的安装应符合以下要求，确保其正常运行和使用的安全性：（1）安装位置：配电盘应安装在通风、干燥、无腐蚀性气体和易燃易爆物质的环境中，远离水源和潮湿地带。
（2）安装高度：配电盘的安装高度应便于操作和观察，操作面高度一般为1.4米。
（3）安装空间：配电盘的前方、上方和两侧应保留一定的安装空间，有利于散热和日常维护。
3. 配电盘的接线要求配电盘的接线应符合以下要求，保证电路连接的可靠性和正常运行：（1）导线规格：根据负载电流和电缆的长度选择合适的导线规格，确保电流传输的稳定性并防止过载。
（2）导线标识：每条导线应有明确的标识，易于辨认和排查故障。
（3）接线方式：采用可靠、安全的接线方式，如螺纹连接或压接方式，确保接点紧固、压合良好。
4. 配电盘的维护与保养为确保配电盘的长期稳定运行，应定期进行维护与保养，包括以下几个方面：（1）清洁：定期清洁配电盘及其周围环境，防止灰尘和杂物积累，影响散热和导电效果。
（2）检查：定期检查配电盘内部的接线是否松动、烧损、腐蚀等情况，及时修复或更换有问题的部件。
关于规范电气配盘的几条解决方法
电气配盘作为电气部门工作的重要一部分，涉及到电气部件的正常运行。
为了使得
控制柜运行更加安全，内部走线更加美观，接线更加准确，作出以下几点要求：
一、增加控制柜电气元件布局图。
1.可以明确元件位置，避免“装不下”，“碍事”等现象。
a：要求采购按照提供的尺寸购买或者采购提供电气元件尺寸。
2.根据说明书要求，标出元件之间相隔距离。
3.可以根据布局图估算预留线长度。
二、规范现有的电气原理图。
1.明确现有图纸模糊部分，使得配盘人员能够严格按照图纸接线。
2.保证图纸齐全，包括航空插头接线图、按钮站、面板按钮接线图。
三、图纸管理
每套设备至少保证一式二分。
配盘人员一份，流动一份。
四、实际操作中的具体要求
1.线槽横平竖直，安装牢固。
线槽截取面整齐，无折断无毛刺。
2.安装导轨要求水平无倾斜，保证割面边缘整齐，无毛刺。
3.线号要求清晰，方向一致，杜绝无号线头。
4.盘内电线端头必须接压接端头，保证牢固无松动。
5.压接导线时，不允许超过三根，保证连接可靠无松动。
6.保证箱内无杂物，干净整洁。
1。
电气配盘标准
Company Document number：WUUT-WUUY-WBBGB-BWYTT-1982GT
电气配盘标准1.电气配盘前需要按照电气图纸做必要的解读了解，并严格按照电气图纸要求作业。
2.走线要求整洁，美观，大方。
3.配盘需使用正确合理的劳动工具以保证作业时不对电气元件造成不必要的损伤。
4.配盘走线时线槽中不允许有多余电线但单根电线仍需要保有适当余量，可以酌情定量保证整体美观整洁的要求。
5.所有配线要求牢固简洁，确保电线正确压紧，若在接线过程中有接线端子损坏需立即更换并保证电线正确无误的接入。
6.电气图纸中电源指示灯与警灯必须严格区分开来，相应电气件保证线号正确无误接至对应适当位置。
7.接触器上的三相电源必须保证正确无误的接在控制柜内对应的接线端子上，线号确保正确无误，U,V,W必须一一对应。
8.针形线鼻，U型线鼻根据不同的接线端子需要使用对应型号以保证接线的稳定性，整洁。
9.配盘过程中不得多接线，漏接线。
10.甩线作业时必须保证线端两端线号一一对应并严格按照电气图纸要求接线。
11.线缆中24V电源线默认棕色，蓝色接负，电线颜色需要比较电气图纸要求来做，并保证一一对应。
12.白色透明热缩管需根据线鼻型号尺寸使用以保证端子整洁美观，不留痕迹。
13.甩线作业时终端需留出适当余量，剥线作业时电缆黑色护套需剥出左右。
