电气安装和接线规范

电气接（配）线规范及标准一、电气布管配线六步走第一步：电气识图“线路从什么地方来，到什么地方去”识图顺序：看标题栏和图纸目录→看总说明→看系统图→看平面布置图→看安装接线头图→看安装大样图→看设备材料表第二步：布管作为穿线管有两类，一是钢管，二是PVC管。

在布管中要求横平竖直，转弯处有一定的转弯半径。

如果线路很长，中间要设计过度接线盒。

在布管中每隔1.5—2.5米要有一个固定装置。

管中穿线余留空间不得少于60%电气布管工艺流程：弹线定位→加工管弯→稳住盒箱→暗管敷设第四步：对线对线的方法有很多，常用的有“两人对线法，高效的是单人对线法”第五步：导线连接（1）导线接头要紧密，牢固不能增加导线的电阻值。

（2）导线接头受力时的机械强度不能低于原导线的机械强度。

（3）导线接头包缠绝缘强度不能低于原导线绝缘强度，连接要牢固、紧密、包扎要良好。

二、电气配线原则低压电器配线原则手工布线时，应符合平直，整齐，紧贴敷设面，走线合理及接点不得松动便于检修等要求。

1、走线通道应尽可能少，同一通道中的沉底导线，按主.控电路分类集中，单层平行密排或成束，应紧贴敷设面。

2、同一平面的导线应高低一致或前后一致，不能交叉。

当必须交叉时，可水平架空跨越，但必须走线合理。

3、布线应横平竖直，变换走向应垂直90度。

4、上下触电若不在同一垂直线下，不应采用斜线连接。

5、导线与接线端子连接时，应不压绝缘层。

不反圈及露铜不大于1mm。

并做到同一元件.同一回来的不同接点的导线间距离保持一致。

6、一个接线端子上的连接导线不得超过两根。

7、布线时，严禁损伤线芯和导线绝缘。

8、导线截面不同时，应将截面大的放在下层，截面小的放在下层。

9、如果线路简单可不套编码套管。

元器件的安装1、组装前首先看明图纸及技术要求2、检查产品型号、元器件型号、规格、数量等与图纸是否相符3、检查元器件有无损坏4、必须按图安装(如果有图）5、元器件组装顺序应从板前视，由左至右，由上至下6、同一型号产品应保证组装一致性7、面板、门板上的元件中心线的高度应符合规定组装产品应符合以下条件：1、操作方便。

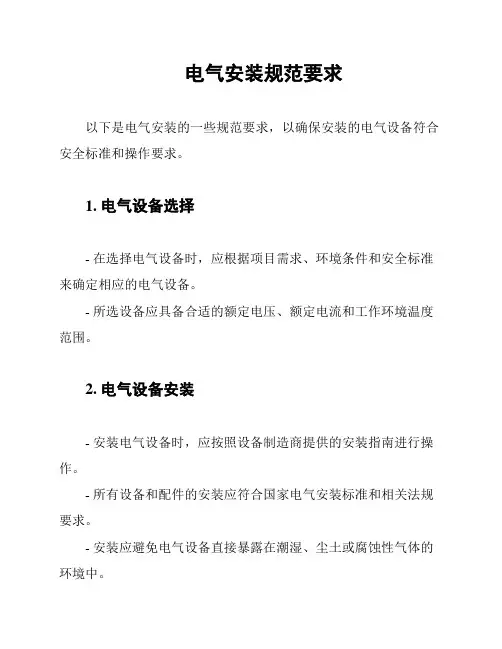

电气安装规范要求以下是电气安装的一些规范要求，以确保安装的电气设备符合安全标准和操作要求。

1. 电气设备选择- 在选择电气设备时，应根据项目需求、环境条件和安全标准来确定相应的电气设备。

- 所选设备应具备合适的额定电压、额定电流和工作环境温度范围。

2. 电气设备安装- 安装电气设备时，应按照设备制造商提供的安装指南进行操作。

- 所有设备和配件的安装应符合国家电气安装标准和相关法规要求。

- 安装应避免电气设备直接暴露在潮湿、尘土或腐蚀性气体的环境中。

3. 电气线缆安装- 电气线缆的安装应采用合适的线缆槽、绝缘套管或金属管等保护措施。

- 线缆应安装在保护罩或固定托架上，以防止机械损坏。

- 线缆应避免过度拉伸或扭曲，以保证其良好的连接性能和电气绝缘。

4. 电气接线和连接- 所有电气接线和连接应使用合适的电气连接器和绝缘材料。

- 接线应按照电气图纸和接线图进行正确连接，并进行必要的测试和验证。

- 接线点应保持干净、干燥，并注意防止短路和电气火灾的风险。

5. 地线和接地系统- 所有电气设备应具备良好的接地系统，以确保人身安全和设备保护。

- 接地电阻应符合国家标准，并进行定期检查和测试。

- 地线和接地系统应避免与其他电气线路或导体接触。

6. 电气安全检查- 安装完电气设备后，应进行全面的电气安全检查，确保设备的正常运行和安全性。

- 检查包括电气设备的外观、接线、绝缘等方面。

- 各设备和线路应进行必要的标识和标示，以方便维护和故障排查。

以上是电气安装的规范要求，希望能够帮助您进行电气设备的安全安装和运行。

若有任何问题，请及时咨询相关专业人士。

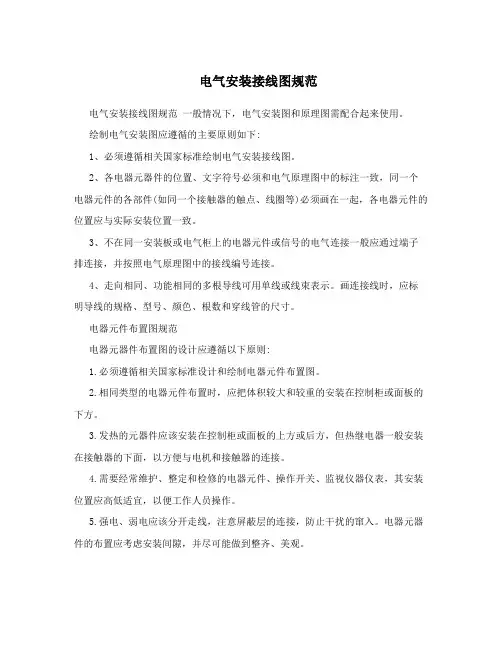

电气安装接线图规范
电气安装接线图规范一般情况下，电气安装图和原理图需配合起来使用。

绘制电气安装图应遵循的主要原则如下:
1、必须遵循相关国家标准绘制电气安装接线图。

2、各电器元器件的位置、文字符号必须和电气原理图中的标注一致，同一个电器元件的各部件(如同一个接触器的触点、线圈等)必须画在一起，各电器元件的位置应与实际安装位置一致。

3、不在同一安装板或电气柜上的电器元件或信号的电气连接一般应通过端子排连接，并按照电气原理图中的接线编号连接。

4、走向相同、功能相同的多根导线可用单线或线束表示。

画连接线时，应标明导线的规格、型号、颜色、根数和穿线管的尺寸。

电器元件布置图规范
电器元器件布置图的设计应遵循以下原则:
1.必须遵循相关国家标准设计和绘制电器元件布置图。

2.相同类型的电器元件布置时，应把体积较大和较重的安装在控制柜或面板的下方。

3.发热的元器件应该安装在控制柜或面板的上方或后方，但热继电器一般安装在接触器的下面，以方便与电机和接触器的连接。

4.需要经常维护、整定和检修的电器元件、操作开关、监视仪器仪表，其安装位置应高低适宜，以便工作人员操作。

5.强电、弱电应该分开走线，注意屏蔽层的连接，防止干扰的窜入。

电器元器件的布置应考虑安装间隙，并尽可能做到整齐、美观。

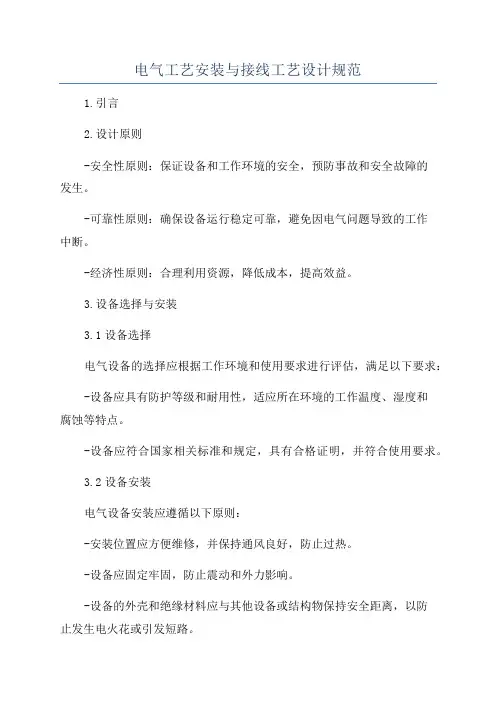

电气工艺安装与接线工艺设计规范1.引言2.设计原则-安全性原则：保证设备和工作环境的安全，预防事故和安全故障的发生。

-可靠性原则：确保设备运行稳定可靠，避免因电气问题导致的工作中断。

-经济性原则：合理利用资源，降低成本，提高效益。

3.设备选择与安装3.1设备选择电气设备的选择应根据工作环境和使用要求进行评估，满足以下要求：-设备应具有防护等级和耐用性，适应所在环境的工作温度、湿度和腐蚀等特点。

-设备应符合国家相关标准和规定，具有合格证明，并符合使用要求。

3.2设备安装电气设备安装应遵循以下原则：-安装位置应方便维修，并保持通风良好，防止过热。

-设备应固定牢固，防止震动和外力影响。

-设备的外壳和绝缘材料应与其他设备或结构物保持安全距离，以防止发生电火花或引发短路。

4.接线方式与要求4.1接线方式电气设备的接线方式可以根据具体要求选择以下几种：-直接连接：适用于功率小、线路简单的设备。

-插座连接：适用于设备需要频繁移动或更换的场合。

-终端块接线：适用于线缆比较复杂、需要多路连接的场合。

4.2接线要求-接线应符合国家相关标准和规定，包括导线截面、导线颜色、接线端子的规格等。

-接线端子应保持牢固可靠，并进行适当的防护，防止腐蚀和松动。

-接线电缆应保持合适的长度，不应过长或过短，以避免电缆过度张拉或过度弯曲导致的性能下降或损坏。

5.维护与检修维护与检修是确保电气设备安全运行的重要环节，应遵循以下原则：-定期检查电气设备的运行状态，包括电气连接的紧固性、绝缘状况等。

-发现问题及时处理，保证设备的正常运行。

-进行定期的设备维护，包括清洁、润滑等。

6.总结电气工艺安装与接线工艺设计规范是确保电气设备安全运行的重要依据。

设计时应遵循安全性、可靠性和经济性原则，选择适当的设备并正确安装。

接线时应符合规范要求，确保接线可靠。

维护与检修也是确保设备运行的重要环节。

只有严格按照规范要求进行设计、安装和维护，才能保证电气设备的安全运行，提高工作效率。

施工电气设备安装与接线规范及验收标准第一节：施工电气设备安装前的准备工作在进行电气设备的安装前，必须进行充分的准备工作。

首先，需要根据工程设计图纸和相关规范，制定出详细的施工方案和工艺流程。

其次，要对安装现场进行检查和整理，确保施工环境符合安装要求。

同时，还需要对所需的电气设备进行检查和测试，确保其质量合格。

第二节：电气设备的安装步骤电气设备的安装应按照规范和要求进行，以确保其安全性和可靠性。

首先，需要进行设备基础的施工和安装。

然后，进行设备的定位和固定工作，确保设备位置正确且固定可靠。

接下来，进行设备的接线和连接工作，注意保持接线的整齐和准确。

最后，进行设备的调试和测试，确保设备运行正常。

第三节：电气设备的接线规范电气设备的接线是保证其正常运行的重要环节。

在接线过程中，需要遵循一些规范和原则。

首先，要按照设备的接线图和相关说明进行接线，不得随意更改和乱接。

其次，要注意接线的颜色一致性，确保正、负极等线路的区分清晰。

同时，需要采取有效的接线保护措施，如使用绝缘套管和接线盒等。

最后，要进行接线的牢固性检查，确保接线紧固可靠。

第四节：电气设备安装的验收标准电气设备安装完成后，需要进行验收工作，以确保其符合相关标准和要求。

首先，要进行设备的外观检查，包括外壳是否完好、标识是否清晰等。

其次，要进行设备的电气参数检测，包括电压、电流、功率等参数是否符合设计要求。

同时，还要进行设备的绝缘性能检测，确保设备的绝缘阻抗正常。

最后，要进行设备的运行测试，模拟实际使用情况下的操作和运行，确保设备运行正常。

第五节：电气设备安装中的安全注意事项在电气设备的安装过程中，必须注意安全问题，以确保工作人员的人身安全和设备的安全性。

首先，要进行必要的安全培训和防护措施的落实，确保工作人员熟悉安全规范和操作流程。

其次，要进行现场的安全检查和整理，清除安全隐患和防止意外发生。

同时，要使用符合标准的工具和设备，确保施工质量和安全可靠。

机械工程中的电气安装和接线规范要求在机械工程中，电气安装和接线是一个重要的环节。

合理、规范的电气安装和接线不仅关系到机械的正常运行和安全性，还对机械的性能和寿命有着重要的影响。

因此，有必要按照相关规范要求进行电气安装和接线工作。

一、电气安装规范要求1. 设备选型：在进行电气安装前，要根据机械的需要，合理选择电气设备。

选型时应考虑设备的负载容量、工作环境、工作温度等因素。

2. 电气设备安装位置：电气设备的安装位置要符合相关规定和要求。

设备应远离潮湿、高温和易受损的区域，以确保设备的正常运行和安全性。

3. 电缆走线：电缆走线应在机械布线图的指导下进行。

电缆应按照规定的弯曲半径进行铺设，且应与其他设备的线路相分离，避免相互干扰。

4. 接地保护：机械设备的电气安装中，接地保护是至关重要的。

所有设备和金属结构都应可靠接地，以保证设备的安全性和人身安全。

5. 绝缘保护：在电气安装中，要使用符合规定的绝缘材料和绝缘产品，以确保设备的绝缘性能。

绝缘材料的选择应根据工作电压和工作环境来确定。

二、电气接线规范要求1. 线缆选择：在进行电气接线时，要选择符合规定的线缆。

线缆应具有足够的导电能力、绝缘性能和耐磨性，以满足机械设备的要求。

2. 接线端子：接线时应选用合适的接线端子，确保其质量和性能符合要求。

接线端子的安装应牢固可靠，避免接触不良和松动现象。

3. 接线方式：根据机械设备的要求，选择合适的接线方式。

常见的接线方式包括螺钉接线、插头接线、焊接接线等。

接线时应注意接线的顺序和正确性。

4. 接线标识：为了便于维护和排查故障，接线时应进行标识。

可使用合适的标识方法，如贴标签、打印编号等，以方便后续的维护和管理。

5. 线缆固定：在进行电气接线时，要对线缆进行固定，以防止松动和挤压现象。

线缆固定应符合机械设备的要求，并保证线缆的安全性和可靠性。

综上所述，机械工程中的电气安装和接线规范要求非常重要。

遵循相关规范和标准，进行合理、规范的电气安装和接线，可以确保机械设备的正常运行和安全性。

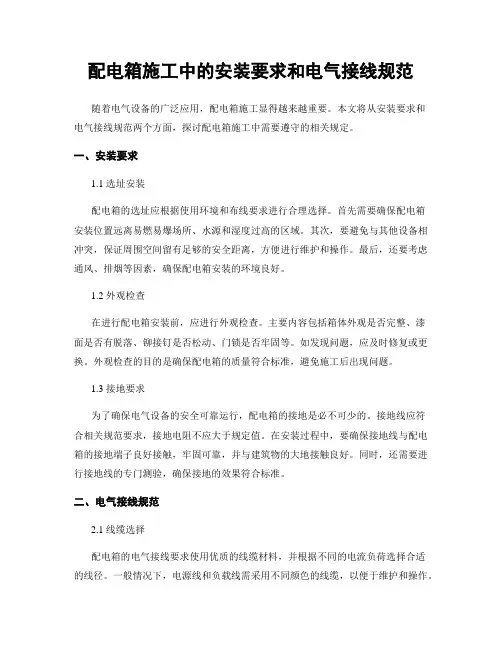

配电箱施工中的安装要求和电气接线规范随着电气设备的广泛应用，配电箱施工显得越来越重要。

本文将从安装要求和电气接线规范两个方面，探讨配电箱施工中需要遵守的相关规定。

一、安装要求1.1 选址安装配电箱的选址应根据使用环境和布线要求进行合理选择。

首先需要确保配电箱安装位置远离易燃易爆场所、水源和湿度过高的区域。

其次，要避免与其他设备相冲突，保证周围空间留有足够的安全距离，方便进行维护和操作。

最后，还要考虑通风、排烟等因素，确保配电箱安装的环境良好。

1.2 外观检查在进行配电箱安装前，应进行外观检查。

主要内容包括箱体外观是否完整、漆面是否有脱落、铆接钉是否松动、门锁是否牢固等。

如发现问题，应及时修复或更换。

外观检查的目的是确保配电箱的质量符合标准，避免施工后出现问题。

1.3 接地要求为了确保电气设备的安全可靠运行，配电箱的接地是必不可少的。

接地线应符合相关规范要求，接地电阻不应大于规定值。

在安装过程中，要确保接地线与配电箱的接地端子良好接触，牢固可靠，并与建筑物的大地接触良好。

同时，还需要进行接地线的专门测验，确保接地的效果符合标准。

二、电气接线规范2.1 线缆选择配电箱的电气接线要求使用优质的线缆材料，并根据不同的电流负荷选择合适的线径。

一般情况下，电源线和负载线需采用不同颜色的线缆，以便于维护和操作。

在选择线缆时，还要考虑线缆的耐抗拉、耐磨损等性能指标，确保线缆的使用寿命和可靠性。

2.2 绝缘处理电气接线的一个重要环节是绝缘处理。

所有的裸露导线和接线端子必须经过绝缘处理，以防止导线之间的短路或漏电现象。

常见的绝缘处理方法有绝缘胶带、绝缘套管等。

在绝缘处理时，要确保绝缘材料与线缆表面的贴合度良好，并进行适当的固定，防止绝缘材料脱落。

2.3 接线端子选择在进行电气接线时，正确选择接线端子也是非常重要的。

接线端子应具备良好的导电性能、耐腐蚀性能，并能够适应不同规格的导线。

在选择接线端子时，要根据实际需求选择合适的型号和规格，避免因接线端子选取不当导致接触不良、线缆松动等问题。

电气接线最新标准规范电气接线是确保电气设备安全运行的关键环节。

随着技术的发展和安全标准的提高，电气接线的标准规范也在不断更新。

以下是电气接线的最新标准规范内容：电气接线工作必须遵循国家和行业的相关标准，确保接线的安全性和可靠性。

以下是电气接线的最新标准规范要点：1. 材料选择：- 电线应选择符合国家标准的铜芯或铝芯电缆。

- 接线端子、绝缘材料等配件也应符合相应的安全标准。

2. 接线方式：- 接线应采用规范的接线方法，如焊接、压接或螺丝固定等。

- 接线过程中应避免损伤导线绝缘层。

3. 接线颜色：- 接线颜色应遵循国际标准，如火线通常使用红色或棕色，零线使用蓝色，地线使用黄绿相间。

4. 接线标识：- 所有接线点应有清晰的标识，包括电线类型、用途和连接设备。

5. 安全距离：- 接线时，不同电压等级的电线之间应保持足够的安全距离，避免电磁干扰。

6. 防护措施：- 接线盒、开关等电气设备应安装在适当的位置，并采取防尘、防水等防护措施。

7. 接地要求：- 所有电气设备必须有良好的接地，以防止电气故障和漏电事故。

8. 接线测试：- 接线完成后，应进行严格的测试，包括绝缘电阻测试、接地电阻测试等，确保接线符合安全标准。

9. 维护与检查：- 定期对电气接线进行检查和维护，及时发现并解决潜在的安全隐患。

10. 培训与资质：- 从事电气接线工作的人员必须经过专业培训，并持有相应的资质证书。

电气接线工作是一项专业性很强的工作，必须严格按照最新的标准规范执行，以确保人员和设备的安全。

请根据具体的应用场景和设备要求，参考最新的电气接线标准规范进行操作。

在实际操作中，还应结合现场实际情况，灵活运用规范，确保电气系统的安全稳定运行。

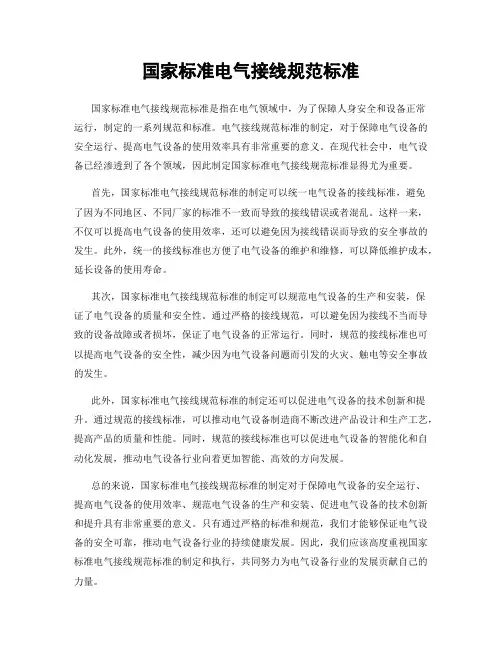

国家标准电气接线规范标准国家标准电气接线规范标准是指在电气领域中，为了保障人身安全和设备正常运行，制定的一系列规范和标准。

电气接线规范标准的制定，对于保障电气设备的安全运行、提高电气设备的使用效率具有非常重要的意义。

在现代社会中，电气设备已经渗透到了各个领域，因此制定国家标准电气接线规范标准显得尤为重要。

首先，国家标准电气接线规范标准的制定可以统一电气设备的接线标准，避免了因为不同地区、不同厂家的标准不一致而导致的接线错误或者混乱。

这样一来，不仅可以提高电气设备的使用效率，还可以避免因为接线错误而导致的安全事故的发生。

此外，统一的接线标准也方便了电气设备的维护和维修，可以降低维护成本，延长设备的使用寿命。

其次，国家标准电气接线规范标准的制定可以规范电气设备的生产和安装，保证了电气设备的质量和安全性。

通过严格的接线规范，可以避免因为接线不当而导致的设备故障或者损坏，保证了电气设备的正常运行。

同时，规范的接线标准也可以提高电气设备的安全性，减少因为电气设备问题而引发的火灾、触电等安全事故的发生。

此外，国家标准电气接线规范标准的制定还可以促进电气设备的技术创新和提升。

通过规范的接线标准，可以推动电气设备制造商不断改进产品设计和生产工艺，提高产品的质量和性能。

同时，规范的接线标准也可以促进电气设备的智能化和自动化发展，推动电气设备行业向着更加智能、高效的方向发展。

总的来说，国家标准电气接线规范标准的制定对于保障电气设备的安全运行、提高电气设备的使用效率、规范电气设备的生产和安装、促进电气设备的技术创新和提升具有非常重要的意义。

只有通过严格的标准和规范，我们才能够保证电气设备的安全可靠，推动电气设备行业的持续健康发展。

因此，我们应该高度重视国家标准电气接线规范标准的制定和执行，共同努力为电气设备行业的发展贡献自己的力量。

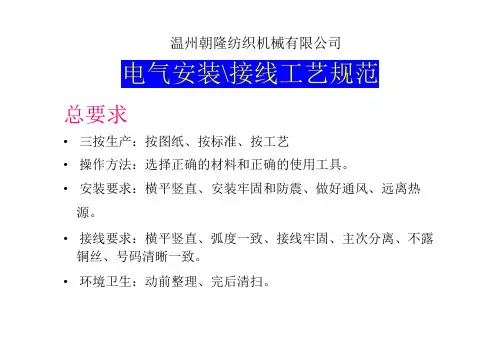

温州朝隆纺织机械有限公司电气安装\接线工艺规范总要求•三按生产：按图纸、按标准、按工艺•操作方法：选择正确的材料和正确的使用工具。

•安装要求：横平竖直、安装牢固和防震、做好通风、远离热源。

•接线要求：横平竖直、弧度一致、接线牢固、主次分离、不露铜丝、号码清晰一致。

•环境卫生：动前整理、完后清扫。

一、控制柜定位根据设计要求和现场情况，再征求客户意见，确定控制柜安装位置。

•能防止水流入，溅入。

•远离热源和太阳直射。

•防震、防尘。

•通风良好，控制柜要求环境温度为-5~40度，否则要求安装空调。

•操作和维修方便。

•安装接线方便。

二、桥架安装根据设计和现场情况，确定各部分桥架的规格和安装位置、走向。

1、桥架不能阻碍工作空间和维修通道。

2、桥架要远离热源和水源，否则要采取保护措施。

3、动力电线桥架和控制信号电线桥架要分开，否则要做处理。

4、桥架不能直接安装地面上，为了防水和通风，至少要垫高40mm以上。

5、桥架与桥架间，桥架与固定架间不能焊接，要用螺丝紧固。

6、桥架连接处、开口处及始端和终端，不能有锋利边沿和毛刺，放线前要做好导线保护。

7、桥架与桥架间要用2.5mm2以上黄绿双色铜线连接，并且接到总接地线上。

8、桥架内导线不能超过桥架截面积的50%三、电线的选用1、概述•选用导线首先要保证导线的截面能够承载正常的工作电流，同时要考虑到由于周围环境温度的影响,要留足余量(20%)•选择电缆线的型号BVR 芯多股线（不过门）RVVP2、载流量3、颜色定义•AC 380V 黄绿红左中右\远中近\上中下ABC\UVW\L1L2L3•AC 220V 黄\绿\红\黑色\淡蓝\黄绿双色•DC 24V 棕色\深蓝色•传感器信号线灰色或黑色•模拟信号线屏蔽电缆0~10V 4~20MA •通讯线屏蔽电缆RS485 DP四、接线前检查工作前,使用万用表检查机器确认已无电源，并在开关上标注“禁止合闸标志”。

：专用工具及相关材料剥线及压接钳线标,收缩管,接线端子7五:接线工艺1、工具错误使用82、绝缘剥除长度设导线端部的绝缘剥除长度为L，当导线端部用管状接头(闭口)时，L取线芯插入管状接头套筒的长度再加上1～2mm ；当导线端部用板状接头(开口)时，L取线芯插入管状接头套筒的长度再加上2～3mm 。

电气安装接线规范(总3页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--电气安装接线规范1.电气接线颜色必须按标准接线颜色执行，线径大小必须满足设备所需用电量。

2.按图正确接线。

电气连接接线牢固、良好，配线应成排成束地垂直或水平有规律地敷设，要求整齐、美观、清晰。

横平竖直，层次分明。

导线的长度合适，端头压接牢固，端子压紧。

3.电缆及桥架的敷设应远离锅炉高温部分，如现场条件限制应在高温区域加装保温材料。

4.电缆及桥架的敷设应避免与导热油油管平行或交叉，避免导热油渗漏引起电缆起火事故。

5.柜内和桥架内电缆走线应符合：电源线和控制线尽量分开，均匀分布，理顺以避免交叉，方向一致。

6.当导线两端分别连接可动与固定部份时，如跨门的连接线，必须采用多股铜导线，并且要留有足够长度的余量，以免因弯曲产生过度张力使导线受到机械损伤，并在附近端子处要用线夹卡紧固定线束。

7.导线与电气元件间采用螺栓连接、插接、焊接或压接等，均应牢固可靠。

凡是多股软线的连接头，一律用冷压接头压接。

螺丝连接时，弯线方向应与螺丝前进的方向一致。

为保证导线不松散，多股导线不仅应端部绞紧，还应加终端附件或搪锡。

采用压接式终端附件是较好的一种方式。

8.线束敷设必须合理，不得妨碍电器的拆换或维修，不允许导线在两只接线柱中间走线，不得遮掩线路标号和观察孔眼。

9.强、弱电回路不应使用同一根电缆，并应分别成束分开排列。

10.双屏蔽层的电缆，为避免形成感应电位差，采用两层屏蔽层在同一端相连并予接地。

11.设备中辅助电路的连接线，均应在两端套装标号头。

所有标号头应根据接线图所注明的数字或英文字母，将其输入电脑印字机，打印在专用套管上，套管直径应与套装的导线粗细配合。

标号头的长度一般为根据线号长短电脑自行输出，标号头的套装要求数字排列方向统一。

如是水平套装，数字从左到右，如是垂直套装，数字从上到下。

标号头要求字迹清晰、正确，一般不得用手写标号头。

电气工艺安装与接线工艺设计规范电气工艺安装与接线工艺设计规范是电气工程设计与安装的重要组成部分。

电气工程作为现代化建设的重要领域，其安全性与可靠性至关重要。

因此，必须严格遵循相关的规范和标准，进行电气工艺安装与接线工艺的设计，以确保电气设备能够长期安全、可靠地运转。

1. 电气工艺安装设计规范电气工艺安装设计规范是指对电气设备的安装进行规范化、标准化的设计。

其主要内容包括：设备选型、布局、安装、接地和保护等。

（1）设备选型设备选型是指根据工作条件要求，对电气设备进行合理的选择和匹配。

在选择电气设备时，应该考虑到设备的电气性能、运行环境条件、安全性能、维护保养等方面。

同时，根据不同的设备，也需要按照规定的安装要求和空间限制来选择不同的型号和规格。

（2）布局电气设备的布局是指将电气设备按照一定的布置次序，在特定的空间范围内布置、排列。

在进行电气设备的布局设计时，需要考虑到电气设备的功能需求、公共用地、建筑结构、通道设施等方面因素，并确保符合规定的安全距离。

（3）安装电气设备的安装是指将电气设备按照规定的要求和安全距离安装到指定位置上。

要求安装人员在安装设备的过程中，严格遵循安装规定并确保设备安装牢固、稳定，电路清晰明了。

（4）接地电气设备的接地是指将电气设备所用金属部件的接地电位相同且无电阻地与大地连接。

电气设备的接地应该满足安全规定，保证设备运行的可靠性。

（5）保护电气设备的保护系统是指在电气设备运行过程中进行安全保护的一系列设备。

包括保护电气设备安全的装置，如断路器、保险丝、过压保护、漏电保护等。

2. 接线工艺设计规范接线工艺设计规范是指将电气设备的各种电缆、线路进行合理连接的设计，以确保电路稳定、可靠、安全、灵活。

其主要内容包括：接线方式、接线节点、接地保护等。

（1）接线方式接线方式是指将电气设备之间的线路进行连接的方式。

根据不同的电气设备和电路，可以采用不同的接线方式。

如接线盒、插头式接点、端子连接等。

电气接线的规范要求与注意事项在电气设备的安装和使用过程中，电气接线起着至关重要的作用。

合理、规范的电气接线不仅能够确保设备的正常运行，还能提高使用安全性。

因此，在进行电气接线时，必须遵守一定的规范要求，并注意一些重要的事项。

一、规范要求在进行电气接线时，必须满足以下规范要求：1. 选择合适的导线规格：导线的规格应根据电流负载和线路长度来选择。

太细的导线会导致线路过热，而太粗的导线则会造成资源浪费。

根据实际需要计算并选择适当的导线规格。

2. 使用合格的电阻电力设备：为了确保接线的安全性和可靠性，必须使用符合国家标准的电阻电力设备。

这些设备经过严格测试和认证，保证其质量和性能符合要求。

3. 采用正确的接线方式：根据不同的场合和线路要求，选择正确的接线方式，例如并联、串联和星型接线等。

同时，要确保接线紧固可靠，避免导线脱落或接触不良。

4. 进行正确的接地连接：对于需要接地的电气设备，接地连接非常重要。

必须按照规范要求，将设备正确地接地，确保电流能够正常地流回地面，防止电击等安全事故的发生。

5. 使用标准的绝缘材料：绝缘材料在电气接线中起着关键的作用。

必须使用符合国家标准的绝缘材料，确保对电流的良好绝缘，并防止绝缘老化、破损等情况。

二、注意事项除了规范要求外，进行电气接线时还需注意以下事项：1. 安全第一：在进行电气接线时，必须注重安全。

在操作前，要确保断开电源，避免触电事故的发生。

同时，要佩戴绝缘手套和安全帽，并遵循安全操作流程。

2. 防止潮湿和腐蚀：电气设备容易受到潮湿和腐蚀的影响，因此在接线过程中要防止水汽进入设备。

可以使用防潮、防腐蚀的绝缘材料，或者将设备安装在干燥通风的位置。

3. 避免过载：在进行电气接线时，要合理安排电流负载，避免发生过载现象。

如果负载过大，可能会导致线路过热、设备损坏甚至起火。

4. 定期检查和维护：为了确保电气接线的正常运行，需要定期检查和维护。

检查时应注意导线的连接是否松动、绝缘是否完好等问题，并及时进行处理。

导线连接的基本要求1、连接点处接触紧密，接触电阻小，稳定性好，与同长度同截面导线的电阻比应不大于1-1.2倍；2、接头的机械强度应不小于导线机械强度的80-90%；3、耐腐蚀，对于铝与铝连接，如采用熔焊法，主要防止残余熔剂或熔渣的化学腐蚀，对于铝与铜联系，主要防止电腐蚀；4、不同线号的导线及不同金属的导线不得在受张力的地方连接；5、接头的绝缘强度应与导线的绝缘强度一样；6、铜铝线连接时必须采用铜铝接头或压接，不准用自缠自的方法；7、导线的连接应采用压接或焊接（管压接法、电阻焊法、气焊法、封端连接）；8、单股小截面铜、铝导线联接时，可将铜线涮锡后再相互联接，6平方毫米以下铜导线可采用缠绕法连接；9、铝绞线在档距中间连接时必须采用压接、钳接、绞接管，在引流处可采用跳线夹或瓶勾线夹。

1.电气设备应有足够的电气间隙及爬电距离以保证设备安全可靠的工作（见表E）。

电气间隙是指在两个导电零部件之间或导电零部件与设备防护界面之间测得的最短空间距离。

即在保证电气性能稳定和安全的情况下，通过空气能实现绝缘的最短距离。

爬电距离是指沿绝缘表面测得的两个导电零部件之间或导电零部件与设备防护界面之间的最短路径。

即在不同的使用情况下，由于导体周围的绝缘材料被电极化，导致绝缘材料呈现带电现象。

此带电区（导体为圆形时，带电区为环形）的半径，即为爬电距离。

2.电气元件及其组装板的安装结构应尽量考虑进行正面拆装。

3.如有可能，元件的安装紧固件应做成能在正面紧固及松托。

4.各电器元件应能单独拆装更换，而不影响其他元件及导线束的固定。

5.发热元件宜安装在散热良好的地方，两个发热元件之间的连线应采用耐热导线或裸铜线套瓷管。

6.二极管、三极管及可控硅、矽堆等电力半导体，应将其散热面或散热片的风道呈垂直方向安装，以利散热。

7.电阻器等电热元件安装一般应安装在箱子的上方，安装方向及位置应考虑到利于散热并尽量减少对其它元件的热影响。

8.柜内的PLC等电子元件的布置要尽量远离主回路、开关电源及变压器，不得直接放置或靠近柜内其他发热元件的对流方向。

电气安装工程技术规范【最新版】引言本文档是针对电气安装工程的技术规范，旨在保障电气安装的质量和安全。

本规范适用于各类电气安装工程项目。

规范范围本规范涵盖了以下方面的内容：1. 电气设备选型与安装要求2. 电缆敷设和布线规范3. 电气线路接线和绝缘规格4. 安全用电和接地保护要求5. 照明设施安装规范6. 电气设备运行和维护要求电气设备选型与安装要求1. 选取合适的电气设备，确保符合项目需求和技术要求。

2. 安装电气设备时，应按照相关标准和规定进行，确保安装质量和安全性。

电缆敷设和布线规范1. 电缆敷设应符合相关规范，确保电缆的防火、防水和机械保护。

2. 电缆的布线应考虑电气负载、热量、距离和防火要求，确保安全可靠。

电气线路接线和绝缘规格1. 电气线路的接线应严格按照相关标准和规范进行，确保接触可靠、导电良好。

2. 电气线路绝缘应符合要求，以防止漏电和触电事故的发生。

安全用电和接地保护要求1. 电气安装应符合国家和地区的安全用电标准，确保用电安全。

2. 接地装置应合理设计和布线，确保电气设备的接地可靠、有效。

照明设施安装规范1. 照明设施的选型、布置和安装应符合照明要求和相关标准。

2. 照明设施的安装位置和高度应考虑人员活动和安全要求。

电气设备运行和维护要求1. 电气设备的运行和维护应按照设备制造商的要求进行，确保设备正常运行和延长寿命。

2. 定期检查和维护电气设备，确保设备的安全和可靠性。

结论本文档提供了电气安装工程的技术规范，包括电气设备选型与安装要求、电缆敷设和布线规范、电气线路接线和绝缘规格、安全用电和接地保护要求、照明设施安装规范以及电气设备运行和维护要求等方面的内容。

所有工程项目应按照本规范进行实施，以确保电气安装的质量和安全。

电气线路安装规范电气线路安装规范是指在进行电气线路安装过程中需要遵循的标准和规范。

电气线路安装规范的目的是确保电气设备的安全运行，保护人身安全，防止火灾事故的发生。

一、施工前准备1. 施工前必须进行详细的现场勘测和规划，制定施工方案。

2. 施工前必须确定施工人员的技术资质，并提供必要的培训和安全教育。

3. 施工前必须组织施工人员进行安全技术交底，明确工作要求和安全注意事项。

二、材料选择1. 所选用的线缆、导线、电缆应符合国家或行业标准，具有相应的耐火、耐热、耐腐蚀等性能要求。

2. 线缆、导线、电缆的引出线头，必须使用专用绝缘套管，确保电气连接的可靠、安全。

三、线路敷设1. 在敷设电气线路之前，必须清理道路上的障碍物和污物，确保线路走向清晰，避免潜在隐患。

2. 固定电气线路时必须采取适当的夹具和支架，保持线路的稳固。

四、接线箱安装1. 安装接线箱时必须注意接地导线的正确接法，确保电气设备的接地可靠。

2. 接线箱内的导线必须整齐、规范，避免交叉、杂乱，确保维修和检修的便捷。

五、接线1. 在进行电气设备的接线工作时，必须按照电气装置的接线图进行接线，并核对无误后进行通电测试。

2. 严禁重负载、低压线与控制线、高压线混错接。

六、绝缘和接地1. 接地电阻应符合国家或行业标准的要求，确保接地系统的可靠性。

2. 线缆、导线、电缆的绝缘电阻应符合国家或行业标准，以确保电气设备的安全运行。

七、保护装置1. 电气线路应配备合适的过载保护、短路保护和漏电保护装置，以防止电气设备的损坏和火灾事故的发生。

2. 保护装置的选择和设置必须符合国家或行业标准的要求，确保保护装置的可靠性。

八、安全标志和警示1. 在电气线路安装过程中，必须设置相关的安全标志和警示语，以提醒人们注意安全事项。

2. 安全标志和警示语必须明确、清晰，容易辨认和理解。

九、验收和整改1. 在电气线路安装完成后，必须进行相关的验收和测试工作，确保线路的质量和安全性。

导线连接的基本要求1、连接点处接触紧密,接触电阻小,稳定性好,与同长度同截面导线的电阻比应不大于倍；2、接头的机械强度应不小于导线机械强度的80-90%；3、耐腐蚀,对于铝与铝连接,如采用熔焊法,主要防止残余熔剂或熔渣的化学腐蚀,对于铝与铜联系,主要防止电腐蚀；4、不同线号的导线及不同金属的导线不得在受张力的地方连接；5、接头的绝缘强度应与导线的绝缘强度一样；6、铜铝线连接时必须采用铜铝接头或压接,不准用自缠自的方法；7、导线的连接应采用压接或焊接管压接法、电阻焊法、气焊法、封端连接；8、单股小截面铜、铝导线联接时,可将铜线涮锡后再相互联接,6平方毫米以下铜导线可采用缠绕法连接；9、铝绞线在档距中间连接时必须采用压接、钳接、绞接管,在引流处可采用跳线夹或瓶勾线夹;1. 电气设备应有足够的电气间隙及爬电距离以保证设备安全可靠的工作见表E;电气间隙是指在两个导电零部件之间或导电零部件与设备防护界面之间测得的最短空间距离;即在保证电气性能稳定和安全的情况下,通过空气能实现绝缘的最短距离;爬电距离是指沿绝缘表面测得的两个导电零部件之间或导电零部件与设备防护界面之间的最短路径;即在不同的使用情况下,由于导体周围的绝缘材料被电极化,导致绝缘材料呈现带电现象;此带电区导体为圆形时,带电区为环形的半径,即为爬电距离;2. 电气元件及其组装板的安装结构应尽量考虑进行正面拆装;3. 如有可能,元件的安装紧固件应做成能在正面紧固及松托;4. 各电器元件应能单独拆装更换,而不影响其他元件及导线束的固定;5. 发热元件宜安装在散热良好的地方,两个发热元件之间的连线应采用耐热导线或裸铜线套瓷管;6. 二极管、三极管及可控硅、矽堆等电力半导体,应将其散热面或散热片的风道呈垂直方向安装,以利散热;7. 电阻器等电热元件安装一般应安装在箱子的上方,安装方向及位置应考虑到利于散热并尽量减少对其它元件的热影响;8. 柜内的PLC等电子元件的布置要尽量远离主回路、开关电源及变压器,不得直接放置或靠近柜内其他发热元件的对流方向;9. 主令操纵电器元件及整定电器元件的布置应避免由于偶然触及其手柄、按钮而误动作或动作值变动的可能性,整定装置一般在整定完成后应以双螺母锁紧并用红漆漆封,以免移动;10. 系统或不同工作电压电路的熔断器应分开布置;11. 熔断器、使用中易于损坏、偶尔需要调整及复位的零件,应不经拆卸其他部件便可以接近,以便于更换及调整;12. 熔断器安装位置及相互间距离应便于熔体的更换;13. 不同电压等级的熔断器要分开布置,不能交错混合排列;14. 有熔断指示器的熔断器,其指示器应装在便于观察的一侧;15. 瓷质熔断器在金属底板上安装时,其底座应垫软绝缘衬垫;16. 低压断路器与熔断器配合使用时,熔断器应安装在电源侧;17. 强弱电端子应分开布置；当有困难时,应有明显标志并设空端子隔开或设加强绝缘的隔板;18. 端子应有序号,端子排应便于更换且接线方便；离地高度宜大于350mm;19. 有防震要求的电器应增加减震装置,其紧固螺栓应采取防松措施;20. 紧固件应采用镀锌制品,螺栓规格应选配适当,电器的固定应牢固、平稳;21. 新落料的导轨端头处均需剪斜口,以防工作时的意外;22. 线槽应平整、无扭曲变形,内壁应光滑、无毛刺;23. 线槽的连接应连续无间断;每节线槽的固定点不应少于两个;在转角、分支处和端部均应有固定点,并紧贴墙面固定;24. 线槽接口应平直、严密,槽盖应齐全、平整、无翘角;25. 固定或连接线槽的螺钉或其他紧固件,紧固后其端部应与线槽内表面光滑相接;26. 线槽敷设应平直整齐,水平或垂直允许偏差为其长度的2‰,全长允许偏差为20mm;并列安装时,槽盖应便于开启;27. 线槽的出线口应位置正确、光滑、无毛刺;28. 排版时所用的麻花钻和丝攻配合见表G;29. 断路器和漏电断路器等元件的接线端子与线槽直线距离30mm;30. 连接元件的铜接头过长时,应适当放宽元件与线槽间的距离;31. 用于连接电柜进线的开关或熔座的排版位置要考虑进线的转弯半径距离;32. 接触器和热继电器的接线端子与线槽直线距离30mm;33. 其他载流元件与线槽直线距离30mm;34. 控制端子与线槽直线距离20mm;35. 动力端子与线槽直线距离30mm;36. 中间继电器和其他控制元件与线槽直线距离20mm;37. 电气元件的安装应符合产品使用说明书的规定;38. 固定低压电器时,不得使电器内部受额外应力;39. 低压断路器的安装应符合产品技术文件的规定,无明确规定时,宜垂直安装,其倾斜度不应大于5°;40. 具有电磁式活动部件或借重力复位的电气元件,如各种接触器及继电器,其安装方式应严格按照产品说明书的规定,以免影响其动作的可靠性;41. 低压电器根据其不同的结构,可采用支架、金属板、绝缘板固定在墙、柱或其它建筑构件上;金属板、绝缘板应平整;当采用卡轨支撑安装时,卡轨应与低压电器匹配,并用固定夹或固定螺栓与壁板紧密固定,严禁使用变形或不合格的卡轨;42. 元件附件应齐全、完好;43. 电器元件的安装紧固应牢固,固定方法应是可拆卸的;44. 紧固件应有镀锌或其他可靠的金属防蚀层;45. 电气元件的紧固应设有防松装置,一般应放置弹簧垫圈及平垫圈;弹簧垫圈应放置于螺母一侧,平垫圈应放于紧固螺钉的两侧;如采用双螺母锁紧或其他锁紧装置时,可不设弹簧垫圈;46. 采用在金属底板上搭牙紧固时,螺栓旋紧后,其搭牙部分的长度应不小于螺栓直径的倍,以保证强度;47. 设备安装用的紧固件应用镀锌制品,并应采用标准件;48. 当铝合金部件与非铝合金部件连接时,应使用绝缘衬垫隔开,以防止电解腐蚀的影响;49. 铝制构件与钢制件连接时,应采取适当措施,避免直接接触,防止产生电解腐蚀;50. 电源侧进线应接在进线端,即固定触头接线端；负荷侧出线应接在出线端,即可动触头接线端;51. 面板上安装元件按钮时,为了提高效率和减少错误,应先用铅笔直接在门后写出代号,再在相应位置贴上标签,最后安装器件并贴上标签;52. 按钮之间的距离宜为50～80mm；按钮箱之间的距离宜为50～100mm；当倾斜安装时,其与水平线的倾角不宜小于30°;53. 按钮操作应灵活、可靠、无卡阻;54. 集中在一起安装的按钮应有编号或不同的识别标志,“紧急”按钮应有明显标志,并设保护罩;55. 有机玻璃的螺杆支撑要在元件安装后立即完成,安装位置必须和带电导体的最短直线距离符合表E中的规定;56. 电器的接线应采用铜质或有电镀金属防锈层的螺栓和螺钉,连接时应拧紧,且应有防松装置;57. 当元件本身预制导线时,应用转接端子与柜内导线连接,尽量不使用对接方法;58. 设备的外壳应能防止工作人员的偶然带电部分;结线首先就是要保证导线的截面能够承载正常的工作电流,同时要考虑到由于柜内元件的损耗发热,使得温度要比柜外高的特点留足余量;对于控制电路的结线就是要考虑其在特殊条件下对抗拉强度的保证;对控制电路导线的颜色以其导通的电压等级来区分的方法在实际应用中有明显的用意：对于操作维护维修的人员来说就相当于明显的标示了对电压危险程度的分级也大致示意导线所使用的回路;而且柜内使用不同颜色的导线也能一定程度的减少维修人员维修时的枯燥情绪;试想,如果柜内是清一色黑色的话对于主线路的标示黄,绿,红通常情况下是使用三色绝缘包带对主电路的包裹来实现的;但是就要受到就包带本身质量,工人包扎的熟练程度等等因素的影响;如果使用了市场上的成品彩塑套,就使得这道工序简便许多;同时整个主电路的标示看起来就非常统一整齐;控制柜的柜门上都有按钮等元件,就使得柜门上备用线的放置就极其必要;因为在现场针对实际工况而修改和增加电路是有极大可能性的,而柜门上的线束通常是使用缠绕管保护,就使得在现场对柜门上元件增加导线的情况就显得特别的麻烦;所以备用线的颜色也是非常显眼的黄色,这样对柜内修改增加过的回路也会一目了然;控制线路的接线线端处理必须使用专用铜接头和与其匹配的标准压接工具;在厂家中发现其控制线路线端的处理竟然使用斜口钳的刃部进行剪切式压接或使用其他钳具的受力平面进行平面挤压式压接;但使用这些方法的最大问题就是每个线端接头的压接质量都会随着接线人员本身的握力,接线人员手腕的疲劳程度而起很大的变化;握力过大会使铜接头和铜线一起被剪断;如果握力小一些,就只能保证铜接头暂时不和铜线分家,可是在一般的检查时这些问题根本不会被发现,就会给本身就很复杂的现场维修带来更多的“试题”;也就根本谈不上对产品质量的保证;所以对压接工具的要求是：必须是标准的和带棘轮机构的以对每一个铜接头压接质量的保证;导线的颜色已经有了个完整的颜色标示规程,这将统一以后的柜内导线颜色使用给现场维护和使用带来一定程度的方便;由于柜内导线的集中排放,对于信号线的型号统一用屏蔽导线,以防干扰;对于信号线屏蔽接地问题将在接地及绝缘篇中讨论;1. 配电板绝缘导线的最小截面积应为1.0mm2,对于低电平的电子电路允许采用截面积小于1.0mm2的导线但不得小于电子设备制造厂对安装导线截面的要求;截面积不大于8mm2时,其弯曲半径应大于其外径的3倍;配电板面板等活动部分的过渡导线,应有足够的可绕性;2. 连接导线的绝缘应是耐潮、耐霉及滞燃的,其绝缘电压等级为：线路工作电压小于或等于100V时,绝缘电压等级应大于或等于250V；线路工作电压大于100V小于或等于450V时,绝缘电压等级应大于或等于500V;3. 导线应严格按照图纸,正确地接到指定的接线柱上;4. 接线应排列整齐、清晰、美观,导线绝缘良好、无损伤;5. 外部接线不得使电器内部受到额外应力;6. 接线应按接线端头标志进行;7. 连接电源指示灯导线线径为1.5mm2;8. 进入断路器和漏电开关的单回路线径最小为1.5mm2;9. 单主电路线径最小为1.5mm2;10. 开关跨接线路最小线径2.5mm2;11. 进入变压器初级绕组最小线径为1.5mm2;12. 控制线路电源跨接线最小线径为1.5mm2;13. 控制线路最小线径为1.0mm2;14. 面板控制回路至底板接线最小线径为1mm2;15. 电压表导线连接导线用1.5mm2;16. 电流互感器导线连接线用1.5mm2;17. 面板备用线用1.0mm2黄色导线;18. 柜内照明用线1.0mm2;19. 面板至底板的控制线用多芯型软线;20. 底板接线用软硬线;21. 特殊情况：PLC、x41、y41等接插件可用0.3mm2;当面板及柜内空间狭小时可用,但必须经负责人同意;22. 主电路导线头、尾端部及中间一律用彩色塑套管进行标示黄、绿、红;23. 电源指示灯连接导线颜色与电源电压等级相符;24. 电压表连接导线颜色与其指示的电压等级相符;33. 电流互感器线用黑色;34. 电柜内所有接地线线端处理后不得使用绝缘套管遮盖端部;35. 连接导线端部一般应采用专用电线接头;当设备接线柱结构是压板插入式时,使用扁针铜接头压接后再接入;当导线为单芯硬线则不能实用电线接头,而将线端作成环形接头后再接入;36. 如进入断路器的导线截面＜6mm2,当接线端子为压板式时,先将导线作压接铜接头处理,以防止导线的散乱；如导线截面＞6mm2,要将露铜部分用细铜丝环绕绑紧后再接入压板;37. 截面为10mm2及以下的单股铜芯线和单股铝芯线可直接与设备、器具的端子连接;38. 截面为2.5mm2及以下的多股铜芯线的线芯应先拧紧搪锡,或压接端子后再与设备、器具的端子连接;39. 多股铝芯线和截面大于2.5mm2的多股铜芯线的终端,除设备自带插接式端子外,应焊接或压接端子后再与设备、器具的端子连接;40. 设导线端部的绝缘剥除长度为L,当导线端部用管状接头闭口时,L取线芯插入管状接头套筒的长度L1再加上2～3mm,即L=L1+2～3；当导线端部用板状接头开口时,L取线芯插入管状接头套筒的长度L1再加上1～2mm,即L=L1+1～2;41. 导线端部无接头的：对插入式接头,L取插入式接线板的插接长度；对环形接头,L取环形接头的长度以适当直线部分;直线部分的长度应按平垫圈半径考虑,使平垫圈恰好紧靠绝缘切口压在环形接头上,而不压到绝缘层上;42. 导线的规格和数量应符合设计规定；当设计无规定时,包括绝缘层在内的导线总截面积不应大于线槽截面积的60%;43. 在可拆卸盖板的线槽内,包括绝缘层在内的导线接头处所有导线截面积之和不应大于线槽截面积的75%；在不易拆卸盖板的线槽内,导线的接头应置于线槽的接线盒内;44. 剥除绝缘层时,不得损坏线芯,线芯和绝缘层端面应整齐并尽可能垂直于线芯轴心线;线芯上不得有油污、残渣等;45. 剥除导线绝缘应采用专用剥线工具,不得损伤线芯,也不得损伤未剥除的绝缘,切口应平整;46. 熔焊连接的焊缝,不应有凹陷、夹渣、断股、裂缝及根部未焊合的缺陷;焊缝的外形尺寸应符合焊接工艺评定文件的规定,焊接后应及时清除残余焊药和焊渣;47. 锡焊连接的焊缝应饱满,表面光滑;焊剂应无腐蚀性,焊接后应及时清除残余焊剂;48. 压板或其他专用夹具,应与导线线芯规格相匹配;紧固件应拧紧到位,防松装置应齐全;49. 导线与电器元件间采用螺栓连接、插接、焊接或压接等,均应牢固可靠;50. 套管连接器和压模等应与导线线芯规格相匹配;压接时,压接深度、压口数量和压接长度应符合产品技术文件的有关规定;51. 接头在压接前,应除去铜芯线上的橡皮膜、残渣及油污;52. 环形接头的绕圈方向应与接线柱螺母旋紧方向一致;53. 压接前检查接头,不得有伤痕、锈斑、裂纹、裂口等妨碍使用的缺陷;54. 电柜内所有接线柱除专用接线设计外,必须用标准压接钳和符合标准的铜接头连接;55. 柜门面板控制线完成后必须放置至少20%备用线,最少为三根;56. 备用线的柜内长度应以能连接柜内最远元件为准;57. 如果面板无线槽,把备用线卷成100mm直径的线卷,并用扎带可靠固定在面板扎线攀处;58. 盘、柜的电缆芯线,应按垂直或水平有规律地配置,不得任意歪斜交叉连接;备用芯长度应留有适当余量;59. 柜内PLC输入回路的布线尽量不与主回路及其他电压等级回路的控制线同线槽敷设;60. 避免将几根导线接到同一接线柱上,一般元件上的接头不宜超过2～3个;当几个导线接头接到同一接线柱上时,接触应平贴、良好;61. 集控台应采用滞燃型船用多股绞合导线;对于传输信息的导线,应采取必要的防干扰措施;导线应敷设在走线槽内,或用夹线板固定;导线应可靠连接,并有放松措施;62. 柜内电路导线载流量见表D;63. 母线与电器连接时,接触面应符合现行国家标准电气装置安装工程母线装置施工及验收规范的有关规定;连接处不同相的母线最小电气间隙见表F;64. 端子等集中布置的元件的短接线不进入线槽,以方便检查和节省线槽排线空间;65. 有半导体脱扣装置的低压断路器,其接线应符合相序要求,脱扣装置的动作应可靠;66. 控制器的工作电压应与供电电源电压相符;67. 带有接线标志的熔断器,电源线应按标志进行接线;68. 螺旋式熔断器的安装,其底座严禁松动,电源应接在熔芯引出的端子上;69. 引入盘柜的电缆应排列整齐、编号清晰、避免交叉,并应固定牢固,不得使所接的端子排受到机械力;70. 面板和柜体的接地跨接导线不应缠入线束内;71. 外露在线槽外的柜内照明用线必须用缠绕管保护;72. 面板接线的外露部分应该用缠绕管保护;73. 橡胶绝缘的芯线应外套绝缘管保护;接地及绝缘柜内元件的接地导线要专放,如果采用并联方式将可能因为某一并点短路而产生危险;对接地线的线端处理是借用电力检修时对接地挂线的要求;门与柜体之间的连接线采用62mm镀锌屏蔽带连接;因为电带的柔性最好还事全裸的;且此屏蔽带端头的处理要使用o型铜接头进行压接,不得将屏蔽带直接固定;固定时要使用倒齿垫片以防止松动,和接触不良;见30条当柜内有电子元器件的接地或者屏蔽线的接地时;此类弱电信号的接地铜牌排使用绝缘子与底板绝缘,但要预留一根与主接地排可靠连接的至少62mm的接地线,如果在调试时觉得此种接地悬空不利于系统运行时,再将此排与接地线连接;以提高信号接地系统的灵活性;1. 接地装置的接触面均须光洁平贴,保证良好接触,并应有防止松动和生锈的措施;2. 电流互感器的次级线圈应单独可靠接地;3. 带有金属外壳的元件必须接地;4. 具有铰链的金属面板上安装电器元件时,面板与金属箱体之间应设置安全跨接线;5. 在盖板、门、遮板和类似部件上面,如果没有安装电器设备,通常的金属螺钉连接和金属铰链连接被认为足以保证电路的连续性;6. 集控台构架上应设有不小于2mm×15mm的接地铜排,并应有明显的接地标志;7. 配电板每屏都应有可靠接地装置,装有电器元件的面板与构架之间,以及构架与底座之间,应可靠接地;电压互感器和电流互感器的次极绕组应单独可靠接地,接地处应设有耐久的接地标记；保护接地不应与工作接地共用接地线和接地螺钉;8. 电器设备平时不带电而在发生故障的情况下易于带电的裸露金属部分应予以接地,但由一个用电设备的专用安全隔离变压器供电,且电压不超过250V的设备可不设接地线;9. 盘、柜、台、箱的接地应牢固良好;装有电器的可开启的门,应以裸铜软线与接地的金属构架可靠地连接;10. 盘上装有装置性设备或其他有接地要求的电器,其外壳应可靠接地;11. 保护及工作接地的接地接线柱螺纹的直径应不小于6mm;专用接地接线柱或接地板的导电能力,至少应相当于专用接地导体的导电能力,且有足够的机械强度见表D;12. 在接地的导体上,不应设置熔断器以及与绝缘极不相联动的开关;13. 工作电压超过50V,装有电气元件的活动面板,构架应可靠接地;14. 利用船体作回路的工作接地导体的型号和截面积应与绝缘敷设的那一极或相的导线相同,不得使用裸线;15. 所有接地装置的紧固应牢靠,并均应设有弹簧垫圈或锁紧螺母,以防松动;16. 接地装置紧固后,应随即在接触面的四周涂以防锈漆,以防锈蚀;17. 金属软管不能用作保护导体;18. 用于连接外部保护导体的端子和电缆套的端子应是裸露的,如无其他规定,应适于连接铜导体;19. PEN导线的截面积应按中性导线N一样的方式确定,最小截面积应是10mm2;20. 二次回路接地应设专用螺栓;21. 柜内自制铜排上的螺丝最小螺纹直径为6mm;22. 接地铜牌上的端子允许多根导线共用一接地螺丝,但导线必须使用标准铜接头进行处理,且拧接紧密;23. 柜内所有需接地元件的接地柱要单独用接地线接到接地体;元件间的接地线不得采用跨接方式连接;24. 主触头在断开位置时,同极的进线端及出线端之间进行绝缘测量;25. 主触头在闭合位置时,不同极的带电部件之间、触头与线圈之间以及主电路与同它不直接连接的控制和辅助电路包括线圈之间进行绝缘测量;26. 主电路、控制电路、辅助电路等带电部件与金属支架之间进行绝缘测量;27. 在标准大气条件下,配电板对地的冷态绝缘电阻应不小于1MΩ;28. 测回路的绝缘电阻时检查电板内有无不能承受实验电压的元件,如某些仪表、半导体器件等;29. 二次回路结线施工完毕测试绝缘时,应有防止弱电设备损坏的安全措施;30. 柜门与柜体的连接使用62mm镀锌屏蔽带;31. 屏蔽带的固定要使用倒齿垫片;32. 如果柜内有屏蔽线的接地,或者其他电子元件的接地;所使用的接地排要与主接地排绝缘,当需要与主接地排导通时再用至少62mm的接地线与之连33. 柜门与柜体的柔性接地导体使用镀锌62mm屏蔽带;端头处理使用o型铜接头压接,不得直接将屏蔽带穿孔固定;检查电柜制作完毕后期的检查是针对整个过程的;其中线路连接的正确性是基本要素;检查将按照用户要求进行;1. 检查电路时检查一路断开一路,以防止假回路的产生;2. 当用万用表电阻档检查线路时,要断开变压器端子的一端;3. 检查主电路的相位连接;4. 重点检查接地线的连接;5. 铜排的连接检查用0.05mm插片检查：＜6mm;6. 检查连接导线的型号、规格、使用的正确性;7. 检查线端接头的制作质量,连接应牢固;8. 检查线端标记的正确性及完整性;9. 检查导线布线和捆扎的质量;10. 通电时必须至少有两人在场;11. 初次通电时检查时,不要同时合上两个回路;12. 先检查所有电源回路电压,再检查控制电路动作情况;13. 电源回路检查时,同时填写电源回路检查表格;14. 主电路接触器、热继电器、开关、熔座、端子螺丝的检查用力矩扳手要符合表F规定;15. 检查各个元件型号和图纸是否与材料表相符;16. 设备铭牌、型号、规格,应与被控制线路或设计相符;17. 检查螺丝是否有松动;18. 具有主触头的低压电器,触头的接触应紧密,采用0.05mm×10mm的塞尺检查,接触两侧的压力应均匀;19. 电磁起动器热元件的规格应与电动机的保护特性相匹配;热继电器的电流调节指示位置应调整在电动机的额定电流值上,并应按设计要求进行定值校验;20. 出厂电柜内部清理干净;21. 有机玻璃要安装完毕,有机玻璃的塑料薄膜需撕去;22. 有机玻璃防护罩要贴上警告标语;23. 柜内接地自制的接地铜排的所用螺丝直径不得小于6mm;24. 当配电板额定电压大于500V时,其背面还应有不低于防护等级IP2X的防护措施;25. 配电板用的电气元件应牢固地安装在构架或面板上,并有放松措施,便于操作和维修;与元件直接连接在一起的裸露带电导体和接线端子的电气间隙和爬电距离至少应符合这些元件自身的有关要求;26. 额定电压不同的熔断器,应尽量分开安装,当熔断器的额定电压高于500V,而其熔断器座能插入低额定电压的熔断器时,则应设置专用警告牌;如：当心只能用660V熔断器等;27. 有触及带电部分危险的熔断器,应配齐绝缘抓手;28. 有机玻璃的支撑螺杆必须套绝缘管29. 有机玻璃板安装时固定时两面都要垫纸垫片,以达到防震效果;表D接地导体、螺柱关系表CB/Z342-84,2.5.2-表1。

电气设备工程中的接线规范要求一、引言电气设备工程中的接线规范要求是确保电气设备安全运行的重要保障。

它为电气设备的安装、维护、检修和运行提供了指导和依据。

本文将介绍电气设备工程中的接线规范要求，以及其在实际工程中的应用。

二、接线规范的重要性电气设备的接线规范是保证设备正常运行、避免事故的重要因素之一。

准确地按照接线规范进行工作可以确保电气设备的可靠性和安全性。

不遵守接线规范往往会导致电设备的故障，甚至是事故的发生。

因此，严格遵守接线规范是每个电气工程师的职责和使命。

三、接线规范的基本要求1. 线路标识要清晰每一条电缆、导线都应该有明确的标识，方便工程师进行维护和运维工作。

标识应包括线路名称、用途、电压等信息。

标识的字体应清晰可见，不可模糊，以防混淆和误操作。

2. 接线端子要牢固所有的电气设备都有接线端子，这是电气信号传递的关键部分。

接线端子要选用质量良好的产品，确保接线的牢固性和可靠性。

在接线前，应检查端子是否干净、光滑，无松动或氧化现象。

3. 接线要规范在实际接线过程中，应遵循统一的标准，确保接线的规范性和一致性。

例如，应遵循颜色代码标准，将不同电压等级的导线颜色区分开；同时，应使用合适的接线工具，适当地压接接线端子，保证连接紧密可靠。

4. 接地要可靠良好的接地是电气设备安全运行的前提条件。

接地电阻应符合国家标准要求，确保电流能够迅速通过接地线路排除，以避免电气设备遭受雷击、感应电压等问题。

同时，接地线应有良好的导电性能，接地电极应埋深适宜，避免氧化或腐蚀。

5. 安全设施要完备电气设备工程中的接线规范要求也包括安全设施的设置。

例如，应设置过载保护装置、漏电保护装置和接地保护装置，以确保电气设备在异常情况下能够及时切断电源，避免对设备和人员造成伤害。

四、接线规范的实际应用电气设备工程中的接线规范并不仅仅存在于书本上，它们需要在实际工程中得到贯彻执行。

在实际工程中，电气工程师应遵循以下要求：1. 严格按照设计图纸进行接线；2. 注意接线的细节，如接线端子的选择、固定和标识；3. 确保设备的接地符合要求，并做好接地电阻的测试；4. 对接线进行验收测试和巡视，确保接线的质量和可靠性；5. 做好相关记录，以备日后维护和检修。
