准谐振反激式电源原理(NCP1207 P38)

反激式电源工作原理是怎么回事，它的变压器是真正的变压器吗反激式电源工作原理是怎么回事要说反激式拓扑电源，由于其价格低廉，结构简单，在输出功率150W范围内应用极为广泛，这里有一个重要的磁性元器件，就是我们通常说的'变压器'，乍一看，的确是变压器的样子，有电气隔离，还可以完成变压（在开关电源中一般为降压，得到一组或多组低压直流输出），但是大家从它的工作方式看一下，就可以立刻明白这里的变压器其本质是一个储能电感，承担扮演整个输出功率的储能罐角色。

变压器，一般扮演电气隔离和能量传输变换，不承担存储能量的任务，唯一的存储能量就是我们力求不断要减少的励磁能量而已。

如下是一个典型的反激式电源原理图反激式电源，是先把能量存储在电感磁芯中，然后再释放，一个周期完成能量的存储和释放（释放后，供负载消耗）。

打个比方，反激式电源的工作原理就如同让人喝水一般，假如你家里来了客人或朋友，首先你得给人家一杯水吧，当然你不能让人家拿着水壶喝吧，所以首先你要把水壶里的水（电源输入能量来源）倒进水杯（反激储能电感或'变压器'）里，然后客人（负载）再喝水。

我们的开关管（比如MOSFET）是最终的能量变换执行者，其它控制犹如人的大脑，所以我们把开关管比做'主人'。

所以我们把系统中的执行机构做一个类比，如下从上面可知，反激式电源能量传输和释放不是一个同步过程，必须是在开关管（比如MOSFET）开通时先存储能量到电感（习惯叫做'变压器'），然后在开关管关断后再释放能量到负载。

那么反激式电源如何完成这一过程的呢？答案就是反激式变压器（实质还是电感，几个绕组交换能量，其实就是耦合电感的作用）的同名端和异名端的排布。

同名端和异名端是针对线圈两个及以上端子去定义的，实质是磁场的相互加强或削弱，但在电感线圈或变压器线圈方面，我们经常用作极性判断，互为同名端的两个线圈端的极性总是保持相同；互为异名端的两个端极性总是保持相反，记住这个就够了。

反激式准谐振计算频率一、引言在电力电子领域中，反激式准谐振电路是一种常用的电路拓扑。

它具有转换效率高、体积小、成本低等优点，广泛应用于开关电源、充电器等领域。

反激式准谐振电路的频率特性对于其性能和稳定性具有重要影响。

因此，准确计算反激式准谐振电路的频率是至关重要的。

本文将详细介绍反激式准谐振电路的工作原理、频率计算方法以及影响频率的因素。

二、反激式准谐振电路的工作原理反激式准谐振电路由开关管、磁性元件、电容和二极管等组成。

其工作原理基于开关管的开启和关闭，以及磁性元件中的电流和电压的变化。

在开关管开启时，电流流入磁性元件，同时电容充电；在开关管关闭时，电流反向流动，磁性元件中的能量传递给负载。

这个过程在一个固定的频率下重复，形成了准谐振。

三、反激式准谐振频率的计算方法反激式准谐振电路的频率计算需要考虑多个因素，包括磁性元件的参数、电容的参数以及电路的拓扑结构等。

其中，磁性元件的参数包括磁芯的磁感应强度、匝数和气隙长度等；电容的参数包括容量和耐压值等。

这些参数的选择直接影响着反激式准谐振电路的频率。

在实际应用中，通常采用经验公式或仿真软件来计算反激式准谐振电路的频率。

其中，经验公式是根据实际测试数据总结出来的，适用于特定规格的磁性元件和电容。

而仿真软件则可以通过模拟电路的实际工作情况，得到更为精确的结果。

四、影响反激式准谐振频率的因素在实际应用中，反激式准谐振电路的频率会受到多种因素的影响。

以下是其中的几个主要因素：1.输入电压和负载电流：输入电压和负载电流的变化会影响磁性元件中的电流和电压，从而影响反激式准谐振电路的频率。

在实际应用中，需要根据输入电压和负载电流的变化范围，选择合适的磁性元件和电容，以保证电路的稳定工作。

2.磁性元件的磁感应强度：磁感应强度是磁性元件的重要参数，它直接影响着磁性元件的工作状态和能量传输效率。

在实际应用中，需要根据磁感应强度的变化范围，选择合适的磁性元件，以保证电路的稳定工作。

反激式开关电源原理当输入电源通电时，输入滤波电路主要起到对输入电源信号进行滤波和平滑作用，防止干扰信号进入整个电路系统。

然后，经过整流桥将交流电转化为直流电。

接下来，该直流电经过功率开关管进行调制控制，这个过程就是控制电路的工作。

在变压器承担着功率传输和变压变换的任务。

它主要分为两个部分：升压器和降压器。

在开关管闭合的情况下，输入电流经过升压器，相应电压也增加，而各个部分的电感储能增加，当开关管打开时，通过变压器的二次侧输出电压由于电感储能的耦合作用而提高。

然后，经过输出整流电路，将变压器输出的交流信号转变为直流电。

最后，经过滤波电路对其进行平滑处理，去除残余脉动，使输出得到稳定的直流电源信号。

反激式开关电源的工作过程如下：开关管处于导通状态时，输入电压通过变压器升压转换为高压交流信号。

当开关管关闭时，变压器的二次侧有电感存储并释放能量，输出电压降低，并将能量传递到负载上。

通过对开关管的调制控制，可以实现对输出电压的稳定调控。

在反激式开关电源中，控制电路起着关键的作用，它根据反馈信号来控制开关管的导通和关闭状态，以实现对输出电压的稳定控制。

控制电路中通常包括反馈电路和比较器。

反馈电路用于检测输出电压并将其与参考电压进行比较，从而生成控制信号。

比较器根据控制信号来控制开关管的导通和关闭。

总结来说，反激式开关电源通过控制开关管的导通和关闭，将输入电源转换为合适的电压输出给负载，从而实现对输出电压的稳定调控。

它的原理主要是基于变压器的能量传输和变换，以及控制电路的控制信号来实现对开关管的调控。

该电源结构具有高效率、高功率密度和小体积等优点，被广泛应用于各个领域。

反激准谐振工作原理小伙伴们！今天咱们来唠唠反激准谐振这个超有趣的东西。

咱先来说说反激变换器是啥。

想象一下，就像是一个超级智能的小助手，它能把输入的电能变来变去。

在反激变换器里啊，有个变压器，这个变压器可不像咱们平常看到的那种老老实实传电的家伙。

它有点调皮呢，在开关管导通的时候，它就开始储存能量，就像小松鼠囤坚果一样，把电能都囤在自己这儿。

然后呢，当开关管一关，它就把储存的能量释放出去，给到负载那边。

这一存一放的过程，就像是一场能量的接力赛。

那准谐振又是咋回事呢？这就更有意思啦。

准谐振就像是给这个反激变换器加上了一个魔法咒语。

当开关管关断的时候啊，电路里会发生一些奇妙的变化。

这个时候，电路里的一些元件，像是电感啊、电容啊，它们之间就开始互相作用。

就好像是一群小伙伴在开派对，电感和电容开始玩起了一种特殊的游戏。

你看啊，电感有个特点，它不喜欢电流突然变化，就像一个慢性子的小老头。

电容呢，它对电压的变化也有自己的小脾气。

在准谐振状态下，它们之间的能量交换就变得很有规律。

比如说，电感的能量会逐渐转移到电容上，这时候电容的电压就会慢慢升高。

这个过程就像是海浪一波一波地涌过来，电容的电压就像海浪的高度一样，一点一点地变化着。

而且哦，准谐振还有个很大的好处呢。

它能够降低开关管的损耗。

你想啊，开关管就像一个忙碌的小工人，一直在那开开关关的。

如果没有准谐振这个魔法，它在开关的时候就会消耗很多能量，就像小工人干活累得气喘吁吁还浪费很多力气一样。

但是有了准谐振，就像是给小工人找了个省力的工具，让它在开关的时候能够轻松一些，损耗的能量就少啦。

在这个反激准谐振电路里啊，还有很多小细节值得我们去琢磨。

比如说，电路里的各种参数就像是做菜时的调料一样，得搭配得刚刚好。

电阻的大小、电感的电感量、电容的容量，这些都得相互配合。

如果哪个参数出了问题，就像做菜时盐放多了或者少了一样，整个电路的工作就会变得不正常。

再说说这个电路的工作频率。

准谐振反激式电源设计之探讨
准谐振反激式电源基于开关电源的工作原理，通过变换器来将输入电
压转换为所需的输出电压。

与传统的开关电源相比，准谐振反激式电源采
用了谐振技术，能够使开关管的开关损耗降低并提高转换效率。

同时，准
谐振反激式电源在输出电压波形方面更接近理想正弦波，减小了输出电压
的谐波含量。

在准谐振反激式电源的设计中，选择关键元件是非常重要的。

首先是
选取合适的开关管，一般采用功率MOSFET管。

这些MOSFET管具有较低的
导通压降和开通失真，能够提高电源的效率和稳定性。

其次是选取合适的
谐振电感和谐振电容，这些元件的选取需要考虑到工作频率、输出功率和
电源的效率等因素。

除了关键元件的选择，准谐振反激式电源的设计流程也是十分重要的。

设计流程一般包括以下几个步骤：确定输出电压和输出功率的要求，计算
开关管和谐振元件的参数，进行电路拓扑结构的选择，进行电路仿真和优化，最后进行实际电路的搭建和测试。

在进行电路仿真和优化时，可以使用一些专业的电路仿真软件，如PSPICE或SIMPLIS等。

通过仿真可以得到电路的工作性能参数，对电路
进行优化和调整。

在电路搭建和测试时，可以使用示波器、电压表等仪器
来检测电路的工作情况和性能。

总之，准谐振反激式电源是一种非常重要的开关电源模式。

在设计准
谐振反激式电源时，需要选择合适的关键元件，并进行电路仿真和优化。

只有经过严谨的设计流程和实际验证，才能得到高效、稳定的电源系统。

反激电源准谐振控制
反激电源是一种常见的开关电源拓扑结构，它通过变压器的能
量存储和释放来实现电能的转换。

在反激电源中，变压器既能将输
入电压变换为所需的输出电压，又能提供隔离保护。

反激电源通常
应用于各种电子设备中，如电脑电源、通信设备和家用电器等。

准谐振控制是一种用于提高开关电源效率的技术。

在传统的开
关电源中，存在开关管的导通和关断过程中会产生一定的开关损耗，准谐振控制技术通过控制开关管的导通和关断时机，使其在谐振状
态下工作，从而减小开关损耗，提高电源的整体效率。

从电路设计角度来看，反激电源的准谐振控制可以通过调节开
关管的驱动信号来实现。

在工作过程中，需要精确控制开关管的导
通和关断时机，以使其在谐振状态下工作。

此外，还需要考虑变压
器的参数选择、谐振电容的设计等因素，以实现稳定可靠的准谐振
控制。

从电源性能角度来看，准谐振控制可以有效降低开关损耗，提
高电源的转换效率，减少热损耗，延长电源和电子设备的使用寿命。

同时，准谐振控制还能减小电磁干扰，提高电源的抗干扰能力，有
利于提高电子设备的稳定性和可靠性。

总的来说，反激电源准谐振控制是一种有效提高开关电源效率和性能的技术，通过精确的电路设计和控制策略，可以实现稳定可靠的准谐振工作状态，从而为电子设备的可靠运行提供良好的电源支持。

反激式准谐振开关电源原理准谐振电路分为零电压和零电流模式，理论上也有很多方法能实现准谐振变换，但是由于涉及到比较高的电压，很多方法并不适用于无输入变压器的所谓离线开关电源。

离开实际的电路很难讨论准谐振的原理，我们首先分析一下常见的反激式开关电源工作过程，然后探讨在反激式开关电源中引入零电压ZVC准谐振的方法。

如图2所示为反激式开关电源的基本电路原理图。

VT为开关管，T为高频变压器，D1为整流管，Vin为输入的直流电压，经初级绕组LP加到开关管的漏极（集电极），假定负载二极管为理想的开关。

Lk为漏感，代表不能祸合传输到次级的磁通量，其存储的能量必须要通过其他的路径释放，另外，漏感Lk会延缓和阻止互感Lm能量的传递，存储在漏感中的能量是开关管关断时产生尖峰的原因。

互感Lm完成能量从初级（Primary）到次级（second）的传输。

Cd是代表漏极端子总的电容，包括MOS开关管的输出电容，变压器线圈的寄生电容等电路中其他的离散电容。

对于反激式开关电源，开关管是在电流最大时关断的，因而会产生关断损耗，参看图3，开关管关断后，在电源开关管截止去磁恢复阶段，一开始漏感Lk和漏极端子总的电容Cd组成的谐振回路产生过压尖峰振荡，形成振铃，然后储存在互感LM的能量对负载转移，负载二极管D1导通，形成次级电流1s给滤波电容充电，将开关管饱和期磁化的能量转移给次级电路供给负载，在此阶段，电流1s近似线性减少，逐渐降至为零。

去磁恢复阶段的后期次级绕组放电结束，负载二极管截止，能量释放完毕后，仍有一部分能量会在LM和寄生电容Cd之间以输入电压Vin为基准，产生近似的衰减余弦振荡，并维持在一定的水平，形成停滞期（dead time一死区，开关管和二极管都不导通的阶段）直到开关管导通进入下一个周期的振荡。

当开关管再次导通的时候，漏极电压VDS可能在较低的水平，也可能在较高的水平，一般而言，Cd将通过MOS管放电形成电流尖峰，如果在比较高的数值（如图3中P3点）开启，则此电容上的电压不仅使开关管导通产生很大额外的功耗，而且会产生开关噪声，形成EMT电磁干扰，Toff为开关管截止时间，Td为停滞期，因此这种工作方式为电流不连续的方式DCM（DiscontinuousCondition Mode）。

准谐振反激式电源设计
 低成本和高可靠性是离线电源设计中两个最重要的目标。

准谐振(Quasi resonant) 设计为设计人员提供了可行的方法，以实现这两个目标。

准谐振技术降低了MOSFET的开关损耗，从而提高可靠性。

此外，更软的开关改善了电源的EMI特性，允许设计人员减少使用滤波器的数目，因而降低成本。

本文将描述准谐振架构背后的理论及其实施，并说明这类反激式电源的使用价值。

 基本知识
 准(quasi)是指有点或部分的意思。

在实现准谐振的设计中，现有的L-C 储能电路正战略性地用于PWM电源中。

结果是L-C 储能电路的谐振效应能够软化开关器件的转换。

这种更软的转换将降低开关损耗及与硬开关转换器相关的EMI。

由于谐振电路仅在相当于其它传统方波转换器的开关转换瞬间才起作用，故而有准谐振之名。

NCP1207笔记本电脑电源适配器控制芯片ＮＣＰ１２０７ＮＣＰ１２０７是一款带准谐振开关能力的脉宽调制电流模式控制器，它集成了组建严格的开关电源所有必要的元件和功能而且只需要极少的外接元件。

与现有的固定频率控制器相比，ＮＣＰ１２０７的准谐振设计能够提高功效并降低所需待机能耗功率电平，同时ＮＣＰ１２０７的准谐振设计能够有效的把电磁干扰减至最少并降低开关损耗。

ＮＣＰ１２０７的内部电路框图HVVCCDemagDrvFBGNDCSＮＣＰ１２０７的针脚封装图DmgFBCSGnd12348765HVNCVCCDrvＮＣＰ１２０７各引脚功能引脚号12345678引脚名称DMGFBCSGNDDrvVCCNCHV初级零电流检测输入端反馈信号输入端开关管电流检测输入端接地端MOSFET栅极驱动信号输出端工作电源输入端空脚高压输入端引脚功能１４脚ＮＣＰ１２０５的内部电路框图HVNCVCCDRVDemagCtOVPFBIeneGndNCNCNCＮＣＰ１２０５的各引脚功能引脚号PDIP-8封装1—234—567PDIP-14封装12,7,8,9,1434561011引脚名称HVNCDemagFBCtOVPGNDIeneDriveVCC引脚功能连接已整流的高压（HV）总线，从而在IC启动时对外部大容量电容提供充电电路空脚初级零电流检测反馈信号输入端频率控制端。

与地之间接一只电容器可设定最小/最大工作频率过电压保护输入端。

门限电平是2.8V接地端电流检测输入端MOSFET栅极驱动信号输出端工作电压输入端12138８脚ＰＤＩＰ封装的ＮＣＰ１２０５的典型应用电路图1.5nFY1１４脚ＰＤＩＰ封装的ＮＣＰ１２０５典型应用电路图。

准谐振反激式电源原理
NCP1207是一种集成了主要功能的准谐振反激式电源控制器。

它包含了开关管驱动器、电源启动电路、电流模式控制器等组成部分，能够有效地控制和保护电源运行。

NCP1207的工作原理如下：
1.启动电路：当电源开启时，启动电路立即开始工作。

它通过一个启动电阻和一个降压电容组成，通过电容的充电过程使得控制器工作。

2.开关管驱动器：NCP1207能够控制和驱动开关管，实现开关管的正常工作。

它通过调整PWM（脉冲宽度调制）信号的占空比来控制开关管的导通和关断。

3.调整输出电压：NCP1207通过反馈电路检测输出电压，并将这个信息应用于PWM控制器中。

通过控制PWM信号的占空比，可以实现输出电压的稳定调整。

4.控制保护：NCP1207还集成了多种保护功能，如过电流保护、过温保护等。

当电源工作异常时，控制器会自动对电源进行保护，避免损坏设备。

准谐振反激式电源的优点主要包括低能耗、高效率和小尺寸等。

它可以在高频范围内工作，减小传输损耗，提高电能转换的效率。

同时，由于采用了变压器隔离、反馈控制和多重保护措施，该电源拓扑结构能够提供稳定可靠的电源输出。

总结起来，准谐振反激式电源原理是通过准谐振变换器实现高效的电能转换和稳定可靠的电源输出。

NCP1207作为一种集成了主要功能的准谐振反激式电源控制器，能够更好地实现电源的控制和保护。

准谐振反激的原理、应用及参数计算
时间：2010-09-07 17:23:42 来源：作者：
如果不用固定的时钟来初始化导通时间,而利用检测电路来有效地“感测”MOSFET (VDS) 漏源电压的第一个最小值或谷值,并仅在这时启动MOSFET导通时间,结果会是由于寄生电容被充电到最小电压,导通的电流尖峰将会最小化。

这情况常被称为谷值开关(Valley Switching) 或准谐振开关。

这篇文章的目的目的在于和大家分享关于准谐振反激的原理、应用及参数计算方面的知识。

准谐振QR
Q(Quasi)
R( resonant)
主要是降低mosfet的开关损耗，而mos的开关损耗主要是来源于自身的输出电容。

从上图中，大家可以讨论一下，一般的开关损耗来自于那几个部分的寄生电容产生的。

在传统的非连续模式反激DCM)的停滞时间内，寄生电容将会跟VDC周围的主要电感产生振荡。

寄生电容上的电压会随振荡而变化，但始终具有相当大的数值。

当下一个周期MOSFET导通时间开始时，寄生电容会通过MOSFET放电，产生很大的电流尖峰。

由于这个电流出现时MOSFET存在一个很大的电压,该电流尖峰因此会做成开关损耗。

从上面的图可以看到，准谐振跟一般的传统反激原理基本一样。

Lleak是初级漏感，Rp是初级电阻，Cp是谐振电容;
当副边绕组中的能量释放完毕之后(即变压器磁通完全复位)，在开关管的漏极出现正弦波振荡电压，振荡频率由LP、CP决定，衰减因子由RP决定。

对于传统的反激式变换器，其工作频率是固定的，因此开关管再次导通有可能出现在振荡电压的任何位置(包括峰顶和谷底)。

NCP1207制作75W电源的设计(转载)采用NCP1207制做75W TV电源的设计采用准方波谐振式变换器如已知的准谐振变换器设计反激式开关电源可以减小电磁幅射（EMI），并改善效率。

由于产生的低水平噪声，QR型SMPS成为非常合适的需要低干扰的电子设备，如TV类的电源供应器。

ONSEMI的NCP1207, 即是一款这样的控制器，它很容易的令你的设计满足TV电源的要求，且外围组件很少，待机功耗也降到1W以下。

什么是准谐振变换准谐振这个名词，通常由一个硬开关变换器加一个谐振槽路组成，工作时很象标准的PWM控制器，增加一个网络在MOSFET处，形成一个可变的频率，电流及电压仅取决于工作模式，使之成为零电流（ZCS）或零电压（ZVS）方式工作。

与传统PWM方式比较，QR工作方式有较少的开关损耗，但通过MOSFET的RMS电流增加，产生了较多的导通损耗，仔细设计可改善效率。

当然，准谐振的主要优点还是减少了传导及幅射的频谱。

真实的ZVS准谐振意味着开关上的电压看上去象正弦的半园，图1示出其波形的形状。

这种技术的主要问题是在开关打开时电压较高，更多的时候甚至需要1KV的BVdss的MOSFET，结果设计师定向其选择，改成准谐振波形的谐振电源。

准方波谐振变换器如我的所见，真实的谐振式要放置的MOS FET要能高压开关，如果我们紧盯在标准的硬开关波形（图2），我们可以看到给定时间内漏电压可减到最小，这刚好出现在磁芯复位之后。

从图2可知，设想控制器令MOSFET导通，直到其电流到设置点，然后令MOSFET关断，直到检测出磁芯复位。

结果，控制器没有按时钟工作，仅在检测了负载及线路的条件状态来决定，这就是自由运转式工作。

变换器按此技�X，常设计成自激振荡式的电源（SOPS）即波谷开关变换器。

振荡器原始可见图3，安排一个L.C网络出现。

取于此结构，有两个不同的结构可用。

在开关闭合时，初级电流流过初级电感LP，但也进入漏感LLEAK., 当导通时，能量储存在Lp中，并将传输到二次侧，但漏感通过变压器两边之间的耦合，将其电压颠倒，并强加在迅速上升的漏极电压上。

准谐振电路的工作原理
嘿，朋友们！今天咱就来聊聊超有意思的准谐振电路的工作原理。

想象一下啊，准谐振电路就像是一个聪明的舞者，在电能的舞台上尽情展现着独特的舞步。

比如说在开关电源里，它就像个小精灵在穿梭舞动！当电流和电压相互作用时，那感觉，就如同一场精彩的双人舞。

准谐振电路中，那些电子元件就像是默契的舞伴，相互配合，共同演绎出美妙的节奏。

电容就像是舞台上轻盈的丝带，存储和释放电能，为整个表演增添了灵动之美。

电感呢，则像一个稳重的舞者，稳定着电流的流动。

比如说，当开关打开时，电流开始流动，这多像是音乐响起，舞者们开始跃动起来啊！这时候的电感就努力储存能量，而电容则在一旁等待时机。

突然，开关关闭了，哇塞，这就如同一个惊喜的转折，电容开始释放能量，和电感一起产生奇妙的振荡！这多么神奇啊！
然后啊，这种振荡会一直持续，直到达到一种平衡状态。

这不就是一场精彩绝伦的表演达到高潮之后，慢慢落下帷幕嘛！这准谐振电路的工作原理是不是超级有趣呢？
在很多电子设备中，准谐振电路都发挥着重要的作用呢。

它能让设备更加高效地工作，就像给设备注入了一股强大的动力。

它能让我们的手机充电更快，让我们的电脑运行更流畅。

这难道不是一件让人特别开心和兴奋的事情吗？
我觉得啊，准谐振电路真的是电子世界里的一个神奇存在，它用看似简单的方式，却创造出了如此重要和令人惊叹的效果。

朋友们，你们说是不是呢？。

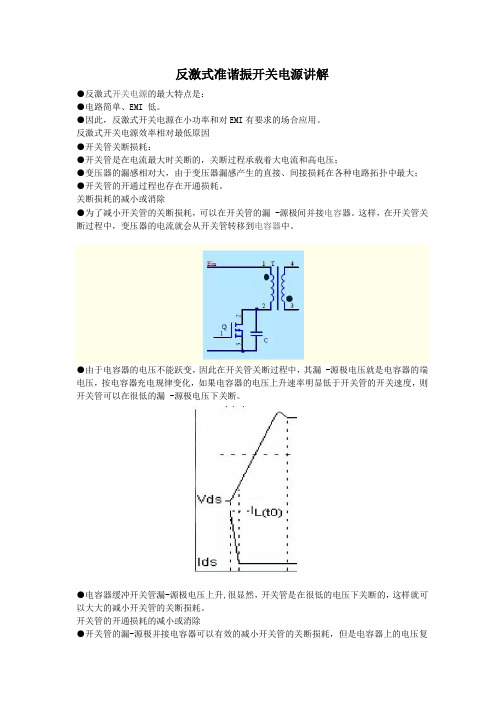

反激式准谐振开关电源讲解●反激式开关电源的最大特点是：●电路简单、EMI 低。

●因此，反激式开关电源在小功率和对EMI有要求的场合应用。

反激式开关电源效率相对最低原因●开关管关断损耗：●开关管是在电流最大时关断的，关断过程承载着大电流和高电压；●变压器的漏感相对大，由于变压器漏感产生的直接、间接损耗在各种电路拓扑中最大；●开关管的开通过程也存在开通损耗。

关断损耗的减小或消除●为了减小开关管的关断损耗，可以在开关管的漏 -源极间并接电容器。

这样，在开关管关断过程中，变压器的电流就会从开关管转移到电容器中。

●由于电容器的电压不能跃变，因此在开关管关断过程中，其漏 -源极电压就是电容器的端电压，按电容器充电规律变化，如果电容器的电压上升速率明显低于开关管的开关速度，则开关管可以在很低的漏 -源极电压下关断。

●电容器缓冲开关管漏-源极电压上升,很显然，开关管是在很低的电压下关断的，这样就可以大大的减小开关管的关断损耗。

开关管的开通损耗的减小或消除●开关管的漏-源极并接电容器可以有效的减小开关管的关断损耗，但是电容器上的电压复位还像常规技术那样用RCD 方式，开关管的关断损耗的减小就会被 RCD 电路的复位损耗所抵消，甚至RCD 复位损耗明显大于开关管的关断损耗。

●因此要寻求一种电容器电压的无损耗复位方式。

开关管的开通损耗的减小或消除2●要使得电容器电压复位并且无损耗，需要采用 LC 复位方式，如无源无损耗缓冲电路可以消除电容器复位损耗。

●实际上，无源无损耗缓冲电路也存在着一定的损耗，如复位电感的损耗，二极管的损耗，大概消耗掉整机效率的2~3% 甚至更高；●如果这些损耗“消除 ”，那么，反激式开关电源的效率会有进一步的提高。

消除开通损耗的方法●除此以外，开关管的漏-源极之间的寄生电容器以及线路中的寄生电容，在开关管开通时也会造成损耗。

●如何采用最简化的电路获得最好的效果？基本方法：在开关管漏-源极电压为零时开通 —零电压开通，这在反激式电路拓扑中比较难以实现。

谐振反激电源原理一、引言谐振反激电源是一种常见的电源拓扑结构，其原理是通过谐振电路实现能量的传输和转换。

本文将详细介绍谐振反激电源的工作原理、特点以及应用领域。

二、工作原理谐振反激电源是一种开关电源，由谐振电路和开关元件组成。

当开关元件导通时，电流开始流过变压器的一侧，同时在电感和电容的作用下，储能。

当开关元件关断时，电流不再流过变压器的一侧，而是通过谐振电路回流，使得能量转移到输出端。

谐振电路是谐振反激电源的关键组成部分，它由电感和电容构成。

在工作过程中，电感和电容以谐振频率振荡，从而实现能量的传输和转换。

谐振频率的选择需要考虑到输入电压、输出电压和负载等因素。

三、特点1. 高效率：谐振反激电源具有较高的能量转换效率，能够在不同负载情况下保持高效率工作。

2. 稳定性好：谐振反激电源在输出电压稳定性方面表现出色，能够实现较低的纹波和噪声。

3. 体积小：谐振反激电源相比传统的线性电源体积更小，适合在空间有限的应用场景中使用。

4. 成本低：谐振反激电源的制造成本相对较低，适合大规模生产和应用。

四、应用领域谐振反激电源在许多领域都有广泛应用，包括但不限于以下几个方面：1. 通信设备：谐振反激电源可以用于通信设备中的电源模块，如无线路由器、基站等。

2. 工业控制：谐振反激电源可以用于工业控制设备，如PLC、变频器等。

3. 家用电器：谐振反激电源可以用于家用电器，如电视机、电脑等。

4. LED照明：谐振反激电源可以用于LED照明，如LED灯泡、LED灯带等。

5. 新能源领域：谐振反激电源可以用于新能源领域，如太阳能、风能等。

六、总结谐振反激电源是一种常见的电源拓扑结构，通过谐振电路实现能量的传输和转换。

它具有高效率、稳定性好、体积小和成本低的特点，广泛应用于通信设备、工业控制、家用电器、LED照明和新能源等领域。

随着技术的不断进步，谐振反激电源将在更多领域发挥重要作用。

参考资料:[1] 摘自《电源技术》2018年第2期[2] 摘自《电子工程师》2017年第4期。

反激式开关电源工作原理
反激式开关电源是一种常见的电源，它可以将外部电源转换成低压直流电源。

它采用反激式波形控制，可以在输出电压范围内调节输出功率，因此是用户选择的电源之一。

它的工作原理如下：
反激式开关电源的主要组成部分是MOSFET（金属氧化物半导体场效应晶体管），它可以将外部电源转换成低压直流电源。

MOSFET与电容器构成类比滤波器，电容器可以改善输出波形，确保负载稳定。

MOSFET的工作原理是，当电容器收到外部电源的电流时，它会向MOSFET输入电压，使MOSFET开启，从而将电流传递到负载，实现输出电压。

随着外部电源电压的改变，MOSFET的开关频率也会有所变化，从而实现输出电压的调节。

另一个重要的组成部分是反馈电路。

它可以检测输出电压，并且根据输出电压的变化，调整MOSFET的开关频率，从而达到调节输出电压的目的。

反激式开关电源的特点是低成本、高效率、稳定性好，在许多应用中受到欢迎，比如家用电器、汽车电子产品、LED照明产品等。

总而言之，反激式开关电源是一种常见的电源，它可以将外部电源转换成低压直流电源，主要由MOSFET和反馈电路组成，它可以在输出电压范围内调节输出功率，低成本、高效率、稳定性好，在许
多应用中受到欢迎。
