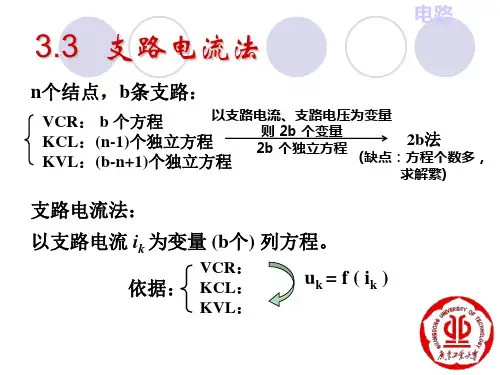

电路第3章支路电流法

根据基尔霍夫定律列出 方程组。
03
解方程组，求出各支路 的电流。
04
根据求得的电流值，进 一步求解电路中的其他 物理量，如电压、功率 等。
支路电流法的解题实例
01
02
03
04
假设有一个简单的电路，包含 三个节点和三条支路，其中一
条支路为电流源。
根据基尔霍夫定律列出方程组 ，解得各支路的电流值。
根据求得的电流值，进一步求 解电路中的其他物理量，如电
人工智能与机器学习在电 力系统中的应用
人工智能和机器学习技术在电力系统中的应 用逐渐成为研究热点，可以与支路电流法结
合，实现更加智能化的电力系统分析。
THANKS
感谢观看
《支路电流法》 ppt课件
目录
• 支路电流法简介 • 支路电流法的原理 • 支路电流法的应用实例 • 支路电流法的扩展与提高 • 总结与展望
01
支路电流法简介
定义与特点
支路电流法是一种电路分析方 法，通过求解支路电流来分析 电路的电气特性。
该方法适用于具有多个支路的 复杂电路，能够方便地求解各 支路电流。
实际电路中的支路电流计算
总结词
实际应用价值高
详细描述
在实际的电路设计中，支路电流法具有重要的应用价值。通过计算各支路的电 流，可以更好地理解和分析电路的工作原理，为优化电路设计提供依据。
04
支路电流法的扩展与 提高
支路电流法在交流电路中的应用
总结词
适用性、计算精度、应用范围
详细描述
支路电流法在交流电路中具有良好的适用性，尤其适用于分析具有多个电源和复杂电路结构的交流系 统。通过引入复数表示和交流电的特性，可以精确计算各支路电流的大小和相位，从而为交流电路的 分析提供有力支持。

第3章 电阻电路的一般分析● 本章重点1、独立independent KCL 、KVL 方程equations 个数；2、支路法列方程construct equations 解电路；3、网孔法列方程解电路analyse circuit ；4、回路法列方程解电路；5、节点法列方程解电路.● 本章难点1、含有理想电源Ideal Power 的回路法Loop method ；2、含有受控源Controlled source 的回路法；3、含有理想电源的节点法node method ；4、含有受控源的节点法。

● 教学方法本章主要讲述电阻电路的一般分析方法，即方程法。

本章采用讲授为主，自学为辅的教学方法,共需6课时.对独立KCL 、KVL 方程个数确定，可以自学；有关图论Graph 的内容，在15章统一讲解；对支路法、网孔法、回路法、节点法在不同情况下如何建立方程等重点和难点内容，课堂上要讲解透彻，课下布置一定的作业,使学生加深对内容的理解并牢固掌握。

为使学生能区分各方法的优点和应用对象，可采用一个电路用不同的方法来分析。

● 授课内容 3.1 支路法一、支路电流法以支路电流为未知量,根据KCL 、KVL 列关于支路电流的方程，进行求解的过程.图3—1仅含电阻和电压源的电路第1步 选定各支路电流参考方向,如图3—1所示. 第2步 对（n －1)个独立节点列KCL 方程如果选图3—1所示电路中的节点4为参考节点,则节点1、2、3为独立节点,其对应的KCL 方程必将独立,即:1 0431=+-I I I 2 0521=+--I I I 3 0632=-+I I I 第3步．对)1(--n b 个独立回路列关于支路电流的KVL 方程U s33 3Ⅰ：014445511=--++s s U I R U I R I R Ⅱ:05566222=--+-I R I R U I R s Ⅲ：033366444=+-+-I R U I R U I R s s 第4步．求解3。

支路电流法简介
支路电流法是电路分析中另一种广泛应用的方法，它可以简化复杂电路的分析过程。
1 假设与规则
通过在每个支路上引入一个未知的电流变量，我们可以编写一组方程来解析电路。
2 应用范围
支路电流法适用于复杂的多支路电路，尤其适用于由电流源驱动的电路。
3 实例分析
我们将通过一个由多个支路组成的电路来演示支路电流法的应用。
电路图示例
我们将通过一个包含电阻、电流源和电压源 的电路示例来分析基尔霍夫定律和支路电流 法。
结果分析
我们将计算电路中的未知电流和电压，并解 释结果的物理意义。
结论和要点
本演示总结了基尔霍夫定律和支路电流法的关键概念和应用。
基尔霍夫定律
节点定律和回路定律帮助我们分析电路中的电流和电压。
支路电流法
通过引入支路电流变量，我们可ቤተ መጻሕፍቲ ባይዱ简化电路的分析过程。
基尔霍夫定律、支路电流 法
本演示将介绍基尔霍夫定律和支路电流法，两个在电路分析中至关重要的概 念。
基尔霍夫定律简介
基尔霍夫定律是电路分析的基础，它可以帮助我们理解和计算电路中的电流和电压分布。
1 第一定律
电流在交汇节点的总 和为零。
2 第二定律
在闭合回路中，电压 的总和等于零。
3 应用实例
我们将通过一个实际 的电路图示例来演示 如何应用基尔霍夫定 律进行分析。
1 共同点
两种方法都基于电路中电流和电压的守恒原理。
2 适用范围
基尔霍夫定律适用于任何电路，而支路电流法更适用于复杂的多支路电路。
3 实例分析
我们将通过一个实际的电路图例来阐述基尔霍夫定律和支路电流法的关系。
基尔霍夫定律和支路电流法的实例分 析

支路电流法是电路分析中常用的一种方法，它通过将电路中的各支路看作是由电流驱动的电阻网络，从而简化电路分析的过程。

本文将介绍支路电流法的解题步骤及注意事项。

一、支路电流法解题步骤1. 确定支路电流方向：首先需要确定每一条支路的电流方向，可以任意假设一个方向，然后按照这个方向逐个分析各支路。

2. 建立支路电流方程：根据支路电流的方向和电路的拓扑结构，可以建立支路电流方程。

对于每一个节点，应用基尔霍夫电流定律，列出该节点处的电流方程。

3. 解方程求解支路电流：将所有的电流方程组成联立方程组，然后利用线性方程组的解法求解支路电流。

4. 求解其他电路参数：得到每条支路的电流后，可以根据欧姆定律求解电路中的其他参数，如电压和功率等。

二、支路电流法解题注意事项1. 选取合适的支路电流方向：选择合适的支路电流方向至关重要，应尽量选择与被测电压极性一致的电流方向，这样可以简化电路分析的过程。

2. 选取合适的基尔霍夫电流定律方向：在建立支路电流方程时，需要注意选取合适的基尔霍夫电流定律方向，以确保得到正确的电流方程。

3. 注意节点电流的正负表示：在列出节点处的电流方程时，应注意节点电流的正负表示，根据实际电流方向来确定正负号，避免混淆和错误的计算。

4. 检查联立方程组的约束条件：在求解支路电流的联立方程组时，应注意检查联立方程组的约束条件，确保方程组不会出现矛盾或无解的情况。

5. 对结果进行合理性检验：得到支路电流后，应对结果进行合理性检验，可以通过欧姆定律和基尔霍夫电压定律来检查求解的支路电流是否符合电路的实际情况。

通过以上步骤和注意事项，可以有效地应用支路电流法进行电路分析，并得到准确的电路参数。

支路电流法在实际工程中具有广泛的应用价值，熟练掌握支路电流法的解题方法和注意事项，对于电路分析和设计工作都具有重要的意义。

支路电流法是电路分析中常用的一种方法，它通过将电路中的各支路看作是由电流驱动的电阻网络，从而简化电路分析的过程。
