两小时学会看懂手机电路图
电路图的种类
常见手机维修中的电子电路图有原理图、方框图、元件分布图、装配图和机板图等
(1)原理图
原理图就是用来体现电子电路的工作原理的一种电路图，又被叫做"电原理图"。
这种图，由于它直接体现了电子电路的结构和工作原理，所以一般用在设计、分析电路中。
分析电路时，通过识别图纸上所画的各种电路元件符号，以及它们之间的连接方式，就可以了解电路的实际工作时情况。
原理图又可分为整机原理图，单元部分电路原理图，整机原理图是指手机所有电路集合在一起的分部电路图。

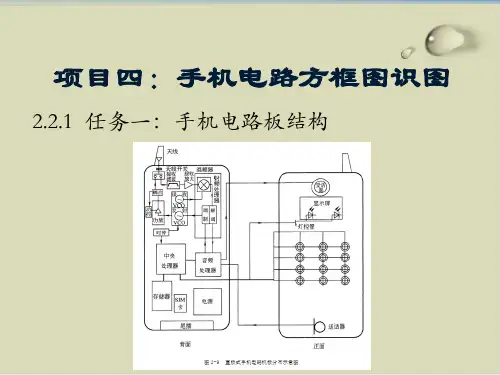

(2)方框图(框图)
方框图是一种用方框和连线来表示电路工作原理和构成概况的电路图。
从根本上说，这也是一种原理图，不过在这种图纸中，除了方框和连线，几乎就没有别的符号了。
它和上面的原理图主要的区别就在于原理图上详细地绘制了电路的全部的元器件和它们的连接方式，而方框图只是简单地将电路
(3)元件分布图
它是为了进行电路装配而采用的一种图纸，图上的符号往往是电路元件的实物的外形图。
我们只要照着图上画的样子，这种电路图一般是供原理和实物对照时使用的。
(4)机板图
机板图的是"印刷电路板图"或"印刷线路板图"，它和元件分布图其实属于同一类的电路图，都是供原理图联系实际电路使用的。
印刷电路板是在一块绝缘板上先覆上一层金属箔，再将电路不需要的金属箔腐蚀掉，剩下的部分金属箔作为电路元器件之间的连接线，然后将电路中的元器件安装在这块绝缘板上，利用板上剩余的金属箔作为元器件之间导电的连线，完成电路的连接。
由于铜的导电性能不错，加上相关技术很成熟，所以在制作电路板时，大多用铜。
所以，印刷电路板又叫"覆铜板"。
但是大家也要注意到：机板图的元件分布往往和原理图中大不一样。
这主要是因为，在印刷电路板的设计中，主要考虑所有元件的分布和连接是否合理，要考虑元件体积、散热、抗干扰、抗耦合等等诸多因素，综合这些因素设计出来的印刷电路板，从外观看很难和原理图完全一致；而实际上却能更好地实现电路的功能。
随着科技发展，现在印刷线路板的制作技术已经有了很大的发展；除了单面板、双面板外，还有多面板，
手机的电路板就是多层板。
(5)飞线图
在进行手机维修时，我们为了将原理和实物更密切的联系在一起，有时也制作飞线图。
有时用实物机板图制作，有时利用元件分布图制作
(6)流程图
流程图一般是工作的过程示意图在上面介绍的各种形式的电路图中，原理图是最常用也是最重要的，能够看懂原理图，也就基本掌握了电路的原理，绘制方框图就比较容易了。
掌握了原理图，进行维修、设计，也是十分方便的。
因此，关键是掌握原理图。
电路图的组成元素
电路图主要由元件符号、连线、结点、注释四大部分组成。
1、元件符号表示实际电路中的元件，它的形状与实际的元件不一定相似，甚至完全不一样。
但是它一般都表示出了元件的特点，而且引脚的数目都和实际元件保持一致。
2、连线表示的是实际电路中的导线，在原理图中虽然是一根线，但在常用的印刷电路板中往往不是线而是各种形状的铜箔块，就像收音机原理图中的许多连线在印刷电路板图中并不一定都是线形的，也可以是一定形状的铜膜。
还要注意，在电路原理图中的总线的画法经常是采用一条粗线，在这条粗线上再分支出若干支线连到各处。
关键是：大家要知道这条粗线相当于一条走廊一样，从其他方向进来的线路通过这条走廊后又向各方分散开来。
就象大家乘做广州到北京的火车一样，有的人是直接从广州上车的，还有的是从湖南湖北上车的，有到北京才下车的，也有在河北、河南就下车的。
在电路图中的逻辑部分，这种用粗线来表示总线的画法特别多，大家在分析电路图中要多注意。
3、结点表示几个元件引脚或几条导线之间相互的连接关系。
所有和结点相连的元件引脚、导线，不论数目多少，都是导通的。
不可避免的，在电路中肯定会有交叉的现象，为了区别交叉相连和不连接，一般在电路图制作时，给相连的交叉点加实心圆点表示，不相连的交叉点不加实心圆点或绕半圆表示，也有个别的电路图是用空心圆来表示不相连的
4、注释在电路图中是十分重要的，电路图中所有的文字都可以归入注释- 类。
细看以上各图就会发现，在电路图的各个地方都有注释存在，它们被用来说明元件的型号、名称等等。
有的电路图是彩色的，为了方便读电路图，还约定给某种线路以某种颜色来表示，这也属于注释的一种。
一般的约定是：供电的线路使用红色，发射的线路使用橙色，接收的线路使用绿色，时钟线路使用绿色，其它使用黑色。
但以上所说的填色标准并没有完全规范化。
总之，使用颜色作注释，可以让我们在读电路图时，分析查找更方便。
看懂电路图的基本方法要看懂手机电路图，必须要掌握一些必要的方法。
初学者识图时，有一点难度。
从方框图开始到单元电路图、等效电路图，最后能看懂整机电路图。
而在这中间还要知道：
一、熟练掌握手机电路中常用的电子元器件的基本知识
熟练掌握手机电路中常用的电子元器件的基本知识，如电阻、电容、电感、二极管、三极管、场效应管、集成电路、显示屏、滤波器、开关等，并充分了解它们的种类、性能、特征、特性以及在电路中的符号、在电路中的作用和功能等，根据这些元器件在电路中的作用，懂得哪些参数会对电路性能和功能产生什么样的影响，具备这些电子元器件的基本知识，是看懂手机电路图必不可少的。
二、掌握一些由常用元器件组成的单元电子电路知识
掌握一些由常用元器件组成的单元电子电路知识，例如滤波电路、放大电路、振荡电路、电源电路等。
因为这些电路单元是手机电路图中常见的功能块，掌握这些单元电路的知识，不仅可以深化对电子元器件的认识，而且通过这样的"初级练习"，也是对看懂、读通电路图的锻炼，有了这些知识，为进一步看懂较复杂的电路奠定了良好的基础，也就更容易深化自己的学习。
三、应多了解、熟悉、理解电路图中的有关基本概念
应多了解、熟悉、理解电路图中的有关基本概念。
比如关键点的电压，各点电压如何变化、如何互相关联，如何形成回路、通路，哪些构成直流通路、哪些形成信号通道、哪些属于控制信号等。
看电路图最忌讳的是眉毛胡子一把抓。
因此最重要的是了解信号流程，即主信号的走向，或者说信号从哪里来去向是哪里。
如果是规范的原理图画法，它的信号走向时有规定的，一般来说原理图的左方是信号的入口，右方是信号的出口。
根据这个原理很容易了解到这张原理图的功能是什么。
然后再把原理图细分成若干部分，仔细了解每一单元的功能，你就会对整个功能有个大体了解。
当然首先你应对单元功能电路有比较多地了解。
由多张图纸组成整机电路图一般情况下都有图纸编号。
图纸编号的顺序就是整机的工作流程。
掌握这些原则是可以很清晰地看懂电路图的。
四、对该手机有一个大致的了解
要看懂某一手机的电路图，还需对该手机有一个大致的了解，例如由手机的功能，除了基本的通话外，其他如红外、蓝牙、照摄像等，检查它可能由哪些电路单元组成。
这对读懂、读通它的电路图可以少走弯路。
五、在电路图中寻找自己熟悉的元器件和单元电路
经常在电路图中寻找自己熟悉的元器件和单元电路，看它们在电路中起什么作用，然后与它们周围的电路联系，分析这些外部电路怎样与这些元器件和单元电路互相配合工作，逐步扩展，直至对全图能理解为止。
六、不断尝试将电路图分割成若干条条框框，然后各个击破
不断尝试将电路图分割成若干条条框框，然后各个击破，逐个了解这些条条框框电路的功能和工作原理，再将各个条条框框互相联系起来，将整个电路图看懂、读通。
七、要多看、多读、多分析、多理解各种电路图
要多看、多读、多分析、多理解各种电路图。
可以由简单电路到复杂电路，遇到一时难以弄懂的问题除自己反复独立思考外，也可以向内行、专家请教，还可以多阅读这方面的教材与报刊，还可以上专门的网站，从中吸取营养。
只要坚持不懈地追求、努力，学会看懂电路图并非难事。
八、了解电路图中的英文所代表的含义
了解电路图中的英文所代表的含义。
有时，电路图中的英文实际上的简写的缩略语，有时是组合使用的，如ant 是antter 天线的简写，而antsw 是ant(天线)和sw(开关)的组合，其含义就是天线开关。
另外要注意有的词只出现在其特定的部分，它的出现也代表的起所在电路的基本功能。
如，电路图中如出现"ant",那就表示是手机里射频部分中的天线相关电路了。
九、具备一定的电路原理知识
要完全看懂手机电路图就要具备一定的电路原理知识。
主要包括和射频、音频、电源电路相关的模拟电路知识、和逻辑电路相关的数字电路知识。
也就需要了解相关电路原理中的常见电路定理、定律，如欧姆定律、基尔霍夫定律等。
