现代交换技术第一章

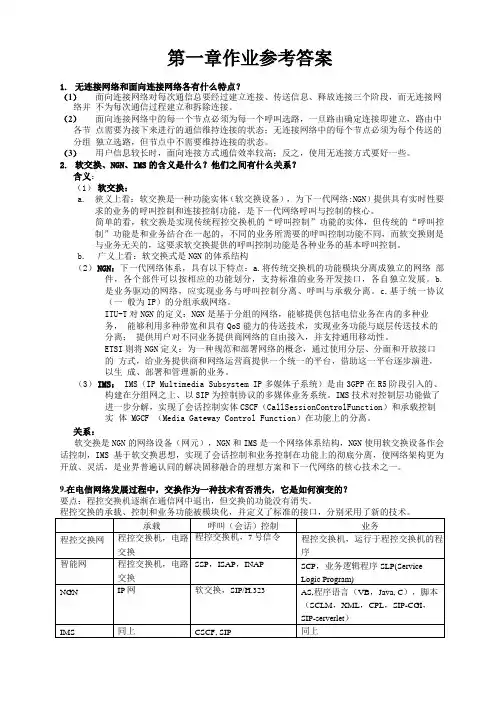

第一章作业参考答案1.无连接网络和面向连接网络各有什么特点？（1）面向连接网络对每次通信总要经过建立连接、传送信息、释放连接三个阶段，而无连接网络并不为每次通信过程建立和拆除连接。

（2）面向连接网络中的每一个节点必须为每一个呼叫选路，一旦路由确定连接即建立，路由中各节点需要为接下来进行的通信维持连接的状态；无连接网络中的每个节点必须为每个传送的分组独立选路，但节点中不需要维持连接的状态。

（3）用户信息较长时，面向连接方式通信效率较高；反之，使用无连接方式要好一些。

2.软交换、NGN、IMS的含义是什么？他们之间有什么关系？含义：（1）软交换：a.狭义上看：软交换是一种功能实体（软交换设备），为下一代网络:NGN）提供具有实时性要求的业务的呼叫控制和连接控制功能，是下一代网络呼叫与控制的核心。

简单的看，软交换是实现传统程控交换机的“呼叫控制”功能的实体，但传统的“呼叫控制”功能是和业务结合在一起的，不同的业务所需要的呼叫控制功能不同，而软交换则是与业务无关的，这要求软交换提供的呼叫控制功能是各种业务的基本呼叫控制。

b.广义上看：软交换式是NGN的体系结构（2）NGN：下一代网络体系，具有以下特点：a.将传统交换机的功能模块分离成独立的网络部件，各个部件可以按相应的功能划分，支持标准的业务开发接口，各自独立发展。

b.是业务驱动的网络，应实现业务与呼叫控制分离、呼叫与承载分离。

c.基于统一协议（一般为IP）的分组承载网络。

ITU-T对NGN的定义：NGN是基于分组的网络，能够提供包括电信业务在内的多种业务，能够利用多种带宽和具有QoS能力的传送技术，实现业务功能与底层传送技术的分离；提供用户对不同业务提供商网络的自由接入，并支持通用移动性。

ETSI则将NGN定义：为一种规范和部署网络的概念，通过使用分层、分面和开放接口的方式，给业务提供商和网络运营商提供一个统一的平台，借助这一平台逐步演进，以生成、部署和管理新的业务。

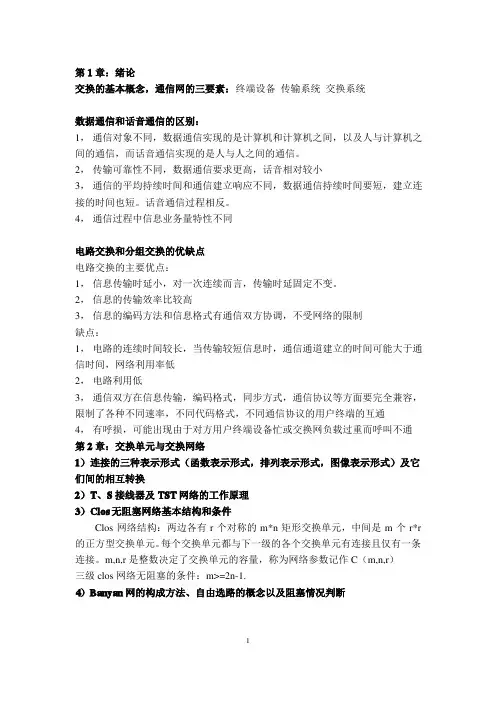

第1章：绪论交换的基本概念，通信网的三要素：终端设备传输系统交换系统数据通信和话音通信的区别：1，通信对象不同，数据通信实现的是计算机和计算机之间，以及人与计算机之间的通信，而话音通信实现的是人与人之间的通信。

2，传输可靠性不同，数据通信要求更高，话音相对较小3，通信的平均持续时间和通信建立响应不同，数据通信持续时间要短，建立连接的时间也短。

话音通信过程相反。

4，通信过程中信息业务量特性不同电路交换和分组交换的优缺点电路交换的主要优点：1，信息传输时延小，对一次连续而言，传输时延固定不变。

2，信息的传输效率比较高3，信息的编码方法和信息格式有通信双方协调，不受网络的限制缺点：1，电路的连续时间较长，当传输较短信息时，通信通道建立的时间可能大于通信时间，网络利用率低2，电路利用低3，通信双方在信息传输，编码格式，同步方式，通信协议等方面要完全兼容，限制了各种不同速率，不同代码格式，不同通信协议的用户终端的互通4，有呼损，可能出现由于对方用户终端设备忙或交换网负载过重而呼叫不通第2章：交换单元与交换网络1）连接的三种表示形式（函数表示形式，排列表示形式，图像表示形式）及它们间的相互转换2）T、S接线器及TST网络的工作原理3）Clos无阻塞网络基本结构和条件Clos网络结构：两边各有r个对称的m*n矩形交换单元，中间是m个r*r 的正方型交换单元。

每个交换单元都与下一级的各个交换单元有连接且仅有一条连接。

m,n,r是整数决定了交换单元的容量，称为网络参数记作C（m,n,r）三级clos网络无阻塞的条件：m>=2n-1.4）Banyan网的构成方法、自由选路的概念以及阻塞情况判断第3章：电路交换技术及接口电路电路交换呼叫接续过程：三个阶段：1，呼叫建立2，消息传输3，话终释放电路交换系统的基本功能：连接、信令、终端接口、控制功能。

模拟用户接口的七大功能：能对7个基本功能做简单解释。

1、馈电：所有连接在交换机上的电话分机用户，都由交换机向其馈电。

第一章1.全互连式网络‎有何特点？为什么通信网‎不直接采用这‎种方式？全互连式网络‎把所有终端两‎两相连；这种方式的缺‎点是：1）所需线路数量‎大且效率低。

所需线路对数‎与通话用户数‎间的关系是：N(N-1)/2。

2）选择困难。

每一个用户和‎N-1个用户之间‎用线路连接，由电话机来选‎择需要通话的‎用户连线比较‎困难。

3）安装维护困难‎。

每个用户使用‎的电话机的通‎话导线上要焊‎接N-1对线，困难。

2.在通信网中引‎入交换机的目‎的是什么？完成需要通信‎的用户间的信‎息转接，克服全互连式‎连接存在的问‎题。

3.无连接网络和‎面向连接网络‎各有何特点？a）面向连接网络‎用户的通信总‎要经过建立连‎接、信息传送、释放连接三个‎阶段；无连接网络不‎为用户的的通‎信过程建立和‎拆除连接。

b）面向连接网络‎中的每一个节‎点为每一个呼‎叫选路，节点中需要有‎维持连接的状‎态表；无连接网络中‎的每一个节点‎为每一个传送‎的信息选路，节点中不需要‎维持连接的状‎态表。

c）用户信息较长‎时，采用面向连接‎的通信方式的‎效率高；反之，使用无连接的‎方式要好一些‎。

4.OSI参考模‎型分为几层？各层的功能是‎什么？分为7层：物理层：提供用于建立‎、保持和断开物‎理接口的条件‎，以保证比特流‎的透明传输。

数据链路层：数据链路的建‎立、维持和拆除；分组信息成帧‎；差错控制功能‎；流量控制功能‎。

网络层：寻址、路由选择、数据包的分段‎和重组以及拥‎塞控制。

运输层：1）建立、拆除和管理端‎系统的会话连‎接2）进行端到端的‎差错纠正和流‎量控制。

会话层：1）会话连接的建‎立与拆除；2）确定会话类型‎（两个方向同时‎进行，交替进行，或单向进行）3）差错恢复控制‎。

表示层：数据转换：编码、字符集和加密‎转换；格式转换：数据格式修改‎及文本压缩；语法选择：语法的定义及‎不同语言之间‎的翻译。

应用层：提供网络完整‎透明性，用户资源的配‎置，应用管理和系‎统管理，分布式信息服‎务及分布式数‎据库管理等。

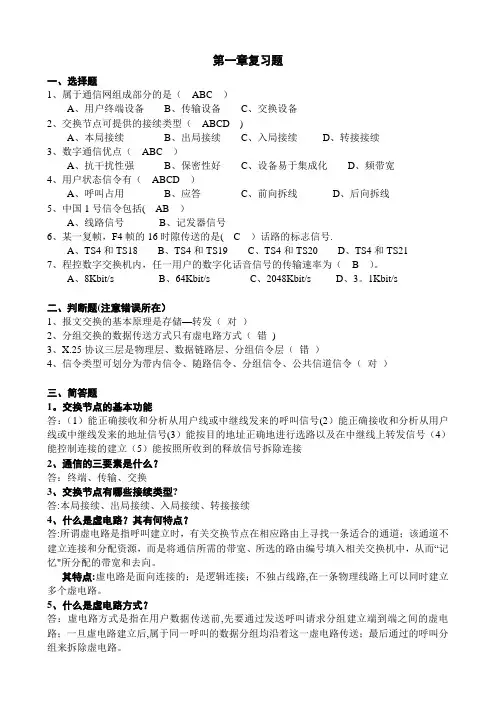

第一章复习题一、选择题1、属于通信网组成部分的是（ABC ）A、用户终端设备B、传输设备C、交换设备2、交换节点可提供的接续类型（ABCD )A、本局接续B、出局接续C、入局接续D、转接接续3、数字通信优点（ABC ）A、抗干扰性强B、保密性好C、设备易于集成化D、频带宽4、用户状态信令有（ABCD ）A、呼叫占用B、应答C、前向拆线D、后向拆线5、中国1号信令包括( AB ）A、线路信号B、记发器信号6、某一复帧，F4帧的16时隙传送的是( C ）话路的标志信号.A、TS4和TS18B、TS4和TS19C、TS4和TS20D、TS4和TS217、程控数字交换机内，任一用户的数字化话音信号的传输速率为（ B ）。

A、8Kbit/sB、64Kbit/sC、2048Kbit/sD、3。

1Kbit/s二、判断题(注意错误所在）1、报文交换的基本原理是存储—转发（对）2、分组交换的数据传送方式只有虚电路方式（错)3、X.25协议三层是物理层、数据链路层、分组信令层（错）4、信令类型可划分为带内信令、随路信令、分组信令、公共信道信令（对）三、简答题1。

交换节点的基本功能答：（1）能正确接收和分析从用户线或中继线发来的呼叫信号(2）能正确接收和分析从用户线或中继线发来的地址信号(3）能按目的地址正确地进行选路以及在中继线上转发信号（4）能控制连接的建立（5）能按照所收到的释放信号拆除连接2、通信的三要素是什么？答：终端、传输、交换3、交换节点有哪些接续类型?答:本局接续、出局接续、入局接续、转接接续4、什么是虚电路？其有何特点？答:所谓虚电路是指呼叫建立时，有关交换节点在相应路由上寻找一条适合的通道；该通道不建立连接和分配资源，而是将通信所需的带宽、所选的路由编号填入相关交换机中，从而“记忆"所分配的带宽和去向。

其特点:虚电路是面向连接的；是逻辑连接；不独占线路,在一条物理线路上可以同时建立多个虚电路。

第一章复习题一、选择题1、属于通信网组成部分的是（ABC ）A、用户终端设备B、传输设备C、交换设备2、交换节点可提供的接续类型( ABCD ）A、本局接续B、出局接续C、入局接续D、转接接续3、数字通信优点（ABC )A、抗干扰性强B、保密性好C、设备易于集成化D、频带宽4、用户状态信令有（ABCD ）A、呼叫占用B、应答C、前向拆线D、后向拆线5、中国1号信令包括（AB )A、线路信号B、记发器信号6、某一复帧，F4帧的16时隙传送的是( C ）话路的标志信号。

A、TS4和TS18B、TS4和TS19C、TS4和TS20D、TS4和TS217、程控数字交换机内，任一用户的数字化话音信号的传输速率为（ B ）。

A、8Kbit/sB、64Kbit/sC、2048Kbit/sD、3。

1Kbit/s二、判断题(注意错误所在)1、报文交换的基本原理是存储-转发( 对）2、分组交换的数据传送方式只有虚电路方式（错）3、X。

25协议三层是物理层、数据链路层、分组信令层（错）4、信令类型可划分为带内信令、随路信令、分组信令、公共信道信令（对)三、简答题1.交换节点的基本功能答：（1）能正确接收和分析从用户线或中继线发来的呼叫信号（2）能正确接收和分析从用户线或中继线发来的地址信号（3）能按目的地址正确地进行选路以及在中继线上转发信号(4)能控制连接的建立(5）能按照所收到的释放信号拆除连接2、通信的三要素是什么？答:终端、传输、交换3、交换节点有哪些接续类型？答：本局接续、出局接续、入局接续、转接接续4、什么是虚电路?其有何特点？答：所谓虚电路是指呼叫建立时,有关交换节点在相应路由上寻找一条适合的通道；该通道不建立连接和分配资源，而是将通信所需的带宽、所选的路由编号填入相关交换机中,从而“记忆"所分配的带宽和去向。

其特点:虚电路是面向连接的；是逻辑连接；不独占线路，在一条物理线路上可以同时建立多个虚电路。

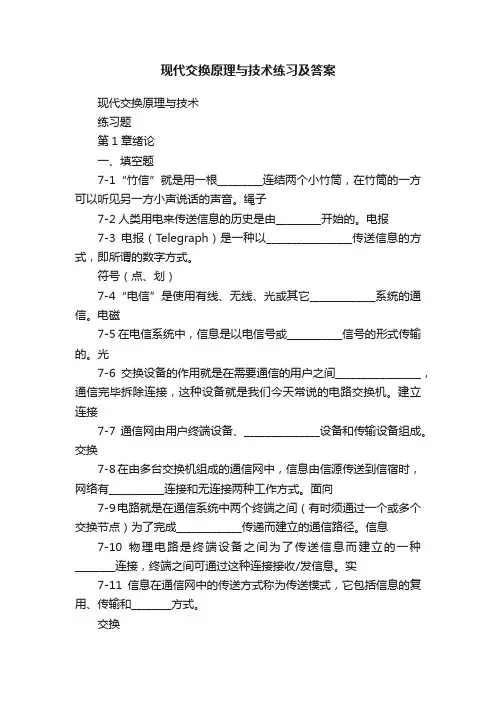

现代交换原理与技术练习及答案现代交换原理与技术练习题第1章绪论一、填空题7-1“竹信”就是用一根_________连结两个小竹筒，在竹筒的一方可以听见另一方小声说话的声音。

绳子7-2人类用电来传送信息的历史是由_________开始的。

电报7-3电报（Telegraph）是一种以_________________传送信息的方式，即所谓的数字方式。

符号（点、划）7-4“电信”是使用有线、无线、光或其它_____________系统的通信。

电磁7-5在电信系统中，信息是以电信号或___________信号的形式传输的。

光7-6交换设备的作用就是在需要通信的用户之间_________________，通信完毕拆除连接，这种设备就是我们今天常说的电路交换机。

建立连接7-7通信网由用户终端设备、_______________设备和传输设备组成。

交换7-8在由多台交换机组成的通信网中，信息由信源传送到信宿时，网络有___________连接和无连接两种工作方式。

面向7-9电路就是在通信系统中两个终端之间（有时须通过一个或多个交换节点）为了完成_____________传递而建立的通信路径。

信息7-10物理电路是终端设备之间为了传送信息而建立的一种________连接，终端之间可通过这种连接接收/发信息。

实7-11信息在通信网中的传送方式称为传送模式，它包括信息的复用、传输和________方式。

交换7-12时分复用，就是采用___________分割的方法，把一条高速数字信道分成若干条低速数字信道，构成同时传输多个低速数字信号的信道。

时间7-13交换技术从传统的电话交换技术发展到综合业务交换技术在内的现代交换技术，经历了人工交换、机电交换和_________交换三个阶段。

电子7-14电路交换技术是一种主要适用于_________业务的一种通信技术。

实时7-15分组交换采用的路由方式有数据报和_________两种。

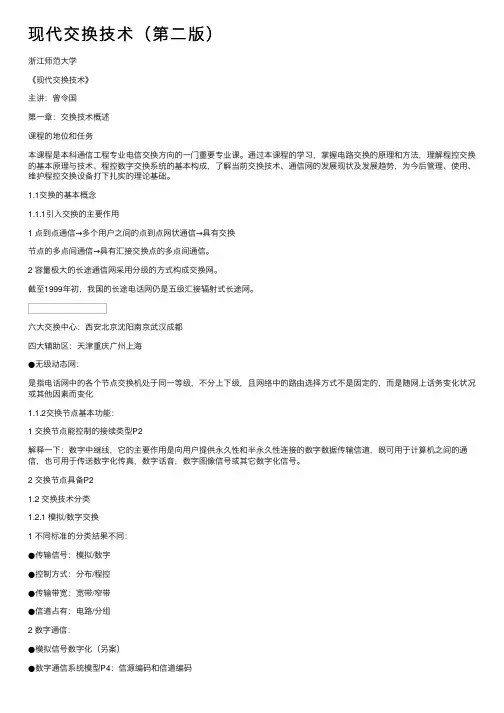

现代交换技术（第⼆版）浙江师范⼤学《现代交换技术》主讲：曾令国第⼀章：交换技术概述课程的地位和任务本课程是本科通信⼯程专业电信交换⽅向的⼀门重要专业课。

通过本课程的学习，掌握电路交换的原理和⽅法，理解程控交换的基本原理与技术、程控数字交换系统的基本构成，了解当前交换技术、通信⽹的发展现状及发展趋势，为今后管理、使⽤、维护程控交换设备打下扎实的理论基础。

1.1交换的基本概念1.1.1引⼊交换的主要作⽤1 点到点通信→多个⽤户之间的点到点⽹状通信→具有交换节点的多点间通信→具有汇接交换点的多点间通信。

2 容量极⼤的长途通信⽹采⽤分级的⽅式构成交换⽹。

截⾄1999年初，我国的长途电话⽹仍是五级汇接辐射式长途⽹。

六⼤交换中⼼：西安北京沈阳南京武汉成都四⼤辅助区：天津重庆⼴州上海●⽆级动态⽹：是指电话⽹中的各个节点交换机处于同⼀等级，不分上下级，且⽹络中的路由选择⽅式不是固定的，⽽是随⽹上话务变化状况或其他因素⽽变化1.1.2交换节点基本功能：1 交换节点能控制的接续类型P2解释⼀下：数字中继线，它的主要作⽤是向⽤户提供永久性和半永久性连接的数字数据传输信道，既可⽤于计算机之间的通信，也可⽤于传送数字化传真，数字话⾳，数字图像信号或其它数字化信号。

2 交换节点具备P21.2 交换技术分类1.2.1 模拟/数字交换1 不同标准的分类结果不同：●传输信号：模拟/数字●控制⽅式：分布/程控●传输带宽：宽带/窄带●信道占有：电路/分组2 数字通信：●模拟信号数字化（另案）●数字通信系统模型P4：信源编码和信道编码信源编码：为了减少信源输出符号序列中的剩余度、提⾼符号的平均信息量，对信源输出的符号序列所施⾏的变换。

莫尔斯电码，差值脉冲编码，预测编码，运动估算和运动补偿编码，变换编码，统计编码，ASCII码，哈夫曼编码，算术编码，L-Z编码。

信道编码：传输中由于各种原因，使数据流中产⽣误码，信道编码对数码流进⾏相应的处理，使系统具有⼀定的纠错能⼒和抗⼲扰能⼒，误码的处理技术有纠错、交织、线性内插、伪随机码等1.2.2 布控/程控交换1 布控交换（包括）●步进式：由⽤户话机的拨号脉冲直接控制交换机的接线器，属于直接控制⽅式；--步进式的进⼀步发展：旋转制和升降制，采⽤记发器来接收⽤户话机的拨号，并通过译码器译成电码来控制接线器。

第一章复习题一、选择题1、属于通信网组成部分的是（ABC）A、用户终端设备B、传输设备C、交换设备2、交换节点可提供的接续类型（ABCD）A、本局接续B、出局接续C、入局接续D、转接接续3、数字通信优点（ABC）A、抗干扰性强B、保密性好C、设备易于集成化D、频带宽4、用户状态信令有（ABCD）A、呼叫占用B、应答C、前向拆线D、后向拆线5、中国1号信令包括（AB）A、线路信号B、记发器信号6、某一复帧，F4帧的16时隙传送的是（C）话路的标志信号。

A、TS4和TS18B、TS4和TS19C、TS4和TS20D、TS4和TS217、程控数字交换机内，任一用户的数字化话音信号的传输速率为（B）。

二、判断题（注意错误所在）1、报文交换的基本原理是存储-转发（对）2、分组交换的数据传送方式只有虚电路方式（错）3、X.25协议三层是物理层、数据链路层、分组信令层（错）4、信令类型可划分为带内信令、随路信令、分组信令、公共信道信令（对）三、简答题1.交换节点的基本功能答：（1）能正确接收和分析从用户线或中继线发来的呼叫信号（2）能正确接收和分析从用户线或中继线发来的地址信号（3）能按目的地址正确地进行选路以及在中继线上转发信号（4）能控制连接的建立（5）能按照所收到的释放信号拆除连接2、通信的三要素是什么？答：终端、传输、交换3、交换节点有哪些接续类型？答：本局接续、出局接续、入局接续、转接接续4、什么是虚电路？其有何特点？答：所谓虚电路是指呼叫建立时，有关交换节点在相应路由上寻找一条适合的通道；该通道不建立连接和分配资源，而是将通信所需的带宽、所选的路由编号填入相关交换机中，从而“记忆”所分配的带宽和去向。

其特点：虚电路是面向连接的；是逻辑连接；不独占线路，在一条物理线路上可以同时建立多个虚电路。

5、什么是虚电路方式？答：虚电路方式是指在用户数据传送前，先要通过发送呼叫请求分组建立端到端之间的虚电路；一旦虚电路建立后，属于同一呼叫的数据分组均沿着这一虚电路传送；最后通过的呼叫分组来拆除虚电路。

第一章绪论（2学时）本章重点：电话交换网结构、电话机结构及工作原理、程控数字交换机的基本结构及工作原理。

本章难点：电话机的工作原理、程控数字交换机的工作原理。

2学时知识点层次教学要求互连通信网络I了解初级互通网络、交换机互连网络、电话交换网结构。

电话机结构及工作原理Ⅱ掌握电话机的基本结构及工作原理和通信过程。

交换机结构及工作原理Ⅲ熟悉程控数字交换机的基本结构及工作原理和通信过程。

交换技术的发展概况I了解交换技术的发展历程。

下一代网络的体系结构Ⅱ掌握下一代网络的体系结构及特点。

第二章电路交换技术（10学时）本章重点：电路交换系统的硬件结构、电路交换机的基本功能、时分交换单元、空分交换单元、TST交换网络、DSN交换网络、数据驱动的程序流程结构、时间表调度方式、信令处理程序、交换系统性能评价指标。

本章难点：电路交换机的基本功能、时分交换单元、空分交换单元、TST交换网络、DSN交换网络、数据驱动的程序流程结构、信令处理程序流程。

2学时知识点层次教学要求电路交换技术的特点I了解电路的定义和电路交换技术的特点。

电路交换机的分类I了解电路交换机常用的分类方法。

电路交换呼叫接续过程Ⅱ掌握电路交换呼叫接续过程的三阶段和信令交互关系。

电路交换系统的硬件结构Ⅲ熟悉程控数字交换机的硬件功能组织结构。

电路交换机的基本功能Ⅲ熟悉程控数字交换机各组成模块的基本功能。

2学时知识点层次教学要求数字交换网络I了解数字交换网络的作用和特点。

共享存储器时分交换单元Ⅲ熟悉共享存储器型时分交换单元的电路组织结构。

空分型交换单元Ⅲ熟悉空分型交换单元的电路组织结构。

共享总线型时分交换单元Ⅲ熟悉共享总线型时分交换单元的电路组织结构。

CLOSE交换网络模型Ⅱ掌握CLOSE交换网络模型及3级可重排无阻塞CLOSE网络。

2学时知识点层次教学要求TST网络工作原理Ⅱ掌握TST网络工作原理及建立双向通路过程。

TST网络电路组织结构Ⅲ熟悉TST交换网络电路组织结构。

第一章1．为什么要引入交换？答：为了实现多个终端之间的通信，节省线路投资，引入了交换的功能。

2．交换节点有哪些基本功能？答：交换节点的基本功能:能正确接收和分析从用户线或中继线发来的呼叫信号;能正确接收和分析从用户线或中继线发来的地址信号;能按目的地址正确地进行选路以及在中继线上转发信号;能控制连接的建立;能按照所收到的信号拆除连接。

3．通信的三要素是什么？答：终端、传输和交换4．交换节点有哪些接续类型？答：交换节点的接续类型:1.本局接续:本局用户线之间的接续；2.出局接续:在用户线和出中继线之间的接续；3.入局接续:在入中继线和用户之间的接续；4.转接接续:在入中继线和出中继线之间的接续。

5．什么是模拟信号？答：模拟信号是指代表消息的信号及其参数（幅度、频率和相位）随着消息连续变化的信号。

6．什么是数字信号？答：数字信号是指信号幅度并不随时间连续的变化，而是取有限个离散值的信号。

7．数字通信与模拟通信相比，具有哪些优缺点？答：数字通信:以数字信号为传输对象的传输方式称为数字传输，而以数字信号来传送消息的通信方式称为数字通信。

优点:抗干扰性强、保密性好、设备易于集成化，以及便于使用计算机技术进行处理等。

缺点:所用的信道频带比模拟通信所用频带宽的多，降低了信道利用率。

8．模拟交换与数字交换有什么本质区别？答：模拟交换:以模拟信号为交换对象称为模拟交换，传输和交换的信号是模拟信号的交换机称为模拟交换机。

数字交换:以数字信号为交换对象称为数字交换，传输和交换的信号是数字信号的交换机称为数字交换机。

9．什么是布控（WLC）和程控（SPC）？答：布控:布控就是布线逻辑控制，布控交换是利用逻辑电路进行控制的一种交换方式。

程控:程控就是存储程序控制，程控交换是利用计算机软件进行控制（即存储程序控制）的一种交换方式。

10．什么是分组交换？答：分组交换:采用了报文交换的“存储―—转发”方式，但也不像报文交换那样以报文为单位交换，而是把用户数据所要传送的的信息（报文）分割为若干个较短的、被格式化了的“分组”进行交换。

第一章复习题一、选择题1、属于通信网组成部分的是（AＢC ）Ａ、用户终端设备B、传输设备C、交换设备2、交换节点可提供的接续类型( ABCD ）A、本局接续B、出局接续C、入局接续D、转接接续3、数字通信优点(ＡBC )A、抗干扰性强Ｂ、保密性好C、设备易于集成化D、频带宽4、用户状态信令有( ABＣD )Ａ、呼叫占用B、应答C、前向拆线D、后向拆线5、中国1号信令包括（AB ）A、线路信号Ｂ、记发器信号６、某一复帧，F4帧的1６时隙传送的是( C ）话路的标志信号。

A、TS４和TS18B、TS4和TＳ19C、TS4和TS20D、ＴS4和TS217、程控数字交换机内,任一用户的数字化话音信号的传输速率为( Ｂ）。

Ａ、8Kbit／ｓＢ、6４Kbｉt/s C、2０48Kbit/s D、3.１Ｋbｉt/ｓ二、判断题（注意错误所在）1、报文交换的基本原理是存储－转发(对）2、分组交换的数据传送方式只有虚电路方式( 错)3、X．25协议三层是物理层、数据链路层、分组信令层( 错）4、信令类型可划分为带内信令、随路信令、分组信令、公共信道信令(对）三、简答题1.交换节点的基本功能答：（1）能正确接收和分析从用户线或中继线发来的呼叫信号（2)能正确接收和分析从用户线或中继线发来的地址信号（3)能按目的地址正确地进行选路以及在中继线上转发信号（4)能控制连接的建立(5)能按照所收到的释放信号拆除连接2、通信的三要素是什么？答：终端、传输、交换3、交换节点有哪些接续类型?答:本局接续、出局接续、入局接续、转接接续４、什么是虚电路？其有何特点?答：所谓虚电路是指呼叫建立时,有关交换节点在相应路由上寻找一条适合的通道；该通道不建立连接和分配资源，而是将通信所需的带宽、所选的路由编号填入相关交换机中,从而“记忆”所分配的带宽和去向。

其特点：虚电路是面向连接的;是逻辑连接;不独占线路，在一条物理线路上可以同时建立多个虚电路。
