VPD.T-1001_VPD PDMS 安装

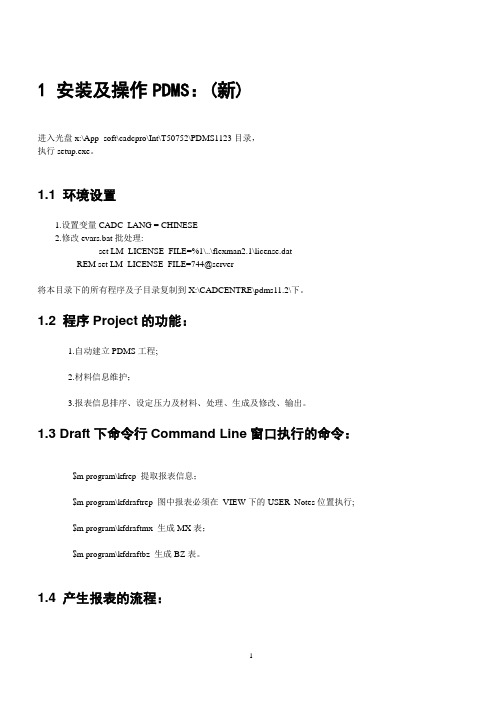

PDMS11.5安装王元AVEVA中国2004.4.22系统环境变量T设置系统环境变量Cadc_lang＝ChineseCadcentre_license_file=端口号@服务器名PDMS11.5安装T安装应用程序Pdms11.5sp1–操作系统Window NT/2000/XP–磁盘格式是NTFST安装Pdms11.5sp1补丁程序T拷贝中文字库–拷贝f1105811901.gfb到Pdms11.5主目录Pdms11.5sp1补丁T版本和修定内容–pdms11.5.SP1.1Spool图包含蝶阀–pdms11.5.SP1.2Spool图包含蝶阀–pdms11.5.SP1.3添加mtolength–pdms11.5.SP1.4线框模式下细线的显示–pdms11.5.SP1.5Dars和Design中驻留影子用户–pdms11.5.SP1.611.2项目更新–pdms11.5.SP1.7前后法兰Mtoc和Mtot属性为Dotu和Dotd时显示顺序–pdms11.5.SP1.7 法兰三通IsoDraft统计–pdms11.5.SP1.7英制单位时焊点表中不显示焊点直径继续…–pdms11.5.SP1.7Spool中自定义Skey的Tee–pdms11.5.SP1.8法兰Mtoc=Dotd，螺栓出现在Compipe中–pdms11.5.SP1.9注释Atta与Weld在相同位置，并且Olet是前一个元件时的标注–pdms11.5.SP1.10结构穿孔对齐Panel中文项目T示范项目SAM–公制单位，非中文项目–以用户SAMPLE，密码SAMPLE，工作区SAMPLE进入Design模块，显示示范工程StabilizerT设置项目支持中文字符–支持中文字符包括中文菜单的显示，中文的输入输出–以用户SYSTEM，密码XXXXXX进入项目SAM的ADMIN管理模块–Display>Command Line打开命令行,输入PROJECT MBCHARSET CHI–退出Pdms，Admin>Exit工具集ToolkitT安装Pdms11.5Toolkit到Pdms11.5主目录T安装Toolkit后，PDMS的第一次运行–确定是中文项目–用个人用户名和密码进入Monitor–打开命令行Display>Command Line–键入Pml rehash all–进入Design，Monitor>Modules>Design>Macro files…T Toolkit升级–在项目中Tools>Pml debug>Pml rehash all–重新启动Pdms，完成Toolkit升级客户端项目设置T映射网络驱动器，指向项目目录–例如H＝\\Sever\Project\T编辑PDMS的批处理文件–修改和添加项目环境变量在PDMS.bat文件中进行，文件在PDMS执行目录中–编辑文件的另一种方法是在Window开始菜单中的Run PDMS菜单项上点鼠标右键，然后选择编辑，假设项目代码是ABC。

一、PDMS11.6安装步骤1. 解压11.6安装文件，运行setup.exe一路安装完毕。

（安装盘符最好选择非系统盘）2. 解压PDMS11.6license，复制cra.exe pdms116.crk 和license文件到pdms11.6安装目录下。

3. 双击运行cra.exe，弹出dos窗口。

4. 不停按回车键，直到提示没有文件将被替换。

（大概10下）5. 按ESC 返回再按F10退出。

二、PDMS11.6SP4安装步骤1.解压PDMS11.6SP4直接安装。

（非系统盘符下）2.加压PDMS11.6SP4升级包，安装直到完成。

3.把PDMS11.6SP4licenseXX解压到安装目录。

4.运行patch-11.6sp47.exe按next，直到提示文件所有破解完成。

5.按pdms11.6的第6步。

6.运行安装目录下的pdms.bat三、PDMS12.0安装步骤1. 解压直接安装PDMS12.0 直到完成。

（非系统盘符下）2. 解压PDMS12.0licenseXX,复制pdms.dll到安装目录下覆盖。

3. 按pdms11.6第6步设置。

4. 运行安装目录下的pdms.bat。

--安装手册出自为爱买单（QQ:552066177）如有安装疑问，及时咨询四、中文字体安装1.中文字体f1105811901.gfb放入安装目录下。

2. 设置环境变量：a.单击我的电脑右键属性_高级_环境变量：在系统变量中新建：cadc_lang 值chinese和cadcentre_license_file值744@PC名或者IP（例如744@3d 或者744@192.168.1.110）。

3. 运行pdms 11.6或12.0安装目录下pdms.bat 弹出登录界面则OK 了。

如下图1所示图1五、Toolkit安装1. PDMS12.0 toolkit运行.exe直到完成。

2. PDMS11.6 toolkit解压到安装目录覆盖。

VPDVANTAGE Plant Design System工厂三维布置设计管理系统PDMS管道等级培训手册目录SPECON和CATVIEW .....................................................................................CATVIEW .........................................................................................................CATVIEW的安装........................................................................................CATVIEW的设置........................................................................................管道等级 .....................................................................................................等级与元件库的关系....................................................................................CATVIEW生成管道等级 ...................................................................................等级中的选项说明 .......................................................................................等级的数据库层次 .......................................................................................等级修改 .....................................................................................................向等级中添加特性库....................................................................................等级的工作原理.................................................................................................等级文件中的缺省选择................................................................................等级文件中的特殊字符................................................................................等级使用中的注意事项................................................................................SPECON ...........................................................................................................SPECON常用命令......................................................................................SPECON新建等级......................................................................................SPECON修改等级......................................................................................等级数据库检查与测试......................................................................................等级数据库检查...........................................................................................等级数据库测试...........................................................................................管嘴等级 ...........................................................................................................管嘴等级（Nozzle Specification） ..............................................................生成管嘴等级 ..............................................................................................保温等级 ...........................................................................................................保温元件库..................................................................................................SPECON生成保温等级 ..............................................................................伴热等级 ........................................................................................................... SPECON和CATVIEW建立管道等级有两个方法：在SPECON模块用命令行调用MACRO文件，或用PARAGON 中提供的CATVIEW用户界面完成。

PdmsIso帮助文档一、软件安装程序文件名“PdmPluSetup_v1.1.1.e某e”，其中v1.1.1为当前程序的版本号，鼠标右键弹出菜单选择“以管理员身份运行”，操作系统弹出的用户账号控制窗口，点击“是”按钮，弹出程序安装界面：点击按钮“下一步”，选择Pdm12.1程序的安装路径：默认路径为“D:\\AVEVA\\Plant\\PDMS12.0.SP6”，若不是该路径，请选择安装路径后，点击按钮“下一步”开始安装，安装完成后弹出界面：点击按钮“完成”结束安装。

二、软件许可安装查询“授权信息”按钮位置：弹出许可信息和本机机器码查看窗体：点击界面上的按钮导出机器码信息文件，把该文件发给软件公司。

授权文件请放到..\\PDMS12.0.SP6\\PdmPlu下。

三、调用PdmIo插件PdmIo位于Deign模块顶部菜单栏“PdmPlu”下：四、生成单线图1.Pdm模型管线的加载激活“管线清单”页，单根Pipe的加载：定位到Pipe层，点击+按钮；批量Pipe的加载：定位到Zone/Site层，点击+按钮；已加载Pipe的清除：列表中选择管线，点击-按钮；清空管线清单列表，点击某按钮。

2.生成单线图点击“生成单线图”按钮，当前用户首次点击生成单线图时会弹出“单线图生成选项设置”窗口，每个用户对应自己一套设置：3.单线图生成选项设置3.1管线号设置管线号：15A-IA-B10301-1G1-H-T，15A------管线尺寸IA------流体代码B10301------流水号1G1------管道等级H------保温等级T------伴热等级其对应的设置：分割符:-流体代码分布：2流水号分布：3管线尺寸分布：1管道等级分布：4保温等级分布：5伴热等级分布：63.2单线图文件命名设置默认选中，若想以LineId形式命名单线图文件，则取消对钩。

3.3单线图图号设置单线图图号=图号前缀+LineId，由程序根据当前管线号自动生成：3.4Iogen设置单线图文件生成路径，单线图版本号，单线图索引表模板文件等设置。

VPDVANTAGE Plant Design System工厂三维布置设计管理系统PDMS结构建库培训手册型钢库PDMS已经提供了较完善的元件库，包括型材截面、配件和节点库。

但不一定十分齐全，所以PDMS提供了非常方便的建库工具，这些功能都可在PARAGON中实现。

设计库、元件库和等级库之间的关系等级库（Specificaion）是设计库与元件库之间的桥梁。

设计者在等级库中选择元件后，等级中的元件自动找到对应的元件库中的元件；元件库中的几何形状和数据被设计库参考。

如下图。

型钢库层次结构型钢库World下包含了许多元件库和等级库，它们也是一种树状结构库。

下图就是型钢库层次结构：型钢等级库层次结构等级库相当于元件库的索引，其目的是为设计人员提供一个选择元件的界面，它的层次结构既与界面的关系如下图所示。

本章主要内容：１．定义型钢截面（Profile）２．定义型钢配件（Fitting）３．定义节点（Joint）定义型钢截面（Profile）练习一：定义型钢截面库１．元件库最终的层次结构如下：２．以管理员身份（如SYSTEM）登录PARAGON模块，再进入Paragon>Steelwork子模块。

３．在４．选择菜单Create>Section，创建新的STSE，５．在刚创建的STSE下，选择菜单Create>Element，创建三个元素：“ref.DTSE”、“ref.GMSS”和“ref.PTSS”。

现在的数据库结构如下：６．设置。

选择Settings>Referance Data… 和Display>Members…按下图设置：７．鼠标指向CATA层，选择菜单Create>Section，创建新的STSE：example/PRFL/BOX。

８．选择菜单Create>Category>For Profiles，创建新的STCA，如下图：９．鼠标指向STCA：example/PRFL/REF.DTSE层，在命令行中键入命令：“NEW DTSE /BOX/EQUAL/DTSE”,这样新建了一个DTSE，如下图。

VPDVANTAGE Plant Design System工厂三维布置设计管理系统PDMS 管道设计培训手册管道设计VANTAGE PDMS 培训手册2目录管道建模（Pipework Modelling） (5)数据库层次(database hierarchy) (5)分支（Branches） (6)分支的头和尾（Heads and Tails） (6)管件的生成 (6)等级(Specification) (7)练习中用到的管道等级 (7)练习中用到的保温等级 (7)练习一：生成80-B-7 (8)显示元件描述 (10)显示保温 (11)管件的入出口点（Arrive and Leave Points） (11)显示管件的入出口点 (12)管道生成原则 (12)数据一致性检查（Data Consistency） (12)分支(Branch)的属性 (13)Branch 的隐含属性 (14)Tube 的等级 (14)查询元件参数 (14)查询Tube 属性 (15)练习二：生成150-B-6 (15)Auto Connect 连接选项 (15)距离选项 (15)Through 定位选项 (16)管件方向 (16)Through 测验题1 (17)Through 测验题2 (17)练习三：生成250-B-5 (18)多分支的定义 (18)三通的流向 (18)元件的连接（Connect） (18)分支在三通处的连接 (19)管道中的分支 (19)修改Pipe/Branch 等级 (19)修改Tube 等级 (19)练习四：生成200-B-4 (19)管道斜接的处理 (19)元件的隐含属性（Pseudo-Attribute） (20)PDMS 定位方法 (20)PDMS 相对其它设计元素的定位选项 (20)管道设计VANTAGE PDMS 培训手册3定位选项组合方法 (21)定位选项组合方法示例 (21)练习五：生成100-B-8 (24)法兰阀定位 (24)Drag (25)重新选择元件(Re-select) (26)重新连接 (26)练习六：生成150-W12-2000 (26)架空管道 (26)Branch 的Head，Tail 连接原则 (27)Branch 没有元件 (27)练习七：生成100-C-13 (27)Branch Head(Tail)的直径 (27)弯头的管底/管顶标高定位 (27)Branch 空间Head(Tail)的定位方法 (28)仪表件 (28)材料控制 (29)材料控制宏程序 (29)Branch 的修改方法 (29)Branch Head(Tail)没有参考连接 (29)练习八：150-B-57 (30)拷贝分支 (30)假三通（Set On Tee） (30)排凝与放空 (30)Branch Head(Tail) 连接形式不匹配 (31)Position 菜单选项 (31)练习九：生成100-C-12 (31)保温伴热等级修改 (31)Plane Through (32)三通分支点的方向对齐 (32)管道附件Attachment (33)穿平台／墙符号 (33)逻辑支吊架 (33)坡管Slope (34)自动坡管 (34)手动设置管道坡度 (34)分段坡管 (35)煨弯管Bend (35)煨弯管 (35)零长度弯管Zero-length Bend (35)参考标注Reference Dimensions (35)选择参照物(reference datum) (36)设置参考标注 (36)管道设计VANTAGE PDMS 培训手册4显示参考标注 (37)Inter-DB Macro (37)AutoRun Inter-DB Macro (37)Delete Inter-DB macro (38)跳等级(Spec break) (39)管道设计VANTAGE PDMS 培训手册5管道建模（Pipework Modelling）管道布置通常是任何一个大型项目中最费时的工作，也是产生问题最多的部分。

盛勇VPD_PMDS 项目管理(ADMIN)初级基本概念PDMS项目结构T在PDMS系统中模型及元件的数据是随项目而存储的，即项目是软件操作的主要对象：T每个项目中存储用户定义的模型数据及元件数据库等项目的特殊定义（如用户定义的属性及元件的属性等）；T项目间可以相互引用需要的数据，即项目的数据定义可以重复使用，以此来减少数据的空间占用量；T项目的存放路径可以是本地或网络路径，对于协同工作的项目一般采用网络路径的方式；T项目数据的存储采用“金字塔式”的树状结构及堆嵌的方式，有利于项目数据的管理及数据的恢复；T PDMS软件完全支持多字节（汉字等）项目的应用；PDMS项目管理（ADMIN）T在PDMS系统中项目的管理使用ADMIN模块，在该模块中可以执行下面的操作：–创建和删除数据库文件；–创建和删除用户；–定义和控制项目中用户对项目数据的读写权限；–创建和控制数据库（DB）的组合体-多级库（MDB）；–使用“stamp”来标识数据存储的阶段，方便数据恢复控制；–Database Integrity Checker(DICE)：项目中数据库的检查；–Reconfiguration•通过数据库间的拷贝来合并数据库•在不同项目间传递数据库•修复数据库的错误T所有以上的信息都存储在项目的系统数据库中PDMS项目管理T在PDMS系统中基本的管理元件包括如下几种类型：–User－项目中的用户；–Team－项目中的组；–Dbs－项目中的数据库；–Mdb－项目中的多级库；T为更加方便灵活的控制项目的流程及权限，PDMS系统也提供了一些附加的管理元件：–Extract Databases：延展数据库，加入数据库校对的概念；–Stamps ：数据存储的标识；–Roles and Scopes：权限控制；–DB Sets ：数据库组PDMS项目管理T管理元件的关系：–User是Team的成员；–Db与Team是相互关联的；–一个Team中可以拥有多种不同的多个数据库；–Mdb是Db的集合体；–通过不同的组合方式来控制数据库的读写权限；–用户只对其所属组中的数据库有读写的权限，对于通属于一个MDB中的其它组的数据库只有读的权限；–进入“PDMS”系统是通过选择项目，用户及多级库来完成的；PDMS项目管理▼在PDMS系统中管理元件采用如下的结构：Team（组）User（用户）Dbs（数据库）Mdb（多级库）Dbs（数据库）PDMS项目管理T Teams（组）和Users（用户）：–每个数据库只能属于一个特定的组；–数据库与其属组的关系可以从数据库的名称中看到：•组名称/数据库名称（完整的数据库名称）–用户使用特定的用户名称及密码进入特定的PDMS工程项目中；–用户必须是特定的或多个组的成员；–用户只对其所属的组中的数据库有读写的权限；–组可以拥有一个或多个用户，也可以没有成员；PDMS项目数据库T“PDMS”项目中的数据库(DBs)类型：T Administration Databases（项目管理数据库）–SYSTEM database ：存储项目模块及数据的权限控制；•存储项目中所有可用数据库的列表•用户及其权限和属组的列表•项目中可用模块列表•SYSTEM database为多写库，即可以有多个用户同时进入ADMIN模块进行操作–COMMS database：存储数据库的当前使用者及可用模块的信息；–MISC database ：存储交互用户及交互数据库宏的信息；T在PDMS项目中项目管理数据库可以认为是项目的骨架结构，注意保证其完整性；PDMS项目数据库T Model Databases （项目设计数据库）–DESIGN databases：存储项目设计模型数据（Design模块）；–CATALOGUE databases：存储项目所需的元件及等级库（Paragon模块）；–PADD databases：存储项目的“Draft”（工程平面图）数据（Draft模块）；–ISOD databases：存储项目中的“Spool”模块产生的管段定义数据（Isodraft模块）；–PROPERTIES databases：存储项目元件所需的元件属性数据（Propercon模块）；PDMS项目数据库–DICTIONARY databases：存储用户定义的元件属性定义（Lexicon模块）；–COMPARATOR databases：与“Design Manager”程序相对应，需要特定的license；T PDMS软件的每一个项目中只有唯一的“Administration Databases”（项目管理数据库），可以拥有多个“Model Databases ”（项目设计数据库）PDMS项目管理T数据库（“DBs”）的一般调用关系如下：PDMS项目管理T数据库（“DBs”）的权限：–数据库权限的定义依赖于用户及数据库的属性定义；–用户的属性定义：•Free：可以进入所有的模块及刷新所有的数据库；•General：不能够进入Admin和Lexicon模块，只能更新其所在组的数据库；–数据库的属性定义：•Updata：同时只允许一个用户对数据库进行读写操作，允许多个用户同时的读操作；•MultiWrite：同时允许多个用户对同一个数据库进行读写操作；•DESIGN, CATALOGUE, DRAFT (PADD)及ISODRAFT数据库可以是MultiWrite类型数据库；–数据库的属性可以进行转换PDMS项目管理T数据库（“DBs”）的刷新：–当用户adds, changes 及deletes元件的时候，这种改变不会立刻被写到数据库中；–当用户执行“Savework”命令的时候，新的数据将被写到该数据库的末尾；–如果用户放弃执行“Savework”命令推出PDMS系统或转换了模块，则用户的操作将不会被保存下来；–为了可以看到其它数据库的刷新，用户必须执行“Getwork”操作；–“System”系统数据库的刷新只能有系统管理员来操作；PDMS项目管理T数据库（“DBs”）的存储：–每个数据库都以文件的方式存储在项目目录（xxx000）中；–数据文件的名称采用的命名方式：xxxnnnn_mmmm；其中‘xxx’表示项目名称，‘nnnn’表示数据库编号（用户数据库编号必须在1~6999范围内、编号7000 -7999 为系统预留、编号8000 以上为系统使用），‘mmmm’为延展编号；–缺省时，数据库编号将自动按顺序号创建，用户可以自定义数据库编号；–允许用户定义数据库的存储位置，利用area的定义：创建特定的目录，在环境变量中定义area设置•xxxnnn set to pathname：其中‘xxx’表示项目名称，‘nnn’表示area代码（1~999）•数据库建立时指定areaPDMS项目管理T多级库（“MDB”）：–控制用户可以看到那些数据库，数据库被组织到多级库中；–一个工程项目中至少需要包含一个多级库；–同一个数据库可以是多个多级库的成员；–一个多级库中必须包含用户可以使用的所有数据库；–一个多级库中也必须包含其它用户可以看到的数据库（只读的方式），如设计模型空间中的多个数据库进行碰撞检查等；–一般多级库的管理可以采用如下的方式：•一个用户对应一个多级库，用户有读写权限的数据库必须是在多级库所包含的数据库序列的前面；该方法比较适合大型的工程设计项目；•多个用户对应一个多级库，需要系统管理者为每个用户创建第一个数据元件层次；该方法比较适合小型的工程设计项目；PDMS项目管理T CONTROLLED Databases（“受控数据库”）：–If a database is defined as a CONTROLLED database, then all updates are controlled externally to PDMS. Both UPDATE and MULTIWRITEdatabases can be CONTROLLED.–The external system is accessed via an EDMSlink program, which must be supplied by the user. Users must claim elements in order to changethem on CONTROLLED databases. The EDMSlink program is activatedby PDMS when a CLAIM or release is made. It is totally up to the useras to what the EDMSlink does. Normally it will link into a user’s centralcontrol system.–Only Primary elements can be claimed: see the appropriate reference manual for information about Primary elements in each module. Forcontrolled Dbs, claiming is based on element names; that is, until anelement is named, no restrictions exist. However when a Primaryelement is named, the external system checks whether the name exists,and in future the name is always used to claim out the element.–The claim is only made the first time an element is updated. The element remains claimed until it is explicitly released.PDMS项目管理T Database Sessions （“数据库的阶段存储”）–用户对不同数据库的修改，在存储时都会创建新的Session在数据库的末尾–每个数据库的Sessions及其编号都是独立分开的，用户信息及系统时间对于每个Session都会自动存储–利用Session用户可以在DESIGN, DRAFT, SPOOLER和PARAGON模块对数据进行比较, 以获得不同Session中的数据差异–Note on Session Numbering ：在所有的数据库中，Session 1表示数据库的创建, Session 2 表示‘World’的创建；用户的数据从sSession 3开始；在未存盘时，当前的session是0. PDMS项目管理T Backtracking and Merging Sessions–PDMS sessions enable a history of changes to the database to be recorded.–You can backtrack a database to a previous session.–When a new session is made, the changed data is appended to the end of the database file.–Appending updated data to files will increase the disk space required. If this is a problem, you merge the intermediate sessioninformation for each database.PDMS项目管理T Using Stamps with Sessions–You can use a stamp to mark database sessions, either by a specific time and date, or by session.–You can use stamps in many ways.•you can produce drawings on which all revisions made since an earlier stamped session are highlighted•backtrack a database to a previous stamped session.设置一个新项目－项目结构设置一个新项目T项目设置的一般步骤：–创建项目目录及子目录；–设置项目所需的环境变量；–运行系统提供的项目创建宏命令，创建项目的框架结构；–以系统管理员的身份进入PDMS系统，设置项目所需的组、用户、数据库及多级库；–注意：项目名称为三个大写的英文字母（我们以“ABC”项目为例来说明项目的创建过程）；设置一个新项目T1、创建项目目录结构：–建立项目目录D:\ABCPROJ。

1.首先运行pdms11.6.sp3文件夹里面的setup.exe安装程序，安装过程比较简单，一直点next即可2.完成后运行SP3.5文件夹里面的setup.exe进行升级3.升级完成后运行CRACK.exe进行破解，破解补丁一定要解压到PDMS的实际安装位置解压完成后会弹出一个这样的DOS窗口：按一下回车出现下面窗口：按一下回车，等待一下（可能要差不多1分钟）会出现一个破解成功的提示接着按下键盘上的方向键↓移动光标，再按回车，等待一会出现成功提示后接着按下键盘上的方向键↓接着破解下一个模块，直到10个模块全部破解完成5.让PDMS支持中文文件名的方法（仅仅是支持中文文件名，并不是把菜单变成中文的了，呵呵）：在桌面上右键点---我的电脑---属性---高级---环境变量变量名输入Cadc_lang变量值输入Chinese打开PDMS以Admin模块进入，用户名（大写）SYSTEM密码XXXXXX，这是超级用户，拥有全部权限然后点Display菜单Command Line，然后在command命令行里面输入PROJECT MBCHARSET CHI然后回车：6.运行pdms11.6tookit.exe升级工具集安装完成后进入monitor模块，用户名（大写）SYSTEM密码XXXXXX然后点Display菜单Command Line，然后在command命令行里面输入pml rehash all退出pdms，重新以用户名（大写）PIPE密码PIPE进入design模块即可（平常设计也是这样进入程序）catview安装Catview是免费元件，安装不需要license。

安装后生成的文件及文件夹：Evars.bat 环境变量设置文件NAMEING.DOC PDMS元件命名规则PDMS catview user guider.pds 用户指南Catview配置：如果Catview是拷贝的，可能需要编辑Catview目录下的EVARS.bat,将Catview指到正确的路径上。
