T68镗床电气原理图

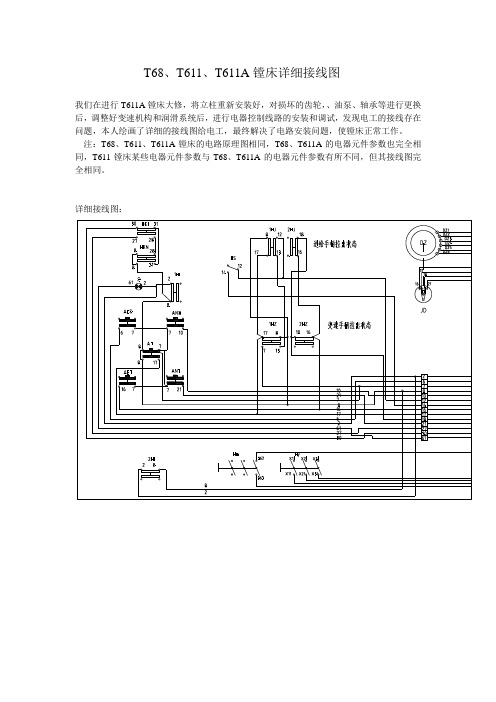

T68、T611、T611A镗床详细接线图
我们在进行T611A镗床大修，将立柱重新安装好，对损坏的齿轮，、油泵、轴承等进行更换后，调整好变速机构和润滑系统后，进行电器控制线路的安装和调试，发现电工的接线存在问题，本人绘画了详细的接线图给电工，最终解决了电路安装问题，使镗床正常工作。

注：T68、T611、T611A镗床的电路原理图相同，T68、T611A的电器元件参数也完全相同，T611镗床某些电器元件参数与T68、T611A的电器元件参数有所不同，但其接线图完全相同。

详细接线图：
只要把以上几图打印下来就会拼出完整的接线图。

t68镗床电气原理图及接线图1.2.1 主要结构镗床在加工时,一般是将工件固定在工作台上,由镗杆或平旋盘(花盘)上固定的刀具进行加工。

1) 前立柱:固定地安装在床身的右端,在它的垂直导轨上装有可上下移动的主轴箱。

2) 主轴箱:其中装有主轴部件,主运动和进给运动变速传动机构以及操纵机构。

3) 后立柱:可沿着床身导轨横向移动,调整位置,它上面的镗杆支架可与主轴箱同步垂直移动。

如有需要,可将其从床身上卸下。

4) 要作台:由下溜板,上溜板和回转工作台三层组成。

下溜板可沿床身顶面上的水平导轨作纵向移动,上溜板可沿下溜板顶部的导轨作横向移动,回转工作台可以上溜板的环形导轨上绕垂直轴线转位,能使要件在水平面内调整至一定角度位置,以便在一次安装中对互相平等或成一角度的孔与平面进行加工。

1.2.2 运动形式卧式镗床加工时运动有:1) 主运动:主轴的旋转与平旋盘的旋转运动。

2) 进给运动:主轴在主轴箱中的进出进给;平旋盘上刀具的径向进给;主轴箱的升降,即垂直进给;工作台的横向和纵向进给。

这些进给运动都可以进行手动或机动。

3) 辅助运动:回转工作台的转动;主轴箱、工作台等的进给运动上的快速调位移动;后立柱的纵向调位移动;尾座的垂直调位移动。

1.2.3 T68型卧式镗床运动对电气控制电路的要求1) 主运动与进给运动由一台双速电动机拖动,高低速可选择;2) 主电动机要求正反转以及点动控制;3) 主电动机应设有快速准确的停车环节;4) 主轴变速应有变速冲动环节;5) 快速移动电动机采用正反转点动控制方式;6) 进给运动和工作台不平移动两者只能取一,必须要有互锁。

1.2 T68卧式镗床的电气控制线路分析T68卧式镗床的运动情况比较复杂,控制电路中使用了较多的行程开关。

它们都安装在床身的相应位置上。

主电路有两台电动机。

T68卧式镗床电气控制电路所用电器元件一览表如下表所示:1.3.1 主电路工作原理T68卧式镗床主电动机M1采用双速电动机,由接触器KM3、KM4和KM5作三角形——双星形变换,得到主电动机M1的低速和高速。

T68型卧式镗床的电气控制线路 - 机床镗床主要用来加工箱体类零件的孔，一般有卧式镗床和坐标镗床两种。

T68型卧式镗床主要用于钻孔、镗孔、铰孔及加工端平面等，使用一些附件后，还可以车削螺纹。

T68型卧式镗床主要由床身、前立柱、镗头架、工作台、后立柱和尾座等部分组成。

床身是一个整体铸件，在它的一端固定有前立柱，前立柱的垂直导轨上装有镗头架，镗头架可沿着导轨垂直移动。

镗头架里集中地装有主轴部分、变速箱、进给箱与操纵机构等部件。

切削刀具固定在镗轴前端的锥形孔里，或装在花盘的刀具溜板上，在工作过程中，镗轴一面旋转，一面沿轴向作进给运动。

花盘只能旋转，装在上面的刀具溜板可作垂直于主轴轴线方向的径向进给运动。

镗轴和花盘主轴是通过单独的传动链传动的，因此可以独立转动。

在大部分工作情况下使用镗轴加工，只有在用车刀切削端面时才使用花盘。

后立柱的尾座用来支承装夹在镗轴上的镗杆末端，它与镗头架同时升降，两者的轴线始终在一直线上。

后立柱可沿床身导轨在镗轴的轴线方向调整位置。

安装工件的工作台安放在床身中部的导轨上，它由上溜板、下溜板与工作台组成，其下溜板可沿床身导轨作纵向移动，上溜板可沿下溜板上的导轨作横向移动，工作台相对于上溜板可回转。

这样配合镗头架的垂直移动，工作台的横向、纵向移动和回转，就可加工工件上一系列与轴心线相互平行或垂直的孔。

由上分析可知T68卧式镗床的运动形式有：主运动：镗轴的旋转运动和花盘的旋转运动。

进给运动：镗轴的轴向进给、花盘上刀具的径向进给、镗头架的垂直进给、工作台的横向进给和纵向进给。

辅助运动：工作台的回转、后立柱的轴向移动、尾架的垂直移动及各部分的快速移动。

图1所示为T68型卧式镗床的电气控制线路图，其主要特点有：（1）主轴有较大的调速范围，采用△/YY双速笼型异步电动机作为主拖动电动机，并采用机电联合调速。

低速时将定子绕组接成三角形，高速时接成双星形。

主电动机在低速时可直接启动，高速时先接通低速再经延时接通高速。

摘要镗床主要用来加工精确的孔和各孔间相互位置要求较高的零件，而这些工件的加工对于钻床来说是难以胜任的。

T68镗床是镗床中应用较广的一种，主要用于钻孔、镗孔、及加工端平面等，使用一些附件后，还可以车削螺纹。

镗床也是用于孔加工的机床，与钻床比较，镗床主要用于加工精确的孔和各孔间的距离要求较精确的零件，如一些箱体零件（机床主轴箱、变速箱等）。

镗床的加工形式主要是用镗刀镗削在工件上已铸出或已粗钻的孔，除此之外，大部分镗床还可以进行铣削、钻孔、扩孔、铰孔等加工。

镗床的主要类型有卧式镗床、坐标镗床、金刚镗床和专用镗床等，其中以卧式镗床应用最广。
