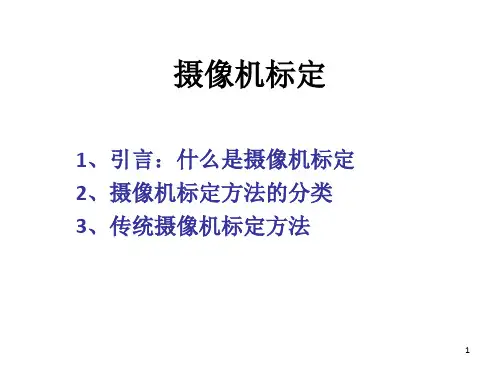

摄像机标定.
- 格式:ppt
- 大小:2.67 MB
- 文档页数:38
摄像机标定方法摄像机标定是计算机视觉领域的一项重要任务,主要目的是确定摄像机的内外参数,以便将图像中的像素坐标转换为世界坐标。
摄像机标定有多种方法可供选择,其中包括使用标定物体、使用棋盘格、使用角点等。
下面将详细介绍其中的几种方法。
第一种方法是使用标定物体进行摄像机标定。
该方法需要摄像机拍摄带有已知尺寸的标定物体,例如固定尺寸的棋盘格或标尺。
通过测量图像中标定物体的像素坐标和已知尺寸,可以计算出摄像机的内外参数。
这个过程通常涉及到图像坐标和世界坐标的转换,以及通过最小二乘法进行参数求解。
第二种方法是使用棋盘格进行摄像机标定。
这种方法是比较常用且简单的一种标定方法。
首先,在摄像机拍摄的图像中绘制一个棋盘格,然后使用摄像机内参数和外参数将棋盘格的世界坐标与图像坐标建立对应关系。
通过采集多幅图像并测量每幅图像中的棋盘格角点的像素坐标,可以得到摄像机的内外参数。
这个过程通常使用角点检测算法来自动检测图像中的棋盘格角点。
第三种方法是使用角点进行摄像机标定。
这种方法也是比较常用的一种标定方法。
和使用棋盘格类似,该方法也是通过摄像机内参数和外参数将角点的世界坐标与图像坐标建立对应关系。
角点通常是由几条直线的交点或者是物体的尖锐边缘。
通过采集多幅图像并测量每幅图像中的角点的像素坐标,可以得到摄像机的内外参数。
这个过程通常也使用角点检测算法来自动检测图像中的角点。
除了上述几种常用方法,还有其他一些比较新颖的摄像机标定方法。
例如,基于模板匹配的方法可以在不需要标定物体的情况下估计摄像机的内外参数。
这种方法需要摄像机拍摄多幅图像,并在每幅图像中定位模板。
通过比较模板在不同图像中的位置,可以估计摄像机的内外参数。
此外,还有基于结构光的方法和基于手眼标定原理的方法等。
总之,摄像机标定是计算机视觉领域的一项重要任务,有多种不同的方法可供选择。
使用标定物体、棋盘格、角点等进行摄像机标定是常见的方法。
这些方法可以通过采集多幅图像并测量像素坐标,计算摄像机的内外参数。
摄像机标定原理摄像机标定是指确定摄像机内参数和外参数的过程,它是计算机视觉和机器视觉中的重要环节。
摄像机标定的目的是为了将摄像机拍摄到的图像与真实世界的坐标系进行对应,从而实现对图像中物体的测量和分析。
摄像机标定原理是基于摄像机成像的几何关系和摄像机的内外参数进行计算和推导的。
首先,我们需要了解摄像机成像的基本原理。
摄像机成像是通过透镜将三维空间中的物体投影到二维图像平面上。
透镜会引起透视失真,因此需要进行校正。
在进行摄像机标定时,我们需要考虑到透镜的畸变、焦距、主点等内参数,以及摄像机的位置、姿态等外参数。
摄像机的内参数包括焦距、主点坐标和畸变参数。
焦距决定了摄像机成像的大小,主点坐标则决定了成像的中心位置,畸变参数则用于校正透镜引起的径向和切向畸变。
这些内参数可以通过摄像机标定板进行标定,通过观察标定板在图像中的投影位置和真实世界中的坐标位置进行计算和推导。
摄像机的外参数包括摄像机的位置和姿态,通常用旋转矩阵和平移向量来表示。
通过摄像机标定板上已知的特征点的位置和摄像机拍摄到的图像中的对应点,可以通过解PnP(Perspective-n-Point)问题来计算摄像机的外参数。
摄像机标定的过程可以分为内参数标定和外参数标定两个部分。
内参数标定是通过摄像机标定板进行的,而外参数标定则是通过摄像机观察到的真实世界中的特征点来进行的。
在进行标定时,需要注意选取合适的标定板和特征点,以及保证摄像机在不同位置和姿态下的观察角度,从而获得更准确的标定结果。
摄像机标定的原理和方法是计算机视觉和机器视觉中的重要内容,它为后续的三维重建、姿态估计、目标跟踪等任务提供了基础。
通过准确的摄像机标定,可以提高计算机视觉系统的精度和稳定性,从而更好地应用于工业自动化、智能监控、无人驾驶等领域。
总之,摄像机标定原理是基于摄像机成像的几何关系和摄像机的内外参数进行计算和推导的,它是计算机视觉和机器视觉中的重要环节。
通过准确的摄像机标定,可以实现对图像中物体的测量和分析,为后续的视觉任务提供基础支撑。
摄像机标定的几种方法摄像机标定是计算机视觉和机器视觉领域中的一项重要技术,用于确定相机的内参矩阵和外参矩阵,从而实现图像的准确测量与三维重建。
本文将介绍几种常用的摄像机标定方法,包括直接线性变换(DLT)、Zhang的标定法、Tsai的标定法、径向畸变模型等。
1.直接线性变换(DLT)方法:直接线性变换方法是摄像机标定最基础的方法之一,通过在物体平面上放置多个已知几何形状的标定物体,测量它们的图像坐标和真实坐标,通过最小二乘法求解相机的投影矩阵。
DLT方法简单直接,但对噪声敏感,容易产生误差。
2. Zhang的标定法:Zhang的标定法是一种常用的摄像机标定方法,通过在平面上放置一系列平行的标定板,根据不同位置姿态下的标定板的图像坐标和物理坐标,运用最小二乘法求解相机的内参矩阵和外参矩阵。
Zhang的标定法提高了标定的精度和稳定性,但要求标定板在不同位置姿态下具有较大的变化。
3. Tsai的标定法:Tsai的标定法是一种基于摄像机的投影模型的标定方法,通过摄像机的旋转和平移矩阵,以及曲率和径向畸变的参数,对图像坐标和物理坐标之间的映射关系进行数学推导和求解。
Tsai的标定法可以对畸变进行校正,提高图像测量的精度。
4. Kalibr工具包:Kalibr是一个开源的摄像机标定和多传感器校准工具包,结合了多种摄像机标定方法,例如DLT、Tsai、Zhang等。
Kalibr工具包不仅可以标定单目相机,还可以标定双目和多目视觉系统,对相机的内参、外参、畸变等参数进行标定和优化,同时还能进行相机的手眼标定、IMU与相机的联合标定等。
5. Di Zhang的自标定方法:Di Zhang提出了一种基于相对边界点的自标定方法,通过提取图像中的特定点边界,通过对这些边界点位置的检测与分析,实现对相机内参和外参的求解。
这种方法不需要使用标定板等外部标定物体,只需要相机自身可以看到的物体边界即可进行标定。
6.径向畸变模型:径向畸变是摄像机成像中常见的一种畸变形式,主要表现为物体边缘呈弯曲的形式。
摄像机标定在图像测量过程以及机器视觉应用中,常常会涉及到这样一个概念,那就是利用摄像机所拍摄到的图像来还原空间中的物体。
在这里,不妨假设摄像机所拍摄到的图像与三维空间中的物体之间存在以下一种简单的线性关系:[像]=M[物]这里,矩阵M可以看成是摄像机成像的几何模型。
M中的参数就是摄像机参数。
通常,这些参数是要通过实验与计算来得到的。
这个求解参数的过程就称为摄像机标定。
机器视觉标定板说明MV-SB型MV-SB机器视觉标定板说明●特征圆成陈列分布,间距30mm、板子尺寸:300X300mm。
● 4个大圆为标志圆,大圆环标志确定方向。
●用特征圆的圆心坐标进行标定。
●特征圆的圆心坐标提取方法:获得4个标志圆坐标,利用仿射变换将特征圆的坐标调正,然后对其进行排序,确定相应特征圆图像坐标。
●采用铝合金材料。
一、概述计算机视觉的基本任务之一是从摄像机获取的图像信息出发计算三维空间中物体的几何信息,并由此重建和识别物体,而空间物体表面某点的三维几何位置与其在图像中对应点之间的相互关系是由摄像机成像的几何模型决定的,这些几何模型参数就是摄像机参数。
在大多数条件下,这些参数必须通过实验与计算才能得到,这个过程被称为摄像机定标(或称为标定)。
标定过程就是确定摄像机的几何和光学参数,摄像机相对于世界坐标系的方位。
标定精度的大小,直接影响着计算机视觉(机器视觉)的精度。
迄今为止,对于摄像机标定问题已提出了很多方法,摄像机标定的理论问题已得到较好的解决,对摄像机标定的研究来说,当前的研究工作应该集中在如何针对具体的实际应用问题,采用特定的简便、实用、快速、准确的标定方法。
二、摄像机标定分类1 根据是否需要标定参照物来看,可分为传统的摄像机标定方法和摄像机自标定方法。
传统的摄像机标定是在一定的摄像机模型下,基于特定的实验条件,如形状、尺寸已知的标定物,经过对其进行图像处理,利用一系列数学变换和计算方法,求取摄像机模型的内部参数和外部参数(分为最优化算法的标定方法、利用摄像机透视变换矩阵的标定方法、进一步考虑畸变补偿的两步法和采用更为合理的摄像机模型的双平面标定法);不依赖于标定参照物的摄像机标定方法,仅利用摄像机在运动过程中周围环境的图像与图像之间的对应关系对摄像机进行的标定称为摄像机自标定方法,它又分为:基于自动视觉的摄像机自标定技术(基于平移运动的自标定技术和基于旋转运动的自标定技术)、利用本质矩阵和基本矩阵的自标定技术、利用多幅图像之间的直线对应关系的摄像机自标定方以及利用灭点和通过弱透视投影或平行透视投影进行摄像机标定等。
标定的方法有哪些标定是指对计算机视觉系统的相机或者传感器进行定位、校准和配置,以使其能够准确地感知和测量物体的位置、形状、大小等特性。
标定的方法有很多种,常见的包括摄像机标定、传感器标定、相机内参标定、相机外参标定、立体标定等。
下面将对这些标定方法逐一进行详细解释。
1. 摄像机标定摄像机标定是指对相机的内部参数进行标定,包括焦距、主点坐标、畸变系数等,以及相机的外部参数,即相机在世界坐标系中的位置和方向。
摄像机标定的目的是为了纠正图像畸变,提高图像的几何度量精度。
摄像机标定方法主要有直接线性变换(DLT)方法和Tsai标定方法。
直接线性变换方法是通过将空间点与图像点之间的关系建立为一个线性方程组来求解相机的内部参数和外部参数;而Tsai标定方法则是在DLT方法的基础上加入非线性优化过程,通过最小化重投影差来求解相机的内部参数和外部参数。
2. 传感器标定传感器标定是指对某种传感器(如激光雷达、惯性测量单元等)的内外参数进行标定,以便正确地将其测量结果与实际空间坐标相对应。
传感器标定的目的是消除传感器的误差,提高测量的精度和准确性。
传感器标定方法根据传感器的类型和特点有所差异。
常见的传感器标定方法包括激光雷达标定、惯性测量单元标定、相机-激光雷达标定等。
激光雷达标定主要针对激光雷达的扫描点云数据进行标定,通过与真实的靶标或者地面控制点进行对比,求解出激光雷达的内外参数;惯性测量单元标定则是针对惯性测量单元中的三轴加速度计和三轴陀螺仪,通过对比其测量结果与真实运动进行优化求解内外参数。
3. 相机内参标定相机内参标定是指对相机的内部参数进行标定。
相机的内部参数包括焦距、主点坐标和畸变系数等,它们决定了相机成像的质量和精度。
相机内参标定的目的是为了提高相机的成像质量和测量精度。
相机内参标定可以通过使用标定板或者棋盘格来进行。
标定板一般是由黑白相间的方格组成的,通过在不同的位置和姿态下拍摄标定板,利用标定板上的方格来计算相机的内参矩阵。

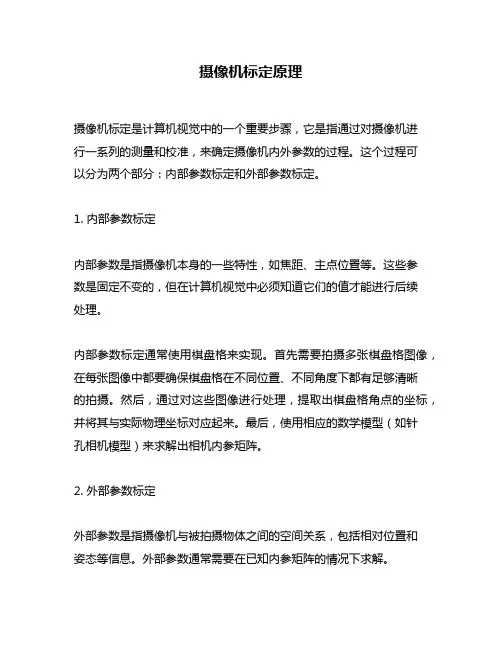

摄像机标定原理
摄像机标定是计算机视觉中的一个重要步骤,它是指通过对摄像机进
行一系列的测量和校准,来确定摄像机内外参数的过程。
这个过程可
以分为两个部分:内部参数标定和外部参数标定。
1. 内部参数标定
内部参数是指摄像机本身的一些特性,如焦距、主点位置等。
这些参
数是固定不变的,但在计算机视觉中必须知道它们的值才能进行后续
处理。
内部参数标定通常使用棋盘格来实现。
首先需要拍摄多张棋盘格图像,在每张图像中都要确保棋盘格在不同位置、不同角度下都有足够清晰
的拍摄。
然后,通过对这些图像进行处理,提取出棋盘格角点的坐标,并将其与实际物理坐标对应起来。
最后,使用相应的数学模型(如针
孔相机模型)来求解出相机内参矩阵。
2. 外部参数标定
外部参数是指摄像机与被拍摄物体之间的空间关系,包括相对位置和
姿态等信息。
外部参数通常需要在已知内参矩阵的情况下求解。
外部参数标定也可以使用棋盘格来实现。
首先需要在棋盘格上放置至少三个不同位置的标志物,如球体或圆柱体。
然后,通过拍摄多张包含这些标志物的棋盘格图像,在每张图像中都要确保标志物在不同位置、不同角度下都有足够清晰的拍摄。
接着,通过对这些图像进行处理,提取出每个标志物在图像中的坐标,并将其与实际物理坐标对应起来。
最后,使用相应的数学模型(如PnP算法)来求解出相机外参矩阵。
总结:摄像机标定是计算机视觉中非常重要的一个步骤,它可以帮助我们确定摄像机内外参数,为后续处理提供重要的基础。
内部参数和外部参数分别通过棋盘格实现,并使用相应的数学模型求解。
摄像机标定原理及源码一、摄像机标定原理1.1相机模型在进行摄像机标定之前,需要了解相机模型。
常用的相机模型是针孔相机模型,它假设光线通过小孔进入相机进行成像,形成的图像符合透视投影关系。
针孔相机模型可以通过相机内部参数和外部参数来描述。
1.2相机内部参数相机内部参数主要包括焦距、光心坐标等信息,可以通过相机的标定板来获取。
标定板上通常有已知尺寸的标定点,通过计算图像中的标定点坐标和实际世界中的标定点坐标之间的关系,可以求解出相机的内部参数。
1.3相机外部参数相机外部参数主要包括相机在世界坐标系中的位置和姿态信息。
可以通过引入已知的点和相机对这些点的投影来求解相机的外部参数。
也可以通过运动捕捉系统等设备获取相机的外部参数。
1.4标定算法常用的摄像机标定算法有张正友标定法、Tsai标定法等。
其中,张正友标定法是一种简单和广泛使用的标定方法。
该方法通过对标定板上的角点进行提取和匹配,利用通用的非线性优化算法(如Levenberg-Marquardt算法)最小化像素坐标与世界坐标的重投影误差,从而求解出相机的内部参数和外部参数。
二、摄像机标定源码下面是使用OpenCV实现的摄像机标定源码:```pythonimport numpy as npimport cv2#棋盘格尺寸(单位:毫米)square_size = 25#棋盘内角点个数pattern_size = (9, 6)#获取标定板角点的世界坐标objp = np.zeros((np.prod(pattern_size), 3), dtype=np.float32) objp[:, :2] = np.mgrid[0:pattern_size[0],0:pattern_size[1]].T.reshape(-1, 2) * square_sizedef calibrate_camera(images):#存储角点的世界坐标和图像坐标objpoints = []imgpoints = []for img in images:gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)#查找角点ret, corners = cv2.findChessboardCorners(gray, pattern_size, None)if ret:objpoints.append(objp)#亚像素精确化criteria = (cv2.TERM_CRITERIA_EPS +cv2.TERM_CRITERIA_MAX_ITER, 30, 0.001)corners2 = cv2.cornerSubPix(gray, corners, (11, 11), (-1, -1), criteria)imgpoints.append(corners2)#标定相机ret, mtx, dist, rvecs, tvecs = cv2.calibrateCamera(objpoints, imgpoints, gray.shape[::-1], None, None)return ret, mtx, dist, rvecs, tvecs#读取图像images = []for i in range(1, 21):img = cv2.imread(f'image_{i}.jpg')images.append(img)#相机标定ret, mtx, dist, rvecs, tvecs = calibrate_camera(images)#保存相机参数np.savez('calibration.npz', ret=ret, mtx=mtx, dist=dist, rvecs=rvecs, tvecs=tvecs)```以上代码首先定义了棋盘格尺寸和格子个数,然后定义了函数`calibrate_camera`来进行相机标定。
摄像机标定原理一、引言摄像机标定是计算机视觉领域中的一个重要任务,它对于摄像机内部参数和外部参数的估计非常关键。
摄像机标定可以将摄像机图像中的像素坐标与实际世界中的物理坐标进行映射,从而实现图像与物理世界之间的准确对应关系。
本文将深入探讨摄像机标定的原理及应用。
二、摄像机模型在开始讨论摄像机标定原理之前,首先需要了解摄像机模型。
常用的摄像机模型有针孔相机模型和透视投影模型。
2.1 针孔相机模型针孔相机模型是一个简化的模型,它假设摄像机的成像过程就像光线通过一个非常小的孔洞进入观察平面一样。
在针孔相机模型中,摄像机与观察平面之间的距离被称为焦距。
该模型可以用于计算摄像机的内部参数,例如焦距、主点等。
2.2 透视投影模型透视投影模型是一种更接近真实的摄像机模型,它考虑了透视变换对于摄像机成像的影响。
透视投影模型通过将物体在三维空间中的坐标投影到成像平面上,得到图像中的像素坐标。
透视投影模型由内部参数和外部参数组成,内部参数包括焦距、主点等,外部参数包括摄像机的位置和姿态。
三、摄像机标定方法3.1 传统标定方法传统的摄像机标定方法主要基于棋盘格标定板。
标定板是一个特制的平面,上面有一些已知的特征点,比如角点。
通过将标定板放置在不同位置和角度下,利用摄像机拍摄的图像中的特征点,可以计算出摄像机的内部参数和外部参数。
传统标定方法的流程如下: 1. 放置标定板:将标定板放在与摄像机平行的平面上。
2. 拍摄照片:调整摄像头的位置和角度,拍摄多张包含标定板的照片。
3. 提取特征点:利用图像处理算法提取照片中的标定板上的特征点。
4. 计算参数:通过特征点的像素坐标和三维空间中的物理坐标,使用标定算法计算摄像机的内部参数和外部参数。
3.2 基于深度学习的标定方法近年来,基于深度学习的摄像机标定方法也得到了广泛的关注。
这些方法利用深度学习模型学习摄像机的内部参数和外部参数的映射关系。
相比传统的标定方法,基于深度学习的方法可以减少对标定板的依赖,提高标定的准确性。
摄像机标定的基本原理实现及性能分析摄像机标定是指通过一系列的计算方法和算法,对摄像机的内部参数(如焦距、感光元件大小等)和外部参数(如相机在世界坐标系下的位置和方向)进行估计和优化的过程。
摄像机标定是计算机视觉和图形学中的重要技术,应用广泛,包括物体跟踪、姿态估计、三维重建等领域。
内部参数标定是通过拍摄已知几何结构的标定板或标定物体来确定摄像机的内部参数。
常用的标定板包括棋盘格、圆点格和红外标定板等。
标定板上会有一些已知几何结构的特征点,通过检测和匹配这些特征点,可以计算出相机的内部参数,如焦距、光心等。
常用的方法有直接线性变换(Direct Linear Transform, DLT)和最小二乘法等。
外部参数标定是通过相机拍摄一些已知世界坐标的场景,来确定相机在世界坐标系下的位置和方向。
常用的方法有位姿估计,即通过特征点的三维坐标和它们在图像上的对应位置,来估计相机在世界坐标系下的位姿。
另外还可以通过相机拍摄多张图片,通过三角化方法来估计相机在世界坐标系下的位置和方向。
在实现摄像机标定时,需要使用相机和计算机进行配合。
首先,需要准备一个已知几何结构的标定板或标定物体。
然后,将标定板或标定物体放置在相机的观察场景中,并姿态变化以覆盖尽量多的不同角度和位置。
通过相机拍摄这些场景,将图像传输到计算机中进行后续处理。
在计算机中,根据已知的标定板或标定物体信息,计算相机的内部参数和外部参数。
最后,根据计算得到的摄像机参数,即可在后续应用中使用。
精度是指标定结果和真实值之间的误差大小。
对于内部参数标定,可以通过计算重投影误差来评估标定结果的精度。
重投影误差是指将三维点投影到图像平面上,再将投影点反投影回三维空间中,与原始三维点之间的距离。
对于外部参数标定,可以通过将已知的真实位置和方向与标定结果进行比较,计算其误差大小。
一般来说,精度越高,标定结果与真实值的误差越小。
稳定性是指标定结果在重复实验中的稳定性和一致性。
摄像机标定方法及原理摄像机内参数标定方法及原理:1.赋参法:a.使用透镜测量摄像机的焦距,根据透镜公式可求解出摄像机的内参数,如焦距、主点坐标等。
b.使用标准栅格或尺子等物体在距离摄像机一定位置处摆放,通过测量图像上物体的特征点的像素坐标和实际物体的尺寸,对内参数进行估计。
2.视差法:a.使用双目立体视觉系统,通过数学推导得到根据视差计算焦距和主点坐标的公式,从而标定摄像机的内参数。
b.具体操作时,将一张标定板放在双目系统的不同位置处,通过左右摄像机拍摄到的标定板图像,计算出两个图像的视差,进而估计出焦距和主点的坐标。
摄像机外参数标定方法及原理:1.立体视觉法:a.使用双目立体视觉系统,通过测量双目在空间中的位置关系,从而确定摄像机的外参数(即相对于参考坐标系的位置和姿态)。
b.一般情况下,通过观察物体在空间中的三维坐标和其在两个图像上的对应点的像素坐标,可以计算出外参数。
2.惯性传感器法:a.使用惯性传感器等设备,通过测量摄像机在三维空间中的加速度和角速度等信息,可以估计出摄像机的运动轨迹和姿态。
b.参考标定板等物体,在摄像机的运动过程中进行拍摄,根据拍摄到的图像和传感器测量的信息,计算出摄像机的外参数。
摄像机校正方法及原理:1.畸变校正法:a.摄像机的透镜会引入径向畸变和切向畸变,通过收集一组由标定板拍摄得到的图像,并对图像进行处理,去除畸变。
b.基于非线性最小二乘法,对摄像机内参数和畸变系数进行优化,得到校正后的摄像机参数。
2.摄像机自标定法:a.在摄像机运动过程中,摄像机捕捉到的图像中存在物体之间的三维关系,可以通过计算这些三维关系得到摄像机的内外参数。
b.根据三维重建的准确性和稳定性的要求,通过最小二乘法等算法,对摄像机内外参数进行优化。
摄像机标定的原理主要是通过数学模型和图像处理算法对摄像机的成像过程进行建模和估计。
通过收集一系列由标定板或其他具有已知形状和尺寸的物体拍摄得到的图像,分析图像上的特征点和相应的三维物体的几何关系,可以获得摄像机的内外参数。
摄像机标定的几种方法摄像机标定是计算机视觉和图像处理中非常重要的一环,它是通过对图像上已知几何形状的目标进行测量和分析,从而确定摄像机的内参和外参参数的过程。
摄像机标定的目的是为了减小或排除摄像机和图像采集设备的误差,使得图像处理和计算机视觉算法能够更精确地分析和处理图像。
目前,摄像机标定有多种方法,可以根据不同的需求和场景选择适合的方法。
下面将介绍常见的几种摄像机标定方法。
1.二维标定方法二维标定方法是最简单的一种方法,它可以通过对图像中已知平面上的特定点进行测量和分析来确定摄像机的内参参数。
这种方法适用于单目摄像机的标定,通常使用棋盘格或者三维坐标系的特征点标定图像。
2.三维标定方法三维标定方法是一种比较常用的摄像机标定方法,它可以通过对场景中已知三维点和其在图像中的投影进行测量和分析,确定摄像机的外参参数。
通常使用标定板或者特殊形状的物体作为标定点,通过测量物体在图像中的位置和姿态来确定摄像机的外参参数。
3.立体标定方法立体标定方法适用于双目摄像机或者多目摄像机的标定,它可以通过对左右两个摄像机图像中的已知点进行测量和分析,确定摄像机的内参和外参参数。
立体标定方法通常使用立体标定板或者多个标定点,通过匹配左右图像中对应点的位置和姿态来确定摄像机的内参和外参参数。
4.鱼眼镜头标定方法鱼眼镜头标定方法适用于鱼眼摄像机的标定,它可以通过对鱼眼图像中的已知点进行测量和分析,确定摄像机的内参和畸变参数。
鱼眼镜头标定方法通常使用特殊的标定板和算法,通过减少或者消除鱼眼镜头的畸变效果来提高图像的质量和准确性。
5.自动标定方法自动标定方法是一种通过计算机算法自动计算和确定摄像机内参和外参参数的方法。
这种方法通常使用特殊的标定板或者标定物体,通过分析图像中的特征点和线条等信息来确定摄像机的内参和外参参数。
总结:摄像机标定是计算机视觉和图像处理中重要的一环,有多种方法可选。
常见的摄像机标定方法包括二维标定、三维标定、立体标定、鱼眼镜头标定和自动标定方法等。
摄像机标定原理摄像机标定是指确定摄像机内外参数的过程,通过标定可以得到摄像机的内部参数(如焦距、光心等)和外部参数(如旋转矩阵、平移向量等),从而实现对图像的准确测量和分析。
摄像机标定在计算机视觉、机器人视觉、虚拟现实等领域有着广泛的应用。
摄像机标定的原理主要包括内部参数标定和外部参数标定两个方面。
内部参数标定是指确定摄像机的内部参数,包括焦距、光心、畸变系数等。
外部参数标定是指确定摄像机的外部参数,包括相机的旋转矩阵和平移向量。
在进行摄像机标定时,通常会采用棋盘格标定板或者圆形标定板作为标定目标。
通过摄像机拍摄标定板的图像,并利用图像处理算法检测标定板上的特征点,然后利用这些特征点进行摄像机标定。
摄像机内部参数的标定通常采用张正友标定法或者Tsai标定法。
张正友标定法通过多次拍摄不同位置的标定板图像,利用图像中的特征点和实际世界中的三维坐标点之间的对应关系,通过最小化重投影误差来求解摄像机的内部参数。
Tsai标定法是在张正友标定法的基础上,考虑了透镜畸变的影响,通过对透镜畸变进行建模,进一步提高了标定的精度。
摄像机外部参数的标定通常采用单目标定或者双目标定。
单目标定是指利用单个摄像机拍摄标定板的图像,通过特征点的对应关系来求解摄像机的外部参数。
双目标定是指利用两个摄像机同时拍摄标定板的图像,通过两个摄像机之间的对应关系来求解两个摄像机的外部参数,从而实现立体视觉的应用。
摄像机标定的精度对于后续的视觉测量和分析具有重要的影响,标定误差会直接影响到后续的测量精度。
因此,在进行摄像机标定时,需要注意标定板的选择、拍摄条件的控制、特征点的提取和匹配等关键步骤,以提高标定的精度和稳定性。
总之,摄像机标定是计算机视觉和机器人视觉领域中的重要基础工作,通过摄像机标定可以实现对图像的准确测量和分析,为后续的视觉任务提供可靠的基础支持。
摄像机标定的原理和方法在实际应用中具有重要的意义,对于提高视觉系统的精度和稳定性具有重要的作用。
摄像机标定方法
摄像机标定是指通过一系列的图像处理和数学计算方法,获取摄像机的内外参数,以及畸变参数等信息的过程,以便实现三维世界到二维图像的映射关系。
常用的摄像机标定方法主要有以下几种:
1. 理论分析法:该方法主要基于摄像机成像原理,通过几何关系和投影变换来计算标定参数。
常用的理论分析法有针孔摄像机模型和复杂模型等。
2. 标定板法:该方法是通过拍摄已标定的棋盘格等特定标定板的图像,利用标定板上的特征点来计算摄像机参数。
常用的标定板法有张正友棋盘格标定法等。
3. 视觉实验法:该方法是通过进行一系列特殊的视觉实验,如视差法、三维重建等方法来获取摄像机参数。
这种方法一般需要用到额外的硬件设备。
4. 结合法:该方法是将多种标定方法进行结合使用,以得到更准确的摄像机参数。
其中常用的结合法是将理论分析法与标定板法结合使用。
需要注意的是,摄像机标定的结果对于后续的摄像机姿态计算、三维重建等应用非常重要,因此标定过程中要准确地采集多个不同角度和深度的图像,以提高标定的精度和稳定性。
摄像机标定方法综述摄像机标定是指将图像中的像素坐标与真实世界中的三维物体坐标相对应的过程。
摄像机标定在计算机视觉和机器视觉领域中广泛应用,比如目标识别、目标追踪、立体视觉等任务。
下面将就几种常用的摄像机标定方法进行综述。
1.直接线性变换(DLT)方法:直接线性变换是最早提出的摄像机标定方法之一、该方法通过摄像机拍摄具有已知三维坐标的物体,并通过图像中物体投影的像素坐标计算出摄像机内部的参数(如焦距和像素坐标系原点等)和外部参数(如摄像机的旋转和平移矩阵)。
DLT方法的精度受到图像中噪声和非线性畸变的影响,因此通常需要进行非线性优化。
2.张正友标定方法:张正友标定方法是基于经典的DLT方法而改进的一种摄像机标定方法。
该方法通过使用多个摄像机拍摄一组模板图案(如棋盘格),并根据图案在图像中的投影计算出摄像机的内外参数。
该方法克服了DLT方法的不足,可以有效地降低标定过程中的误差。
张正友标定方法已经成为摄像机标定的事实标准。
3.陈氏标定方法:陈氏标定方法是一种基于棋盘格划分的摄像机标定方法。
该方法相比于其他标定方法更具鲁棒性,能够处理大部分图像畸变,包括径向畸变和切向畸变。
陈氏标定方法不依赖于特定的图案设计,可以适用于各种不同形状和规模的棋盘格标定板。
此种标定方法能得到相对准确的摄像参数。
4.光束投影法:光束投影法也是一种常用的摄像机标定方法。
光束投影法通过摄像机对多个光束的拍摄,利用光束在三维空间中的重合关系来计算摄像机的内外参数。
光束投影法具有较高的精度和计算效率,可适用于复杂场景中的标定问题。
5.基于结构光的标定方法:结构光标定方法是一种基于投影的摄像机标定方法。
该方法使用一个激光投影仪将结构光(如条纹或网格)投影到摄像机视野中的物体上,然后通过分析图像中的结构光变形情况计算出摄像机的内外参数。
该方法具有较高的精度和稳定性,可适用于复杂环境下的标定。
以上介绍了几种常用的摄像机标定方法,每种方法都有其适用的特定场景和优缺点。
一、摄像机标定的内容及意义:1、何为摄像机标定计算机视觉系统从摄像机获取的图像信息出发,计算三维环境中物体的位置,形状等几何信息,并由此重建三维物体。
图像上每一点的亮度反映了空间物体表面某点反射光的强度,而该点在图像上的位置与空间物体表面相应点的几何位置有关。
这些位置的相互关系,由摄像机成像几何模型所决定。
该几何模型的参数称为摄像机参数,这些参数必须由试验与计算来确定,试验与计算的过程称为摄像机标定。
摄像机标定来源于摄影测量学,摄影测量学中所使用的方法是数学解析分析的方法,在标定过程中通常要利用数学方法对从数字图像中获得的数据进行处理。
通过数学处理手段,摄像机标定提供了专业测量摄像机与非量测摄像机的联系。
而所谓的非量测摄像机是指这样一类摄像机,其内部参数完全未知、部分未知或者原则上不稳定。
2、摄像机标定的主要内容在计算机视觉中,摄像机标定主要标定两个部分:内参数和外参数。
(1)内参数:内参数是摄像机坐标系和理想坐标系之间的关系,用于给出摄像机的光学和几何学特征。
如:主点、长宽比例因子和镜头畸变;(2)外参数:外参数表示摄像机在世界坐标系里的位置和方向。
如:旋转和平移。
摄像机标定技术包含两大方面内容:摄像机模型和摄像机标定方法,二者联系紧密,因为往往引么样的模型就决定需要采用什么样的标定方法。
根据不同的应用,对摄像机的标定要求也是不同的。
比如说,对机器导航,要求能自动快速地进行标定,而对于度量领域的应用,精度要求是第一位的。
3、摄像机标定的意义:摄像机标定技术是从二维平面图像获得三维信息这一过程的关键步骤,是计算机视觉技术的第一步。
摄像机标定的目的是完成三维重建,在机器视觉、虚拟现实等计算机图像应用领域有着广泛应用。
4、摄像机标定的发展:1966年,B.Hallert发表了他在镜头与相机标定方面的研究成果,首次将最小二乘法用于对镜头标定多余观察数据的处理,并将其应用在野外立体坐标测量仪上,得到了高精度的测量结果。
