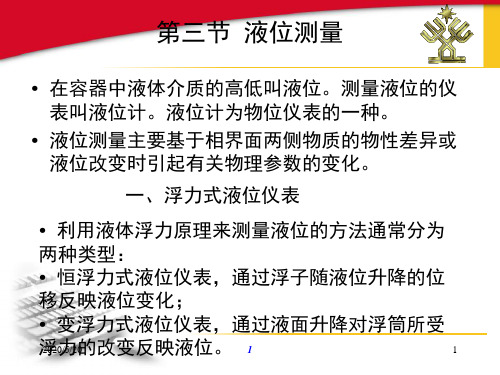

物位仪表讲稿1 概述我公司常用的液位计有浮球液位开关、音叉开关、双法兰液位计、超声波液位计、、雷达液位计、磁致伸缩液位计等。
2 浮球液位开关本公司均采用Magtech侧装式浮球液位开关，当浮球被液体托起或失去浮力时，发出一个触点信号，以检测液位高、低点。
2.2 检查调试2.2.1 外观检查a.从外观上检查仪表是否有损坏。
b. 检查是否符合测量点的技术要求，如过程温度、压力、介质等。
c.检查接线端子位置是否正确、电缆密封塞是否拧紧、外壳盖是否拧紧。
2.2.2 调试一只手托起表头部分，另一只手托起浮球，然后放开浮球，用万用表通断档测量表头内的输出触点，常开触点应闭合，万用表发出嘀嘀的长音；常闭触点应断开，万用表停止发声。
2.3 使用与维护2.3.1 常见故障与处理2.3.2 安装注意事项a.表头上的电缆连接头应朝下。
b.浮球和连杆要完全插入设备中。
c.液位开关不要装在设备物料进口或出口位置。
d.浮球和连杆上下移动的角度为28°。
2.3.3 日常维护a.清洗浮球、连杆，去除附着物。
b.确保各部件无松动现象。
3 音叉开关3.1 概述音叉开关的工作原理是通过安装在音叉基座上的一对压电晶体使音叉在一定共振频率下振动。
当音叉开关的音叉与被测介质相接触时，音叉的频率和振幅将改变，音叉开关的这些变化由智能电路来进行检测，处理并将之转换为一个开关信号。
3.2 检查调试3.2.1 外观检查a.从外观上检查仪表是否有损坏。
b. 检查是否符合测量点的技术要求，如过程温度、压力、介质等。
c.检查接线端子位置是否正确、电缆密封塞是否拧紧、外壳盖是否拧紧。
3.2.2 调试音叉开关上电后，将音叉插入水中或细沙中，用万用表测量相应触点有无输出信号。
3.3 使用与维护3.3.1安装注意事项a.音叉物位开关，抗冲击能力较差，也不能受大力挤压，因为变形后无法共振，高料位还可以安装，低料位不能使用，安装时应避开进料口和出料口，如果不能，要安装挡板。
b.音叉测量的介质不能有粘附性，如果物料粘附在音叉上，会改变音叉固有的振动频率，也很容易引起不能共振的故障。
3.3.2 故障与处理4 放射性物位计4.1 概述和测量原理4.1.1 概述放射性物位计是利用放射源产生的射线，穿过被测容器及容器中的介质，射线被不同高度的物料所吸收，通过检测被吸收而衰减的射线强度，从而测得相应的物位，简称同位素物位计。
同位素物位计具有非接触式测量的特点，既能测量液位也能测量料位。
4.1.2 测量原理放射源产生的射线透过物料时，射线强度随物质层的厚度而变化的原理而工作。
本仪表基于γ射线穿过物料时强度减弱的物理规律实现料位测量, 一束γ射线穿过物料, 其减弱规律为:I=I0e(-μd) <1>式中: I —穿过物料后的射线强度I0 —物料之前的射线强度μ—线性吸收系数d —射线通过的物料路径对于一定的几何位置, 经过物料的射线基本上被吸收，物料越高，电离室接收到的射线越少，物料高度LH与电离室输出的计数率n之间成线性关系：LH=Hmax(n0- n)/(n0-n1) <2>式中: n0 —零点计数率n1 —满度计数率Hmax —量程探测器分别安装在被测容器的侧边，当设备内物料上升或下降时，探测器所接受到的射线通量率随之减弱或增强，探测器将射线信号转换成脉冲信号传送到微处理机。
后者根据一定的数学模型计算出相应的料位高度并做显示和模拟信号输出。
4.1.3 仪表组成仪表整机系统由放射源,闪烁探测器和信号处理机三大部件组成。
（见下图）4.2 仪表现场安装4.2.1开箱检查按仪表发货装箱单进行检查，包括（主机、探测器、放射源容器、安装架及固定螺栓、螺母、电缆、使用说明书、合格证以及订购的备品备件等）。
4.2.2仪表通电检查4.2.2.1 主机通电检查：不接探测器，抽出主机机芯，检查主机、显示板有无松动，主机、显示板上芯片在运输过程中有无脱落、松动，各引线接插件是否松动，有无其它明显的损伤或故障。
接通电源（220VAC），打开电源开关，电源指示灯亮，仪表进行自检包括CPU、RAM、E-PROM、D／A等。
4.2.2.2 探测器──转换器在正式安装之前，进行探测器──转换器联机检查，首先按下述要求做好准备工作。
连好探测器与转换器之间的电缆，如下图：将探测器前端凹环中心或探测器顶端中心对准射源中心。
4.2.3仪表安装安装方式选择：4.3射线仪表设备维护、维修操作为了保证射线仪表的正常运行，保护操作人员的安全，特制订本制度。
1、射线仪表的维护、维修，一定要申报公司批准方可进行。
2、射线仪表由经过安全和技术培训的专人负责对射线仪表进行标定、校正、检修、检测结果的保存、对照及清扫工作。
3、对射线仪表的校正、标定、检修应有完整的记录。
所有记录要保存完好，仪表的零配件及有关资料由专人保存。
4、检修射线仪表时必须关闭放射源。
5、安装或更换放射源时，检修人员必须穿防护服、防护手套、防护眼镜；换源工作时间较长时，应当采用轮流操作的办法。
6、放射源强度超过有关规定时，更换必须由提供放射源的单位或专职部门进行。
5 超声波液位计5.1 概述超声波液位计是利用声波碰到液面时（或料位），产生反射波的原理，通过测出发射波和反射波的时间差，从而计算出液面的高度。
5.2 检查调试5.2.1 外观检查a.从外观上检查仪表是否有损坏。
b.检查是否符合测量点的技术要求，如过程温度、压力、环境温度、测量范围等。
c.检查测量值是否与实际值一致。
d.是否有遮阳避雨的保护措施。
e.检查接线端子位置是否正确、电缆密封塞是否拧紧、外壳盖是否拧紧。
f.若有辅助电源，显示模块是否有显示。
5.2.2 调试观察现场显示器，使用HART手操器或在室内的上位机上使用工具软件对仪表进行调试。
5.2.2.1 设零位5.2.2.2 设量程5.3 使用与维护5.3.1 电源必须与铭牌上数据一致，在接线前应切断电源。
5.3.2 不可安装于罐顶的中心位置，传感器应安装在距罐壁为罐直径的1/6距离处；传感器探头必须垂直于物料表面。
1965.3.3 不可把传感器安装于进料口的上方。
5.3.4 使用防护罩以防直接的日晒或雨淋。
5.3.5 在信号波束角内应避免安装任何装置，如限位开关、温度传感器等。
需要注意的是对称装置如加热线圈、挡板等均有可能干扰测量。
5.3.6 在一个罐内不能安装两个超声波探头，因为两个信号会相互干扰。
5.3.7 如果安装在干扰严重的复杂环境，可加装导波管。
5.3.8 安装在有粉尘、污染严重的场合，探头天线要定期清理。
5.4 故障处理5.4.1 FMU40超声波液位计面板上设有系统报警指示警告，当系统出现故障时面板上会出现类似“H”的符号警示，通过面板操作可在诊断功能组里查出当前故障，仪表会给出错误代码，查说明书找出故障原因，针对错误进行处理。
5.4.2 FMU40超声波液位计采用模块化设计，当判断出是模块故障时可以进行更换模块处理。
模块更换后，原仪表参数需要重新设定或通过计算机通讯下载。
5.5 安装注意事项5.5.1 测量液位的场合，宜垂直向下检测安装。
5.5.2 测量料位的场合，超声波波速宜指向料仓底部的出料口。
5.5.3 超声波的波速中心距容器壁的距离应大于由束射角、测量范围计算出来的最低液位处的波束半径。
5.5.4 超声波的波速途径应避开搅拌器及其它障碍物。
5.5.5 超声波液位计的安装，还应符合制造厂的要求。
1986 磁致伸缩液位计6.1 概述磁致伸缩液位变送器是近几年来国内外发展的新一代高科技产品。
具有测量精度极高、安装调试简单方便、使用寿命长、输出信号多（1台界位计可同时测量14个界面+6个温度信号）等特点，而广泛应用在石油、化工等工业领域过程控制液位的连续测量。
磁致伸缩液位计主要由不导磁的探测杆、磁致伸缩线浮球及变送器等组成，见图2-4-6。
安装在探测杆内的磁致伸缩线与电路板模块相连，电路模块中的脉冲发生器所产生的电流脉冲沿着导波线传播，当浮球随液位上升或下降时，其内的磁钢随之同步变化，磁钢的固有磁场与导波线周围由起始脉冲所产生的磁场矢量叠加，并形成螺旋磁场，产生瞬时扭力，使波导线扭动并产生张力脉冲，这个脉冲以固定的速度沿波导线传回，由线圈转换器转换成感应电动势，并整形为窄脉冲，此脉冲经放大后，由信号处理电路计算出起始脉冲与终止脉冲的时间差，再经过变送器的信号处理、放大后转换成与被测液位成正比的4～20mA信号输出。
6.2 检查校验6.2.1 检查6.2.1.1 仪表铭牌各数据、校验单等齐全。
6.2.1.2 使用条件，如工作压力、介质密度、工作温度等要满足仪表制造厂的要求。
6.2.1.3 检查电源电压是否正常，接线无误，不松动。
6.2.1.4 确认仪表接线盒盖及电缆引出端密封良好，防止仪表内部积水。
6.2.1.5 仪表零部件完好无损。
6.2.1.6 仪表安装位置正确，各紧固部件有无松动，密封件应无泄漏。
6.2.1.7 有条件的应检查探测杆是否弯曲，浮子在探测杆上能否滑动自如。
6.3 校验6.3.1 将变送器的正级与电源正极可靠连接，并用绝缘胶带包好。
6.3.2 仪表安装完毕后就地校验，用手滑动浮子，使浮子处于探测杆上零点位置，按Z键使输出电流为4mA(若是智能式，用手操器校对)6.3.3 然后再滑动浮子，使浮子处于探测杆满量程的位置上，按S键使输出电流为20mA。
6.3.4 按6.3.2和6.3.3反复调校几次，直到输出信号满足精确度为止。
6.4 使用和维护6.4.1 仪表外壳设有接地端子，安装使用时应可靠接地。
6.4.2 每年检查一次仪表的绝缘情况及外壳接地情况。
6.4.3 每季度检查变送器内部有无腐蚀现象，各紧固件有无松脱。
6.5 检修6.5.1 磁致伸缩液位变送器一般每年或一个装置运转周期检修一次。
6.5.2 拆装检修前要切断电源。
6.5.3 拆装检修防爆结合面时，不得有划痕碰伤，不可涂油漆，可涂少量润滑油和少量防锈油。
6.5.4 检查探测杆有无变形或破损，并清除脏污。
6.5.5 检查浮球有无变形或破损，并清除附着物。
6.5.6 重新安装后要随工艺设备一同试压，并确认接线无误、电源电压正确，然后重新校对变送器。
7 雷达液位计7.1 概述雷达液位计是利用超高频电磁波经天线向被探测的容器的液面发射，当电磁波碰到液面后反射回来，仪表检测出发射波和回波的时差，从而计算出液面的高度。
雷达液位计可用于易燃、易爆、强腐蚀等介质的液位测量，特别适用于大型立罐和球罐等。
一般分为工业测量级和计量级。
7.2 校验可通过计算机、二次表或HART手操器进行调试。
调试时应检查罐高、静空、量程等参数是否设定正确。
7.2.1 待测液体液位在零位时，调整仪表零位，使其输出信号为4mA。
