Proteus虚拟仿真工具培训课件

符号。 (3) 在编辑窗口双击，则正弦波信号发生器被放置到原理图编辑界面中，
可使用镜像、翻转工具对其位置和方向进行调整。

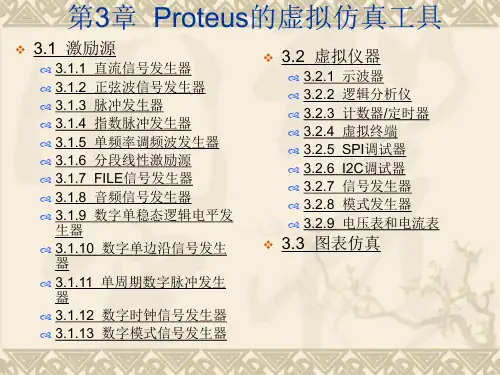

第3章 Proteus 虚拟仿真工具
2. 编辑正弦波信号发生器 (1) 双击原理图中的正弦波信号发生器符号，出现其属性设置对话框，如 图3-4所示。正弦波信号发生器属性设置对话框中主要选项含义如下。
第3章 Proteus 虚拟仿真工具
➢ Offset(Volts)：补偿电压，即正弦波的振
荡中心电平。 ➢ Amplitude(Volts)：正弦波的三种幅值标 记 方 法 ， 其 中 Amplitude 为 振 幅 ， 即 半 波 峰 值电压，Peak为峰值电压，RMS为有效值电 压，以上三个电压值选填一项即可。 ➢ Timing：正弦波频率的三种定义方法， 其中Frequency(Hz)为频率， 单位为赫兹； Period(Secs)为周期，单位为秒；这两项填一 项即可。Cycles/Graph为占空比，要单独设 置。 ➢ Delay：延时指正弦波的相位，有两个选 项，选填一个即可。其中Time Delay (Secs) 是时间轴的延时，单位为秒；Phase(Degrees) 为相位，单位为度。
(1) 在原理图编辑区中，用 鼠标左键双击直流信号发生器 符号，出现如图3-2所示的属性 设置对话框。
(2) 默认为直流电压源，可 以在右侧设置电压源的大小。
(3) 如果需要直流电流源， 则 在 图 3-2 中 选 中 左 侧 下 面 的 “Current Source”，右侧自动 出现电流值的标记，根据需要 填写即可，如图3-3所示。
镜像、翻转工具对其位置和方向进行调整。
第3章 Proteus 虚拟仿真工具
2. 编辑脉冲发生器 (1) 双击原理图中的脉冲发生器符号，出现脉冲发生器的属性设置对话框， 如图3-7所示。

生器
3.1.10 数字单边沿信号发生 器
3.1.11 单周期数字脉冲发生 器
3.1.12 数字时钟信号发生器 3.1.13 数字模式信号发生器
❖ 3.2 虚拟仪器
3.2.1 示波器 3.2.2 逻辑分析仪 3.2.3 计数器/定时器 3.2.4 虚拟终端 3.2.5 SPI调试器 3.2.6 I2C调试器 3.2.7 信号发生器 3.2.8 模式发生器 3.2.9 电压表和电流表
❖ (3) 按仿真运行按钮开始仿真，出现如图3-36所示的 示波器运行界面。可以看到，左面的图形显示区有 四条不同颜色的水平扫描线，其中A通道由于接了 正弦信号，已经显示出正弦波形。
图3-36 仿真运行后的示波器界面
❖ (4) 示波器的操作区共分为以下六部分。 ❖ Channel A：A通道。 ❖ Channel B：B通道。 ❖ Channel C：C通道。 ❖ Channel D：D通道。 ❖ Trigger：触发。 ❖ Horizontal：水平。① 四个通道区：每个区的操作
❖ 3.3 图表仿真
3.2 虚 拟 仪 器
❖ Proteus ISIS为用户提供了多种虚拟仪器，单击工 具箱中的按钮，列出所有的虚拟仪器名称，如图3-
33所示。其含义如表3-3所示。
图3-33 虚拟仪器列表
3.2.1 示波器
❖ 1. 放置虚拟示波器 ❖ (1) 在Proteus Is”按钮的使用
3.2.2 逻辑分析仪
❖ 逻辑分析仪“LOGIC ANALYSER”是通过将连续记 录的输入信号存入到大的捕捉缓冲器进行工作的。 这是一个采样过程，具有可调的分辨率，用于定义 可以记录的最短脉冲。在触发期间，驱动数据捕捉 处理暂停，并监测输入数据。触发前后的数据都可 显示。因其具有非常大的捕捉缓冲器(可存放10 000 个采样数据)，因此支持放大/缩小显示和全局显示。 同时，用户还可移动测量标记，对脉冲宽度进行精 确定时测量。

三、µVision2 集成开发环境
BL51 连接定位器：BL51 连接定位器使用从库 中提取出来的库文件和由编译器、汇编器生成 绝对地址目标文件。 的目标文件创建一个绝对地址目标文件 绝对地址目标文件 绝对地址目标文件包括不可重定位的代码 数 不可重定位的代码和数 不可重定位的代码 据；所有的代码和数据都被固定在具体的存储 器单元中。 绝对地址目标文件可以用于编程EPROM 、其 它存储器设备、由µVision2 软件调试器对目标 进行调试与模拟和使用在线仿真器进行程序测 试。
主要操作实例
发光二极管驱动电路 步进电机驱动电路 直流电机驱动电路 LED数码管驱动电路 LCD液晶显示器驱动电路 请同学们先自行上网或查阅其他相关书籍资料，以 便更清晰的了解与掌握。
teus软件与Keil 软件
1.1 Proteus软件仿真系统 1.2 Keil C51软件开发系统
1.1 Proteus软件仿真系统
理论作业要求
理论教材P20
第2、3、4、6、7、8题
预习要求
1、理论部分 第2章 2、实验部分 3.1 流水灯实验 第2章
如果你在宿舍拥有一台 电脑，请尽快建立一个单 片机仿真与设计实验室吧！ 不久的将来，就会诞生 一位单片机高手，或许也 是游戏高手！
END
一、 Keil C51软件开发系统的构成 Keil C51内嵌多种符合当前工业标准的 开发工具，其中包括：
项目管理器 C51 编译器 A51 汇编器 LIB51 库管理器 BL51 连接定位器 Simulator软件调试器 Monitor51硬件调试器 RTX51 实时操作系统
二、主要特点
Keil C51是51系列单片机C语言软件开发系 统 。C语言在功能上、结构性、可读性、可 维护性上有明显的优势。 Keil C51保留了汇编代码的高效和快速的特 点。 µVision2是一个集成开发环境 ，可以用它们 来编译C源程序、汇编汇编源程序、连接和 重定位目标文件和库文件，创建HEX文件， 调试目标程序。

2020/6/9
2
浏览 窗口
器件 工具 列表 窗口
辅助
专用 工具
菜单
1.3. Proteus的主窗口简介 主菜单
通用工具菜单
电路 元件 清单
电气 规则 检查
ARES PCB电路
电路编辑窗口
坐标 原点
实时仿真按键
2020/6/9
. Proteus的主菜单简介
4
主菜单
编 辑 工 具
调 试 工 具
图 形 工 具
通用工具菜单
←点击鼠标:
点击此键可取消左键的放置功能,但可编辑对象.
←选择元器件: 在元件表选中器件,在编辑窗中移动鼠标,点击左键放置器件.
←标注联接点: 当两条连线交叉时,放个接点表示连通.
←标志网络线标号:电路联线可用网络标号代替,相同标号的线是相同的.
三.Proteus的使用
1. Proteus的基本性能(7.5版本)概述 Proteus是英国Labcenter公司开发的嵌入式系统仿真开发平台。 1.1. Proteus由两个主要程序系统构成：
ISIS.EXE（电路原理图设计.电路原理仿真） ARES.EXE（印刷电路版设计） 1.2. Proteus的主要功能特点： 1 ) Proteus的元件库以生产厂家的真实参数建模，不仅仿真结 果真实可信，而且能用箭头与颜色表示电流的方向与大小。 。 2 ) Proteus的电路原理图设计仿真功能，不仅有分离元件.小规 模集成器件的仿真功能,而且有多种带CPU的可编程序器件的仿 真功能，不仅能做电路基础、模拟电路与数字电路实验，而且 能做单片机与接口实验。特别是可为课程设计与毕业设计提供 综合系统仿真。是当前在高校的实验教学中应用较多的软件。 3) Proteus有印刷电路版设计，有印刷电路的自动布线功能。
