PROTEUS仿真教程

本教程将介绍如何使用PROTEUS进行电子电路仿真。

2.打开PROTEUS并创建新项目

运行PROTEUS软件后，单击“New Project”按钮创建一个新项目。选择一个适当的文件夹路径，并为新项目命名。

3.添加电路原理图

4.绘制电路原理图

5.设置元件参数

对于一些元件，您需要设置其参数，例如电源电压、电阻值等。单击元件并在属性框中输入所需的参数。

6.添加信号发生器

为了模拟电路中的信号输入，您可以添加信号发生器。单击工具栏上的“Virtual Instrument”按钮，并选择“Signal Generator”。将信号发生器拖放到原理图中，并通过连接线将其连至所需元件。

7.运行仿真

绘制完电路原理图后，点击PROTEUS菜单中的“Run”选项卡，然后选择“Start Simulation”来运行仿真。PROTEUS将模拟电路运行，并生成仿真结果。

8.查看仿真结果 在仿真运行完成后，可以查看电路的性能参数和波形图。单击工具栏上的“Digital Oscilloscope”按钮，并将其拖放到原理图中。在仿真运行期间，您可以选择不同的信号波形进行查看。

9.保存和导出仿真结果

在查看和分析仿真结果后，您可以将其保存到计算机中。单击“File”菜单中的“Save As”选项，并选择所需的文件格式。

10.布局和打印电路原理图

总结：PROTEUS是一款功能强大的电子电路仿真软件，可以帮助工程师快速设计和验证电路原理图。以上简要介绍了使用PROTEUS进行电子电路仿真的基本步骤，包括创建新项目、绘制电路原理图、设置元件参数、添加信号发生器、运行仿真、查看仿真结果、保存和导出仿真结果以及布局和打印电路原理图。希望这个教程对您有所帮助。

合集下载

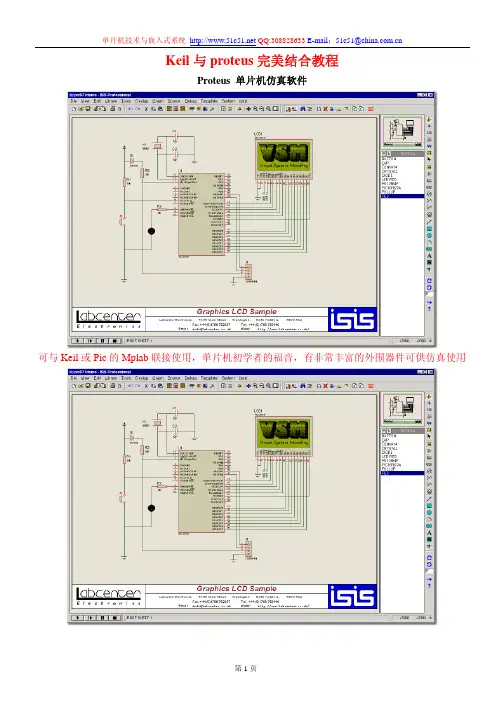

Keil与proteus极品教程

Keil与proteus极品教程

单片机技术与嵌入式系统 QQ:308828633 E-mail：51c51@

第1页Keil与proteus完美结合教程 Proteus 单片机仿真软件 可与Keil或Pic的Mplab联接使用，单片机初学者的福音，有非常丰富的外围器件可供仿真使用 单片机技术与嵌入式系统 QQ:308828633 E-mail：51c51@

第2页简介： Proteus6.7是目前最好的模拟单片机外围器件的工具，真的很不错。可以仿真51系列、AVR，PIC等常用的MCU及其外围电路（如LCD，RAM，ROM，键盘，马达，LED，AD/DA，部分SPI器件，部分IIC器件，...） 其实proteus 与 multisim比较类似，只不过它可以仿真MCU！ 当然，软件仿真精度有限，而且不可能所有的器件都找得到相应的仿真模型，用开发板和仿真器当然是最好选择，可是估计初学者有的可能性比较小吧？ 如果你在学51单片机，如果你想自己动手做做LCD，LED，AD/DA，直流马达，SPI，IIC，键盘，...的小实验的话，试一下吧，不会让你失望的！ 用51不管你是用汇编或是C编程当然要用keil啦，uvisoin3有不少新特性呢！ 使用keil c51 v7.50 + proteus 6.7 可以像使用仿真器一样调试程序，一般而言，微机实验中用万利仿真器+电工系自己做的实验板的实验都可以做得到吧！ 当然，硬件实践还是必不可少的！！！ 本方案只是在没有硬件的情况下让你能像pspice 仿真模拟/数字电路那样仿真MCU及外围电路。另外，即使有硬件，在程序编写早期用软件仿真一下也不错的！ 需要Proteus6.7 SP3和keil c51 v7.50请到本站： 下载。本站提供的是完全解密版和专业版。放心使用。 为了使大家能最快的进入keil c51 v7.50 + proteus 6.7仿真本站特别编写了本教程共享，希望对本站大力支持！ 以下文章 作 者：■ 凉山州机电学校 马正强 1 Proteus介绍 Proteus与其它单片机仿真软件不同的是，它不仅能仿真单片机CPU的工作情况，也能仿真单片机外围电路或没有单片机参与的其它电路的工作情况。因此在仿真和程序调试时，关心的不再是某些语句执行时单片机寄存器和存储器内容的改变，而是从工程的角度直接看程序运行和电路工作的过程和结果。对于这样的仿真实验，从某种意义上讲，是弥补了实验和工程应用间脱节的矛盾和现象。 (1)proteus的工作过程 运行proteus的ISIS程序后，进入该仿真软件的主界面。在工作前，要设置view菜单下的捕捉对齐和system下的颜色、图形界面大小等项目。通过工具栏中的p(从库中选择元件命令)命令，在pick devices窗口中选择电路所需的元件，放置元件并调整其相对位置，元件参数设置，元器件间连线，编写程序；在source菜单的Define code generation tools菜单命令下，选择程序编译的工具、路径、扩展名等项目；在source菜单的Add/remove source files命令下，加入单片机硬件电路的对应程序；通过debug菜单的相应命令仿真程序和电路的运行情况。 (2)Proteus软件所提供的元件资源 Proteus 软件所提供了30多个元件库，数千种元件。元件涉及到数字和模拟、交流和直流等。 (3)Proteus软件所提供的仪表资源 对于一个仿真软件或实验室，测试的仪器仪表的数量、类型和质量，是衡量实验室是否合格的一个关键因素。在Proteus软件包中，不存在同类仪表使用数量的问题。 Proteus还提供了一个图形显示功能，可以将线路上变化的信号，以图形的方式实时地显示出来，其作用与示波器相似但功能更多。 单片机技术与嵌入式系统 QQ:308828633 E-mail：51c51@

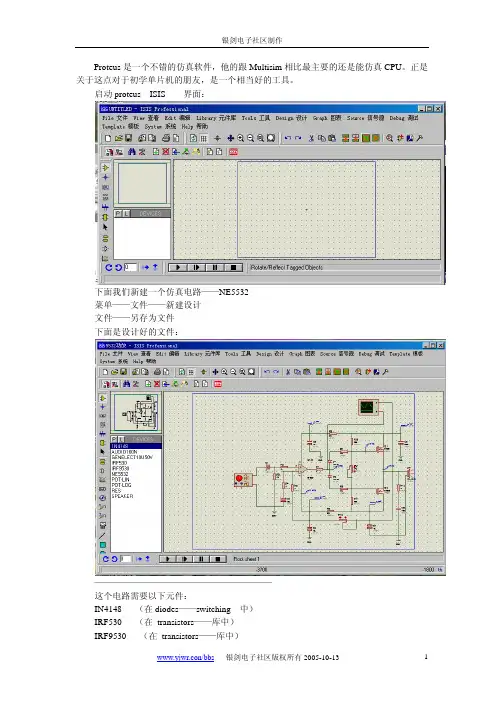

PROTEUS速成教程

PROTEUS速成教程

银剑电子社区制作 www.yjwr.con/bbs 银剑电子社区版权所有2005-10-13 1Proteus是一个不错的仿真软件，他的跟Multisim相比最主要的还是能仿真CPU。正是关于这点对于初学单片机的朋友，是一个相当好的工具。 启动proteus ISIS 界面： 下面我们新建一个仿真电路——NE5532 菜单——文件——新建设计 文件——另存为文件 下面是设计好的文件： ———————————————————— 这个电路需要以下元件： IN4148 （在diodes——switching 中） IRF530 （在 transistors——库中） IRF9530 （在 transistors——库中） 银剑电子社区制作 www.yjwr.con/bbs 银剑电子社区版权所有2005-10-13 2 RES（电容） （在resistors——generic——库中） CAP（电容） （在capactitors——库中） ROT（可调电阻） （在在resistors——variable——库中） SPEAKER（扬声器） （在speakers & sounders——库中） —————————————————————— 下面来说明如何调用元件 打开元件库——点击左边category对话框内operational amplifiers ——点击下面sub-categories 对话框内的 dual ——在右边找到NE5532，双击调入元件。 其他元件请大家自己操作。 调入完元件后，会在下图中显示： 银剑电子社区制作 www.yjwr.con/bbs 银剑电子社区版权所有2005-10-13 3下面我们来放置元件到图中 在上图DEVICES对话框内，选中需要放置的某个元件。光标在图纸中单击一下，元件就出现在光标所在的位置。 移动元件——确认元件在选中状态程红色，用光标左键移动到需要位置； 如何选中元件——光标右键单击元件可以使元件程选中状态。注意：不可用右键单击两次！； 如何删除元件——光标在元件上用右键单击两次可以删除元件； 显示元件属性——右键单击元件程选中状态，左键再单击可以出现元件属性对话框； 如何连接导线——点击工具栏中第二个图标，用光标连接元件导线。（注意：连线时所有元件不要有程选中状态。） 放置电源地符号——放好后右键单击选中元件，左键单击在出现的属性对话框中选择符号属性为GND。 元件的放置角度调整—— 银剑电子社区制作 www.yjwr.con/bbs 银剑电子社区版权所有2005-10-13 4放置信号源—— 好了，所有的元件都已经放好，点击下图中的仿真开关，开始仿真。 如何调整可变电阻的阻值—— 银剑电子社区制作 www.yjwr.con/bbs 银剑电子社区版权所有2005-10-13 5 仿真结果如下： 开启仿真后，你是不是吓了一跳！！！！！！！！！！ 这个软件还真神奇。

Proteus仿真实验

Proteus仿真实验

Proteus仿真实验

矩阵式键盘识别一

一、实验目的 通过对实验环境调试程序的使用设计出满足指标要求的电源电路熟悉Proteus对电源电路的仿真、测试过程。设计一个4x4的矩阵键盘，以P3.0～P3.3作为行线，以P3.4～P3.7作为列线，在数码管上显示每个按键的0～F序号。

二、实验器件

单片机AT89C51、瓷片电容CAP22Pf、晶振CRYSTAL 11.0592MHz、电解电容CAP-ELEC、电阻RES、排阻RESPACLK-7、按钮BUTTON、共阳数码管7SEG-COM-AM-GRN。

三、实验原理

程序：#include"reg51.h"

#define uchar unsigned char

#define uint unsigned int

uchar buff,times,j;

uchar code

dispcode[]={0xC0,0xF9,0xA4,0xB0,0x99,0x92,0x82,0xF8,0x80,0x90,0x88,0x83,0xC6,0xA1,0x86,0x8E};

uchar idata value[8];

void delay1ms(void)

{ uchar i;

for(i=200;i>0;i--);

}

void delay5ms(void)

{

unsigned char i,j;

for(i=5;i>0;i--)

for(j=230;j>0;j--);

}

void key_scan(void)

{

uchar hang,lie,key; P3=0xf0;

if((P3&0xf0)!=0xf0)

{

delay1ms();

if((P3&0xf0)!=0xf0)

{hang=0xfe;

times++;

if(times=9)

times=1;

while((hang&0x10)!=0)

{P3=hang;

if((P3&0xf0)!=0xf0)

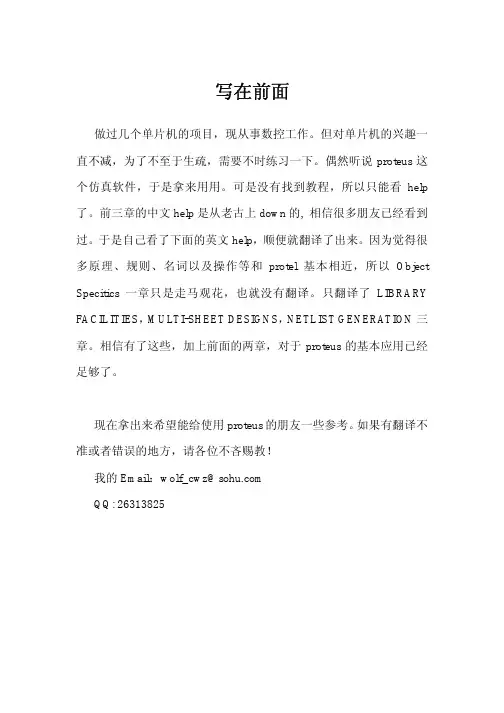

proteus-help教程
