CRW-Vp&VIp 读卡器用户使用手册deretsigeRnU北京握奇数据系统有限公司目录一、CRW 系列读写器的通讯协议...........................................................................................................................2 二、指示灯说明......................................................................................................................................................4 三、通用指令说明..................................................................................................................................................5 四、存储卡操作......................................................................................................................................................6 五、CRW-V&VI plus 系列IC 卡读写器动态库函数.............................................................................................9 六、特殊指令说明................................................................................................................................................29 附录 PC/SC 简介. (31)CCC 认证声明此产品为A 级产品，在生活环境中，该产品可能会造成无线电干扰。
非接触IC 卡读写器Demo 程序使用指南1. 概述DEMO 程序是用户使用RF 系列读写器时随机配备的一个演示测试程序，通过它用户可以了解设备功能和卡片的性能。
在操作DEMO 程序时关于各个指令的详尽说明请参看用户使用手册。
下面仅列出DEMO 程序的功能说明。
2. 功能2.1 设备操作1. 当你按下“设备操作”按钮时，在产品信息栏里将显示出API 函数的版本号。
如果正确连接了设备，同时还会显示出硬件版本号和产品序列号。
2. 如果连接读写器成功，按下“设备操作”按钮时，DEMO 程序将按照你上次连接成功的串口和波特率来连接设备。
如果你这是第一次使用读写器，初始化串口和波特率是 COM 1 和 115200 bps ，这是我们设备出厂时的缺省设定。
在端口设置信息栏里也可以自己12345设定串口和波特率，然后点击“连接”按钮。
如果想断掉读写器，释放串口，就点击“断开连接”按钮。
3. 当按下“执行鸣响”按钮时，读写器将按照“鸣响时间”里设定的值来鸣叫。
“鸣响时间”的值越大，读写器鸣叫的时间越长，反之亦然。
.4. 选择要操作的卡片类型。
5. RF500系列读写器配有8位数码管显示。
可以根据自己的需要设置“计算机控制”和读写器控制。
如果选择了“计算机控制”，请在文本框里输入8位字符串（16进制表示），如果包含小数点，则要输出9位。
输完字符串请按下“刷新显示按钮”，所输入的信息就会显示在读写器的数码管上。
如果选择了“读写器控制”选项，你还要选择显示时间还是日期，你可以通过改变文本框里的值来修改读写器的的时间和日期。
按下“刷新显示”按钮，新设定的值就会被传到读写器上，读写器以后就会按新的时间或日期来显示。
其初始值是和所连接的PC机的系统时间相匹配的。
LED的亮度可以通过“亮度”的上下箭头来改变。
2.2 密码设置“密码设置”操作是把卡片的密码装载到读写器的相应存储区中，当要比较卡片密码时，就从这个存储区中取出你所装载的密码和卡片里的密码进行比较。
成都西谷曙光有限公司读写器操作指南一、设备、连接1、设备：带有串口的台式PC机一台带串口读写器一台有源智能电子标签N张2、连接：带串口的PC机装好开机待用读写器的串口和PC的串口对接读写器通电进行以下的操作注意：本设备的串口采用标准RS232接口，不支持热插拔。
本设备支持宽电源供电，范围为AC 110—AC 240V。
二、读写器软件demo安装1、首先将我们提供的demo软件拷贝在连接读写器的PC机上。
2、运行demo软件将会出现对话框（图1）。
图13、中英文转换：单击《选项》会弹出一个小的对话框，里面就有一个中英文的切换选项。
把要使用的文字选中后确定，然后重启该软件即可生效。
4、软件配置：把被测试的读写器串口与PC机的串口对接，并确定该次使用的PC串口号。
打开《选项》里面的“连接设置”将出现对话框（图2）5、连接设置：只需要配置注释框所指的参数，其余的参数按照（图2）的参数配置即可。
1、设备编号：当前与PC机建立连接的读写器（见读写器侧面的条码编号SN编码的最后三位数就是当前读写器ID号）。
也可以通过连接后在读写器的基本参数里面看到。
客户码、设备编号、发射功率等参数（前提是要和pc建立连接后才能看到）。
2、端口：当前与读写器对接的串口。
3、网络图文件：点击网络图文件框最右边的“>>”进行选择“.rnt”文件（该文件在demo软件的目录下）。
注：其它的所以配置按照该截图配置。
配置好以后单击“应图26、 网络图建立：单击《选项》会弹出一个小的对话框，打开里面网络图的选项将出现一个空白的对话框。
● 读写器添加：在空白处单击右键选中插入读写器后单击左键放入读写器图标、右键该图标选择属性将会弹出对话框（图3）. 1、 只需要配置注释框所指的ID ，其余的参数按照（图3）的参数配置即可（可以按照此步骤插入多个读写器）。
注：其它的所以配置按照该截图配置。
配置好以后单击“应用”在单击“确定”图3● 电子标签添加：在空白处单击右键选中插入电子标签后单击左键放入读写器图标右键该图标选择属性将会弹出对话框（图4）. 1、 只需要配置注释框所指的ID 号段，其余的参数按照（图4）的参数配置即可。
了解您的手机飞利浦将不断力争改善产品性能并确保该用户指南的准确性。
因为手机软件版本的更新，本手册中的某些内容可能与您的手机有所差异。
飞利浦保留修改本用户指南的权利，如有更改，恕不另行通知。
请以手机实际操作为准。
主屏幕耳机右软键挂断、取消和开/关机键左软键导航键/确认键接听键充电/USB 接口待机屏待机屏由以下部分组成：按键了解主要按键如何操作。
功能(拨号拨打或接听电话。
,确认及导航键选择或确认菜单功能。
)挂机/退出/开关机结束通话; 返回待机屏;长按开启/关闭手机。
L 左软键选取屏幕上的对应选项。
R右软键选取屏幕上的对应选项。
*键盘锁在待机屏，长按*锁定键盘;或先按L ，再按* 锁定键盘或为键盘 解锁。
图标行快捷菜单图标与符号了解显示屏上显示的图标。
静音来电时手机会静音。
振动来电时手机会振动。
电池指示条显示电量状态。
短信您收到一条新短信。
未接电话您有一个未接电话。
耳机耳机已接连到手机。
GSM网络手机已连接到GSM 网络。
指示条越多，接收质量越好。
GPRS连接手机已连接到GPRS网络。
第一次使用安装与充电首次使用手机时，如何安装SIM卡及给手机充电。
插入SIM卡234为电池充电新电池已部分充电，手机屏幕上的电池图标表示电量状态。
插入Micro SD卡(存储卡)提示：•充电时，您仍可以使用手机。
•电池完全充电后，将充电器继续连接在手机上不会损坏电池。
如需关闭充电器，应将其从电源上拔下。
因此，请选择易于您插拔的插座。
•如果您几天内都不会使用手机，建议您取出电池。
•如果已完全充电的电池搁置不用,电池本身在一段时间后,会因自放电而处于无电压或低电压状态。
•新电池或长时间未使用的电池,需要较长时间充电。
您可在手机中插入Micro SD卡以 扩展手机存储容量。
将Micro SD卡与卡槽对齐并放入卡槽。
使用您的手机如何拨打电话拨出电话1输入电话号码。
2按(拨打该号码。
3按)挂机。
提示：•如需拨打国际长途电话，长按0输入国际前缀“+”。
新版非接触IC卡开发板使用说明新版非接触IC开发板功能强大，可以作为一个读写卡器，通过1602或12864液晶屏显示相关信息，也可以作为一个独立的产品，实现相关功能，如门禁系统（需要另购程序）、电子钱包功能（需要自编或与我们联系）。
第一部分上位机为DELPHI,1602显示读写卡一、下载下位机1602程序1. 把串口线（如果是笔记本电脑，须采用USB转串口线）将开发板与PC 机连接好。
2. 把1602液晶显示器插在开发板上。
3.打开STC下载软件，选择STC89C516RD+单片机，内部扩展选择禁止内部AUX-RAM，如图所示：4.点击打开按钮，找到1602下位机源程序中的hex文件。
再点击下载按钮，提示给开发板上电，此时，用USB线给开发板供电，将程序下载到开发板的单片机中。
二、用DELPHI上位机软件读写卡1.双击启动测试软件，进入功能选项“参数设置”里面，可以设置串口通讯参数：串口号、波特率、校验位、数据位、停止位等等，设置玩了以后点击“修改串口”，如果出现“串口参数设置成功”，表明串口设置成功，如果出现异常，请按照提示做出改动。
2.设置完毕以后可以点击“测试读卡器”，如果出现“读卡器连接成功”，并且听到读卡器的风鸣器响声，证明串口设置正确，如果出现“读卡器连接失败”，表明串口设置有问题，请重新设置。
读写器默认参数：Com1、9600bps、N、8、1.3.把一张Mifare One 卡片放在天线区域范围内4.进入功能选项“低级操作”里面点击“寻卡”，如果出现“寻卡成功!”表明寻卡正常，如果出现“执行失败!”表明出现异常，请检查卡片是否在寻卡范围内，如果确认卡片没有问题，那么程序下载不正确，或读写器异常。
5.点击“防冲突”，如果出现“执行成功”表明防冲突正常，如果出现“执行失败”表明读写器出现异常或者卡片没有在天线区域范围内。
6.点击“选择”，如果出现“执行成功”表明选择正常，如果出现“执行失败”表明读写器出现异常或者卡片没有在天线区域范围内。
资料来源：爱购机目录................................................................................................... 错误！未定义书签。
1 外观描述 (2)2 电源键的用法 (3)3 触摸屏 (4)4转接盒 (4)5 SD卡的使用 (5)6开始使用 (5)给设备充电 (5)启动设备 (5)Wi-Fi 网络设置 (5)7桌面 (5)8锁屏界面 (6)9预装程序 (7)10桌面菜单功能 (8)11 程序管理 (10)安装程序 (10)直接从网络上下载程序 (10)卸载程序 (10)12 天气 (10)13 时钟 (11)闹钟 (11)14在线软件安装 (12)菜单功能 (12)15浏览器 (13)16 日历 (13)新建活动 (13)17 相机 (13)拍摄图片 (13)录制视频 (14)18 计算器 (14)19 电子邮件 (14)添加邮件账户 (14)收件箱 (15)编辑邮件账户 (15)删除邮件账户 (16)20 文件浏览器 (16)在电脑和设备之间拷贝文件 (17)删除文件 (17)21 我的音乐 (17)播放音乐 (17)对音乐盒播放列表进行操作 (18)22 我的视频 (18)播放视频 (18)对视频和播放列表进行操作 (19)23 我的相册 (19)涂鸦 (20)24 通讯录 (20)添加新的联系人 (20)添加联系人到收藏 (20)编辑联系人 (20)删除联系人 (20)25 图片截取 (21)26 程序管理器 (21)停止程序 (21)卸载程序 (21)27 YouTube (21)28 土豆视频 (22)29 Wi-Fi设置 (22)30 3G Settings (22)31 连接ADSL上网 (23)32 有线网络 (23)33 设置 (23)常见问题 (25)电池管理 (26)电池充电 (26)重要安全提示 (26)附录.建议可选配件及型号 (27)1 外观描述前视图：右视图：左视图：顶视图：2 电源键的用法开机: 长按电源键2秒。

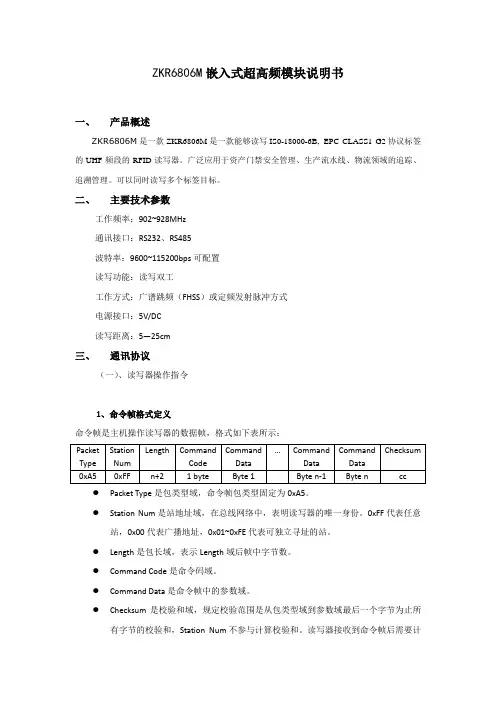

ZKR6806M嵌入式超高频模块说明书一、产品概述ZKR6806M是一款ZKR6806M是一款能够读写IS0-18000-6B,EPC CLASS1 G2协议标签的UHF频段的RFID读写器。
广泛应用于资产门禁安全管理、生产流水线、物流领域的追踪、追溯管理。
可以同时读写多个标签目标。
二、主要技术参数工作频率：902~928MHz通讯接口：RS232、RS485波特率：9600~115200bps可配置读写功能：读写双工工作方式：广谱跳频（FHSS）或定频发射脉冲方式电源接口：5V/DC读写距离：5—25cm三、通讯协议（一）、读写器操作指令1、命令帧格式定义命令帧是主机操作读写器的数据帧，格式如下表所示：●Packet Type是包类型域，命令帧包类型固定为0xA5。
●Station Num是站地址域，在总线网络中，表明读写器的唯一身份。
0xFF代表任意站，0x00代表广播地址，0x01~0xFE代表可独立寻址的站。
●Length是包长域，表示Length域后帧中字节数。
●Command Code是命令码域。
●Command Data是命令帧中的参数域。
●Checksum是校验和域，规定校验范围是从包类型域到参数域最后一个字节为止所有字节的校验和，Station Num不参与计算校验和。
读写器接收到命令帧后需要计算校验和来检错。
● 为了说明这一算法，我们以读写器单卡识别EPC 标签的命令为例：读写器识别单标签命令帧如下：计算单卡识别EPC 标签时的CheckSum ： A5+03+92+04+cc=0 cc=0-A5-03-92-04=C2因此，单卡识别EPC 标签的命令为：A5 FF 03 92 04 C2。
2、 响应帧格式定义响应帧是读写器返回给主机的数据帧，响应帧包含了读写器需要采集的数据，其格式定义如下表所示：● Packet Type 是包类型域，响应帧包类型固定为0xE5。
● Station Num是站地址域，在总线网络中，表明读写器的唯一身份。

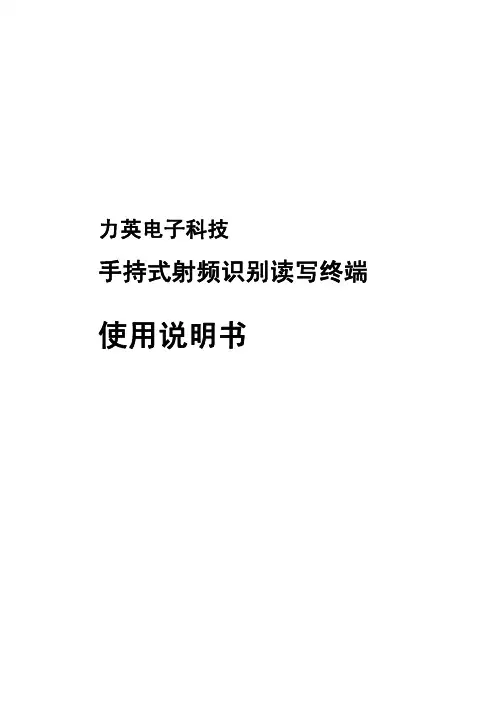

力英电子科技手持式射频识别读写终端 使用说明书目 录概述.......................................................................2-4第一章 安全注意事项………………………….5-6 第二章 产品各部分名称……………………….7-8 第三章 主要性能参数…………………………9-11第四章 初次使用…………………………......12-13第五章 充电器和电池注意事项......................14-16第六章 手持机操作说明………………..........17-30附：产品保修卡1概 述手持式IC卡移动终端是IC卡系统工程项目重要的配套设备之一。
手持式IC卡移动终端提供方便实用的应用开发平台，丰富的软、硬件接口让用户可以方便、轻松、快捷地构造各种IC卡应用系统。
它具有灵活的上、下载功能，具有高可靠性和通用性，符合相应的国际和国内标准。
手持式IC卡移动终端（以下简称手持机）适用于需要离线处理数据的IC卡信息系统。
典型的应用系统有：驾驶员IC卡管理系统、会展IC卡管理系统、烟草专卖IC卡系统、设备IC卡管理系统、导游IC卡管理系统、公共事业IC卡收费系统、会员IC卡管理系统、物流配送IC卡管理系统、餐饮娱乐IC卡管理系统、社会劳动保险IC 卡管理系统、停车场IC卡收费系统等等。
时尚的外观时尚、简洁的外型及按键设计，辅之以明快的色彩，既赏心悦目，又方便实用；232位超级MCU中央处理单元采用适合于移动及嵌入式应用的32位单片机，集成度高，功能强劲，可快速完成DES等各类复杂加密算法。
大容量存储器标准配备128MB的FLASH处理器，强大的数据存储功能，以及16MB的RAM程序存储器空间更能完美的支持二次开发编程。
另外我们可根据客户的需求专门定制可达２G的数据存储器。
2.4寸超大TFT彩色显示屏采用26万色、320*240像素的2.4寸TFT材质的超大显示屏，带给您更加直观、绚丽的显示画面；可选SAM卡座在配备标准IC卡座的同时，预留SAM小卡座，既能用于金融等需要安全性认证的场合，又可通过使用大容量卡进行数据备份，从而确保系统和数据的安全性；人性化的操作界面采用类似Windows XP的操作界面，让使用者使用起来得心应手，能够迅速的掌握该系统的使3用方法；丰富的通讯接口标准的2.0USB接口，能够快速、精确地与PC 机通讯，进行数据传输；通用开放的二次开放平台独有的32位嵌入式操作系统内核以及标准的C语言编程工具，为客户进行二次开发提供了开放、友好的操作平台。

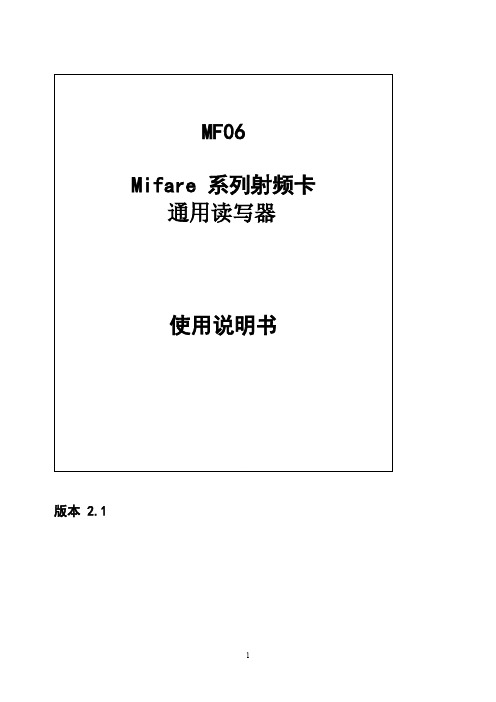

版本 2.1目录第一章MF06通用读写器系统描述1.1 用途说明1.2 技术指标1.3 系统结构1.4 型号及说明第二章MF06通用读写器使用说明2.1系统安装2.2 用户系统开发步骤第三章MF06动态库使用说明第四章其他事项第一章MF06系统描述MF06非接触卡通用读写器是本公司研制生产的智能卡读写器/读写模块系列产品之一。
