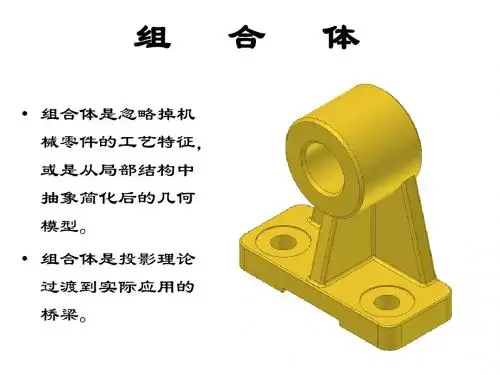

组合体的尺寸标注组合体是由两个或多个各具特点的实体组合而成的整体，是机械制图和建筑制图中常用的基础图形。
在进行组合体的尺寸标注时，需要注意以下几个方面：一、尺寸标注的基本原则在进行尺寸标注时，需要遵循基本的尺寸标注原则，即尺寸标注应该清晰、准确、简明易懂。
同时，尺寸标注要体现物体的结构特点和设计要求，以便于制作和使用。
二、组合体的标注方法组合体的尺寸标注需要细心、仔细地标注每个零部件的尺寸大小、位置、形状和距离等信息。
具体的标注方法有以下几种：1. 水平标注法水平标注法适用于垂直于水平线的平面图形，标注时需要将尺寸的箭头放在图形的右侧，并与尺寸线垂直。
2. 垂直标注法垂直标注法适用于平行于水平线的平面图形，标注时需要将尺寸的箭头放在图形的顶部，并与尺寸线垂直。
3. 倾斜标注法倾斜标注法适用于倾斜的平面图形，标注时需要将尺寸的箭头放在图形的右侧，并与尺寸线垂直。
4. 比例尺标注法比例尺标注法适用于不便用实际尺寸标注的图形，标注时需要按照比例尺标注尺寸。
5. 连续标注法连续标注法适用于多个尺寸线相同、相邻的尺寸标注，标注时需要将尺寸的箭头放在最外侧。
三、组合体的标注技巧在进行组合体的尺寸标注时，需要注意以下几个技巧：1. 标注尺寸前需要考虑其对当前设计的影响，必要时需要加上限制条件。
2. 尺寸标注需要做到尽可能的简单和清晰，不宜过于复杂。
3. 标注的箭头应该尽可能地与尺寸线垂直，尺寸箭头和尺寸线之间不能有横向重叠。
4. 同一个图形中相邻的尺寸标注两端间距应该相等，标注的间距也应该合理。
5. 在进行组合体尺寸标注时，需要注意标注的位置，不要挡住重要的设计特点和细节。
综上所述，组合体是机械制图和建筑制图中的基础图形之一，其尺寸标注需要遵循基本原则，同时应该根据不同的图形进行选择合适的标注方法和技巧，以保证尺寸标注的清晰、准确和简洁。

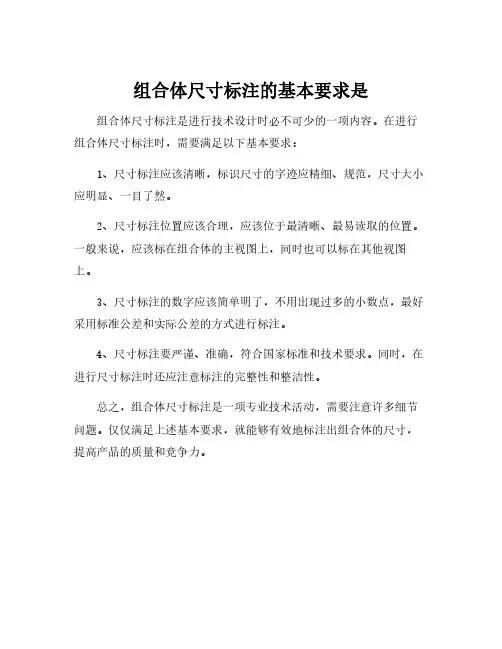

组合体尺寸标注的基本要求是组合体尺寸标注是进行技术设计时必不可少的一项内容。
在进行组合体尺寸标注时，需要满足以下基本要求：
1、尺寸标注应该清晰，标识尺寸的字迹应精细、规范，尺寸大小应明显、一目了然。
2、尺寸标注位置应该合理，应该位于最清晰、最易读取的位置。
一般来说，应该标在组合体的主视图上，同时也可以标在其他视图上。
3、尺寸标注的数字应该简单明了，不用出现过多的小数点，最好采用标准公差和实际公差的方式进行标注。
4、尺寸标注要严谨、准确，符合国家标准和技术要求。
同时，在进行尺寸标注时还应注意标注的完整性和整洁性。
总之，组合体尺寸标注是一项专业技术活动，需要注意许多细节问题。
仅仅满足上述基本要求，就能够有效地标注出组合体的尺寸，提高产品的质量和竞争力。
组合体标注尺寸的方法组合体标注尺寸的方法是根据组合体的形状、尺寸和用途来确定其标注尺寸。
组合体标注尺寸的目的是为了配合设计和制造工艺的要求，确保组合体的尺寸精确到位，使其能够与其他部件或装配件正确配合，能够正常工作和使用。
组合体标注尺寸的方法主要包括以下几个方面：1. 尺寸标注的形式和位置：在组合体的制图图纸上标注尺寸时，需要选择合适的形式和位置进行标注。
尺寸标注一般采用横线和箭头的形式表示，并标注在实体轮廓线上或与其平行的无关线上。
2. 尺寸标注的方法：根据组合体的尺寸和结构特点，选择合适的标注方法。
常用的标注方法包括线性标注、圆直径标注、角度标注等。
线性标注是最常用的一种方法，可以标注组合体的长度、宽度、高度等尺寸。
圆直径标注主要用于标注组合体中的圆的直径尺寸。
角度标注用于标注组合体中的角的大小。
3. 尺寸标注的系统性和准确性：在进行尺寸标注时，需要按照一定的系统性和准确性进行标注。
尺寸标注应该清晰、准确、规范，不能含糊不清或模棱两可。
标注的尺寸应该明确表示组合体的实际尺寸，避免产生歧义或误解。
4. 尺寸标注的综合考虑：在进行组合体尺寸标注时，还需要综合考虑组合体的结构特点、装配要求和使用要求。
标注的尺寸应该满足组合体的装配要求，使得组合体能够正常工作和使用。
同时，还需要考虑到制造工艺的要求，确保标注的尺寸可以通过制造工艺的加工、装配和检验。
5. 尺寸标注的规范及标准：在进行组合体尺寸标注时，需要参考相应的国家标准或行业标准。
根据标准规范的要求进行标注，可以确保标注的尺寸符合国家标准或行业标准的要求，并且能够与其他图纸进行交流和对比。
综上所述，组合体标注尺寸的方法包括尺寸标注的形式和位置、尺寸标注的方法、尺寸标注的系统性和准确性、尺寸标注的综合考虑以及尺寸标注的规范及标准。
这些方法可以帮助我们正确、准确地标注组合体的尺寸，以满足设计和制造的要求，保证组合体的质量和性能。
12组合体尺寸的标注解析在机械设计中，常常需要对各种组合体的尺寸进行标注解析，以确保产品的尺寸符合设计要求，并能够顺利进行制造和装配。
以下是对12组合体尺寸的标注解析，包括线性尺寸标注和基础几何标注等内容。
1.外部尺寸标注：在标注外部尺寸时，通常使用水平标注线和垂直标注线与物体轮廓相连，并通过标注数字表示尺寸值。
此外，还需要标示出尺寸的公差范围，以确保制造时的可接受误差。
例如，对一个正方形外部尺寸标注，可以使用一个垂直和一个水平的标注线与两个相邻顶点相连，并在标注线上标注边长的数值，“10±0.1”。
2.内部尺寸标注：内部尺寸标注也是通过使用标注线与物体轮廓相连，并在标注线上标注尺寸数值。
与外部尺寸标注不同的是，内部尺寸标注需要使用虚线来区分。
例如，对一个矩形内部尺寸标注，可以使用一条垂直的标注线连接两个对角线的交点，并在标注线上标注矩形的长和宽的数值，如“20”和“10”。
3.直线尺寸标注：直线尺寸标注主要用于表示直线的长度。
标注时需要通过标注线与直线相连，并在标注线上标注直线的长度数值。
例如，对一条直线的尺寸标注，可以使用一条标注线与直线相连，并在标注线上标注直线的长度值，如“30”。
4.角度尺寸标注：角度尺寸标注用于表示两条直线、曲线或线与面之间的夹角。
标注时通常需要使用一个圆心角符号和一个具体的数值来表示角度。
例如，对两线夹角为60度的情况，可以使用一个标注弧线和一个标注数字来表示。
“60°”。
5.圆形尺寸标注：圆形尺寸标注需要标注圆的直径、半径或圆周长。
对于圆的直径和半径，可以使用一条标注线与圆相连，并在标注线上标注直径或半径的数值。
对于圆周长，可以使用一条标注弧线和一个标注数字来表示。
例如，对一个圆的直径为10的情况，可以使用一条标注线与圆相连，并在标注线上标注直径的数值，“10”。
6.孔径尺寸标注：对于孔的尺寸标注，通常需要标注孔的直径和深度。
对于孔的直径，可以使用一个标注线与孔的边缘相连，并在标注线上标注孔的直径数值。
组合体尺寸标注方法
组合体尺寸标注是用来表示组合体的各个尺寸的方法。
在进行组合体的尺寸标注时，需要遵循以下几个步骤：
1. 确定组合体的主尺寸：主尺寸是指组合体的关键尺寸，通常是容器的高度、宽度和长度等。
确定主尺寸可以帮助读者快速理解组合体的整体尺寸。
2. 标注外形尺寸：外形尺寸是指组合体在平面上的尺寸，通常用直线和箭头表示。
根据组合体的形状，可以确定标注的起始点和终点，并使用箭头指向尺寸线。
3. 标注特定尺寸：除了外形尺寸之外，还需要标注一些特定尺寸，如孔的直径、螺纹的周长等。
这些尺寸通常使用尺寸符号和数字表示。
4. 使用标注线连接尺寸：为了避免尺寸的混乱，需要使用标注线连接尺寸。
标注线是一条细长的直线，用来连接尺寸和尺寸线。
5. 添加尺寸注释：在标注的尺寸线上，可以添加一些注释，如尺寸的单位、符号等，以帮助读者理解尺寸的含义。
总的来说，组合体尺寸标注方法是以直线和箭头表示尺寸，使用标注线连接尺寸，并添加注释的方式来表示组合体的各个尺寸。
这样可以让读者清楚地理解组合体
的尺寸，从而更好地进行设计和生产。
组合体尺寸标注的基本步骤嘿，咱今儿来聊聊组合体尺寸标注的基本步骤哈。
你可别小瞧了这个，就像盖房子得先有个靠谱的设计图一样，尺寸标注那也是相当重要滴！首先呢，咱得把组合体好好分析分析，就跟了解一个新朋友似的，得知道它的各个部分是啥样儿，有啥特点。
这一步可不能马虎，不然尺寸标错了，那可就闹笑话啦！就好比你要给人做衣服，总得先知道人家的身材尺寸吧。
然后呢，选定尺寸基准。
这就像是给组合体找个“中心轴”，有了这个基准，其他的尺寸就有了参照，能更准确地标注出来啦。
想象一下，要是没有个基准，那尺寸不就乱套了嘛，东一个西一个，谁知道对不对呀。
接着呀，开始标注各个形体的定形尺寸。
啥是定形尺寸呢？简单说就是能确定这个形体形状的尺寸呗。
比如一个圆柱体，它的直径和高度就是定形尺寸呀。
这就好比给每个形体都穿上合适的“衣服”，让它们的样子更清晰明了。
再然后呢，就是标注各形体之间的定位尺寸啦。
这就像是把各个形体在组合体里的位置给确定好，不能让它们乱跑呀。
比如说两个圆柱体挨着，那它们之间的距离就得标注清楚，不然谁知道它们是紧挨着还是离得老远呢。
最后可别忘了总体尺寸哦。
这就是整个组合体的大小尺寸啦。
可别小看这个，有时候少了这个总体尺寸，别人还真不知道这个组合体到底有多大呢。
你说这组合体尺寸标注是不是挺有意思的呀？就跟拼图似的，一块一块地把尺寸都放对地方，最后就能得到一个完整准确的标注啦。
要是没做好这几步，那可就像拼图缺了几块一样，不完整啦！所以呀，大家可得认真对待这个事儿哦，别马马虎虎的。
咱得把这组合体尺寸标注得漂漂亮亮的，让别人一看就知道咱是专业的！怎么样，是不是觉得挺简单的呀？哈哈，快去试试吧！。
组合体的尺寸标注-工程一、标注尺寸的基本要求组合体的形状、大小及相互位置是由它的视图及所注尺寸来反映的，。
标注组合体尺寸的基本要求：（1）正确所注的尺寸数值要正确无误，注法要符合机械制图国家标准中有关尺寸注法的基本规定。
（2）齐全所注尺寸必须能完全确定组合体的形状、大小及其相互位置，不遗漏、不重复、不多注。
（3）清晰尺寸的布局要整齐、清晰，便于查找和看图。
二、常见基本形体的尺寸注法常见基本形体的尺寸标注如图6—20所示。
平面立体一般要标注长、宽、高三个方向的尺寸，回转体一般只要标注径向和轴向两个方向的尺寸，有时加上尺寸符号（直径符号“ø”及表示球的直径符号“s ø”）后，视图的数量便可减少，如图6—20b中的圆锥、圆柱、圆球、圆环、圆台等回转体，只需在不反映圆的视图上标注出带有直径符号地直径和轴向尺寸，就能确定它们的形状和大小，其佘视图均可省略不画。
基本形体被截切后的尺寸注法和两基本形体相贯后的尺寸注法见图6—21b。
截交线和相贯线上不应直接标注尺寸，因为它们的形状和大小取决于形成交线的平面与立体或立体的形状、大小及其相互位置，交线是在加工时自然产生的，画图时是按一定的作图方法求得的。
故注截交线部分的尺寸时，只需标注参与截交的基本形体的定形尺寸和截面平面的尺寸，如图6—21b~e所示。
注相贯部分的尺寸时，只需标注参与相贯的基本形体的定形尺寸及其相贯位置的定位尺寸，如图6—21f~h所示。
这里所说的常见基本形体，也属于简单组合体。
常见的几种平板式简单组合体的尺寸注法，如图6—22所示。
三、组合体的尺寸注法（一）标注尺寸要齐全标注尺寸要齐全，即标注尺寸必须不多不少，且能惟一确定组合体的形状、大小及其相互位置。
标注组合体的尺寸通常采用形体分析法，将组合体分成若干个基本形体，标出其定形尺寸，再确定各基本形体的相互位置的定位尺寸，还要标注出组合体的总体尺寸。
1、尺寸种类（1）定形尺寸确定基本形体的形状和大小的尺寸，称为定形尺寸，如图6—20所示常见基本的尺寸均为定形尺寸。
