主塔避雷针构造图

避雷针及避雷器
返回
第一节 避雷针及避雷线
避雷针保护范围
受避雷针（线）保护的空间称为避雷针 （线）的保护范围。
当雷电先导在最不利的位置时，1000 次雷击中落入保护范围内的次数小于一次， 即落入保护范围边界上的概率为0.1%
避雷针及避雷器
避雷针的保护范围
• 众所周知，雷是一种常见的自然现象。雷电击中物体会产生强烈的破 坏作用。防雷是人类同自然斗争的一个重要课题。安装避雷针是人们 行之有效的防雷措施之一。
③如果“测量标度盘”的读数小于1Ω，则应将倍率开关置于 倍数较小档，并重新测量和读数。 ④为了防止其他接地装置影响测量结果，测量时应将待测接地 极与其他接地装置临时断开，测量完毕后再将断开处牢固连接。
避雷针及避雷器
避雷针及避雷器
持续运行 电压（有 效值）KV
支流1mA 参考电压 （不小
于)KV
标称放电流 下残压不大
于KV
陡波冲击残 压（不大于）
KV
2ms操作 通流容量
电流 A.18次
0.5
0.38
0.42
1.2
2.6
避雷针及避雷器
0.28 O.22
0.24
O.6
1.3
/
75
/
75
电源避雷器的典型应用
避雷针及避雷器
天馈线避雷器
• 本章培训与考核要点： • 了解避雷针；
• 掌握避雷器的分类；
避雷针及避雷器
第八章 避雷针
第一节 避雷针与避雷线 1、定义 2、作用 3、工作原理 4、保护范围
第二节 避雷器 1、定义 2、起源 3、作用及分类 4、原理 5、应用 避雷针及避雷器
第一节 避雷针及避雷线

避雷针及避雷器-避雷针和避雷器
21、没有人陪你走一辈子，所以你要 适应孤 独，没 有人会 帮你一 辈子， 所以你 要奋斗 一生。 22、当眼泪流尽的时候，留下的应该 是坚强 。 23、要改变命运，首先改变自己。
24、勇气很有理由被当作人类德性之 首，因 为这种 德性保 证了所 有其余 的德性 。--温 斯顿． 丘吉尔 。 25、梯子的梯阶从来不是用来搁脚的 ，它只 是让人 们的脚 放上一 段时间 ，以便 让别一 只脚能 够再往 上登。
▪
26、要使整个人生都过得舒适、愉快，这是不可能的，因为人类必须具备一种能应付逆境的态度。——卢梭
▪
27、只有把抱怨环境的心情，化为上进的力量，才是成功的保证。——罗曼·罗兰如乐之者。——孔子
▪
29、勇猛、大胆和坚定的决心能够抵得上武器的精良。——达·芬奇
▪
30、意志是一个强壮的盲人，倚靠在明眼的跛子肩上。——叔本华
谢谢！
32

1、吊装准备a 轴线、标高复查与放线，复核根据土建提供的基础基准轴线和标高点，以此为基准确定安装基准线。

避雷针吊装前，对避雷针的外形尺寸、方位等等，进行全面复核。

确认符合设计图纸要求后，划出避雷针上下两端的安装中心线和钢柱下端标高线.b 吊装前首先确定避雷针吊点位置为第四节处，用吊带捆绑避雷针，吊装时做好防护措施。

c 吊车站位后,应根据回转半径转杆、趴杆,检查是否抗杆。

d 设备吊装前,应掌握当地的天气预报，遇有大于五级的大风时,不得进行吊装作业。

2、正式吊装a本工程吊装主要是独立避雷针吊装，现场根据设计要求组合完毕吊车直接吊装。

b另外，避雷针采用螺栓连接，对每两节之间的螺栓连接质量设立停检点，确保避雷针安装质量，螺栓连接完毕后进行自检、互检合格方可进行吊装，否则整改。

螺栓全部安装就位后，可以开始紧固。

紧固方法一般分两步进行，即初拧和终拧。

应将全部螺栓进行初拧，初拧扭矩应为标准轴力的60%～80%，具体还要根据材料厚度、螺栓间距等情况适当掌握。

本工程钢材是Q235B故根据螺栓拧紧力矩技术标准拧紧力矩为225.6N.m初拧扭矩力度为人的臂力受到最大阻碍时为宜。

终拧时人的全身力气拧不动时为宜。

为了防止螺栓受外部环境的影响故一般初拧、终拧应该在同一时间内完成。

c吊车的选取：根据避雷针的自身重量40米高为3.55T、30米高为2.45T，以最大重量选择吊车的型号满足现场吊装要求故选择25T吊车，25T吊车主臂加副臂的高度能满足最大40米高度的要求。

3、现场参数金堤变：（吊车支点按照方案实施，现场线路与吊车有冲突时根据现场调整位置）1#避雷针安装时不受周围环境影响，吊车站在大门口处先把旧塔基拆除吊到门口外围进行拆散。

吊车四角支撑点全部支撑在大门口处，现场能满足支撑要求。

2#避雷针安装时吊车的北边安全距离为5米不能带电施工。

吊车支设时四角支撑点为南侧靠南墙、吊车北侧支撑在路边石北1米左右范围处。

3#避雷针安装时吊车的北边和东边安全距离为3米不能带电施工。

自然地面
1800 2000
2500
KJD-4平面图
150
双螺母
Ø24 1800
1800
1800
100 表层混凝土垫层 地脚螺栓 100
注： 1.基础选用C20号混凝土。 2.垫层为C10号混凝土。 3.基坑四周土壤切勿扰动，如有部分回填 土时，必须分层夯实。
KWG系列避雷塔KJD-4基础图 设计单位 制 图 审 核 郑州普天防雷科技有限公司 设计证号
2000
A02
注： 1.每根杆重量加上杆低法兰盘及及加强筋重量即为带法兰总重。 2.避雷针尖A02可根据需求选择，详细参考A0系列选型表。 3.钢管材料使用Q235热镀锌钢板。 4.风压 W=0.4KN/m² ,基础使用KJD-4，具体参数见附图。 5.各段之间为插接式，插入长度为1.0米，各段参数见下表 （个别参数在加工过程中可能产生偏差，但在正常许可范围内）。
2000
Hale Waihona Puke 乙21162011002设 计 设计时间
KJD-4基础
KWG-H1避雷塔针杆构造图
设计单位 制 图 审 核
郑州普天防雷科技有限公司
设计证号
乙21162011002
设 计 设计时间
焊接
下段
KWG-H系列避雷塔法兰盘连接安装图 设计单位 制 图 审 核 郑州普天防雷科技有限公司 设计证号
乙21162011002
设 计 设计时间
2000
200 预埋螺栓 M24X8 150
B
W=0.4KN/m² 段别
A段
B段
C段
D段
30000
C
各 段 材 料 规 格
长度
主材 （钢管）

主体采用进口的SUS304材料生产 产品精工制作并表面精抛光
5、安装简单：重量轻，不需加 装同轴屏蔽电缆。 6、造型美观。耐腐蚀
主动式早期提前放电避雷针
主动式早期提前放电避雷针
工 作 原 理 激发器从自然界的电场中吸收并贮存 能量。反射器及小针尖与大地有良好的电 气连接，处于等电位状态。所以通常情况 下，激发器与反射器之间有电场强度，激 中央收集杆 触发装置 发器与反射器之间有电场强度，每当雷闪 发生前，电场强度会迅猛增大，激发器与 反射器之间的电位差大致相当于雷云与大 激发器 地之间的电位，它们之间的电压降迅速增 加会造成尖端打火，并使尖端周围的空气 离子化，形成尖端放电现象。避雷针的中 反射器 央收集杆和激发器之间的电场迅速增加而 造成尖端产生的空气离子化可于极短及准 确的时间。
提前放电避雷针
当雷暴来临时，所产生的能量是相当巨大 的（每米达到几于伏）、早期预放电防雷器的 空气终端从自然界的电场中吸收能量，下端能 量收集电极把电能量贮存在触发装置内，每当 闪电发生前，场强度会迅递增，当贮存的能量 达到某一水平，终端便会把信息输送往电触发 装置，在空气终端的尖端便会产生火花，并使 尖端周围的空气高子化、形成尖端放电现象。
艺术装饰型避雷针
订 制
艺术装饰型避雷针
订
制
艺术装饰型避雷针
订
制
卫星型”提前放电避雷针
工 作 原 理
当雷电云层形成时，云层与地面之间产生一个电场 （大气），此电场强度可达到5千伏／米。从而使地面 凸起部分或金属部件上开始出现电晕放电。 当雷电云层内部形成一个下行先导时，闪电电击便 开始了。下行先导电荷以阶梯形式向地面移动。下行先 导携带着的电荷使地面建立起来了电场。 从地面上的建筑物或物体产生了一个上行的先导。 此上行先导向上传播一直到与下行先导会合。此时，闪 电电流便流过所形成的通道。地面上的其他建筑物可能 会生成好几个上行先导。与下行先导会合的第一个上行 先导决定了闪电电击的地点。 “卫星”牌提前放电避雷针的工作原理就是产生一个 比普通避雷针更快的上行先导。

避雷针安装示意图、制作方法避雷针由接闪器、接地引下线和接地体 3部分组成。

接闪器通常采用直径为 15～20mm、长度为1～2m的圆钢或钢管，固定于支柱上端经接地引下线与接地体连接。

当雷云对地放电通道发展到临近地面时，由于避雷针尖端突出地面并有良好接地，在针尖附近的电场强度提高，聚积相反极性的电荷，引导放电。

进而防止建筑物或仪器蓄积过多电荷而遭受雷击。

一般来讲，雷电并不会直接击中避雷针。

避雷针制作、安装　:1.所有金属部件必须镀锌，操作时注意保护镀锌层。

2.采用镀锌钢管管制作针尖，管壁厚度不得小于3mm,针尖刷锡长度不得小于70mm3.避雷针应垂直安装牢固。

垂直度允许偏差为3/1000。

　4.焊接要求焊接应采用搭接焊，其搭接长度必须符合下列规定： 5.扁钢为其宽度的2倍(且至少3个棱边焊接)。

6.圆钢为其直径的6倍。

7.圆钢与扁钢连接时，其长度为圆钢直径的6倍。

8.避雷针一般采用圆钢或钢管制成，其直径不应小于下列数值： a独立避雷针一般采用直径为19mm镀锌圆钢。

　b屋面上的避雷针采用直径25mm镀锌钢管。

c水塔顶部避雷针采用直径25mm或40mm的镀锌钢管 d烟囱顶上避雷针采用直径25mm镀锌圆钢或直径为40mm镀锌钢管e避雷环用直径12mm镀锌圆钢或截面为100mm2镀锌扁钢，其厚度应为4mm．避雷针制作与安装注意的质量问题：　焊接处一不饱满，焊药处理不干净，漏刷防锈漆。

应及时予以补焊，将药皮敲掉，刷上防锈漆。

针体弯曲，安装的垂直度超出允许偏差。

应将针体重新调直，符合要求后再安装 独立避雷针及其接地装置与道路或建筑物的出入口保护距离不符合规定。

其距离应大于3m，当小于3m时，应采取均压措施或铺设卵石或沥青地. 注意：　避雷针如果没接地将是个迎雷针，所以必须谨慎。

避雷针的作用没有一般人想像的那么好，建筑物是否遭雷击有很多因素，有无避雷针只是其中一种。

很多古代的建筑物建筑在山顶上，没有遭受雷击，反而是附近的山谷中容易雷击，这就是因为土壤电阻率不同。

17
金属氧化物避雷器具有保护特性好、通流 能力强、残压低、体积小、安装方便等优 点。目前金属氧化物避雷器已广泛地用于 高、低压电气设备的保护。
氧化锌避雷器铭牌的型号字母含义
例如HY5WS-17/50L：H-表示复合绝缘外 套；Y-表示金属氧化锌避雷器；5-表示冲 击放电电流为5KA；W-表示无间隙；S-表 示配电型；17－表示避雷器的额定电压为 17KV；50－表示避雷器的残压为50KV； L-表示带脱离装置氧化锌避雷器。
•
阀式避雷器主要分为普通阀式避雷器和磁
吹阀式避雷器两大类。普通阀式避雷器有FS和
FZ两种系列；磁吹阀式避雷器有FCD和FCZ两
种系列。阀式避雷器型号中的符号含义如下：
F—阀式避雷器；S—配（变）电作用；Z—电站
用；Y—线路用；D—旋转电机用；C—具有磁
吹放电间隙。
6
阀式避雷器主要由平板火花间隙与碳化硅 电阻片（阀片）串联而成，装在密封的瓷 管内，外壳有接线螺栓供安装用。避雷器 中的碳化硅电阻具有非线性特性,在正常电 压时其阻值很大,过电压时其阻值随之变小。
14
图4管式避雷器
15
因管式避雷器是靠工频电流产生气 体而灭弧的，如果开断的短路电流 过大，产气过多超出灭弧管的机械 强度时，会使其开裂或爆炸，因此 管式避雷器通常用于户外。
16
• （3） 金属氧化物避雷器
• 1)无间隙金属氧化物避雷器（亦称压敏 避雷器）是20世纪70年代开始出现的一种 新型避雷器。与传统的碳化硅阀式避雷器 相比，无间隙金属氧化物避雷器没有火花 间隙，且用氧化锌（ZnO）代替碳化硅 （SiC），在结构上采用压敏电阻制成的阀 片叠装而成，该阀片具有优异的非线性伏 安特性：工频电压下，它呈现极大的电阻， 有效地抑制工频电流；而在雷电波过电压 下，它又呈现极小的电阻，能很好地泄放 雷电流。

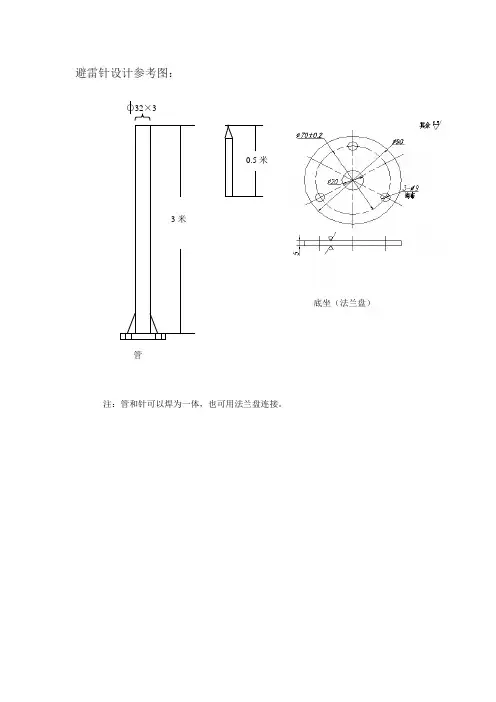

避雷针设计参考图：注：管和针可以焊为一体，也可用法兰盘连接。

○32×3管底坐（法兰盘）避雷针安装示意图：1×1米二、三模式避雷系统安装要求及方法一、供电线路防雷电源端安装一级电源避雷器防雷设备。

电源避雷器为并联安装，安装位置为卫星教学收视点教室内的配电盘或闸刀开关处，用四套M8的塑料膨胀和配套的自攻螺钉固定于墙面上。

安装尺寸（70×180）与电源避雷器上相应安装孔在墙面配钻。

电源避雷器火线为红色，零线为蓝色，截面积为BVR6mm2多股铜导线，地线为黄绿相间色，截面积为BVR10mm2多股铜导线，接线长度≤500mm，若受条件限制达不到≤500mm 的标准可适当延长，但应遵循接线尽量短的原则，转角应大于90度（是弧形角而不是直角）。

电源避雷器连线一端直接牢靠压接于电源避雷器的接线端子。

地线必须与校方提供的三相电源地线相接。

安装电源避雷器时，应该首先将地线系统连接牢靠后再连接其他线路。

系统示意图（具体情况以实际产品技术标准为主）二、天馈线路防雷电感应在功分器或卫星接收机输入端口加上天馈避雷器，预防雷电感应.在功分器或卫星接收机输入端口加上天馈避雷器预防雷电感应损坏设备。

天馈避雷器安装，一定要注意输入端IN和输出端OUT不要接反，否则，将严重影响避雷效果，甚至影响设备正常工作。

避雷器的输入端是相对雷电波的传播方向而言，即馈线输入端，而避雷器的输出端（OUT端）接被保护设备（卫星接收机或功分器）。

天馈避雷器串接安装在接收设备端口上，在功分器或卫星接收机接口处用标准FL10接口连接，连接时必须将螺纹拧紧到位，保证可靠连接，不影响通信三、避雷针安装根据规范规定，在卫星通信天线背后1200角范围内，相距接收天线罩3米左右的地方安装防直接雷击避雷针，使室外天线处于直接雷防护区域内而更为安全。

（见避雷针安装示意图）避雷针安装示意图a）需提前在安装位置浇筑水泥基座，规格尺寸400mm×400mm×600mm（长X宽X高）并预埋地脚螺栓。

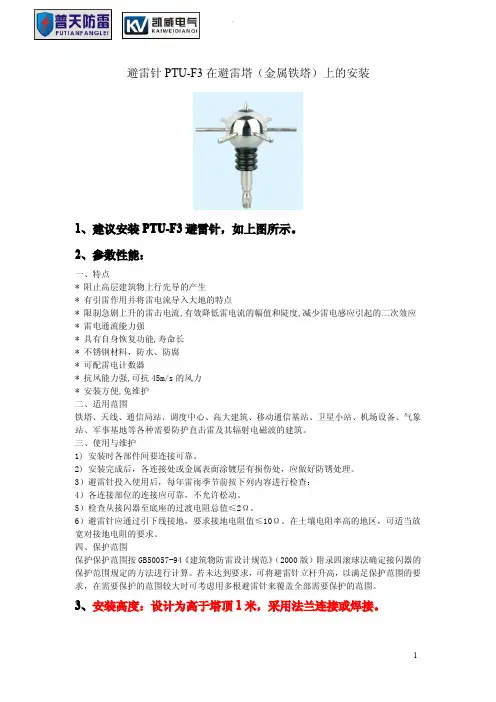

避雷针PTU-F3在避雷塔（金属铁塔）上的安装
1、建议安装PTU-F3避雷针，如上图所示。

2、参数性能：
一、特点
*阻止高层建筑物上行先导的产生
*有引雷作用并将雷电流导入大地的特点
*限制急剧上升的雷击电流,有效降低雷电流的幅值和陡度,减少雷电感应引起的二次效应*雷电通流能力强
*具有自身恢复功能,寿命长
*不锈钢材料，防水、防腐
*可配雷电计数器
*抗风能力强,可抗45m/s的风力
*安装方便,免维护
二、适用范围
铁塔、天线、通信局站、调度中心、高大建筑、移动通信基站、卫星小站、机场设备、气象站、军事基地等各种需要防护直击雷及其辐射电磁波的建筑。

三、使用与维护
1)安装时各部件间要连接可靠。

2)安装完成后，各连接处或金属表面涂镀层有损伤处，应做好防锈处理。

3）避雷针投入使用后，每年雷雨季节前按下列内容进行检查：
4）各连接部位的连接应可靠，不允许松动。

5）检查从接闪器至底座的过渡电阻总值≤2Ω。

6）避雷针应通过引下线接地，要求接地电阻值≤10Ω。

在土壤电阻率高的地区，可适当放宽对接地电阻的要求。

四、保护范围
保护保护范围按GB50057-94《建筑物防雷设计规范》（2000版）附录四滚球法确定接闪器的保护范围规定的方法进行计算。

若未达到要求，可将避雷针立杆升高，以满足保护范围的要求，在需要保护的范围较大时可考虑用多根避雷针来覆盖全部需要保护的范围。

3、安装高度：设计为高于塔顶1米，采用法兰连接或焊接。

4、安装图纸
（避雷针在铁塔上安装图）
避雷针组装图。

材料和生产工艺 主体采用进口的SUS304材料生产 内部件采用高级材料生产 经过精密加工完成 产品精工制作并表面精抛光
提前放电避雷针
雷云电荷分布90%的情况下是下层聚集负电荷。娄 电荷聚集到一定程度，雷云对大地相当于一个大电容， 在大气中存在极大的场强，有时可达几百伏/厘米， IONIFLASH电离型避雷针正是利用这一现象：地电位 通过连接杆到达A点，六根感应电极则感应到大气中B 点的电位，如果避雷针是安装于一百米的建筑物顶部， 则在A，B两点就有几十万伏的电位差，造成强烈火花 放电，从而使避雷针顶部的空气电离，产生大量离子， 这些自由离子因电场力作用迅速向上运动，使得雷云和 避雷针之间的绝缘距离缩短，便利场强更大，空气进一 步电离，直到发生先导放电和主放电。由于其特殊设计 的电离过程使之能较其他邻近高点提前产生上行先导， 从而达到最先放电的目的。这个触发时间的提前值，被 称为预放电时间∆T。这是考核预放电型避雷针（ESE 避雷针型）性能的主要指标。
艺术装饰型避雷针
订 制
艺术装饰型避雷针
订
制
艺术装饰型避雷针
订
制
卫星型”提前放电避雷针
工 作 原 理
当雷电云层形成时，云层与地面之间产生一个电场 （大气），此电场强度可达到5千伏／米。从而使地面 凸起部分或金属部件上开始出现电晕放电。 当雷电云层内部形成一个下行先导时，闪电电击便 开始了。下行先导电荷以阶梯形式向地面移动。下行先 导携带着的电荷使地面建立起来了电场。 从地面上的建筑物或物体产生了一个上行的先导。 此上行先导向上传播一直到与下行先导会合。此时，闪 电电流便流过所形成的通道。地面上的其他建筑物可能 会生成好几个上行先导。与下行先导会合的第一个上行 先导决定了闪电电击的地点。 “卫星”牌提前放电避雷针的工作原理就是产生一个 比普通避雷针更快的上行先导。

1、不要轻言放弃，否则对不起自己。
2、要冒一次险!整个生命就是一场冒险。走得最远的人，常是愿意 去做，并愿意去冒险的人。“稳妥”之船，从未能从岸边走远。-戴尔．卡耐基。
梦 境
3、人生就像一杯没有加糖的咖啡，喝起来是苦涩的，回味起来却有 久久不会退去的余香。
避雷器结构和试验4、守业的最好办法就是不断的发展。 5、当爱不能完美，我宁愿选择无悔，不管来生多么美丽，我不愿失 去今生对你的记忆，我不求天长地久的美景，我。 ——德 谟克利 特 67、今天应做的事没有做，明天再早也 是耽误 了。——裴斯 泰洛齐 68、决定一个人的一生，以及整个命运 的，只 是一瞬 之间。 ——歌 德 69、懒人无法享受休息之乐。——拉布 克 70、浪费时间是一桩大罪过。——卢梭

25米GFL避雷针避雷塔安装图编辑：郑州万佳防雷有限公司GFL避雷塔产品介绍避雷针塔的保护范围还要按照滚球法来计算保护半径和保护范围。

GFL避雷塔主要用于各种建筑的防雷工程,特别是炼油厂,加油站,化工厂,煤矿,车间,更应该及时的安装避雷塔,因气候变化,雷电灾害不断加重,现在很多建筑都安装避雷塔,特别是楼顶不锈钢饰铁塔，造形样式多样，外形美观，设计新颖独特，广泛应用于各类大楼楼顶、广场及小区的绿地等的建筑，使之与建筑物交相辉映，成为城市中标志性的装饰建筑。

避雷塔原理与避雷针一样。

减少雷电灾害。

避雷塔使用条件：1、基本风压：w0=0.4及0.7KN/m2两种2、抗震设防烈度：8度及小天8度地区3、地基承载力：100及200KN/m24、覆冰厚度：≤10mm5、垂直度：≤1/1000避雷塔设计依据:1、建筑物防雷设计规范（GB50057-94）2、高耸结构设计规范（GBJ135-90）3、钢结构设计规范（GB50017-2003）4、塔桅钢结构施工及验收规程（CECS80：2006）避雷塔制作、安装 1.所有金属部件必须镀锌，操作时注意保护镀锌层。

2.采用镀锌钢管管制作针尖，管壁厚度不得小于3mm,针尖刷锡长度不得小于70mm3.避雷塔应垂直安装牢固。

垂直度允许偏差为3/1000。

4.焊接要求焊接应采用搭接焊，其搭接长度必须符合下列规定：5.扁钢为其宽度的2倍(且至少3个棱边焊接)。

6.圆钢为其直径的6倍。

7.圆钢与扁钢连接时，其长度为圆钢直径的6倍。

8.避雷塔一般采用圆钢或钢管制成，其直径不应小于下列数值：a独立避雷塔一般采用直径为19mm镀锌圆钢。
