【CN209833699U】一种可对高度进行调整的农业用树苗运输装置【专利】

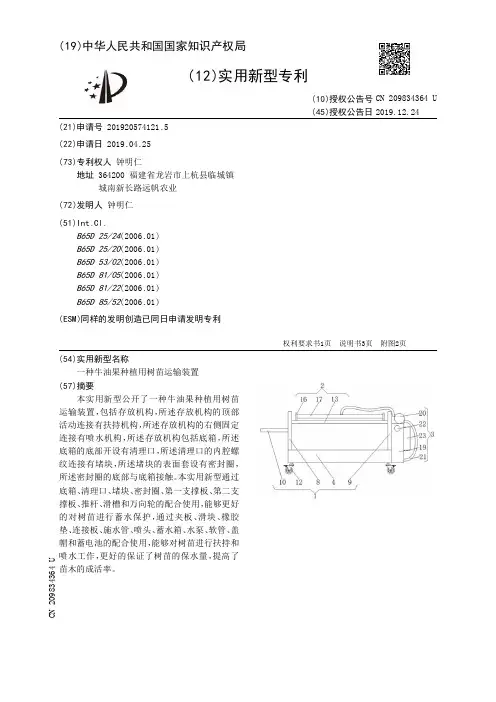

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920574121.5(22)申请日 2019.04.25(73)专利权人 钟明仁地址 364200 福建省龙岩市上杭县临城镇城南新长路远帆农业(72)发明人 钟明仁　(51)Int.Cl.B65D 25/24(2006.01)B65D 25/20(2006.01)B65D 53/02(2006.01)B65D 81/05(2006.01)B65D 81/22(2006.01)B65D 85/52(2006.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称一种牛油果种植用树苗运输装置(57)摘要本实用新型公开了一种牛油果种植用树苗运输装置，包括存放机构，所述存放机构的顶部活动连接有扶持机构，所述存放机构的右侧固定连接有喷水机构，所述存放机构包括底箱，所述底箱的底部开设有清理口，所述清理口的内腔螺纹连接有堵块，所述堵块的表面套设有密封圈，所述密封圈的底部与底箱接触。

本实用新型通过底箱、清理口、堵块、密封圈、第一支撑板、第二支撑板、推杆、滑槽和万向轮的配合使用，能够更好的对树苗进行蓄水保护，通过夹板、滑块、橡胶垫、连接板、施水管、喷头、蓄水箱、水泵、软管、盖帽和蓄电池的配合使用，能够对树苗进行扶持和喷水工作，更好的保证了树苗的保水量，提高了苗木的成活率。

权利要求书1页 说明书3页 附图2页CN 209834364 U 2019.12.24C N 209834364U权　利　要　求　书1/1页CN 209834364 U1.一种牛油果种植用树苗运输装置，包括存放机构(1)，其特征在于：所述存放机构(1)的顶部活动连接有扶持机构(2)，所述存放机构(1)的右侧固定连接有喷水机构(3)。

2.根据权利要求1所述的一种牛油果种植用树苗运输装置，其特征在于：所述存放机构(1)包括底箱(4)，所述底箱(4)的底部开设有清理口(5)，所述清理口(5)的内腔螺纹连接有堵块(6)，所述堵块(6)的表面套设有密封圈(7)，所述密封圈(7)的底部与底箱(4)接触，所述底箱(4)顶部的两侧分别固定连接有第一支撑板(8)和第二支撑板(9)，所述第一支撑板(8)的左侧固定连接有推杆(10)，所述第一支撑板(8)和第二支撑板(9)相对一侧前端和后端均开设有滑槽(11)，所述底箱(4)底部的四角均固定连接有万向轮(12)，所述万向轮(12)的一侧设置有刹车片。

专利名称：一种树苗移栽用运输装置专利类型：实用新型专利
发明人：崔娜娜
申请号：CN201922189820.0
申请日：20191209
公开号：CN211881440U
公开日：
20201110
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种树苗移栽用运输装置，包括第一放置桶、第二放置桶、开合结构、滑轮、转轴、第一滑槽、滑扣、第一弹簧、第二滑槽和限位结构。

本实用新型的有益效果是：通过可以进行转动的第一放置桶和第二放置桶对需要进行移栽的树苗进行放置，可以防止直接运输移栽树苗时发生泥土的四处洒落情况，同时一定程度上减少了树苗在移栽过程中发生脱水的情况，另一方面，由于第一放置桶和第二放置桶之间可以自由地进行转动，在进行树苗的放置时更为方便，方便快捷，同时，转动放置完成后，放置桶底部设有滑轮，方便树木的短距离输送，由于输送过程中树苗保持立式状态，有效避免了树苗在运输过程中发生的弯折情况，提高树苗的移栽成活率。

申请人：崔娜娜
地址：310000 浙江省杭州市上城区复兴北苑2幢3单元301室
国籍：CN
更多信息请下载全文后查看。

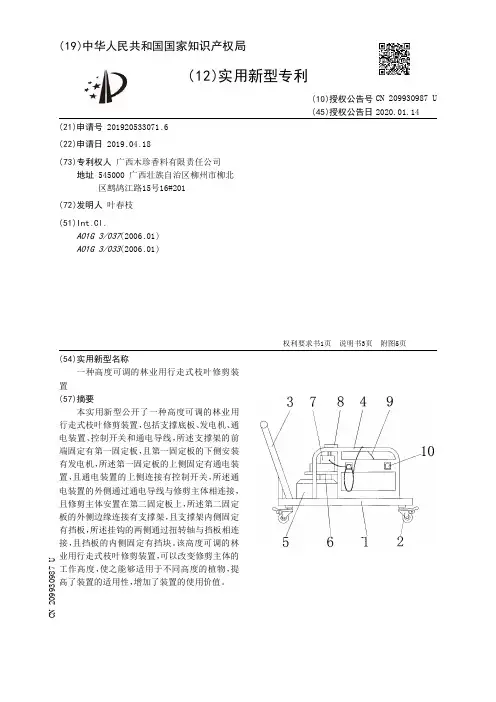

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920533071.6(22)申请日 2019.04.18(73)专利权人 广西木珍香料有限责任公司地址 545000 广西壮族自治区柳州市柳北区鹧鸪江路15号16#201(72)发明人 叶春枝　(51)Int.Cl.A01G 3/037(2006.01)A01G 3/033(2006.01)(54)实用新型名称一种高度可调的林业用行走式枝叶修剪装置(57)摘要本实用新型公开了一种高度可调的林业用行走式枝叶修剪装置，包括支撑底板、发电机、通电装置、控制开关和通电导线，所述支撑架的前端固定有第一固定板，且第一固定板的下侧安装有发电机，所述第一固定板的上侧固定有通电装置，且通电装置的上侧连接有控制开关，所述通电装置的外侧通过通电导线与修剪主体相连接，且修剪主体安置在第二固定板上，所述第二固定板的外侧边缘连接有支撑架，且支撑架内侧固定有挡板，所述挂钩的两侧通过扭转轴与挡板相连接，且挡板的内侧固定有挡块。

该高度可调的林业用行走式枝叶修剪装置，可以改变修剪主体的工作高度，使之能够适用于不同高度的植物，提高了装置的适用性，增加了装置的使用价值。

权利要求书1页 说明书3页 附图5页CN 209930987 U 2020.01.14C N 209930987U权　利　要　求　书1/1页CN 209930987 U1.一种高度可调的林业用行走式枝叶修剪装置，包括支撑底板(1)、发电机(5)、通电装置(7)、控制开关(8)和通电导线(9)，其特征在于：所述支撑底板(1)的下侧安装有移动轮(2)，所述支撑底板(1)的上侧固定有把手(3)和支撑架(4)，所述支撑架(4)的前端固定有第一固定板(6)，且第一固定板(6)的下侧安装有发电机(5)，所述第一固定板(6)的上侧固定有通电装置(7)，且通电装置(7)的上侧连接有控制开关(8)，所述通电装置(7)的外侧通过通电导线(9)与修剪主体(13)相连接，且修剪主体(13)安置在第二固定板(12)上，所述第二固定板(12)的外侧边缘连接有支撑架(4)，且支撑架(4)内侧固定有挡板(11)，并且挡板(11)上安装有挂钩(10)，所述第二固定板(12)上安置有支撑杆(14)，所述挂钩(10)的两侧通过扭转轴(15)与挡板(11)相连接，且挡板(11)的内侧固定有挡块(16)，并且挡块(16)的外侧连接有挂钩(10)。

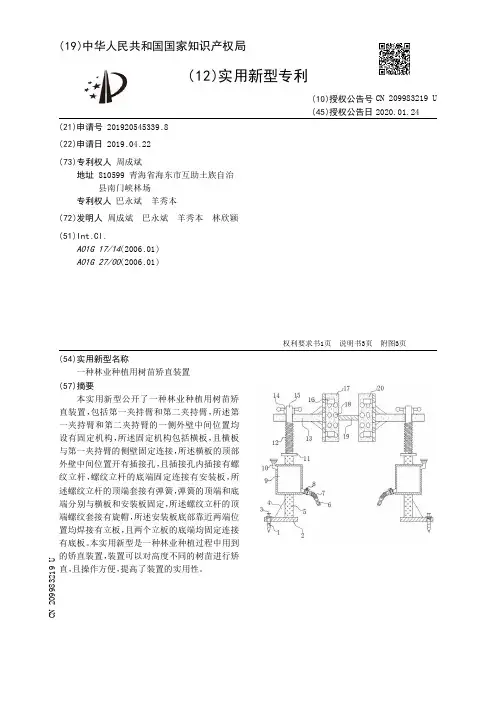

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920545339.8(22)申请日 2019.04.22(73)专利权人 周成斌地址 810599 青海省海东市互助土族自治县南门峡林场专利权人 巴永斌　羊秀本(72)发明人 周成斌　巴永斌　羊秀本　林欣颖　(51)Int.Cl.A01G 17/14(2006.01)A01G 27/00(2006.01)(54)实用新型名称一种林业种植用树苗矫直装置(57)摘要本实用新型公开了一种林业种植用树苗矫直装置，包括第一夹持臂和第二夹持臂，所述第一夹持臂和第二夹持臂的一侧外壁中间位置均设有固定机构，所述固定机构包括横板，且横板与第一夹持臂的侧壁固定连接，所述横板的顶部外壁中间位置开有插接孔，且插接孔内插接有螺纹立杆，螺纹立杆的底端固定连接有安装板，所述螺纹立杆的顶端套接有弹簧，弹簧的顶端和底端分别与横板和安装板固定，所述螺纹立杆的顶端螺纹套接有旋帽，所述安装板底部靠近两端位置均焊接有立板，且两个立板的底端均固定连接有底板。

本实用新型是一种林业种植过程中用到的矫直装置，装置可以对高度不同的树苗进行矫直，且操作方便，提高了装置的实用性。

权利要求书1页 说明书3页 附图3页CN 209983219 U 2020.01.24C N 209983219U权　利　要　求　书1/1页CN 209983219 U1.一种林业种植用树苗矫直装置，包括第一夹持臂（17）和第二夹持臂（20），其特征在于，所述第一夹持臂（17）和第二夹持臂（20）的一侧外壁中间位置均设有固定机构，所述固定机构包括横板（13），且横板（13）与第一夹持臂（17）的侧壁固定连接，所述横板（13）的顶部外壁中间位置开有插接孔，且插接孔内插接有螺纹立杆（15），螺纹立杆（15）的底端固定连接有安装板（11），所述螺纹立杆（15）的顶端套接有弹簧（12），弹簧（12）的顶端和底端分别与横板（13）和安装板（11）接触，所述螺纹立杆（15）的顶端螺纹套接有旋帽（14），所述安装板（11）底部靠近两端位置均焊接有立板（5），且两个立板（5）的底端均固定连接有底板（2）。

专利名称：一种树苗移动装置专利类型：实用新型专利
发明人：孙勇,沈蔚,金夏明
申请号：CN201720130270.3申请日：20170214
公开号：CN206491085U
公开日：
20170915
专利内容由知识产权出版社提供
摘要：一种树苗移动装置，包括左半环和右半环，所述的左半环和右半环互相配合；所述的左半环和右半环的下方设置有包扎袋，所述的包扎袋的上端边缘与所述的左半环和右半环的下端边缘固定连接；所述的左半环上设有左凸台，所述的左凸台位于所述的左半环的直面边缘位置，与所述的左半环固定连接；所述的右半环上设置有右凸台，所述的右凸台位于所述的右半环的直面边缘位置，与所述的右半环固定连接。

本实用新型提供的一种树苗移动装置使得树木在起苗时，通过左右半环箍紧树苗枝干，在通过包扎袋包住树根起到保护作用，同时通过密封接头可以向包扎袋内注入营养液，包扎袋和左右半环起到密封作用，从而承载营养液起到提高树苗存活率的目的。

申请人：苏州园林发展股份有限公司
地址：215123 江苏省苏州市苏州工业园区金浦路15号
国籍：CN
代理机构：北京科亿知识产权代理事务所(普通合伙)
代理人：汤东凤
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920280934.3(22)申请日 2019.03.05(73)专利权人 安徽信息工程学院地址 241000 安徽省芜湖市文津西路8号(72)发明人 张振东　姚顺语　(74)专利代理机构 北京润平知识产权代理有限公司 11283代理人 许云慧(51)Int.Cl.B62B 3/02(2006.01)B62B 3/04(2006.01)(54)实用新型名称一种苗木种植用搬运装置(57)摘要本实用新型公开了一种苗木种植用搬运装置，包括两个门型框，所述门型框包括两个平行设置的支架和设置于两个平行设置的支架顶部且能够将两个所述支架固定连接的横杆并且所述横杆的长度可以调节；所述两个门型框的支架对应交叉轴接，并且，交叉轴接的支架的上部通过连接件活动连接；其中，所述支架的底部固定连接有向架体内部水平延伸的横板。

该装置能够作为苗木搬运的承重装置，且在苗木搬运的过程中，固定苗木，使苗木不会容易倾倒，而且，本实用新型还可以根据苗木的多少和规格的大小，进行调整，适用于多种规格的苗木的运输。

而且，该装置结构简单，易于制作，具有较高的推广应用价值。

权利要求书1页 说明书4页 附图2页CN 209739100 U 2019.12.06C N 209739100U权　利　要　求　书1/1页CN 209739100 U1.一种苗木种植用搬运装置，其特征在于，包括两个门型框，所述门型框包括两个平行设置的支架(1)和设置于两个平行设置的支架(1)顶部且能够将两个所述支架(1)固定连接的横杆并且所述横杆的长度可以调节；所述两个门型框的支架(1)对应交叉轴接，并且，交叉轴接的支架(1)的上部通过连接件活动连接；其中，所述支架(1)的底部固定连接有向架体内部水平延伸的横板(2)。

2.根据权利要求1所述的苗木种植用搬运装置，其特征在于，所述横杆包括第一滑动管(3)和套接于所述第一滑动管(3)内并能够沿所述第一滑动管(3)的轴向滑动的第二滑动杆(4)，所述第二滑动杆(4)能够通过卡扣活动地卡设于所述第一滑动管(3)内。

6 .根据权利要求5所述的一种农业育种用可调节喷洒高度的灌溉装置，其特征在于，所 述分水管(9)的两侧外壁均通过螺栓连接有水平设置的喷水头(10)。
7 .根据权利要求6所述的一种农业育种用可调节喷洒高度的灌溉装置，其特征在于，所 述转动电机(7)、抽水泵(14)和电动伸缩杆(19)均通过导线电性连接有开关，且开关通过导 线电性连接有电源。

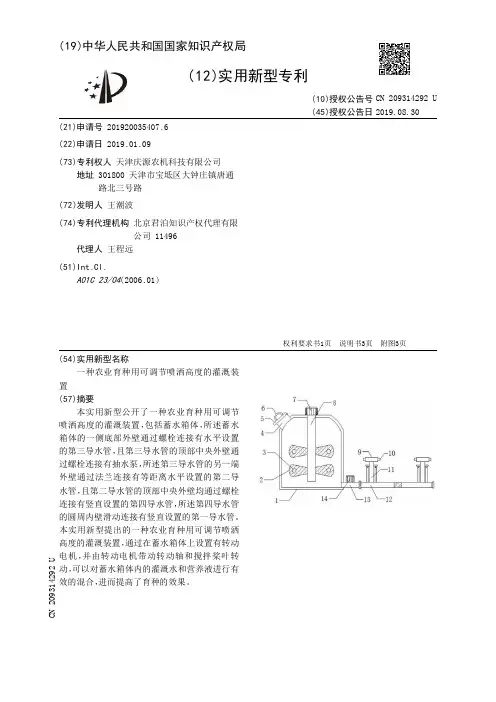

( 19 )中华人民 共和国国家知识产权局
( 12 )实 用新型专利
(21)申请号 201920035407 .6
(22)申请日 2019 .01 .09
(73)专利权人 天津庆源农机科技有限公司 地址 301800 天津市宝坻区大钟庄镇唐通 路北三号路
(72)发明人 王潮波
(74)专利代理机构 北京君泊知识产权代理有限 公司 11496
4 .根据权利要求3所述的一种农业育种用可调节喷洒高度的灌溉装置，其特征在于，所 述蓄水箱体(1)的另一侧顶部外壁通过螺栓连接有进水管(4) ，且进水管(4)的顶部一侧外 壁通过铰链连接有进水管盖(5)。
5 .根据权利要求4所述的一种农业育种用可调节喷洒高度的灌溉装置，其特征在于，所 述进水管盖(5)的顶部中央外壁通过螺N 209314292 U
说 明 书
1/3 页
一种农业育种用可调节喷洒高度的灌溉装置
技术领域 [0001] 本实用新型涉及农业技术领域，尤其涉及一种农业育种用可调节喷洒高度的灌溉 装置。
背景技术 [0002] 在农业生产的过程中，作物的育种十分的重要，作物育种是指改良作物的遗传特 性 ，以 培育高 产优 质品 种的 技术。又称作物品 种改良 。它以 遗传学为理论基础 ，并综合应 用 植物生态、植物生理、生物化学、植物病理和生物统计等多种学科知识。是一项投资少而效 益高的生物技术，对发展种植业生产具有十分重要的意义。 [0003] 在作物育种的过程中需要对幼苗进行洒水灌溉，会用到一种灌溉装置，现有的灌 溉装置在对幼苗进行洒水灌溉处理时 ，不能便捷有效的 调节喷水的高度 ，进而不能实现全 面充分的灌溉处理，因此需要设计一种新型的农业育种用可调节喷洒高度的灌溉装置来解 决上述问题。

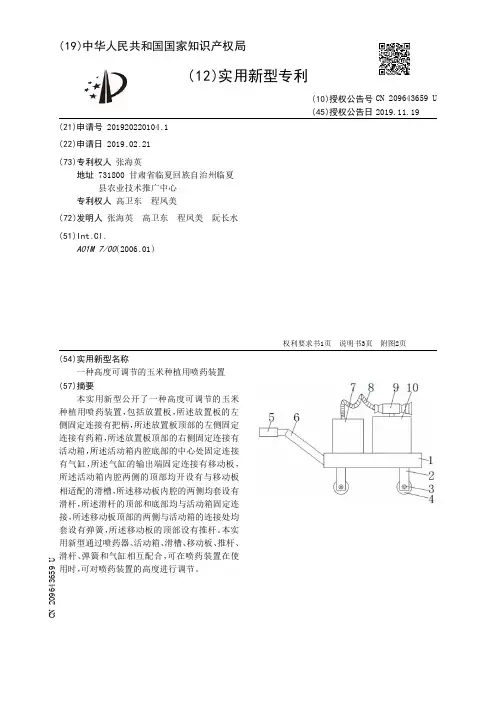

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920220104.1(22)申请日 2019.02.21(73)专利权人 张海英地址 731800 甘肃省临夏回族自治州临夏县农业技术推广中心专利权人 高卫东　程凤美(72)发明人 张海英　高卫东　程凤美　阮长水　(51)Int.Cl.A01M 7/00(2006.01)(54)实用新型名称一种高度可调节的玉米种植用喷药装置(57)摘要本实用新型公开了一种高度可调节的玉米种植用喷药装置，包括放置板，所述放置板的左侧固定连接有把柄，所述放置板顶部的左侧固定连接有药箱，所述放置板顶部的右侧固定连接有活动箱，所述活动箱内腔底部的中心处固定连接有气缸，所述气缸的输出端固定连接有移动板，所述活动箱内腔两侧的顶部均开设有与移动板相适配的滑槽，所述移动板内腔的两侧均套设有滑杆，所述滑杆的顶部和底部均与活动箱固定连接，所述移动板顶部的两侧与活动箱的连接处均套设有弹簧，所述移动板的顶部设有推杆。

本实用新型通过喷药器、活动箱、滑槽、移动板、推杆、滑杆、弹簧和气缸相互配合，可在喷药装置在使用时，可对喷药装置的高度进行调节。

权利要求书1页 说明书3页 附图2页CN 209643659 U 2019.11.19C N 209643659U权　利　要　求　书1/1页CN 209643659 U1.一种高度可调节的玉米种植用喷药装置，包括放置板(1)，其特征在于：所述放置板(1)的左侧固定连接有把柄(6)，所述放置板(1)顶部的左侧固定连接有药箱(7)，所述放置板(1)顶部的右侧固定连接有活动箱(10)，所述活动箱(10)内腔底部的中心处固定连接有气缸(16)，所述气缸(16)的输出端固定连接有移动板(12)，所述活动箱(10)内腔两侧的顶部均开设有与移动板(12)相适配的滑槽(11)，所述移动板(12)内腔的两侧均套设有滑杆(14)，所述滑杆(14)的顶部和底部均与活动箱(10)固定连接，所述移动板(12)顶部的两侧与活动箱(10)的连接处均套设有弹簧(15)，所述移动板(12)的顶部设有推杆(13)，所述推杆(13)的顶部贯穿并延伸至活动箱(10)的顶部，所述推杆(13)的顶部设有喷药器(9)，所述喷药器(9)的左侧连通有软管(8)，所述软管(8)远离喷药器(9)的一端与药箱(7)连通。

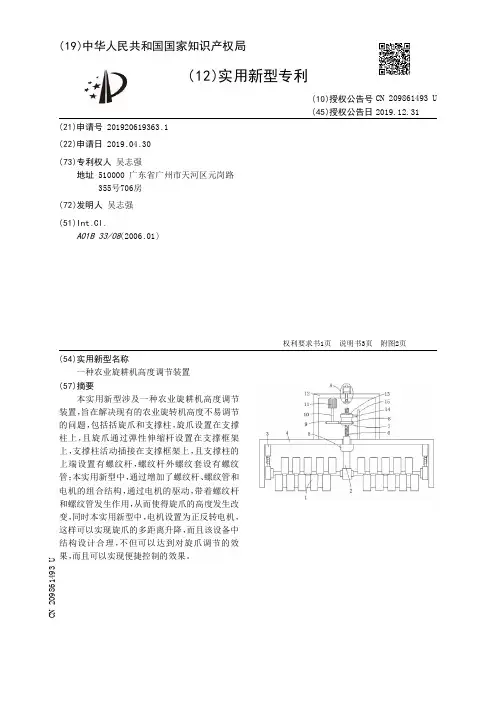

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920619363.1(22)申请日 2019.04.30(73)专利权人 吴志强地址 510000 广东省广州市天河区元岗路355号706房(72)发明人 吴志强　(51)Int.Cl.A01B 33/08(2006.01)(54)实用新型名称一种农业旋耕机高度调节装置(57)摘要本实用新型涉及一种农业旋耕机高度调节装置，旨在解决现有的农业旋转机高度不易调节的问题，包括括旋爪和支撑柱，旋爪设置在支撑柱上，且旋爪通过弹性伸缩杆设置在支撑框架上，支撑柱活动插接在支撑框架上，且支撑柱的上端设置有螺纹杆，螺纹杆外螺纹套设有螺纹管；本实用新型中，通过增加了螺纹杆、螺纹管和电机的组合结构，通过电机的驱动，带着螺纹杆和螺纹管发生作用，从而使得旋爪的高度发生改变，同时本实用新型中，电机设置为正反转电机，这样可以实现旋爪的多距离升降，而且该设备中结构设计合理，不但可以达到对旋爪调节的效果，而且可以实现便捷控制的效果。

权利要求书1页 说明书3页 附图2页CN 209861493 U 2019.12.31C N 209861493U权　利　要　求　书1/1页CN 209861493 U1.一种农业旋耕机高度调节装置，包括旋爪和支撑柱，所述旋爪设置在支撑柱上，且旋爪通过弹性伸缩杆设置在支撑框架上，其特征在于，所述支撑柱活动插接在支撑框架上，且支撑柱的上端设置有螺纹杆，所述螺纹杆外螺纹套设有螺纹管，且螺纹管外固定套设有第一齿轮和固定套环，所述第一齿轮上啮合有第二齿轮，且第二齿轮通过转轴设置在电机上，所述电机固定设置在固定框上，且固定框的开口一端设置在支撑框架上，所述固定套环通过连接杆固定设置在固定板上，且固定板固定设置在支撑框架上。

2.如权利要求1所述的农业旋耕机高度调节装置，其特征在于：所述支撑柱位于支撑框架内的一段上活动套设有刮泥套，且刮泥套固定设置在支撑框架上。

专利名称：一种可调节的林业用幼苗保护装置
专利类型：实用新型专利
发明人：孙爱华,庄须振,陈会敏,仲伟好,钮小迎,孙本尧申请号：CN201820889418.6
申请日：20180608
公开号：CN208370478U
公开日：
20190115
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种可调节的林业用幼苗保护装置，包括底架、万向轮、连接盘、固定座、螺杆、手轮、立板、槽体、活动板、盲孔、插孔、销轴、顶罩、卷帘门、把手、弹性块、天窗、固定环、推架和锥体，本实用新型具有结构合理简单、生产成本低，这里首先根据幼苗高度调节顶罩的高度，而后通过杆件顶住弹性块，而后再拔出销轴以便顶罩和活动板向上移动，高度调节完成后在插入销轴使活动板固定在槽体中，这里设置的卷帘门，当拉出卷帘后则便于对幼苗进行封闭式防护，也就提高了防护的效果，这里设置的固定环便于通过绳索对本装置进行固定，另外与锥体相配合，而锥体能够插入到地面中，从而提高了本装置使用时候的稳定性和可靠性。

申请人：孙爱华
地址：222300 江苏省连云港市东海县牛山街道牛山北路水岸名城34栋3单元401室
国籍：CN
更多信息请下载全文后查看。

专利名称：一种可调节式苗木种植培育装置专利类型：实用新型专利
发明人：殷云云
申请号：CN201921247285.3
申请日：20190805
公开号：CN211378951U
公开日：
20200901
专利内容由知识产权出版社提供
摘要：本实用新型适用于苗木种植技术领域，提供了一种可调节式苗木种植培育装置，包括蒸汽组件和用于使苗木生长的培育组件，所述蒸汽组件包括蒸汽箱和半导体制冷片，所述半导体制冷片的热端为所述蒸汽箱的底板，所述半导体制冷片和所述蒸汽箱固定连接，所述蒸汽箱上方开设有蒸汽孔，所述半导体制冷片电性连接外部电源；通过设置所述半导体制冷片，使得所述半导体制冷片工作时，冷端的一面吸收所述LED灯的热量，从而达到减少所述LED灯散发出的热量，解决了现有技术的培育装置，由于LED灯散发出的热量高，从而影响装置内苗木生长。

申请人：殷云云
地址：330000 江西省南昌市青山湖区北京东路308号21栋1单元302户
国籍：CN
更多信息请下载全文后查看。

专利名称：一种树苗移苗装置
专利类型：实用新型专利
发明人：刘立龙,邹明浩,李彦钦,卢昊龙,高绍鑫,宗兆健,倪桂庆,刘健,魏传宝
申请号：CN202020035297.6
申请日：20200108
公开号：CN211607673U
公开日：
20201002
专利内容由知识产权出版社提供
摘要：本实用新型涉及移苗器械领域，具体涉及一种树苗移苗装置，包括移苗铲，所述移苗铲内壁下端后侧中部设置有根切组件，所述移苗铲顶端固定连接有顶板，所述顶板顶端后侧固定连接有固定杆，所述移苗铲内壁顶端滑动连接有卸苗压片，所述卸苗压片顶端后侧固定连接有贯穿顶板的推杆，所述推杆顶端固定连接有限位滑块，所述固定杆内部中心位置设有滑槽，所述推杆上套有设置在限位滑块底端与滑槽底端之间的第一弹簧，所述滑槽左端设有滑孔，所述限位滑块滑动连接在滑槽内，且所述限位滑块左端固定连接有脚踏板，所述脚踏板右端滑动连接滑孔，本实用新型提供了一种能够根据使用者的体形来调节手柄高度同时方便卸苗的移苗装置。

申请人：刘立龙
地址：山东省潍坊市东风东街5147号潍坊学院
国籍：CN
代理机构：北京鱼爪知识产权代理有限公司
代理人：李晓楠
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920553662.X(22)申请日 2019.04.23(73)专利权人 赵玉娟地址 276800 山东省日照市碧海路北首日照市国有大沙洼林场(72)发明人 赵玉娟　(74)专利代理机构 合肥市科融知识产权代理事务所(普通合伙) 34126代理人 陈思聪(51)Int.Cl.A01M 1/04(2006.01)A01G 13/00(2006.01)(54)实用新型名称一种高度可调的林业病虫害防治装置(57)摘要本实用新型公开了一种高度可调的林业病虫害防治装置，包括第一弧形固定板和第二弧形固定板，所述第二弧形固定板一侧外壁四角均通过螺纹转动连接有第一固定螺栓，所述第一弧形固定板靠近第二弧形固定板的一侧外壁粘贴有橡胶垫，且第一弧形固定板和橡胶垫的一侧外壁两端顶部和底部均开设有第一螺纹孔，所述第二弧形固定板远离第二弧形固定板的一侧外壁设置有弧形安装板，且第二弧形固定板远离第二弧形固定板的一侧外壁两端开设有等距离分布的第二螺纹孔。

本实用新型中，通过设置有第一弧形固定板、第二弧形固定板、第一固定螺栓和第一螺纹孔，能够将装置快速固定在树木上，能够适应不同直径大小的树木，便于工作人员使用。

权利要求书1页 说明书3页 附图3页CN 209846024 U 2019.12.27C N 209846024U权　利　要　求　书1/1页CN 209846024 U1.一种高度可调的林业病虫害防治装置，包括第一弧形固定板（9）和第二弧形固定板（2），其特征在于，所述第二弧形固定板（2）一侧外壁四角均通过螺纹转动连接有第一固定螺栓（1），所述第一弧形固定板（9）靠近第二弧形固定板（2）的一侧外壁粘贴有橡胶垫（10），且第一弧形固定板（9）和橡胶垫（10）的一侧外壁两端顶部和底部均开设有第一螺纹孔（4），所述第一弧形固定板（9）远离第二弧形固定板（2）的一侧外壁设置有弧形安装板（17），且第一弧形固定板（9）远离第二弧形固定板（2）的一侧外壁两端开设有等距离分布的第二螺纹孔（5）。
