拓普康GTS全站仪说明书拓普康GTS-310、330系列全站仪操作指南一、普通测量不利用仪器内存管理数据，但可用电子手簿采集及计算。
1、角度测量（略）2、距离测量①按[ ◢]键进入测距状态②F3（S/A）常数或检测信号功能－→F3（T-P）温度气压输入③F1输入温度气压－→F4（ENT）认可－→按[ ESC ]键返回④F1测距，用[ ◢]键可切换平距、斜距3、坐标测量①按[ ANG ]键进入角度测量状态②望远镜照准后视方向③F3（置盘）配置水平角度－→输入后视方位角④按[ ∟]键进入坐标测量状态⑤气象改正（同测距②～③）⑥F4（P1↓）翻页－→F3（测站）输入当前点坐标设置⑦坐标输入－→F4（ENT）认可⑧F4（P1↓）翻页－→F2 仪器高输入⑨F4（P1↓）翻页－→F1 棱镜高输入⑩照准待测点棱镜－→F1（MEAS）测坐标二、标准程序测量用程序方法测量，并保存和管理测量数据。
1、碎步测量（数据采集）①气象改正（同测距②～③）②[ MENU ]－→F1（数据采集）进入测量作业状态③选择或建立某个文件（F1输入新的、F2显示原有、F4确定）④F1（测站点）－→直接F4（测站）－→F2（调用）或：－→F3座标（NEZ）－→输入－→F4认可⑤[▼ANG ]移动光标－→仪高（）－→输入⑥屏幕提示>记录[ YES ] [ NO ]－→F3认可存储后自动返回⑦F2（后视）－→直接F4（后视）－→F3（坐标或方位）－→输入坐标或：－→F3角度（AZ）－→直接输入已知方位角－→F4认可⑧[▼ANG ]移动光标－→（棱镜高）⑨{ 很关键！} 望远镜照准后视方向－→F3（测量）－→测量角度（后视的目的就达到了）⑩F3（前视碎步）－→输入PT#（点号）、（棱镜高）望远镜照准碎步点－→F3（测量）－→选择碎步测量内容点号自动增加。
可思考合理使用F4（同前模式）快速测量。
2、放样气象改正（同测距②～③）①．②[ MENU ]－→F2（放样）进入放样功能③选择或建立某个文件（F1输入新、F2显示原有、F4确定）④F1（测站点）－→F1（输入点号）或F3座标（NEZ）使用新点－→输入－→F4认可⑤显示仪器高，如需修改按F1（输入）－→F4认可⑥F2（后视点）－→F1（输入点号）或F3座标（NE/AZ）用新点－→F1输入或F3（AZ）只输方位角⑦屏幕提示>照准后视[ YES ] [ NO ]照准后视方向－→F3认可⑧F3（开始放样）－→F1（输入点号）或F3（NEZ）新点－→输入－→F4认可⑨显示棱镜高，如需修改按F1（输入）－→F4认可⑩显示方位角及平距－→F1（先放角度）－→指挥棱镜移动到使dHR值为0的目标方向上⑾F1（放距离）－→指挥棱镜移动使dHD值为0当dHD值在10cm之内时－→F1用精测模式－→细调点位内容简介:本指导书内容分为三个部分：1、TOPCON GTS-300系列全站仪操作使用指南。

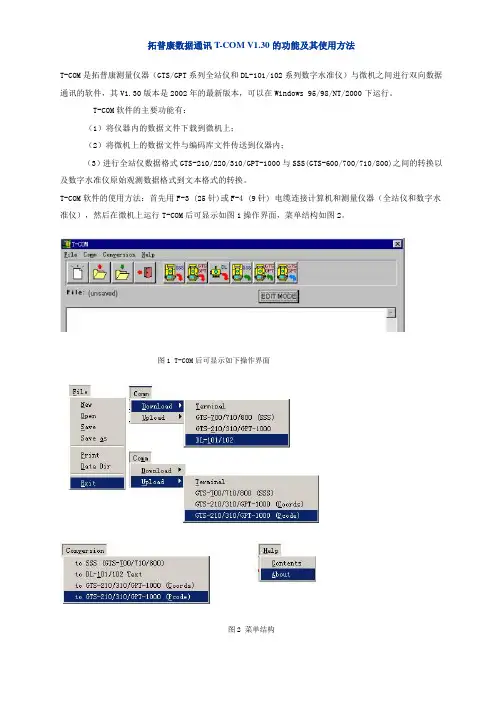

拓普康数据通讯T-COM V1.30的功能及其使用方法T-COM是拓普康测量仪器（GTS/GPT系列全站仪和DL-101/102系列数字水准仪）与微机之间进行双向数据通讯的软件，其V1.30版本是2002年的最新版本，可以在Windows 95/98/NT/2000下运行。
T-COM软件的主要功能有：（1）将仪器内的数据文件下载到微机上；（2）将微机上的数据文件与编码库文件传送到仪器内；（3）进行全站仪数据格式GTS-210/220/310/GPT-1000与SSS(GTS-600/700/710/800)之间的转换以及数字水准仪原始观测数据格式到文本格式的转换。
T-COM软件的使用方法：首先用F-3 (25针)或F-4 (9针) 电缆连接计算机和测量仪器（全站仪和数字水准仪），然后在微机上运行T-COM后可显示如图1操作界面，菜单结构如图2。
图1 T-COM后可显示如下操作界面图2 菜单结构一、T-COM数据通讯的主要步骤1、全站仪上设置通讯参数；2、计算机上设置相同的通讯参数；3、计算机进入接收状态，全站仪发送数据；或全站仪进入接收状态，计算机发送数据。
下面以全站仪为例介绍数据文件下载﹑上装的操作步骤。
二、数据文件下载以全站仪GTS-600/700/800系列为例（仪器内数据格式应设置为GTS-7，本例为下载观测数据文件）：（1）在全站仪上选择程序/标准测量/SET UP/JOB/OPEN，选定需要下载的作业文件名；（2）在全站仪上选择程序/标准测量/XFER/PORT，设置通讯参数：9600（波特率）、NONE（奇偶位）、8（数据位）、1（停止位）；（3）在全站仪上进入发送文件状态，选择标准测量/XFER/SEND/RAW (对于GTS-700/710/800，还需要选择COM)；(4) 在计算机上运行T-COM软件，按快捷键将显示通讯参数设置，设为与全站仪相同的通讯参数及正确的串口后，按[GO]键，进入接收等待状态；（5）在全站仪上按[OK]，计算机开始自动接收全站仪发送过来的数据。

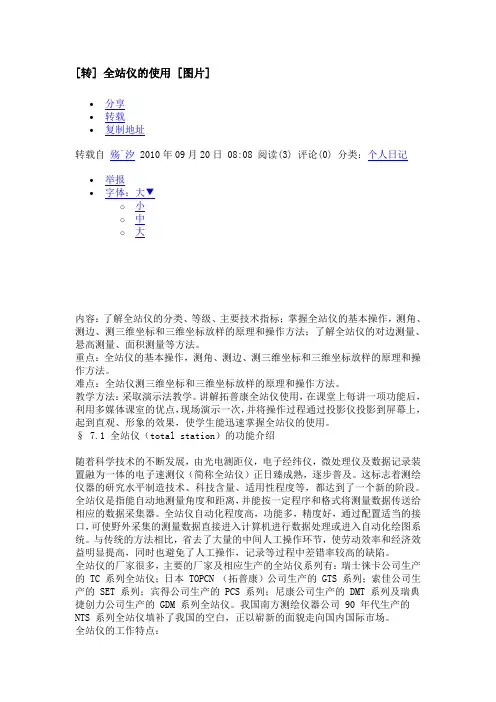

[转] 全站仪的使用 [图片]∙分享∙转载∙复制地址转载自殇`汐 2010年09月20日 08:08 阅读(3) 评论(0) 分类：个人日记∙举报∙字体：大▼o小o中o大内容：了解全站仪的分类、等级、主要技术指标；掌握全站仪的基本操作，测角、测边、测三维坐标和三维坐标放样的原理和操作方法；了解全站仪的对边测量、悬高测量、面积测量等方法。
重点：全站仪的基本操作，测角、测边、测三维坐标和三维坐标放样的原理和操作方法。
难点：全站仪测三维坐标和三维坐标放样的原理和操作方法。
教学方法：采取演示法教学。
讲解拓普康全站仪使用，在课堂上每讲一项功能后，利用多媒体课室的优点，现场演示一次，并将操作过程通过投影仪投影到屏幕上，起到直观、形象的效果，使学生能迅速掌握全站仪的使用。
§ 7.1 全站仪（total station）的功能介绍随着科学技术的不断发展，由光电测距仪，电子经纬仪，微处理仪及数据记录装置融为一体的电子速测仪（简称全站仪）正日臻成熟，逐步普及。
这标志着测绘仪器的研究水平制造技术、科技含量、适用性程度等，都达到了一个新的阶段。
全站仪是指能自动地测量角度和距离，并能按一定程序和格式将测量数据传送给相应的数据采集器。
全站仪自动化程度高，功能多，精度好，通过配置适当的接口，可使野外采集的测量数据直接进入计算机进行数据处理或进入自动化绘图系统。
与传统的方法相比，省去了大量的中间人工操作环节，使劳动效率和经济效益明显提高，同时也避免了人工操作，记录等过程中差错率较高的缺陷。
全站仪的厂家很多，主要的厂家及相应生产的全站仪系列有：瑞士徕卡公司生产的 TC 系列全站仪；日本 TOPCN （拓普康）公司生产的 GTS 系列；索佳公司生产的 SET 系列；宾得公司生产的 PCS 系列；尼康公司生产的 DMT 系列及瑞典捷创力公司生产的 GDM 系列全站仪。
我国南方测绘仪器公司 90 年代生产的NTS 系列全站仪填补了我国的空白，正以崭新的面貌走向国内国际市场。
日本拓普康GTS102N全站仪35000.00GTS-100N系列全站仪是拓普康公司2006年最新推出的国产化普及型全中文数字键全站仪：国内制造，拓普康品质；全中文显示，操作简单方便；数字/字母键输入，野外输入更加方便；丰富的应用测量程序，如道路测设软件等。
特点：* 国内制造，拓普康品质* 全中文显示，操作简单方便* 数字/字母键输入，野外输入更加方便* 丰富的应用测量程序，如道路测设软件、对边测量、悬高测量、面积计算、偏心测量、新点设置、坐标测量、坐标放样等等，极大地方便了工程应用* 超大容量内存，数据管理方便简捷坐标：24000点数据采集：24000点* 装备长效电池，作业时间长达10小时* 特别耐用，防水防尘等级达IP54级* 测角精度：±2”/5”，绝对法测角，无需过零检验* 测距精度：±（2mm+2ppm*D）* 测程：2km/单棱镜高速测距：精测1.2秒，粗测0.7秒，跟踪0.4秒南方全站仪 NTS662NTS-662全中文智能型全站仪坚固机身，精度保证，图形显示，下拉菜单，32位CPU，高速芯片，16M内存，存4万个点。
技术参数：测距精度：2＋2ppm测角精度：2″南方NTS-662的图标菜单一目了然。
智能化程度高、功能强大、操作方便。
站仪路放样、地形地籍测量及控制点测量等测量工作。
索佳全站仪SET210K望远镜放大倍率30×测角部11绝对编码度盘最小显示水平角/垂直角1"/5"可选精度2"5"测距部11共轴相位比较测量系统测距范围11RS90N反射片112.0m～120m一个AP01棱镜良好（一般）条件1.0m～2700m三个AP01棱镜良好（一般）条件1.0m～3100m精度反射片±（4+3×10ˉ6×D）mm棱镜±（2+2×10ˉ6×D）mm测量时间精测/粗测/跟踪1.6秒/次（2.8秒/初次）/0.8秒/次（2.3秒/初次）/0.3秒/次（1.8秒/初次）其他内存容量约10000个点显示屏192×80高密度显示屏，带背光，多级调节对比度1双面防尘防水等级IP66电池连续测角/测距约7.5小时（标配2块电池可连续工作15小时)。
内容简介:本指导书内容分为三个部分：1、TOPCON GTS-300系列全站仪操作使用指南。
2、PENTAX PTS-V全站仪操作使用简介。
3、TOPCON GTS-312全站仪操作使用简介。
一、仪器外观和功能说明1.仪器外观图1：GTS-312全站仪外观及各部件名称2.面板上按键功能——进入坐标测量模式键。
◢——进入距离测量模式键。
ANG——进入角度测量模式键。
MENU ——进入主菜单测量模式键。
ESC ——用于中断正在进行的操作，退回到上一级菜单。
POWER ——电源开关键 ► ◄ ——光标左右移动键 ▲ ▼ ——光标上下移动、翻屏键F1、F2、F3、F4——软功能键，分别对应显示屏上相应位置显示的命令。
3.显示屏上显示符号的含义V ——竖盘读数 ；HR ——水平读盘读数（右向计数）；HL ——水平读盘读数（左向计数）； HD ——水平距离；VD ——仪器望远镜至棱镜间高差；SD ——斜距；*——正在测距； N ——北坐标，相当于x ；E ——东坐标，相当于y ；Z ——天顶方向坐标，相当于高程H 。
二、角度测量模式功能：按ANG 键进入，可进行水平角、竖直角测量，倾斜改正开关设置。
F1 OSET ：设置水平读数为000000'''。
F2 HOLD ：锁定水平读数。
第1页F3 HSET ：设置任意大小的水平读数。
F4 P1↓： 进入第2页。
F1 TILT ：设置倾斜改正开关。
第2页 F2 REP ： 复测法。
F3 V% ： 竖直角用百分数显示。
F4 P2↓： 进入第3页。
F1 H-BZ ：仪器每转动水平角90°时，是否要蜂鸣声。
F2 R/L ：右向水平读数HR/左向水平读数HL 切换，一般用HR 。
第3页 F3 CMPS ：天顶距V/竖直角CMPS 的切换，一般取V 。
F4 P3↓：进入第1页。
三、距离测量模式功能：先按◢ 键进入，可进行水平角、竖直角、斜距、平距、高差测量及PSM 、PPM 、距离单位等设置。
TOPCON GTS-312 全站仪的使用一、仪器外观和功能说明∟——进入坐标测量模式键。
◢——进入距离测量模式键。
ANG ——进入角度测量模式键。
MENU ——进入主菜单测量模式键。
ESC ——用于中断正在进行的操作，退回到上一级菜单。
POWER ——电源开关键◢◣——光标左右移动键▲ ▼ ——光标上下移动、翻屏键F1、F2、F3、F4 —软功能键，分别对应显示屏上相应位置显示的命令。
V —竖盘读数；HR —水平读盘读数（右向计数）；HL —水平读盘读数（左向计数）；HD —水平距离；VD —仪器望远镜至棱镜间高差；SD ——斜距；* ——正在测距；N —北坐标，相当于x ；E —东坐标，相当于y ；Z —天顶方向坐标，相当于高程H 。
二、角度测量模式功能：按ANG 键进入，可进行水平角、竖直角测量，倾斜改正开关设置。
第 1 页F1 OSET ：设置水平读数为0°。
F2 HOLD ：锁定水平读数。
F3 HSET ：设置任意大小的水平读数。
F4 P1 ↓：进入第2 页。
第 2 页F1 TIL T ：设置倾斜改正开关。
F2 REP ：复测法。
F3 V% ：竖直角用百分数显示。
F4 P2 ↓：进入第3 页。
第 3 页F1 H-BZ ：仪器每转动水平角90°时，是否要蜂鸣声。
F2 R/L ：右向水平读数HR/ 左向水平读数HL 切换，一般用HR 。
F3 CMPS ：天顶距V/ 竖直角CMPS 的切换，一般取V 。
F4 P3 ↓：进入第1 页。
三、距离测量模式功能：先按◢键进入，可进行水平角、竖直角、斜距、平距、高差测量及PSM 、PPM 、距离单位等设置第 1 页F1 MEAS ：进行测量。
F2 MODE ：设置测量模式，Fine/coarse/tragcking（精测/ 粗测/ 跟踪）。
F3 S/A ：设置棱镜常数改正值（PSM ）、大气改正值（PPM ）。
F4 P1 ↓：进入第2 页。

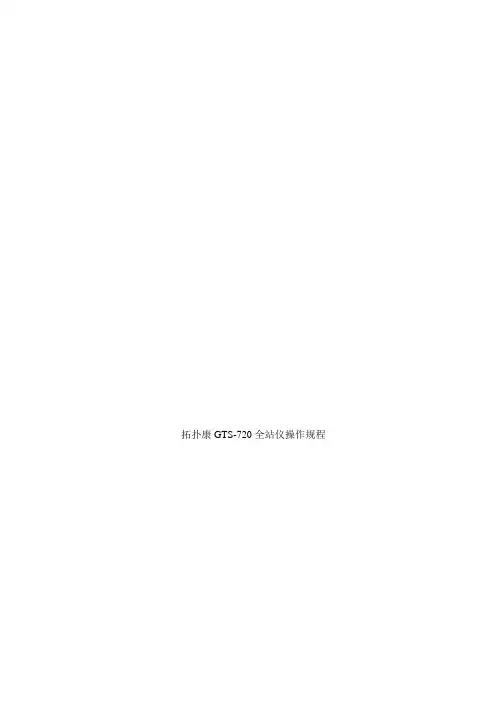

拓扑康GTS-720全站仪操作规程前言常规注意事项安全使用标志安全使用注意事项用户免责声明目录标准配置目录1 仪器各部件名称及其功能 (1)1.1 1.2部件名称 (1)显示屏 (3)1.2.11.2.21.2.3主菜单 (3)测量菜单 (3)显示符号 (4)1.2.41.2.5显示键快捷键 (4) (4)1.3 背景光调节 (5)1.3.1 1.3.2 1.3.3 如何调节背景光亮的时间 (5)调节背景光的亮度 (5)自动照明设置 (6)1.4 RAM 数据备份 (6)1.4.1 启用RAM 数据备份功能 (6)1.4.2 设置为自动备份RAM 数据 (7)1.4.3 设置硬启动时不恢复备份的RAM 数据 (8)1.5 硬启动键(RESET) (8)1.6 电池盖传感器 (8)1.7 触摸屏校准 (9)1.8 显示屏操作键 (10)1.9 关机 (11)1.10 功能键（软键） (11)1.11 星键（★键）模式 (13)1.12 自动关机 (15)2 测量准备 (17)2.1 2.2 2.3 2.4 2.5连接电源 (17)安置仪器 (18)打开电源开关 (19)电池电量图标 (20)垂直角和水平角的倾斜改正 (21)2.5.1 用软键设置倾斜改正 (22)2.6 2.7 2.8 仪器系统误差的补偿 (23)输入数字和字母的方法 (24)CF 数据存储卡 (26)2.9 数据通讯 (27)3 常规测量模式 (28)3.1 角度测量 (28)3.1.1 3.1.2 3.1.3 3.1.4 水平角（右角）和垂直角测量 (28)水平角(右角/左角)的切换 (29)水平度盘读数的设置 (30)垂直角百分度模式 (31)3.2 距离测量 (32)3.2.1 3.2.2 3.2.3 3.2.4 3.2.5 3.2.6 气象改正的设置 (32)棱镜常数改正的设置......... .................................... (32)距离测量（连续测量） (32)距离测量（单次/N 次测量） (33)精测/跟踪/粗测模式 (34)放样（S.O） (35)3.3 坐标测量 (36)3.3.1 3.3.2 3.3.3 设置测站点坐标 (36)设置仪器高/棱镜高 (38)坐标测量的操作 (39)3.4 3.5 数据输出 (40)用[记录]键输出数据 (41)4 参数设置模式 (42)4.1 4.2 参数设置项目参数设置的操作 (42) (44)5 检验和校正 (45)5.1 5.2 5.3仪器常数的检验和校正 (45)仪器光轴的检验 (46)经纬仪功能的检验与校正 (47)5.3.15.3.25.3.35.3.45.3.5长水准管的检验与校正 (48)圆水准器的检验与校正 (48)十字丝竖丝的校正 (49)仪器视准轴的检验与校正 (50)光学对中器望远镜的检验与校正 (51)5.3.6 垂直角零基准的校正 (52)5.4 5.5仪器常数的设置 (53)仪器系统误差的补偿 (54)5.5.15.5.2仪器系统误差补偿的校正 (54)显示仪器系统误差补偿的校正 (55)5.5 检查测距仪频率 (56)6 气象改正的设置 (57)10.1 10.2 气象改正的计算 (57)气象改正值的设置 (57)7 大气折光和地球曲率改正 (62)7.1 距离计算公式 (62)8 电源与充电 (63)12.1 机载电池BT-60Q (63)91011121314 三角基座的装卸 (65)电池系统 (66)棱镜系统 (67)注意事项 (68)出错信息 (69)技术指标 (70)附录A (73)附录B (82)标准配置括号内的数字为个数。

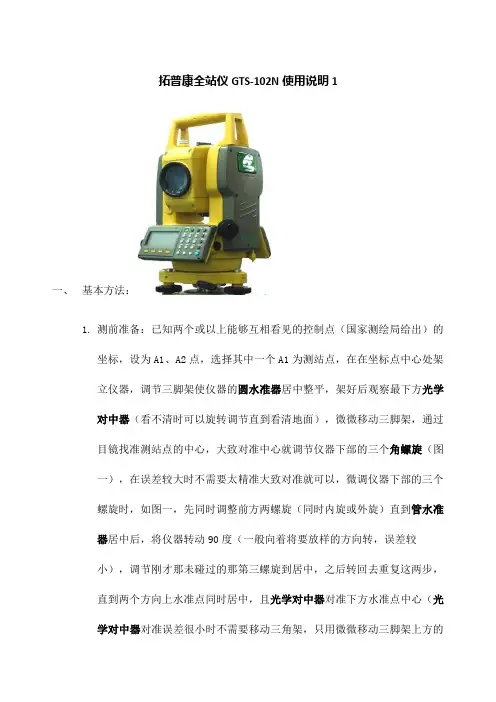

拓普康全站仪GTS-102N使用说明1一、基本方法：1.测前准备：已知两个或以上能够互相看见的控制点（国家测绘局给出）的坐标，设为A1、A2点，选择其中一个A1为测站点，在在坐标点中心处架立仪器，调节三脚架使仪器的圆水准器居中整平，架好后观察最下方光学对中器（看不清时可以旋转调节直到看清地面），微微移动三脚架，通过目镜找准测站点的中心，大致对准中心就调节仪器下部的三个角螺旋（图一），在误差较大时不需要太精准大致对准就可以，微调仪器下部的三个螺旋时，如图一，先同时调整前方两螺旋（同时内旋或外旋）直到管水准器居中后，将仪器转动90度（一般向着将要放样的方向转，误差较小），调节刚才那未碰过的那第三螺旋到居中，之后转回去重复这两步，直到两个方向上水准点同时居中，且光学对中器对准下方水准点中心（光学对中器对准误差很小时不需要移动三角架，只用微微移动三脚架上方的仪器头再拧紧即可），用尺子量出从水准点到仪器中间标志高度“h”。
棱镜手在另一个已知坐标控制点架好棱镜，棱镜头对准仪器镜头且棱镜杆圆水准器要居中；图一2.操作仪器：（1）使用GTS-102N全站仪，开机power，第一次操作时在主菜单按键盘右边MENU键选数据储存管理f3，f1输入，选择建立文件如“haisan”（ALP数字字母切换，SPC空格，CLR清空,ENT确定），把已知测站点的坐标编号、输入（x、y、z）保存，至少2坐标点，再选择放样；下一次可以直接在MENU选择放样，调用此文件就可以了；（2）回到主菜单，选择放样，输入测站点坐标，也可以选择调用这此点，输入刚才卷尺量得的仪器高“h”，那么全站仪就照准了仪器下方的测站点中心；（3）棱镜手到另一个已知的控制点架好棱镜，先在粗瞄准器下大致对准棱镜，旋转调节全站仪镜头对准棱镜底的针尖，之后垂直方向上对准棱镜，对准后调节水平制动螺旋（前方的为水平制动螺旋，后方为垂直制动螺旋）锁定，再调节望远镜焦距螺旋看到棱镜，微调水平微动螺旋；垂直方向上对准仪器，垂直制动螺旋锁定，微调垂直微动螺旋，直到照准棱镜手手持的棱镜头中心。
内容：了解全站仪的分类、等级、主要技术指标；掌握全站仪的基本操作，测角、测边、测三维坐标和三维坐标放样的原理和操作方法；了解全站仪的对边测量、悬高测量、面积测量等方法。
重点：全站仪的基本操作，测角、测边、测三维坐标和三维坐标放样的原理和操作方法。
难点：全站仪测三维坐标和三维坐标放样的原理和操作方法。
教学方法：采取演示法教学。
讲解拓普康全站仪使用，在课堂上每讲一项功能后，利用多媒体课室的优点，现场演示一次，并将操作过程通过投影仪投影到屏幕上，起到直观、形象的效果，使学生能迅速掌握全站仪的使用。
§ 7.1 全站仪（total station）的功能介绍随着科学技术的不断发展，由光电测距仪，电子经纬仪，微处理仪及数据记录装置融为一体的电子速测仪（简称全站仪）正日臻成熟，逐步普及。
这标志着测绘仪器的研究水平制造技术、科技含量、适用性程度等，都达到了一个新的阶段。
全站仪是指能自动地测量角度和距离，并能按一定程序和格式将测量数据传送给相应的数据采集器。
全站仪自动化程度高，功能多，精度好，通过配置适当的接口，可使野外采集的测量数据直接进入计算机进行数据处理或进入自动化绘图系统。
与传统的方法相比，省去了大量的中间人工操作环节，使劳动效率和经济效益明显提高，同时也避免了人工操作，记录等过程中差错率较高的缺陷。
全站仪的厂家很多，主要的厂家及相应生产的全站仪系列有：瑞士徕卡公司生产的 TC 系列全站仪；日本 TOPCN （拓普康）公司生产的 GTS 系列；索佳公司生产的 SET 系列；宾得公司生产的 PCS 系列；尼康公司生产的 DMT 系列及瑞典捷创力公司生产的 GDM 系列全站仪。
我国南方测绘仪器公司 90 年代生产的 NTS 系列全站仪填补了我国的空白，正以崭新的面貌走向国内国际市场。
全站仪的工作特点：1、能同时测角、测距并自动记录测量数据；2、设有各种野外应用程序，能在测量现场得到归算结果；3、能实现数据流；一、TOPCON 全站仪构造简介图1为宾得全站仪 PTS-V2 ，图2为尼康 C-100 全站仪，图3为智能全站仪GTS-710，图4为蔡司Elta R系列工程全站仪，图5为徕卡TPS1100系列智能全站仪。
日本拓普康—GTS102全站仪的使用说明
一、仪器基本参数：
1、仪器名称：Topcon GTS-102全站仪
2、应用领域：工程、房产测绘、市政建设等；
3、技术参数：
测角精度 ±5”
测距精度±(2mm+2ppm)
测程单棱镜3000m三棱镜4000m
IP66防尘-20℃～+50℃（工作温度）
4、主要特点
a、设有单轴倾斜补偿器，可以自动对竖直方向进行修正，以消除竖
轴倾斜误差的影响。
b、采用同轴双速制、微动机构，使照准更加快捷、准确。
5、使用方法及步骤（见视频）
6、注意事项：1，仪器应在干燥、通风存放；
2，禁止在日光下长时间暴晒和雨淋；
小心搬运仪器，防止受震；
3，仪器不用时电池应从仪器上取出；
二、仪器部件名称：
五、角度和距离测量：
1、角度测量
2、距离测量。
拓普康数据通讯T-COM 的功能及其使用方法T-COM是拓普康测量仪器与微机之间进行双向数据通讯的软件，其版本是2003年的最新版本，可以在Windows 95/98/NT/XP/2000下运行（该软件可在拓普康网站下载、安装）。
T-COM软件的主要功能有：（1）将仪器内的数据文件下载到微机上；（2）将微机上的数据文件与编码库文件传送到仪器内；（3）进行全站仪数据格式GTS-210/220/310与SSS(GTS-600/700/710/800)之间的转换以及数字水准仪原始观测数据格式到文本格式的转换。
一、电脑与全站仪的连接（以我公司GPT-3002LNC仪器为例）1、先在电脑上安装全站仪传输线的驱动程序“PL-2303 Driver ”，然后将传输线连接电脑和全站仪。
2、电脑上设置通讯端口：A、桌面上右键点击“我的电脑”选择“属性”项B、点击“硬件”标签C、点击端口（com和LPT）前的+号展开该项如上右图所示，电脑发现了该传输线硬件，但是端口号是“COM5”（有时可能不是5，是其他的号，若为1或2，后面步骤可省略），因为T_COM软件传输只认“COM1”和“COM2”，所以需要将该“COM5”设置为“COM1”或“COM2”，建议设置为“COM2”。
现在右键点击“Prolific USB-to-Serial Comm Port (COM5)”选择“属性”项：点击端口设置标签点击高级(A)按钮点击COM端口号(P)后的箭头，选择COM2后确定这样就将端口号由“COM5”设置成了“COM2”了。
二、从全站仪上下载数据至电脑的操作1、全站仪上设置通讯参数；在测角模式下，按 MENU 键显示主菜单按F3 [存储管理]，进入存储管理1/3菜单按F4 [翻页] 两次，进入存储管理3/3菜单按F1 [数据通讯]，进入数据传输菜单按F1 [GTS 格式]，进入数据传输菜单按F3 [通讯参数]，进入通讯参数设置按F1，进入通讯协议设置界面按F2，将通讯协议设置为“无”，即方括号 [ ] 位于[F2：无]上按F4 [回车]，保存设置，页面返回参数设置页面。
