余热锅炉组成及工作过程余热锅炉是利用工业炉窑炉排放烟气中的高温烟气余热进行回收利用的一种设备。
余热锅炉通过将烟气中的热能转化为水蒸气或热水的形式，用于加热介质或发电，以达到节能减排的目的。
余热锅炉的组成主要包括锅炉本体、炉排、烟气系统、节能设备、控制系统等。
1.锅炉本体：锅炉本体是余热锅炉的核心部分，通过吸收烟气中的热量来产生热能。
常见的余热锅炉有烟管式余热锅炉和水管式余热锅炉两种。
烟管式余热锅炉通过烟管中流动的水吸收热量，水管式余热锅炉主要通过水管中流动的水吸收热量。
2.炉排：炉排是将燃料置于上面进行燃烧的部分，可以是机械炉排、链条炉排、振动炉排等。
炉排的作用是将燃料均匀分布，并将燃烧产生的烟气和余热均匀地送到余热锅炉的各个部分。
3.烟气系统：烟气系统由烟道、排烟风机、除尘器等组成。
烟道负责将炉排产生的烟气输送到余热锅炉的燃烧区域，排烟风机负责排出燃烧后的烟气，除尘器则用于净化烟气中的颗粒物和污染物，以保护环境。
4.节能设备：余热锅炉通常还会配备一些节能设备，如过热器、空气预热器、烟气再循环系统等。
过热器可以进一步提高锅炉工作压力和温度，提高热能利用效率；空气预热器通过预先加热给锅炉供应的空气，减少燃料的消耗；烟气再循环系统可以将部分烟气重新注入燃烧区域，提高燃烧温度和热效率。
5.控制系统：控制系统是余热锅炉的智能化管理和控制中心，主要包括仪表仪控系统、调度控制系统、自动控制系统等。
通过精确的测量和控制，能够实时监测锅炉运行状态，调整操作参数，使锅炉运行更加安全、稳定和高效。
余热锅炉的工作过程如下：1.燃料燃烧：燃料经过炉排进入燃烧区域，与空气混合后发生燃烧。
燃烧过程中产生大量热量和烟气。
2.烟气传递：燃烧后的烟气通过烟道传递到余热锅炉的各个部分。
在传递过程中，烟气的温度逐渐降低，烟气中的热量逐渐被吸收。
3.热能吸收：烟气通过余热锅炉的炉管或烟管，将烟气中的热量传递给其中的水或介质。
水或介质吸收热量后转化为蒸汽或热水，此过程称为热能吸收。
余热锅炉设备与运行
余热锅炉是一种利用工业生产过程中产生的余热进行发电或供热的设备。
它可以将高温烟气中的热能转化为电能或热能，实现能源的回收和利用，具有节能减排、降低生产成本等优点。
下面是余热锅炉的设备和运行方面的一些介绍：
1. 设备组成：余热锅炉通常由烟道、燃烧室、过热器、再热器、省煤器、烟囱等组成。
其中，烟道是连接燃烧室和烟囱的管道，燃烧室是燃料燃烧的地方，过热器和再热器用于提高烟气温度，省煤器用于减少燃料消耗。
2. 运行方式：余热锅炉的运行方式通常分为两种，即直接空冷和间接热交换。
直接空冷是将高温烟气通过空气冷却器直接冷却，将热能转化为电能；间接热交换是通过热交换器将烟气的热能传递给水或蒸汽，然后再通过发电机将热能转化为电能。
3. 运行管理：余热锅炉的运行管理包括设备维护、燃料供应、烟气排放等方面。
设备维护包括定期检查、清洗和更换设备部件，确保设备正常运行；燃料供应包括保证燃料供应的稳定和质量；烟气排放需要符合环保标准，确保对环境的影响最小。
4. 优点：余热锅炉的优点包括能源回收和利用、降低生
产成本、减少环境污染、提高能源利用效率等。
总之，余热锅炉是一种重要的能源回收和利用设备，其设备和运行方面需要注意管理和维护，以确保设备的正常运行和能源的高效利用。
余热锅炉的原理介绍及其类型
余热锅炉的原理介绍及其类型如下：
原理介绍：
1. 余热锅炉是发生器、热交换器、冷凝器、蒸发器等设备的组合，主要工作原理是高温物料在余热锅炉中吸收热量，将物料状态由气态（或接近气态）转变，同时余热锅炉出口的蒸汽或热水被回收并进入汽包进行汽水分离，再循环使用。
2. 余热锅炉内的换热器有两个功能：一是对烟气进行冷却，将余热锅炉能够回收的热量传递给冷却剂；二是实现给水逐步加热、汽化的过程，在换热过程中起到扩容的作用。
类型：
1. 自然循环余热锅炉，这类锅炉依靠锅水密度差来形成循环。
2. 强制循环余热锅炉，这类锅炉以水泵为动力，形成锅水循环流动。
3. 光管式余热锅炉，其显著特点为受热面为光管，简单可靠，经济性好。
4. 翅片式余热锅炉，其显著特点为受热面管子外侧面有翅片，增大传热面积，增强传热效果。
5. 膜式余热锅炉，它由波纹板组成锅筒，烟气和工质流动方向垂直，具有结构紧凑、占地面积小和运行可靠等优点。
以上就是余热锅炉的基本原理和主要类型。
余热锅炉在工业生产和节能减排中发挥着重要作用。
余热锅炉的结构和原理一、余热锅炉的结构余热锅炉一般由锅筒、炉膛、燃烧设备、烟气道及热交换设备等组成。
1. 锅筒：余热锅炉的主要组成部分，用于容纳水和热气体。
锅筒通常采用水管式或火管式结构，以优化热传递效果。
2. 炉膛：炉膛是热燃烧空间，用于燃烧燃料产生高温烟气。
炉膛通常采用燃烧室和燃烧器等结构，以保证燃料充分燃烧并提供高温烟气。
3. 燃烧设备：燃烧设备包括燃料供给系统和风机系统。
燃料供给系统用于输送燃料到炉膛中进行燃烧，而风机系统则提供所需的空气以维持燃烧过程。
4. 烟气道：烟气道用于导出燃烧后的烟气，并将其引导至热交换设备。
烟气道通常包括烟气进口、烟气出口以及与锅筒相连的烟气侧。
5. 热交换设备：热交换设备用于将烟气中的热能转移到锅筒中的水，以产生蒸汽或热水。
热交换设备一般采用板式换热器、管壳式换热器或螺旋板换热器等形式。
二、余热锅炉的工作原理余热锅炉通过利用工业生产过程中产生的余热，将其转化为热能供应给其他设备或系统。
1. 燃料燃烧：余热锅炉首先将燃料供给到炉膛中，燃烧产生高温烟气。
燃料可以是煤、油、气等不同形式的能源。
2. 烟气通过烟气道：烟气从炉膛中产生后，通过烟气道进入热交换设备。
烟气道的设计可以减小烟气的阻力，提高热交换效率。
3. 热能转移：烟气在热交换设备中与锅筒中的水进行热能转移。
烟气的高温热量通过与水接触，使水的温度升高，从而产生蒸汽或热水。
4. 蒸汽或热水输出：在热交换过程中，通过适当的控制和调节，将蒸汽或热水输出到需要热能的设备或系统中，从而实现热能的利用。
总之，余热锅炉利用工业生产过程中产生的烟气余热，通过热交换设备将其转化为蒸汽或热水，以满足其他设备或系统的热能需求。
同时，通过有效回收和利用烟气中的余热，可以实现能源的节约和环境的保护。
余热锅炉系统§1概论一、简述在燃气轮机内做功后排出的燃气，仍具有比较高的温度，一般在540℃左右，利用这部分气体的热能，可以提高整个装置的热效率。
通常是利用此热量加热水，使水变成蒸汽。
蒸汽可以用来推动蒸汽轮机一发电机，也可用于生产过程的加热或供生活取暖用。
对于稠油的油田可以用蒸汽直接注入油井中，以提高采油量。
根据不同的蒸汽用途，要求有相应的蒸汽压力和蒸汽温度，也就需要不同参数的产汽设备。
利用燃气轮机排气的热量来产汽的设备，称为“热回收蒸汽发生器”，表明回收了排气的热量，用英文字母HRSG来表示。
我国习惯上称为“余热锅炉，本文也采用“余热锅炉”的名称，并把燃气轮机的排气简称为“烟气”。
“余热锅炉”通常是没有燃烧器的，如果需要高压高温的蒸汽，可以在“余热锅炉”内装一个附加燃烧器。
通过燃料的燃烧使整个烟气温度升高，能够产生高参数的蒸汽。
例如某余热锅炉不装燃烧器时，入口烟气温度为500℃，装设附加燃烧器后，可使入口烟气温度达到756℃。
蒸汽的压力可以从4MPa升到10MPa，蒸汽的温度可以从450℃升到510℃，蒸汽可以供高温高压汽轮机用，从而增加了电功率输出。
目前我国油田进口的余热锅炉的蒸汽参数有：4MPa配450℃及1.4MPa配195℃（饱和蒸汽）。
前者供给中压汽轮机来发电，后者可以供生产或供生活取暖用。
注：关于多种余热锅炉，余热锅炉利用燃气轮机排气的方式，补燃问题。
二、余热锅炉的组成（一）蒸汽的生产过程图19－1是一台余热锅炉的结构示意图，从图中可以看出产汽的过程。
图19－1强制循环余热锅炉（注意蒸发器为顺流布置，即管束流向自下而上，以免上下弯头处积汽。
）从燃气轮机出口的烟气，经烟道到余热锅炉入口，烟气自下而上流动，流经过热器、两组蒸发器和省煤器，最后排入烟囱。
排烟温度约为150－180℃，烟气温度从540℃降到排烟温度，所放出的热量用来使水变成蒸汽。
进入余热锅炉的给水，其温度约为105℃左右，先进入上部的省煤器，水在省煤器内吸收热量使水温上升，水温升到略低于汽包压力下的饱和温度，就离开省煤器进入汽包。

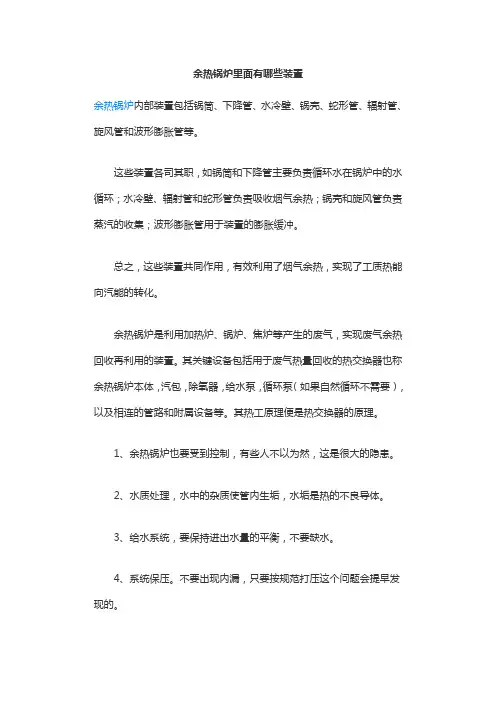

余热锅炉里面有哪些装置
余热锅炉内部装置包括锅筒、下降管、水冷壁、锅壳、蛇形管、辐射管、旋风管和波形膨胀管等。
这些装置各司其职，如锅筒和下降管主要负责循环水在锅炉中的水循环；水冷壁、辐射管和蛇形管负责吸收烟气余热；锅壳和旋风管负责蒸汽的收集；波形膨胀管用于装置的膨胀缓冲。
总之，这些装置共同作用，有效利用了烟气余热，实现了工质热能向汽能的转化。
余热锅炉是利用加热炉、锅炉、焦炉等产生的废气，实现废气余热回收再利用的装置。
其关键设备包括用于废气热量回收的热交换器也称余热锅炉本体，汽包，除氧器，给水泵，循环泵（如果自然循环不需要），以及相连的管路和附属设备等。
其热工原理便是热交换器的原理。
1、余热锅炉也要受到控制，有些人不以为然，这是很大的隐患。
2、水质处理，水中的杂质使管内生垢，水垢是热的不良导体。
3、给水系统，要保持进出水量的平衡，不要缺水。
4、系统保压。
不要出现内漏，只要按规范打压这个问题会提早发现的。
5、安全阀要动作正常。
余热锅炉的结构和工作原理余热锅炉是一种利用工业生产过程中产生的废热来产生蒸汽或热水的设备。
它将废热转化为可利用的能量，不仅减少了能源的浪费，还可以节约成本和减少环境污染。
首先，炉体是余热锅炉的主要部分，它通常由钢制或铸铁制成，用于容纳燃料和废热烟气。
炉体内还设置有燃料喷嘴、点火器和炉膛等设备，用于燃烧燃料或燃烧废气。
其次，燃烧器是余热锅炉的关键部件，它负责将燃料或废气充分燃烧，释放热能。
燃烧器通常由喷嘴、燃烧室和点火器组成。
燃料或废气在燃烧室中与空气混合，点火器将混合物点燃，产生的燃烧烟气经烟道进入换热器。
然后，烟道系统是余热锅炉用于传输烟气的管道系统。
烟道系统通常包括主烟道和辅助烟道。
主烟道负责将燃烧烟气从炉体引出，辅助烟道则用于排放烟气中的有害物质。
烟道系统的设计合理与否直接影响到余热锅炉的换热效率和安全运行。
最后，换热器是余热锅炉的核心部件，它将烟气中的热能传递给工作介质（蒸汽或热水），实现能量的转化。
换热器通常包括锅筒、管束和管板等组成部分。
烟气在换热器内部与管束中的工作介质进行换热，产生蒸汽或热水，之后通过管道输送至其他生产设备或供热系统中使用。
在工作原理方面，余热锅炉的运行主要可分为燃料燃烧过程和烟气换热过程。
首先，在燃料燃烧过程中，燃烧器将燃料或废气与空气混合，形成可燃的混合气。
点火器点燃混合气，燃料在炉膛中燃烧释放热能，产生高温的燃烧烟气。
烟气穿过烟道系统进入换热器，为下一步的换热过程做准备。
其次，在烟气换热过程中，烟气在换热器内与管束中的工作介质进行换热。
烟气的高温热量被传递给工作介质，使其温度升高，同时烟气冷却，减少了对环境的热污染。
经过换热后，烟气的温度降低，成为低温烟气，排出烟道系统。
换热器中产生的蒸汽或热水经过相应的管道输送至其他设备或供热系统中，供给工业生产或生活使用。
同时，换热器的设计和选材对余热锅炉的效率和安全运行也起着重要作用。
总的来说，余热锅炉通过合理的结构和工作原理，将废热转化为可利用的热能，不仅节约能源，减少环境污染，还为工业生产提供了经济效益和环保效益。
余热锅炉简单介绍一、什么是余热锅炉余热锅炉是综合利用工业炉余热的一种辅助设备，一般安装在烟道里面，吸收排放烟气的余热（或叫废热）产生蒸汽，并使烟气温度降低。
若不装引风机，放置余热锅炉时，其总阻力要小于烟囱抽力。
若有引风机，则因为引风机只能承受250℃以下的温度，烟气温度应降至250℃以下，一定要设置余热锅炉，才能保证整个加热炉系统的安全运行。
若余热锅炉在运行时发生故障，又没有旁通烟道，则会影响加热炉的正常运行。
余热锅炉与一般锅炉的区别就在于，余热锅炉是不需用燃料，而是利用烟气余热来产生蒸汽的锅炉，因此虽然一次投资较大，但若蒸汽能充分的利用时，则其投资最多在4～6个月内就能回收。
相对一般锅炉来讲，因余热炉烟气温度低，故要求的受热面积要比一般锅炉大很多。
余热锅炉还有如下特点：1. 热负荷不稳定，会随着生产的周期而变化。
2. 烟气中含尘量大。
3. 烟气有腐蚀性。
4. 余热锅炉的安装会受场地条件限制，另外还存在如何与前段工艺的配合问题等等。
二、余热锅炉的结构形式1. 按循环系统来分，可有强制循环和自然循环两种。
前者因要用电，设备也较多，运行成本较高，故现在比较少用。
2. 按受热面形式，主要有烟管锅炉和水管锅炉两种。
前者管内通烟气，管外通水，后者与此相反。
从综合考虑，一般多采用水管锅炉形式。
3. 从水管结构形式来看，有排管式、蛇形管式、双汽包弯管式、直排管式、斜排管式等等。
另外还有一种叫热管余热锅炉，其管内为特殊液体，并抽真空，管外通烟气上部在汽包内加热汽包内的水。
我们本次是采用的直排管式余热锅炉，结构简单，制作方便，便于操作管理。
三、余热锅炉系统流程介绍汽包→下降管→排管受热器→上升管→汽包（水消耗后给水泵补充给水）四、受热面介绍由φ89、φ108、φ133、φ159管道组成，共六组，每组重约2350kg，约88m2受热面，共重14100kg，约530 m2受热面（见排管图），可以产0.4～0.6MPa的蒸汽4～5t/h饱和蒸汽（达产正常时）。
余热锅炉的介绍余热锅炉由锅筒、活动烟罩、炉口段烟道、斜1段烟道、斜2段烟道、末1段烟道、末2段烟道、加料管（下料溜）槽、氧枪口、氮封装置及氮封塞、人孔、微差压取压装置、烟道的支座和吊架等组成。
余热锅炉共分为六个循环回路，每个循环回路由下降管和上升管组成，各段烟道给水从锅筒通过下降管引入到各个烟道的下集箱后进入各受热面，水通过受热面后产生蒸汽进入进口集箱，再由上升管引入锅筒。
各个烟道之间均用法兰连接。
1.1 锅筒锅筒上开设有供酸洗、热工测量、水位计、给水、加药、连续排污、紧急放水、安全阀、空气阀等的管座，以及人孔装置等。
锅筒设有两只弹簧安全阀；水位计两只，采用石英管式双色水位计，安全可靠，便于观察，指示正确。
在锅筒进水管孔以及其它可能出现较大温差的管孔采用套管式管座，防止管孔附近因热疲劳而产生裂纹。
锅筒内部装置设置有供汽水分离的分离装置，以及锅炉给水、加药等连接管。
锅筒配置有两个支座，一个为固定支座，一个为活动支座。
1.2 活动烟罩给水分配集箱由配水集箱和连接管组成；锅炉给水从锅筒引出由下降管引出入给水集箱，为了使集箱各部位温度不出现偏差，给水分配集箱与下集箱进水采用多根分散下降管引入。
汇集集箱由出水集箱和连接管组成，为了使集箱各部位温度不出现偏差，汽水混合物由多根连接管引入出水集箱，再由上升管引入锅筒。
活动烟罩管组由上集箱、下集箱、管组组成，上下集箱间用180根φ45×5无缝钢管连接，管间用扁钢焊接组成下部烟罩。
由于工艺的原因，活动烟罩经常需要上下移动，活动烟罩和炉口段间就存在间隙，为防止高温烟气向外泄露，在活动烟罩上部制作水封槽，采用水封的形式进行密封，为防熔渣溅入密封槽，在密封槽端部设置有挡渣板，为便于清理水箱中的杂物，在水封槽上还开设有清理手孔。
1.3 炉口段烟道：由分配集箱、下集箱、管组、上集箱组成。
锅炉给水从锅筒引出入分配集箱，为了使集箱各部位温度不出现偏差，分配集箱与下集箱进水采用分散下降管引入，水进入下集箱后分散进入132根φ42×4无缝钢管和6mm厚扁钢组成的节圆为φ2400mm的圆形烟道受热面，然后产生汽水混合物进入上集箱，由上升管引入锅筒。
余热锅炉的结构设计与布置余热锅炉型式为：无补燃、卧式烟道、单压汽水系统自然循环余热锅炉。
余热锅炉由烟道系统和余热锅炉本体两大部分组成。
此外，余热锅炉还装有压力表、温度计、水位计、安全阀、吹灰器等主要附件.一、烟道系统从燃气轮机排出的高温烟气有两路出口：一路进入余热锅炉，流过各级受热面,从主烟囱排入大气:另一路进入旁通烟囱，排入大气.余热锅炉入口烟道上装有入口挡板，旁通烟道上装有旁通挡板。
当燃气轮机工作而余热锅炉不工作时,旁通挡板开启,入口挡板关闭。
燃气轮机和余热锅炉同时工作时，旁通挡板关闭,入口挡板开启。
同时，相应调节挡板的开度可以使余热锅炉、汽轮机和燃气轮机在负荷方面更好的匹配。
入口烟道和旁通烟道都装有膨胀节,这是由于烟道受热后要伸长，会对烟道的支架产生热应力，采用膨胀节能吸收烟道的伸长量，从而减小热应力。
主烟道型式采用长方体结构，卧式烟道，长、宽、高分别为H=9m、W=2m、L=3m。
二、余热锅炉本体余热锅炉本体采用模块式结构。
经过工厂试验的各模块便于装运，可缩短现场安装工期，降低建造费用。
(一）入口过渡段烟道入口过渡段烟道内装设导流板，使烟气均匀地流入过热器段。
入口过渡段烟道由内壁面耐热不锈钢板、中间保温层和箱体钢板、外壁铝合金护板组成. （二)受热面组件受热面组件包括:过热器、蒸发器、省煤器、低压蒸发器.各组件由管束、联箱、支吊架等组成。
1、管组每个受热面组件均采用不同数量的螺旋肋片管组成特定结构的管组.选定的螺旋肋片管主要尺寸为:管束，材料为20钢；翅片材料为20钢,翅片高度=15。
5mm,翅片厚度Y=1mm,翅片节距s=5mm。
过热器受热面管组采用蛇形管组型式，管束正三角形错列布置，横向节距=76。
9mm，纵向节距=66。
6mm，横向管子根数为26，纵向管子排数为12。
蒸发器受热面管组为双集箱立式管组。
管束正三角形错列布置，横向节距=78.4mm，纵向节距=67。
9mm，横向管子根数为25/26,纵向管子排数为39，每3排一组，一共13组。
余热锅炉组成及工作过程余热锅炉是利用工业生产过程中产生的废热来产生蒸汽或热水的一种设备。
它可以将废热转化为能源，实现能源的回收利用，提高能源利用效率。
余热锅炉主要由锅炉本体、控制系统、辅助系统等组成。
下面将详细介绍余热锅炉的组成和工作过程。
1.锅炉本体：余热锅炉的锅炉本体是最核心的部分，通常由炉膛、排烟管束、水壶、给水装置、蒸汽装置等组成。
-炉膛：炉膛是燃烧过程发生的区域，主要由燃烧室、燃烧装置等组成。
废热锅炉中的燃烧室通常是为废气热交换所设计，以实现高效的热交换。
-排烟管束：排烟管束是烟气从炉膛进入的通道，通常设有螺旋状或多通道结构，以增加烟气与水之间的传热面积和传热效果。
-水壶：水壶是与炉膛直接接触的部分，其内部设置有大量的管子和水。
烟气在排烟管束中通过时，会将热量传递给水，使水升温，形成蒸汽或热水。
-给水装置：给水装置用于向水壶中补充水分，以确保水壶内水的充足和正常运行。
-蒸汽装置：蒸汽装置用于收集生成的蒸汽，并输送到需要的地方供给工业使用。
2.控制系统：余热锅炉的控制系统是保证锅炉运行平稳可靠的部分，主要包括自动控制系统和安全保护系统。
-自动控制系统：自动控制系统主要由火焰控制系统、燃料供给系统和水位控制系统等组成，通过监测和调节燃料和水的供给，保持锅炉的正常运行。
-安全保护系统：安全保护系统主要包括锅炉压力保护、水位保护、燃烧器保护等，以保证锅炉在异常情况下的安全运行。
3.辅助系统：余热锅炉的辅助系统包括给水系统、燃料供给系统、除尘系统和废气处理系统等。
-给水系统：给水系统负责将水输送到水壶中，并通过处理提高水质，防止水壶内的结垢和腐蚀等问题。
-燃料供给系统：燃料供给系统是将燃料输送到燃烧器的过程，通常包括燃料输送管道、燃料储罐等设备。
-除尘系统：除尘系统用于过滤掉炉膛中产生的烟尘颗粒，净化烟气，并保护环境。
-废气处理系统：废气处理系统用于处理烟气中的有害物质，以达到环境保护的要求。
余热锅炉的工作过程如下：1.燃料燃烧：将燃料输送到燃烧室，点燃燃料产生火焰。
余热锅炉系统简介目录一、工作原理 (2)二、系统构成 (2)1．蒸汽发生器 (2)2．省煤器 (2)3．汽包 (3)4．锅炉给水泵、除氧泵 (3)5．热力除氧器 (3)6．全自动软化水装置 (3)7．磷酸盐加药装置 (4)8．取样冷却器 (4)9．排污扩容器 (4)10．支架、平台扶梯、防雨棚 (4)11．烟道系统 (5)三、安装 (5)（一）准备工作 (5)（二）安装 (6)四、调试培训 (15)（一）煮炉 (15)（二）严密性试验 (16)（三）启动前的准备 (17)（四）系统升压 (18)（五）系统供汽 (19)（六）系统正常运行 (19)（七）停炉 (21)五、注意事项 (22)1、超压事故应急处理预案 (22)2、缺水事故应急处理预案 (22)3、满水事故应急处理预案 (23)六、安全运行的管理 (24)一、工作原理工业软化水（除盐水）经过除氧泵进入除氧器进行除氧，除氧水由给水泵输入省煤器预热然后进入汽包，除氧水通过下降管进入蒸汽发生器，除氧水吸收热量变成饱和蒸汽水，饱和蒸汽水再经上升管进入汽包，在汽包里进行水汽分离，形成165℃、0.8MPa的饱和蒸汽，其中一小部分蒸汽送至除氧器，其余蒸汽将输送至总管网进行下道工序。
二、系统构成余热锅炉由蒸气发生器、省煤器、汽包、上升管、下降管、汽水管路阀门以及配套辅机组成。
配套辅机包括锅炉钢构平台扶梯防雨棚、软化水箱、全自动软化水装置、锅炉给水泵、除氧泵、热力除氧器、磷酸盐加药装置、取样冷却器、排污扩容器、烟道系统等，以及配套电气系统。
1．蒸汽发生器热流体的热量由翅片换热管传给放热端水套管内的水(水由下降管输入)，并使其汽化，所产汽水混合物经蒸汽上升管到达汽包，经集中分离以后再经蒸汽主控阀输出。
这样由于热管不断将热量输入水套管内的水，并通过外部汽—水管道的上升及下降完成基本的汽—水循环，达到将热流体降温，并转化为蒸汽的目的。
2．省煤器热流体的热量由翅片换热管（热管）传给放热端水套管内的水，水吸收热量，使热流体降温，使套管内的水由欠饱和态达到相应压力下的饱和态，再进入汽包内参与自然（或强制）循环过程。
垃圾焚烧余热锅炉主要设备组成作用及工作工程。
垃圾焚烧余热锅炉的主要设备组成及作用
1. 垃圾焚烧炉：这是余热锅炉系统的核心设备，负责将垃圾进行高温焚烧，产生高温烟气。
2. 余热锅炉：余热锅炉是利用垃圾焚烧产生的高温烟气进行热交换，将热能转化为蒸汽或热水的设备。
它由省煤器、蒸发器和过热器等组成。
3. 省煤器：省煤器是余热锅炉的预热部分，主要作用是利用高温烟气的热量预热锅炉给水，提高给水温度，从而提高整个余热锅炉的热效率。
4. 蒸发器：蒸发器是余热锅炉的主要组成部分，它利用高温烟气的热量将水转化为蒸汽。
蒸发器通常由多组受热面组成，以充分利用烟气的热量。
5. 过热器：过热器是余热锅炉的另一重要组成部分，它的作用是将蒸汽进一步加热，使其达到更高的温度。
过热器通常布置在余热锅炉的出口处，以充分利用烟气的热量。
垃圾焚烧余热锅炉的工作过程
1. 垃圾进料：垃圾通过给料装置送入焚烧炉进行高温焚烧。
2. 高温烟气产生：垃圾在焚烧炉内经过充分燃烧，产生高温烟气。
3. 热交换：高温烟气进入余热锅炉，与受热面进行热交换，将
热量传递给锅炉给水，产生蒸汽或热水。
4. 蒸汽或热水产生：锅炉给水在受热面中不断加热，最终转化为蒸汽或热水。
5. 蒸汽或热水输送：产生的蒸汽或热水通过管道输送到用户端，供暖、供热或其他用途。
6. 烟气排放：经过热交换后的低温烟气通过烟囱排放到大气中。
余热锅炉组成及工作过程余热锅炉是一种利用工业生产中的工艺余热进行能量回收的装置。
它可以将工艺过程中产生的高温废气通过换热技术进行再利用，将废气中的热能转化为蒸汽或热水，以供生产过程中的其他用途。
下面将详细介绍余热锅炉的组成和工作过程。
一、余热锅炉的组成余热锅炉主要由以下几个部分组成：1.燃烧器：燃烧器是将燃料燃烧成热能的设备，常见的燃料有煤、燃油、天然气等。
燃烧器的设计需要根据工艺废气的特性确定，以实现有效的燃烧和废气的热能回收。
2.锅炉筒体：锅炉筒体是装载冷却水和废气的容器，通常为管式结构。
冷却水在锅炉筒体内流动，通过与废气的换热，吸收废气中的热能。
锅炉筒体应具有足够的强度和热传导性能，以确保换热效果和安全运行。
3.管束：管束是将冷却水和废气进行换热的重要部分。
通常采用螺旋管束的形式，通过管束内的螺旋管道，使冷却水与废气进行充分接触，实现换热。
管束的设计应考虑到换热面积的充分利用以及管道的结构强度，以提高换热效率和使用寿命。
4.污染物处理设备：废气中可能含有一些有害物质或固体颗粒，为防止这些物质对余热锅炉的正常运行和使用造成影响，需要配备相应的污染物处理设备，如除尘器、净化装置等。
5.辅助设备：余热锅炉还需要配备一些辅助设备，如循环泵、控制系统、安全阀、测量仪表等，以确保锅炉的安全稳定运行和效果的监测调整。
二、余热锅炉的工作过程余热锅炉的工作过程可以分为燃烧过程和换热过程两个主要阶段。
1.燃烧过程：燃烧器将燃料燃烧产生的高温烟气引入锅炉筒体，同时注入适量的空气以维持燃烧。
燃料中的热能通过燃烧转化为烟气的热能。
2.换热过程：废气中的高温烟气与锅炉内的冷却水在管束中进行换热。
烟气的热能通过管束壁传给冷却水，使冷却水升温并转化为蒸汽或热水。
同时，烟气中的烟尘和其他固体颗粒经除尘器除去，以确保烟气的洁净程度。
3.能量回收：蒸汽或热水将通过管道输送到工艺过程中的其他设备或环境中，以回收利用热能，在生产过程中提供所需的热量。
