怎么查找交换机端口对应的ip地址

根据IP地址查交换机端口的方法在一个Cisco 交换网络中间，已知某台机器的IP地址，怎样找出它相连到了哪台交换机的哪个端口上呢?接下来是小编为大家收集的根据IP地址查交换机端口的方法方法，希望能帮到大家。

根据IP地址查交换机端口的方法的方法最方便快捷的方式使使用CiscoWorks 2000 LMS网管软件的User tracking 功能，图形化界面，一目了然。

如果没有这个软件，也可以使用以下手工分析方式来找出答案:示例网络:核心交换机为6509(交换引擎SE用CatOS, MSFC运行IOS软件)1. 找出该IP所对应的MAC地址:议决检查系统的ARP缓存表可以找出某IP所对应的MAC地址。

因为ARP不能跨VLAN进行，所以相连各个VLAN的路由模块MSFC 就是最佳的选择--通常它在每一个VLAN都有一个端口(interface vlan n)，能正确地进行ARP解释。

6509MSFC#ping 10.10.1.65Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 10.10.1.65, timeout is 2 seconds:Success rate is 100 percent (5/5), round-trip min/avg/max = 1/1/4 ms6509MSFC#show arp in 10.10.1.65Internet 10.10.1.65 2 0006.2973.121d ARPA Vlan2议决以上命令，我们知道10.10.1.65的MAC地址是0006.2973.121d, 这是IOS设备的MAC地址表达方式，在CatOS中，应写为00-06-29-73-12-1d.2.在交换机上找出MAC地址所对应的端口6509SE> (enable) show cam 00-06-29-73-12-1d* = Static Entry. + = Permanent Entry. # = System Entry. R = Router Entry.X = Port Security Entry $ = Dot1x Security EntryVLAN Dest MAC/Route Des [CoS] Destination Ports or VCs / [Protocol Type]2 00-06-29-73-12-1d 9/41 [ALL]Total Matching CAM Entries Displayed =1这是不是说IP为 10.10.1.65的机器就接在端口9/41上呢?不一定。

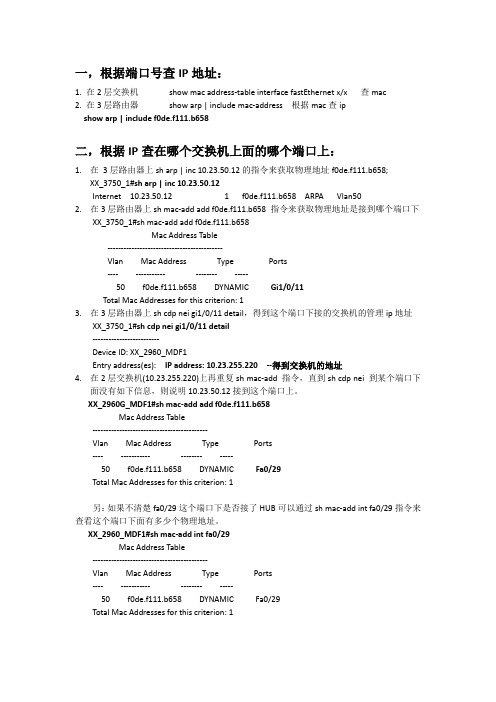

一，根据端口号查IP地址：1. 在2层交换机show mac address-table interface fastEthernet x/x 查mac2. 在3层路由器show arp | include mac-address 根据mac查ipshow arp | include f0de.f111.b658二，根据IP查在哪个交换机上面的哪个端口上：1.在3层路由器上sh arp | inc 10.23.50.12的指令来获取物理地址f0de.f111.b658;XX_3750_1#sh arp | inc 10.23.50.12Internet 10.23.50.12 1 f0de.f111.b658 ARPA Vlan502.在3层路由器上sh mac-add add f0de.f111.b658 指令来获取物理地址是接到哪个端口下XX_3750_1#sh mac-add add f0de.f111.b658Mac Address Table-------------------------------------------Vlan Mac Address Type Ports---- ----------- -------- -----50 f0de.f111.b658 DYNAMIC Gi1/0/11Total Mac Addresses for this criterion: 13.在3层路由器上sh cdp nei gi1/0/11 detail，得到这个端口下接的交换机的管理ip地址XX_3750_1#sh cdp nei gi1/0/11 detail-------------------------Device ID: XX_2960_MDF1Entry address(es): IP address: 10.23.255.220 --得到交换机的地址4.在2层交换机(10.23.255.220)上再重复sh mac-add 指令，直到sh cdp nei 到某个端口下面没有如下信息，则说明10.23.50.12接到这个端口上。

h3c交换机配置ip地址h3c交换机配置ip地址你知道h3c交换机?今天店铺就来给你介绍一h3c交换机配置ip 地址，希望你能够使用上!h3c交换机配置ip地址一、组网需求1.SwitchA为三层交换机, PC1和PC2可以通过SwitchA进行互通;2.PC1连接到SwitchA的以太网端口E1/0/1，属于VLAN10;3.PC2连接到SwitchA的以太网端口E1/0/2，属于VLAN20;4.交换机的VLAN接口10的IP地址为192.168.0.1/24，VLAN 接口20的IP地址为192.168.1.1/24，分别作为PC1(192.168.0.2/24)和PC2(192.168.1.2/24)的网关。

二、组网图三、配置步骤： V3平台配置 [SwitchA]vlan 10 //创建(进入)VLAN10 [SwitchA-vlan10]port Ethernet 1/0/1 //将E1/0/1加入到VLAN10，并退出VLAN视图[SwitchA-vlan10]quit [SwitchA]interface Vlan-interface 10 //创建(进入)VLAN接口10[SwitchA-Vlan-interface10]ip address 192.168.1.1 255.255.255.0 //为VLAN接口10配置IP地址 [SwitchA]vlan 20 //创建(进入)VLAN20 [SwitchA-vlan20]quit [SwitchA-vlan20]port Ethernet 1/0/2 //将E1/0/2加入到VLAN20[SwitchA]interface Vlan-interface 20 //创建(进入)VLAN接口20[SwitchA-Vlan-interface20]ip address 20.1.1.1 255.255.255.0 //为VLAN接口20配置IP地址。

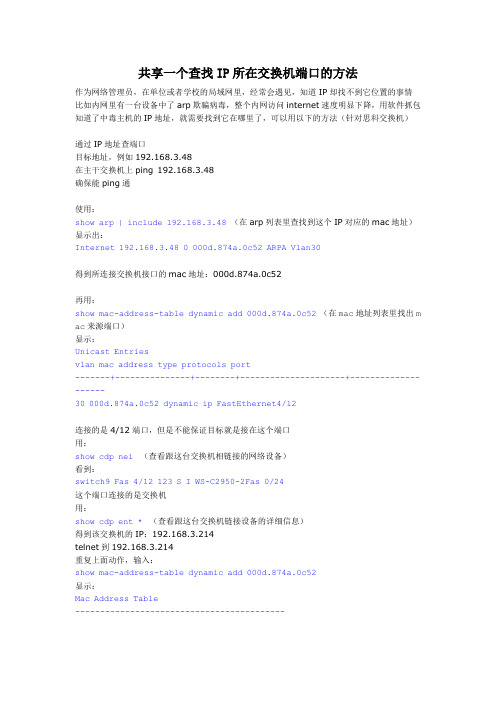

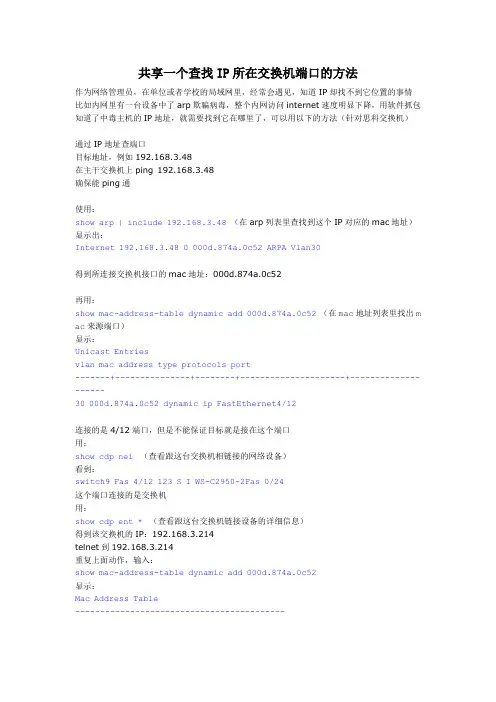

共享一个查找IP所在交换机端口的方法作为网络管理员，在单位或者学校的局域网里，经常会遇见，知道IP却找不到它位置的事情比如内网里有一台设备中了arp欺骗病毒，整个内网访问internet速度明显下降，用软件抓包知道了中毒主机的IP地址，就需要找到它在哪里了，可以用以下的方法（针对思科交换机）通过IP地址查端口目标地址，例如192.168.3.48在主干交换机上ping 192.168.3.48确保能ping通使用：show arp | include 192.168.3.48（在arp列表里查找到这个IP对应的mac地址）显示出：Internet 192.168.3.48 0 000d.874a.0c52 ARPA Vlan30得到所连接交换机接口的mac地址：000d.874a.0c52再用：show mac-address-table dynamic add 000d.874a.0c52 （在mac地址列表里找出m ac来源端口）显示：Unicast Entriesvlan mac address type protocols port-------+---------------+--------+---------------------+--------------------30 000d.874a.0c52 dynamic ip FastEthernet4/12连接的是4/12端口，但是不能保证目标就是接在这个端口用：show cdp nei（查看跟这台交换机相链接的网络设备）看到：switch9 Fas 4/12 123 S I WS-C2950-2Fas 0/24这个端口连接的是交换机用：show cdp ent *（查看跟这台交换机链接设备的详细信息）得到该交换机的IP：192.168.3.214telnet到192.168.3.214重复上面动作，输入：show mac-address-table dynamic add 000d.874a.0c52显示：Mac Address Table------------------------------------------Vlan Mac Address Type Ports---- ----------- ---- -----30 000d.874a.0c52 DYNAMIC Fa0/2Total Mac Addresses for this criterion: 1看到接口为Fa0/2，而且只有一个动态的mac地址，说明就是这个接口了目标最后被确定接在一台2950的2口上这样目标IP与交换机链接的位置就找到了，管理员可以采取相应的措施，比如关闭端口来隔绝病毒机--------------------------------------------------------------------------------------------------------------------------------------------------相反的，如果你去机房看到了某个服务器，链接在交换机的某个端口上，但是设备标签上没有任何信息，想知道服务器的IP，应该怎样做呢？看看下面的步骤：先去机房确定机器连接在交换机的哪个端口上，例如0/2口在那台交换机上用命令：show mac add显示出它的Mac Address Table从列表里找到0/2口对应有哪些mac地址例如：000d.874a.0c52 DYNAMIC Fa0/20011.5be0.dd61 DYNAMIC Fa0/20015.c510.12a3 DYNAMIC Fa0/2使用nmap软件输入例如：nmap -oX maclist.xml -sP 192.168.3.1/24的命令创建含有IP地址和mac地址的列表在列表里搜索上面的三个mac地址就能找到相应的IP地址查询结果：000d.874a.0c52 DYNAMIC Fa0/2 192.168.3.480011.5be0.dd61 DYNAMIC Fa0/2 192.168.3.84 / 0015.c510.12a3 DYNAMIC Fa0/2 192.168.3.49 / zhounianou.xxxxcom另外在交换机上使用：show ip arp H.H.H也可以看出内网IP，但是不总管用以上方法不能查出外网IP，只使用于内网，所以在使用nmap这样的软件时，主机一定是要接在搜索网段里的，可以在交换机上用show vlan 看到目标服务器所在端口是在哪个网段里以上均是我平时工作总结出来的方法，经常会用到，不光是找中毒的机器，如果哪位同行有类似的经验希望也能共享一下~~~。

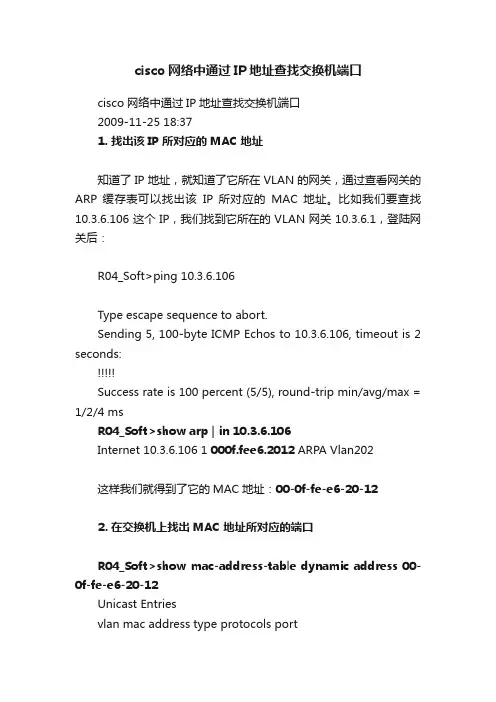

cisco网络中通过IP地址查找交换机端口cisco网络中通过IP地址查找交换机端口2009-11-25 18:371. 找出该IP 所对应的MAC 地址知道了IP地址，就知道了它所在VLAN的网关，通过查看网关的ARP 缓存表可以找出该IP 所对应的MAC 地址。

比如我们要查找10.3.6.106这个IP，我们找到它所在的VLAN网关10.3.6.1，登陆网关后：R04_Soft>ping 10.3.6.106Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 10.3.6.106, timeout is 2 seconds:Success rate is 100 percent (5/5), round-trip min/avg/max = 1/2/4 msR04_Soft>show arp | in 10.3.6.106Internet 10.3.6.106 1 000f.fee6.2012 ARPA Vlan202这样我们就得到了它的MAC地址：00-0f-fe-e6-20-122. 在交换机上找出MAC 地址所对应的端口R04_Soft>show mac-address-table dynamic address 00-0f-fe-e6-20-12Unicast Entriesvlan mac address type protocols port-------+---------------+--------+---------------------+--------------------202 000f.fee6.2012 dynamic ip,ipx,other GigabitEthernet3/3这样我们就得到了它的目标端口GigabitEthernet3/3。

我们可以看看这个端口所连设备的详细信息。

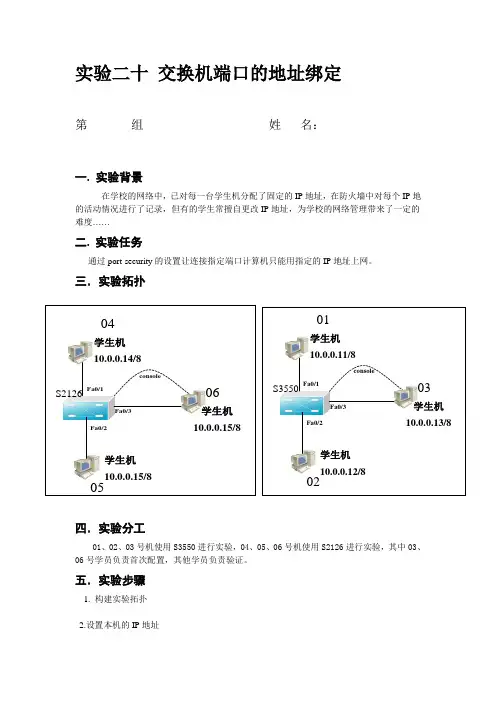

实验二十交换机端口的地址绑定第组姓名：一.实验背景在学校的网络中，已对每一台学生机分配了固定的IP地址，在防火墙中对每个IP地的活动情况进行了记录，但有的学生常擅自更改IP地址，为学校的网络管理带来了一定的难度……二. 实验任务通过port-security的设置让连接指定端口计算机只能用指定的IP地址上网。

三．实验拓扑四．实验分工01、02、03号机使用S3550进行实验，04、05、06号机使用S2126进行实验，其中03、06号学员负责首次配置，其他学员负责验证。

五．实验步骤1. 构建实验拓扑2.设置本机的IP地址01号机：10.0.0.1102号机：10.0.0.1203号机：10.0.0.1304号机：10.0.0.1405号机：10.0.0.1506号机：10.0.0.163.在CMD模式下输入：ipconfig /all，记录本机的MAC地址。

4.在交换机上作如下设置配置fa0/1的地址绑定Switch(config)#int fa0/1 进入Fa0/1口Switch(config-if)#switchport port-security 启动端口安全模式Switch(config-if)#switchport port-security maximum 1 设置该端口的最大可用地址为1] Switch(config-if)# switchport port-security mac-address 1号机的Mac地址] ip-address 10.0.0.11 设置fa0/1端口和IP地址配置fa0/2的地址绑定Switch(config)#int fa0/2 进入Fa0/2口Switch(config-if)#switchport port-security 启动端口安全模式Switch(config-if)#switchport port-security maximum 1 设置该端口的最大可用地址为1 Switch(config-if)# switchport port-security mac-address 1号机的Mac地址] ip-address 10.0.0.12 设置fa0/2端口和IP地址配置fa0/3的地址绑定Switch(config)#int fa0/3 进入Fa0/3口Switch(config-if)#switchport port-security 启动端口安全模式Switch(config-if)#switchport port-security maximum 1 设置该端口的最大可用地址为1] Switch(config-if)# switchport port-security mac-address 1号机的Mac地址] ip-address 10.0.0.13 设置fa0/1端口和IP地址5.验证●用01、02、03号机互ping ；04、05、06号机互ping●改变02、03、05、06号机的IP地址为：02：10.0.0.22/803：10.0.0.23/805：10.0.0.25/806：10.0.0.26/8再分别ping 01号机和04号机看能否ping通●通过show port-security命令查看到Port-security信息六实验结果请填入实验结果1.本小组计算机的MAC地址是：01号机：02号机：03号机：04号机：05号机：06号机：2.完成端口地址绑定后，计算机能否相互ping通？3.改变计算机的IP地址后，能否互相ping通？4.在本实验中，有没有遇到其它问题？六相关理论端口地址的绑定，是交换机中“端口安全”技术的重要功能，通过这个功能，我们可以把交换端口与指定的MAC地址和IP地址绑定，从而实现对网络的安全管理。

怎样查找ip地址怎样查找IP地址概述：在网络通信中，IP地址是一个非常重要的概念。

IP地址是一串由数字和句点组成的标识符，用于在网络上唯一标识设备。

通过查找IP地址，我们可以确定设备的位置，追踪网络流量，解决网络问题等。

本文将介绍几种常用的方法，帮助您快速查找IP地址。

一、使用命令提示符（Windows系统）：1. 打开命令提示符：按下“Win + R”键，输入“cmd”并按下“Enter”键，即可打开命令提示符。

2. 输入命令：在命令提示符窗口中，输入“ipconfig”，按下“Enter”键。

系统将列出与您的设备相关的网络适配器信息，包括IP地址、子网掩码、默认网关等。

3. 查找IP地址：找到与您当前使用的网络适配器相关的信息，其中“IPv4 地址”即为您的IP地址。

二、使用终端（Mac系统）：1. 打开终端：在“应用程序”文件夹内，找到“实用工具”，然后打开“终端”。

2. 输入命令：在终端中，输入“ifconfig”，按下“Enter”键。

系统将列出与您的设备相关的网络适配器信息，包括IP地址、子网掩码、默认网关等。

3. 查找IP地址：找到与您当前使用的网络适配器相关的信息，其中“inet”后面跟随的数字即为您的IP地址。

三、使用网络工具：1. IP查找工具：有很多在线IP查找工具可供使用。

打开浏览器，搜索“IP查找工具”，选择一个可靠的网站，并进入IP查找页面。

2. 输入IP地址：在IP查找页面上，输入需要查找的IP地址，并点击“查找”按钮。

3. 获取结果：系统将提供有关该IP地址的详细信息，包括所属地区、运营商等。

四、通过邮件头查找：1. 登录邮箱：打开您的邮箱账户，找到一封电子邮件，这封邮件的发件人是您想要查找的IP地址所属的。

2. 查看邮件头：打开这封邮件，找到设置项，并点击“查看邮件头”或“显示原始邮件”。

3. 查找IP地址：在邮件头中，寻找“Received”字段，该字段通常包含了邮件的路由信息，其中包括IP地址。

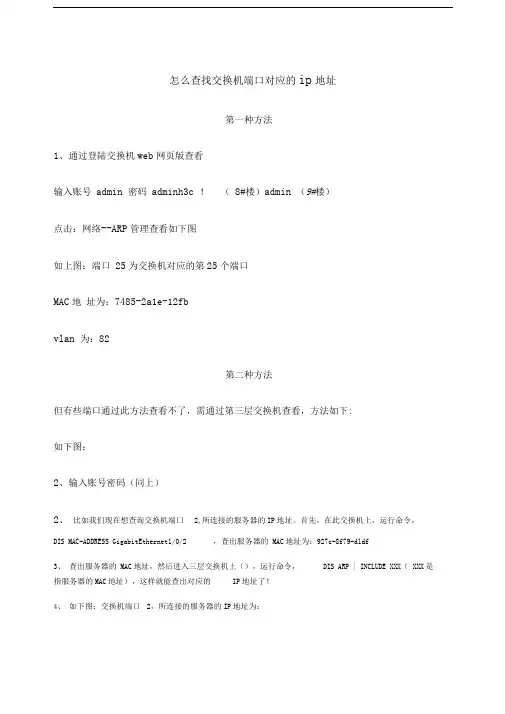

怎么查找交换机端口对应的ip地址
第一种方法
1、通过登陆交换机web网页版查看
输入账号admin 密码adminh3c ！（8#楼）admin （9#楼）
点击：网络--ARP管理查看如下图
如上图：端口25为交换机对应的第25个端口
MAC地址为：7485-2a1e-12fb
vlan 为：82
第二种方法
但有些端口通过此方法查看不了，需通过第三层交换机查看，方法如下:
如下图：
2、输入账号密码（同上）
2、比如我们现在想查询交换机端口2,所连接的服务器的IP地址。

首先，在此交换机上，运行命令，DIS MAC-ADDRESS GigabitEthernet1/0/2 ，查出服务器的MAC地址为：927c-8f79-d1df
3、查出服务器的MAC地址，然后进入三层交换机上（），运行命令，DIS ARP | INCLUDE XXX（XXX是指服务器的MAC地址），这样就能查出对应的IP地址了！
4、如下图：交换机端口2，所连接的服务器的IP地址为：。

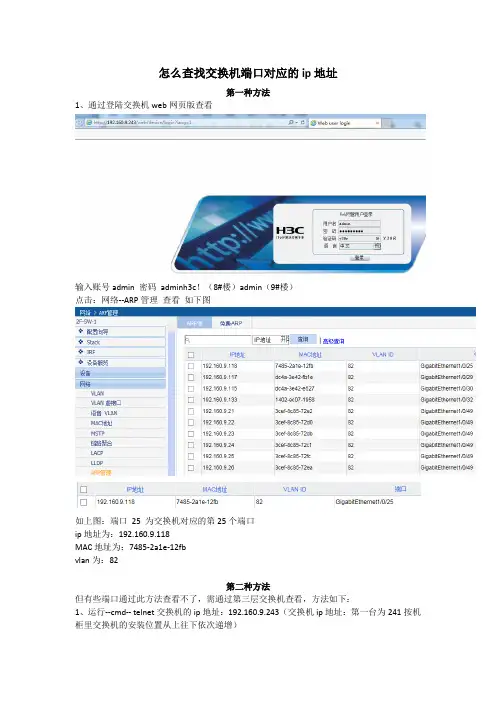

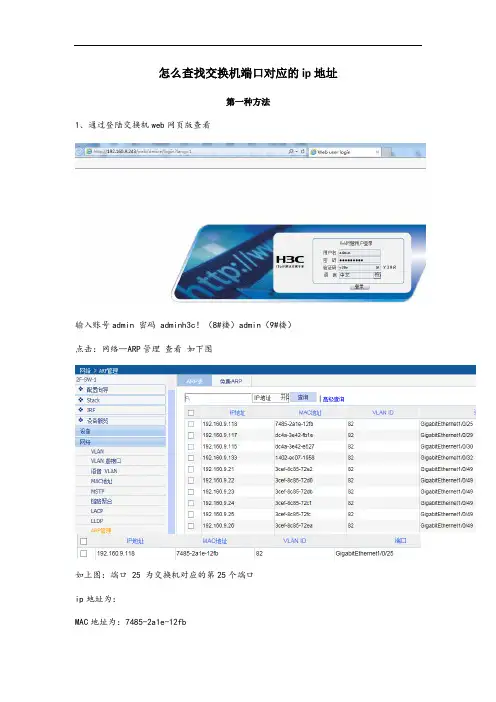

怎么查找交换机端口对应的ip地址
第一种方法
1、通过登陆交换机web网页版查看
输入账号admin 密码 adminh3c！（8#楼）admin（9#楼）
点击：网络--ARP管理查看如下图
如上图：端口 25 为交换机对应的第25个端口
ip地址为：
MAC地址为：7485-2a1e-12fb
vlan为：82
第二种方法
但有些端口通过此方法查看不了，需通过第三层交换机查看，方法如下：
1、运行--cmd-- telnet交换机的ip地址：（交换机ip地址：第一台为241按机柜里交换机的安装位置从上往下依次递增）
如下图：
2、输入账号密码（同上）
2、比如我们现在想查询交换机端口2，所连接的服务器的IP地址。

首先，在此交换机上，运行命令，DIS MAC-ADDRESS GigabitEthernet1/0/2，查出服务器的MAC地址为：927c-8f79-d1df
3、查出服务器的MAC地址，然后进入三层交换机上（telnet 密码账号同上），运行命令，
DIS ARP | INCLUDE XXX（XXX是指服务器的MAC地址），这样就能查出对应的IP地址了！
4、如下图：交换机端口2，所连接的服务器的IP地址为：。
