一、交底目的为确保光伏电站施工和运行过程中的安全，提高施工人员的安全意识，现将光伏电站施工安全技术交底如下：二、交底内容1. 施工现场安全注意事项（1）进入施工现场必须佩戴安全帽，穿防滑鞋，不得穿拖鞋、高跟鞋。
（2）施工现场应保持整洁，施工通道畅通，严禁堆放杂物。
（3）施工现场禁止吸烟、使用明火，禁止酒后作业。
（4）施工现场应设置警示标志，提醒施工人员注意安全。
2. 施工设备安全操作（1）严格遵守设备操作规程，确保设备安全运行。
（2）对设备进行定期检查、保养，发现故障及时报修。
（3）禁止非专业人员操作设备，操作人员必须经过专业培训。
3. 施工工艺安全（1）严格按照施工图纸和施工方案进行施工，确保工程质量。
（2）施工过程中，注意对施工人员进行安全教育和培训。
（3）施工过程中，确保施工人员正确佩戴个人防护用品。
4. 施工人员安全防护（1）施工人员应按照规定穿戴个人防护用品，如安全帽、安全带、防尘口罩等。
（2）施工人员应遵守操作规程，不得擅自改变施工工艺。
（3）施工人员应保持施工区域整洁，不得在施工区域乱扔垃圾。
5. 施工现场用电安全（1）施工现场用电必须由专业人员负责，确保用电安全。
（2）施工现场应设置漏电保护装置，防止触电事故发生。
（3）施工过程中，严禁私拉乱接电线，确保用电安全。
6. 起重作业安全（1）起重作业必须由专业人员进行，确保起重作业安全。
（2）起重作业前，应对起重设备进行检查，确保设备安全可靠。
（3）起重作业过程中，注意观察现场情况，确保起重作业安全。
7. 火灾预防与处理（1）施工现场应配备足够的消防器材，确保火灾发生时能够及时扑救。
（2）施工现场禁止吸烟、使用明火，防止火灾发生。
（3）火灾发生时，应立即报警，并按照消防预案进行扑救。
三、交底要求1. 施工单位应将本安全技术交底文件报送给施工人员进行学习。
2. 施工人员应认真学习安全技术交底内容，提高安全意识。
3. 施工单位应定期对施工人员进行安全技术交底，确保施工安全。
一、交底目的为确保光伏发电厂施工及运营过程中的安全，提高全员安全意识，预防安全事故的发生，特进行安全技术交底。
二、交底对象全体光伏发电厂施工及运营人员。
三、交底内容1. 施工安全（1）施工前应进行现场勘察，了解施工环境，掌握施工资料，确保施工安全。
（2）施工过程中，应严格遵守施工规范，按照操作规程进行操作，确保施工质量。
（3）施工现场应设置明显的警示标志，如：高空作业、有限空间作业、易燃易爆区域等。
（4）施工人员应佩戴个人防护用品，如：安全帽、安全带、防护眼镜、防尘口罩等。
（5）施工机械、设备应定期检查、维护，确保其正常运行。
（6）施工现场应设置消防设施，并定期检查、维护，确保其有效。
2. 运营安全（1）运营人员应熟悉光伏发电厂运行规程，掌握设备操作技能。
（2）定期对设备进行检查、维护，确保设备正常运行。
（3）加强对设备运行的监控，发现异常情况应及时处理。
（4）严格遵守操作规程，防止误操作导致设备损坏或安全事故。
（5）加强人员培训，提高安全意识和应急处理能力。
（6）定期进行应急演练，提高应对突发事件的能力。
3. 电气安全（1）电气设备应定期检查、维护，确保其绝缘性能良好。
（2）电气设备操作人员应具备相应的电气知识，严格按照操作规程进行操作。
（3）电气设备周围应设置防护设施，防止人员误触。
（4）电气设备运行过程中，应加强对电流、电压、频率等参数的监测，确保设备正常运行。
（5）电气设备发生故障时，应立即切断电源，防止事故扩大。
4. 环境保护（1）施工及运营过程中，应遵守环境保护法规，减少对环境的影响。
（2）合理处理废弃物，防止污染环境。
（3）加强绿化，美化厂区环境。
四、交底要求1. 施工及运营人员应认真听取安全技术交底，了解安全操作规程。
2. 施工及运营人员应严格遵守安全操作规程，提高安全意识。
3. 施工及运营人员应主动参与安全培训，提高自身安全素质。
4. 施工及运营人员应发现安全隐患，及时上报，共同维护光伏发电厂的安全。
光伏发电项目技术交底的管理制度使管理人员了解工程概况、技术方针、质量目标、计划安排和采取的重大措施；使施工人员了解工程概况、内容和特点，明确施工过程、施工方法、质量标准、安全措施、环保措施、节约措施和工期等。
1.1 要求技术交底必须有的放矢，内容应充实，具有针对性和指导性。
要根据施工项目的特点、环境条件、季节变化等情况确定具体的办法和方式；未经技术交底的施工项目不得施工；重大危险项目（如吊车拆卸等），在施工期内，宜逐日交底；技术交底必须有交底记录，交底人和被交底人要履行全员签字手续。
1.2 技术交底的内容1.2.1 工程总体交底内容（设计交底）1.2.2 项目工程总体交底内容（项目部交底）⑴工程规模和承包范围及主要内容。
⑵本项目工程内部施工范围划分。
⑶工程特点和设计意图。
⑷总平面布置和力能供应。
⑸主要施工程序、交叉配合和主要施工方案。
⑹综合进度和各专业配合要求。
⑺质量标准和保证措施⑻安全文明施工、职业健康和环境保护的主要目标和保证措施。
⑼技术和物资供应要求。
⑽技术检验安排。
⑾采用新技术计划。
⑿降低成本目标和主要措施。
⒀施工技术总结内容安排。
⒁其它施工注意事项1.2.3 分专业交底内容（班技术交底）⑴施工项目的内容和工作量。
⑵施工图纸解释（包括设计变更和设备材料代用情况及要求）。
⑶质量标准和特殊要求；保证质量的措施；检验、试验和质量检查验收评级依据。
⑷施工步骤、操作方法和采用新技术的操作要领。
⑸安全文明施工保证措施，职业健康和环境保护的要求及保证措施。
⑹施工记录的内容和要求。
⑺其它施工注意事项。
1.3 资料处理1.4.1 项目工程总体交底和专业交底记录交原件存档。
1.4.2 分专业交底记录随作业指导书或方案一同存档。
一、项目名称：_______光伏发电项目二、项目地点：_______三、项目概况：_______四、交底内容：1. 施工人员安全教育（1）施工人员必须经过专业培训，具备相应的技能和资质，熟悉光伏发电项目的施工流程和安全操作规程。
（2）施工人员应严格遵守国家相关法律法规、行业标准和规范，确保施工过程中的安全。
（3）施工人员应具备一定的安全意识，提高自我保护能力，确保自身和他人的安全。
2. 施工现场安全管理（1）施工现场应设置明显的安全警示标志，警示施工人员注意安全。
（2）施工现场应设置安全通道，确保人员疏散畅通。
（3）施工现场应配备必要的安全防护设施，如安全网、防护栏杆、防护盖板等。
（4）施工现场应定期进行安全检查，及时发现并消除安全隐患。
3. 电气安全（1）施工人员应熟悉电气设备的操作规程，掌握电气安全知识。
（2）电气设备应按照规定进行接地，防止漏电事故发生。
（3）施工现场严禁私拉乱接电线，确保电气线路安全。
（4）电气设备操作人员应穿戴绝缘手套、绝缘鞋等防护用品。
4. 高处作业安全（1）高处作业人员应具备相关资质，并经过专业培训。
（2）高处作业人员应穿戴安全带、安全帽等防护用品。
（3）高处作业区域应设置警戒线，禁止无关人员进入。
（4）高处作业过程中，应严格按照操作规程进行，确保作业安全。
5. 机械设备安全（1）机械设备操作人员应熟悉机械设备的使用方法和操作规程。
（2）机械设备应定期进行维护保养，确保设备正常运行。
（3）机械设备操作人员应穿戴防护用品，如安全帽、防护眼镜等。
（4）机械设备操作过程中，应确保现场环境安全，防止意外事故发生。
6. 火灾预防与应急处理（1）施工现场应配备灭火器、消防沙等消防器材。
（2）施工人员应掌握灭火器的使用方法，提高火灾自救能力。
（3）施工现场应制定火灾应急预案，确保火灾发生时能够迅速处置。
五、交底时间：_______六、交底人：_______七、参加交底人员：_______八、备注：_______九、安全责任：1. 施工单位应承担施工现场安全责任，确保施工过程中的安全。
一、交底目的为确保光伏项目施工过程中安全、有序进行，降低事故风险，提高施工人员安全意识，现将光伏项目施工过程中的安全技术进行交底。
二、交底对象所有参与光伏项目施工的施工人员、监理人员、管理人员。
三、交底内容1. 施工现场安全管理（1）施工区域划分：明确施工区域、安全通道、临时设施等位置，确保施工人员有序通行。
（2）安全警示标识：在施工区域、危险部位设置明显的安全警示标识，提醒施工人员注意安全。
（3）安全防护措施：施工人员必须佩戴安全帽、安全带、防护眼镜等个人防护用品。
2. 施工用电安全（1）电气设备：确保电气设备符合国家标准，定期进行检修和维护。
（2）线路敷设：电气线路敷设应按照规定进行，不得随意拉接临时线路。
（3）接地保护：施工用电设备必须接地，防止漏电事故发生。
3. 高处作业安全（1）高处作业平台：使用符合规定的高处作业平台，确保平台稳固。
（2）安全带：高处作业人员必须佩戴安全带，安全带应系在可靠的位置。
（3）防护栏杆：在临边、洞口等危险部位设置防护栏杆，防止坠落。
4. 施工材料及设备安全（1）材料堆放：材料堆放整齐，不得超高、超宽、超重。
（2）设备操作：操作设备前，必须熟悉设备性能及操作规程，确保操作正确。
5. 交通安全（1）施工现场道路：确保施工现场道路畅通，设置交通警示标志。
（2）车辆行驶：车辆行驶速度不得超过规定速度，注意避让行人。
（3）物料运输：物料运输时，确保物料绑扎牢固，防止坠落。
6. 火灾及应急处理（1）消防设施：施工现场配备足够的消防设施，并定期检查。
（2）火灾预防：施工过程中，注意防火，严禁吸烟、使用明火。
（3）应急处理：发生火灾时，立即启动应急预案，迅速组织人员疏散，确保人员安全。
四、交底要求1. 施工人员应认真学习安全技术交底内容，了解施工过程中可能存在的安全隐患。
2. 施工过程中，严格执行安全技术措施，确保施工安全。
3. 施工人员应互相监督，发现安全隐患及时报告。
4. 施工单位应定期组织安全技术交底，确保施工安全。

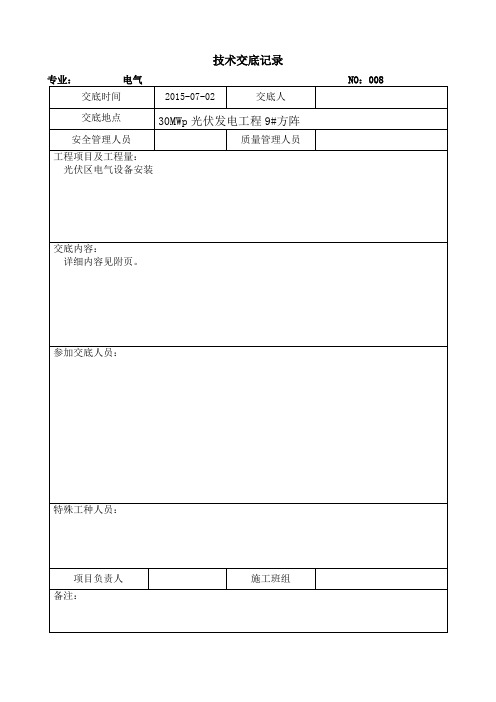

技术交底记录附页光伏区电气设备安装技术交底施工技术准备1）组织相关的专业技术人员进行施工图会审；2）编制工程进度计划及材料和设备需用计划，编制加工件的加工计划，提交详细加工图纸；3）编写主要施工作业指导书并对作业人员进行交底；4）准备好施工安装技术记录、试验报告、开箱记录等各种记录表格；5）对施工所需的设备、机具、仪器仪表进行开箱验收和交接、核对；全面检测、维修和保养，确保其能正常工作。
施工前人员准备1）现场作业人员必须戴安全帽、护目镜、穿工作服和劳保鞋，须为熟练技工，应具备相应的资质；2）施工人员应穿绝缘鞋，戴绝缘手套，用绝缘工具；3）现场作业人员与带电设备保持保持安全距离，组织参与现场作业的人员严格遵守有关安全文明施工管理制度，并学会必要的消防和防触电等意外伤害的预防和急救常识。
施工方法1、电缆管的敷设A 根据电缆敷设清单上电缆的规格、型号检查设计图纸上电缆管的内径是否符合要求，根据土建及机务的施工图核对电缆保护管的敷设位置是否正确。
依据图纸和图纸会审记录结合现场的施工进度，测量电缆管的长度、高度、弯曲半径等参数作为施工依据，确定电缆管的敷设位置、路径，统计出规格和数量，并做出预算；B 根据图纸准备施工材料，领料时检查电缆管的规格、材质符合设计要求。
电缆管无穿孔、裂缝和凹凸不平，内壁光滑，金属电缆管镀层符合设计要求，无锈蚀；C.电缆管的加工要求a.用煨弯机弯制电缆管，根据管子的直径选择合适的模子，管子弯制后不应有裂缝和明显的凹瘪现象，电缆管的弯曲半径不得小于10倍的电缆管外径，每个电缆管的弯头不应超过3个，直角弯不应超过2个；b.金属电缆管在外表涂防腐漆，镀锌管锌层剥落处涂防腐漆,电缆管内径与电缆外径之比不小于1.5倍。
D.电缆管敷设a.电缆沟至设备的电缆管敷设由电缆沟至设备直埋电缆管敷设前，应先对照机务专业图纸，搞清电机或其它设备接线盒的实际位置，可能的情况下，还应对照实际到货的设备，准确的敷设电缆管，电缆管敷设时，注意电缆管的弯曲部分不要露出地面。
一、交底目的为确保光伏发电项目施工安全，提高施工人员的安全意识和操作技能，现将光伏发电进场安全技术进行交底，请全体施工人员认真学习和执行。
二、交底内容1. 施工现场环境安全（1）现场施工区域应设置明显的警示标志，施工区域与非施工区域应明确划分。
（2）施工现场应设置安全通道，通道内不得堆放杂物，保持畅通。
（3）施工现场应设置安全防护设施，如防护网、栏杆、安全警示标志等。
2. 施工人员安全（1）施工人员必须佩戴安全帽、安全带等个人防护用品。
（2）施工人员应接受安全教育培训，了解施工现场的安全规定和操作规程。
（3）施工人员应遵守施工现场的各项规章制度，不得擅自离岗、脱岗。
3. 施工设备安全（1）施工现场所有设备应定期进行检查、维护，确保设备安全可靠。
（2）设备操作人员应熟悉设备性能、操作规程，确保操作正确。
（3）设备操作过程中，严禁操作人员离开设备，确保设备运行安全。
4. 施工材料安全（1）施工现场材料应按照设计要求堆放，不得乱堆乱放。
（2）材料堆放区域应设置警示标志，防止人员误入。
（3）材料运输过程中，应确保材料安全，不得损坏。
5. 施工用电安全（1）施工现场用电应严格执行《施工现场临时用电安全技术规范》。
（2）施工现场用电线路应采用绝缘电缆，严禁使用裸线。
（3）施工现场用电设备应定期检查，确保设备接地良好。
6. 施工高处作业安全（1）高处作业人员必须佩戴安全带，安全带应系在可靠部位。
（2）高处作业平台应牢固可靠，作业人员应确保自身安全。
（3）高处作业过程中，严禁操作人员擅自离岗、脱岗。
三、交底要求1. 施工人员应认真学习本交底内容，了解施工现场的安全规定和操作规程。
2. 施工过程中，施工人员应严格遵守安全规定，确保自身和他人安全。
3. 施工现场管理人员应加强对施工人员的安全管理，及时发现和纠正安全隐患。
4. 施工过程中，如发现安全隐患，应立即停止作业，及时上报并采取措施消除隐患。
四、交底时间本安全技术交底于[日期]进行，请全体施工人员认真学习并严格执行。
技术交底1、电池组件的运输与保管应符合制造厂的专门规定（见组件包装箱说明）。
电池组件开箱前，必须通知厂家、施工单位、业主一起到现场进行开箱检查，对照合同、设计、供货单检查组件的尺寸、品牌、合格证、技术参数、外观等，并组织做好开箱检查见证记录，检查合格后使用。
2.安装前应对檩条的型号、规格、查验是否符合设计要求、连接螺栓，檩条，连片等紧固件必须按设计要求采用热镀锌材料，镀锌层厚度不小于65μ，塑钢丝拉绳破断力不小于31KM，外包裹塑料厚度不小于1.0mm。
檩条连接螺栓配置为2平垫1平垫1螺母。
膨胀螺栓应用10×10M，一端带钩膨胀螺栓应使用10×8M，电池组件构架采用螺栓与檩条连接。
组件构成架檩条，须按设计要求间距，檩条紧固连接可靠，为保证电池板的方正，应提前对檩条进行规方，进行对角线的测量调整，保证偏差在允许范围内。
3.光伏组件构架采用七根塑钢丝绳加以固定，敷设方式为后三，左右两侧一侧两根，两侧拉线应与组件构架之间的角度应小于90度，以保证承受向下的坠力，塑钢丝绳与组件檩条连接点距端头不小于50mm，也不能过长影响美观。
敷设拉线须保证每根塑钢丝拉绳受力，，每根塑钢丝拉绳须装设花篮拉紧器用以后期调节紧固拉绳，花篮拉紧器须预留至少三分之一的调节空间。
光伏组件安装允许偏差组件之间的接线应符合以下要求：现场安装固定螺栓，拉绳膨胀钩，应固定牢靠，安装固定处无裂痕。
1）光伏组件连接数量和路径应符合设计要求。
2）光伏组件间接插件应连接牢固。
3）外接电缆同插件连接处应搪锡。
4）光伏组件进行组串连接后应对光伏组件串的开路电压和短路电流进行测试。
5）光伏组件间连接线可利用支架进行固定，并固定，并应整齐、美观。
6）同一组光伏组件或光伏组件串的正负极不应短接。
7）严禁触摸光伏组件串的金属带电部位。
8）严禁在雨中进行光伏组件的连线工作。
4、组件的安装和接线还应注意如下事项：1）组件在安装前或安装完成后应进行抽检测试，测试结果应按照规范的格式进行填写。
一、交底目的为确保光伏发电站施工和运营过程中的安全，提高施工人员的安全意识，规范操作流程，特制定本安全技术交底。
二、交底内容1. 施工现场安全（1）施工人员必须遵守国家及地方有关安全生产的法律、法规和标准，严格遵循安全技术操作规程。
（2）施工现场应设置明显的安全警示标志，并定期检查维护。
（3）施工现场应配备必要的安全防护设施，如安全网、防护栏杆、安全帽、安全带等。
（4）施工现场应设立安全通道，保持通道畅通。
2. 电气安全（1）电气设备操作人员必须具备相应的电气操作资格证书。
（2）电气设备应定期进行维护保养，确保设备运行正常。
（3）施工过程中，严禁私拉乱接电线，使用不合格的电气设备。
（4）电气设备维修、更换、调试时，必须断开电源，并挂上警示牌。
3. 高处作业安全（1）高处作业人员必须穿戴安全带、安全帽等防护用品。
（2）高处作业平台应设置安全防护栏杆，并定期检查维护。
（3）高处作业人员应严格遵守操作规程，不得擅自改变作业方式。
4. 施工现场消防安全（1）施工现场应配备足够的消防器材，并定期检查维护。
（2）施工人员应掌握消防器材的使用方法，熟悉火灾应急处理程序。
（3）施工现场严禁吸烟、使用明火，禁止存放易燃易爆物品。
5. 交通安全（1）施工现场车辆应遵守交通规则，减速慢行。
（2）施工现场道路应保持整洁，无障碍物。
（3）施工现场车辆应配备反光标识，夜间作业应开启警示灯。
6. 环境保护（1）施工现场应遵守国家环境保护法规，减少对环境的影响。
（2）施工过程中，应采取措施防止扬尘、噪声等污染。
（3）施工结束后，应进行场地清理，恢复原状。
三、交底要求1. 施工单位应将本安全技术交底内容作为施工技术文件，并报相关管理部门备案。
2. 施工单位应将安全技术交底内容传达给所有施工人员，确保施工人员熟悉并遵守。
3. 施工单位应定期对施工人员进行安全技术培训，提高施工人员的安全意识。
4. 施工单位应定期检查施工现场的安全状况，发现问题及时整改。
一、交底目的为确保光伏发电电气安装过程中的安全，防止事故发生，特进行本次安全技术交底。
二、交底对象参与光伏发电电气安装工程的所有人员。
三、交底内容1. 安全生产责任制（1）项目负责人应建立健全安全生产责任制，明确各级人员的安全职责。
（2）施工人员必须遵守国家和行业的安全操作规程，服从管理，确保安全生产。
2. 施工现场安全（1）施工现场应设置明显的安全警示标志，如：高空作业、易燃易爆、严禁烟火等。
（2）施工现场应配备必要的消防器材，如：灭火器、消防水带等。
（3）施工现场应保持通道畅通，不得堆放杂物，防止发生意外事故。
3. 电气安装安全（1）安装人员必须持证上岗，熟悉电气安装操作规程。
（2）电气设备应严格按照国家规定进行绝缘、接地处理。
（3）电气安装过程中，应严格遵守以下规定：a. 在安装电气设备前，应先切断电源，确保设备无电压。
b. 在安装过程中，应使用绝缘工具，不得接触带电体。
c. 禁止在电气设备运行中检修、维护。
d. 电气线路敷设应按照设计要求进行，不得随意更改。
e. 电气设备接地应牢固可靠，不得出现虚接现象。
4. 个人防护（1）施工人员应穿戴符合规定的个人防护用品，如：安全帽、工作服、防护眼镜、绝缘手套等。
（2）高空作业人员应佩戴安全带，并做好安全防护措施。
（3）严禁酒后作业，确保施工人员身体健康。
5. 应急处理（1）发生事故时，应立即停止作业，并采取紧急措施。
（2）迅速报警，并组织人员进行救援。
（3）保护事故现场，待有关部门到达现场后，协助调查处理。
四、交底要求1. 施工人员必须认真学习本次安全技术交底内容，确保掌握安全操作规程。
2. 施工过程中，严格执行安全技术交底要求，确保安全生产。
3. 项目负责人应定期对施工人员进行安全教育培训，提高安全意识。
4. 对违反安全技术交底要求的行为，应立即制止，并追究相关责任。
五、交底时间本次安全技术交底时间为：____年____月____日。
六、交底人交底人：____（项目负责人）七、审核人审核人：____（安全管理人员）八、备注本安全技术交底模板仅供参考，具体内容可根据实际情况进行调整。
屋顶分布式光伏发电技
术交底
Document number：WTWYT-WYWY-BTGTT-YTTYU-2018GT
技术交底
1、电池组件的运输与保管应符合制造厂的专门规定（见组件包装箱说明）。
电池组件开箱前，必须通知厂家、施工单位、业主一起到现场进行开箱检查，对照合同、设计、供货单检查组件的尺寸、品牌、合格证、技术参数、外观等，并组织做好开箱检查见证记录，检查合格后使用。
2.安装前应对檩条的型号、规格、查验是否符合设计要求、连接螺栓，檩条，连片等紧固件必须按设计要求采用热镀锌材料，镀锌层厚度不小于65μ，塑钢丝拉绳破断力不小于31KM，外包裹塑料厚度不小于。
檩条连接螺栓配置为2平垫1平垫1螺母。
膨胀螺栓应用10×10M，一端带钩膨胀螺栓应使用
10×8M，电池组件构架采用螺栓与檩条连接。
组件构成架檩条，须按设计要求间距，檩条紧固连接可靠，为保证电池板的方正，应提前对檩条进行规方，进行对角线的测量调整，保证偏差在允许范围内。
3.光伏组件构架采用七根塑钢丝绳加以固定，敷设方式为后三，左右两侧一侧两根，两侧拉线应与组件构架之间的角度应小于90度，以保证承受向下的坠力，塑钢丝绳与组件檩条连接点距端头不小于50mm，也不能过长影响美观。
敷设拉线须保证每根塑钢丝拉绳受力，，每根塑钢丝拉绳须装设花篮拉紧器用以后期调节紧固拉绳，花篮拉紧器须预留至少三分之一的调节空间。
光伏组件安装允许偏差
组件之间的接线应符合以下要求：
现场安装固定螺栓，拉绳膨胀钩，应固定牢靠，安装固定处无裂痕。
1）光伏组件连接数量和路径应符合设计要求。
2）光伏组件间接插件应连接牢固。
3）外接电缆同插件连接处应搪锡。
4）光伏组件进行组串连接后应对光伏组件串的开路电压和短路电流进行测试。
5）光伏组件间连接线可利用支架进行固定，并固定，并应整齐、美观。
6）同一组光伏组件或光伏组件串的正负极不应短接。
7）严禁触摸光伏组件串的金属带电部位。
8）严禁在雨中进行光伏组件的连线工作。
4、组件的安装和接线还应注意如下事项：
1）组件在安装前或安装完成后应进行抽检测试，测试结果应按照规范的格式进行填写。
组件安装和移动的过程中，不应拉扯导线。
组件安装时，不应
造成玻璃和背板的划伤或破损。
组件之间连接线不应承受外力。
同一组串的正负极不宜短接。
单元间组串的跨接线缆如采用架空方式敷设，宜采用PVC管进行保护。
施工人员安装组件过程中不应在组件上踩踏。
进行组件连线施工时，施工人员应配备安全防护用品。
不得触摸金属带电部位。
对组串完成但不具备接引条件的部位，应用绝缘胶布包扎好。
2）组件接地应符合下列要求：带边框的组件应将边框可靠接地。
不带边框的组件，其接地做法应符合制造厂要求。
组件接地电阻应符合设计要求。
电池组件安装
3）经“三检”合格后，才能进行光伏电池板的安装工作。
做好中间检查施工记录。
4）组件进场检验：太阳能电池板应无变形、玻璃无损坏、划伤及裂纹。
测量太阳能电池板在阳光下的开路电压，电池板输出端与标识正负应吻合。
电池板正面玻璃无裂纹和损伤，背面无划伤毛刺等；安装之前在阳光下测量单块电池板的开路电压应符合组件名牌上规定电压值。
5．组件安装
1）电池板在运输和保管过程中，应轻搬轻放，不得有强烈的冲击和振动，不得横置重压，电池板重量较重的在安装过程中应两人协同安装。
2）电池板的安装应自上而下先安装两端四块电池板，校核尺寸、水平度、对角线方正后拉通线安装中间电池板。
先安装上排电池板再安下排电池板，每块电池板的与檩条固定采用中、边压块、紧固，结合紧密端正，电池板受力均匀。
3）安装过程中必须轻拿轻放以免破坏表面的保护玻璃；将两根放线绳分别系于电池板方阵的上下两端，并将其绷紧。
以线绳为基准分别调整其余电池板，使其在一个平面内。
电池板安装必须作到横平竖直，间隙均匀，表面平整，固定牢靠。
同方阵内的电池板边线保持一致；注意电池板的接线盒的方向，采用“头对头”的安装方式，汇线位置刚好在中间，方便施工。
6光伏电池组件与光伏电池方阵
1）电池组件单块光伏电池板组成串联的组件，光伏电池方阵则是由串联后的光伏电池组件并联而成，光伏电池组件内部接线符合图纸。
2）.每户屋面由20或22片太阳能电池组件组成，其中每10或11片电池板采用串联方式组成一串，为一片太阳能电池板。
每户屋顶有两片串联组成的太阳能电池板，分两路接入一台5kv的户用组串式逆变器，构成一个发电单元。
光伏组件间接插件应连接牢固，同一组光伏组件或光伏组串的正负极不应短接。
3）组串连接完成后须用万用表测试，每串组件的开路电压，是否符合串联电池组件数相加的额定电压范围，以此确定连接正确无误后介入逆变器端口。
单串；ν×10片=ν
7．设备安装
1）逆变器与电表箱应安装在用户墙头，安装时应考虑最接近国家电网低压农网杆路处或或并网最方便的地方，（可以参考用户电表进户线路由）。
逆变器与电表箱安装高度为180cm，如有特殊情况，以安全稳固为前提，可更改安装高度。
资料须注明更改原由。
无外在条件限制逆变器、电表箱、与输入线KBG套管之间，须保持30公分固定间距，安装输入线，和输出电源线采用铝塑套管安装，且保持在同一水平位置，垂幅一致并在垂幅中心出安装先管卡以固定。
逆变器，电表箱，KBG套管，铝塑套管须敷设单独接地线，并与母线连接，连接必须使用接线端子连线。
2)箱体安装应牢固可靠，且不得遮挡组件，不得安装在易积水处，或易燃易爆处，农户牛羊牲畜棚内墙面禁止安装逆变器电表箱等电器设备。
3）组串输入线，KBG套管与铝塑套管结合和，组件方阵至房角处铝塑套管套管，房侧垂直处采用KBG套管。
套管安装须深入方阵下，不能有线外露，且管口密封严密。
8.接地装置敷设
1)可利用组件铝合金外壳，作为接闪器与光伏组件构架连接组成等电位网光伏方阵接地应连续、可靠，接地电阻应小于4Ω。
2)光伏组件边框和支架，电力电缆金属接线盒，逆变器外壳，电缆外皮
铝塑套管，KBG套管，等金属构件。
3)每组方阵应有两处垂直接地装置，埋土壤中的垂直接地装置宜采用热
锌角钢，圆钢、或圆管。
水平接地装置宜采用热镀锌扁钢或圆钢。
角钢截面积不小于290mm2，厚度不应小于4mm；圆钢直径不应小于10mm；扁截面积不
小于100mm2，厚度不应小于4mm；钢管壁厚不应小于。
4）垂直接地装置的长度宜为，垂直接地装置及水平接地装置的间距宜为5m，当受地方限制时可适当减小。
5）接地装置在土壤中的埋设深度不应小于，并宜敷设在冻土层以下，其距墙或建筑物基础不宜小于1m。
6）接地装置，组件构架至房头处，采用70铝芯电缆加设铝塑套管软连接，房侧垂直处采用镀锌扁铁连接入土接地极。
7）电缆两端与组件构架和镀锌扁铁连接头应用液压钳压制接线端子，加镀锌螺栓链接固定。
8）镀锌扁铁垂直敷设，应随墙体突出部分进行弯折角度敷设，工艺做到横平竖直。
镀锌扁铁于接地极连接采用电焊方式，
9.焊接工艺
1）1.扁钢与扁钢搭接为扁钢宽度的2倍，不少于三面施焊；
2.圆钢与圆钢的搭接为圆钢直径的6倍，双面施焊；
3.圆钢与扁钢搭接为圆钢直径的6倍，双面施焊；
4扁钢和圆钢与钢管、角钢、互相焊接时，除应在接触部位两侧施焊外，还应加圆钢搭接件；
2)焊接部位应作防腐处理。
焊口上下10mm处刷防腐沥青漆。
3）焊接接地极采用J422焊条，焊缝应饱满尔无间断，焊缝处不得有气泡，为焊透及咬边情况，焊缝处焊渣应清理干净。
4）明敷接地扁铁与接地极连接连接点以上一米应涂以黄绿相间的条纹。
用以醒目警示，每条纹长度20mm为宜。
10.组件方阵倾角
使用底座式安装固定光伏方阵应调整其倾角，41°为赤峰市最佳安装倾角，安装时保证其方阵角度在41°，前后偏差不大于2°。
内蒙古才华晶鼎新能源有限公司2017年9月17日。
