数控铣床程序编制基础及图形数字处理

数控铣床程序编制及操作数控铣床程序编制及操作数控铣床是一种高精度、高效率的机床，能够对工件进行高精度的加工，其程序编制和操作是数控加工的关键环节。

本文将从数控铣床的概念、程序编制、操作等方面进行介绍。

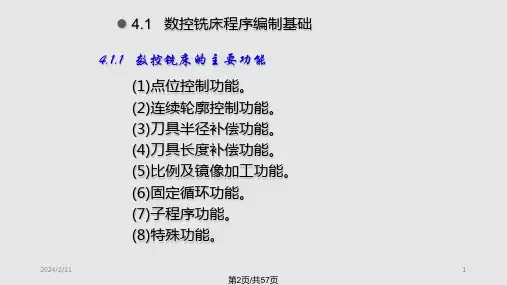

一、数控铣床的概念数控铣床是一种采用计算机控制系统的机床，能够对工件进行三维雕刻、镂空、倒角、孔加工等复杂加工。

数控铣床具有高效精密、自动化程度高等特点，可以替代传统手工加工及普通机床加工，成为重要的制造技术手段之一。

二、数控铣床程序编制数控铣床程序编制是指将加工工艺要求汇总，导入计算机中进行处理，然后生成控制加工中心的一系列加工程序。

具体流程如下：1、了解零件图纸编制加工程序之前，必须对要加工的零件图纸进行仔细分析，了解零件的几何形状、尺寸、位置及精度要求等方面。

2、确定加工工艺根据了解的要求，确定零件加工所需的加工工艺，包括加工方式、刀具类型、加工顺序及加工方式等。

3、计算参数根据零件的各项几何数据和零件加工顺序，逐步确定加工过程中所需的各个参数，如切削深度、切削速度、进给速度、刀具的路径等。

4、程序编写在加工程序编辑器中输入计算所得的加工参数，用相应的语言编写加工程序，并检查程序的正确性。

5、加工模拟对编写好的程序，进行加工模拟，查看刀具路径、零件加工状态等，以确保程序的正确性。

6、工艺文件汇总将零件图纸、加工工艺、加工参数、程序和加工模拟结果等整理在一起，形成一个工艺文件。

三、数控铣床操作数控铣床的操作需要进行详细规范的流程和过程，下面进行具体介绍：1、准备工作使用机床轴手轮进行零点调整，确定坐标系原点。

安装夹具或者卡盘固定工件，进行工件定位。

清理工作区域，检查机床各部分、夹具和工件的紧固性。

2、程序传输使用U盘或者网口将编写好的加工程序传入数控铣床。

3、加工参数输入根据工艺文件所列出的加工参数，手动输入或使用数控铣床的自动输入功能，将刀具、切削速度、进给速度等参数输入到数控铣床控制系统中。

:绍一下常用的编程指令代码。

数控铣床手工编程最实用，最简单的编程格式解析。

首先先介G指令代码G00 快速移动。

刀具从换到位置快速移动到要加工的位置。

G01 走刀加工时的进给指令，后面跟F指令，为进给速度。

如：G01 F100.已进给速度100mm每分钟进行走刀加工。

机床上加工的圆弧是PG02 顺时针圆弧走刀指令。

G03 逆时针圆弧走刀指令。

折线组成的圆弧，即由.■___很多很小的折线组成。

"G41 左刀补ITG42 右刀补G40取消刀补1G17XY"3G18 以XZ为加工平面的坐标以YZ为加工平面的坐标月G19绝对坐标指令・G90L上G91 相对坐标指令M指令代码M03 主轴正转通常情况下选择主轴正转。

M04 主轴倒转-…一M08ItM09M00fM98M99M30't'1丄冷却液开冷却液关暂停调用子程序子程序结束程序结束方向圆心坐标的增量。

对应X。

方向圆心坐标的增量。

对应Y。

方向圆心坐标的增量。

对应Z。

程序格式的讲解::整圆格式。

G02/G03 X终点丫_终点」_J_K_I:X3 J: YK Z；1打(/7如上图要在一块料上加工出一个直径30高是5的圆台。

起点位7置（，Y0 ,Z0）因为是整圆所以终点位置还是（，Y0, Z-5）。

S//|那么终点圆心相对起点的坐标是（X15,Y0,Z-5）.a丄(f©.1K 盂"k jvnk 亦、:KjvriG01 Y0 I 15 J 0 K-5.这样刀走一圈这的圆台就出,非整圆的加工。

套圆弧的加工也可以用上面那个整圆格式， 具体应用就不说了，用一下就行了。

现在说下简单的圆弧格式。

G02/G03X 终点坐标Y 终点坐标R 圆弧半径 R 为半径，圆弧大于180度为负值。

小于180是正值。

三：刀具半径补偿:G41,G42分别为左右刀补，刀补类别的辨别是沿进给方向看，刀具偏离切削轮廓的左边是左刀补，右边是右刀补。

数控铣床的程序编制数控铣床是一种非常重要的机械加工设备，它能够对各种复杂的零件进行精确的加工。

而在数控铣床的工作过程中，程序编制则是非常重要的一步。

本文将详细介绍数控铣床的程序编制过程。

一、数控铣床的概述数控铣床是一种通过计算机程序来控制铣刀的运动轨迹的机床。

数控铣床能够通过预先编好的程序，在铣刀的移动轨迹中加以控制，从而实现对工件的高精度加工。

二、数控铣床的程序编制步骤1.选择合适的编程语言在进行数控铣床的程序编制之前，需要先选择合适的编程语言。

目前常用的编程语言有G代码和M代码两种。

其中，G 代码用于控制铣刀在工件表面的轨迹，M代码用于控制铣刀的速度、旋转方向、加速度等方面的参数。

一般来说，数控铣床所需的程序编制主要是G代码的编写。

2.准确绘制零件图纸在开始编制程序之前，需要首先准确绘制出零件的图纸，确定零件的尺寸、形状、材料等方面的内容。

只有在清晰的图纸基础上才能编写出准确的加工程序。

3.将零件图纸转化为加工程序在进行加工程序编制时，需要将零件图纸转化为可被数控铣床识别的程序语言。

此时需根据零件图纸的要求，依次编制出各个工序的G代码，包括铣刀的直线和圆弧轨迹等方面的内容。

同时还需设置合适的加工参数，如铣刀的转速、进给速度、切屑推力等方面的内容。

4.进行程序调试在编写出完整的加工程序后，需要对程序进行调试。

通过对G代码程序的编辑和调整，进一步优化程序的运行效果，以保证精度和加工质量的需求。

5.进行加工经过程序调试之后，即可进行实际的加工操作。

在加工过程中需要保持监控，随时观察加工效果，及时进行调整。

三、数控铣床程序编制的注意事项1.零件图纸必须准确，加工程序必须与零件图纸一一对应。

2.在进行编程前，要先理解数控铣床的原理和操作规程，避免出现错误操作。

3.在进行加工过程中，要注意刀具的选择和合适的工件固定方式。

4.在加工过程中，要根据铣削的情况，及时对加工速度和行程进行调整。

5.加工结束后，应检查工件的质量和精度是否符合要求，如有不合格，请调整程序并重新加工。

数控铣床程序编制及操作数控铣床程序编制及操作数控铣床是一种高效、精度高、功能多样化的机床，广泛应用于各个行业。

与传统的手动铣床相比，数控铣床拥有更高的加工精度、更广泛的应用范围、更低的人力成本等优点，因此被越来越多的制造企业所采用。

数控铣床的使用需要进行程序编制和操作，下面我们就来详细介绍一下。

一、数控铣床程序编制数控铣床的程序编制通常分为以下几个步骤：1. 工件的输入首先需要在数控铣床上输入工件的程序，这可以通过直接输入坐标、打开CAD文件等方式实现。

输入后，工件将会在机床上显示。

2. 定义工件坐标系在铣削之前需要先定义工件的坐标系，这可以通过输入坐标或使用机床的坐标系功能实现。

坐标系定义好之后，机床上的刀具将以此坐标系进行移动和铣削。

3. 设定加工参数设定加工参数是程序编制的重要步骤，具体包括刀头的转速、进给速度、进给量、切削深度、铣削方向等参数。

这些参数需要根据实际加工需求进行调整，以确保加工效果满足要求。

4. 编写铣削程序在设置好加工参数后，即可开始编写铣削程序。

铣削程序通常使用G代码编写，可以通过手工输入或使用CAM软件编写。

铣削程序应包括工件坐标、加工参数和刀具路径等信息。

5. 复核和修改程序编写好程序后，需要进行复核和修改。

在复核时需要检查程序中的数值是否正确、加工路径是否符合要求、刀具路径是否合理等，以确保程序的正确性和可行性。

如有必要可以进行修改，直至满足要求。

二、数控铣床的操作数控铣床操作复杂，需要进行以下几个步骤：1. 上料和刀具更换在进行铣削操作之前，需要进行上料和刀具更换。

首先需要将待加工的工件放置到机床的工作台上，然后再将所需刀具安装到刀库中。

2. 程序加载和调试将编写好的铣削程序通过存储介质（如U盘）导入机床，并在机床上进行加载和调试。

调试包括检查程序的正确性、刀具路径是否符合要求等。

3. 开始铣削确认程序无误后，方可开始铣削操作。

首先需要将加工台臂移至合适的位置，然后进行加工。

数铣简单编程实例一、前言数控铣床是一种高精度、高效率的机床，广泛应用于汽车、航空、航天等领域。

数控铣床的编程可以通过手动编程和自动编程两种方式实现。

本文将介绍数控铣床简单编程实例，帮助读者了解数控铣床编程的基本知识和技能。

二、数控铣床编程基础知识1. 数控铣床坐标系在数控铣床上，有三个坐标轴：X轴、Y轴和Z轴。

X轴表示左右移动，Y轴表示前后移动，Z轴表示上下移动。

三个坐标轴交叉形成的平面称为XY平面。

2. G代码和M代码G代码是指机器工作时需要遵守的指令集合。

常见G代码有G00（快速定位）、G01（线性插补）、G02（圆弧插补）等。

M代码是指机器工作时需要执行的指令集合。

常见M代码有M03（主轴正转）、M04（主轴反转）、M05（主轴停止）等。

3. 坐标系原点坐标系原点是数控铣床上一个固定点，作为参照点，用来确定工件的位置。

通常情况下，坐标系原点是工件的左下角。

三、数控铣床简单编程实例下面将介绍三个数控铣床的简单编程实例，帮助读者了解数控铣床编程的基本方法。

1. 实例一：直线加工在这个实例中，我们将使用G01命令进行直线加工。

假设我们要在一块长方形铝板上加工一个圆形孔洞。

首先，在机器上安装好刀具和夹具，并将铝板夹紧。

然后使用手动模式移动刀具到铝板左下角，并设置坐标系原点。

接下来，输入以下G代码：G00 X50 Y50 Z0G01 Z-5 F100G02 X100 Y100 I25 J0 F200G02 X50 Y150 I0 J-25 F200G02 X0 Y100 I-25 J0 F200G02 X50 Y50 I0 J25 F200G01 Z0 F100以上代码表示：先将刀具移动到X=50、Y=50的位置；然后向下移动5mm，并以每分钟100毫米的速度进行插补；接着以半径为25mm、圆心坐标为（100, 100）的圆弧路径向右上方运动，并以每分钟200毫米的速度进行插补；然后以半径为25mm、圆心坐标为（50, 150）的圆弧路径向右下方运动，并以每分钟200毫米的速度进行插补；接着以半径为25mm、圆心坐标为（0, 100）的圆弧路径向左下方运动，并以每分钟200毫米的速度进行插补；最后以半径为25mm、圆心坐标为（50, 50）的圆弧路径向左上方运动，并以每分钟200毫米的速度进行插补。
