超声仪器的调节规范

仪器名称：彩色超声诊断仪HITACHI
责任人：

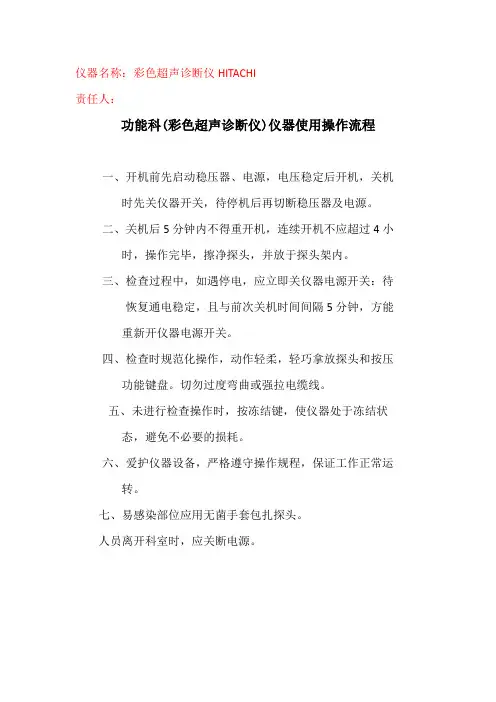

功能科(彩色超声诊断仪)仪器使用操作流程
一、开机前先启动稳压器、电源，电压稳定后开机，关机
时先关仪器开关，待停机后再切断稳压器及电源。

二、关机后5分钟内不得重开机，连续开机不应超过4小
时，操作完毕，擦净探头，并放于探头架内。

三、检查过程中，如遇停电，应立即关仪器电源开关：待
恢复通电稳定，且与前次关机时间间隔5分钟，方能
重新开仪器电源开关。

四、检查时规范化操作，动作轻柔，轻巧拿放探头和按压
功能键盘。

切勿过度弯曲或强拉电缆线。

五、未进行检查操作时，按冻结键，使仪器处于冻结状
态，避免不必要的损耗。

六、爱护仪器设备，严格遵守操作规程，保证工作正常运
转。

七、易感染部位应用无菌手套包扎探头。

人员离开科室时，应关断电源。

超声波规范超声波是一种常用于医学诊断和工业检测的非侵入性检测技术。

它利用超声波在介质中传播和反射的特性，通过接收和处理超声波的信号来获取被测物体的结构和性质信息。

超声波检测的规范主要包括以下几个方面：1. 设备规范：超声波检测设备应符合国家相关标准和规范，并经过合格的检测和校准。

设备应具备合适的超声波发射和接收功能，能够产生合适的超声波频率和幅度，并能够精确地接收和处理超声波信号。

2. 检测人员要求：超声波检测人员应具备相关专业知识和技能，并具备相关的培训和认证证书。

他们应熟悉超声波检测仪器的操作和维护，能够正确地判断和解读超声波信号，并能有效地处理和报告检测结果。

3. 检测对象准备：超声波检测前，被测物体应按照相关要求进行准备，如清洗、去除表面污物、涂抹耦合剂等。

被测物体应放置在合适的位置和测试条件下，以确保超声波传播和接收的准确性和可靠性。

4. 检测过程：超声波检测应按照相关标准和规范进行操作。

超声波发射器应正确地放置在被测物体表面，并按照预定的超声波频率和幅度进行发射。

超声波单元应正确地接收和转换超声波信号，并将信号传输给检测仪器进行处理。

检测仪器应能够对信号进行放大、滤波、增益和波形显示等处理，并可以对信号进行定量和定性分析。

5. 检测结果评估与报告：超声波检测结果应根据相关标准和规范进行评估和判定。

根据检测结果，可以对被测物体的结构、缺陷和性能进行评估和分析。

检测结果应以书面形式进行记录和报告，并包括检测日期、检测人员、被测物体的相关信息、检测方法和仪器参数、检测结果和分析、异常情况和建议等内容。

总之，超声波检测的规范是为了确保检测结果的准确性和可靠性，保证被测物体的结构和性能的完整性和安全性。

同时，遵循超声波检测的规范可以提高检测效率，降低了因操作不当而导致的误差和风险。

因此，超声波检测的规范对于医学诊断和工业检测具有重要的意义。

局部放电超声波检测仪的高级功能要求如下： a) 应具有图谱显示功能，如实时图谱、相位图谱等。 b) 应具有抗外部干扰的能力，如检测信号的硬件滤波和数字滤波等。 c) 宜具有多通道同步测量功能，通道数宜不少于 4 个，可以对不同通道的测量数据进行比对分析 。 d) 宜具有参考相位测量功能。 e) 宜具有诊断分析功能和放电源定位功能。
介质和金属件传导到电力设备外壳，并通过介质和缝隙向周围空气传播。通过在电力设备外壳或设备附 近安装的超声波传感器，可以耦合到局部放电产生的超声波信号，进而判断电力设备的局部放电情况。 接触方式主要用于变压器、GIS等电力设备的检测，其原理如图1a）所示，非接触方式主要用于开关柜、 电力电缆等电力设备的检测，其原理如图1b）所示。
8 技术要求
8.1 一般要求
8.1.1 使用环境条件
局部放电超声波检测仪的使用环境条件如下： a) 环境湿度：
传感器：-25℃∼75℃。 检测主机：-10℃∼50℃。 b) 相对湿度：0%∼85%。 c) 大气压力：80kPa∼110kPa。 8.1.2 工作电源
局部放电超声波检测仪的工作电源要求如下： a) 直流电源：5V∼28V 电池，纹波电压不大于 1%。 b) 交流电源：220（1±10%）V，频率 50（1±10%）Hz。 8.2 功能要求
1
Q/GDW 11061—2013 超声波检测仪在超声波信号激励作用下，输出电压值与激励值的比值，通常以dB(V/(m/s))为单位
表示。激励值一般选用速度单位m/s。 3.4
主谐振频率 main resonance frequency fm
在一定频率范围内，超声波检测仪灵敏度取最大值时的激励源频率。 3.5
2
Q/GDW 11061—2013

超声波深度检测仪安全操作及保养规程超声波深度检测仪在现代工业生产中有着广泛的应用，但是不当的操作和保养可能会引发各种意外事故。

在使用超声波深度检测仪之前，我们需要明确安全操作规程和保养规程，以确保设备的安全使用和延长设备寿命。

安全操作规程1. 熟悉设备说明书在使用超声波深度检测仪之前，必须先认真阅读设备说明书，并了解设备的性能、工作原理、操作方法、安全事项等内容。

2. 储存设备正确超声波深度检测仪在储存时应放在干燥、通风、无腐蚀性气体的地方或防尘箱中。

避免受潮和受损。

3.设备检查每次使用设备前都要进行检查。

检查内容包括：设备是否密封、仪器表面是否有损坏、各接线是否完好无损、电缆是否过老以及传感器是否良好等。

4.人员安全防护在操作超声波深度检测仪时，必须穿戴防护用品，如护目镜、手套等，以保证人体随时不会接触到超声波探头。

5.设备安全防护必须安装熔断开关，并负责设备负荷。

如发现设备发热、冒烟等情况应立即停止使用，检查后再次使用。

6. 数据记录在使用超声波深度检测仪进行检测时，需要做好实验记录，记录每次检测的时间、出现的问题、检测地点及具体操作方法。

保持数据清晰规范。

保养规程1. 仪器清洁超声波深度检测仪应该经常清洁保养。

可使用软布或干燥纱布轻擦屏幕和表面。

千万不要使用有腐蚀性和刮伤性的清洁剂，以防影响仪器的使用寿命。

2.激光清洁当设备超声波深度检测仪时间长了后，会产生污垢、沉淀物等杂质。

此时，可以使用激光清洗设备，特别是在传感器等灵敏部位，以保证设备的清洁。

3.保护保护探头在维护设备时，特别要注意探头用量过度以及粗糙的表面处理等问题。

另外，保持探头表面的平整度也是维护的要点。

如果Controlmax传感器表面感觉粗糙，可以使用磨料水进行打磨，适当轻轻的磨即可。

4.传感器储存由于超声波传感器操作前需要热机组装工艺，因此操作完毕后的传感器必须存储在防尘、防潮、防震的环境中，基本上不能有任何碰撞等撞击。

5.设备调整设备打开之前，应按照产品手册对产品进行参数设置，否则会导致产品使用时结果精度下降甚至无法使用。
