单片机实验报告实验一:存储器块清零或赋值一、实验目的1 熟悉存储器的读写方法,熟悉51汇编语言结构。
2 熟悉循环结构程序的编写。
3 熟悉编程环境和程序的调试。
二、实验内容指定存储器中某块的起始地址和长度,要求将其内容清零或赋值。
例如将4000H开始的10个字节内容清零或全部赋值为33H。
注意:1 文件不要用中文名称保存时不要用中文路径(目录),不要放在“桌面”上,源文件和工程要放在同一个文件夹下,文件名称和路径名称不要太长。
2 查看存储器菜单使用:窗口---数据窗口---XDATA 观察存储器内容3 查看SFR:窗口---CPU窗口查看CPU寄存器SFR4 单步执行:执行---单步执行(F8),每执行一步,查看每条语句涉及到的寄存器和存储器内容的变化结果,是否是指令所要得到的结果,如不是,检查错误原因,修改。
5利用多种执行方法和观察各种窗口调试程序,直至程序满意为止。
三、实验仪器微机、VW,WA VE6000编程环境软件,(单片机实验箱)Lab6000/Lab6000通用微控制器MCS51实验四、实验步骤1、新建工程文件。
(注意:文件不要用中文名称保存时不要用中文路径)2、编写程序。
3、运行和调试过程。
外部数据存储器(4000H为首地址的10个字节)中初始状态(随便赋值FFH):单步执行程序,观察SFR中外部地址指针的变化;全速执行程序,可以看到外部数据存储器已赋值33H:五、实验结果可以看到外部数据存储器已赋值33H:六、问题讨论本次实验能够清楚地了解存储器中数据的移动和赋值过程,通过单步执行,对于每一步的指令操作过程能够了解如何执行,查看每条语句涉及到的寄存器和存储器内容的变化结果。
同时,学习掌握汇编程序的编写和调试过程。
实验二:存储块移动一、实验目的1 熟悉51汇编语言程序结构。
2 熟悉循环结构程序的编写,进一步熟悉指令系统。
3 熟悉编程环境和程序的调试。
二、实验内容将指定源地址(3000H)和长度(10字节)的存储块移动到目的地址(3050H)。
单片机实训报告范本一、实训目的及背景本次实训的目的是通过设计和搭建一个单片机系统,理解和掌握单片机的原理和应用,培养学生的实际动手能力和解决问题的能力。
二、实训内容1. 实训环境的搭建为了进行单片机实训,我们需要搭建一个合适的实训环境。
首先,我们需要购买一台单片机开发板,它包含了单片机、外部设备接口、显示器等组件。
其次,我们需要安装开发环境,包括单片机编译器、调试器和仿真器等。
最后,我们需要准备一套实验教材,其中包含了实验指导书、实验源代码和实验报告模板等。
2. 实训实验的设计与实施根据教材的指导,我们进行了一系列的实训实验。
实验内容包括了单片机的基本原理、输入输出的控制、中断的应用、定时器的使用等。
在每个实验中,我们首先研读实验指导书,了解实验的目的和步骤。
然后,我们按照实验指导书的步骤进行实验,编写实验源代码,并通过调试器和仿真器进行调试和测试。
最后,我们整理实验结果,撰写实验报告。
3. 实训实验的总结与评估在每个实验结束后,我们进行实验总结与评估。
通过总结实验过程中遇到的问题和解决方法,我们深化了对单片机的理解和掌握。
通过评估实验结果,我们检验了自己的实际动手能力和解决问题的能力。
实验总结与评估的结果将作为实训成绩的依据。
三、实训结果与分析本次实训共进行了10个实验,涵盖了单片机的基本原理和应用。
通过实验,我们熟悉了单片机的硬件结构和软件编程,掌握了单片机的输入输出控制、中断处理和定时器应用等技术。
我们成功完成了每个实验,并获得了实验数据和实验结果。
实训结果的分析表明,我们在实验过程中遇到了一些问题,例如电路连接错误、程序逻辑错误等。
通过仔细分析问题的原因,我们找到了解决问题的方法,并进行了相应的调试和修正。
最终,我们成功解决了所有问题,并获得了正确的实验结果。
四、实训心得与收获通过本次实训,我深刻体会到了实践的重要性和乐趣。
通过动手操作和实验调试,我增强了自己的实际动手能力和解决问题的能力。

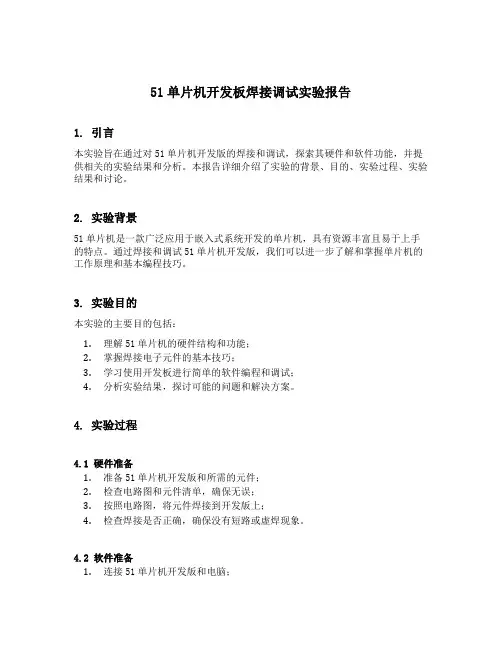

51单片机开发板焊接调试实验报告1. 引言本实验旨在通过对51单片机开发版的焊接和调试,探索其硬件和软件功能,并提供相关的实验结果和分析。
本报告详细介绍了实验的背景、目的、实验过程、实验结果和讨论。
2. 实验背景51单片机是一款广泛应用于嵌入式系统开发的单片机,具有资源丰富且易于上手的特点。
通过焊接和调试51单片机开发版,我们可以进一步了解和掌握单片机的工作原理和基本编程技巧。
3. 实验目的本实验的主要目的包括:1.理解51单片机的硬件结构和功能;2.掌握焊接电子元件的基本技巧;3.学习使用开发板进行简单的软件编程和调试;4.分析实验结果,探讨可能的问题和解决方案。
4. 实验过程4.1 硬件准备1.准备51单片机开发版和所需的元件;2.检查电路图和元件清单,确保无误;3.按照电路图,将元件焊接到开发版上;4.检查焊接是否正确,确保没有短路或虚焊现象。
4.2 软件准备1.连接51单片机开发版和电脑;2.安装并配置开发版所需的软件环境;3.打开开发板的IDE,创建一个新的工程;4.编写简单的代码,如点亮一个LED等;5.通过开发版提供的下载功能,将程序下载到单片机上;6.检查单片机是否正常工作,确认LED是否点亮。
4.3 实验调试1.检查电路连接,确保没有错误;2.分析代码,检查是否存在逻辑或语法错误;3.使用调试功能,逐行执行代码,观察每一步的执行结果;4.根据调试结果,分析问题所在,并进行修改;5.重新编译和下载程序,再次进行测试。
5. 实验结果经过以上的实验过程和调试,我们获得了以下实验结果:1.成功完成了51单片机开发版的焊接和调试;2.实现了一些简单的功能,如LED的亮灭、按键的检测等;3.检测到了一些问题,如电路连接错误、代码逻辑问题等;4.通过调试和修改,成功解决了上述问题,实现了预期的功能;5.实验结果与预期一致,证明了实验的正确性和可行性。
6. 结果分析和讨论通过本实验,我们进一步了解了51单片机的硬件和软件功能,并掌握了一些基本的焊接和调试技巧。
一、实验目的1. 熟悉单片机的硬件组成和基本工作原理。
2. 掌握单片机最小系统的搭建方法。
3. 学习使用单片机编程软件进行程序编写和调试。
4. 通过实际操作,加深对单片机应用的理解。
二、实验环境1. 实验设备:MCS-51单片机实验板、电源模块、面包板、连接线、LED灯、蜂鸣器、按键等。
2. 软件环境:Keil uVision5、Proteus仿真软件。
三、实验内容1. 点亮LED灯(1)实验目的:掌握单片机I/O口的使用,实现LED灯的点亮。
(2)实验步骤:① 将LED灯的阳极连接到单片机的P1.0口,阴极连接到GND。
② 在Keil uVision5中新建工程,编写程序如下:```cvoid main() {while (1) {P1 = 0xFF; // 点亮LED灯delay(500000); // 延时P1 = 0x00; // 熄灭LED灯delay(500000); // 延时}}③ 将程序编译并下载到单片机中,观察LED灯的点亮效果。

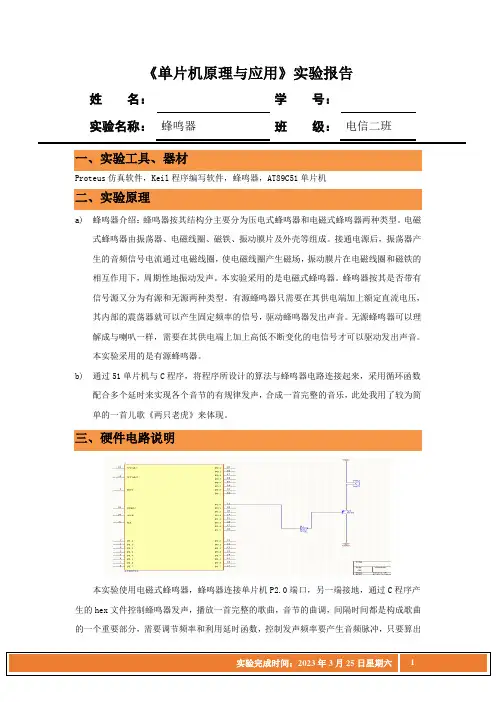

2. 蜂鸣器控制(1)实验目的:掌握单片机I/O口的使用,实现蜂鸣器的控制。
(2)实验步骤:① 将蜂鸣器的正极连接到单片机的P1.1口,负极连接到GND。
② 在Keil uVision5中编写程序如下:```cvoid main() {while (1) {P1 = 0x02; // 使能蜂鸣器delay(100000); // 延时P1 = 0x00; // 禁止蜂鸣器delay(100000); // 延时}}```③ 将程序编译并下载到单片机中,观察蜂鸣器的鸣叫效果。
3. 按键扫描(1)实验目的:掌握单片机I/O口的使用,实现按键的扫描和识别。
(2)实验步骤:① 将两个按键分别连接到单片机的P1.2和P1.3口。
② 在Keil uVision5中编写程序如下:void main() {while (1) {if (P1 & 0x04) { // 检测按键1是否按下// 执行按键1按下后的操作}if (P1 & 0x08) { // 检测按键2是否按下// 执行按键2按下后的操作}}}```③ 将程序编译并下载到单片机中,观察按键的扫描和识别效果。

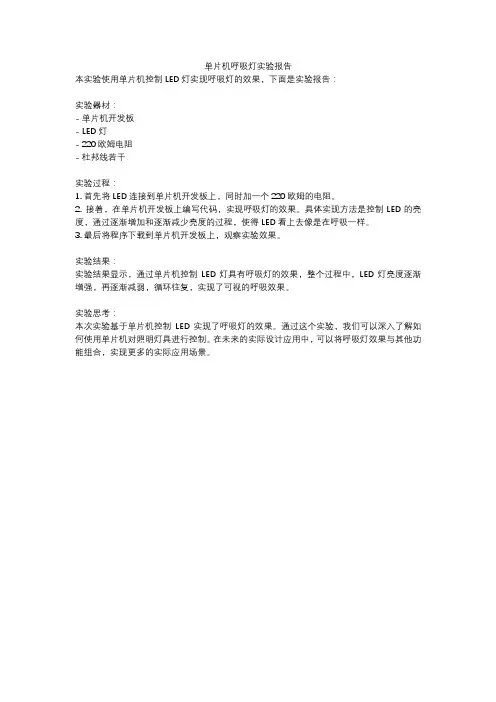

单片机呼吸灯实验报告
本实验使用单片机控制LED灯实现呼吸灯的效果,下面是实验报告:
实验器材:
- 单片机开发板
- LED灯
- 220欧姆电阻
- 杜邦线若干
实验过程:
1. 首先将LED连接到单片机开发板上,同时加一个220欧姆的电阻。
2. 接着,在单片机开发板上编写代码,实现呼吸灯的效果。
具体实现方法是控制LED的亮度,通过逐渐增加和逐渐减少亮度的过程,使得LED看上去像是在呼吸一样。
3. 最后将程序下载到单片机开发板上,观察实验效果。
实验结果:
实验结果显示,通过单片机控制LED灯具有呼吸灯的效果,整个过程中,LED灯亮度逐渐增强,再逐渐减弱,循环往复,实现了可视的呼吸效果。
实验思考:
本次实验基于单片机控制LED实现了呼吸灯的效果。
通过这个实验,我们可以深入了解如何使用单片机对照明灯具进行控制。
在未来的实际设计应用中,可以将呼吸灯效果与其他功能组合,实现更多的实际应用场景。

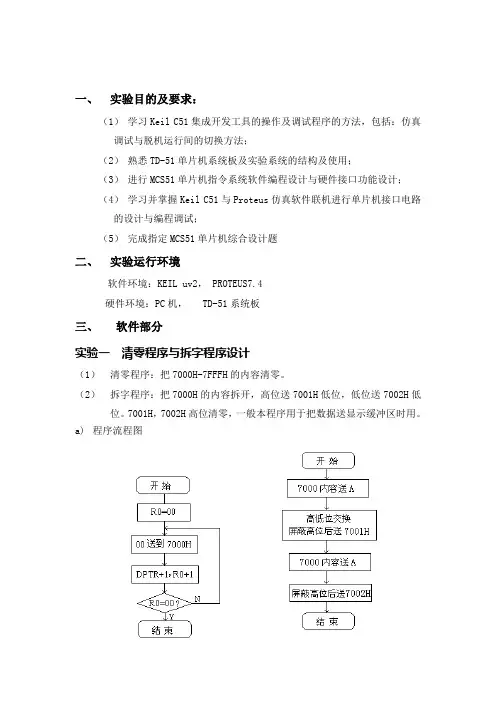

一、实验目的及要求:(1)学习Keil C51集成开发工具的操作及调试程序的方法,包括:仿真调试与脱机运行间的切换方法;(2)熟悉TD-51单片机系统板及实验系统的结构及使用;(3)进行MCS51单片机指令系统软件编程设计与硬件接口功能设计;(4)学习并掌握Keil C51与Proteus仿真软件联机进行单片机接口电路的设计与编程调试;(5)完成指定MCS51单片机综合设计题二、实验运行环境软件环境:KEIL uv2, PROTEUS7.4硬件环境:PC机, TD-51系统板三、软件部分实验一清零程序与拆字程序设计(1)清零程序:把7000H-7FFFH的内容清零。
(2)拆字程序:把7000H的内容拆开,高位送7001H低位,低位送7002H低位。
7001H,7002H高位清零,一般本程序用于把数据送显示缓冲区时用。
a)程序流程图图1 清零程序图2 拆字程序b)实验参考程序清零程序:ORG 0000HLJMP MAINORG 0100HMAIN: MOV A, #00HMOV DPTR,#7000H ;赋给首地址MOV R1,#100H ;循环次数,完成对7000H-70FFH的置一MOV R2, #10HLOOP1: MOVX @DPTR,AINC DPTRDJNZ R1,LOOP1DJNZ R2,LOOP1 ; 因为都是先减一之后再做比较,所以0FFH、0FH个数要100H、10H次SJMP $END拆字程序:ORG 0000HLJMP MAINORG 1000HMAIN:MOV DPTR,#7000HMOVX A,@DPTR ;赋值MOV R0,AANL A,#0F0H ;得到高四位SWAP AINC DPTRMOVX @DPTR,A ;高位给7001HMOV A,R0ANL A,#0FH ;得到低四位INC DPTRMOVX @DPTR,A ;低位给7002HSJMP $END实验二拼字程序与数据传送程序设计(1)拼字程序:把 7000H,7001H 的低位相拼后送人 7002H,一般本程序用于把显示缓冲区的数据取出拼装成个字节。

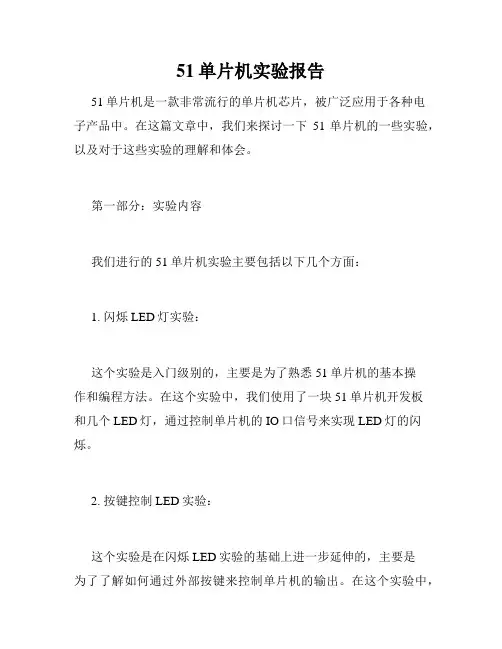

51单片机实验报告51单片机是一款非常流行的单片机芯片,被广泛应用于各种电子产品中。
在这篇文章中,我们来探讨一下51单片机的一些实验,以及对于这些实验的理解和体会。
第一部分:实验内容我们进行的51单片机实验主要包括以下几个方面:1. 闪烁LED灯实验:这个实验是入门级别的,主要是为了熟悉51单片机的基本操作和编程方法。
在这个实验中,我们使用了一块51单片机开发板和几个LED灯,通过控制单片机的IO口信号来实现LED灯的闪烁。
2. 按键控制LED实验:这个实验是在闪烁LED实验的基础上进一步延伸的,主要是为了了解如何通过外部按键来控制单片机的输出。
在这个实验中,我们运用了单片机的外部中断和定时器等功能,实现了按键控制LED灯的亮灭。
3. LCD1602显示屏实验:这个实验是为了让我们熟悉如何在51单片机中使用LCD1602液晶显示屏。
在这个实验中,我们使用了I2C总线来与LCD1602进行通信,通过向LCD1602发送命令和数据来实现字符的显示。
4. 电机驱动实验:这个实验是让我们了解如何使用51单片机来控制电机的运转。
在这个实验中,我们运用了单片机的PWM控制功能,通过改变PWM波的占空比来控制电机的转速和方向。
第二部分:实验体会通过这些实验,我对于51单片机有了更深刻的理解和体会。
在这里,我想分享一下我的一些体会。
首先,我认为51单片机具有非常强大的控制能力和灵活性。
通过编写程序,我们可以控制单片机的各种IO口、定时器、PWM输出等功能,从而实现各种复杂的控制任务。
同时,由于其能够直接操作硬件,所以可以快速响应各种外部事件,对实时性要求较高的应用场景有很好的适应性。
其次,我发现在51单片机开发中,良好的软硬件结合非常重要。
由于51单片机具有丰富的外部中断、定时器等功能,因此我们可以很好地利用这些硬件资源来实现各种功能。
同时,在编写程序时,我们也需要充分发挥51单片机的硬件优势,例如使用定时器来完成计时任务,使用外部中断来完成输入检测等等。
单片机实验报告温度的测量与显示姓名:薛博璠学号:0703110129班级:电信1101(一)实验要求1.硬件电路的单片机芯片采用AT89C51芯片,进行数据处理。
2.温度测量范围为:0-100摄氏度,测量精度正负0.1摄氏度,数据采集部分的传感器采用DS18B20芯片数字温度传感器。
3.总线驱动使用ZLG7290B 芯片,用六位七段LED 数码显示器显示测量的温度值。
4.键盘按键S1实现测量控制,按下按键S1则刷新测量的温度值。
(二)芯片介绍硬件电路的单片机芯片采用A T89C51芯片,进行数据处理。
数据采集部分的传感器采用DS18B20芯片数字温度传感器。
总线驱动使用ZLG7290B 芯片,用六位七段LED 数码显示器显示测量的温度值,键盘按键S1实现测量控制,按下按键S1则刷新测量的温度值。
系统硬件总体框图:DS18B20芯片DS18B20是由美国DALLAS 公司生产的单线数字温度传感器芯片。
与传统的热敏电阻有所不同,DS18B20可直接将被测温度转化为串行数字信号,以供单片机处理,它还具有微型化、低功率、高性能、抗干扰能力强等优点。
通过编程,DS18B20可以实现9~12位的温度读数。
信息经过单线接口送入DS18B20或从DS18B20送出,因此从微处理器到DS18B20仅需连接一条信号线和地线。
读、写和执行温度变换所需的电源可以由数据线本身提供,而不需要外部电源。
DS18B20的引脚功能:DS18B20的引脚(图7-10),其功能如表7-8所示。
DS18B2ZLG7290BAT89C5键盘 LEDS18B20的主要特点:1.采用单线技术,与单片机通信只需一个引脚;2.通过识别芯片各自唯一的产品序列号从而实现单线多挂接,简化了分布式温度检测的应用;3.实际应用中不需要外部任何器件即可实现测温;4.可通过数据线供电,电压的范围在3~5.5V;5.不需要备份电源;6.测量范围为-55~+125℃,在-10~+85℃范围内误差为0.5℃;7.数字温度计的分辨率用户可以在9位到12位之间选择,可配置实现9~12位的温度读数;8.将12位的温度值转换为数字量所需时间不超过750ms;9.用户定义的,非易失性的温度告警设置,用用户可以自行设定告警的上下限温度。

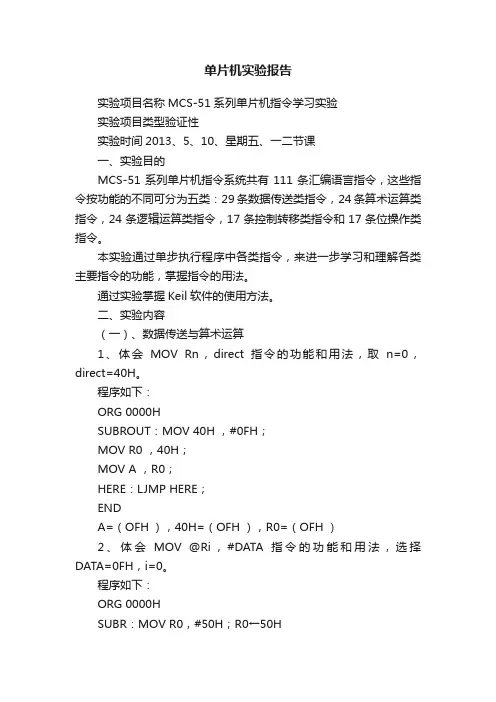

单片机实验报告实验项目名称MCS-51系列单片机指令学习实验实验项目类型验证性实验时间2013、5、10、星期五、一二节课一、实验目的MCS-51系列单片机指令系统共有111条汇编语言指令,这些指令按功能的不同可分为五类:29条数据传送类指令,24条算术运算类指令,24条逻辑运算类指令,17条控制转移类指令和17条位操作类指令。
本实验通过单步执行程序中各类指令,来进一步学习和理解各类主要指令的功能,掌握指令的用法。
通过实验掌握Keil软件的使用方法。
二、实验内容(一)、数据传送与算术运算1、体会MOV Rn,direct指令的功能和用法,取n=0,direct=40H。
程序如下:ORG 0000HSUBROUT:MOV 40H ,#0FH;MOV R0 ,40H;MOV A ,R0;HERE:LJMP HERE;ENDA=(OFH ),40H=(OFH ),R0=(OFH )2、体会MOV @Ri,#DATA指令的功能和用法,选择DATA=0FH,i=0。
程序如下:ORG 0000HSUBR:MOV R0,#50H;R0←50HMOV @R0,#0FH;(R0)←0FHMOV A,50H;A←(50H)HERE:LJMP HERE;ENDR0=(50H ),50H=(OFH ),A=(OFH )3、体会查表指令MOVC A,@A+DPTR的功能和用法。
设定40H单元中的内容为0~9之间的一个整数,用查表的方法求出它的平方值(BCD码),结果存入41H单元。
利用MOVC A,@A+DPTR指令查表程序如下:ORG 0000HSTART:MOV DPTR,#SQR;MOV A ,40H;MOVC A ,@A+DPTR;MOV 41H , A;HERE:LJMP HERE;SQR:DB 00H,01H,04H,09H,16HDB 25H,36H,49H,64H,81HEND41H=(25 )4、用加法指令ADD A,R0实现两数相加,如52H+FCH。
北京科技大学《微机原理及应用》实验报告实验内容:单片机及应用班级:智能12姓名:2015年1月5日目录实验一A VR单片机硬件开发平台 (1)一、实验目的 (1)二、实验内容 (1)三、实验所用仪表及设备 (1)四、实验步骤 (1)了解A VR系列单片机 (1)认识A VR_StudyV1.1实验板的组成模块 (2)五、思考题 (6)六、心得体会 (7)实验二A VR单片机软件开发环境 (9)一、实验目的 (9)二、实验内容 (9)三、实验所用仪表及设备 (9)四、实验步骤 (9)新建项目 (9)编译项目 (11)下载程序 (11)五、思考题 (13)六、实验现象 (13)七、遇到的问题及解决方法 (14)八、心得体会 (15)实验三I/O口操作实验 (16)一、实验目的 (16)二、实验内容 (16)三、实验所用仪表及设备 (16)四、实验步骤 (16)硬件接线图: (16)新建工程,实现实验内容1。
(17)新建工程,实现实验内容2。
(18)下载程序,观察实验现象。
(19)五、实验现象 (20)六、思考题 (21)七、遇到的问题及解决方法 (22)八、心得体会 (22)实验四数码管显示实验 (24)一、实验目的 (24)二、实验内容 (24)三、实验所用仪表及设备 (24)四、实验步骤 (24)新建项目,实现实验内容1。
(24)建立新项目,实现实验内容2。
(24)五、实验现象 (25)七、遇到的问题及解决方法 (27)八、心得体会 (27)实验五按键实验 (28)一、实验目的 (28)二、实验内容 (28)三、实验所用仪表及设备 (28)四、实验步骤 (28)新建项目 (28)五、实验现象 (29)六、思考题 (30)七、遇到的问题及解决方法 (32)八、心得体会 (32)实验六外部中断实验 (34)一、实验目的 (34)二、实验内容 (34)三、实验所用仪表及设备 (34)四、实验步骤 (34)新建项目实现实验内容 (34)新建项目实现实验内容2 (36)五、实验现象 (37)六、思考题 (38)七、遇到的问题及解决方法 (39)八、心得体会 (40)实验七定时计数器实验 (42)一、实验目的 (42)二、实验内容 (42)三、实验所用仪表及设备 (42)四、实验步骤 (42)新建工程 (42)普通模式 (43)CTC模式 (43)五、实验现象 (44)六、思考题 (44)七、遇到的问题及解决方法 (45)八、心得体会 (45)选作内容:基于A VR Mega16单片机的闹表测温仪设计 (47)一、实验目的 (47)二、功能简介 (47)三、功能细节设计 (47)实验设备 (48)端口、功能分配以及硬件连接设计 (49)六、程序结构设计 (50)七、各功能模块的具体实现 (53)九、实验心得 (56)附录源程序: (57)实验一AVR单片机硬件开发平台一、实验目的1.了解ATmega16单片机的组成。
篇一:单片机实验报告——流水灯电子信息工程学系实验报告课程名称:单片机原理及接口实验项目名称:实验2 流水灯实验时间: 2011-10-21 班级:电信092 姓名:蔡松亮学号: 910706247一、实验目的:进一步熟悉keil 仿真软件、proteus仿真软件的使用。
了解并熟悉单片机i/o口和led灯的电路结构,学会构建简单的流水灯电路。
掌握c51中单片机i/o口的编程方法和使用i/o口进行输入输出的注意事项。
二、实验原理:mcs-51系列单片机有四组8位并行i/o口,记作p0、p1、p2和p3。
每组i/o口内部都有8位数据输入缓冲器、8位数据输出锁存器及数据输出驱动等电路。
四组并行i/o端口即可以按字节操作,又可以按位操作。
当系统没有扩展外部器件时,i/o端口用作双向输入输出口;当系统作外部扩展时,使用p0、p2口作系统地址和数据总线、p3口有第二功能,与mcs-51的内部功能器件配合使用。
以p1口为例,内部结构如下图所示:图 p1口的位结构作输出时:输出0时,将0输出到内部总线上,在写锁存器信号控制下写入锁存器,锁存器的反向输出端输出1,下面的场效应管导通,输出引脚成低电平。
输出1时,下面的场效应管截止,上面的上拉电阻使输出为1。
作输入时:p1端口引脚信号通过一个输入三态缓冲器接入内部总线,再读引脚信号控制下,引脚电平出现在内部总线上。
i/o口的注意事项,如果单片机内部有程序存贮器,不需要扩展外部存贮器和i/o接口,单片机的四个口均可作i/o口使用;四个口在作输入口使用时,均应先对其写“1”,以避免误读;p0口作i/o口使用时应外接10k的上拉电阻,其它口则可不必;p2可某几根线作地址使用时,剩下的线不能作i/o口线使用;p3口的某些口线作第二功能时,剩下的口线可以单独作i/o口线使用。
三、实验环境:硬件:pc机,基本配置cpu pii以上,内存2g 软件:keil 2, proteus 7.5四、实验内容及过程:1、用proteus画流水灯电路图流程:1)、运行proteus仿真软件,单击pick from libraries,打开搜索元器件窗口,如图 1 所示:图 1 打开搜索元器件窗口2)、搜索添加元器件,如图2 所示:图2 搜索添加元器件窗口3)、添加元器件,修改元器件的参数,绘制流水灯原理图,元器件参数为c1=c2=20pf、c3=10uf;r1=r2=r3=r4=r5=r6=r7=r8=470欧姆、r9=10k欧姆;晶振=12m;vcc=5v。
单片机矩阵键盘实验实验报告
实验名称:单片机矩阵键盘实验
实验目的:掌握单片机矩阵键盘的原理和应用,能够使用单片机按键输入
实验内容:利用Keil C51软件,采用AT89C51单片机实现一个4x4的矩阵键盘,当按下任何一个按键时,将相应的键值传输到液晶显示屏上进行显示。
实验步骤:
1、搭建实验电路,将矩阵键盘与单片机相连,连接好电源正负极,然后将电路焊接成一个完整的矩阵键盘输入电路。
2、打开Keil C51软件,新建一个单片机应用工程,然后编写代码。
3、通过代码实现对矩阵键盘输入的扫描功能,当按下任何一个按键时,将相应的键值传输到液晶显示屏上进行显示。
4、编译代码,生成HEX文件,下载HEX文件到单片机中,将单片机与电源相连,然后就可以测试了。
5、测试完成后,根据测试结果修改代码,重新编译生成HEX 文件,然后下载到单片机中进行验证。
实验结果:
经过测试,实验结果良好,能够准确地输入按键的值,显示在液晶屏上。
实验感想:
通过这次实验,我深深地认识到了矩阵键盘技术的重要性以及应用价值,同时也更加深入了解单片机的工作原理和应用技术,这对我的学习和工作都有很好的帮助。
引言:随着城市交通的发展,交通灯作为交通管理的重要组成部分,起着至关重要的作用。
为了研究和实践交通灯的基本原理和实现方法,本文进行了单片机交通灯实验。
本实验通过使用单片机来模拟和控制交通灯的运行,以实现交通流畅和安全。
概述:交通灯是城市交通管理的重要组成部分,通过控制交通灯的信号变化,可以实现不同车辆和行人的交通流畅和安全。
单片机作为实验的控制器,可编程控制交通灯的运行,增强交通流畅性。
正文:一、单片机交通灯实验的背景和意义1.单片机交通灯实验的背景交通灯在城市交通管理中具有重要的地位和作用,通过控制交通灯的信号变化,可以实现车辆和行人的有序通行。
单片机交通灯实验为进一步研究交通灯原理和实现方式提供了实践基础。
2.单片机交通灯实验的意义单片机交通灯实验可以帮助学生理解并掌握交通灯的基本原理和控制方式,培养学生的创新思维和动手能力,并为进一步研究和改进交通灯系统提供参考。
二、单片机交通灯实验的设计和实施1.设计交通灯的硬件结构a.硬件元件选择和连接方式b.单片机选择和编程2.实施交通灯的控制逻辑和操作a.基本的交通灯控制逻辑b.交通灯的运行和状态转换三、单片机交通灯实验的分析和评价1.对交通流畅性的影响分析a.不同信号时间间隔对交通流量的影响b.交通灯控制方式对交通流畅性的影响2.对交通安全性的评价a.不同交通灯参数对交通安全的影响b.交通灯设施对行人安全的影响3.对实验结果的分析和总结a.实验数据的收集和处理b.结果的呈现和解释四、单片机交通灯实验的改进和优化方向1.优化交通灯的控制算法a.基于流量的自适应控制算法b.基于信号的智能预测算法2.改进交通灯的硬件设计a.使用更高效的电子元件和材料b.结合无线通信技术和传感器技术进行实时监测和控制五、单片机交通灯实验的应用和展望1.在城市交通管理中的应用前景a.提高交通流畅性和安全性的需求b.单片机交通灯技术的潜在优势2.可能的进一步研究方向a.基于互联网的智能化交通灯系统b.基于算法的全自动交通控制系统总结:通过本次单片机交通灯实验,我们对交通灯的原理和实现方法有了更深入的了解。
一、引言单片机作为一种重要的嵌入式系统核心,广泛应用于工业控制、智能家居、通信设备等领域。
为了提高学生的实践能力和工程素养,我们开展了单片机实训课程。
通过本次实训,学生们不仅学习了单片机的基本原理,还掌握了单片机的编程和硬件调试方法。
以下是本次实训的结果分析。
二、实训目的与内容1. 实训目的(1)使学生掌握单片机的基本原理和组成结构。
(2)使学生熟悉单片机的编程方法和调试技巧。
(3)培养学生动手能力和团队协作精神。
(4)提高学生解决实际问题的能力。
2. 实训内容(1)单片机基本原理和组成结构。
(2)单片机的编程语言(如C语言、汇编语言)。
(3)单片机的硬件调试方法。
(4)单片机应用系统的设计与实现。
三、实训过程1. 实训准备(1)教师讲解单片机基本原理、编程方法和调试技巧。
(2)学生预习相关教材和资料。
(3)学生熟悉实验设备和工具。
2. 实训实施(1)学生分组进行实验,每组选择一个实训项目。
(2)学生按照实训指导书的要求,完成实验任务。
(3)教师巡回指导,解答学生提出的问题。
(4)学生进行实验报告的撰写。
四、实训结果分析1. 学生掌握单片机基本原理和组成结构通过实训,学生了解了单片机的起源、发展、分类和应用领域。
同时,学生掌握了单片机的组成结构,如中央处理器(CPU)、存储器、输入/输出接口等。
2. 学生熟悉单片机的编程方法和调试技巧在实训过程中,学生学习了单片机的编程语言(如C语言、汇编语言),掌握了程序设计的基本方法。
此外,学生还学习了单片机的调试技巧,能够熟练使用调试工具进行程序调试。
3. 培养学生的动手能力和团队协作精神在实训过程中,学生需要自己动手搭建电路、编写程序、调试设备,这有助于提高学生的动手能力。
同时,学生在分组进行实验时,需要相互协作、共同解决问题,培养了团队协作精神。
4. 提高学生解决实际问题的能力在实训过程中,学生需要根据项目需求,设计电路、编写程序、调试设备,解决实际问题。
STM32实验报告一、实验目的本次实验的目的是了解并掌握STM32单片机的基本使用方法,学习如何通过编程控制STM32来完成一系列操作,包括输入输出控制、定时器控制等。
二、实验器材和材料1.STM32单片机开发板B数据线3. 开发环境:Keil uVision 5(或其他适用于STM32的编程软件)三、实验过程1. 配置开发环境:安装Keil uVision 5,并将STM32单片机开发板与计算机连接。
2.创建一个新的工程,并选择适当的芯片型号。
3.对芯片进行配置:选择适合的时钟源,设置GPIO端口等。
4.编写程序代码:根据实验要求,编写相应的程序代码。
5. 编译程序:在Keil uVision中进行编译,生成可执行文件。
6.烧录程序:将生成的可执行文件烧录到STM32单片机中。
7.调试与测试:连接各种外设并进行测试,检查程序功能的正确性。
8.实验结果分析:根据测试结果,分析并总结实验结果。
四、实验结果在本次实验中,我成功完成了以下几个实验任务:1.输入输出控制:通过配置GPIO端口为输入或输出,我成功实现了对外部开关、LED 等外设的控制。
通过读取外部开关的状态,我能够进行相应的逻辑操作。
2.定时器控制:通过配置并启动定时器,我成功实现了定时中断的功能。
可以通过定时中断来触发一系列事件,比如定时更新数码管的显示,控制电机的运动等。
3.串口通信:通过配置UART串口模块,我成功实现了与计算机的串口通信。
可以通过串口与计算机进行数据的收发,实现STM32与计算机的数据交互。
五、实验总结通过本次实验,我对STM32单片机的使用方法有了更深入的了解。
学会了如何配置GPIO端口、定时器、串口等,掌握了相应的编程技巧。
此外,还学会了如何进行调试和测试,检查程序功能的正确性。
通过实验的实际操作,我对STM32的各项功能有了更深入的理解。
需要注意的是,在实验过程中,我遇到了一些问题,比如代码编写错误、烧录问题等,但经过仔细分析和调试,最终都得到了解决。
单片机程序设计实验报告姓名:学号:专业班级:第二节课:实验一:1357,2468位置的灯交替闪烁一实验要求1357,2468位置的灯交替闪烁。
二硬件连接图与结果三原理简述程序直接控制LED各位置的灯亮灭,时间间隔简单的用了一个延时的语句。
四程序#include<reg51.h>main (){int i;P0=0XAA; //1357四个灯亮for (i=0;i<=25000;i++); //延时程序P0=0X55; //2468四个灯亮for (i=0;i<=25000;i++); //延时程序}五所遇问题与解决方式程序比较简单,没有遇到问题。
实验二:流水灯一实验要求流水灯,一个接一个的灯亮,亮到最后一个后,全部的灯亮,然后重头开始。
二硬件连接图与结果三原理简述程序定义第一个位置的灯亮,通过一个时间间隔,运用一个循环移位程序转移到下一个灯,移位7次后全部的灯亮,最后定义整个循环。
时间间隔简单的用了一个延时的语句。
因为移位时是直接补0,发送低电平不亮,所以直接移位达到要求。
四程序//流水灯#include<reg51.h>main (){int i,j;while(1){P0=0X01; //第1个灯亮for (i=0;i<=30000;i++); //延时程序for(j=0;j<=7;j++) //移位循环程序{P0=P0<<1; //移位for (i=0;i<=30000;i++); //延时程序}P0=0xff; //全亮for (i=0;i<=30000;i++); //延时程序}}五所遇问题与解决方式程序比较简单,没有遇到问题。
实验三:跑马灯一实验要求一个接一个的灯亮,前面亮过的等依旧亮,直到最后一个灯,最后重新开始,循环。
二硬件连接图与结果三原理简述程序定义第一个位置的灯亮,通过一个时间间隔,运用一个循环移位程序转移到下一个灯,移位7次后全部的灯亮,最后定义整个循环。
单片机交通灯实验报告本实验旨在通过单片机控制,实现交通信号灯的模拟,以达到以下目的:通过模拟交通信号灯的控制,理解交通信号灯的工作原理和优化交通流量的方法。
本实验采用单片机作为主控芯片,通过编程设定各个交通信号灯的亮灭时间,以模拟交通信号灯的工作。
实验中采用LED灯模拟交通信号灯,红灯表示停止,绿灯表示通行,黄灯表示警告。
通过单片机的控制,可以实现交通信号灯的顺序切换,从而达到控制交通的目的。
准备材料:单片机、LED灯(红、绿、黄三个)、电阻、杜邦线、面包板、电脑及编程软件。
搭建电路:将LED灯分别连接到单片机的P1端口,并添加电阻以保护LED灯。
使用杜邦线将单片机与电脑连接,以便进行编程。
编程:使用C语言编写程序,控制交通信号灯的亮灭时间和顺序。
程序中应包含初始化函数、主函数和延时函数等基本元素。
其中,初始化函数用于设置LED灯的初始状态;主函数用于循环读取按键输入并控制LED灯的亮灭;延时函数用于实现交通信号灯的顺序切换。
调试:将程序下载到单片机中,观察交通信号灯的实际运行情况。
如有问题,可通过调整程序中的参数或重新编写程序进行优化。
数据记录与分析:记录每次实验的数据,包括LED灯的亮灭时间、交通流量等。
分析实验数据,得出结论并提出改进意见。
在本次实验中,我们成功地实现了交通信号灯的模拟。
通过调整程序中的参数,我们观察到交通信号灯的亮灭时间和顺序对交通流量的影响。
在早高峰时段,我们将红灯时间设置为较长时间,以减缓交通压力;在平峰时段,我们将绿灯时间设置为较长时间,以加快车辆通行速度。
同时,我们也注意到黄灯设置的重要性,它能够提醒司机注意交通安全。
在实验过程中,我们还发现了一些问题,例如在某些情况下,车辆在绿灯亮起时未能及时启动,导致交通拥堵。
针对这一问题,我们建议在程序中增加一个启动提醒功能,以提醒司机及时启动车辆。
通过本次实验,我们深入了解了单片机的原理和应用,并成功地模拟了交通信号灯的工作过程。
AVR学习板测试实验报告
姓名:冯进福 班级:09机械1班 学号:0915020064
一、 测试程序目录
(1) 跑马灯1
(2) 跑马灯2
(3) 跑马灯3
(4) 蜂鸣器(Buzz.hex)
(5) 定时器数码管显示
(6) 数码管显示
(7) 数模DAC7512单片电压输出(DAC7512.hex)
(8) 1602液晶显示
(9) 12864液晶实验显示
(10) AD模数转换实验
(11) DS18B20温度数码管显示
(12) EEPROM开机记忆存储实验
(13) I2C-24C01
(14) I2C-PCF8563
(15) PCF8563T串口接收
(16) PCF8563T蜂鸣报警
(17) PCF8563T数码管显示
(18) SPI接口实验
(19) 按键实验LED显示
(20) 串口接收-24C01.hex
(21) 串口收发
(22) 看门狗实验
(23) 按键实验
二、 使用的单片机简介
1)、CPU核心板mega128,AVR单片机主芯片,内包含有:128K Flash、4K SRAM、
4KByte EEPROM,芯片可与AT mega64互换。
2)、AT24C02,I2C总线器件,EEPROM数据存储器,256Byte EEPROM。
3)、74HC595,SPI总线器件,SPI总线并口扩展器件,8位移位寄存器(串行输
入,3S并行锁存输出)。
4)、PCF8563T,时钟芯片。
5)、RS232,RS232接口芯片,两组接口(和下面485接口共用CPU两组UART接
口)。
6)、MAX487,485网络驱动芯片,产品组网中最常用最方便的一种方式,大部分
室外控制网络采用485通信。
7)、8个输入按键、1个复位按键。
8)、4位动态扫描LED数码管、8位LED发光二极管。
9)、1个无源蜂鸣器。
10)、2路A/D输入可调电位器。
11)、1个三线扩展接口,可用来扩展热敏电阻、DS18B20数字温度计等实验。
12)、LCD接口,液晶显示屏接口,可接LCD1602和LCD12864两种液晶屏.
13)、AVR JTAG仿真接口,AVR ISP下载接口。
14)、所有IO口全部引出,方便扩展实验及测试。
15)、CPU采用独立mega128核心板,方便升级及更换芯片。
16)、在1路RS232外提供了1路RS485网络驱动芯片,实用的多点远程通信网
络。
三、测试的环境
实验的地点在工程北的333机房中进行,温度大概有23到24摄氏度。
四、测试的结果
(1)跑马灯1
功能:跑马灯1的程序功能主要是控制灯闪亮的顺序,使八个灯有规律的闪亮。
但对按键和其他元件不起任何控制作用。
测试结果:将此程序烧进单片机中后,八个灯立即全部闪亮,瞬间后八个灯依次
由上到下均匀的有规律的闪亮;之后8个灯全部又一起闪亮一次,然后第一个灯
和最后一个灯一起闪亮一次,接着是第二个和倒数第二个一起闪亮一次,一直到
中间两个灯一起闪亮;然后8个灯有全部一起闪亮一次,接着又从中间两个灯开
始一起闪亮,一直到第一个和第二个。由此不断的循环,灯闪亮的间隔是非常短
的,所以看起来非常好看。
(2)跑马灯2
功能:跑马灯2程序的功能和跑马灯1程序的功能差不多,只是控制灯闪亮的规
律不同。
测试结果:将跑马灯2程序烧到单片机中后,8个灯依次从第一个到最后一个不
断的重复闪亮,间隔时间相对跑马灯1的要慢得多。
(3)跑马灯3
功能:随机的控制灯的闪亮。
测试结果:8个灯无规律的闪动,有时候是两个同时闪动,有时候是三个、四个,
但是闪动的时间间隔是一样的。
(4)蜂鸣器(Buzz.hex)
功能:主要控制蜂鸣器的声音,同时也控制了前7个灯的闪亮和第二排的第二个
黑色按钮。
测试结果:蜂鸣器间断的发出嘀的声音,前7个灯一直亮着,当按下第二排第二
个黑色的按钮时,蜂鸣器连续的发出3声的嘀响。
(5)定时器数码管显示
功能:控制数码管的显示方法和显示的数字,和灯的闪亮。
测试结果:8个灯全部一起一直都亮着,数码管显示开始计时。
(6)数码管显示
功能:控制数码管的显示方法和一些按钮的作用,还有灯的闪亮。
测试结果:8个灯全部一起一直亮着,数码管显示开始计时,当按下红色的按钮
时,计时器重新开始计时。
(7)数模DAC7512单片电压输出(DAC7512.hex)
功能:不详
测试结果:无任何现象
(8)1602液晶显示
功能:不详
测试结果:无任何现象
(9)12864液晶实验显示
功能:不详
测试结果:无任何现象
(10)AD模数转换实验
功能:不详
测试结果:无任何现象
(11)DS18B20温度数码管显示
功能:不详
测试结果:无任何现象
(12)EEPROM开机记忆存储实验
功能:控制数码管显示管的显示和按钮的作用还有灯的闪亮。
测试结果:8个灯全部一起一直亮着,开始数码管显示0,当按一下红色的按钮
时数码管显示的数字变为1,再按一下时变为2,每按一下数字就会增加1。
(13)I2C-24C01
功能:不详
测试结果:无任何现象
(14)I2C-PCF8563
功能:应该是控制传感器检测周围的温度,然后让数码管显示出检测到的温度值,
还有控制一些按钮,使按钮能够控制数码管显示的数字。
测试结果:八个灯一直亮着,数码管显示管显示23.59,这个数字的小数点一直
都在闪动,然后如果按住红色按钮不放,数码管里显示的数字消失,当放开红色
按钮时,数字又被显示出来;按住第一排的第一个和第二个黑色按钮不放时,数
字也同样消失,当松开时数字又被显示出来,如果连续按下多次这两个按钮的话
数字也会消失,松开按钮后数字也不在显示,只要再按下红色按钮时才会重新被
显示出来。
(15)PCF8563T串口接收
功能:不详
测试结果:无任何现象
(16)PCF8563T蜂鸣报警
功能:控制蜂鸣器鸣叫的规律,还有通过控制按钮的来控制蜂鸣器的鸣叫方式,
控制灯的闪亮。
测试结果:8个灯一起亮着,同时蜂鸣器一直间断的有规律的发出鸣叫声,当按
住红色按钮不放时,鸣叫声停止;当按住第一排的第一个黑色按钮时,蜂鸣器先
发出两声比较急速的鸣叫,然后又变得比较缓的均匀的鸣叫;当按下第一排的第
二个黑色按钮时蜂鸣器停止鸣叫,然后再按下红色按钮时蜂鸣器又重新开始鸣叫。
(17)PCF8563T数码管显示
功能:功能和I2C-PCF8563一样,用于控制温度传感器检测周围的温度,并通过
数码管显示出来,还可以同过控制一下按钮来控制数码管的显示。
测试结果:8个灯亮起,数码管显示数字23.59,当按住红色按钮和黑色第一排
第二个按钮不放时,数字消失不被显示,当松开是数字又被显示出来;当按一下
黑色第一排第一个和第二个按钮时,数字不被显示,然后再按一下红色按钮时数
字有重新被显示了出来。
(18)SPI接口实验
功能:控制计时,并在数码管中显示,还有控制灯的闪亮。
测试结果:8个灯一起亮着,数码管显示由0开始计时,当按下红色按钮时,重
新从0开始计时。
(19)按键实验LED显示
功能:控制蜂鸣器的鸣叫声,同时控制数码管的显示。和通过控制一下按钮来控
制蜂鸣器的鸣叫和数码管的显示。
测试结果:8个灯一起亮着,当按下黑色的第二排第一个按钮时,蜂鸣器鸣叫一
声,以此同时数码管显示数字1,按下第二个按钮时,蜂鸣器鸣叫2声,同时数
码管显示数字2,按下第三个、第四个也一样,同时数码管显示数字3和4;当
按下红色按钮时,数码管显示的数字又变为0。
(20)串口接收-24C01.hex
功能:不详
测试结果:除了8个灯一直亮着,没有其他的任何现象。
(21)串口收发
功能:不详
测试结果:也是只有8个灯一直亮着。
(22)看门狗实
功能:不详
测试结果:只有8个灯一直亮着。
(23)按键实验
功能:通过控制按键来控制蜂鸣器,和灯的闪亮。
测试结果:8个灯一起亮着,按下黑色第二排的第一个按钮时蜂鸣器鸣叫一声,
按下第二个时,蜂鸣器鸣叫两声,按下第三个按钮时鸣叫三声,按下第四个按钮
鸣叫四声。
