负荷分级及计算(一)

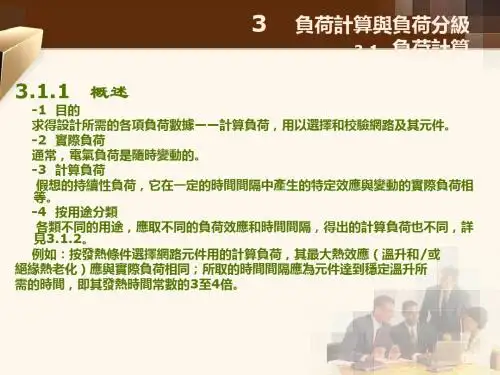

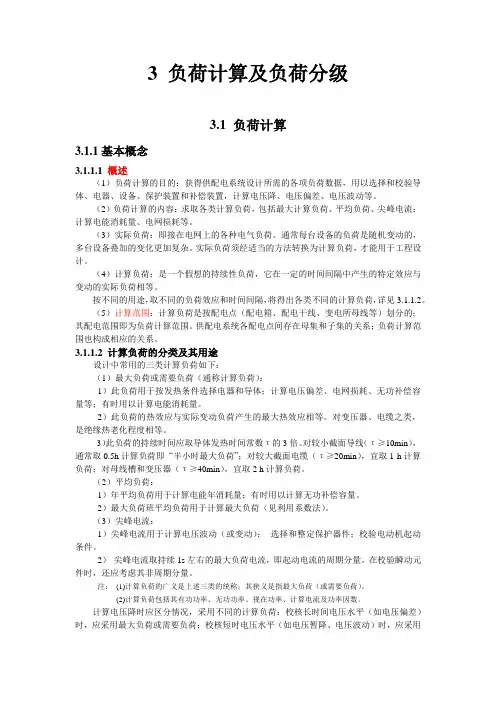

3 负荷计算及负荷分级3.1 负荷计算3.1.1基本概念3.1.1.1 概述（1）负荷计算的目的：获得供配电系统设计所需的各项负荷数据，用以选择和校验导体、电器、设备、保护装置和补偿装置，计算电压降、电压偏差、电压波动等。

（2）负荷计算的内容：求取各类计算负荷，包括最大计算负荷、平均负荷、尖峰电流；计算电能消耗量、电网损耗等。

（3）实际负荷：即接在电网上的各种电气负荷。

通常每台设备的负荷是随机变动的，多台设备叠加的变化更加复杂。

实际负荷须经适当的方法转换为计算负荷，才能用于工程设计。

（4）计算负荷：是一个假想的持续性负荷，它在一定的时间间隔中产生的特定效应与变动的实际负荷相等。

按不同的用途，取不同的负荷效应和时间间隔，将得出各类不同的计算负荷，详见3.1.1.2。

（5）计算范围：计算负荷是按配电点（配电箱、配电干线、变电所母线等）划分的；其配电范围即为负荷计算范围。

供配电系统各配电点间存在母集和子集的关系；负荷计算范围也构成相应的关系。

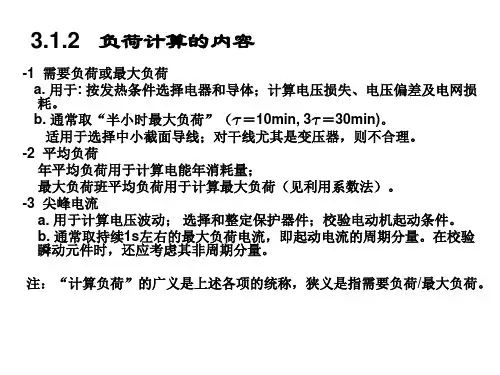

3.1.1.2 计算负荷的分类及其用途设计中常用的三类计算负荷如下：（1）最大负荷或需要负荷（通称计算负荷）：1）此负荷用于按发热条件选择电器和导体；计算电压偏差、电网损耗、无功补偿容量等；有时用以计算电能消耗量。

2）此负荷的热效应与实际变动负荷产生的最大热效应相等。

对变压器、电缆之类，是绝缘热老化程度相等。

3）此负荷的持续时间应取导体发热时间常数τ的3倍。

对较小截面导线（τ≥10min），通常取0.5h计算负荷即“半小时最大负荷”；对较大截面电缆（τ≥20min），宜取1 h计算负荷；对母线槽和变压器（τ≥40min），宜取2 h计算负荷。

（2）平均负荷：1）年平均负荷用于计算电能年消耗量；有时用以计算无功补偿容量。

2）最大负荷班平均负荷用于计算最大负荷（见利用系数法）。

（3）尖峰电流：1）尖峰电流用于计算电压波动（或变动）；选择和整定保护器件；校验电动机起动条件。

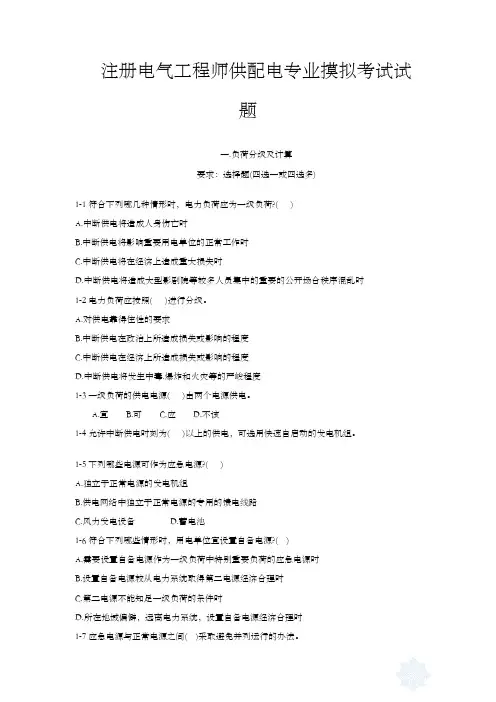

注册电气工程师供配电专业摸拟考试试题一.负荷分级及计算要求：选择题(四选一或四选多)1-1符合下列哪几种情形时，电力负荷应为一级负荷?( )A.中断供电将造成人身伤亡时B.中断供电将影响重要用电单位的正常工作时C.中断供电将在经济上造成重大损失时D.中断供电将造成大型影剧院等较多人员集中的重要的公开场合秩序混乱时1-2电力负荷应按照( )进行分级。

A.对供电靠得住性的要求B.中断供电在政治上所造成损失或影响的程度C.中断供电在经济上所造成损失或影响的程度D.中断供电将发生中毒.爆炸和火灾等的严峻程度1-3一级负荷的供电电源( )由两个电源供电。

A.宜B.可C.应D.不该1-4允许中断供电时刻为( )以上的供电，可选用快速自启动的发电机组。

1-5下列哪些电源可作为应急电源?( )A.独立于正常电源的发电机组B.供电网络中独立于正常电源的专用的馈电线路C.风力发电设备D.蓄电池1-6符合下列哪些情形时，用电单位宜设置自备电源?( )A.需要设置自备电源作为一级负荷中特别重要负荷的应急电源时B.设置自备电源较从电力系统取得第二电源经济合理时C.第二电源不能知足一级负荷的条件时D.所在地域偏僻，远离电力系统，设置自备电源经济合理时1-7应急电源与正常电源之间( )采取避免并列运行的办法。

A.宜B.应该C.能够D.必需1-8同时供电的两回及以上供配电线路中的一个回路中断供电时，其余线路应能知足( )的用电。

A.全数一级负荷B.部份一级负荷C.全数一级负荷及二级负荷D.全数一级负荷及一级负荷中特别重要的负荷1-9供电系统应简单靠得住，同一电压供电系统的配电级数不宜多于( )。

A.一级B.两级C.三级D.四级1-10供配电系统的设计，除一级负荷中特别重要的负荷外，( )按一个电源系统检修或故障的同时另一电源又发生故障进行设计。

A.必需B.严格C.能够D.不该1-11三级负荷对供电的要求是( )。

A.由一回6kV及以上专用架空线供电B.由两路高压电源供电C.由两路低压电源供电D.无特殊要求1-12对于一级负荷中特别重要的负荷( )。

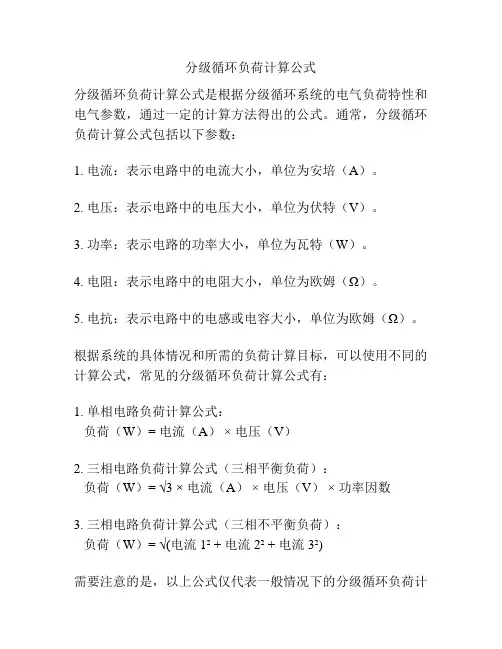

分级循环负荷计算公式
分级循环负荷计算公式是根据分级循环系统的电气负荷特性和电气参数，通过一定的计算方法得出的公式。

通常，分级循环负荷计算公式包括以下参数：
1. 电流：表示电路中的电流大小，单位为安培（A）。

2. 电压：表示电路中的电压大小，单位为伏特（V）。

3. 功率：表示电路的功率大小，单位为瓦特（W）。

4. 电阻：表示电路中的电阻大小，单位为欧姆（Ω）。

5. 电抗：表示电路中的电感或电容大小，单位为欧姆（Ω）。

根据系统的具体情况和所需的负荷计算目标，可以使用不同的计算公式，常见的分级循环负荷计算公式有：
1. 单相电路负荷计算公式：
负荷（W）= 电流（A） ×电压（V）
2. 三相电路负荷计算公式（三相平衡负荷）：
负荷（W）= √3 × 电流（A） ×电压（V） ×功率因数
3. 三相电路负荷计算公式（三相不平衡负荷）：
负荷（W）= √(电流1² + 电流2² + 电流3²)
需要注意的是，以上公式仅代表一般情况下的分级循环负荷计
算公式，实际应用中可能还需要考虑其它因素，如功率因数、谐波、电网电压波动等对负荷的影响。

因此，在具体的分级循环负荷计算中，还需要根据实际情况和要求进行适当的修正和调整。

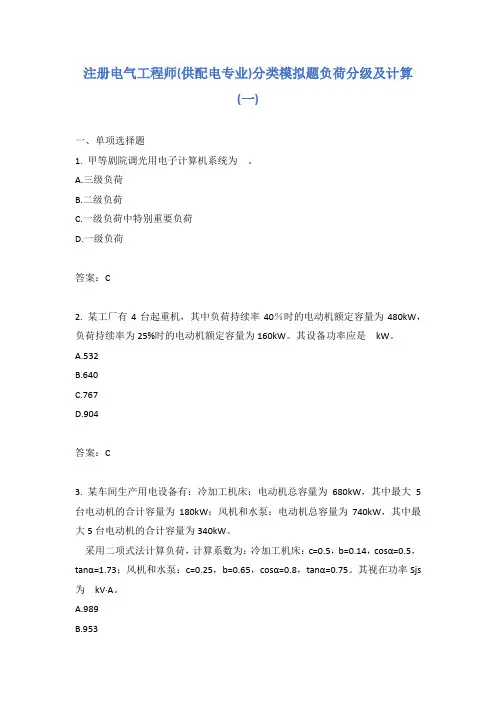

注册电气工程师(供配电专业)分类模拟题负荷分级及计算(一)一、单项选择题1. 甲等剧院调光用电子计算机系统为。

A.三级负荷B.二级负荷C.一级负荷中特别重要负荷D.一级负荷答案：C2. 某工厂有4台起重机，其中负荷持续率40％时的电动机额定容量为480kW，负荷持续率为25%时的电动机额定容量为160kW。

其设备功率应是kW。

A.532B.640C.767D.904答案：C3. 某车间生产用电设备有：冷加工机床：电动机总容量为680kW，其中最大5台电动机的合计容量为180kW；风机和水泵：电动机总容量为740kW，其中最大5台电动机的合计容量为340kW。

采用二项式法计算负荷，计算系数为：冷加工机床：c=0.5，b=0.14，cosα=0.5，tanα=1.73；风机和水泵：c=0.25，b=0.65，cosα=0.8，tanα=0.75。

其视在功率Sjs 为kV·A。

A.989B.953C.886D.780答案：B4. 二级负荷的供电系统做到当电力变压器或线路发生常见故障时，不致中断供电或中断供电能及时恢复。

A.应B.必须C.宜D.不可答案：A5. 尖峰电流指单台或多台用电设备的起动电流。

一般取作为计算电压波动、电压降以及选择电器和保护元件的依据。

A.起动电流的周期分量B.起动电流的最大值C.起动电流的平均值D.起动电流的均方值答案：A6. 大型博物馆的防盗信号系统电源应为。

A.一级负荷B.二级负荷C.一级负荷中特别重要负荷D.三级负荷。

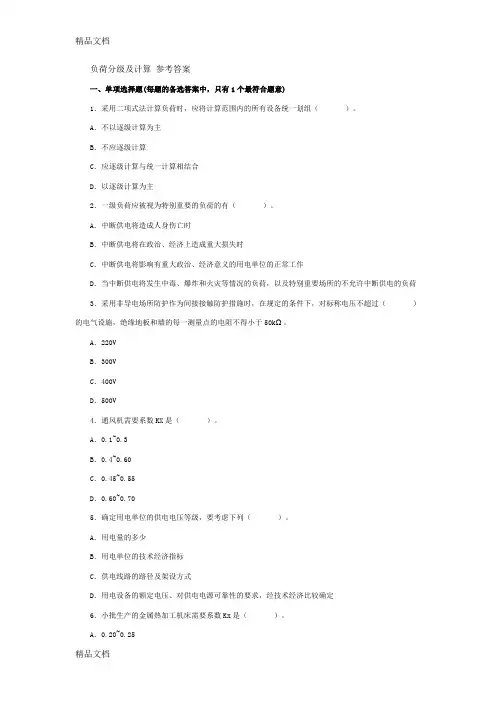

负荷分级及计算参考答案一、单项选择题(每题的备选答案中，只有1个最符合题意)1．采用二项式法计算负荷时，应将计算范围内的所有设备统一划组（）。

A．不以逐级计算为主B．不应逐级计算C．应逐级计算与统一计算相结合D．以逐级计算为主2．一级负荷应被视为特别重要的负荷的有（）。

A．中断供电将造成人身伤亡时B．中断供电将在政治、经济上造成重大损失时C．中断供电将影响有重大政治、经济意义的用电单位的正常工作D．当中断供电将发生中毒、爆炸和火灾等情况的负荷，以及特别重要场所的不允许中断供电的负荷3．采用非导电场所防护作为间接接触防护措施时，在规定的条件下，对标称电压不超过（）的电气设施，绝缘地板和墙的每一测量点的电阻不得小于50kΩ。

A．220VB．300VC．400VD．500V4．通风机需要系数KX是（）。

A．0.1~0.3B．0.4~0.60C．0.45~0.55D．0.60~0.705．确定用电单位的供电电压等级，要考虑下列（）。

A．用电量的多少B．用电单位的技术经济指标C．供电线路的路径及架设方式D．用电设备的额定电压、对供电电源可靠性的要求，经技术经济比较确定6．小批生产的金属热加工机床需要系数Kx是（）。

B．0.15~0.20C．0.15~0.17D．0.17~0.197．中断供电将造成重大设备损坏、重大产品报废、用重要原料生产的产品大量报废时，该类用电负荷为（）。

A．一级负荷B．二级负荷中特别重要的负荷C．三级负荷D．三级负荷中特别重要的负荷8．对配电所的K∑p和K∑q分别取（）。

A．0.85~1和0.95~1B．0.85~0.95和0.95~1C．0.8~0.9和0.93~0.97D．0.8~0.95和0.91~0.959．大型影剧院、大型商场等较多人员集中的重要的公共场所，当中断供电时将造成秩序混乱，该类用电负荷为（）。

A．二级负荷B．三级负荷C．三级负荷中特别重要的负荷D．一级负荷10．生产厂房（有天然采光）需要系数Kx是（）。

5.负荷分级及计算5.1 负荷分级的原则及供电要求5.1.1 负荷分级的原则电力负荷应依据对供电靠谱性的要求及中止供电在政治、经济上所造成损失或影响的程度进行分级，并应切合以下规定：(1 切合以下状况之一时，应为一级负荷：1中止供电将造成人身伤亡时。

2中止供电将在政治、经济上造成重要损失机。

比如：重要设施破坏、重要产品报废、用重要原料生产的产品大量报废，公民经济中要点公司的连续生产过程被打乱需要长时间才能恢复等。

3中止供电将影响有重要政治、经济意义的用电单位的正常工作。

比如：重要交通枢纽、重要通信枢纽、重要旅馆、大型体育场馆、常常用于国际活动的大量人员集中的公共场所等用电单位中的重要电力负荷。

在一级负荷中，中间止供电将发生中毒、爆炸和火灾等状况的负荷，以及特别重要场所的不一样意中止供电的负荷，应视为特别重要的负荷。

(2 切合以下状况之一时，应为二级负荷：1中止供电将在政治、经济上造成较大损失机。

比如：主要设施破坏、大量产品所废、连续生产过程被打乱需较长时间才能恢复、要点公司大量减产等。

2中止供电将影响重要用电单位的正常工作。

比如：交通枢纽、通信枢纽等用电单位中的重要电力负荷，以及中止供电将造成大型影剧院、大型商场等许多人员集中的重要的公共场所次序杂乱。

(3 不属于一级和二级负荷者应为三级负荷。

5.1.2 供电要求(1 一级负荷的供电电源应切合以下规定：1一级负荷应由两个电源供电；当一个电源发生故障时，另一个电源不该同时遇到破坏。

2一级负荷中特别重要的负荷，除由两个电源供电外，尚应增设应急电源，并禁止将其余负荷接入应急供电系统。

(2 二级负荷的供电系统，宜由两回线路供电。

在负荷较小或地域供电条件困难时，二级负荷可由一回 6kV 及以上专用的架空线路或电缆供电。

当采纳架空线时，可为一回架空线供电；当采纳电缆线路时，应采纳两根电缆构成的线路供电，其每根电缆应能蒙受 100%的二级负荷。

(3 三级负荷供电无特别要求。

电力负荷的分级及其对供电电源的要求电力负荷: 既可指用电设备或用电单位（用户），也可指用电设备或用户所耗用的电功率或电流，视具体情况而定。

电力负荷：1、用电设备或用电单位（用户）2、用电设备或用电单位所消耗的电功率或电流。

(一)电力负荷的分级1．一级负荷；中断供电将造成人身伤亡者；或政治、经济上将造成重大损失者。

在一级负荷中，特别重要的负荷是指在中断供电时将发生中毒、爆炸和火灾等情况的负荷，以及特别重要场所的不允许中断供电的负荷。

2．二级负荷；二级负荷为中断供电将在政治、经济上造成较大损失者，3．三级负荷；三级负荷为一般的电力负荷，(二)各级电力负荷对供电电源的要求1．一级负荷对供电电源的要求；要求应由两个电源供电，当一个电源发生故障时，另一个电源应不致同时受到损坏。

对一级负荷中特别重要的负荷，除要求有上述两个电源外，还要求增设应急电源。

常用的应急电源有：独产于正常电源的发电机组，干电池，蓄电池，供电系统中有效地独立于正常电源的专门供电线路。

2．二级负荷对供电电源的要求；要求做到当发生电力变压器故障时不致中断供电，或中断后能迅速恢复供电。

通常要求两回路供电，供电变压器也应有两台。

3.三级负荷对供电电源的要求对供电电源无特殊要求二、电力负荷的类型按用途可分为：照明负荷和动力负荷按行业分：工业负荷、非工业负荷和居民生活负荷（民用电）电力负荷（设备）按工作制的分类工厂的用电设备，按其工作制分以下三类：1 、长期连续工作制2、短时工作制这类设备的工作时间较短，而停歇时间相对较长。

3、断续周期工作制三、用电设备的额定容量、负荷持续及负荷系数1、用电设备的额定容量 :对电动机: 额定容量指其轴上正常输出的最大功率。

表示；对电机、电炉、电灯等设备，额定容量均用有功功率PN表示；对变压器和电焊机等设备，额定容量则一般用视在功率SN对电容器类设备，额定容量则用无功功率Qc表示。

2、负荷持续率负荷持续率，又称暂载率或相对工作时间。

「5负荷分级及计算」负荷分级及计算是电力系统中的重要概念，它涉及到电力系统的稳定性和经济性。

本文将以1200字以上介绍负荷分级及计算的相关内容。

负荷分级指的是根据负荷的性质、用途和功率等级等因素将电力系统中的负荷划分为不同的等级。

根据负荷的性质，可以将负荷分为工业负荷、商业负荷和居民负荷等；根据负荷的用途，可以将负荷分为照明负荷、动力负荷和空调负荷等；根据负荷的功率等级，可以将负荷分为大型负荷、中型负荷和小型负荷等。

负荷分级的目的是为了更好地实现负荷的合理配置和优化供电的规划，从而提高整个电力系统的供电质量和运行效果。

负荷计算是指根据负荷的性质、用途和功率等级等因素，对负荷进行量化分析和计算。

负荷计算的目的是为了确定电力系统各级负荷的容量和负载率等参数，以便于系统规划和供电能力的评估。

常用的负荷计算方法有静态负荷计算方法和动态负荷计算方法。

静态负荷计算方法是指在恒定运行条件下，根据负荷的功率特性和供电能力等因素，对负荷进行计算。

常用的静态负荷计算方法有潮流计算方法和电能计算方法。

潮流计算方法是通过求解电力系统的潮流方程，来计算负荷的电压、电流和功率等参数。

电能计算方法是通过对负荷的用电设备进行测量或估算，来计算负荷的耗电量和用电费用等参数。

动态负荷计算方法是指在变动条件下，根据负荷的时间特性和变化规律等因素，对负荷进行计算。

常用的动态负荷计算方法有负荷曲线法和统计法。

负荷曲线法是通过对历史负荷数据进行分析和处理，来确定负荷的变化趋势和周期性。

统计法是通过对负荷的相关统计数据进行分析和求解，来估计负荷的概率分布和变化范围。

负荷分级及计算在电力系统中具有重要的实际意义。

它可以为系统规划、供电能力评估和经济运行等方面提供可靠的基础数据和参考依据。

通过合理的负荷分级和计算，可以更好地调整电力系统的供需平衡，提高供电质量和供电可靠性，提高电力系统的稳定性和经济性。

因此，对负荷分级及计算的研究和应用是电力系统领域中一个重要的研究方向。
