半导体CMP工艺介绍

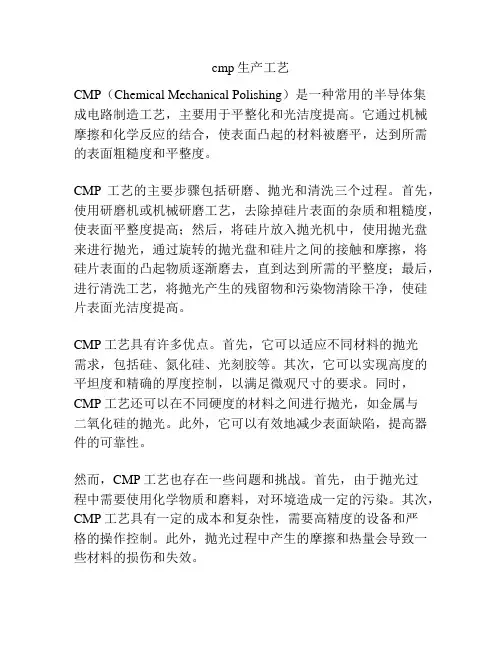

cmp生产工艺
CMP（Chemical Mechanical Polishing）是一种常用的半导体集
成电路制造工艺，主要用于平整化和光洁度提高。

它通过机械摩擦和化学反应的结合，使表面凸起的材料被磨平，达到所需的表面粗糙度和平整度。

CMP工艺的主要步骤包括研磨、抛光和清洗三个过程。

首先，使用研磨机或机械研磨工艺，去除掉硅片表面的杂质和粗糙度，使表面平整度提高；然后，将硅片放入抛光机中，使用抛光盘来进行抛光，通过旋转的抛光盘和硅片之间的接触和摩擦，将硅片表面的凸起物质逐渐磨去，直到达到所需的平整度；最后，进行清洗工艺，将抛光产生的残留物和污染物清除干净，使硅片表面光洁度提高。

CMP工艺具有许多优点。

首先，它可以适应不同材料的抛光
需求，包括硅、氮化硅、光刻胶等。

其次，它可以实现高度的平坦度和精确的厚度控制，以满足微观尺寸的要求。

同时，CMP工艺还可以在不同硬度的材料之间进行抛光，如金属与
二氧化硅的抛光。

此外，它可以有效地减少表面缺陷，提高器件的可靠性。

然而，CMP工艺也存在一些问题和挑战。

首先，由于抛光过
程中需要使用化学物质和磨料，对环境造成一定的污染。

其次，CMP工艺具有一定的成本和复杂性，需要高精度的设备和严
格的操作控制。

此外，抛光过程中产生的摩擦和热量会导致一些材料的损伤和失效。

综上所述，CMP生产工艺是一种非常重要的半导体制造工艺，它能够实现表面平整化和光洁度的提高。

虽然存在一些问题和挑战，但通过不断的研究和改进，CMP工艺将继续在半导体
制造领域发挥重要作用，并对高性能电子器件的制造起到关键作用。

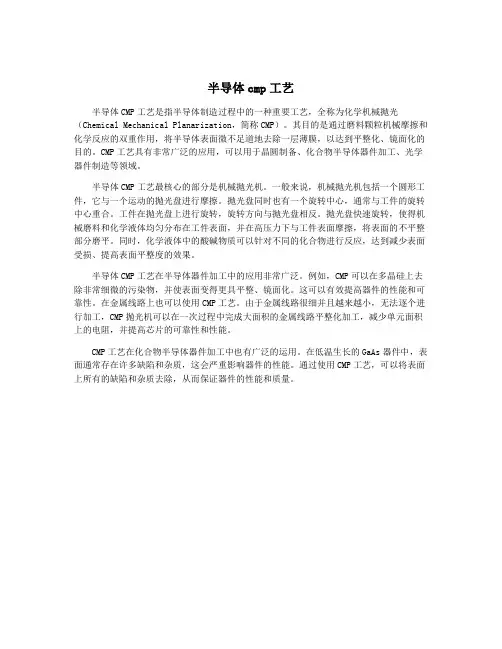

半导体cmp工艺
半导体CMP工艺是指半导体制造过程中的一种重要工艺，全称为化学机械抛光（Chemical Mechanical Planarization，简称CMP）。

其目的是通过磨料颗粒机械摩擦和化学反应的双重作用，将半导体表面微不足道地去除一层薄膜，以达到平整化、镜面化的目的。

CMP工艺具有非常广泛的应用，可以用于晶圆制备、化合物半导体器件加工、光学器件制造等领域。

半导体CMP工艺最核心的部分是机械抛光机。

一般来说，机械抛光机包括一个圆形工件，它与一个运动的抛光盘进行摩擦。

抛光盘同时也有一个旋转中心，通常与工件的旋转中心重合。

工件在抛光盘上进行旋转，旋转方向与抛光盘相反。

抛光盘快速旋转，使得机械磨料和化学液体均匀分布在工件表面，并在高压力下与工件表面摩擦，将表面的不平整部分磨平。

同时，化学液体中的酸碱物质可以针对不同的化合物进行反应，达到减少表面受损、提高表面平整度的效果。

半导体CMP工艺在半导体器件加工中的应用非常广泛。

例如，CMP可以在多晶硅上去除非常细微的污染物，并使表面变得更具平整、镜面化。

这可以有效提高器件的性能和可靠性。

在金属线路上也可以使用CMP工艺。

由于金属线路很细并且越来越小，无法逐个进行加工，CMP抛光机可以在一次过程中完成大面积的金属线路平整化加工，减少单元面积上的电阻，并提高芯片的可靠性和性能。

CMP工艺在化合物半导体器件加工中也有广泛的运用。

在低温生长的GaAs器件中，表面通常存在许多缺陷和杂质，这会严重影响器件的性能。

通过使用CMP工艺，可以将表面上所有的缺陷和杂质去除，从而保证器件的性能和质量。

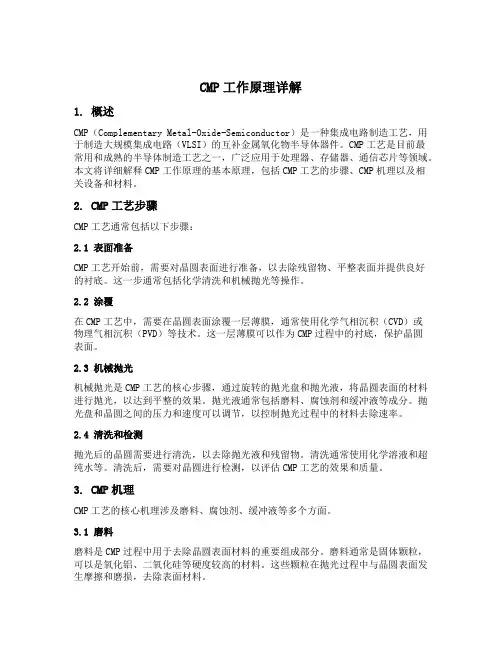

CMP工作原理详解1. 概述CMP（Complementary Metal-Oxide-Semiconductor）是一种集成电路制造工艺，用于制造大规模集成电路（VLSI）的互补金属氧化物半导体器件。

CMP工艺是目前最常用和成熟的半导体制造工艺之一，广泛应用于处理器、存储器、通信芯片等领域。

本文将详细解释CMP工作原理的基本原理，包括CMP工艺的步骤、CMP机理以及相关设备和材料。

2. CMP工艺步骤CMP工艺通常包括以下步骤：2.1 表面准备CMP工艺开始前，需要对晶圆表面进行准备，以去除残留物、平整表面并提供良好的衬底。

这一步通常包括化学清洗和机械抛光等操作。

2.2 涂覆在CMP工艺中，需要在晶圆表面涂覆一层薄膜，通常使用化学气相沉积（CVD）或物理气相沉积（PVD）等技术。

这一层薄膜可以作为CMP过程中的衬底，保护晶圆表面。

2.3 机械抛光机械抛光是CMP工艺的核心步骤，通过旋转的抛光盘和抛光液，将晶圆表面的材料进行抛光，以达到平整的效果。

抛光液通常包括磨料、腐蚀剂和缓冲液等成分。

抛光盘和晶圆之间的压力和速度可以调节，以控制抛光过程中的材料去除速率。

2.4 清洗和检测抛光后的晶圆需要进行清洗，以去除抛光液和残留物。

清洗通常使用化学溶液和超纯水等。

清洗后，需要对晶圆进行检测，以评估CMP工艺的效果和质量。

3. CMP机理CMP工艺的核心机理涉及磨料、腐蚀剂、缓冲液等多个方面。

3.1 磨料磨料是CMP过程中用于去除晶圆表面材料的重要组成部分。

磨料通常是固体颗粒，可以是氧化铝、二氧化硅等硬度较高的材料。

这些颗粒在抛光过程中与晶圆表面发生摩擦和磨损，去除表面材料。

3.2 腐蚀剂腐蚀剂是CMP过程中用于溶解晶圆表面材料的化学物质。

腐蚀剂可以与晶圆表面的材料发生化学反应，使其溶解或转化为易于去除的物质。

腐蚀剂的选择和浓度对CMP过程的效果有重要影响。

3.3 缓冲液缓冲液是用于调节CMP过程中pH值和离子浓度的溶液。

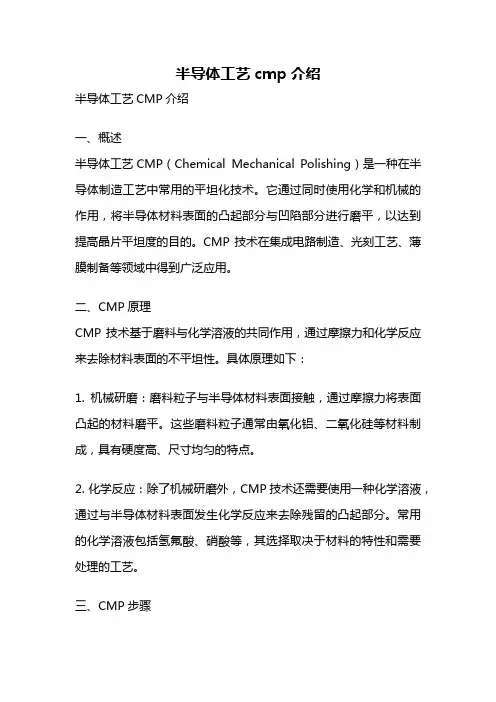

半导体工艺cmp介绍半导体工艺CMP介绍一、概述半导体工艺CMP（Chemical Mechanical Polishing）是一种在半导体制造工艺中常用的平坦化技术。

它通过同时使用化学和机械的作用，将半导体材料表面的凸起部分与凹陷部分进行磨平，以达到提高晶片平坦度的目的。

CMP技术在集成电路制造、光刻工艺、薄膜制备等领域中得到广泛应用。

二、CMP原理CMP技术基于磨料与化学溶液的共同作用，通过摩擦力和化学反应来去除材料表面的不平坦性。

具体原理如下：1. 机械研磨：磨料粒子与半导体材料表面接触，通过摩擦力将表面凸起的材料磨平。

这些磨料粒子通常由氧化铝、二氧化硅等材料制成，具有硬度高、尺寸均匀的特点。

2. 化学反应：除了机械研磨外，CMP技术还需要使用一种化学溶液，通过与半导体材料表面发生化学反应来去除残留的凸起部分。

常用的化学溶液包括氢氟酸、硝酸等，其选择取决于材料的特性和需要处理的工艺。

三、CMP步骤CMP工艺通常包括以下几个步骤：1. 研磨液分配：将研磨液均匀地分布到半导体材料表面。

这一步骤需要控制研磨液的流动速度和压力，以确保研磨液能够覆盖整个表面并充分与材料接触。

2. 研磨：通过机械研磨和化学反应的共同作用，将材料表面的凸起部分磨平。

这一步骤需要控制研磨液中磨料粒子的浓度和大小，以及研磨头的旋转速度和压力，以达到所需的研磨效果。

3. 清洗：在完成研磨后，需要对材料表面进行清洗，去除研磨液和残留的研磨颗粒。

清洗步骤通常使用纯水或化学溶液进行。

4. 检测：最后一步是对研磨后的表面进行检测，以确保达到所需的平坦度和质量要求。

常用的检测方法包括光学显微镜、原子力显微镜等。

四、应用领域CMP技术在半导体制造工艺中有广泛的应用。

主要包括以下方面：1. 集成电路制造：在集成电路的制造中，CMP技术用于晶圆表面的平坦化，以提高电路的性能和可靠性。

它可以去除晶圆表面的凸起部分，使不同层间的连接更加可靠。

2. 光刻工艺：在光刻工艺中，CMP技术用于去除光刻胶和残留的光刻图形，以及改善光刻胶表面的平坦度。

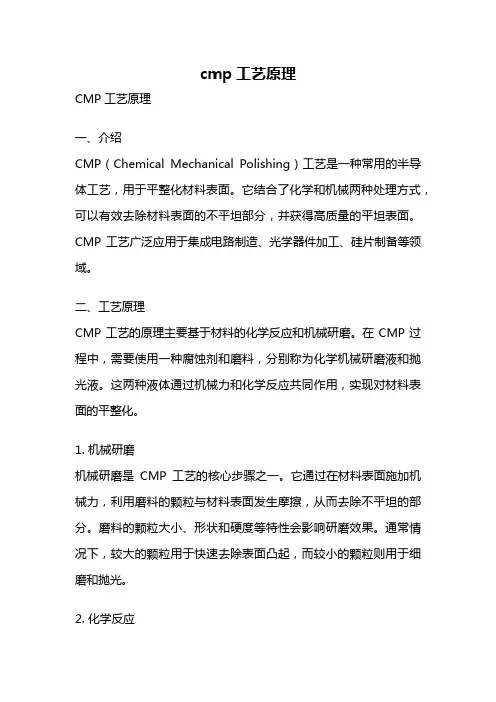

cmp工艺原理CMP工艺原理一、介绍CMP（Chemical Mechanical Polishing）工艺是一种常用的半导体工艺，用于平整化材料表面。

它结合了化学和机械两种处理方式，可以有效去除材料表面的不平坦部分，并获得高质量的平坦表面。

CMP工艺广泛应用于集成电路制造、光学器件加工、硅片制备等领域。

二、工艺原理CMP工艺的原理主要基于材料的化学反应和机械研磨。

在CMP过程中，需要使用一种腐蚀剂和磨料，分别称为化学机械研磨液和抛光液。

这两种液体通过机械力和化学反应共同作用，实现对材料表面的平整化。

1. 机械研磨机械研磨是CMP工艺的核心步骤之一。

它通过在材料表面施加机械力，利用磨料的颗粒与材料表面发生摩擦，从而去除不平坦的部分。

磨料的颗粒大小、形状和硬度等特性会影响研磨效果。

通常情况下，较大的颗粒用于快速去除表面凸起，而较小的颗粒则用于细磨和抛光。

2. 化学反应化学反应是CMP工艺的另一个重要步骤。

在CMP过程中，腐蚀剂会与材料表面发生化学反应，使材料表面发生溶解或氧化，并去除表面的不平坦部分。

腐蚀剂的种类和浓度会根据材料的性质和要求进行选择。

化学反应的速率和选择性也是需要考虑的因素，以保证对不同材料的处理效果。

三、应用领域CMP工艺在半导体制造和光学器件加工中具有广泛的应用。

1. 半导体制造在半导体制造中，CMP工艺主要用于平整化硅片上的氧化物、金属、多晶硅等材料。

通过CMP工艺，可以使这些材料的表面平整度达到亚纳米级别，以满足高集成度和高可靠性的要求。

另外，在多层金属互连的制造过程中，CMP也常用于去除金属间的不平整和形成金属填充。

2. 光学器件加工光学器件中的镜面加工也是CMP工艺的重要应用之一。

通过CMP 工艺，可以在光学器件表面获得高质量的平坦度和光学性能，以提高器件的传输效率和抗反射性能。

此外，CMP工艺还可用于制备光纤连接器、光波导等光学器件。

四、优势和挑战CMP工艺相比传统的机械研磨工艺具有以下优势：1. 高度平整性：CMP工艺可以实现亚纳米级别的表面平整度，使材料表面的凸起和凹陷得到有效控制。

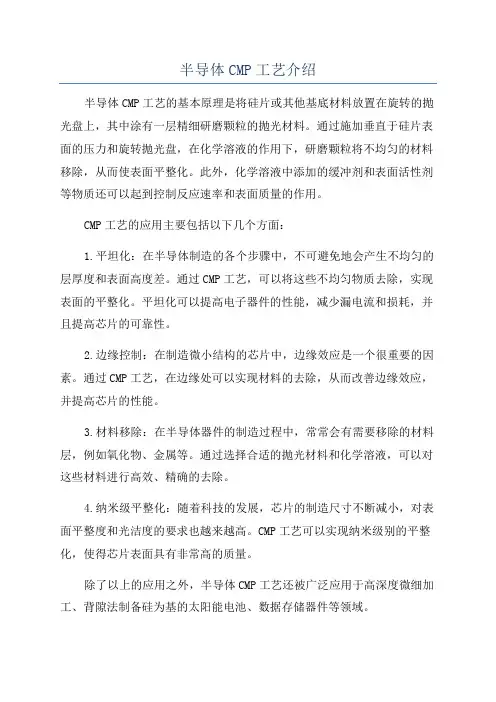

半导体CMP工艺介绍半导体CMP工艺的基本原理是将硅片或其他基底材料放置在旋转的抛光盘上，其中涂有一层精细研磨颗粒的抛光材料。

通过施加垂直于硅片表面的压力和旋转抛光盘，在化学溶液的作用下，研磨颗粒将不均匀的材料移除，从而使表面平整化。

此外，化学溶液中添加的缓冲剂和表面活性剂等物质还可以起到控制反应速率和表面质量的作用。

CMP工艺的应用主要包括以下几个方面：1.平坦化：在半导体制造的各个步骤中，不可避免地会产生不均匀的层厚度和表面高度差。

通过CMP工艺，可以将这些不均匀物质去除，实现表面的平整化。

平坦化可以提高电子器件的性能，减少漏电流和损耗，并且提高芯片的可靠性。

2.边缘控制：在制造微小结构的芯片中，边缘效应是一个很重要的因素。

通过CMP工艺，在边缘处可以实现材料的去除，从而改善边缘效应，并提高芯片的性能。

3.材料移除：在半导体器件的制造过程中，常常会有需要移除的材料层，例如氧化物、金属等。

通过选择合适的抛光材料和化学溶液，可以对这些材料进行高效、精确的去除。

4.纳米级平整化：随着科技的发展，芯片的制造尺寸不断减小，对表面平整度和光洁度的要求也越来越高。

CMP工艺可以实现纳米级别的平整化，使得芯片表面具有非常高的质量。

除了以上的应用之外，半导体CMP工艺还被广泛应用于高深度微细加工、背隙法制备硅为基的太阳能电池、数据存储器件等领域。

虽然CMP工艺在半导体制造过程中起到了重要作用，但是在实际应用中也存在一些挑战。

例如，选择合适的抛光材料和化学溶液，控制好抛光时间和压力等参数都需要精确的掌握。

此外，还需要解决杂质污染和热效应等问题，以确保芯片的质量和稳定性。

总之，半导体CMP工艺是一种重要的半导体后期加工技术，能够在半导体制造过程中实现表面的平整化和材料的去除。

它在半导体行业中的应用已经非常广泛，并且随着芯片制造尺寸的不断缩小和技术的不断进步，CMP工艺的发展和应用还具有很大的潜力。

半导体cmp化学机械抛光
半导体CMP化学机械抛光，是半导体器件制造工艺中的一种技术，使用化学腐蚀及机械力对加工过程中的硅晶圆或其它衬底材料进行平坦化处理。

与传统的纯机械或纯化学的抛光方法不同，CMP工艺是通过表面化学作用和机械研磨的技术结合来实现晶圆表面微米/纳米级不同材料的去除，从而达到晶圆表面的高度（纳米级）平坦化效应，使下一步的光刻工艺得以进行。

在当代超大规模集成电路制造过程中，多层制造技术已经变成一种有效方式来提高电路性能与电路功能的复杂性，但多层金属交联技术也有其缺点，其中之一就是由于层层叠加效应因而丧失芯片平坦度。

而CMP技术是目前唯一能兼顾表面全局和局部平坦化的技术，它不但能够对硅片表面进行局部处理，同时也可以对整个硅片表面进行平坦化处理。
