六角头螺栓长度计算选取

8 大六角头高强度螺栓连接施工工艺标准8.1 适用范围本工艺标准规定了大六角头高强度螺栓的施工要求、方法和质量标准等，适用于钢结构安装工程，大六角头高强度螺栓连接的施工技术。

8.2 编制依据的标准、规范GB50300-2001 建筑工程施工质量验收统一标准GB50205-2001 钢结构工程施工质量验收规范JGJ82-91 钢结构高强度螺栓连接的设计、施工及验收规程GB/T1228~1231-91 钢结构用高强度大六角头螺栓、大六角螺母、垫圈与技术条件8.3术语和符号高强度螺栓连接副：高强度螺栓和与之配套的螺母、垫圈的总称8.4 施工准备8.4.1 技术准备1.由项目技术负责人组织专业技术人员熟悉图纸，组织好图纸会审，领会设计意图。

2.针对工程作法及结构设计图纸，熟悉施工规范，提前作好技术管理人员的技术培训工作。

3.组织施工人员进行技术、安全交底。

4.编制材料供应计划、按计划供应材料。

5.编制施工过程、材料进场检验计划，按计划施检。

8.4.2 材料准备1. 螺栓、螺母、垫圈均应附有质量证明书，并应符合设计要求和国家标准的规定；大六角头高强度螺栓的规格、尺寸及重量应符合表8.4.2－1的规定。

大六角高强度螺母的规格、尺寸及重量应符合表8.4.2－2的规定。

高强度垫圈的规格、尺寸及重量应符合表8.4.2－3的规定。

2. 不同等级的大六角头高强度螺栓的材料性能必须符合表8.4.2－4的规定。

3.不同规格的高强度螺栓的机械性能、拉力应符合表8.4.2－5的规定。

4.大六角头高强度螺栓的硬度应符合表8.4.2－6的规定。

5.大六角头高强度螺栓的连接副是由一个螺栓、二个垫圈、一个螺母组成，螺栓、螺母和垫圈应按表7规定配套使用。

6.大六角头高强度螺栓验收入库后应按规格分类存放。

应防雨、防潮，遇有螺纹损伤或螺栓、螺母不配套时不得使用。

7.大六角头高强度螺栓存放时间过长，或有锈蚀时，应抽样检查紧固轴力，待满足要求后方可使用。

大六角高强度螺栓连接1 范围本工艺标准适用于钢结构安装工程，大六角高强度螺栓连接的施工技术。

2 施工准备2.1 材料：螺栓、螺母、垫圈均应附有质量证明书，并应符合设计要求和国家标准的规定；大六角头高强度螺栓的规格、尺寸及重量应符合表5-4的规定。

大六角高强度螺母的规格、尺寸及重量应符合表5-5的规定。

高强度垫圈的规格、尺寸及重量应符合表5-6的规定。

不同等级的大六角头高强度螺栓的材料性能必须符合表5-7的规定。

不同规格的高强度螺栓的机械性能、拉力应符合表5-8的规定。

大六角头高强度螺栓的硬度应符合表5-9的规定。

大六角头高强度螺栓的连接副是由一个螺栓、二个垫圈、一个螺母组成，螺栓、螺母和垫圈应按表5-10规定配套使用。

大六角头高强度螺栓验收入库后应按规格分类存放。

应防雨、防潮，遇有螺纹损伤或螺栓、螺母不配套时不得使用。

大六角头高强度螺栓存放时间过长，或有锈蚀时，应抽样检查紧固轴力，待满足要求前方可使用。

螺栓不得粘染泥土、油污，必须清理干净。

2.2 主要机具：电动扭矩扳手及控制箱、手动扭矩扳手、扭矩测量扳手、手工扳手、钢丝刷、冲子、2.3 作业条件：高强度螺栓连接摩擦面必须符合设计要求，摩擦系数必须到达设计要求。

摩擦面不允许有残留氧化铁皮。

摩擦面的处理与保存时间、保存条件应与摩擦系数试件的保存时间、条件相同。

施工部位摩擦面应防止被油污和油漆等污染，如有污染必须彻底清理干净。

调整扭矩扳手。

根据施工技术要求，认真调整扭矩扳手。

扭矩扳手的扭矩值应在允许偏差范围之内。

施工用的扭矩扳手，其误差应控制在±5%以内。

校正用的扭矩扳手。

其误差应控制在±3%以内。

.1 当施工采用电动扳手时，在调好档位后应用扭矩测量扳手反复校正电动扳手的扭矩力与设计要求是否一致。

扭矩值过高，会使高强度螺栓过拧，造成螺栓超负载运行，随着时间过长，会使大六角头高强度螺栓产生裂纹等隐患。

当扭矩值过低时，会使高强度螺栓达不到预定紧固值，从而造成钢结构连接面摩擦系数下降，承载能力下降。

tmaxminmaxminmaxminmin安装形式Ⅰ安装形式ⅡM1.615 3.14 2.86 1.6 1.46 1.56 1.520.70.35 1.300 1.05 2.35 3.65M216 3.98 3.622 1.86 1.56 1.5210.4 1.600.50 1.2 3.3 4.4M2.517 4.68 4.32 2.5 2.36 2.06 2.02 1.10.45200.650 1.354 5.35M318 5.68 5.323 2.86 2.58 2.52 1.30.5 2.400.80 1.5 4.7 6.3M4207.22 6.784 3.82 3.08 3.0220.7 3.20 1.10 2.1 6.48.5M5228.728.285 4.82 4.095 4.02 2.50.8 4.70 1.30 2.48.411.8M 62410.229.786 5.7 5.14 5.0231 5.20 1.6039.813.412～60M 82813.2712.7387.64 6.14 6.024 1.25 6.80 2.10 3.7512.6517.3516～80M103216.2715.73109.648.1758.0255 1.58.40 2.60 4.515.521.320～100M123618.2717.731211.5710.1810.0256 1.7510.83 3.10 5.2525.1532.8525～120（M14）4021.3320.671412.5712.2112.0327212.84 3.60630.439.630～140M164424.3323.671615.5714.2114.0328214.84 4.10632.943.630～200（M18）4827.3326.671817.5714.2114.0329 2.515.85 4.507.537.849.135～180M205230.3329.672019.4817.2317.0510 2.5185507.540.553.540～200（M22）5633.3932.612221.4817.2317.0511 2.519.45 5.507.542.456.345～200M246036.3935.612423.4819.2819.06512321.5560946.56250～200（M27）6640.3939.612726.4819.2819.06513.5323.80 6.80939.656.655～200M 307245.3944.613029.4822.2822.06515.5 3.525.607.5010.543.661.760～200（M33）7850.3949.613332.3824.2824.06518 3.528.708.5010.547.767.965～200M368454.4653.543635.3827.2827.0651943109012527470～200M429663.4662.544241.3832.3332.0824 4.534010.5013.55881.5M4810872.4671.544847.3836.3336.08295380120156591M5612484.5483.465656.2641.3341.0834 5.5450016.561.5106.5M6414096.5495.466463.2646.3346.08386511869120注意事项六角螺栓规格GB/T5783-2000六角螺栓长度计算方法连接件厚度a (手动输入）螺栓长度L1型六角螺母厚度m (GB/T6170-2000)(m=max）图三为内六角螺栓-数据来自深圳市固尔强五金有限公司(数据仅作参考，标准详见GB/T5783-2000）螺栓外伸长度bC螺距P(GB/T5783-2000)1、手动输入连接件厚度，表格自动计算每种安装形式的六角螺栓的长度值L ，然后根据优选螺栓长度值进行选择。

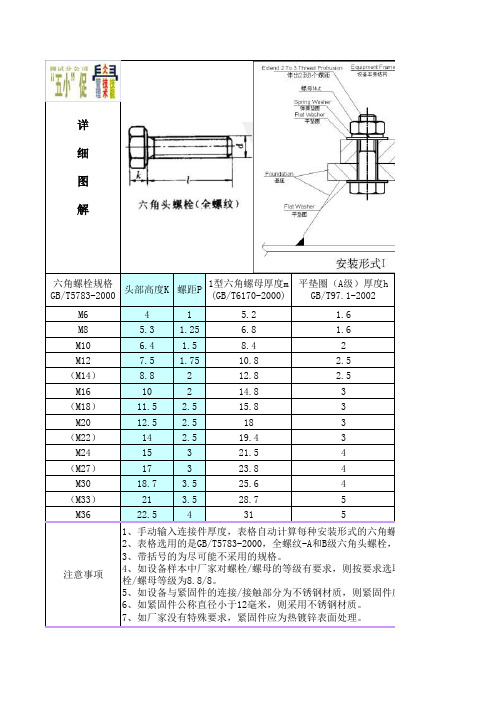

M641 5.2 1.6M85.3 1.256.8 1.6M106.4 1.58.42M127.5 1.7510.8 2.5（M14）8.8212.8 2.5M1610214.83（M18）11.5 2.515.83M2012.5 2.5183（M22）14 2.519.43M2415321.54（M27）17323.84M3018.7 3.525.64（M33）21 3.528.75M3622.54315注意事项详细图解1、手动输入连接件厚度，表格自动计算每种安装形式的六角螺栓2、表格选用的是GB/T5783-2000，全螺纹-A和B级六角头螺栓，如选用其他等级螺栓，3、带括号的为尽可能不采用的规格。

4、如设备样本中厂家对螺栓/螺母的等级有要求，则按要求选取。

如没有要求，对于重栓/螺母等级为8.8/8。

5、如设备与紧固件的连接/接触部分为不锈钢材质，则紧固件应采用不锈钢材质。

6、如紧固件公称直径小于12毫米，则采用不锈钢材质。

7、如厂家没有特殊要求，紧固件应为热镀锌表面处理。

六角螺栓规格GB/T5783-2000头部高度K 平垫圈（A级）厚度h GB/T97.1-20021型六角螺母厚度m (GB/T6170-2000)螺距P安装形式Ⅰ安装形式Ⅱ1.6031316.62.10415.8520.552.60519.525.33.120544.1551.853.60627.436.64.10630.941.64.50833.845.150836.549.55.50838.452.360843.5596.80947.664.67.50950.168.28.501057.277.490106082角螺栓的长度值l，然后根据优选螺栓长度值进行选择。

角头螺栓，如选用其他等级螺栓，请参考五金手册或紧固件手册。

则按要求选取。

如没有要求，对于重量低于1吨且没有明显振动的设备，其螺栓/螺母等级为4.8/4；其余的螺，则紧固件应采用不锈钢材质。

大六角高强度螺栓连接工艺标准（503-1996）范围本工艺标准适用于钢结构安装工程，大六角高强度螺栓连接的施工技术。

施工准备2.1 材料：2.1.1 螺栓、螺母、垫圈均应附有质量证明书，并应符合设计要求和国家标准的规定；2.1.2 大六角头高强度螺栓的规格、尺寸及重量应符合表5-4的规定。

2.1.3 大六角高强度螺母的规格、尺寸及重量应符合表5-5的规定。

2.1.4 高强度垫圈的规格、尺寸及重量应符合表5-6的规定。

2.1.5 不同等级的大六角头高强度螺栓的材料性能必须符合表5-7的规定。

2.1.6 不同规格的高强度螺栓的机械性能、拉力应符合表5-8的规定。

2.1.7 大六角头高强度螺栓的硬度应符合表5-9的规定。

2.1.8 大六角头高强度螺栓的连接副是由一个螺栓、二个垫圈、一个螺母组成，螺栓、螺母和垫圈应按表5-10规定配套使用。

2.1.9 大六角头高强度螺栓验收入库后应按规格分类存放。

应防雨、防潮，遇有螺纹损伤或螺栓、螺母不配套时不得使用。

2.1.10 大六角头高强度螺栓存放时间过长，或有锈蚀时，应抽样检查紧固轴力，待满足要求后方可使用。

螺栓不得粘染泥土、油污，必须清理干净。

2.2 主要机具：电动扭矩扳手及控制箱、手动扭矩扳手、扭矩测量扳手、手工扳手、钢丝刷、冲子、钢结构用大六角头高强度螺栓的规格、尺寸及重量表5-4公称尺寸 12 16 20 (22) 24 (27) 30最大 12.43 16.43 20.52 22.52 24.52 27.84 30.84最小 11.57 15.57 19.48 21.48 23.48 26.16 29.16e (mm) 22.78 29.56 37.29 39.55 45.20 50.85 55.37dw (mm) 19.2 24.9 31.4 33.3 38.0 42.8 46.55 最大 21 27 34 36 41 46 50(mm) 最小 20.16 26.16 33 35 40 45 49h 最大 7.95 10.75 13.40 14.90 15.90 17.90 19.75(mm) 最小 7.05 9.25 11.60 13.10 14.10 16.10 17.65r (mm) 最小 1.0 1.0 1.5 1.5 1.5 2.0 2.0c 最大 0.8 0.8 0.8 0.8 0.8 0.8 0.8(mm) 最小 0.4 0.4 0.4 0.4 0.4 0.4 0.4z (mm) 最大 2.6 3.0 3.8 3.8 4.5 4.5 5.3l0 (mm) 25；30 30；35 35；40 40；45 45；50 50；55 55；60l (mm)公称最小最大35 33.75 36.25 49.440 38.75 41.25 54.245 43.75 46.25 57.8 113.050 48.75 51.25 62.5 121.3 207.355 53.5 56.;5 67.3 127.9 220.3 269.360 58.5 61.5 72.1 136.2 233.3 284.9 357.265 63.5 66.5 76.8 144.5 243.6 300.5 375.7 503.270 68.5 71.5 81.6 152.8 256.5 313.2 394.2 527.1 658.275 73.5 76.5 86.3 161.2 269.5 328.9 409.1 551.0 687.580 78.5 81.5 169.5 282.5 344.5 428.6 570.2 716.885 83.25 86.75 177.8 295.5 360.1 446.1 594.1 740.390 88.25 91.75 186.1 308.5 375.8 464.7 617.9 769.695 93.25 96.75 194.4 321.4 391.4 483.2 641.8 799.0100 98.25 101.75 202.8 334.4 407.0 501.7 665.7 828.3续表110 108.25 111.75 219.4 360.4 438.3 538.8 713.5 886.9120 118.25 121.75 236.1 386.3 469.6 575.9 761.3 945.6130 128 132 252.7 412.3 500.8 612.9 809.1 1004.2140 138 142 438.3 532.1 650.0 856.9 1062.8150 148 152 464.2 563.4 687.1 904.7 1121.5160 156 165 490.2 594.6 724.2 952.4 1180.1170 166 174 625.9 761.2 1000.2 1238.7180 176 184 657.2 798.3 1048.0 1297.4190 186 194 688.4 835.4 1095.8 1356.0200 196 204 719.7 872.4 1143.6 1414.7220 216 224 782.2 946.6 1239.2 1531.9240 230 244 1020.7 1334.7 1649.2260 256 264 1430.3 1766.5注： 1. 括号内的规格，尽可能不采用。

tmaxminmaxminmaxminmin安装形式Ⅰ安装形式ⅡM1.615 3.14 2.86 1.6 1.46 1.56 1.520.70.35 1.300 1.05 2.35 3.65M216 3.98 3.622 1.86 1.56 1.5210.4 1.600.50 1.2 3.3 4.4M2.517 4.68 4.32 2.5 2.36 2.06 2.02 1.10.45200.650 1.354 5.35M318 5.68 5.323 2.86 2.58 2.52 1.30.5 2.400.80 1.5 4.7 6.3M4207.22 6.784 3.82 3.08 3.0220.7 3.20 1.10 2.1 6.48.5M5228.728.285 4.82 4.095 4.02 2.50.8 4.70 1.30 2.48.411.8M 62410.229.786 5.7 5.14 5.0231 5.20 1.6039.813.412～60M 82813.2712.7387.64 6.14 6.024 1.25 6.80 2.10 3.7512.6517.3516～80M103216.2715.73109.648.1758.0255 1.58.40 2.60 4.515.521.320～100M123618.2717.731211.5710.1810.0256 1.7510.83 3.10 5.2525.1532.8525～120（M14）4021.3320.671412.5712.2112.0327212.84 3.60630.439.630～140M164424.3323.671615.5714.2114.0328214.84 4.10632.943.630～200（M18）4827.3326.671817.5714.2114.0329 2.515.85 4.507.537.849.135～180M205230.3329.672019.4817.2317.0510 2.5185507.540.553.540～200（M22）5633.3932.612221.4817.2317.0511 2.519.45 5.507.542.456.345～200M246036.3935.612423.4819.2819.06512321.5560946.56250～200（M27）6640.3939.612726.4819.2819.06513.5323.80 6.80939.656.655～200M 307245.3944.613029.4822.2822.06515.5 3.525.607.5010.543.661.760～200（M33）7850.3949.613332.3824.2824.06518 3.528.708.5010.547.767.965～200M368454.4653.543635.3827.2827.0651943109012527470～200M429663.4662.544241.3832.3332.0824 4.534010.5013.55881.5M4810872.4671.544847.3836.3336.08295380120156591M5612484.5483.465656.2641.3341.0834 5.5450016.561.5106.5M6414096.5495.466463.2646.3346.08386511869120注意事项六角螺栓规格GB/T5783-2000六角螺栓长度计算方法连接件厚度a (手动输入）螺栓长度L1型六角螺母厚度m (GB/T6170-2000)(m=max）图三为内六角螺栓-数据来自深圳市固尔强五金有限公司(数据仅作参考，标准详见GB/T5783-2000）螺栓外伸长度bC螺距P(GB/T5783-2000)1、手动输入连接件厚度，表格自动计算每种安装形式的六角螺栓的长度值L ，然后根据优选螺栓长度值进行选择。

六角螺栓主要参数六角螺栓是一种常见的紧固件，广泛应用于机械设备、建筑结构和汽车等领域。

它具有许多重要的参数，这些参数决定了六角螺栓的使用性能和适用范围。

本文将详细介绍六角螺栓的主要参数，以便读者更好地了解和选择六角螺栓。

1. 螺纹尺寸螺纹尺寸是六角螺栓的一个重要参数。

它通常由直径和螺距两个值来表示，例如M8×1.25，表示螺栓直径为8mm，螺距为1.25mm。

螺纹尺寸的选择要根据实际需要和装配要求来确定，以确保螺栓与螺母的配合良好，达到预期的紧固效果。

2. 长度螺栓的长度是指螺纹部分的长度，通常用毫米（mm）表示。

长度的选择应根据具体的装配要求和连接件的厚度来确定，确保螺栓能够牢固地连接两个或多个零件，并提供足够的预紧力。

3. 强度等级强度等级是衡量螺栓材料强度的一个重要参数。

常见的强度等级有4.8、8.8、10.9和12.9等级。

数字越高，表示螺栓的强度越大。

在选择螺栓强度等级时，需要根据具体的工作环境和负荷要求来确定，以确保螺栓能够承受所需的载荷。

4. 材料六角螺栓的材料也是一个重要参数。

常见的材料有碳钢、合金钢和不锈钢等。

不同材料具有不同的性能和耐腐蚀能力，因此在选择螺栓材料时，需要根据具体的工作环境和要求来确定，以确保螺栓能够长期稳定地工作。

5. 表面处理螺栓的表面处理也是一个重要参数。

常见的表面处理方式有镀锌、镀铬和热处理等。

表面处理可以提高螺栓的耐腐蚀能力和表面硬度，延长螺栓的使用寿命。

在选择螺栓表面处理方式时，需要根据具体的工作环境和要求来确定，以确保螺栓能够在恶劣条件下仍然能够正常工作。

6. 标准六角螺栓的标准也是一个重要参数。

常见的标准有国际标准ISO、德国标准DIN和美国标准ANSI等。

不同的标准规定了螺栓的尺寸、强度等级和材料等要求。

在选择螺栓时，需要根据具体的使用要求和标准要求来确定，以确保螺栓符合相应的标准和规范。

六角螺栓的主要参数包括螺纹尺寸、长度、强度等级、材料、表面处理和标准等。

给你一个大六角高强螺栓的长度计算办法：
高强度螺栓的长度L应符合设计要求或按下式计算确定：
L=L′+△L (1)
式中L′───连接板层总厚度（mm）；
△L ───附加长度（mm），
△L=m+2s+ip (2)
其中m───高强度螺母公称厚度（mm）；
s───高强度垫圈公称厚度（mm）；
i───当L≤100mm时，i=2；当L＞100mm时，i=3；
p───螺纹的螺距（mm）。

表4.2.12 高强度螺栓附加长度△L（mm）
螺栓公称直径M12 M16 M20 M22 M24 M27
M30
高强度螺母公称厚度12.0 16.0 20.0 22.0 24.0 27.0 30.0
高强度垫圈公称厚度 3.0 4.0 4.0 5.0 5.0 5.0 5.0
螺纹的螺距 1.75 2.0 2.5 2.5 3.0 3.0 3.5
大六角头高强度螺栓附加长度23.0 30.0 35.5 39.5 43.0 46.0 50.5
根据公式（1）计算所得值，当L≤100mm时，可按螺栓长度以5mm为一个规格的规定，将其个位数按2舍3入、7舍8入的原则，计算出使用长度；当L＞100mm时，可按螺栓长度以10mm为一个规格的规定，将其个位数按4舍5入的原则，计算出使用长度。
