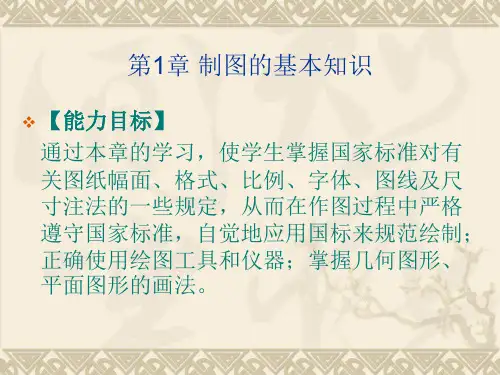

第一章制图基本知识与技能第一节机械制图国家标准的基本规定一、图纸幅面和格式1、基本幅面:A0、A1、A2、A3、A4。
要采用国家标准规定的幅面尺寸B×L B:表示图纸的短边L:表示图纸的长边加长幅面:必要时允许采用加长幅面。
加长幅面的尺寸由基本幅面的短边成整数倍增加后得出。
2、图框格式和尺寸图框:在图纸上必须用粗实线画出图框。
图框有两种格式:留装订边和不留装订边。
同一产品中所以图样均应采用同一种格式。
图框尺寸:不留装订边的图纸,其四周边框的宽度相同(均为e)留装订边的图纸,其装订边宽度一律为25mm,其他三边一致。
3、标题栏和明细栏标题栏一般应位于图纸的右下角。
标题栏中的文字方向为看图方向。
二、比例1、比例的定义:图样中图形与其实物相应要素的线性尺寸之比。
2、比例的种类:原值比例:即1:1;放大比例:如2:1等;缩小比例:如1:2等。
3、选择比例的原则:绘图时尽可能采用原值比例;图样中所注的尺寸数值都是所表达对象的真实大小,与图形比例无关。
三、字体1、基本要求:(1)书写字体必须做到:字体工整、笔画清楚、间隔均匀、排列整齐。
(2)字体高度(h)的公称尺寸系列为:1.8mm,2.5mm,3.5mm,5mm,7mm,10mm,14mm,20mm八种,字体的高度代表字体的号数。
(3)汉字应写成长仿宋体字,并采用规定的简化字,汉字的高度h不应小于3.5mm。
(4)字母和数字分A型和B 型;常采用B型字体。
(5)字母和数字可以写成斜体和直体;斜体向右倾斜,与水平线成75°。
(6)用作指数、分数、极限偏差、注脚等的数字及字母,一般应采用小一号的字体。
(7)同一图样上,只允许选用一种形式的字体。

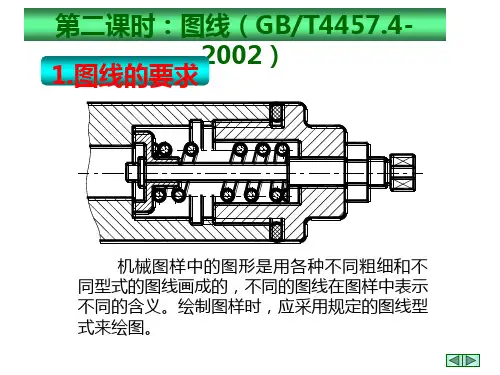

四、图线1、基本线型(9种)粗实线、细实线、粗虚线、细虚线、粗点画线、细点画线、波浪线、双折线、细双点画线。
2、常用线型的使用粗实线:可见轮廓线细实线:尺寸线、尺寸界线、剖面线、过渡线、指引线细虚线:不可见轮廓线细点画线:轴线、对称中心线波浪线,双折线:断裂处边界线3、图线的宽度图线分粗、细两种。

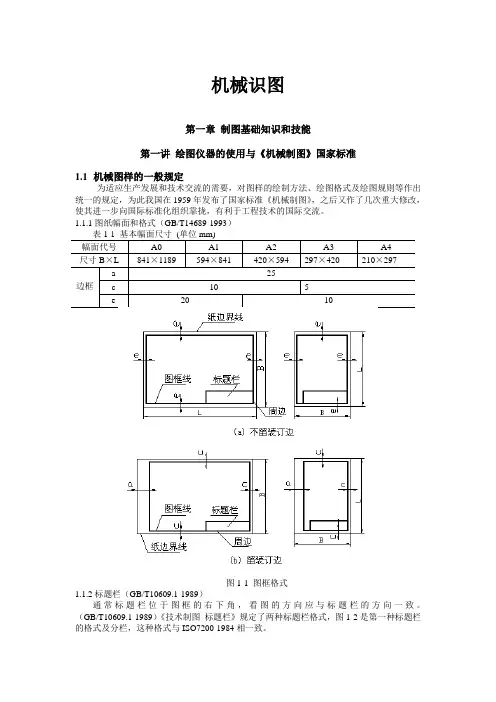

机械识图第一章制图基础知识和技能第一讲绘图仪器的使用与《机械制图》国家标准1.1机械图样的一般规定为适应生产发展和技术交流的需要,对图样的绘制方法、绘图格式及绘图规则等作出统一的规定,为此我国在1959年发布了国家标准《机械制图》,之后又作了几次重大修改,使其进一步向国际标准化组织靠拢,有利于工程技术的国际交流。

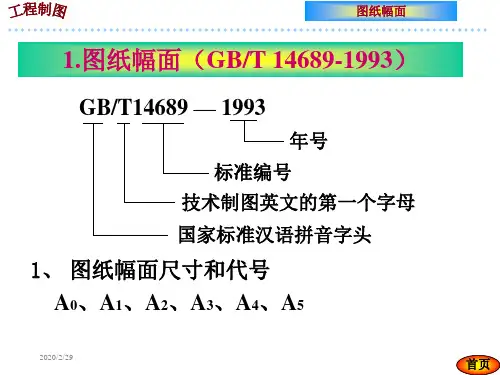

1.1.1图纸幅面和格式(GB/T14689-1993)e 20 10图1-1 图框格式1.1.2标题栏(GB/T10609.1-1989)通常标题栏位于图框的右下角,看图的方向应与标题栏的方向一致。
(GB/T10609.1-1989)《技术制图标题栏》规定了两种标题栏格式,图1-2是第一种标题栏的格式及分栏,这种格式与ISO7200-1984相一致。
图1-2 标题栏格式、分栏及尺寸1.1.3比例(GB/T14690-1993)1.1.4图线(GB4457.4-1984和GB/T 17450-1998)(1)机械制图的线型及应用(表1-3)(2)图线的画法在绘制虚线、点画线时,线和线相交处应为线段相交。
当虚线在粗实线的延长线上时,在分界处要留空隙。
点画线超出轮廓线的长度约为3mm至5mm。
当要绘制的点画线长度较小时,可用细实线代替(图1-4)。
图1-4 图线的画法图1-5 粗实线铅笔的修理和使用第二讲几何作图尺寸标注1.2.1 基本规则(图1-8)(1)机件的真实大小应以图样上所注的尺寸数值为依据,与图形的大小及绘图的准确性无关。
(2)图样中的尺寸凡以毫米为单位时,不需标注其计量单位的代号或名称,否则需标注其计量单位的代号或名称。
(3)图样中所标注的尺寸,为该图样所示机件的最后完工尺寸,否则应另附说明。
(4)机件的每一尺寸,在图样上一般只标注一次,并应标注在反映该结构最清晰的图形上。
(5)尺寸线到轮廓线、尺寸线和尺寸线之间的距离为6mm-10mm,尺寸线超出尺寸界限2mm-3mm,尺寸数字一般为3.5号字,箭头长5mm,箭头尾部宽1mm。
