高压电缆冷缩型电缆头制作工艺及其注意事项

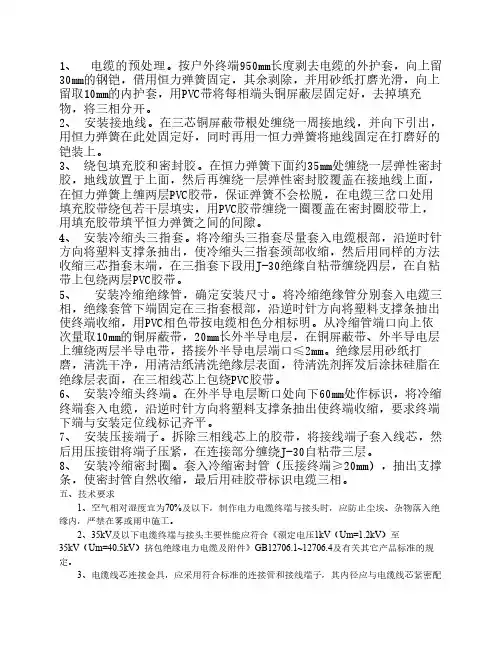

1、 电缆的预处理。

按户外终端950mm长度剥去电缆的外护套，向上留30mm的钢铠，借用恒力弹簧固定，其余剥除，并用砂纸打磨光滑，向上留取10mm的内护套，用PVC带将每相端头铜屏蔽层固定好，去掉填充物，将三相分开。

2、 安装接地线。

在三芯铜屏蔽带根处缠绕一周接地线，并向下引出，用恒力弹簧在此处固定好，同时再用一恒力弹簧将地线固定在打磨好的铠装上。

3、 绕包填充胶和密封胶。

在恒力弹簧下面约35mm处缠绕一层弹性密封胶，地线放置于上面，然后再缠绕一层弹性密封胶覆盖在接地线上面，在恒力弹簧上缠两层PVC胶带，保证弹簧不会松脱，在电缆三岔口处用填充胶带绕包若干层填实，用PVC胶带缠绕一圈覆盖在密封圈胶带上，用填充胶带填平恒力弹簧之间的间隙。

4、 安装冷缩头三指套。

将冷缩头三指套尽量套入电缆根部，沿逆时针方向将塑料支撑条抽出，使冷缩头三指套颈部收缩，然后用同样的方法收缩三芯指套末端，在三指套下段用J-30绝缘自粘带缠绕四层，在自粘带上包绕两层PVC胶带。

5、 安装冷缩绝缘管，确定安装尺寸。

将冷缩绝缘管分别套入电缆三相，绝缘套管下端固定在三指套根部，沿逆时针方向将塑料支撑条抽出使终端收缩，用PVC相色带按电缆相色分相标明。

从冷缩管端口向上依次量取10mm的铜屏蔽带，20mm长外半导电层，在铜屏蔽带、外半导电层上缠绕两层半导电带，搭接外半导电层端口≤2mm。

绝缘层用砂纸打磨，清洗干净，用清洁纸清洗绝缘层表面，待清洗剂挥发后涂抹硅脂在绝缘层表面，在三相线芯上包绕PVC胶带。

6、 安装冷缩头终端。

在外半导电层断口处向下60mm处作标识，将冷缩终端套入电缆，沿逆时针方向将塑料支撑条抽出使终端收缩，要求终端下端与安装定位线标记齐平。

7、 安装压接端子。

拆除三相线芯上的胶带，将接线端子套入线芯，然后用压接钳将端子压紧，在连接部分缠绕J-30自粘带三层。

8、 安装冷缩密封圈。

套入冷缩密封管（压接终端≥20mm），抽出支撑条，使密封管自然收缩，最后用硅胶带标识电缆三相。

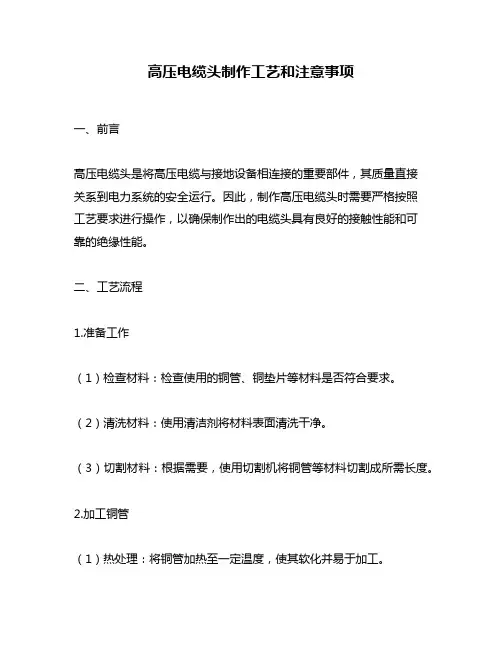

高压电缆头制作工艺和注意事项一、前言高压电缆头是将高压电缆与接地设备相连接的重要部件，其质量直接关系到电力系统的安全运行。

因此，制作高压电缆头时需要严格按照工艺要求进行操作，以确保制作出的电缆头具有良好的接触性能和可靠的绝缘性能。

二、工艺流程1.准备工作（1）检查材料：检查使用的铜管、铜垫片等材料是否符合要求。

（2）清洗材料：使用清洁剂将材料表面清洗干净。

（3）切割材料：根据需要，使用切割机将铜管等材料切割成所需长度。

2.加工铜管（1）热处理：将铜管加热至一定温度，使其软化并易于加工。

（2）冷却：在加工完成后，将铜管迅速浸入水中进行冷却。

（3）抛光：使用抛光机对铜管进行表面处理，使其表面光滑平整。

3.组装电缆头（1）安装垫片：在铜管两端各安装一个垫片，并用螺母固定。

（2）插入电缆：将电缆插入铜管内，并用钳子将铜管压紧。

（3）焊接：使用焊接机对铜管和电缆进行焊接，使其紧密连接。

4.绝缘处理（1）涂抹绝缘材料：使用刷子将绝缘材料涂抹在电缆头表面，以增强其绝缘性能。

（2）干燥：将涂有绝缘材料的电缆头放置在通风干燥处，待其完全干燥后即可使用。

三、注意事项1.安全操作（1）在操作前应了解高压电力系统的相关知识，并且必须严格遵守操作规程。

（2）使用保护手套、眼镜等防护装备，以避免因操作不当而造成伤害。

2.材料选择（1）选用优质的铜管、铜垫片等材料，并确保其符合国家标准要求。

（2）材料表面应清洁干净，无油污等污染物质。

3.加工工艺（1）加工前应先对铜管进行热处理，使其变得柔软易于加工。

（2）加工完成后，应立即将铜管浸入水中进行冷却，以避免其变形。

（3）加工过程中应注意保持加工表面的光滑平整，以保证电缆头的接触性能。

4.组装工艺（1）在组装电缆头时，应确保铜管两端垫片的位置正确，并且螺母固定牢固。

（2）插入电缆时应注意插入深度，以确保电缆与铜管之间的紧密连接。

5.焊接工艺（1）在焊接过程中应注意控制焊接温度和时间，并确保焊接质量符合要求。

高压冷缩电缆头制作步骤一、准备工作在制作高压冷缩电缆头之前，首先需要准备好以下材料和工具：1. 高压冷缩电缆头套管：根据需要选择合适规格的套管，确保与电缆直径相匹配。

2. 硅胶：用于填充套管和电缆之间的空隙，提高密封性能。

3. 剥线钳：用于剥去电缆绝缘层，露出导体。

4. 切割工具：如切割刀、剪刀等，用于剪断套管和硅胶。

5. 热风枪：用于加热套管，使其收缩并与电缆牢固连接。

6. 清洁剂：用于清洁电缆表面，去除污垢和油脂。

二、剥离电缆绝缘层1. 使用剥线钳将电缆绝缘层剥离，露出导体。

注意不要损坏导体，保持导体的完整性。

三、清洁电缆表面1. 使用清洁剂将电缆表面彻底清洁，去除污垢和油脂。

确保电缆表面干净，以提高套管与电缆的粘合度。

四、选择合适的套管1. 根据电缆直径选择合适规格的套管。

套管应比电缆直径略大，以确保套管能完全覆盖电缆导体。

五、填充硅胶1. 使用硅胶填充套管和电缆之间的空隙，确保密封性能。

将硅胶均匀地涂抹在套管内部，使其能充分填充空隙。

六、套管安装1. 将填充硅胶的套管塞入电缆末端，确保套管和电缆之间没有空气。

套管应牢固地固定在电缆上，不得有松动。

七、加热收缩1. 使用热风枪对套管进行加热，使其收缩并与电缆牢固连接。

加热时要保持适当的距离和温度，避免过热导致套管变形或损坏。

八、检查和测试1. 完成套管的安装后，进行检查和测试，确保电缆头制作无误。

检查套管与电缆的连接是否牢固，无松动现象。

2. 使用绝缘电阻测试仪对电缆头进行测试，确保绝缘性能合格。

九、保护和封装1. 完成电缆头的制作后，可以根据需要使用绝缘胶带或其他材料进行保护和封装。

确保电缆头不受外界环境的影响，提高使用寿命。

十、验收1. 完成电缆头的制作后，由专业人员进行验收，确保制作符合标准要求，达到可靠的使用效果。

总结：高压冷缩电缆头的制作过程包括准备工作、剥离电缆绝缘层、清洁电缆表面、选择套管、填充硅胶、安装套管、加热收缩、检查和测试、保护封装以及最后的验收。

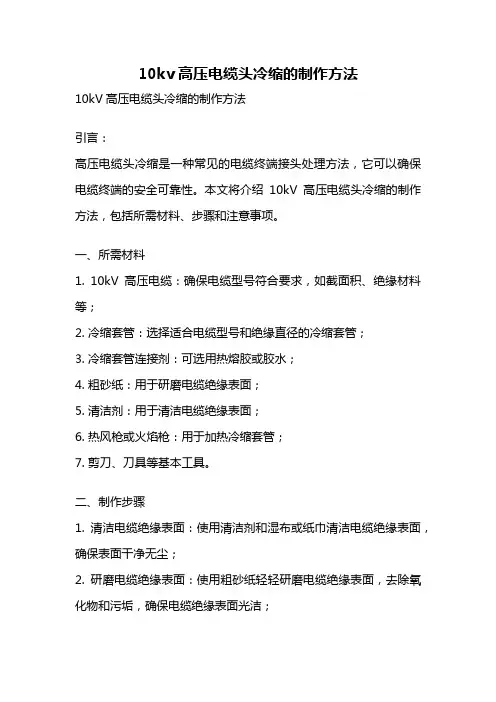

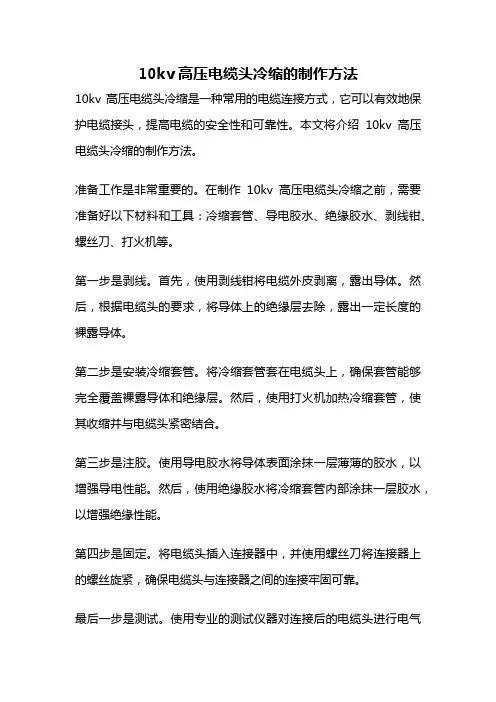

10kv高压电缆头冷缩的制作方法10kV高压电缆头冷缩的制作方法引言：高压电缆头冷缩是一种常见的电缆终端接头处理方法，它可以确保电缆终端的安全可靠性。

本文将介绍10kV高压电缆头冷缩的制作方法，包括所需材料、步骤和注意事项。

一、所需材料1. 10kV高压电缆：确保电缆型号符合要求，如截面积、绝缘材料等；2. 冷缩套管：选择适合电缆型号和绝缘直径的冷缩套管；3. 冷缩套管连接剂：可选用热熔胶或胶水；4. 粗砂纸：用于研磨电缆绝缘表面；5. 清洁剂：用于清洁电缆绝缘表面；6. 热风枪或火焰枪：用于加热冷缩套管；7. 剪刀、刀具等基本工具。

二、制作步骤1. 清洁电缆绝缘表面：使用清洁剂和湿布或纸巾清洁电缆绝缘表面，确保表面干净无尘；2. 研磨电缆绝缘表面：使用粗砂纸轻轻研磨电缆绝缘表面，去除氧化物和污垢，确保电缆绝缘表面光洁；3. 选择合适的冷缩套管：根据电缆型号和绝缘直径选择合适的冷缩套管，确保套管能完全覆盖绝缘部分；4. 切割冷缩套管：根据电缆绝缘部分的长度，使用剪刀或刀具将冷缩套管剪成合适的长度；5. 套上冷缩套管：将切割好的冷缩套管套在电缆绝缘部分上，确保套管与绝缘紧密贴合；6. 加热冷缩套管：使用热风枪或火焰枪对冷缩套管进行加热，使其收缩并与电缆绝缘紧密结合；7. 断开电缆头与电缆主体之间的连接：根据具体情况，断开电缆头与电缆主体之间的连接；8. 连接电缆头和电缆主体：根据电缆头和电缆主体的连接方式，进行连接并确保连接牢固可靠；9. 固定电缆头：根据具体情况，使用绝缘胶带或其他固定装置固定电缆头；10. 检查和测试：对制作好的电缆头进行检查和测试，确保其安全可靠。

三、注意事项1. 操作前确保电缆处于断电状态，并采取必要的安全措施；2. 选择合适的冷缩套管和连接剂，确保与电缆绝缘材料相容；3. 清洁电缆绝缘表面时要注意使用温和的清洁剂，避免损坏绝缘材料；4. 研磨电缆绝缘表面时要轻轻研磨，避免损伤绝缘层；5. 加热冷缩套管时要控制加热温度和时间，避免过热导致损坏；6. 连接电缆头和电缆主体时要确保连接牢固可靠，避免出现接触不良或松动的情况；7. 制作完成后要进行检查和测试，确保电缆头的安全可靠性。

电力工程高压电缆冷缩电缆头施工技术方案一、概述高压电缆冷缩电缆头施工技术是一种用于高压电缆终端连接的工艺，通过冷缩电缆头实现电缆与设备的可靠连接。

本文将介绍高压电缆冷缩电缆头施工技术的具体步骤和注意事项。

二、施工准备1.确定施工区域，确保施工现场整洁、干燥，并做好安全防护措施。

2.准备所需材料和工具，包括冷缩电缆头、剥皮刀、剥线器、起线温枪、电缆接地套管、绝缘套管、导线接地套等。

三、施工步骤1.清理电缆头及电缆终端：使用剥皮刀清理电缆终端的外皮，确保暴露足够的电缆绞线和绝缘层。

2.剥皮刀剥除绝缘层：根据冷缩电缆头的要求，使用剥皮刀适当剥除绝缘层。

注意不要损伤绞线和金属屏蔽层。

3.安装电缆接地套管：根据电缆头的要求，将电缆接地套管套入电缆终端内，并固定。

4.弯曲绝缘套管：根据电缆头的要求，使用起线温枪将绝缘套管加热，使其软化，然后使用导线接地套将绝缘套管弯曲到要求的角度。

5.安装电缆头：将电缆头套入电缆终端，并固定。

需确保电缆头、绞线和金属屏蔽层的正确对位。

6.冷缩电缆头：根据电缆头的要求，使用定量加热源（如电热枪）对电缆头进行加热，使其冷缩到适当的位置。

同时应确保电缆头表面均匀加热，并避免过热和烧坏电缆绝缘层。

7.检查施工质量：施工完成后，应对电缆头的连接进行检查。

主要检查电缆头的外观及连接是否紧密、无剥离、无裂纹等不良现象。

四、注意事项1.施工前应对冷缩电缆头和电缆终端进行检查，确保质量和尺寸符合要求。

2.进行施工前，应对电缆终端进行清洁，清除杂物等污染物，以确保连接的可靠性。

3.在施工过程中，应定期检查电缆头的温度，避免过热造成损坏。

4.施工完成后，应对电缆头连接进行检查，确保连接紧密可靠，无裂纹、剥离等现象。

5.施工过程中要注意安全，遵循电气安全操作规程，如低压就地操作等。

五、结语高压电缆冷缩电缆头施工技术方案中，关键在于施工准备和施工步骤的正确执行。

只有严格按照要求操作，才能确保电缆头连接的可靠性和安全性。

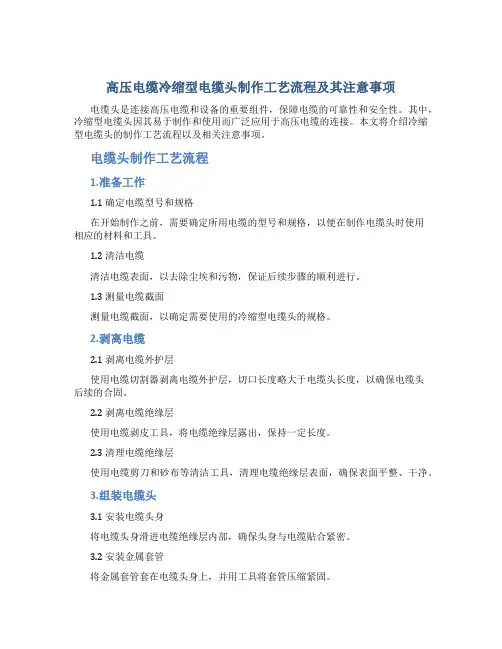

高压电缆冷缩型电缆头制作工艺流程及其注意事项电缆头是连接高压电缆和设备的重要组件，保障电缆的可靠性和安全性。

其中，冷缩型电缆头因其易于制作和使用而广泛应用于高压电缆的连接。

本文将介绍冷缩型电缆头的制作工艺流程以及相关注意事项。

电缆头制作工艺流程1.准备工作1.1 确定电缆型号和规格在开始制作之前，需要确定所用电缆的型号和规格，以便在制作电缆头时使用相应的材料和工具。

1.2 清洁电缆清洁电缆表面，以去除尘埃和污物，保证后续步骤的顺利进行。

1.3 测量电缆截面测量电缆截面，以确定需要使用的冷缩型电缆头的规格。

2.剥离电缆2.1 剥离电缆外护层使用电缆切割器剥离电缆外护层，切口长度略大于电缆头长度，以确保电缆头后续的合固。

2.2 剥离电缆绝缘层使用电缆剥皮工具，将电缆绝缘层露出，保持一定长度。

2.3 清理电缆绝缘层使用电缆剪刀和砂布等清洁工具，清理电缆绝缘层表面，确保表面平整、干净。

3.组装电缆头3.1 安装电缆头身将电缆头身滑进电缆绝缘层内部，确保头身与电缆贴合紧密。

3.2 安装金属套管将金属套管套在电缆头身上，并用工具将套管压缩紧固。

3.3 安装弹性垫圈安装弹性垫圈，可有效缓解温度变化对连接件的影响，提高电缆头的可靠性。

3.4 安装绝缘套管将两段绝缘套管套在金属套管上，确保电缆头密封性和绝缘性能。

4.热收缩4.1 利用热源预缩使用热风枪或火焰枪等热源施加一定的热量，将电缆头膨胀并收缩，预缩后的电缆头可提供更好的密封和防水性能。

4.2 缩头收缩在完成预缩后，使用热源再次向电缆头施加热量，使其达到收缩状态。

5.测试验证完成电缆头的制作并热收缩后，需要对电缆头进行测试验证。

5.1 测试电阻值测试电阻值，确保连接件的接触良好。

5.2 测试耐压性测试耐压性，确保电缆头的绝缘性能与高压电缆相匹配。

5.3 测试机械强度测试机械强度，确保连接件的可靠性和耐用性。

制作注意事项1.确保清洁工作在进行任何操作之前，需要对电缆进行彻底清洗，以消除尘埃、污垢和其他表面污染物。

冷缩电缆头制作工艺流程及注意事项冷缩电缆头是一种新型的电缆连接器，其优点是安装简单、密封性好、防水防尘、绝缘性能好等。

目前在石油、航空、航天、高速铁路等领域已广泛使用。

本文将详细介绍冷缩电缆头的制作工艺流程和注意事项。

一、制作工艺流程1.将电线剥皮，剥去一定长度后，用柔软的布清洁干净，让铜丝暴露出来。

2.将保护袋从冷缩电缆头上取下，并适当切割符合电线尺寸的长度。

3.打开冷缩电缆头的中间环，将电线穿过中间环，极性符合。

4.推上保护袋，保护袋需要完全包住绝缘体，缩短管不能露出电线尾。

5.用剪刀等工具将冷缩电缆头缩热收缩，直到缩短管覆盖线的绝缘体外部，待冷却到室温后，即可使用。

二、注意事项1.电线接口必须是干净的，如果有油脂等脏污，则会影响电缆头的粘附力，降低使用寿命。

2.在接线前，一定要将电源关闭，并检查电源是否已经断电，不然会有一定的危险。

3.接线时，必须根据设备电气原理图确定正确的连接方式和位置。

插头、接头应该连接牢固，没有松动、泄漏等情况。

4.在冷缩电缆头制作的手段中，应确保使用合适的工具，并按照标准操作。

按照正确的制作手段制作出来的芯线应有良好的绝缘性能和机械性能。

5.在操作过程中，必须保持专注，以避免意外事故发生。

如果发现设备有任何异常情况，应及时关闭电源，并进行检查处理。

6.在使用冷缩电缆头的过程中，需要注意密封性能。

如果发现有漏电的情况发生，应及时停止使用，并进行修复。

7.在存储电缆头时，要注意存储条件。

应存放在干燥、通风的环境中，避免阳光直射和高温。

总之，制作冷缩电缆头需要注意很多细节，只有全面掌握制作工艺流程和注意事项，才能确保安全并提高电缆头的使用寿命。

目前，电缆头有很多种类和规格，如若采购不到合适的电缆头，不妨考虑在专业厂家订制，以充分保障设备连接的稳定性和可靠性。

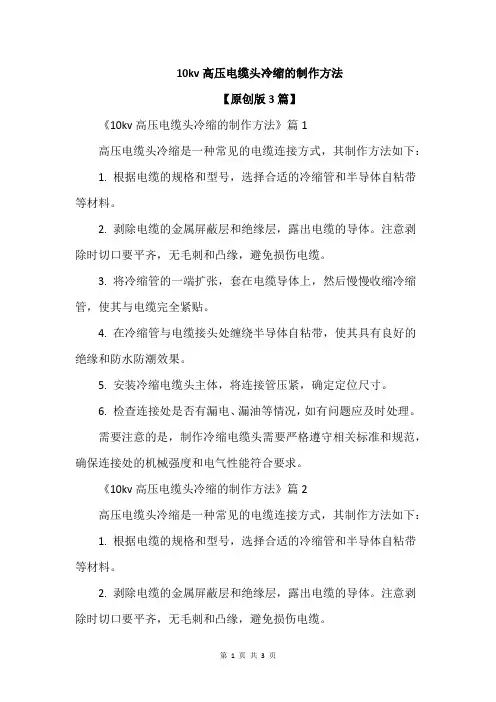

10kv高压电缆头冷缩的制作方法【原创版3篇】《10kv高压电缆头冷缩的制作方法》篇1高压电缆头冷缩是一种常见的电缆连接方式，其制作方法如下：1. 根据电缆的规格和型号，选择合适的冷缩管和半导体自粘带等材料。

2. 剥除电缆的金属屏蔽层和绝缘层，露出电缆的导体。

注意剥除时切口要平齐，无毛刺和凸缘，避免损伤电缆。

3. 将冷缩管的一端扩张，套在电缆导体上，然后慢慢收缩冷缩管，使其与电缆完全紧贴。

4. 在冷缩管与电缆接头处缠绕半导体自粘带，使其具有良好的绝缘和防水防潮效果。

5. 安装冷缩电缆头主体，将连接管压紧，确定定位尺寸。

6. 检查连接处是否有漏电、漏油等情况，如有问题应及时处理。

需要注意的是，制作冷缩电缆头需要严格遵守相关标准和规范，确保连接处的机械强度和电气性能符合要求。

《10kv高压电缆头冷缩的制作方法》篇2高压电缆头冷缩是一种常见的电缆连接方式，其制作方法如下：1. 根据电缆的规格和型号，选择合适的冷缩管和半导体自粘带等材料。

2. 剥除电缆的金属屏蔽层和绝缘层，露出电缆的导体。

注意剥除时切口要平齐，无毛刺和凸缘，避免损伤电缆。

3. 将冷缩管的一端扩张，套在电缆导体上，然后慢慢收缩冷缩管，使其与电缆完全紧贴。

4. 在冷缩管与电缆的连接处缠绕半导体自粘带，使其具有良好的绝缘和防水防潮效果。

5. 安装冷缩电缆头主体，将连接管和电缆接头连接起来，并调整定位尺寸，确保连接牢固。

6. 在安装过程中，应注意保持电缆的整洁和干净，避免油污和灰尘等杂物影响连接质量。

需要注意的是，不同电压等级和型号的电缆，其冷缩电缆头的制作方法可能会有所不同。

因此，在制作前应根据电缆的规格和型号，选择合适的材料和工艺，并按照相关标准和要求进行制作。

《10kv高压电缆头冷缩的制作方法》篇3高压电缆头冷缩是一种常见的电缆连接方式，其制作方法如下：1. 根据厂家提供的安装图纸，准备所需的材料和工具。

2. 剥除电缆的金属屏蔽层和绝缘层，露出导体。

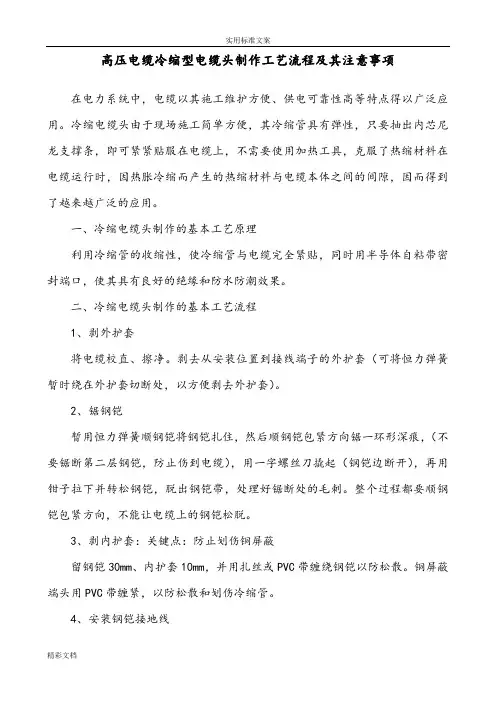

高压电缆冷缩型电缆头制作工艺流程及其注意事项在电力系统中，电缆以其施工维护方便、供电可靠性高等特点得以广泛应用。

冷缩电缆头由于现场施工简单方便，其冷缩管具有弹性，只要抽出内芯尼龙支撑条，即可紧紧贴服在电缆上，不需要使用加热工具，克服了热缩材料在电缆运行时，因热胀冷缩而产生的热缩材料与电缆本体之间的间隙，因而得到了越来越广泛的应用。

一、冷缩电缆头制作的基本工艺原理利用冷缩管的收缩性，使冷缩管与电缆完全紧贴，同时用半导体自粘带密封端口，使其具有良好的绝缘和防水防潮效果。

二、冷缩电缆头制作的基本工艺流程1、剥外护套将电缆校直、擦净。

剥去从安装位置到接线端子的外护套（可将恒力弹簧暂时绕在外护套切断处，以方便剥去外护套）。

2、锯钢铠暂用恒力弹簧顺钢铠将钢铠扎住，然后顺钢铠包紧方向锯一环形深痕，（不要锯断第二层钢铠，防止伤到电缆），用一字螺丝刀撬起（钢铠边断开），再用钳子拉下并转松钢铠，脱出钢铠带，处理好锯断处的毛刺。

整个过程都要顺钢铠包紧方向，不能让电缆上的钢铠松脱。

3、剥内护套：关键点：防止划伤铜屏蔽留钢铠30mm、内护套10mm，并用扎丝或PVC带缠绕钢铠以防松散。

铜屏蔽端头用PVC带缠紧，以防松散和划伤冷缩管。

4、安装钢铠接地线将三角垫锥用力塞入电缆分岔处，除去钢铠上的油漆、铁锈，用大恒力弹簧将钢铠地线固定在钢铠上。

为固定牢固，地线应预留10～20mm，恒力弹簧缠绕一圈后，把预留部分反折，再用恒力弹簧缠绕。

5、缠填充胶自断口以下50mm至整个恒力弹簧、钢铠及内护层，用填充胶缠绕两层，三岔口处多缠一层，这样做出的冷缩指套饱满充实。

6、固定铜屏蔽接地线将一端分成三股的地线分别用三个小恒力弹簧固定在三相铜屏蔽上，缠好后尽量把弹簧往里推。

将钢铠地线与铜屏蔽地线分开，不要短接。

7、安装冷缩3芯分支：（按电缆附件说明书的要求进行）8、套装冷缩护套管：（按电缆附件说明书的要求进行）可在填充胶及小恒力弹簧外缠一层黑色自粘带，使冷缩指套内的塑料条易于抽出。

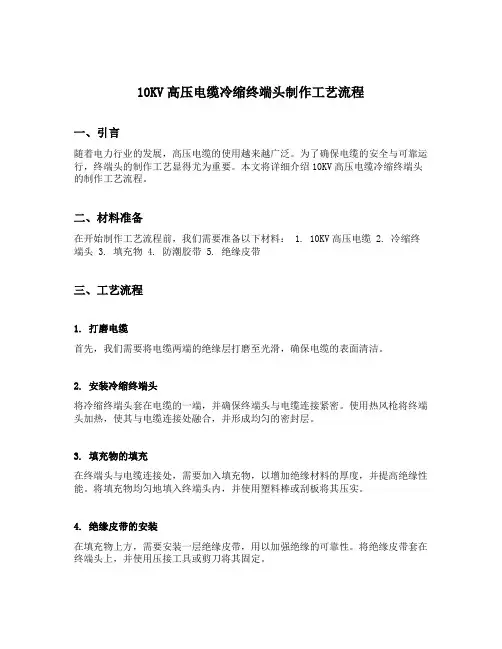

10KV高压电缆冷缩终端头制作工艺流程一、引言随着电力行业的发展，高压电缆的使用越来越广泛。

为了确保电缆的安全与可靠运行，终端头的制作工艺显得尤为重要。

本文将详细介绍10KV高压电缆冷缩终端头的制作工艺流程。

二、材料准备在开始制作工艺流程前，我们需要准备以下材料： 1. 10KV高压电缆 2. 冷缩终端头 3. 填充物 4. 防潮胶带 5. 绝缘皮带三、工艺流程1. 打磨电缆首先，我们需要将电缆两端的绝缘层打磨至光滑，确保电缆的表面清洁。

2. 安装冷缩终端头将冷缩终端头套在电缆的一端，并确保终端头与电缆连接紧密。

使用热风枪将终端头加热，使其与电缆连接处融合，并形成均匀的密封层。

3. 填充物的填充在终端头与电缆连接处，需要加入填充物，以增加绝缘材料的厚度，并提高绝缘性能。

将填充物均匀地填入终端头内，并使用塑料棒或刮板将其压实。

4. 绝缘皮带的安装在填充物上方，需要安装一层绝缘皮带，用以加强绝缘的可靠性。

将绝缘皮带套在终端头上，并使用压接工具或剪刀将其固定。

5. 防潮胶带的封装为了防止水分渗入终端头内部，我们需要在绝缘皮带外层使用防潮胶带进行封装。

将防潮胶带从终端头底部开始缠绕，逐渐向上盖过终端头，确保终端头的外部能够完全被覆盖。

6. 终端头的固定最后，使用绑扎带或固定夹将终端头固定在电缆上，确保终端头与电缆的连接牢固可靠。

四、注意事项1.操作人员需要佩戴防护手套、眼镜等个人防护用具，确保安全。

2.在工艺流程中，需要严格按照厂家提供的操作手册进行操作，遵循正确的制作步骤。

3.在使用热风枪进行加热时，应注意保持合适的距离和时间，以免导致终端头过热或损坏。

4.在填充物的填充过程中，应均匀压实，避免出现松散的情况。

5.终端头制作完成后，应进行必要的电气性能测试，确保其满足相关标准和要求。

五、总结10KV高压电缆冷缩终端头的制作工艺流程是一个关键的环节，对电缆的安全运行起着重要的保障作用。

通过正确的工艺流程和合理的操作，可以制作出安全可靠的冷缩终端头。
