高压电缆头制作工艺讲解

高压电缆头制作工艺和注意事项一、前言高压电缆头是将高压电缆与接地设备相连接的重要部件，其质量直接关系到电力系统的安全运行。

因此，制作高压电缆头时需要严格按照工艺要求进行操作，以确保制作出的电缆头具有良好的接触性能和可靠的绝缘性能。

二、工艺流程1.准备工作（1）检查材料：检查使用的铜管、铜垫片等材料是否符合要求。

（2）清洗材料：使用清洁剂将材料表面清洗干净。

（3）切割材料：根据需要，使用切割机将铜管等材料切割成所需长度。

2.加工铜管（1）热处理：将铜管加热至一定温度，使其软化并易于加工。

（2）冷却：在加工完成后，将铜管迅速浸入水中进行冷却。

（3）抛光：使用抛光机对铜管进行表面处理，使其表面光滑平整。

3.组装电缆头（1）安装垫片：在铜管两端各安装一个垫片，并用螺母固定。

（2）插入电缆：将电缆插入铜管内，并用钳子将铜管压紧。

（3）焊接：使用焊接机对铜管和电缆进行焊接，使其紧密连接。

4.绝缘处理（1）涂抹绝缘材料：使用刷子将绝缘材料涂抹在电缆头表面，以增强其绝缘性能。

（2）干燥：将涂有绝缘材料的电缆头放置在通风干燥处，待其完全干燥后即可使用。

三、注意事项1.安全操作（1）在操作前应了解高压电力系统的相关知识，并且必须严格遵守操作规程。

（2）使用保护手套、眼镜等防护装备，以避免因操作不当而造成伤害。

2.材料选择（1）选用优质的铜管、铜垫片等材料，并确保其符合国家标准要求。

（2）材料表面应清洁干净，无油污等污染物质。

3.加工工艺（1）加工前应先对铜管进行热处理，使其变得柔软易于加工。

（2）加工完成后，应立即将铜管浸入水中进行冷却，以避免其变形。

（3）加工过程中应注意保持加工表面的光滑平整，以保证电缆头的接触性能。

4.组装工艺（1）在组装电缆头时，应确保铜管两端垫片的位置正确，并且螺母固定牢固。

（2）插入电缆时应注意插入深度，以确保电缆与铜管之间的紧密连接。

5.焊接工艺（1）在焊接过程中应注意控制焊接温度和时间，并确保焊接质量符合要求。

高压电缆头制作流程一、引言高压电缆头是电力传输和分配系统中的重要组成部分，用于连接高压电缆的终端。

它具有良好的绝缘性能和电气连接功能，能够确保电力传输的安全和可靠性。

本文将介绍高压电缆头的制作流程，以帮助读者了解其制作过程和关键步骤。

二、材料准备制作高压电缆头所需的材料主要包括绝缘套管、绝缘填充物、金属接头、绝缘套管接头、绝缘胶、绝缘带等。

在开始制作之前，需要确保所使用的材料符合相关标准，并进行必要的检查和测试。

三、制作步骤1. 清洁工作：首先，需要将电缆头连接部分的表面进行清洁，确保无尘、无油污和杂质，以保证良好的接触和粘合效果。

2. 绝缘套管安装：将绝缘套管套在电缆头连接部分，确保套管长度和直径适合，并与电缆连接部分紧密贴合。

3. 绝缘填充物填充：在绝缘套管内填充绝缘填充物，以增强绝缘性能和固定电缆。

4. 金属接头安装：将金属接头连接在电缆头的金属部分，确保接头与电缆头连接紧密，并使用适当的工具进行固定。

5. 绝缘套管接头安装：将绝缘套管接头连接在绝缘套管的两端，确保接头与套管连接牢固，并使用绝缘胶进行固定。

6. 绝缘胶涂覆：在电缆头连接部分涂覆一层绝缘胶，以增强绝缘性能和防水效果。

7. 绝缘带包裹：使用绝缘带将电缆头连接部分进行包裹，确保绝缘带紧密贴合并固定电缆头。

8. 检查和测试：制作完成后，对电缆头进行必要的检查和测试，包括绝缘性能测试、电气连接测试等，以确保电缆头符合要求并能够正常工作。

四、注意事项1. 制作过程中要注意安全，避免触电和其他意外事故的发生。

2. 使用的材料和工具要符合相关标准，并进行必要的检查和测试。

3. 制作过程中要保持环境整洁，避免灰尘和杂质对电缆头质量的影响。

4. 制作过程中要仔细操作，确保每个步骤的正确性和质量。

5. 制作完成后要进行必要的检查和测试，确保电缆头符合要求并能够正常工作。

五、结论高压电缆头的制作流程包括清洁工作、绝缘套管安装、绝缘填充物填充、金属接头安装、绝缘套管接头安装、绝缘胶涂覆、绝缘带包裹以及检查和测试等步骤。

10kV高压电缆头的制作工艺 - 电力配电知识10kV的电压等级在我国高压配电网络最为常见，其电缆头的种类繁多，可以根据材料性质的不同分为热缩电缆头和冷缩电缆头，也可以根据使用环境的不同分为户内电缆头和户外电缆头，同时还可以根据电缆芯数的差异划分为单芯和多芯电缆头等，具体选择那种类型的电缆头要根据实际情况进行而定。

笔者以10kV冷缩电缆头的制作为例，详尽地叙述其制造步骤和工艺，主要包括剥离内外护套及钢铠、包绕填充胶以及固定电缆元件等众多步骤。

（1）剥离内外护套及钢铠。

在剥离内外护套及钢铠之前，首先要将电缆线擦拭干净并且校正拉直，便于剥皮分离，其次剥离掉安装位置到接线端子之间的外护套，注意预留钢铠30mm，内护套10mm，便于包裹固定，最后用扎丝或者生胶带对剥离的钢铠、铜屏蔽端口进行缠绕，防止松散后划伤冷缩管。

（2）固定地线及冷缩管。

无论是钢铠地线还是铜屏蔽地线都要对其进行固定操作，制作者首先使用三角电锥插入到电缆分叉处，打磨钢铠表面的油漆及铁锈，然后采用大恒力弹簧将地线固定在钢铠之上，为了确保地线固定牢靠，通常在固定地线时预留15-25mm的线头，而后将这些线头绕恒力弹簧一圈之后，将其反折，最后再用弹簧对其进行一步的固定。

铜屏蔽地线的固定，操作步骤基本上与钢铠地线一致，唯一的不同在于铜屏蔽地线有三股地线，需要采用三个小恒力弹簧进行固定。

为了避免短接事故的发生，钢铠地线和铜屏蔽线要尽量分开，二者不能够串在一起。

固定冷缩管是在冷缩套指往上约80mm 处缠绕生料带，然后将冷缩管套在指套根部，逆时针方向抽出塑料条，根据冷缩管端头到接线端子的距离对冷缩管进行切除。

（3）剥离铜屏蔽层和外半导层。

在距离已固定的冷缩管20mm处用刀剥离铜屏蔽线，并同时记住相色线，然后在距离其10mm处对外半导层进行剥离，同时根据原有的相色线的颜色缠绕相色条。

值得注意的是，剥离外半导层时切忌刀口不要太深，否则极易破坏电缆的绝缘性，进而因尖端放电而击穿绝缘层。

高压电缆敷设及电缆头制作安装施工工艺高压电缆是输送电力的重要物品，其敷设、维护以及安装施工都是非常重要的。

本文主要介绍高压电缆的敷设以及电缆头制作安装施工工艺，帮助读者了解高压电缆敷设及电缆头制作安装施工工艺的步骤与要求。

一、高压电缆敷设高压电缆敷设主要包括预处理、布线、敷设和固定四个步骤。

1. 预处理在进行高压电缆敷设之前需要进行地形测量，确定敷设线路，做好施工准备。

同时需要检查电缆的型号及使用性能以及配合材料的选择，以确保敷设的质量和安全。

2. 布线首先需要将电缆线路布置于地面，对于直线敷设，将电缆在地面上铺好，并保证两端长度一致；对于弯曲路段，需要考虑电缆转弯半径与路线安排，以保证电缆敷设平滑，不受损伤。

3. 敷设将电缆沿地面敷设，同时需要注意控制电缆曲度半径不小于规定数值，以防损坏电缆。

敷设时需要注意弯道场地的转弯部分，以保证不产生铰链效应。

4. 固定完成敷设后，需要将电缆固定在地面上。

固定的方式根据敷设场地具体情况设计。

需要注意固定的牢固程度，防止电缆在使用过程中发生位移。

二、电缆头制作安装施工工艺电缆头是高压电缆的重要组成部分，能够承受电线路中的高压电流，保证电线路的安全和稳定。

以下是电缆头制作安装施工工艺的步骤。

1. 电缆剥皮首先需要根据电缆接头的要求以及电缆的型号，通过剥皮机进行电缆剥皮，剥下一定长度的电缆绝缘层，以便进行下一步操作。

2. 提绞线处理将电缆头导电芯线和绕制牢固的绞线进行处理，确保电缆头内部的导电芯线与绞线之间不会存在空气孔隙，以保证接头导电良好。

3. 压制模具制作根据电缆的型号及规格，制作电缆头压模具，由压制模具将导电芯、屏蔽、绝缘等材料压制在一起，并封盖好电缆头。

4. 管绕电缆头制作完成后进行管绕，将电缆的屏蔽、绝缘等部分封装在管中，并注入防水材料，避免电缆头进水，发生设备短路。

5. 安装及接线完成电缆头的制作后进行安装及接线操作，将电缆头与电线连接。

安装完成后，需要进行防水、绝缘、封口等工作，确保电缆头出线口处不会出现渗漏现象，避免设备损坏。

高压电缆头制作工艺引言高压电缆头是一种用于连接高压电缆的重要部件，它能够在高电压环境下确保电缆的安全运行。

本文将介绍高压电缆头制作的工艺流程，包括材料准备、加工制作和质量控制等方面。

材料准备电缆头材料高压电缆头的制作主要需要以下材料：1.高压绝缘套管：一种具有良好绝缘性能的管状材料，常用的材料包括聚乙烯、橡胶等。

2.绝缘套管填料：用于填充绝缘套管内部，增强绝缘性能，常用的填料有硅橡胶、凝胶等。

3.外护套材料：用于保护绝缘套管，常用的材料包括聚氯乙烯、聚烯烃等。

4.金属屏蔽层：用于屏蔽外界电磁干扰，常用的金属材料有铜、铝等。

工具设备制作高压电缆头还需要以下工具设备：1.电缆剥皮工具：用于剥去电缆外护套，暴露出内部绝缘层。

2.压接机：用于将绝缘套管和电缆压接在一起，确保良好的连接。

3.热风枪：用于加热绝缘套管，促进填料流动和固化。

4.温度计：用于监测加热过程中的温度变化，以防止过热损坏材料。

加工制作高压电缆头的加工制作流程如下：1.剥皮：使用电缆剥皮工具，将电缆外护套剥离一定长度，露出内部绝缘层。

2.清洁：将电缆内部绝缘层和绝缘套管表面清洁干净，确保无尘和油污。

3.安装绝缘套管：将绝缘套管套在电缆上，确保套管长度和电缆外露长度的匹配。

4.压接：将绝缘套管和电缆通过压接机压接在一起，确保良好的连接。

5.填充：使用合适的绝缘填料，将绝缘套管内部填充满。

6.加热：使用热风枪对绝缘套管进行加热，使填料流动并固化。

7.外护套安装：将外护套套在绝缘套管上，保护绝缘层和填料。

8.整理：修整电缆头的外观，确保平整和美观。

9.质量检验：使用温度计检测电缆头的温度，确保加热过程符合要求。

质量控制高压电缆头制作过程中，需要进行质量控制以确保产品符合要求。

以下是常见的质量控制措施：1.严格执行制作工艺：按照规定的工艺流程进行操作，确保每一步骤的正确性。

2.原材料检验：对所使用的材料进行严格的质量检验，确保材料符合标准。

3.加热温度控制：使用温度计监测加热过程中的温度，确保加热温度在可控范围内。

高压电缆头的制作工艺
高压电缆头的制作工艺包括以下步骤：
1.准备工作：选择合适的电缆头、选购所需的绝缘材料、工具
和设备，确定电缆头的型号和规格。

2.电缆头的剥皮：使用电缆剥皮工具，将电缆头端部的绝缘层
剥离，露出裸露的导体。

3.导体的打磨：使用砂纸或打磨机，将导体表面打磨平整，去
除氧化物、污渍和其他杂质，保证导体表面的粗糙度，使导体与电缆头贴合更紧密。

4.导体的清洁：使用清洁剂或无水酒精擦拭导体表面，保证导
体表面清洁干净，无任何油脂或污垢残留。

5.导体的定位：将导体插入电缆头，按照规格要求将导体的长
度调整到适当位置。

6.填充绝缘材料：使用热缩套管或其他填充材料，将绝缘材料
填充到导体和电缆头之间的空隙中，以保证电缆头的绝缘性能。

7.电缆头的热缩：使用热枪等工具，对电缆头进行热缩，使电
缆头和绝缘材料与导体紧密贴合。

8.测试：对电缆头进行电气性能测试，确保电缆头符合规格要求，能够承受高压电流的负载。

以上是高压电缆头的制作工艺步骤，需要经过专业技术人员的操作才能完成。

高压电缆终端头制作工艺高压电缆终端头是电力系统中非常重要的一个部件，它用于将电缆与设备或其他电力系统连接起来，传递电力信号。

制作高压电缆终端头的工艺非常复杂，需要经过多个步骤和严格的质量控制，下面我们来详细介绍一下。

一、材料准备制作高压电缆终端头所需要的材料通常包括电缆、终端头、绝缘材料、导体材料以及一些辅助材料。

这些材料需要经过专业的选择和配比，以确保终端头具有良好的绝缘性能和导电性能。

二、剥皮首先需要根据电缆的规格和要求，使用适当的工具将电缆的外皮和绝缘层剥离，露出内部的导体。

剥皮的工作需要非常小心，以免损坏电缆导体或绝缘层。

三、预制终端头接下来需要通过预制的方法制作终端头。

预制终端头包括终端头的外壳和内部导体连接部分。

常见的预制终端头有冷缩终端头和热缩终端头。

这些终端头根据实际情况选择，可以有效地保护导体和绝缘层。

四、终端头安装终端头安装是制作高压电缆终端头的关键步骤。

首先需要将终端头和导体连接部分进行焊接或压接。

焊接是将导体与终端头之间形成良好的电气连接，而压接则是使用专用工具将导体和终端头固定在一起。

在安装过程中，需要使用导电脂或者导电胶填充终端头和导体之间的空隙，以保证电流的顺利传递。

五、绝缘层制作在终端头安装完成后，需要对终端头进行绝缘处理，以防止电流泄漏或者短路。

通常采用层层绕绝缘材料的方法进行绝缘层制作。

绝缘材料可以是绝缘胶带、绝缘管或者绝缘片等。

这些绝缘材料需要具有很好的耐压性能和耐热性能，以保证终端头在高温和高压环境下的正常运行。

六、终端头封装终端头的封装是为了保护终端头免受外界物质侵蚀和损坏。

一般采用绝缘套管、绝缘盖和绝缘胶封装终端头。

封装工艺要求严格，确保终端头的完好性和绝缘性能。

七、质量控制制作高压电缆终端头的过程中，需要进行严格的质量控制，以确保终端头的性能符合要求。

质量控制包括终端头的外观检查、电气性能检测以及绝缘层的厚度和耐压性的测试等。

只有通过了这些质量控制的终端头才能投入使用。

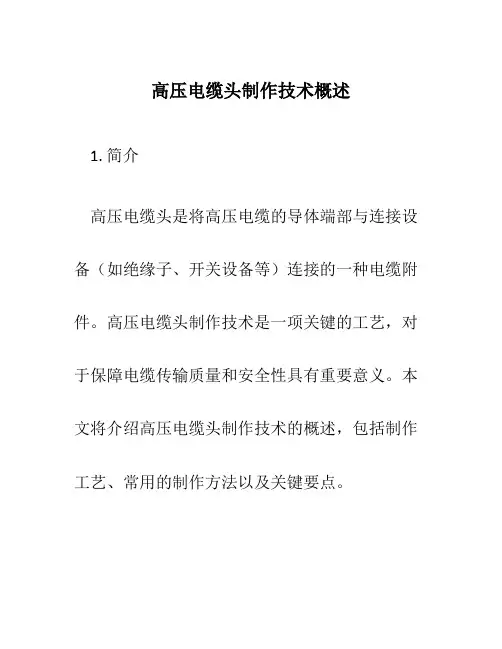

高压电缆头制作技术概述1. 简介高压电缆头是将高压电缆的导体端部与连接设备（如绝缘子、开关设备等）连接的一种电缆附件。

高压电缆头制作技术是一项关键的工艺，对于保障电缆传输质量和安全性具有重要意义。

本文将介绍高压电缆头制作技术的概述，包括制作工艺、常用的制作方法以及关键要点。

2. 制作工艺高压电缆头制作的一般工艺流程如下：1.材料准备：根据电缆头规格和要求，准备合适的材料，包括导体、绝缘材料、绝缘套、金属护套等。

2.导体加工：根据电缆头的要求，对导体进行剥皮和组织排列，通常采用编织或绕组的方式来增强导体电气性能。

3.绝缘安装：将绝缘材料套在导体上，保证导体与外界的电气隔离，同时保证绝缘材料的厚度和质量符合要求。

4.金属护套安装：在绝缘材料的外部加装金属护套，提供机械保护和防护腐蚀的功能。

5.制作接头：根据连接设备的类型和要求，制作电缆头的接头部分，通常包括接线端子和金属护套接地部分。

6.电缆头装配：将制作好的接头和电缆连接，进行装配。

7.测试和质量检查：对制作好的电缆头进行电气性能测试和质量检查，确保其符合规定标准。

3. 常用制作方法高压电缆头的制作方法根据不同的要求和电缆类型有所差异，常用的制作方法包括以下几种：1.热缩法：使用热缩套管对导体和绝缘材料进行覆盖，然后通过加热使其收缩，形成坚固的电缆头。

这种方法制作的电缆头安装方便、可靠性高，适用于中小规格电缆。

2.注塑法：将导体端部插入注塑模具，然后注入绝缘材料，使其充分包覆导体。

这种方法制作的电缆头绝缘效果好，能承受较高的电压，适用于大规格和高压电缆。

3.包带法：使用各种绝缘带（如绝缘胶带、云母带等）将导体和绝缘材料包裹起来，形成电缆头。

这种方法制作简单、成本较低，适用于临时连接或者低压电缆。

4.冷压法：使用特殊的冷压接头进行电缆头制作，将导体和绝缘材料通过压力连接在一起。

这种方法制作简便，适用于较小规格电缆。

4. 关键要点在高压电缆头制作过程中，需要注意以下关键要点：•合适的材料选择：根据电缆的工作环境和要求，选择合适的导体、绝缘材料和金属护套，以保证电缆头的电气性能和机械保护性能。

高压电缆头制作工艺培训课件1. 引言高压电缆头是一种用于连接高压电缆的关键部件，它承载着传导高压电能的重要功能。

正确制作高压电缆头是确保电缆连接可靠性和电气安全性的关键步骤。

本课件将介绍高压电缆头制作的基本工艺和注意事项，帮助学员掌握正确的制作方法。

2. 电缆头基本结构高压电缆头一般由绝缘套管、铜芯子、密封环和屏蔽层组成，下面将分别介绍各部分的结构和功能：2.1 绝缘套管绝缘套管是高压电缆头的外壳，通常由高强度、耐磨损的绝缘材料制成。

其主要作用是防止外界环境对电缆头造成损害，并保护内部的电气连接。

2.2 铜芯子铜芯子作为高压电缆头的导电部分，负责连接电缆和外部设备。

铜芯子应选用高纯度的铜材料，并经过特殊处理以提高导电性能。

2.3 密封环密封环是用于保护电缆头内部不受湿气和污染物侵入的关键部件。

它通常由橡胶或硅胶等耐高温、耐腐蚀的材料制成，能够有效隔离外界环境。

2.4 屏蔽层屏蔽层是高压电缆头的重要组成部分，用于阻止电磁辐射和外界干扰对电缆头性能的影响。

一般采用金属层或金属箔等材料制成，能够提供良好的屏蔽效果。

3. 制作工艺流程正确的高压电缆头制作需要经过一系列工艺步骤，全面保证电缆头的质量和性能。

下面将介绍一般的制作工艺流程：3.1 切割绝缘套管首先，根据电缆的规格和要求，使用合适的切割工具将绝缘套管切割成合适长度。

确保切割平整，边缘光滑，不得有裂纹和划痕。

3.2 安装铜芯子将铜芯子插入绝缘套管内，并确保与绝缘套管紧密连接。

使用合适的工具进行压接，确保连接紧固牢固，并经过正确的防护措施以防止接触不良和氧化。

3.3 安装密封环在铜芯子和绝缘套管连接的部分安装密封环，确保密封环与绝缘套管和铜芯子之间有良好的贴合度。

密封环应安装牢固，不得有松动和滑动现象。

3.4 安装屏蔽层根据需要，将金属层或金属箔等材料安装在绝缘套管内，形成完整的屏蔽层。

确保材料与绝缘套管的贴合度和导电性良好。

3.5 测试和验收制作完成后，应进行必要的测试和验收工作。

阐述插接式高压电缆头制作工艺1 施工环境1.1 温度条件电缆头制作要求的环境温度在0℃以上，电缆绝缘层才不容易弯曲受损，若环境温度过低，要使用暖风机进行环境加温，使温度达到理想值15℃以上进行电缆头制作工作。

1.2 湿度条件35KV电缆头制作时空气相对湿度要求低于70%，当温度较低而湿度较大的时候，电缆的外层部位要加热到40-50℃之间，才能避免在安装过程中绝缘的表面受潮。

若湿度过大，要使用热风枪进行电缆局部加热。

1.3 工作条件电缆敷设中，电缆终端的位置为人员比较集中的地方。

电缆敷设完毕后，电缆头制作场地比较脏，在电缆头制作之前对场地进行清扫，地面灰尘要降到最低，防止工作人员走动后空气尘埃较大，影响电缆头制作的质量。

2 制作工艺2.1 电缆头安装的前期工作电缆敷设中终端要留足够的余量，用于电缆头损坏后重新制作，我们考虑了重新制作四次的余量。

电缆头制作之前要检查电缆本体的绝缘，我们使用的为单芯高压电缆，按照业主图纸规范，使用2500V的高压绝缘摇表检测其铜芯与屏蔽层的绝缘，要求电阻大于280兆欧，如果绝缘不够，则切除掉头部重新检测绝缘，直到合格。

组织高压电缆头安装工人进行培训，熟悉安装工艺和注意事项。

2.2 材料和工机具准备工具：电工刀，尖嘴钳，老虎钳，螺丝刀，卷尺，角尺，热风枪，压线钳，安全防护手套，温度计，湿度计，暖风机，2500V高压绝缘摇表，200KV直流高压发生器，200N.m力矩扳手。

材料：终端头及附件，绝缘塑料带，70mm2铜辫子，2.5mm2软铜线，绝缘润滑脂2.3 电缆头制作工艺（1）电缆切除。

按照设计规范中要求35KV高压铠装电缆的弯曲半径不允许低于电缆外径的20倍，我们根据盘柜端接位置，留好弯曲半径和800mm的余量，然后把电缆多余部分去除。

（2）电缆外护套剥除。

头部剥除外护套400mm，为防止铝铠松散，应先在铝铠切断处内侧把外护层剥去一圈（20mm宽度），用铜线（可重复使用）包住，再剥外护套。

高压电缆头制作方法1. 引言高压电缆头是用于连接高压电缆的关键部件，它承受着电流的高压和传输的功率。

因此，正确制作高压电缆头至关重要，以确保电缆的安全和可靠运行。

本文将介绍高压电缆头的制作方法，包括所需材料，制作步骤，以及注意事项。

2. 所需材料制作高压电缆头所需的材料包括：•高压电缆：确保选择适用于所需电压和功率的高压电缆。

•绝缘套管：用于在高压电缆和电缆头之间提供绝缘保护。

•电缆头：负责将高压电缆连接到其他设备或系统。

•压接工具：用于压接电缆头和电缆。

•热枪：用于加热绝缘套管以形成密封和保护电缆头。

3. 制作步骤制作高压电缆头的步骤如下：步骤 1: 清洁电缆在开始制作电缆头之前，务必先清洁电缆。

使用清洁剂和布清洁电缆表面，去除尘土和油污，并确保电缆表面干净无杂质。

步骤 2: 切割电缆根据需要的长度，使用电缆切割工具将高压电缆切割成所需尺寸。

步骤 3: 压接电缆头将电缆头的接口插入电缆末端，并使用压接工具对电缆头进行压接，确保稳固连接。

步骤 4: 安装绝缘套管将绝缘套管塞入电缆头和高压电缆连接处，确保绝缘套管覆盖住电缆头和电缆的连接部分。

步骤 5: 加热绝缘套管使用热枪加热绝缘套管，使其收缩并形成密封。

确保热枪与绝缘套管保持适当距离，以防止过热损坏。

步骤 6: 验证连接完成电缆头制作后，用万用表或其他测试工具验证连接的稳定性和良好导电性。

4. 注意事项在制作高压电缆头时，需要注意以下事项：•选择合适的高压电缆和电缆头，以确保其电压和功率等级适配。

•确保电缆表面干净无杂质，以确保良好的连接效果。

•在进行压接和加热绝缘套管时，注意安全，避免烫伤和电击。

•验证连接的稳定性和良好导电性，以确保电缆头制作的质量和可靠性。

5. 结论正确制作高压电缆头对电缆的安全和可靠运行至关重要。

通过选择合适的材料，遵循正确的制作步骤，并注意相关的注意事项，可以制作出符合要求的高压电缆头。

希望本文所述的高压电缆头制作方法对您有所帮助。

高压电缆头制作技术引言高压电缆头是用于连接高压电缆的重要组成部分，它起着将电力传输到目标设备的作用。

制作高压电缆头需要一定的技术和专业知识，以确保连接的可靠性和安全性。

本文将介绍高压电缆头制作的技术要点和步骤。

一、材料准备制作高压电缆头所需的材料包括：1.高压电缆2.终端连接器3.绝缘套4.导电胶5.绝缘胶带6.润滑剂7.砂纸8.塑料盒二、工具准备制作高压电缆头所需的工具包括：1.剥线钳2.压接钳3.压接模具4.热风枪5.刀具6.手电钻7.小锤子8.放大镜三、制作步骤1. 测量电缆长度首先需要测量高压电缆的长度，以确保终端连接器的长度与电缆相适应。

使用卷尺对电缆进行测量，并将结果记录下来。

2. 剥离电缆外皮在电缆的连接部分，使用剥线钳将外皮剥离，暴露出足够长度的导线。

确保不损伤导线的绝缘层。

3. 清洁导线使用砂纸轻轻磨擦导线的铜质表面，去除氧化物和其他不良物质，以确保电缆头的导电性能。

4. 压接连接器将导线插入终端连接器的插孔中，并使用压接钳和相应的压接模具进行压接。

确保连接器和导线之间的良好接触，并使用放大镜进行检查。

5. 安装绝缘套在连接器的上方安装绝缘套，确保导线绝缘层与连接器之间的距离。

绝缘套应紧密贴合连接器，以提供额外的绝缘保护。

6. 使用导电胶涂抹一层导电胶在连接器上，以增加导线与连接器之间的接触面积和导电性能。

确保导电胶均匀涂布在连接器的表面上。

7. 缠绕绝缘胶带使用绝缘胶带将连接器和绝缘套绑扎在一起，提供额外的保护和固定。

绝缘胶带应紧密缠绕，避免松动和脱落。

8. 使用热风枪使用热风枪对绝缘胶带进行加热，以增强粘合性和固定性。

热风枪应保持适当的温度和距离，以避免过热导致损坏。

9. 安装塑料盒将连接器和绝缘套安装在塑料盒内，提供额外的保护和绝缘。

塑料盒应与连接器和绝缘套密封，并确保连接器的插孔对准塑料盒的固定孔。

四、注意事项在制作高压电缆头时需要特别注意以下事项：1.操作前务必断开电源，确保安全。

高压电缆冷缩型电缆头制作工艺流程及其注意事项在电力系统中，电缆以其施工维护方便、供电可靠性高等特点得以广泛应用。

冷缩电缆头由于现场施工简单方便，其冷缩管具有弹性，只要抽出内芯尼龙支撑条，即可紧紧贴服在电缆上，不需要使用加热工具，克服了热缩材料在电缆运行时，因热胀冷缩而产生的热缩材料与电缆本体之间的间隙，因而得到了越来越广泛的应用。

一、工艺原理利用冷缩管的收缩性，使冷缩管与电缆完全紧贴，同时用半导体自粘带密封端口，使其具有良好的绝缘和防水防潮效果。

二、工业流程1、剥外护套将电缆校直、擦净。

剥去从安装位置到接线端子的外护套（可将恒力弹簧暂时绕在外护套切断处，以方便剥去外护套）。

2、锯钢铠暂用恒力弹簧顺钢铠将钢铠扎住，然后顺钢铠包紧方向锯一环形深痕，（不要锯断第二层钢铠，防止伤到电缆），用一字螺丝刀撬起（钢铠边断开），再用钳子拉下并转松钢铠，脱出钢铠带，处理好锯断处的毛刺。

整个过程都要顺钢铠包紧方向，不能让电缆上的钢铠松脱。

3、剥内护套：关键点：防止划伤铜屏蔽留钢铠30mm、内护套10mm，并用扎丝或PVC带缠绕钢铠以防松散。

铜屏蔽端头用PVC带缠紧，以防松散和划伤冷缩管。

4、安装钢铠接地线将三角垫锥用力塞入电缆分岔处，除去钢铠上的油漆、铁锈，用大恒力弹簧将钢铠地线固定在钢铠上。

为固定牢固，地线应预留10～20mm，恒力弹簧缠绕一圈后，把预留部分反折，再用恒力弹簧缠绕。

5、缠填充胶自断口以下50mm至整个恒力弹簧、钢铠及内护层，用填充胶缠绕两层，三岔口处多缠一层，这样做出的冷缩指套饱满充实。

6、固定铜屏蔽接地线将一端分成三股的地线分别用三个小恒力弹簧固定在三相铜屏蔽上，缠好后尽量把弹簧往里推。

将钢铠地线与铜屏蔽地线分开，不要短接。

7、安装冷缩3芯分支：（按电缆附件说明书的要求进行）8、套装冷缩护套管：（按电缆附件说明书的要求进行）可在填充胶及小恒力弹簧外缠一层黑色自粘带，使冷缩指套内的塑料条易于抽出。
