框架涵施工作业指导书1．工程概况本次编制范围为：DKaa+bb~DKcc+dd本标段共n座钢筋混凝土框架涵、1座钢筋混凝土公路框架涵。
如下：1.1框架涵DKa+0181—4.0m钢筋混凝土框架涵DKb+1781—6.0m钢筋混凝土框架涵DKc+7701—6.0m钢筋混凝土框架涵基底换填三七灰土厚度2m。
基础为C30、涵身为C35钢筋混凝土，帽石为C30混凝土。
DK2+4421-2.0m钢筋混凝土框架涵。
基底换填三七灰土厚度2。
5m。
基础为C30、涵身为C35钢筋混凝土，帽石为C30混凝土。
1。
2排水涵GDK0+2851—2m钢筋混凝土框架涵.基底换填三七灰土,厚度1.5m。
基础为C30混凝土、涵身为C35钢筋混凝土，帽石为C30混凝土。
2．作业准备2.1内业技术准备作业指导书编制后,应在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸,澄清有关技术问题，熟悉规范和技术标准。
制定施工安全保证措施，提出应急预案。
对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。
2.2外业技术准备施工作业层中所涉及的各种外部技术数据收集。
修建生活房屋，配齐生活、办公设施，满足主要管理、技术人员进场生活、办公需要。
3．技术要求3。
1测设框架涵的平面位置、标高要准确无误。
3。
1钢筋焊接、绑扎要符合规范要求。
钢筋品种、规格、间距、接头及焊接等均符合设计图纸和施工规范的要求,并严格做好原材料抽检和焊接试验。
3。
3模板要求有足够的强度和刚度,且有牢固、稳定的固定支撑系统，模板安装必须符合设计和规范要求。
3。
4承台混凝土用汽车泵泵送入模,高频插入式振捣捧振捣密实,连续分层浇筑,不留施工缝.4．施工程序与工艺流程4.1施工程序框架涵的施工程序主要有前期准备工作、模板工程、钢筋工程以及混凝土工程四个部分组成。
施工程序为:施工准备→测设放线→插打工字钢(结合实际情况实施）→框架涵基坑开挖→基坑排水→垫层→底板主体施工→边墙、顶板主体施工→混凝土养生→防水层施工→检验验收.4。

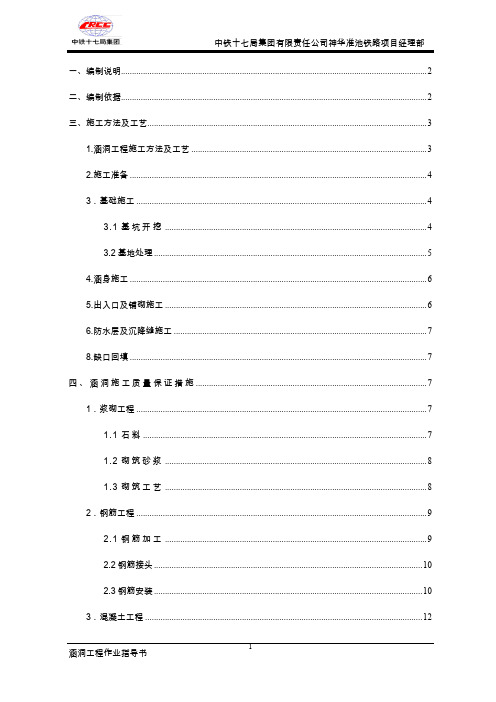

一、编制说明 (2)二、编制依据 (2)三、施工方法及工艺 (3)1.涵洞工程施工方法及工艺 (3)2.施工准备 (4)3．基础施工 (4)3.1基坑开挖 (4)3.2基地处理 (5)4.涵身施工 (6)5.出入口及铺砌施工 (6)6.防水层及沉降缝施工 (7)8.缺口回填 (7)四、涵洞施工质量保证措施 (7)1．浆砌工程 (7)1.1石料 (7)1.2砌筑砂浆 (8)1.3砌筑工艺 (8)2．钢筋工程 (9)2.1钢筋加工 (9)2.2钢筋接头 (10)2.3钢筋安装 (10)3．混凝土工程 (12)3.1混凝土拌制 (12)3.2混凝土运输 (12)3.3混凝土浇筑 (12)3.4混凝土养护 (13)3.5预制混凝土 (13)4．施工安全 (14)4．1现场作业安全 (14)涵洞工程作业指导书一、编制说明为使本标段涵洞工程在施工中符合技术先进、经济合理、安全有序、确保质量的要求，特编制本作业指导书。
二、编制依据1.新建铁路大准至朔黄铁路联络线设计图纸；2.国家、铁道部现行的铁路工程建设施工规范、验收标准、安全规则等；3.现场实际情况，本单位类似工程施工经验；三、施工方法及工艺1.涵洞工程施工方法及工艺本标段涵洞工程全部为盖板箱涵。
施工工艺见下图2.施工准备根据设计图纸对涵洞进行施工放线，放出涵洞中心线方向及开挖轮廓线，并用明显的标识标出以便开挖。
涵洞施工前，首先在上游靠近进口处筑草袋围堰，在涵洞施工范围外挖一临时排水沟通往下游。
3．基础施工涵洞基础施工，应采取突击开挖，快速下基，及时封闭的办法。
3.1基坑开挖采用明挖施工。
人工配合挖掘机开挖，按适当比例放坡。
挖机开挖距设计基底高程10cm时由人工清除。
基坑开挖不能间断，达到设计高程后及时验基，基坑不能暴露太久。
为防止雨水，开挖基坑时在其边坡以外周边挖一排水沟并经常保持畅通。
若开挖基坑较深，要布设挡板，且须分层开挖，严禁从底层向四周掏土。
洞身长、挖基数量大的涵洞，基底不需作特别处理者，可以采取自下游端开始，逐节开挖，逐节下基，逐节封闭的办法，以避免坑基暴露时间过长。
涵洞工程作业指导书一、编制说明为使本标段涵洞工程在施工中符合技术先进、经济合理、安全有序、确保质量的要求，特编制本作业指导书。
二、编制依据1.包西铁路通道设计图纸；2.西安铁路局西安重点工程指挥部《质量管理实施细则》、《安全管理实施细则》；3.国家、铁道部现行的铁路工程建设施工规范、验收标准、安全规则等；4.现场实际情况，本单位类似工程施工经验；三、本区段涵洞工程种类多、新建与既有接长并存，依据此特点，就施工程序、涵洞种类的不同，分别说明。
1．基础施工涵洞基础施工，应采取突击开挖，快速下基，及时封闭的办法。
1.1基坑开挖采用明挖施工。
人工配合挖掘机开挖，按适当比例放坡。
挖机开挖距设计基底高程10cm时由人工清除。
基坑开挖不能间断，达到设计高程后及时验基，基坑不能暴露太久。
为防止雨水，开挖基坑时在其边坡以外周边挖一排水沟并经常保持畅通。
若开挖基坑较深，要布设挡板，且须分层开挖，严禁从底层向四周掏土。
洞身长、挖基数量大的涵洞，基底不需作特别处理者，可以采取自下游端开始，逐节开挖，逐节下基，逐节封闭的办法，以避免坑基暴露时间过长。
基底标高必须按照技术交底要求严格控制，一切松散浮土必须清除，若有局部超挖之处，不能用松土填补，用低标号砂浆调平。
如基底不够密实，可进行原地面打夯，或夯填一层卵、碎石。
基坑开挖后，如发现土质与设计资料不符或有疑问时，应在基底标高取土样作土工试验。
1.2基础圬工应在基坑无水的情况下，砌筑圬工。
石料及砌块不得从平台上抛下，以免损坏已砌好的基础。
水下基础圬工终凝后，方可停止抽水。
2．既有涵洞拆除及防护既有涵洞拆除及防护是接长施工安全的重中之重。
施工时严禁进行爆破拆除。
在拆除施工前，必须按照设计要求对既有线路进行加固和防护。
（施工时，根据不同的涵洞及设计要求进行详细的技术交底）3．浆砌工程3.1石料3.1.1砌体工程的石料应质地坚硬，不易风化，无裂纹。
石料场需经试验室作片石强度试验并合格后选定。
涵洞施工作业指导书一、主要施工方案1、基础施工：主要采用明挖扩大基础的施工方法进行施工。
2、模板施工：墙身、顶板底模均采用铸胶模板立模,脚手架支撑加固的方法进行模板立模施工。
3、混凝土施工:采用机械拌和，插入式振动棒捣固的施工方法进行混凝土作业。
二、施工工艺1、基坑开挖(1）基坑开挖：采用人工配合机械开挖，机械开挖至基底高程以上20cm时，由人工开挖修整。
（2）有水基坑：按基础设计平面尺寸每边放宽不小于80cm，基坑坑壁边坡按1:1~1：1。
25的坡率施工，基础较深时需进行坑壁防护处理。
（3）基底检查：基坑开挖至设计标高后，基底承重面都必须修理平整,有淤泥软质土时必须清理干净，并用碎石回填夯实，然后准确测设中线及高程，符合设计要求后，请监理检查验收，最后进行基础圬工施工。
（4）底平面位置和标高允许偏差规定如下：a、平面周线位置不小于设计要求。
b、基底标高:土质±50mm；石质±50mm，—20mm。
2、模板施工（1)模板与钢筋安装工作应配合进行，妨碍绑扎钢筋的模板尖待钢筋安装完毕后安设。
模板不应与脚手架联接（模板与脚手架整体设计时除外)，避免引起模板变形。
(2）安装侧模板时，应防止模板移位和凸出。
基础侧模可在模板外设立支撑固定，浇筑在混凝土中的拉杆，应按拉杆拨出或不拨出的要求，采取相应的措施.（3）模板安装完毕后，应对其平面位置、顶部标高、节点联系及纵横向稳定性进行检查，签认后方可浇筑混凝土。
浇筑时，发现模板有超过允许偏差变形值的可能时，应及时纠正。
（4）模板在安装过程中,必须设置防倾覆设施。
（5)拱架所用的材料规格及质量应符合要求。
拱架在制作时，各杆件应当采用材质较强、无损伤及湿度不大的木材。
木拱架的强度和刚度应满足变更要求。
杆件在竖直与水平面内，要用交叉杆件联结牢固,以保证稳定。
木拱架制作安装时，应基础牢固，立柱正直，节点连接应采取可靠措施以保证支架的稳定,高拱架横向稳定应有保证措施。
涵洞作业指导书一、施工准备征地拆迁工作已完成，施工现场实现“三通一平"，施工便道以及施工用电、用水和生活用水均已就绪。
图纸审核、技术交底、测量放样、进场材料的检验和试验工作等已完成，各种上场设备、人员均已到位。
四、施工组织机构涵洞一队的组织机构图见图十一图十一涵洞队的施工组织机构图五、施工方案1、框架涵施工工艺流程图（见图十二）图十二框架涵施工工艺流程图2、施工方案①、基坑开挖该涵基坑采用机械配合人工开挖法，开挖至距设计标高20cm后，对地基承载力进行检测，开挖时一般沙砾层采用1：0。
25-3放坡，弱风化曾采用1：0.15放坡，强风化岩层采用1:0。
5以上放坡。
地基承载力达到设计要求时，清理至设计标高，按照设计进行支模和浇筑基础砼,否则进行变更处理。
在开挖过程中首先要考虑排水问题，在基坑周围挖20cm*10cm排水沟，并在水流下游方向设置积水坑,积水坑的大小根据现场水流情况设置。
积水坑要勤抽水，避免基础的浸泡。
②、基础浇筑基底承载力检测合格后，开始放线立模进行基础混凝土浇筑.框架涵基础根据各涵长度和框架总数,间隔浇筑。
立模模板采用钢模,按照设计尺寸立模完成后内部用Φ12圆钢拉筋，外侧线路纵向方向用方木支撑在基础边缘，横向方向相邻模板用方木对撑辅助。
③、涵身底板基础强度达到70%以后开始进行涵身钢筋绑扎立模板,模板立完后检查合格后开始进行涵身底板浇筑，涵身底板浇筑同样采用分段间隔浇筑,涵身底板完成后进行涵身边墙施工。
模板加固顶部用拉筋，外侧加方木支撑。
④、涵身边墙涵身底板强度达到70%以后开始进行涵身边墙钢筋绑扎立模板，模板立完后检查合格后开始进行涵身边墙浇筑，涵身边墙浇筑也是分段间隔浇筑，涵身边墙完成后进行涵身顶板施工。
边墙模板加固采用Φ16圆钢拉筋.⑤、涵身顶板涵身边墙强度达到70%以后开始进行涵身顶板钢筋绑扎立模板,模板立完后检查模板支撑，底部支撑要稳固平整，保证底板模板的凭证不能有大的错台，在满足浇注条件后开始进行涵身顶板浇筑，涵身顶板浇筑也是分段间隔浇筑，涵身顶板完成后进行翼墙施工.⑥、翼墙施工涵身施工完毕后进行翼墙施工,翼墙施工时注意结构尺寸和模板加固。
涵洞工程施工作业指导书为规范我们的质量行为，确保工程建设质量，特编制本作业指导书。
本作业指导书适用于中建四局哈大客运专线项目部管段内的钢筋混凝土框架箱涵施工。
1、主要机具设备和人员组织涵洞施工主要机具设备和人员组织如下：主要机械设备配臵表人员配备表2、施工测量2.1平面控制测量（1）仪器设备采用全站仪实施平面控制测量。
（2）测量方案①控制点布设由设计院GPS控制点进行线路贯通，控制点采用钢筋混凝土桩，埋深至少1m，确保稳固。
②测量实施严格按高速铁路测量规范实施，控制测量及墩台中心点放样采用换仪器、换操作人员进行对比的方式实施，控制测量成果由项目部统一进行测量平差。
测量过程采用4测回进行。
涵洞轴线放样由测量部实施，测量结果经两人以上符合无误后使用，并由项目队实施现场复核，所有测量结果必须经监理工程师认可方可使用。
2.2高程控制测量（1）使用仪器采用DSZ2自动安平水准仪实施高程控制测量工作。
（2）测量方案①水准点布设水准点采用水泥混凝土钢筋桩布设，尽量布设于地基稳固或既有涵洞、桥梁部位，水准点必须标识明显。
②采用三等水准测量实施水准网测量，成果统一进行测量平差。
③测量过程严格记录数据，测量过程采用换仪器、换作业人员的方式进行。
2.3施工放样测量①施工现场放样执行换人、换仪器的方式执行；②所有测量必须对比结果并且有两人以上复核正确方可报监理工程师审批；③中线放样采用全站仪自导线点进行放设，测量采用双测回施放、不同控制点的方式进行，测站必须安设于不同的控制点并采用不同后视点，将所放设的轴线点进行对比检查，符合要求后报监理工程师批准。
④高程放样采用自动安平水准仪进行，测量以4等水准测量方式进行，测量过程按换人换仪器的方式进行，并闭合。
3、基底换填3.1施工方法涵洞基底为黏土层，为满足地基承载力要求，须按设计要求对至地基作挖除换填处理。
处理前对设计地质资料和基底承载力进行核查,若发现地质与设计不符，应提交设计单位处理；当松软土层底部起伏较大时，设臵台阶，分层填筑。
框架涵施工作业指导书1．工程概况本次编制范围为：DKaa+bb~DKcc+dd本标段共n座钢筋混凝土框架涵、1座钢筋混凝土公路框架涵。
如下：1.1框架涵DKa+0181—4.0m钢筋混凝土框架涵DKb+1781—6.0m钢筋混凝土框架涵DKc+7701—6.0m钢筋混凝土框架涵基底换填三七灰土厚度2m。
基础为C30、涵身为C35钢筋混凝土，帽石为C30混凝土。
DK2+4421-2.0m钢筋混凝土框架涵。
基底换填三七灰土厚度2。
5m。
基础为C30、涵身为C35钢筋混凝土，帽石为C30混凝土。
1。
2排水涵GDK0+2851—2m钢筋混凝土框架涵.基底换填三七灰土,厚度1.5m。
基础为C30混凝土、涵身为C35钢筋混凝土，帽石为C30混凝土。
2．作业准备2.1内业技术准备作业指导书编制后,应在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸,澄清有关技术问题，熟悉规范和技术标准。
制定施工安全保证措施，提出应急预案。
对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。
2.2外业技术准备施工作业层中所涉及的各种外部技术数据收集。
修建生活房屋，配齐生活、办公设施，满足主要管理、技术人员进场生活、办公需要。
3．技术要求3。
1测设框架涵的平面位置、标高要准确无误。
3。
1钢筋焊接、绑扎要符合规范要求。
钢筋品种、规格、间距、接头及焊接等均符合设计图纸和施工规范的要求,并严格做好原材料抽检和焊接试验。
3。
3模板要求有足够的强度和刚度,且有牢固、稳定的固定支撑系统，模板安装必须符合设计和规范要求。
3。
4承台混凝土用汽车泵泵送入模,高频插入式振捣捧振捣密实,连续分层浇筑,不留施工缝.4．施工程序与工艺流程4.1施工程序框架涵的施工程序主要有前期准备工作、模板工程、钢筋工程以及混凝土工程四个部分组成。
施工程序为:施工准备→测设放线→插打工字钢(结合实际情况实施）→框架涵基坑开挖→基坑排水→垫层→底板主体施工→边墙、顶板主体施工→混凝土养生→防水层施工→检验验收.4。
涵洞作业指导书一、施工准备1、将涵洞工程的施工组织设计编入到上述第二章路基工程提及的施工组织设计中，一并履行报批程序。
2、做好施工现场准备，修建施工临时设施，安装调试施工机具及标定试验机具，进行施工测量及复核测量资料，做好材料的储存和堆放，做好开工前的试验检测工作。
3、建立健全质量保证体系。
二、施工工艺、方法及要求（一）施工放样根据设计资料现场核对涵洞的位置、交角、涵长。
旧涵接长的还要核对孔径、角度是否与新涵相符，标高是否满足要求。
若复核时发现与旧涵出现较大偏差，上报监理工程师。
（二）基坑开挖1、基坑开挖前要做好临时排水，避免开挖后积水浸泡基坑。
2、用机械开挖基坑，在接近基底标高时，应保留20—30cm厚的土层，用人工集中挖除。
3、开挖后的土方要马上运走，不得堆放在基坑两侧。
4、基坑开挖不要过早，避免因工序不能衔接而导致基坑塌方、浸水。
5、基坑的宽度要满足施工作业面、回填和安全要求。
6、开挖基坑时，要充分保证旧路基的稳定，必要时采用挡土板等支挡。
7、基坑中浸水的，要及时排除，防止基底浸水时间过长，承载力降低。
新涵位于上游的，在路基占地范围之外做好临时排水设施；新涵位于下游的，在上游进水口处设置拦水坝，用水泵把水排到同侧其他排水设施中去或通过塑料管道排到路另一侧的临时排水设施中。
8、基底承载力（1）箱涵不小于150 Kpa。
箱涵可不进行基底承载力试验，根据不同土质及其液性指数和孔隙比来确定地基的容许承载力范围，判断其是否满足要求。
（2）盖板涵基底承载力不小于250Kpa，必须进行基底承载力试验。
（三）涵洞基础施工1、砂砾垫层砂砾垫层采用水撼砂方法施工。
当基底为不透水性土质时或透水量满足不了施工进度要求时，应从砂砾垫层底部向外抽水，保证水在砂砾中渗透，达到密实程度。
2、基础浆砌片石浆砌片石要分层错缝，坐浆挤密，填缝砂浆要饱满无空洞。
基础表面要平整，片石规格及强度符合规范和设计要求。
砂浆强度符合设计要求。

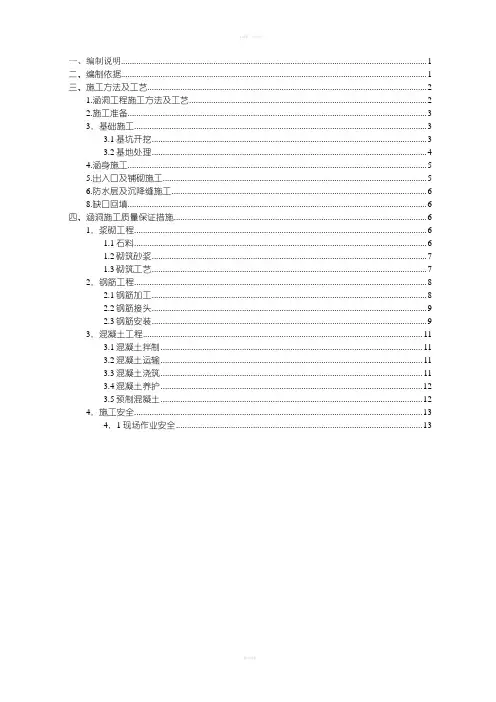

一、编制说明 (1)二、编制依据 (1)三、施工方法及工艺 (2)1.涵洞工程施工方法及工艺 (2)2.施工准备 (3)3．基础施工 (3)3.1基坑开挖 (3)3.2基地处理 (4)4.涵身施工 (5)5.出入口及铺砌施工 (5)6.防水层及沉降缝施工 (6)8.缺口回填 (6)四、涵洞施工质量保证措施 (6)1．浆砌工程 (6)1.1石料 (6)1.2砌筑砂浆 (7)1.3砌筑工艺 (7)2．钢筋工程 (8)2.1钢筋加工 (8)2.2钢筋接头 (9)2.3钢筋安装 (9)3．混凝土工程 (11)3.1混凝土拌制 (11)3.2混凝土运输 (11)3.3混凝土浇筑 (11)3.4混凝土养护 (12)3.5预制混凝土 (12)4．施工安全 (13)4．1现场作业安全 (13)涵洞工程作业指导书一、编制说明为使本标段涵洞工程在施工中符合技术先进、经济合理、安全有序、确保质量的要求，特编制本作业指导书。
二、编制依据1.新建铁路大准至朔黄铁路联络线设计图纸；2.国家、铁道部现行的铁路工程建设施工规范、验收标准、安全规则等；3.现场实际情况，本单位类似工程施工经验；三、施工方法及工艺1.涵洞工程施工方法及工艺本标段涵洞工程全部为盖板箱涵。
施工工艺见下图2.施工准备根据设计图纸对涵洞进行施工放线，放出涵洞中心线方向及开挖轮廓线，并用明显的标识标出以便开挖。
涵洞施工前，首先在上游靠近进口处筑草袋围堰，在涵洞施工范围外挖一临时排水沟通往下游。
3．基础施工涵洞基础施工，应采取突击开挖，快速下基，及时封闭的办法。
3.1基坑开挖采用明挖施工。
人工配合挖掘机开挖，按适当比例放坡。
挖机开挖距设计基底高程10cm时由人工清除。
基坑开挖不能间断，达到设计高程后及时验基，基坑不能暴露太久。
为防止雨水，开挖基坑时在其边坡以外周边挖一排水沟并经常保持畅通。
若开挖基坑较深，要布设挡板，且须分层开挖，严禁从底层向四周掏土。
洞身长、挖基数量大的涵洞，基底不需作特别处理者，可以采取自下游端开始，逐节开挖，逐节下基，逐节封闭的办法，以避免坑基暴露时间过长。
一、编制说明 (1)二、编制依据 (1)三、施工方法及工艺 (2)1.涵洞工程施工方法及工艺 (2)2.施工准备 (3)3．基础施工 (3)3.1基坑开挖 (3)3.2基地处理 (4)4.涵身施工 (5)5.出入口及铺砌施工 (5)6.防水层及沉降缝施工 (6)8.缺口回填 (6)四、涵洞施工质量保证措施 (6)1．浆砌工程 (6)1.1石料 (6)1.2砌筑砂浆 (7)1.3砌筑工艺 (7)2．钢筋工程 (8)2.1钢筋加工 (8)2.2钢筋接头 (9)2.3钢筋安装 (9)3．混凝土工程 (11)3.1混凝土拌制 (11)3.2混凝土运输 (11)3.3混凝土浇筑 (11)3.4混凝土养护 (12)3.5预制混凝土 (12)4．施工安全 (13)4．1现场作业安全 (13)涵洞工程作业指导书一、编制说明为使本标段涵洞工程在施工中符合技术先进、经济合理、安全有序、确保质量的要求，特编制本作业指导书。
二、编制依据1.新建铁路大准至朔黄铁路联络线设计图纸；2.国家、铁道部现行的铁路工程建设施工规范、验收标准、安全规则等；3.现场实际情况，本单位类似工程施工经验；三、施工方法及工艺1.涵洞工程施工方法及工艺本标段涵洞工程全部为盖板箱涵。
施工工艺见下图2.施工准备根据设计图纸对涵洞进行施工放线，放出涵洞中心线方向及开挖轮廓线，并用明显的标识标出以便开挖。
涵洞施工前，首先在上游靠近进口处筑草袋围堰，在涵洞施工范围外挖一临时排水沟通往下游。
3．基础施工涵洞基础施工，应采取突击开挖，快速下基，及时封闭的办法。
3.1基坑开挖采用明挖施工。
人工配合挖掘机开挖，按适当比例放坡。
挖机开挖距设计基底高程10cm时由人工清除。
基坑开挖不能间断，达到设计高程后及时验基，基坑不能暴露太久。
为防止雨水，开挖基坑时在其边坡以外周边挖一排水沟并经常保持畅通。
若开挖基坑较深，要布设挡板，且须分层开挖，严禁从底层向四周掏土。
洞身长、挖基数量大的涵洞，基底不需作特别处理者，可以采取自下游端开始，逐节开挖，逐节下基，逐节封闭的办法，以避免坑基暴露时间过长。
基底标高必须按照技术交底要求严格控制，一切松散浮土必须清除，若有局部超挖之处，不能用松土填补，用低标号砂浆调平。
如基底不够密实，可进行原地面打夯，或夯填一层卵、碎石。
基坑开挖后，如发现土质与设计资料不符或有疑问时，应在基底标高取土样作土工试验。
3.2基地处理本工程涵洞采用换填三七灰土及灰土挤密桩进行地基加固处理。
三七灰土的生产工艺采用场地集中厂拌法拌合。
拌合采用带有自动计量设备的拌合站拌合，拌合好的熟料采用自卸汽车运送至工地现场。
(1)换填三七灰土换填前先按要求将基础软土挖除干净，并将底部填平压实。
若软土底部起伏较大，设置台阶或缓坡。
换填施工工艺下图(2)灰土挤密桩施工方法①灰土挤密桩桩孔采用沉管成孔，成孔挤密应间隔分批进行，成孔后要及时回填，回填过程中不宜间隔停顿或隔日施工。
②挤密桩填料采用3：7石灰土。
孔底在填料前必须夯实，填料时应分层填筑夯实，压实系数不小于0.97；桩间土的平均挤密系数不小于0.9。
③桩施工顺序应先外排后里排，同排内应间隔1-2孔进行。
④桩施工完后，桩顶三七灰土垫层施工时应摊铺均匀，桩顶设50cm 厚三七灰土垫层。
3.3基础浇筑基坑开挖完成后立模，并经监理工程师检验合格后，组织连续浇筑砼，严格控制砼的坍落度和和易性，振捣密实，浇到基顶标高后按规范要求预埋连接片石并将涵身范围内的砼表面凿毛。
4.涵身施工所有盖板箱涵混凝土涵身均采用大块整体钢模板，连同板座分节一次浇筑成型。
模板安装前用细砂纸或油石将模板表面的铁锈处理干净，以保证模板与砼的接触面平整光滑，接缝处均压海棉条，再用腻子刮平，保证在浇筑混凝土过程中不发生漏浆。
涂刷新型脱模剂，确保砼外形美观，光洁。
模板支立完成，经监理工程师检查合格后方可进行砼的灌注。
根据监理工程师批准的理论配合比，在现场测定砂石含水量，计算施工配合比，细骨料采用坚硬耐久、粒径在5mm以下的天然中粗砂，粗骨料选用连续级配，拌制时严格控制搅拌时间。
骨料采取水洗降温措施，降低砼入模温度，降低砼水化热，防止大面积砼表面开裂。
用砼运输车把集中拌和好的砼运抵现场后，用吊车浇筑，借助串筒将砼滑入模内，以防砼离析和污染模板。
涵身连续分层浇筑砼，每层砼不超过30cm。
插入式振捣器振捣时要快插慢拔，达到砼表面不再下沉，不冒气泡，表面泛浆为止。
盖板涵施工工艺框图详见图5-3-9盖板涵施工工艺框图。
5.出入口及铺砌施工出入口截水沟或流水槽的铺砌尽可能在缺口填土之后进行。
铺砌截水沟在按照设计施工的同时，力争与地形自然顺接。
挖填后铺砌，均应保证基底侧帮填土的密实。
浆砌片石采用挤浆法砌筑，涵洞进出口铺底按设计厚度和尺寸施工。
进出口砌石要平整，并且同原沟渠顺直。
6.防水层及沉降缝施工用于防水层的防水卷材、防水涂料等防水材料均需符合设计及有关技术规范要求，并按规定进行质量检验，合格后方能使用。
防水层的敷设，严格按有关技术规范及操作规程要求施作。
防水层各层表面应平顺，其各层间必须粘贴牢固。
敷设好的防水层应不透水、坚固、耐久、弹韧性强，与圬工粘结性好，并经受较长时期的雨水和温度的影响而不损毁。
沉降缝填缝前，必须清扫干净，并保持干燥，填塞材料应使用沥青浸制的麻布及塑性粘土填塞密实。
8.缺口回填涵洞缺口填筑前对原地面进行清理，对已经填筑路基的未压实部分予以挖除并按要求挖出台阶。
涵洞缺口必须两侧分层对称填筑，回填料采用渗水土，每层松铺厚度不大于20cm，涵洞顶部填土厚度大于1m后方可通行机械。
压路机碾压不到的边角处，采用小型打夯机夯实，每层填筑厚度控制在15cm以内。
四、涵洞施工质量保证措施1．浆砌工程1.1石料1.1.1砌体工程的石料应质地坚硬，不易风化，无裂纹。
石料场需经试验室作片石强度试验并合格后选定。
1.1.2涵洞所需片石形状应大致方正，无峰棱凸角，其中部厚度不得小于15cm。
用作镶面的片石尺寸较大,边缘厚度不得小于15cm。
1.1.3 片石表面干净，无泥土，无污渍。
1.1.4涵洞外露面采用自然片石砌筑，用作镶面的片石外露表面稍加修凿，使其平整度不超过2cm；片石的周边采用切锤加工，使得片石外露面在各个方向都垂直于周边面。
1.2砌筑砂浆砌体工程所用砂浆必须严格按照试验室提供的施工配合比拌制，砂浆中所用水泥、细骨料、外加剂等必须采用保障部或试验室提供的原材料，不可擅自使用未交底的材料。
砂浆的拌制采用砂浆搅拌机现场拌制，搅拌前各种原材料应根据施工配合比准确计量。
砌体水泥砂浆搅拌时，自投料完成算起，搅拌时间不得少于2分钟，当采用水泥粉煤砂浆和掺用外加剂的砂浆时，搅拌时间应为3~5分钟。
砂浆应随拌随用。
当在运输或贮存过程中发现离析、泌水等现象时，砌筑前应从新拌和。
已凝固的砂浆不得使用。
1.3砌筑工艺1.3.1砌体采用挤浆法分层、分段砌筑。
分段位置设在沉降缝或伸缩缝处，两相邻段的砌筑高度不得大于120cm，分层水平砌缝应大致水平。
各砌块的砌缝应相互错开，砌缝应饱满。
1.3.2 各砌层应采用先砌外圈定位砌块，并与里层砌块交错连接在一体，一般采用一顺一丁或两顺一丁的砌筑方式，其中丁石伸入里层砌体不得低于40cm。
定位砌块选用表面平整并经麻锤切锤加工过的石料，石料最小表面尺寸不得小于30cm。
定位砌缝应铺满砂浆，不得镶嵌小石块。
1.3.3 定位砌块砌完后，应先在圈内底部铺一层砂浆，其厚度应使石料在挤压安砌时能紧密连接，且砌缝砂浆密实、饱满。
砌筑腹石时，石料间的砌缝应互相交错、咬搭，砂浆密实。
石料不得无砂浆直接接触，也不得干填石料后铺灌砂浆；石料应大小搭配，较大的石料应以大面为底，较宽的砌筑缝可用小石块挤塞。
挤浆时可用小锤敲打石料，将砌缝挤紧，不得留有空隙。
1.3.4砌筑高度过半后应计算剩余层数，搭配好用料，砌筑到顶后应控制好顶面标高。
1.3.5砌体表面砌缝采用凹缝，凹缝宽度统一设置成1.5cm，深1.0cm。
勾缝前将砌缝内的干硬砂浆凿深2~3cm并用扫把清理干净，勾缝前用水湿润整个砌体面积，尤其是缝隙间更要湿润透。
勾缝时采用特制的勾缝器进行，将勾缝水泥填满缝隙后，用勾缝器从一端紧压平抹，使勾成的缝平顺、光滑，满足宽度、深度要求，勾缝完成后要及时进行砌体表面清理，做到勾缝无毛边，砌体表面无污染。
强度不得低于砌体所用的砂浆强度。
1.3.6砌缝应控制在3cm左右, 砌体表面与三块相邻石料相切的内切圆直径不得大于7cm，两层间的错缝不得小于8cm，每砌筑120cm高度应找平一次。
2．钢筋工程2.1钢筋加工2.1.1钢筋在加工弯制前应调直，并应符合下列规定：钢筋表面的油渍、漆污、水泥浆和用锤击能剥落的浮皮、铁锈等均应清除干净。
钢筋应平直，无局部折曲。
加工后的钢筋，表面不应有削弱钢筋截面的伤痕。
当利用冷拉法矫直钢筋时，钢筋的矫直伸长率为：I级钢筋不得大于2%；Ⅱ级、Ⅲ级钢筋不得大于1%。
2.1.2弯起钢筋应弯成平滑的曲线，其曲率半径不宜小于钢筋直径的10倍（光圆钢筋）或12倍（带肋钢筋）。
2.1.3用光圆钢筋制成的箍筋，其末端应有弯钩（半圆形、直角形或斜弯钩）；弯钩的弯曲内直径应大于受力钢筋直径，且不应小于箍筋直径的2.5倍；弯钩平直部分的长度：一般结构不宜小于箍筋直径的5倍，有抗震要求的结构不应小于箍筋直径的10倍。
2.1.4钢筋宜在常温状态下加工，不宜加热。
弯制钢筋宜从中部开始，逐步弯向两端，弯钩应一次弯成。
2.2钢筋接头2.2.1钢筋的接头，应符合设计要求。
当设计无要求时，热轧钢筋均采用双面焊缝搭接焊。
2.2.2焊缝高度应等于或大于0.3d（d为钢筋的直径），并不得小于4mm，焊缝宽度应等于或大于0.7d，并不得小于8mm。
进行搭接焊时，搭接长度应等于或大于钢筋直径的4倍（I级钢筋）或5倍（II级钢筋）。
2.2.3钢筋接头应设置在承受应力较小处，并应分散布置。
钢筋接头应避开钢筋弯曲处，距弯曲点不应小于10d。
2.3钢筋安装2.3.1安装钢筋时，钢筋的位置和混凝土保护层的厚度，应符合设计要求。
在多排钢筋之间，必要时可垫入短钢筋头或其他适当的钢垫，但短钢筋头或钢垫的端头不得伸入混凝土保护层内。
2.3.2当设计中未注明保护层厚度时，受力钢筋的保护层厚度（从钢筋外侧到混凝土表面的净距）不应小于30mm，亦不应大于50mm；对于厚度在300mm以内的结构，保护层厚度不应小于20mm。
箍筋或不计算应力的次要钢筋，其保护层厚度不应小于15mm。
对于环境介质的分外侵蚀性的工程或大体积基础工程，保护层厚度宜增加。
在钢筋与模板之间可用水泥砂浆垫块支垫，其强度不应小于设计的混凝土强度。
垫块应互相错开，分散布置，并不得横贯保护层的全部截面。
2.3.3绑扎和焊接的钢筋骨（网）架，在运输、安装和浇筑混凝土过程中不得有变形、开焊或松脱现象，并应符合下列规定：在钢筋的交叉点处，应用直径0.7-2.0mm的铁丝，按逐点改变绕丝方向（8字形）交错扎结，或按双对角线（十字形）方式扎结。
