9-10kV变压器台架施工工艺说明(12米-12米)
附件4:河北省电力公司10kV变压器台架施工工艺说明一、前言1．本说明以半分式12米-12米变压器台架为例，对建设要求及工艺进行说明，对其他安装形式的台架，除根开距离、JP柜横担、变压器横担、熔断器横担高度固定不变外，其他如引线横担高度、PVC管支架安装位置、支架安装高度、设备线夹、低压进（出）线形式，以及保护、工作接地等，可根据具体情况适当调整。
2．按照农网工程建设标准化的要求，为村内供电的10kV高压主干线路应实现绝缘化，为村内供电的综合台区应安装在村内负荷中心，通过增加变压器布点调整负荷分布，缩短低压供电半径，低压供电半径应小于500米。
台区安装位置应避开车辆碰撞和易燃、易爆及严重污染场所，应悬挂警示牌、设备运行编号牌。
二、施工前准备工作1．根据10kV变压器台架标准化施工图中材料表进行工程施工物资领用及审核。
2．对横担、绝缘子、连接引线、接地环等设备材料提前进行组装。
（1）对连接引线进行分类截取，10kV主干线路至熔断器上接线端引线共3根每根为440cm，熔断器下接线端至变压器高压侧引线共3根每根为410cm，避雷器上引线共3根每根为62cm，避雷器间相互连接接地引线共2根每根为50cm ,避雷器至接地极引出扁铁间接地引线1根410cm，变压器接地线1根为250cm，JP柜接地线1根为150cm，变压器中性点接地线1根为360cm，各连接引线截取后，根据用途压接好接线端子，要保证接线端子压接质量。
（2）绝缘子全部采用P-20T型针式绝缘子，根据需要对台区所用横担、绝缘子、避雷器、接地环等提前进行组装，降低高空作业安全风险，节省施工时间，提高工作效率。
三、变台电杆组立1．挖坑用经纬仪找准地面基准，测量两杆坑的水平度，测量杆坑的深度2.2米。
2．底盘安装首先沿线路方向在两杆坑坑边中心处做三个方向桩，并用细线连接，在细线上标注距离为2.5米两个黑色标记，在底盘中心用粉笔画一白点，将底盘放在坑内，调整底盘放置位置使线坠、细线黑色标记、白点在一条直线上，确定两杆之间距离为2.5米。
10KV电力变压器安装施工方案及工艺方法
10KV电力变压器安装施工方案及工艺方法一、安装施工方案1.确定安装位置：首先需要确定10KV电力变压器的安装位置，应选在通风良好、不易受水淹的地方，同时要考虑周围环境的安全和便利性。
2.基础施工：在确定好位置后，需要进行基础施工。
首先要做好基础的开挖和填土工作，确保基础平整、稳固。
3.安装支架：安装好基础后，需要根据变压器的尺寸和重量安装支架，确保支撑牢固。
4.安装变压器：将变压器移至支架上，进行固定和调整，确保变压器水平放置，无倾斜。
5.连接高压侧：连接高压侧的绝缘导线和绝缘子，确保连接牢固、绝缘良好。
6.连接低压侧：连接低压侧的绝缘导线和绝缘子，同样要确保连接牢固、绝缘良好。
7.接地：对变压器进行接地处理，确保安全可靠。
8.调试：完成以上安装后，需要对变压器进行调试和检测，确保其正常运行。
二、工艺方法1.安装前准备：在进行10KV电力变压器的安装前，要做好充分的准备工作，包括准备好所需的材料、工具和设备。
2.安装过程控制：在安装过程中，要根据设计图纸和要求进行控制，确保每个步骤的顺利完成。
3.检测验收：每个安装步骤完成后，都要进行检测和验收，确保安装质量合格。
4.安全控制：在整个安装过程中，要做好安全控制工作，避免发生意外事故。
5.现场管理：对安装现场进行管理，保持整洁有序，确保施工顺利进行。
6.员工培训：做好员工的培训工作，确保他们具备良好的技能和安全意识。
7.施工管理：对施工过程进行管理，及时发现和解决问题，确保工期和质量。
8.安装完毕：安装完成后，要进行全面的检查和整理工作，确保设备安装完好无损。
kV台架式变压器安装施工方案
架空线路台架式变压器施工方案批准:监理:审核:初审:编写:XXX公司日期:2011年月日目录第一章工程概况及特点....................................... 错误!未指定书签。
一、工程概括.............................................. 错误!未指定书签。
二、工程特点：............................................ 错误!未指定书签。
第二章施工现场组织机构..................................... 错误!未指定书签。
一、组织机构图............................................ 错误!未指定书签。
二、各级人员主要职责范围.................................. 错误!未指定书签。
第三章施工方案............................................. 错误!未指定书签。
一、准备工作.............................................. 错误!未指定书签。
二、土建部分.............................................. 错误!未指定书签。
二、安装部分.............................................. 错误!未指定书签。
第四章施工进度计划......................................... 错误!未指定书签。
一、施工进度网络图和横道图：.............................. 错误!未指定书签。
二、保证工期的措施........................................ 错误!未指定书签。
kV台架式变压器安装施工方案
0kV台架式变压器安装施工方案咱们得明确一下，0kV台架式变压器是个啥玩意儿。
简单来说，它就是一种将高压输电线路中的电能降压到适合用户使用的电压等级的设备。
那么，安装这种变压器，可得讲究技巧。
1.施工前准备施工前，咱们得做好充分的准备工作。
这包括了解施工现场的具体情况，比如地形、气候、交通等。
还得对施工人员进行培训，确保他们熟悉施工流程和安全操作规程。
2.施工现场布置施工现场的布置可是关键。
得把变压器的基础打好，这得根据变压器的尺寸和重量来确定基础的大小和深度。
基础打好后，得把变压器平稳地放到基础上，这可得小心，别把变压器弄坏了。
3.变压器安装变压器安装可是技术活。
咱们得先检查变压器的各个部件是否完好，然后按照说明书进行安装。
这其中包括接线的部分，可得细心，别把线接错了。
对了，还得把变压器和台架固定好，防止变压器在施工过程中晃动。
4.接线施工接线施工是变压器安装的关键环节。
这需要咱们根据设计图纸进行接线，确保每一根线都接对了位置。
还得检查接线的牢固程度，防止接触不良。
还得做好绝缘处理，确保安全。
5.施工安全施工安全可是头等大事。
咱们得制定一套完善的安全防护措施，确保施工过程中，人员和设备的安全。
这包括施工现场的防护栏杆、警示标志、安全帽等。
对了，还得定期对施工人员进行安全教育，提高他们的安全意识。
6.施工验收施工验收是施工的一个环节。
咱们得对照设计图纸和施工方案，逐项检查施工质量。
这包括变压器的安装位置、接线是否正确、设备运行是否正常等。
验收合格后，才能交付使用。
7.施工后续工作施工完成后，咱们还得做好后续工作。
这包括清理施工现场，确保环境卫生。
还得对变压器进行定期检查和维护，确保设备运行正常。
这份0kV台架式变压器安装施工方案，涵盖了从施工前准备到施工验收的各个环节。
咱们只要按照这个方案进行施工，就能确保变压器安装质量，为用户提供稳定的电力供应。
注意事项一：变压器基础施工注意事项：基础施工时，得注意基础的尺寸和深度是否符合设计要求，这直接关系到变压器是否能够稳定放置。
10KV变压器安装施工工艺

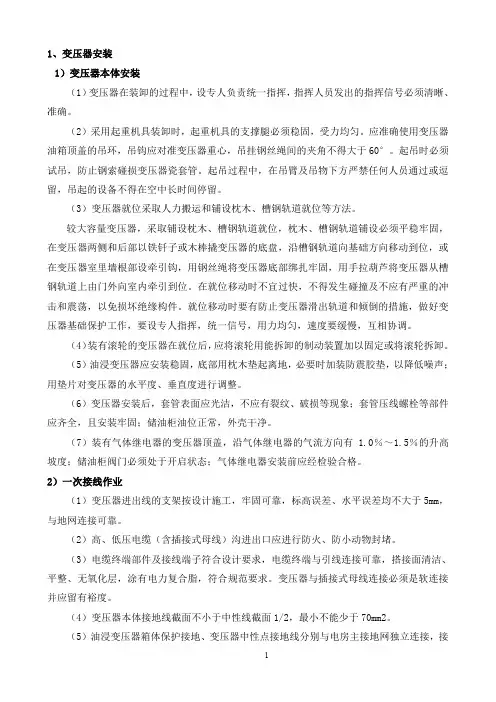

1、变压器安装1）变压器本体安装（1）变压器在装卸的过程中，设专人负责统一指挥，指挥人员发出的指挥信号必须清晰、准确。
（2）采用起重机具装卸时，起重机具的支撑腿必须稳固，受力均匀。
应准确使用变压器油箱顶盖的吊环，吊钩应对准变压器重心，吊挂钢丝绳间的夹角不得大于60°。
起吊时必须试吊，防止钢索碰损变压器瓷套管。
起吊过程中，在吊臂及吊物下方严禁任何人员通过或逗留，吊起的设备不得在空中长时间停留。
（3）变压器就位采取人力搬运和铺设枕木、槽钢轨道就位等方法。
较大容量变压器，采取铺设枕木、槽钢轨道就位，枕木、槽钢轨道铺设必须平稳牢固，在变压器两侧和后部以铁钎子或木棒撬变压器的底盘，沿槽钢轨道向基础方向移动到位，或在变压器室里墙根部设牵引钩，用钢丝绳将变压器底部绑扎牢固，用手拉葫芦将变压器从槽钢轨道上由门外向室内牵引到位。
在就位移动时不宜过快，不得发生碰撞及不应有严重的冲击和震荡，以免损坏绝缘构件。
就位移动时要有防止变压器滑出轨道和倾倒的措施，做好变压器基础保护工作，要设专人指挥，统一信号，用力均匀，速度要缓慢，互相协调。
（4）装有滚轮的变压器在就位后，应将滚轮用能拆卸的制动装置加以固定或将滚轮拆卸。
（5）油浸变压器应安装稳固，底部用枕木垫起离地，必要时加装防震胶垫，以降低噪声；用垫片对变压器的水平度、垂直度进行调整。
（6）变压器安装后，套管表面应光洁，不应有裂纹、破损等现象；套管压线螺栓等部件应齐全，且安装牢固；储油柜油位正常，外壳干净。
（7）装有气体继电器的变压器顶盖，沿气体继电器的气流方向有 1.0％～1.5％的升高坡度；储油柜阀门必须处于开启状态；气体继电器安装前应经检验合格。
2）一次接线作业（1）变压器进出线的支架按设计施工，牢固可靠，标高误差、水平误差均不大于5mm，与地网连接可靠。
（2）高、低压电缆（含插接式母线）沟进出口应进行防火、防小动物封堵。
（3）电缆终端部件及接线端子符合设计要求，电缆终端与引线连接可靠，搭接面清洁、平整、无氧化层，涂有电力复合脂，符合规范要求。
KV配电变压器台架安装
部分上去，发生受处力破坏事故等。
三、落地式
落地式是指将变压器直接放在地面上，它的高压引下线 及跌落熔断器、避雷器等均在线路终端杆上。
三、 配电变压器台架安装
（1）配电变压器台架所需的材料。 （2）水泥杆、变压器台架及附属金具的组装。
1、杆坑定位。 2、杆坑两个，坑底夯实。 3、杆坑整平。 4、下底盘。 5、立杆。 6、附件及设备的安装。 7、配电变压器台架对各种螺栓的要求：
五、配电变压器台架安装安全注意事项
（一） 利用抱杆、吊车和旧杆立水泥杆 1、倒杆 （1）立杆应制定安全技术组织措施计划，并经主
管生领导批准。 （2）要使用合格的起重设备严禁超载使用。 （3）使用抱杆立杆时，抱杆应受力均匀，两侧拉
线应拉好，不得左右倾斜，临时拉线不得固定在 可能移动的物体或不可靠的物体上。
7、应选择在涨潮或河水泛滥等情况下不被水 淹的场所。
8、应选择在没有剧烈震动的场所。 9、应选择坚固的地基。
二、配电变压器安装结构
10KV配电变压器的安装方法概括起来分为两类： 1、室内安装。
2、室外安装。
（一）变压器室外安装 变压器室外安装根据其容量的大
小、装设地区的不同以及吊运是否方 便，一般分为杆塔式、台墩式和落地 式三种。
• 及有雷击可能的低压线路，在变压 器低压侧应安装低压避雷
• 器进行防雷保护。
• 双杆式面用砖石砌成高0.5～1m的四方
墩台，把变压器放在上面。 台墩式的作用：防止变压器底部积水；抬高变压器的位置，
便于操作。 台墩式变压器台的优点：造价低，便于维护检修。 缺点：占地较多，周围要装设遮栏，小动物易爬到带电
• 单杆式配电变台
• 2、双杆式配电变压器台（又叫H台）
• 当配电变压器容量在50～315KVA时 一般采用双杆式配电变压器台。对 50KVA及以下的公用变压器，应在 低压侧装设熔断器；
三、落地式
落地式是指将变压器直接放在地面上，它的高压引下线 及跌落熔断器、避雷器等均在线路终端杆上。
三、 配电变压器台架安装
（1）配电变压器台架所需的材料。 （2）水泥杆、变压器台架及附属金具的组装。
1、杆坑定位。 2、杆坑两个，坑底夯实。 3、杆坑整平。 4、下底盘。 5、立杆。 6、附件及设备的安装。 7、配电变压器台架对各种螺栓的要求：
五、配电变压器台架安装安全注意事项
（一） 利用抱杆、吊车和旧杆立水泥杆 1、倒杆 （1）立杆应制定安全技术组织措施计划，并经主
管生领导批准。 （2）要使用合格的起重设备严禁超载使用。 （3）使用抱杆立杆时，抱杆应受力均匀，两侧拉
线应拉好，不得左右倾斜，临时拉线不得固定在 可能移动的物体或不可靠的物体上。
7、应选择在涨潮或河水泛滥等情况下不被水 淹的场所。
8、应选择在没有剧烈震动的场所。 9、应选择坚固的地基。
二、配电变压器安装结构
10KV配电变压器的安装方法概括起来分为两类： 1、室内安装。
2、室外安装。
（一）变压器室外安装 变压器室外安装根据其容量的大
小、装设地区的不同以及吊运是否方 便，一般分为杆塔式、台墩式和落地 式三种。
• 及有雷击可能的低压线路，在变压 器低压侧应安装低压避雷
• 器进行防雷保护。
• 双杆式面用砖石砌成高0.5～1m的四方
墩台，把变压器放在上面。 台墩式的作用：防止变压器底部积水；抬高变压器的位置，
便于操作。 台墩式变压器台的优点：造价低，便于维护检修。 缺点：占地较多，周围要装设遮栏，小动物易爬到带电
• 单杆式配电变台
• 2、双杆式配电变压器台（又叫H台）
• 当配电变压器容量在50～315KVA时 一般采用双杆式配电变压器台。对 50KVA及以下的公用变压器，应在 低压侧装设熔断器；
KV变压器安装施工工艺
1、变压器安装1）变压器本体安装（1）变压器在装卸的过程中，设专人负责统一指挥，指挥人员发出的指挥信号必须清晰、准确。
（2）采用起重机具装卸时，起重机具的支撑腿必须稳固，受力均匀。
应准确使用变压器油箱顶盖的吊环，吊钩应对准变压器重心，吊挂钢丝绳间的夹角不得大于60°。
起吊时必须试吊，防止钢索碰损变压器瓷套管。
起吊过程中，在吊臂及吊物下方严禁任何人员通过或逗留，吊起的设备不得在空中长时间停留。
（3）变压器就位采取人力搬运和铺设枕木、槽钢轨道就位等方法。
较大容量变压器，采取铺设枕木、槽钢轨道就位，枕木、槽钢轨道铺设必须平稳牢固，在变压器两侧和后部以铁钎子或木棒撬变压器的底盘，沿槽钢轨道向基础方向移动到位，或在变压器室里墙根部设牵引钩，用钢丝绳将变压器底部绑扎牢固，用手拉葫芦将变压器从槽钢轨道上由门外向室内牵引到位。
在就位移动时不宜过快，不得发生碰撞及不应有严重的冲击和震荡，以免损坏绝缘构件。
就位移动时要有防止变压器滑出轨道和倾倒的措施，做好变压器基础保护工作，要设专人指挥，统一信号，用力均匀，速度要缓慢，互相协调。
（4）装有滚轮的变压器在就位后，应将滚轮用能拆卸的制动装置加以固定或将滚轮拆卸。
（5）油浸变压器应安装稳固，底部用枕木垫起离地，必要时加装防震胶垫，以降低噪声；用垫片对变压器的水平度、垂直度进行调整。
（6）变压器安装后，套管表面应光洁，不应有裂纹、破损等现象；套管压线螺栓等部件应齐全，且安装牢固；储油柜油位正常，外壳干净。
（7）装有气体继电器的变压器顶盖，沿气体继电器的气流方向有％～％的升高坡度；储油柜阀门必须处于开启状态；气体继电器安装前应经检验合格。
2）一次接线作业（1）变压器进出线的支架按设计施工，牢固可靠，标高误差、水平误差均不大于5mm，与地网连接可靠。
（2）高、低压电缆（含插接式母线）沟进出口应进行防火、防小动物封堵。
（3）电缆终端部件及接线端子符合设计要求，电缆终端与引线连接可靠，搭接面清洁、平整、无氧化层，涂有电力复合脂，符合规范要求。
变压器台架安装施工方案
变压器台架安装施工方案一、项目概述本项目安装的变压器台架是一种用于变压器组的支架设备，用于提供安全、稳定的设备安装基础。
本施工方案将详细介绍变压器台架的安装工艺流程和相关施工要求。
二、施工准备1.施工人员：至少2名安装工人，1名负责监督。
2.施工材料：变压器台架、螺栓、电焊机、焊接材料、检测仪器。
3.施工设备：起重机、推土机、铲车等。
三、施工流程1.施工前期准备a.了解现场情况，检查基础承重能力是否满足台架的安装要求。
b.清理施工现场，确保无障碍物。
c.准备好所需材料和设备。
2.台架安装a.使用推土机或铲车将变压器台架输送至安装位置，并将其放置在预定位置。
b.使用起重机将变压器置于台架上。
c.根据变压器的尺寸和安装要求调整台架的高度和水平度，保证变压器的安装平稳。
d.使用焊接设备将变压器与台架进行焊接固定，确保安装牢固可靠。
e.检查焊接质量，使用检测仪器进行安全性能测试，确保安装符合标准要求。
f.安装螺栓，将台架与地面固定，增加安装的稳定性。
3.安装验收a.进行安装质量验收，检查各项安装工作是否符合要求。
b.检查台架的高度、水平度和稳定性是否符合标准。
c.检查焊接工艺是否符合规定。
d.进行电气性能测试，确保安装不影响变压器的正常运行。
e.编制安装记录和验收报告。
四、施工要求1.安全要求a.施工人员必须佩戴符合规定的个人防护用品。
b.严禁在变压器台架上进行高空作业，必要时需使用安全绳索和其他安全设备。
c.施工现场必须保持清洁、整洁，确保施工人员的安全。
2.质量要求a.检查施工材料的质量，确保符合标准要求。
b.检查焊接工艺、焊接质量、焊缝的牢固性。
c.检查台架安装的高度、水平度和稳定性，确保符合标准要求。
3.环境要求a.施工现场必须符合环保要求，严禁污染环境。
b.施工人员要关注噪音、尘土和振动等对环境的影响，采取相应的措施进行防护。
五、安全措施1.高处作业必须使用安全绳索，并检查其牢固性。
2.施工人员必须严格遵守安全操作规程，严禁酒后上岗。
kV台架变压器施工方案

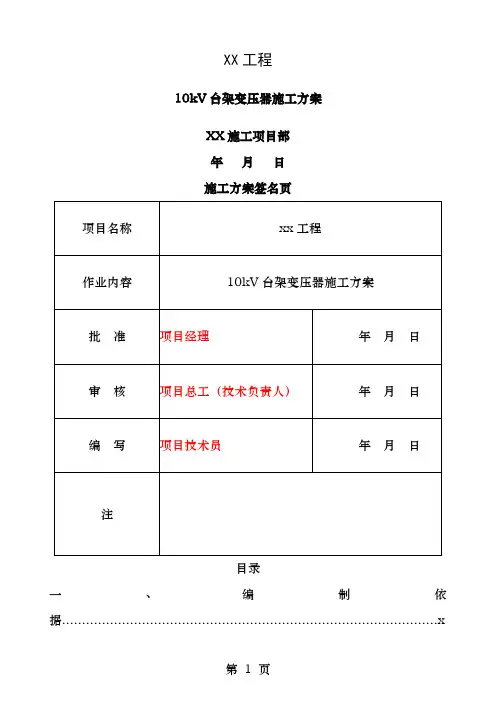

XX工程10kV台架变压器施工方案XX施工项目部年月日施工方案签名页目录一、编制依据 (x)二、施工概况 (x)三、施工内容 (x)四、组织措施 (x)五、现场勘查 (x)六、计划工作时间 (x)七、施工前的准备 (x)八、安全技术措施 (x)九、施工步骤 (x)十、风险与预控措施 (x)十一、施工质量控制与验收标准 (x)十二、文明施工与环境保护措施 (x)十三、应急准备与响应措施 (x)十四、附件................................................................................................ ..x一、编制依据二、施工概况：1、工程名称：XX标段XX项目2、建设单位：广西电网有限责任公司XXX供电局设计单位：XXXX监理单位：XXXX施工单位：XXXX3、工程规模：施工合同与设计图纸的施工范围4、工程地址：施工实际工作地点5、工程性质：基建配网工程三、施工内容：写清工作范围、工作量,包括安装地点、变压器型号与容量、电杆数量与型号、杆上设备等内容，事例如下：1、在XX路XX位置组立2基型号为XX的XXm电杆，在新组立的电杆上安装台变支架、避雷器与刀闸横担2、台变支架上安装一台型号为S13-XXkVA的变压器、一台型号JKWB-XXkvar的低压无功补偿、一台型号为一进四出塑壳开关低压配电箱。
3、安装一组型号为XX的避雷器、一组型号为XX的熔断器。
四、组织措施：1、工作负责人：李XX（联系）2、技术负责人：郭XX（联系）3、安全负责人：陈XX （联系）4、机具、材料负责人与5、工作班组：陈XX、马XX、曾XX等技工。
注：涉与高风险与以上施工需把施工单位总技术负责人列入组织措施。
五、现场勘查：1、工作环境：写清施工现场与环境，根据施工作业性质提出不同的要求，其中环境要求写清交通情况、临近带电体、安装环境、地质条件等情况。
kV台架变压器施工方案
XX工程10kV台架变压器施工方案XX施工项目部年月日施工方案签名页项目名称xx工程作业内容10kV台架变压器施工方案批准项目经理年月日审核项目总工（技术负责人）年月日编写项目技术员年月日注目录一、编制依据 (x)二、施工概况 (x)三、施工内容 (x)四、组织措施 (x)五、现场勘查 (x)六、计划工作时间 (x)七、施工前的准备 (x)八、安全技术措施 (x)九、施工步骤 (x)十、风险及预控措施 (x)十一、施工质量控制及验收标准 (x)十二、文明施工及环境保护措施 (x)十三、应急准备及响应措施 (x)十四、附件 (x)一、编制依据序号标准号规程、规范及资料1GB 50233-2014 《电气装置安装工程 35kV 及以下架空电力线路施工及验收规范》2《10kV～500kV 输变电及配电工程质量验收与评定标准第 8部分：配电工程》3Q/CSG533034-2014《中国南方电网有限责任公司基建工程质量控制（WHS）及量化评价标准》4DL5009.2-2013 《电力建设安全工作规程第2部分：电力线路》5本工程电力线路设计资料有关要求、规定6《电力建设工程安全和环境管理设施规范应用手册》7《施工现场临时用电安全技术规范》8工程设计图纸序号标准号规程、规范及资料1GB 50233-2014 《电气装置安装工程 35kV 及以下架空电力线路施工及验收规范》2《10kV～500kV 输变电及配电工程质量验收与评定标准第 8部分：配电工程》3Q/CSG533034-2014《中国南方电网有限责任公司基建工程质量控制（WHS）及量化评价标准》4DL5009.2-2013 《电力建设安全工作规程第2部分：电力线路》9本工程施工组织设计二、施工概况：1、工程名称：XX标段XX项目2、建设单位：广西电网有限责任公司XXX供电局设计单位：XXXX监理单位：XXXX施工单位：XXXX3、工程规模：施工合同及设计图纸的施工范围4、工程地址：施工实际工作地点5、工程性质：基建配网工程三、施工内容：写清工作范围、工作量,包括安装地点、变压器型号及容量、电杆数量及型号、杆上设备等内容，事例如下：1、在XX路XX位置组立2基型号为XX的XXm电杆，在新组立的电杆上安装台变支架、避雷器和刀闸横担2、台变支架上安装一台型号为S13-XXkVA的变压器、一台型号JKWB-XXkvar的低压无功补偿、一台型号为一进四出塑壳开关低压配电箱。
kV台架变压器施工方案
XX工程10kV台架变压器施工方案XX施工项目部年月日施工方案签名页目录一、编制依据 (x)二、施工概况 (x)三、施工内容 (x)四、组织措施 (x)五、现场勘查 (x)六、计划工作时间 (x)七、施工前的准备 (x)八、安全技术措施 (x)九、施工步骤 (x)十、风险及预控措施 (x)十一、施工质量控制及验收标准 (x)十二、文明施工及环境保护措施 (x)十三、应急准备及响应措施 (x)十四、附件 (x)一、编制依据二、施工概况：1、工程名称：XX标段XX项目2、建设单位：广西电网有限责任公司XXX供电局设计单位：XXXX监理单位：XXXX施工单位：XXXX3、工程规模：施工合同及设计图纸的施工范围4、工程地址：施工实际工作地点5、工程性质：基建配网工程三、施工内容：写清工作范围、工作量,包括安装地点、变压器型号及容量、电杆数量及型号、杆上设备等内容，事例如下：1、在XX路XX位置组立2基型号为XX的XXm电杆，在新组立的电杆上安装台变支架、避雷器和刀闸横担2、台变支架上安装一台型号为S13-XXkVA的变压器、一台型号JKWB-XXkvar的低压无功补偿、一台型号为一进四出塑壳开关低压配电箱。
3、安装一组型号为XX的避雷器、一组型号为XX的熔断器。
四、组织措施：1、工作负责人：李XX（联系电话）2、技术负责人：郭XX（联系电话）3、安全负责人：陈XX （联系电话）4、机具、材料负责人及电话5、工作班组：陈XX、马XX、曾XX等技工。
注：涉及高风险及以上施工需把施工单位总技术负责人列入组织措施。
五、现场勘查：1、工作环境：写清施工现场及环境，根据施工作业性质提出不同的要求，其中环境要求写清交通情况、临近带电体、安装环境、地质条件等情况。
2、施工要点、难点：根据工作环境写出实际施工现场的要点、难点。
参考事例如下：1、台式变安装的位置在XX地方居民门前空地，地质平坦，利于吊车、施工车辆、工具器的摆法；2、距离XX运行的带电线路XX米，距离较近，在吊装电杆、变压器时吊车的臂长会靠近带电线路的可能性；六、计划工作时间：1、计划工期：年月日时至年月日时2、工作计划安排（以时间为轴来写）七、施工前的准备工作1、安装前变压器已完成试验；2、电杆预制基础已完成，并经过监理、业主的验收；3、工作负责人编制好施工方案并完成审批；4、开工前组织施工人员进行班前会、交底；5、开工前清点施工所需要的施工机具并检查工器具是否合格；6、工作前，施工人员要检查好自身的安全工器具是否齐全并处于安全有效的期限内；7、开工前的主要设备材料准备。
9-10kV变压器台架施工工艺说明(12米-12米)
附件4:河北省电力公司10kV变压器台架施工工艺说明一、前言1．本说明以半分式12米-12米变压器台架为例，对建设要求及工艺进行说明，对其他安装形式的台架，除根开距离、JP柜横担、变压器横担、熔断器横担高度固定不变外，其他如引线横担高度、PVC管支架安装位置、支架安装高度、设备线夹、低压进（出）线形式，以及保护、工作接地等，可根据具体情况适当调整。
2．按照农网工程建设标准化的要求，为村内供电的10kV高压主干线路应实现绝缘化，为村内供电的综合台区应安装在村内负荷中心，通过增加变压器布点调整负荷分布，缩短低压供电半径，低压供电半径应小于500米。
台区安装位置应避开车辆碰撞和易燃、易爆及严重污染场所，应悬挂警示牌、设备运行编号牌。
二、施工前准备工作1．根据10kV变压器台架标准化施工图中材料表进行工程施工物资领用及审核。
2．对横担、绝缘子、连接引线、接地环等设备材料提前进行组装。
（1）对连接引线进行分类截取，10kV主干线路至熔断器上接线端引线共3根每根为440cm，熔断器下接线端至变压器高压侧引线共3根每根为410cm，避雷器上引线共3根每根为62cm，避雷器间相互连接接地引线共2根每根为50cm ,避雷器至接地极引出扁铁间接地引线1根410cm，变压器接地线1根为250cm，JP柜接地线1根为150cm，变压器中性点接地线1根为360cm，各连接引线截取后，根据用途压接好接线端子，要保证接线端子压接质量。
（2）绝缘子全部采用P-20T型针式绝缘子，根据需要对台区所用横担、绝缘子、避雷器、接地环等提前进行组装，降低高空作业安全风险，节省施工时间，提高工作效率。
三、变台电杆组立1．挖坑用经纬仪找准地面基准，测量两杆坑的水平度，测量杆坑的深度2.2米。
2．底盘安装首先沿线路方向在两杆坑坑边中心处做三个方向桩，并用细线连接，在细线上标注距离为2.5米两个黑色标记，在底盘中心用粉笔画一白点，将底盘放在坑内，调整底盘放置位置使线坠、细线黑色标记、白点在一条直线上，确定两杆之间距离为2.5米。
9-10kV变压器台架施工工艺说明(12米-12米)
附件4:河北省电力公司10kV变压器台架施工工艺说明一、前言1．本说明以半分式12米-12米变压器台架为例，对建设要求及工艺进行说明，对其他安装形式的台架，除根开距离、JP柜横担、变压器横担、熔断器横担高度固定不变外，其他如引线横担高度、PVC管支架安装位置、支架安装高度、设备线夹、低压进（出）线形式，以及保护、工作接地等，可根据具体情况适当调整。
2．按照农网工程建设标准化的要求，为村内供电的10kV高压主干线路应实现绝缘化，为村内供电的综合台区应安装在村内负荷中心，通过增加变压器布点调整负荷分布，缩短低压供电半径，低压供电半径应小于500米。
台区安装位置应避开车辆碰撞和易燃、易爆及严重污染场所，应悬挂警示牌、设备运行编号牌。
二、施工前准备工作1．根据10kV变压器台架标准化施工图中材料表进行工程施工物资领用及审核。
2．对横担、绝缘子、连接引线、接地环等设备材料提前进行组装。
（1）对连接引线进行分类截取，10kV主干线路至熔断器上接线端引线共3根每根为440cm，熔断器下接线端至变压器高压侧引线共3根每根为410cm，避雷器上引线共3根每根为62cm，避雷器间相互连接接地引线共2根每根为50cm ,避雷器至接地极引出扁铁间接地引线1根410cm，变压器接地线1根为250cm，JP柜接地线1根为150cm，变压器中性点接地线1根为360cm，各连接引线截取后，根据用途压接好接线端子，要保证接线端子压接质量。
（2）绝缘子全部采用P-20T型针式绝缘子，根据需要对台区所用横担、绝缘子、避雷器、接地环等提前进行组装，降低高空作业安全风险，节省施工时间，提高工作效率。
三、变台电杆组立1．挖坑用经纬仪找准地面基准，测量两杆坑的水平度，测量杆坑的深度2.2米。
2．底盘安装首先沿线路方向在两杆坑坑边中心处做三个方向桩，并用细线连接，在细线上标注距离为2.5米两个黑色标记，在底盘中心用粉笔画一白点，将底盘放在坑内，调整底盘放置位置使线坠、细线黑色标记、白点在一条直线上，确定两杆之间距离为2.5米。
10KV柱上变压器台施工工艺
10KV柱上变压器台施工工艺10KV柱上变压器台施工工艺一、变台电杆定位及组立1杆坑定位找准地面基准，做出杆位桩，确定两杆的位置。
2电杆基础开挖以杆位桩为中心画出杆坑大小，在杆坑定位标记处进行开挖。
坑口边沿的1m范围内，不得堆放余土、材料、工器具等物品。
在超过1.5m深的坑基内作业时，向坑外抛掷土方时应防止土石回落坑内。
坑底夯实后测量杆坑的深度及坑底水平。
电杆基坑开挖总深度为电杆埋深加底盘高度，确保坑深为2.2m，深度允许偏差为+100mm,50mm。
3电杆组立电杆组立起吊前，电杆稍一离地应由工作负责人检查悬吊及捆绑情况，认为可靠后方准继续起吊。
起吊过程中，吊车要由专人统一指挥，吊臂、起吊物下禁止有人逗留和通行。
在工程负责人的指挥和作业人员的配合下将电杆放于杆坑内，使电杆底部与杆塔中心重合，确保电杆位置准确，艮开为2.5m。
回填土时，每500mm一层进行夯实。
夯实两层后，对电杆进行校正，保证根开误差不超过?30mm。
4接地体安装在变台周围挖深600mm宽400mm的直形沟槽，将接地体置于沟槽内并打入地下，垂直接地体的间距不宜小于其长度的2倍，接地体连接处全部采用焊接，并做好防腐处理，外露接地棒长度约为1.9m。
接地棒加装绝缘保护管。
接地体安装合格后进行回填土并夯实。
在回填后沟面应有防沉层，其高度宜为100,300mm。
5接地电阻测量当接地装置安装完毕后应进行接地电阻的测量，在充分考虑接地电阻系数的前提下，配电变压器容量在100kV A以下时，其接地电阻不应大于10Ω;在100kV A及以上时，接地电阻不应大于4Ω，当接地带电阻达不到要求时，要采取响应降阻措施。
二、台架横担及主要设备安装1线路直线横担安装横担装于受电侧，横担头铁抱箍距离杆顶150mm，与线路方向垂直。
安装后，横担上下歪斜、左右扭斜，其端部位移不应大于20mm。
线路杆顶支架上层抱箍也装于受电侧。
在横担上安装针式绝缘子，使用直径不小于2.5mm的单股塑料铜线将导线固定在绝缘子顶槽上。
9-10kV变压器台架施工工艺说明(12米-12米)
9-10kV变压器台架施工工艺说明(12米-12米)1. 施工前准备在进行变压器台架的施工前，需要进行以下几项准备工作：1.1 施工图纸整理对于变压器台架的施工工艺，需要在施工前进行一份详细的图纸制作，以便工人可以清晰地了解到施工流程和步骤。
在制作图纸时，需要按照实际的需求和条件进行制定，并且应当符合相关的标准和法规。
1.2 环境检查在施工现场进行环境检查，了解。
1.3 工具准备在施工前需要进行合理的工具准备，以确保在施工过程中可以顺利进行，并且需要满足相应的规定和标准。
工具准备时需要充分考虑安全、实用等方面的问题，并进行合理的分类和管理。
2. 施工过程针对9-10kV变压器台架的施工工艺，主要分为以下步骤：2.1 基础施工基础施工是变压器台架施工的首要工作，需要有专业的技术人员进行设计，并且需要根据实际情况进行确定。
当基础施工全部完成后，需要进行验收，并且需要取得验收合格证。
2.2 塔身组装安装9-10kV变压器台架的塔身时需要注意安全，采用安全型钢管，确保使用寿命。
塔身的组装应按照图纸要求进行，确保结构合理，牢固可靠。
2.3 台电器安装完成塔身组装后，需要进行台电器的安装。
在安装时需要进行合理的规划，使用专业工具和设备。
将变压器和配电装置等台电器安装在塔身上，确保台电器整体符合相关标准和法规。
2.4 线路接入完成台电器的安装后，需要进行线路接入，在完成线路接入的前提下，需要进行安全控制：比如进行电压检测、线路连接测试等。
在启动前需要进行验收。
2.5 领会验收完成施工后，需要进行验收，确保工程的质量和安全。
验收包括施工成品、构件和文档等。
在验收结束后，进行领会验收，需要验收主要施工、检测记录等，每一步保持详细记录，并上传文档存档。
3. 施工安全在变压器台架施工过程中，需要保证工人和设备的安全，在施工前，需要进行安全教育，确保每个人都了解安全事项。
在施工现场，需要设置警示标志，并采取合理的措施保护工人的安全。
KV柱上变压器台施工工艺
10KV柱上变压器台施工工艺10KV柱上变压器台施工工艺一、变台电杆定位及组立1杆坑定位找准地面基准，做出杆位桩，确定两杆的位置。
2电杆基础开挖以杆位桩为中心画出杆坑大小，在杆坑定位标记处进行开挖。
坑口边沿的1m范围内，不得堆放余土、材料、工器具等物品。
在超过深的坑基内作业时，向坑外抛掷土方时应防止土石回落坑内。
坑底夯实后测量杆坑的深度及坑底水平。
电杆基坑开挖总深度为电杆埋深加底盘高度，确保坑深为，深度允许偏差为+100mm,50mm。
3电杆组立电杆组立起吊前，电杆稍一离地应由工作负责人检查悬吊及捆绑情况，认为可靠后方准继续起吊。
起吊过程中，吊车要由专人统一指挥，吊臂、起吊物下禁止有人逗留和通行。
在工程负责人的指挥和作业人员的配合下将电杆放于杆坑内，使电杆底部与杆塔中心重合，确保电杆位置准确，艮开为。
回填土时，每500mm一层进行夯实。
夯实两层后，对电杆进行校正，保证根开误差不超过?30mm。
4接地体安装在变台周围挖深600mm宽400mm的直形沟槽，将接地体置于沟槽内并打入地下，垂直接地体的间距不宜小于其长度的2倍，接地体连接处全部采用焊接，并做好防腐处理，外露接地棒长度约为。
接地棒加装绝缘保护管。
接地体安装合格后进行回填土并夯实。
在回填后沟面应有防沉层，其高度宜为100,300mm。
5接地电阻测量当接地装置安装完毕后应进行接地电阻的测量，在充分考虑接地电阻系数的前提下，配电变压器容量在100kVA以下时，其接地电阻不应大于10Ω;在100kVA及以上时，接地电阻不应大于4Ω，当接地带电阻达不到要求时，要采取响应降阻措施。
二、台架横担及主要设备安装1线路直线横担安装横担装于受电侧，横担头铁抱箍距离杆顶150mm，与线路方向垂直。
安装后，横担上下歪斜、左右扭斜，其端部位移不应大于20mm。
线路杆顶支架上层抱箍也装于受电侧。
在横担上安装针式绝缘子，使用直径不小于的单股塑料铜线将导线固定在绝缘子顶槽上。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
**供电公司561-3线路全分式10米-10米10kV变压器台架工艺说明一、前言1．本说明按照省公司农网10kV变压器台架标准化施工知识及技能竞赛，“变台组装”技能操作项目任务书建设要求，对施工工艺进行说明。
2．变台组装形式为全分式10米-10米变压器台架，对施工前准备工作、变台电杆组立、变压器台架及设备安装、变台引线及其它设备安装、接地体安装、变压器低压侧引线安装、低压出线安装、试验调试、标牌、标识安装等内容进行了详细说明。
二、施工工艺要求一、施工前准备工作工作票签发人或工作负责人应根据工作任务，组织相关人员对作业现场进行现场勘察，然后工作负责人根据勘察记录，制定工作票、安全措施票、标准化作业指导卡、派工单，并经工作票签发人审核、签发；工作负责人组织相关施工人员进行标准化作业指导卡学习。
根据10kV变压器台架标准化施工图中的材料，进行工程施工物资领用及审核。
根据标准化作业指导卡的安全工器具和施工工器具说明，领取相关安全工器具和施工工器具。
到达工作现场后；应先办理停电手续，得到工作许可人允许布置现场安全措施命令后，工作负责人根据现场实际，指定专人完成装设工作接地线，装设安全围网等安全措施，然后回复工作许可人，作业现场安全措施已全部完成。
得到工作许可人的许可开工命令，召开施工作业班前会，工作负责人首先进行点名，然后宣读工作票，交待工作任务、工作部位、停电部位、带电部位、危险点以及作业现场采取的相应安全措施，对工作班成员地行分工等，最后确认每一名工作班成员都已知晓，并履行确认手续。
对连接引线进行分类截取，10kV主干线路至刀闸横担隔离刀闸进线端引线共3根A相185cm，B相220cm，B相280cm，隔离刀闸出线端至熔断器上接线端引线共3根约为800cm、熔断器下接线端至变压器高压侧引线共3根每根为410cm，避雷器上引线共3根每根为62cm，避雷器间相互连接接地引线共2根每根为50cm ,避雷器至接地极引出扁铁间接地引线1根410cm，变压器接地线1根为250cm，JP柜接地线1根为250cm，变压器中性点接地线1根为410cm，各连接引线截取后，根据用压接好接线端子，要保证接线端子压接质量。
2、绝缘子全部采用P-20T型针式绝缘子，根据需要对台区所用横担、绝缘子、避雷器、接地环等提前进行组装，降低高空作业安全风险，节省施工时间，提高工作效率。
二、变台电杆组立1．基坑放线按照任务书要求，放线使之与主干线路平行，首先沿线路方向在两杆坑坑边中心处做三个方向桩，并用细线连接，在细线上标注距离为2.5米两个黑色标记，测量两杆坑位置准确度，用水平仪找准地面基准，测量两杆坑的水平度，测量杆坑的深度为1.7米+底盘厚度，两坑高差不得大约20mm。
2．底盘安装使用吊盘法安装，在底盘中心用粉笔画一白点，将底盘放在坑内，调整底盘放置位置使线坠、细线黑色标记、白点在一条直线上，确定两杆之间距离为2.5米。
3．立杆在底盘上以白点为圆心、电杆底部为半径画圆，组立电杆时使电杆底部与所画圆圈重合，保证电杆位置的准确度，吊车组立电杆时，当电杆底部与底盘所画圆圈重合，电杆基本正直后，对电杆进行回填土，每50cm 一层进行夯实，夯实两层后，用吊车对电杆倾斜度进行粗调。
4．电杆校正利用经纬仪在以电杆为原点的90度角两条直线上，分别进行观察测量，对电杆进行微调，保证电杆中心点与中心桩之间的横向位移不应大于50mm。
根开为2.5米，偏移不应超过±30mm。
5．填土夯实电杆校正后，进行回填土并夯实，每50cm进行夯实一次，松软土质的基坑回填土时，采用增加夯实次数的加固措施。
回填土后的电杆基坑应设置防沉土层，培土高度超出地面30cm。
6．安装卡盘卡盘上平面距离地面50cm，用半圆抱箍将卡盘与电杆固定，深度允许偏差为±50mm。
三、接地体安装1．接地体采用∠50*5*2500的角钢，在电杆外侧挖60cm深的沟，按照标准化施工图的要求，将三根接地体打入地下，接地体之间距离分别为2.5米，用-40*4*5000带钢连接，地平面以下连接处全部采用焊接，并做好防腐处理。
（此步骤现场可省略）2．接线方式（1）综合配变全部采用TT接地方式，从正面看（高压熔断器与变压器低压出线柱头侧）避雷器单独沿变台左侧电杆内侧接地，变压器外壳、中性点、JP柜外壳沿变台右侧电杆内侧接地。
（2）避雷器下端应采用绝缘线将三相连接在一起，接地引线沿避雷器横担和电杆内侧敷设。
变压器外壳接地引线沿变压器托担敷设，变压器中性线沿变压器散热片外侧垂直向下顺变压器托担敷设。
JP柜接地引线沿JP柜托担敷设。
接地引下线在适当位置处采用钢包带固定。
（3）接地扁钢采用-40*4*2400扁钢，扁钢露出地面约1.8米，用黄（10cm）绿（10cm）相间的相色漆（带）进行喷刷（粘贴），接地引下线采用JKLYJ-50 绝缘线，与接地扁钢连接采用DTL-50接线端子。
3．接地电阻接地装置施工完毕后须进行接地电阻的测量，此工程为100kVA变压器，接地电阻不应大于4Ω。
四、变压器台架及设备安装1.引线横担引线横担采用∠63*6*3000角钢，横担上端水平面距10米杆杆顶为5cm，横担校平后使用U型抱箍进行固定。
水平倾斜不大于横担长度的1/100。
2．JP柜托担及JP柜安装JP柜托担采用[8*3000槽钢，托担中心水平面距地面1.9米，-20～0mm，安装时搭在托担抱箍上，托担校平后用螺丝固定。
水平倾斜不大于托担长度的1/100。
JP柜须选用通过国家3C认证的产品，主进断路器应具有30KA短路分断能力，能够根据变压器容量或实际负荷调整过载保护值，具备自动重合功能，抗干扰能力强，漏电动作电流为50～500mA可调，还应具备断相保护功能。
负荷开关、主进断路器等主要电器元件应选用著名优质品牌产品。
柜体材质须选用不小于 1.5㎜的304不锈钢板（国标0Cr18Ni9/SUS304），要求喷塑（灰）。
JP柜采用托担形式安装，放在安装好的JP柜托担上并居中，使用JP 柜固定扁钢对JP柜进行固定。
3．变压器托担及变压器安装变压器托担采用[12*3000槽钢，托担中心水平面距地面3.0米，偏差0～+100 mm，安装时搭在托担抱箍上，托担校平后使用螺丝固定。
水平倾斜不大于托担长度的1/100。
变压器选用型号为S11-100配电变压器，变压器放在安装好的变压器托担上并居中，使用变压器固定横担对变压器进行固定。
变压器低压出线柱头与高压熔断器安装在同侧，此面作为变台的正面。
4．高压熔断器横担熔断器横担采用∠63*6*3000角钢，横担中心对地距离6.8米，偏差-20～+20 mm，横担校平后使用螺丝进行固定并安装熔断器连板，熔断器连板采用-80*8*450扁钢。
水平倾斜不大于横担长度的1/100。
5．避雷器横担避雷器横担采用∠63*6*3000角钢，横担中心水平面距地面5.5米,横担校平后使用U型抱箍进行固定。
水平倾斜不大于横担长度的1/100。
6．刀闸横担刀闸横担采用∠63*6*2100角钢，横担中心水平面距上排横担距离不得小于80cm（绝缘线为60cm），横担校平后用螺丝固定。
水平倾斜不大于横担长度的1/100。
五、变台引线及其它设备安装一、隔离刀闸安装与引线连接1.在刀闸横担上安装隔离刀闸，相间距离不小于400mm，2．10kV线路干线至隔离刀闸进线端引线引线使用双并沟与主干线进行连接，另一端连接隔离刀闸静触头侧。
引线连接应顺直无碎弯，工艺美观，引线应有一定弧度，并保证三相弧度一致。
3.隔离刀闸出线端至熔断器上接线端引线首先将绑扎好引线的绝缘子固定在刀闸横担上，然后与隔离刀闸动触头侧设备线夹进行连接，再将引线引至引线横担绝缘子进行固定，引线再下引至跌落横担绝缘子进行固定后，压好接线端子后连接至跌落熔断器上接线端。
引线连接应顺直无碎弯，工艺美观，引线应有一定弧度，并保证三相弧度一致。
二、熔断器安装与引线连接1.将熔断器安装在熔断器横担上。
熔断器选用型号为HRW12-12/200熔断器。
2．熔断器下接线端至变压器高压侧接线柱引线将绑扎好引线的绝缘子固定熔断器横担侧面，绑好的侧装绝缘子中心位置至熔断器下接线端引线长度约为90cm。
熔断器引线在避雷器横担绝缘子上用绑线固定后引至变压器高压侧，使用设备线夹进行固定，并加装绝缘护罩。
3.高压熔断器与变压器低压出线柱头安装在同侧，此面作为变台的正面。
三、接地环接地环距熔断器横担侧支瓶中心35cm处安装。
四、避雷器安装及引线连接在避雷器横担上安装避雷器，选用型号为HY5WS-17/50避雷器。
避雷器各相间距离应不小于0.5米，下侧采用JKLYJ-50绝缘线连接在一起，再与接地体相连接。
在高压引线上距接地环约70cm处安装穿刺线夹，然后使用长度约为62cm的引线与避雷器连接，避雷器侧使用铜铝接线端子连接，连接好后加装绝缘护罩。
六、变压器低压侧引线安装变压器低压侧引线采用BV-50布电线穿Φ110 PVC管形式在变台正面右侧安装，使用2套固定横担和PVC管抱箍进行固定。
PVC管转弯处采用45度弯头，变压器低压接线柱处加装一个45度弯头并留有滴水弯。
变压器低压侧引线进入JP柜内用铜接线端子进行固定。
七、低压出线安装低压出线分为低压电缆入地和低压上返高低压同杆架设两种形式。
低压电缆入地安装时，利用JP柜下方出线孔，低压出线管采用Φ110的钢管。
低压上返高低压同杆架设安装时，利用JP柜正面左侧出线孔出线，低压出线管采用Φ110的PVC管。
固定在变压器托担、避雷器横担、高压熔断器横担、高压引线横担预留的PVC管抱箍固定孔上，在转弯处采用45度弯头，出线口处加装一个45度弯头并留有滴水弯。
八、试验调试设备及绝缘子安装前应进行绝缘电阻实验，台架设备安装完成后要对隔离开关、熔断器进行拉合试验。
检查隔离开关、熔断器、低压刀闸在断位。
九、标牌、标识安装1. 警告标志牌、运行标志牌、防撞警示线依据《国家电网公司安全设施标准第2部分：电力线路》（Q/GDW434.2-2010）要求进行制图，制图参数见下面具体规定。
2．变压器台架应安装“禁止攀登，高压危险”警告标志牌，尺寸统一为300*240mm。
安装在变压器托担上，位于变压器正面左侧。
警示牌上沿与变压器槽钢上沿对齐，并用钢包带固定在槽钢上。
3．变压器台架应安装变压器运行标志牌，尺寸统一为320*260mm，白底，红色黑体字。
安装在变压器托担上，位于变压器正面右侧。
运行标志牌上沿与变压器槽钢上沿对齐，并用钢包带固定在槽钢上。
4．变压器台架应安装电杆杆号标志牌，尺寸统一为320*260mm，白底，红色黑体字。
杆号标志牌下沿与变压器槽钢上沿距离1m，并用钢包带固定在电杆上。
5．变压器台架电杆下部应涂刷（粘贴）黄（20cm）黑（20cm）相间、带荧光防撞警示线，警示线顶部一格书写“高压危险，禁止攀登”（字体为红色黑体），警示线在电杆埋深标识上沿（或距离地面50cm处）向上围满一周涂刷（粘贴），其高度不小于1.2米。
