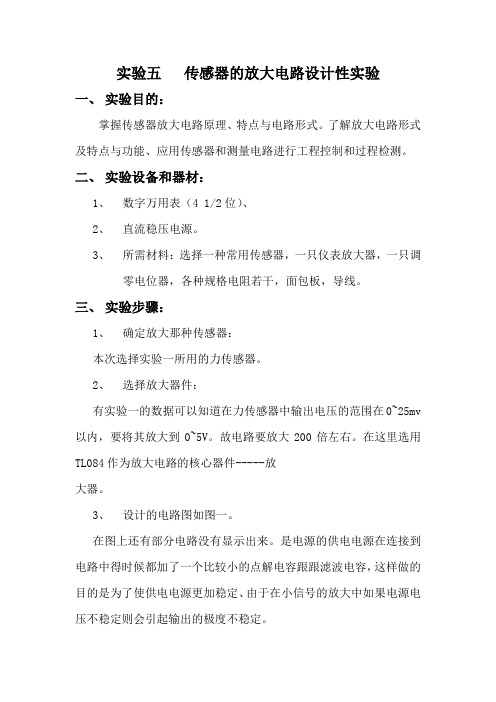

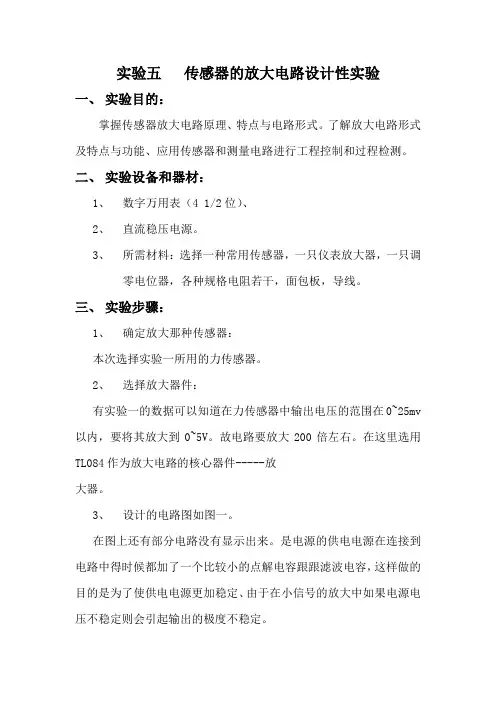

实验五传感器的放大电路设计性实验一、实验目的：掌握传感器放大电路原理、特点与电路形式。
了解放大电路形式及特点与功能、应用传感器和测量电路进行工程控制和过程检测。
二、实验设备和器材：1、数字万用表（4 1/2位）、2、直流稳压电源。
3、所需材料：选择一种常用传感器，一只仪表放大器，一只调零电位器，各种规格电阻若干，面包板，导线。
三、实验步骤：1、确定放大那种传感器：本次选择实验一所用的力传感器。
2、选择放大器件：有实验一的数据可以知道在力传感器中输出电压的范围在0~25mv 以内，要将其放大到0~5V。
故电路要放大200倍左右。
在这里选用TL084作为放大电路的核心器件-----放大器。
3、设计的电路图如图一。
在图上还有部分电路没有显示出来。
是电源的供电电源在连接到电路中得时候都加了一个比较小的点解电容跟跟滤波电容，这样做的目的是为了使供电电源更加稳定、由于在小信号的放大中如果电源电压不稳定则会引起输出的极度不稳定。
图一如图一所示电阻R5与R3、R4、R2构成放大，在这里设计放大能达到167~333倍。
能满足将实验一的数据放大到0~5V。
最后的电容C5、C6作为输出的滤波，这样做的目的是为了使输出电压更加处于平稳是后面电路的采集与测试提供比较好的基础。
由于本次放大电路并不是给采样芯片去采集电压大小，就不需要将输出电压控制在一定的范围。
级在前级输入不正常的情况下其输出可能位电源供电电源（±12V），如果在输出端是用AD芯片采样的话则在输出要加上合适的稳压二极管，这样便能将电压控制在合理的范围。
这样有利于对AD芯片的保护。
4、实验数据的测试5、通过4的数据可以发现设计的电路基本完成了设计的性能指标。
四、实验总结通过本次实验我更加熟悉了能对放大电路的设计与测量。
并且对小信号放大的设计中要注意的事项有了更加深刻的理解。
总之通过本次实验我学到了不少宝贵的东西。
传感器设计与测试课程设计一、课程目标知识目标：1. 学生能理解传感器的定义、分类和工作原理，掌握不同传感器在工程实践中的应用。
2. 学生能掌握传感器设计与测试的基本步骤，了解传感器性能参数及其影响。
3. 学生能了解传感器在智能化系统中的重要作用，理解传感器技术的发展趋势。
技能目标：1. 学生能够运用所学知识设计简单的传感器电路，进行传感器测试实验，并分析测试数据。
2. 学生能够运用传感器解决实际问题，提高创新能力和动手操作能力。
3. 学生能够通过团队合作，进行传感器设计与测试的实践活动，提高沟通与协作能力。
情感态度价值观目标：1. 学生能够培养对传感器技术研究的兴趣，提高科学探究精神。
2. 学生能够认识到传感器技术在现实生活中的广泛应用，增强技术改变生活的意识。
3. 学生能够树立正确的价值观，关注传感器技术的发展对环境和社会的影响，培养责任感和使命感。
课程性质：本课程为高二年级物理选修课程，旨在通过传感器设计与测试的实践活动，提高学生对物理知识的实际应用能力。
学生特点：高二年级学生对物理知识有一定的了解，具备基本的电路知识和实验操作能力，对新技术感兴趣，喜欢动手实践。
教学要求：结合学生特点和课程性质，课程目标应注重理论与实践相结合，强调学生的动手实践能力和创新能力。
通过分解课程目标为具体的学习成果，使学生在实践中掌握知识，提高技能，培养情感态度价值观。
后续教学设计和评估将围绕这些具体学习成果展开。
二、教学内容1. 传感器基础知识- 传感器的定义、分类和工作原理- 传感器性能参数及其影响- 传感器在智能化系统中的应用2. 传感器设计与测试方法- 传感器设计与测试的基本步骤- 传感器电路的设计与搭建- 测试数据的采集、处理与分析3. 实践操作与案例分析- 设计简单的传感器电路，如温度传感器、光敏传感器等- 进行传感器测试实验，分析实验数据- 分析实际案例，了解传感器技术在生活中的应用4. 传感器技术发展趋势与前景- 传感器技术的发展趋势- 新型传感器及其应用领域- 传感器技术在环境保护、智能制造等方面的作用教材章节关联：本教学内容与教材中“传感器及其应用”章节相关。
吉林建筑工程学院电气与电子信息工程学院《传感器及检测技术》课程设计任务书设计题目：超声波测距系统设计专业班级：学生姓名：学号：指导教师：设计时间：2010.12.20－2010.12.31目录一、课程设计目的 (2)二、课程设计题目 (2)三、课程设计内容及要求 (2)1、设计内容 (2)2、设计要求 (2)四、传感器工作原理 (2)五、系统框图 (3)六、单元电路设计原理 (4)1、LED显示电路与键盘控制电路设计 (4)2、超声波发射电路设计 (5)3、超声波接收电路设计 (7)4 、串口通信与蜂鸣器电路设计 (8)七、软件设计与系统调试 (9)1、主程序流程图 (10)1.1发射程序与接收流程图 (10)1.2 中断子程序及流程图 (11)1.3 距离计算与显示子程序 (12)八、设计中的问题及解决方法 (13)九、总结 (13)十、完整的电路图（附录一） (14)十一、参考文献 (15)一、课程设计目的通过《传感器及检测技术》课程设计，掌握传感器及检测系统设计的方法和设计原则及相应的硬件调试的方法。
进一步理解传感器及检测系统的设计和应用。
二、课程设计题目超声波测距系统设计三、课程设计内容及要求1、设计内容采用40KHz的超声波发射和接收传感器测量距离。
可采用发射和接收之间的距离，也可将发射和接收平行放在一起，通过反射测量距离。
功能：1）LED数码管显示测量距离，精确到小数点后一位（单位：cm）。
2）测量范围：30cm～200cm，3）误差＜0.5cm。
4）其它。
2、设计要求1）掌握传感器的工作原理及相应的辅助电路设计方法。
2）独立设计原理图及相应的硬件电路。
3）设计说明书格式规范，层次合理，重点突出。
并附上详细的原理图四、传感器工作原理超声波发生器内部结构有两个压电晶片和一个共振板。
当它的两极外加脉冲信号，其频率等于压电晶片的固有振荡频时，压电晶片将会发生共振，并带动共振板振动，便产生超声波。
传感器课程设计任务书及指导书上海交通大学精密仪器教研室二零一二年十月重要时间节点：第1周第一次课，设计题目讲解，学生选题；第3周最后一次课前，完成电路原理图设计。
目录第一章总论 (3)1-1 《传感器》课程设计的目的 (3)1-2 《传感器》课程设计的内容 (3)1-3 设计时应注意的事项 (3)1-4 设计题目 (4)第二章电阻应变式传感器 (5)2-1 电阻应变式称重传感器原理 (5)2-2 设计用传感器介绍 (6)2-3 任务与要求 (7)第三章差动螺管式电感位移传感器 (8)3-1 电感式位移传感器测量原理 (8)3-2 传感器测量测头 (8)3-3 任务与要求 (9)第四章差动变压器式位移传感器 (10)4-1 差动变压器式位移传感器工作原理 (10)4-2 设计用传感器介绍 (11)4-3 任务与要求 (12)第五章压电式测速传感器 (13)5-1 压电式力传感器工作原理 (13)5-2 设计用传感器介绍 (14)5-3 任务与要求 (15)第六章光电编码器 (16)6-1 光电编码器 (16)6-2 设计用传感器介绍 (17)6-3 任务与要求 (21)第七章光栅位移传感器 (22)7-1 光栅位移传感器工作原理 (22)7-2 设计用传感器介绍 (233)7-3 任务与要求 (29)第一章总论1-1《传感器》课程设计的目的《传感器》课程设计是《传感器》课程的一个重要教学环节，通过这个教学环节要求达到下列几个目的：1．通过课程设计，把在《传感器》及其他有关先修课程《机械制图、精密仪器设计、电工理论基础、模拟电路、数字电路、单片机等》中所获得的知识在传感器设计、装配、调试中综合加以运用，使这些知识得到巩固，并使理论知识与实践相结合，培养工程实践及科学研究的基本技能；2．通过课程设计，加强同学对几种传感器原理的感性认识，加深对课堂的理解，增强动手能力；3．通过这个设计初步培养同学对传感器设计的独立工作能力和分析问题、解决问题的能力。
传感器技术与检测课程设计概述本课程设计旨在帮助学生理解传感器技术的基本原理，并且实践中获得设计和构建简单传感器系统的技能。
通过该课程设计的学习，有可以掌握以下几方面的技能：•掌握传感器信号处理的基本流程和算法•熟悉传感器输出信号的特点和处理方法•学习传感器与数据采集卡接口的方法和技巧教学目标本课程设计旨在帮助学生掌握以下一些能力：•掌握传感器信号放大、滤波、采样和转换的方法和技巧•理解常见传感器元器件的基本原理和特点•实践中熟悉传感器系统构建的常用方法和技术教学内容下面将介绍传感器技术与检测课程设计的具体内容和步骤。
步骤1：选定传感器类型首先，学生需要选择自己感兴趣的传感器类型，例如温度传感器、压力传感器、光电传感器等。
选择传感器类型时，需要考虑以下几个方面：•传感器输出信号类型：数字信号还是模拟信号•输出信号范围：电压、电流、频率等•精度和灵敏度：是否达到应用需求•是否需要额外的电源步骤2：选定数据采集卡接着，学生需要根据选定的传感器类型选择合适的数据采集卡。
数据采集卡的选择需要考虑以下几个因素：•数据采集卡的输入通道数是否能够满足传感器的需求•数据采集卡的采样率是否足够高•数据采集卡的分辨率是否足够高•数据采集卡是否能够提供稳定的电源供应步骤3：设计电路连接接下来，学生需要设计传感器与数据采集卡的连接电路。
电路连接需要考虑以下几个方面：•根据传感器输出信号特点选择放大、滤波和降噪电路•设计传感器信号转换电路，将模拟信号转换为数字信号•在电路中增加保护电路，避免误操作或灾难性故障步骤4：编写驱动程序传感器和数据采集卡的连接完成后，学生需要编写驱动程序来获取传感器数据。
驱动程序的编写需要完成以下几个步骤：•设置数据采集卡的采样率和分辨率•设计数据读取算法，将数据从数据采集卡读取到计算机中•完成数据的存储、处理和显示步骤5：测试调试完成所有的设计和编写后，学生需要进行系统测试和调试。
测试和调试的过程需要完成以下几个步骤：•测试传感器输出信号特点是否符合预期•测试数据采集卡和计算机的连接是否正常•调整电路参数以保证传感器性能指标能够满足要求•对驱动程序进行测试，确保程序可以正常运行结语传感器技术与检测课程设计的目的不仅是教会学生掌握传感器的基本原理和应用技能，更重要的是培养学生的实践能力和创新能力。
传感器与自动检测技术课程设计一、课程设计目的本课程设计着眼于培养学生的传感器技术及自动检测技术的应用能力，通过课程设计，学生将学会传感器的基本原理及其在自动检测领域中的应用，同时能运用相应的软件和硬件开发平台进行课程设计。
二、课程设计基础在本课程设计中，学生需要掌握基本的模拟电路、数字电路、C语言编程及微机原理等方面的知识。
通过前置课程学习，学生具有一定的电路分析及硬件调试经验，能够独立完成简单电路的设计和搭建。
三、课程设计内容3.1 传感器及自动检测技术介绍通过本章学习，学生能具有一定的传感器概念并能了解传感器的基本构造、原理、种类等相关内容，同时对自动检测技术有一定的认识，并且对自动检测技术中的传感器应用进行了解。
3.2 基本电路构建与仿真该章的学习目的是让学生掌握如何进行基本电路的构建及仿真，包括单一电阻、二极管、晶体管、运算放大器等常用的电路，同时了解不同电路之间的联系和构建方法。
3.3 信号处理在学习完基本的电路构建和仿真之后，本章让学生掌握如何对传感器采集的数据进行信号处理，包括滤波、放大、数字化等处理方法。
学习过程中需要学生掌握不同的信号处理方法的原理以及相应的应用场景。
3.4 传感器应用与实践学习完基本的传感器构造、原理、信号处理后，学生需要对传感器的应用进行实践，主要包括对温度、湿度、光强度等一些常见的参数进行采集、处理、显示等操作。
3.5 课程设计总结在课程结束时，学生需要撰写一篇技术报告来总结本次课程设计的学习成果，报告需要包括本次课程设计的目的、内容、难点、解决方案等相关内容。
学生需要运用Markdown文本格式来撰写技术报告。
四、课程设计考核本次课程设计考核主要包括两个部分：4.1 设计方案及过程报告学生需要提交本次课程设计的设计方案及过程报告，包括选题背景、设计目的、方案设计、实验结果及分析、成果验证、实验参数及数据记录，以及对实验结果的分析与总结等内容。
4.2 课程设计评分针对本次课程设计，考核分为实验报告及现场答辩两个环节，实验报告占60分，现场答辩占40分。
传感器和检测技术课程标准《传感器及检测技术》课程标准一、课程信息课程名称：传感器及检测技术课程类型：电气自动化专业核心课课程代码：0722070 授课对象：电气自动化专业学分：4 先修课：模拟电子技术、数字电子技术、微机原理学时：72 后续课：智能仪器、电气综合实训、电工中、高级职业资格证书、毕业设计、顶岗实习制定人：邓贻XX制定时间：20XX/7/10二、课程性质传感器是现代操纵的基本工具，而检测技术则是操纵过程猎取信息的唯一手段。
《传感器与检测技术》是一门多学科交叉的专业课程，重点介绍各种传感器的工作原理和特性，结合工程应用实际，了解传感器在各种电量和非电量检测系统中的应用，培养学生使用各类传感器的技巧和能力，掌握常用传感器的工程测量设计方法和实验研究方法，了解传感器技术的进展动向。
本课程是电气自动化技术专业的一门核心专业技术课，也是后续的电气综合实训、电工中、高级职业资格证书（其内容约占20%）、毕业设计、顶岗实习等基本技能养成课程，即是职业素养养成与职业能力培养最基本的理论实践一体化课程。
三、课程设计1、课程目标设计总体目标：教学目标和总体要求是让学生初步掌握检测技术的基本知识和应用。
培养学生使用各类传感器的能力。
使学生能够进一步应用传感器解决工程测控系统中的具体问题。
要求理解不同传感器的工作原理，常用的测量电路；能够对常用传感器的性能参数与主要技术指标进行校量与标定。
掌握传感器的工程应用方法，并能正确处理检测数据。
了解传感器技术进展前沿状况，培养学生科学素养，提高学生分析解决问题的能力。
通过行为导向的项目式教学，加强学生实践技能的培养，培养学生的综合职业能力和职业素养；独立学习及猎取新知识、新技能、新方法的能力；与人交往、沟通及合作等方面的态度和能力。
（1）知识目标：1. 传感器的静态特性、动态特性与技术指标2. 电阻传感器原理与应用3. 电感传感器原理与应用4. 电容传感器原理与应用5. 光电（光纤、光栅）传感器原理与应用6. 磁电式传感器与霍尔传感器7. 压电式传感器原理与应用8. 半导体物性传感器9. 温度检测系统10.压力检测系统11.液位测检系统12.流量检测系统13.传感器在汽车上的应用（2）能力目标：1．测量误差与数据处理2. 传感器的标定和校准3. 应变电阻传感器的测量电路与电子秤的标定。
传感器电路设计与分析在现代科技的发展中，传感器技术起到了举足轻重的作用。
作为测量和检测物理量的重要工具，传感器在各个领域应用广泛，如工业控制、医疗设备、汽车制造等。
传感器电路的设计与分析对于传感器的性能和稳定性至关重要。
本文将介绍传感器电路的设计原理、常见的传感器电路类型以及电路分析方法，以帮助读者更好地理解和应用传感器电路。
一、传感器电路设计原理传感器电路的设计原理基于信号的传递和转换。
传感器接收外部的物理量信息，并将其转换为电信号输出。
设计一个有效的传感器电路需要考虑以下几个方面：1. 传感器性能要求：根据应用需求确定传感器的输入和输出范围、精度、灵敏度等参数。
例如，温度传感器需要能够测量一定范围内的温度变化，并输出相应的电压或电流信号。
2. 信号转换电路：传感器的输出信号通常需要经过信号转换电路进行放大、滤波、线性化等处理，以获得可用的电信号。
放大电路可以使用运算放大器等元件进行放大增益的调整。
3. 噪声抑制：传感器会受到各种干扰源的影响，例如电源噪声、环境干扰等。
在传感器电路设计中，需要采取一些措施来减小这些干扰源对信号的影响，以提高测量的准确性和稳定性。
二、常见的传感器电路类型根据传感器的工作原理和应用需求，传感器电路可以分为几种常见类型：1. 电阻式传感器电路：电阻式传感器通常通过改变器件的阻值来感知物理量的变化。
常见的电阻式传感器有温度传感器、压力传感器等。
电阻式传感器电路的设计可以使用电桥、差分放大电路等。
2. 容性传感器电路：容性传感器利用电容的变化来感知物理量的变化。
例如，湿度传感器可以测量环境中的湿度变化。
容性传感器电路设计常常需要考虑电容的充放电过程以及放大电路的设计。
3. 感应式传感器电路：感应式传感器利用感应原理来感知物理量的变化。
例如，磁力传感器可以测量磁场的变化。
感应式传感器电路设计涉及到信号的放大和滤波。
4. 光电传感器电路：光电传感器通过光敏元件接收光信号，并将其转换为电信号。
