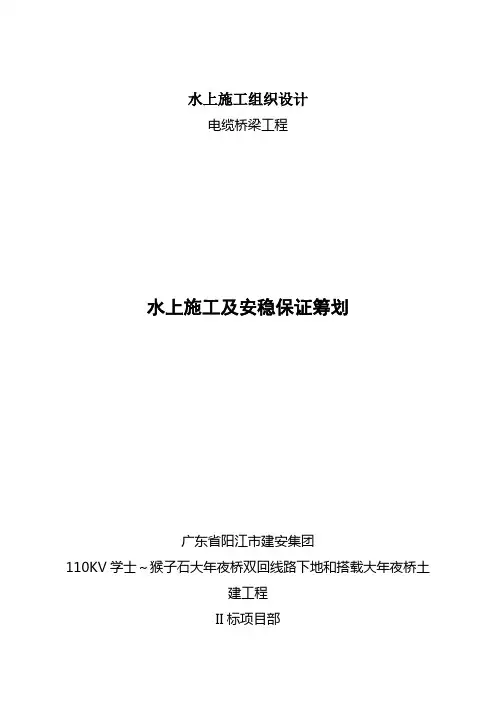

110KV学士～猴子石大桥双回线路下地和搭载大桥土建工程电缆桥梁工程水上施工及安全保障方案广东省阳江市建安集团有限公司110KV学士～猴子石大桥双回线路下地和搭载大桥土建工程II标项目部2011年7月水上施工组织设计一、工程概况猴子石大桥电缆桥与原有上部结构构成“桥下桥”的“桁架”式钢桥，猴子石大桥上部结构分为两幅组成，两幅翼缘板之间设有3~5厘米的伸缩缝，桥跨组成主桥为：66＋3x88＋66m预应力连续箱梁；西引桥为：9x46.036+40.40+42.35m预应力混凝土顶推连续箱梁。
电缆桥设于两幅箱梁翼缘板下方，跨径与原猴子石大桥上部结构跨径一致，分为两联，跨径组成为：（40.40+9x46.036）+（66＋3x88＋66m），全长约850m。
电缆桥西起猴子石大桥西16号桥墩(潇湘大道)，止于猴子石大桥东1号桥墩（湘江大道）。
电缆桥设计纵坡同已建猴子石大桥，最大纵坡为：1.395%，宽度为2.0m。
电缆桥架设在已建猴子石大桥的桥墩及盖梁上，采用植筋的办法在桥墩和盖梁上设置电缆桥施工和永久性支点（支座）。
本桥投入的主要钢管材质为Q345D，其它材料Q235A。
电缆桥结构采用等高度单向单室钢桁架式组合钢梁结构，桥宽2.0米，梁高2.2米，设两片主桁，主桁结构采用钢管，其中主桁上下弦杆采用φ400×16mm钢管，立杆和斜杆分别采用φ２１９×１２ｍｍ和φ120×１0ｍｍ钢管，节间长度一般为3.0米，两片主桁在上下平面水平联接分别采用φ120×１0ｍｍ钢管和φ２１９×１２ｍｍ钢管联接，在下弦钢管底面沿全长焊一20槽钢，电缆桥采用全焊钢结构。
电缆桥制作安装时根据跨度不同设置不同的预拱度。
全桥采用工厂截段（长24m）预制涂装，运输至现场拼接，在猴子石大桥17-16#墩梁下设置顶推平台，全桥自西向东顶推架设。
电缆桥主桥（猴子石大桥5#墩~2#墩）设计V型支架，采用φ500×22ｍｍ钢管搭载φ400×16mm钢管V型支架，采用φ120×１0ｍｍ钢管横向支撑（链接）。
电缆桥主桥设计V型支架预制分成φ500主管和两侧V型支架分开起吊、安装。
单块V型支架重量约为5吨。
电缆桥（猴子石大桥主桥段）V型墩大样图施工总工期为5个月，2011年7月1日开始至2011年11月30日结束。
二、桥位地形地貌及水文通航情况根据设计图及现场调查，猴子石大桥2～16号墩位于湘江河床中。
猴子石大桥3～6号墩跨范围河床标高16米～20米，水深较深，为湘江通航孔，其余孔跨位置河床标高在22～31.0米之间，在低水位时大部分露出水面，为岸滩或滩地，不能通航。
三、水上施工电缆桥钢梁顶推施工时，主要施工作业在已建好的墩顶和桥上进行，对河道影响较小，但在顶推施工前后，需在桥下墩顶进行顶推布置和施工墩顶钢梁临时性支点和永久支点，施工材料需通过汽运或船运至墩位桥下，利用岸上吊机或水上浮吊进行安装。
该桥顶推重量约850吨，顶推重量较小，拟采用单点顶推，顶推牵引索布置时可以避开航道范围，以免牵引索影响航道行船。
岸滩或浅水滩地桥墩顶施工时因船只无法到达墩位，自大堤修筑便道下河到达墩位，水中墩墩顶施工利用船舶和水上浮吊将设备材料运输吊装到位。
顶推施工墩顶布置作业按照顶推施工方向按由西到东的顺序进行。
水中墩施工主要内容和方法如下：（1）墩顶施工作业人员需坐水上船只到达墩位，并在墩旁搭设支架或挂设爬梯上墩顶进行作业。
（2）墩顶施工作业主要有墩顶顶推临时支架及滑道安装和墩顶永久性支点施工。
墩顶施工材料通过水上船只运至墩旁，利用水上浮吊将施工材料设备调运至墩固定安装作业。
（3）本工程不单独设置水上施工材料下河码头，拟租用附近已有码头。
（4）水上施工设备主要为：浮吊一艘，60墩运输船一艘，交通运输船一艘。
（5）水中墩顶施工主要为墩顶顶推布置安装和拆除以及永久支点安装，施工时单墩需要吊船的施工时间较短，计划一般墩墩顶顶推布置和拆除施工时间分别为2天，2～5号墩施工时间4～5天。
主桥永久支架施工：电缆桥施工需要在猴子石大桥5#、4#、3#、2#墩顶施工永久钢管支架。
5#～2#墩位于湘江深水位置，其中5#～4#跨为湘江主航道，6#~5#跨、4#~3#跨可以通航。
㈠施工准备：1、施工前与航道和海事部门联系并办理有关的水上施工手续；2、编制详细的安装作业指导书，针对安装过程中可能发生的特殊情况制定应急措施，并组织全体施工人员认真学习，做到所每个施工人员都清楚安装方案和指挥信号；3、根据主墩位置，在不影响航道正常航运的前提下，沿湘江航道划出施工区域，，标明施工范围，设置标志线桩。
㈡主墩上膨胀螺栓、钢板、加劲肋板施工完成；工厂V型支架预制、涂装；使用运输船运送至主墩下；㈢吊船采用600吨驳船（宽11m，长37米），上面装载一台25吨浦沅吊机，最大起吊高度约36m；60吨运输船一艘；交通运输船1艘。
㈣吊船在靠近主墩位置抛锚，运输船只将支架（主管、附属）运送至吊船作业范围内，吊船徐徐吊起钢支架（主管）至安装位置，支架定位、安装。
每个主墩上的V型支架一次施工完成。
单个主墩支架安装计划两天时间。
自西向东逐墩完成支架安装。
船只主要施工区域在6#～5#跨，4#～3#跨，3#～2#跨。
（附图）㈤水上施工时间安排：2011年8月15日至9月10日。
四、水上施工作业安全管理规定及防范措施㈠、水上施工一般规定1、项目部调度室应随时与当地气象、水文站等部门保持联系，每日收听气象预报，并做好记录，随时了解和掌握天气变化和水情动态，以便及时采取应对措施。
2、项目部参与施工的各种船舶（包括配合施工作业的交通船、运输船等）必须符合安全要求，同时还必须持有各种有效证书，按规定配齐各类合格船员。
船机、通讯、消防、救生、防污等各类设备必须安全有效，并通过当地海事局的安全检查。
3、施工船舶要与调度室昼夜保持通讯畅通，并按规定显示有效的航行、停泊和作业信号。
4、施工作业前应向当地海事局申请办妥《水上水下施工作业许可证》。
水上施工应设专用救生船，并有专人值班，各施工作业点应配备救生圈、救生衣等救生设备。
5、严格执行船机设备安全操作规程，及时维修保养设备，确保安全运行。
发生机损等重大意外情况须立即向项目部报告。
6、严格按核准吨位转运货物。
载货不得超高、超载，并须进行有效绑扎，防止因货物移动发生意外事故。
7、严格执行船舶供、受油规定，防止泄漏。
船舶油污水和垃圾要集中回收并做好记录，严禁向江中排放和倾倒，并配备配齐消防器材。
8、严格执行《水上水下施工作业通航安全管理规定》及水上航运安全管理规定，谨慎操作，确保安全，做到“十分把握七分开，留下三分防意外”。
发生水上交通和污染事故应立即向项目部报告。
9、所有船舶必须按规定配备足够的救生圈、救生衣等救生设备，在舱面作业时必须穿好救生衣，人员上下通道应挂设安全网，跳板要固定，水上工作平台四周要安装符合标准的栏杆和安全网。
同时应做好防冻防滑工作。
10、认真落实施工作业区施工平台设施、桥桩、水底管线的安全警戒保护措施，不得擅自扩大水上施工安全作业区（施工水域）的范围，确保作业区人、船、物的安全。
11、落实作业区安全施工管理制度，确保与施工作业无关的船舶、排筏、设施不准进入施工水域内，防止本工程施工作业船舶与其他的施工船舶间发生有碍正常施工的安全事故。
12、各作业队应选派有经验、责任心强的同志负责水上作业安全管理，保障人员、船舶、作业区、和水域环境保护的各项管理制度和防范措施的落实。
13、施工船舶上的生活垃圾及塑料品等不得任意抛入水内，生活垃圾必须装入加盖的储集容器里，并定期运至岸上倾倒。
㈡、船舶安全管理规定⑴施工船舶、船员的安全要求1、水上施工必须严格按照《中华人民共和国水上水下施工作业通航安全管理规定》向当地海事部门申请办理《水上水下施工许可证》。
2、施工船舶应持有有效的船舶国籍证书或船舶登记证书。
3、施工船舶进出港前必须办理签证手续。
不经常进出港口的作业船舶应到海事主管机关办理定期签证。
4、施工船舶的适航区域要符合航区要求。
所有的施工船舶，包括打桩、起重船、驳船、交通船、运输船等，都应持有船检部门签发的有效适航证书。
5、施工船舶应按《中华人民共和国船舶最低安全配员规则》配备足以保证船舶安全的合格船员。
船长、轮机长、驾驶员、轮机员、话务员必须持有合格的适任证书。
6、施工船舶在航行、锚泊或作业时，除应按规定的信号外，根据不同的施工状况，显示不同的信号。
7、在各施工作业点，夜间应按规定显示警戒灯标或采用灯光照明，避免航行船舶碰撞水中桩墩。
在显示灯光照明时应注意避免光直射水面，影响船舶人员的瞭望。
8、施工船舶应加强值班制度，保持24小时VHF高频电话收听和对周围情况的观察了解。
船上应有夜间照明设备，设有发电设备的船只，应备有防风灯和电池灯具。
⑵、交通船舶使用安全管理规定1、交通船舶必须持有符合三类航区要求的有效证件（适航证）和安全证书，船长、轮机长、驾驶员、话务员应持有有效的适任证。
2、交通船上必须配有足够的救生衣、救生圈和救生筏等救生设备，并配有足够的消防器材和油污器材和油污水分离器等设施。
3、船上应配有专用通讯频道，并备有水上作业水域图。
4、船上应设有安全紧急通道，并将安全通道示意图上墙。
5、应按照项目部调度室指定的航行线路、停靠站点和时间航行，定点靠泊。
6、船上应按核定的载人数量运送员工上下班，不得超载；超过载核人数，船长有权拒绝开船。
7、交通船上严禁装运和携带易燃易爆、有毒有害等危险物品，如因工作急需需要携带者应事先与船长联系并进行妥善处理，严禁人货混装。
8、船舶接放缆绳的船员必须穿好救生衣，站在适当位置，待船到位靠稳后拴牢缆绳，搭好跳板，并作好人员上下船的保护，以防不测。
9 、乘坐交通船的员工必须自觉遵守乘船规定，听从船员统一指挥，待船靠稳拴牢后依次上下，不得抢上抢下或船未靠稳后就跳船，不得站立和骑坐在船头、船尾或船帮处；严禁擅自跨越上下船或酒后登船。
10、非驾驶人员禁止进入驾驶台，严禁随意乱动船上一切救生、消防等设施；严禁非驾驶人员擅自操作。
11、交通船上严禁随地吐痰，吸烟者必须到指定区域吸烟。
烟蒂、纸屑应放入垃圾箱内，自觉搞好环境保护工作。
12、船舶上的垃圾要集中回收和处理，禁止随意抛掷水里，船上的油污水必须经分离装置处理后集中处理，并应有书面记录。
13、船长、轮机长应经常检查、保养和维修船舶的机械设备和安全设施，确保运行安全。
夜间航行应有足够的照明和信号显示。
14、遇有六级以上大风或雷雨、风暴等恶劣天气时，交通船应停止运行，并到指定处锚泊。
⑶施工船舶使用安全管理规定1、所有施工船舶（包括打桩船、拖轮、浮吊、材料运输船舶等）必须持有符合三类海区要求的有效证书（适航证）和相关证书；船长、轮机长、驾驶员、话务员应持有有效的适任证书。
