柴油发动机排放标准
柴油发动机是一种利用柴油作为燃料的内燃机，其工作原理是将柴油喷入气缸内，在高压和高温的条件下点燃，从而驱动汽车或机械设备运行。
然而，柴油发动机在燃烧过程中会产生一系列的废气排放，其中包括一氧化碳、氮氧化物、颗粒物和碳氢化合物等有害物质。
为了保护环境和人类健康，各国都制定了相应的柴油发动机排放标准，以限制柴油车辆的排放量，促进清洁能源的使用。
在国际上，欧盟和美国是制定柴油发动机排放标准的领头羊。
欧盟的标准主要由欧洲联盟制定，而美国的标准则由美国环境保护署负责制定。
这两个地区的标准对全球柴油发动机的排放标准产生了深远的影响。
欧盟的柴油发动机排放标准主要分为欧Ⅰ、欧Ⅱ、欧Ⅲ、欧Ⅳ、欧Ⅴ、欧Ⅵ等阶段。
每个阶段都规定了柴油发动机在工作时所排放的一氧化碳、氮氧化物、颗粒物和碳氢化合物的限制值。
随着标准的不断提高，柴油发动机的排放量得到了有效的控制，大大减少了对环境的污染。
而在美国，柴油发动机排放标准则主要由美国环保署颁布。
美国的标准主要分为Tier 1、Tier 2、Tier 3等阶段。
与欧盟标准相似，美国的标准也对柴油发动机的排放进行了严格的限制。
通过不断提高标准，美国也取得了显著的环保成果。
除了欧盟和美国，其他国家和地区也纷纷制定了自己的柴油发动机排放标准。
例如，中国制定了国Ⅰ、国Ⅱ、国Ⅲ、国Ⅳ、国Ⅴ、国Ⅵ等阶段的标准，以逐步提高柴油车辆的环保水平。
总的来说，柴油发动机排放标准的制定对于保护环境、减少污染、改善空气质量具有重要意义。
各国应当加强合作，共同制定更加严格的排放标准，推动清洁能源的发展，为人类创造一个更加清洁、健康的生活环境。

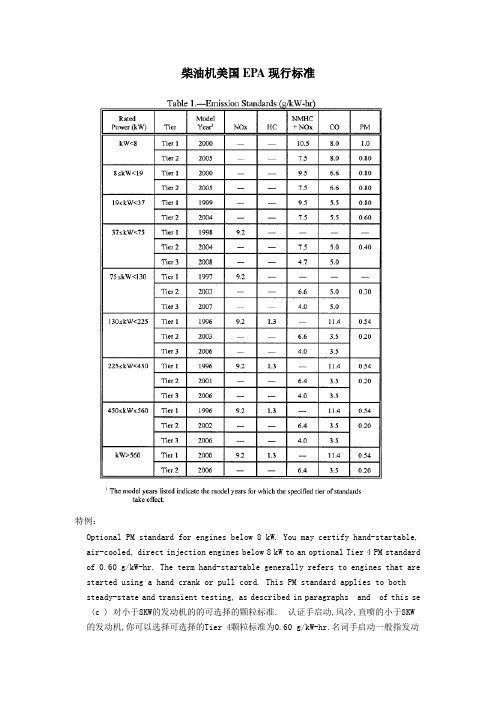

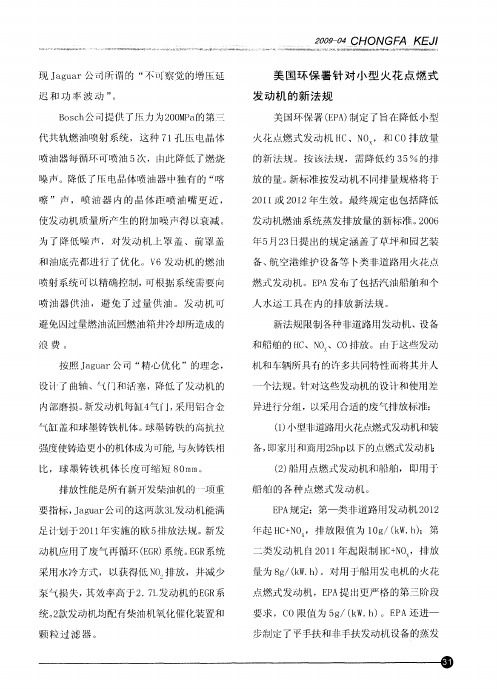

柴油机美国EPA现行标准特例：Optional PM standard for engines below 8 kW. You may certify hand-startable, air-cooled, direct injection engines below 8 kW to an optional Tier 4 PM standard of 0.60 g/kW-hr. The term hand-startable generally refers to engines that are started using a hand crank or pull cord. This PM standard applies to both steady-state and transient testing, as described in paragraphs and of this se(c ) 对小于8KW的发动机的的可选择的颗粒标准. 认证手启动,风冷,直喷的小于8KW的发动机,你可以选择可选择的Tier 4颗粒标准为0.60 g/kW-hr.名词手启动一般指发动机使用摇手或者拉绳.这个颗粒标准同时适用于paragraphs and of this section中描述的稳态和瞬态测试.根据subpart H of this part中的规定,发动机在paragraph 规则下进行认证不能用于产生PM或者 NOX+NMHC的排放信用值.这些机器可以使用PM or NOX+NMHC信用值认证,服从paragraph (1) of this section的FEL限制.Table 1 of § 1039.102_Tier 4 Exhaust Emission Standards(g/kW-hr): kW < 19Maximum engine power Model years PM NOX + NMHC COkW < 8............. 2008-2014 \1\ 0.40 7.5 8.08 ≤ kW < 19... 2008-2014 0.40 7.5 6.6\1\ For engines that qualify for the special provisions in § 1039.101（C）, you may delay certifying to the standards in this part 1039 until 2010. In 2009 and earlier model years, these engines must instead meet the applicable Tier 2 standards and other requiremen from 40 CFR part 89. Starting in 2010, these engines must meet a PM standard of 0.60 g/kW-hr, as described in § 1039.101.EngTABLE1§ 1039.102 Tier 4 排放标准 (g/KW-hr) KW<19最大功率模型年PM NOX+NMHC COkW < 8 2008-2014 0.4\1\ 7.5 8.08 ≤kW < 19 2008-2014 0.4 7.5 6.6\1\对符合provisions in § 1039.101中特殊规定的发动机,可以延迟按part 1039的标准认证,直到2010.在2009和早一些的模型年,这些发动机必须改为符合适用的Tier 2标准和40 CFR part 89的其他要求.从2010开始,这些发动机必须达到PM标准0.60 g/kW-hr,如§ 1039.101.中说明的.发动机按0.60 g/kWhr PM标准认证不能产生ABT信用值.关于可靠性考核的时间选择问题：根据美国EPA实验室目前给我公司传过来的测试报价，他们是要求对机器进行寿命50%的时间进行可靠性考核。
EPA法规介绍(2010-06-10)EPA法规介绍(2010-06-10) (1)40 CFR : Protection of the Environment 联邦行政法典（又称作条例）第40篇：环境保护 1通用汽油机相关的法规(PART)有： (1)通用柴油机相关的法规(PART)有： (2)排放法规各实施阶段 (2)现阶段和下阶段的限值如下： (2)点燃式： (2)压燃式： (3)发动机分类及型式判断 (3)EPA对点燃式发动机的排放分类 (3)EPA对点燃式发动机是否手持的判定 (4)EPA对点燃式发动机排放的有效寿命的规定 (5)EPA对压燃式发动机有效寿命的规定 (7)EPA对点燃式发动机保修的规定，从2010年开始施行 (8)EPA对压燃式发动机的保修规定 (11)EPA对发动机的蒸发排放要求 (13)点燃式发动机 (13)EPA对压燃式发动机的蒸发排放规定 (16)EPA对发动机系族（Engine Family）划分的原则 (16)点燃式 (16)压燃式 (16)PLT (16)ABT (16)附录 (16)40 CFR : Protection of the Environment 联邦行政法典（又称作条例）第40篇：环境保护行政法典编纂按照内容分为50个主题（Title）。
由于国家基本制度等内容联邦政府也无权立法，因此其50个主题分类并不完全与美国法典50个主题分类相对应，但二者在很多主题的名称上是完全一致的。
为编辑和查找方便，联邦政府行政法典是按照联邦机构管理的内容进行分类的。
每一个主题之下又分为卷（V olume）、章（Chapter）、部分（Part）、节（Section）、子部分（Subpart）、条。
行政法典的题注、编号、索引、指引等方法与美国法典的方式一样。
美国行政法典的50个主题，按前后顺序排列分别是：总则、保留、总统、会计、行政人事、保留、农业、外国人与公民、动物与动物产品、能源、联邦选举、银行金融、商业信用与资助、航空与航天、商业与外贸、商业实践、商品与证券交易、电力，水力资源保护、关税、雇员利益、食品与药品、对外关系、公路、住宅与城市发展、印第安人、国内收入、烟，酒产品与军火、司法行政、劳动、矿产资源、财政金融、国家防御、航运与可航水域、教育、巴拿马运河、公园，森林和公共财产、专利，商标与版权、抚恤金，津贴和老兵救助、邮政服务、环境保护、公共合同与财产管理、公共卫生、公共土地、抢险救灾、公共福利、航运、电讯、联邦收购规则系统、交通、野生动物与渔业。
柴油发电机组排放标准柴油发电机组是一种常用的发电设备，它们广泛应用于许多行业和领域。
然而，柴油发电机组的排放物可能对环境和人体健康造成负面影响。
因此，各国纷纷制定了相应的排放标准，以控制柴油发电机组的排放。
1. 排放标准的背景柴油发电机组燃烧柴油燃料产生排放物，其中包括氧化物、颗粒物、氮氧化物和一氧化碳等有害物质。
这些排放物会对空气质量和人体健康造成危害，如空气污染和呼吸系统疾病。
为了减少柴油发电机组的排放对环境和人体的影响，各国制定了相应的排放标准。
这些标准通常涵盖了柴油发动机的设计、燃料要求和排放限值等方面。
2. 国际排放标准在全球范围内，国际海事组织（IMO）和环境保护署（EPA）等机构制定了柴油发电机组的排放标准。
这些标准包括了船舶和非道路机械设备等各类柴油发电机组。

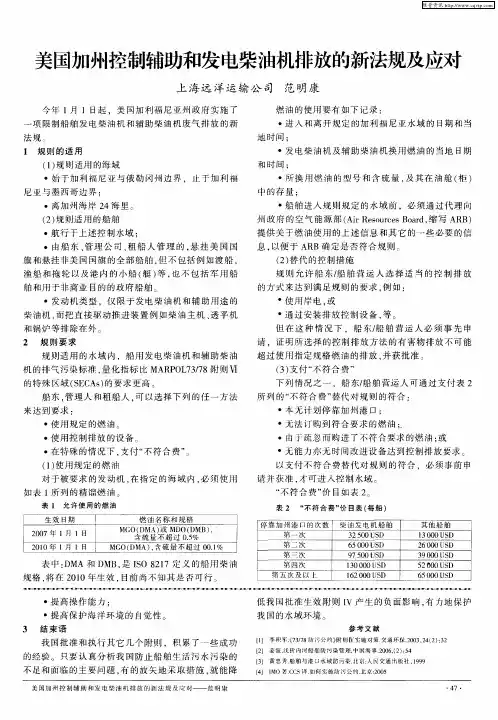

其中，IMO的排放标准主要针对船舶柴油发电机组，该标准被称为“IMO Tier”。
IMO Tier标准分为Tier I至Tier IV，每个阶段都有相应的排放限值要求。
随着Tier的递增，排放限值越来越严格，将有助于减少柴油发电机组的氮氧化物和颗粒物排放。
EPA则制定了用于非道路柴油发电机组的排放标准，该标准被称为“EPA Tier”。
EPA Tier标准也分为四个阶段，与IMO Tier类似，递增的排放限值有助于减少柴油发电机组的有害排放物。
3. 中国的排放标准中国是世界上柴油发电机组使用最广泛的国家之一，对柴油发电机组排放的控制非常重视。
中国环境保护部（现已并入生态环境部）颁布了《非道路移动机械柴油机排气烟度限值及测量方法》（GB 20891-2014），该标准规定了非道路柴油发电机组的排放限值和测量方法。
根据GB 20891-2014标准，非道路柴油发动机的排放限值按照不同类型和功率进行分类。
不同级别的发动机需要满足不同的排放限值要求，同时还要进行相应的排放测量和监控。
此外，中国还参考了欧盟(EU)、美国（EPA）等地的标准，推出了国家非道路移动机械柴油机排放限值第二阶段（国三）和第三阶段（国四）等更为严格的标准，以更好地控制柴油发电机组的排放。
载货汽车（柴油机）国IV技术路线介绍一、概况发达国家车用柴油机为达到欧IV排放标准，主要采用以下两种技术路线：1.依靠发动机缸内措施减少NO X的生成（主要是废气再循环EGR），再采用过滤及氧化催化型后处理装置降低排气中的PM（例如氧化催化转化器DOC、微粒氧化转化器POC、微粒过滤器或捕集器DPF，以及由此衍生的连续再生微粒捕集器CRT（DPF+CR）、催化碳烟过滤器CSF等，这些装置还可以纵使使用，如DOC+DPF、DOC+CRT、DOC+CSF等。
）2.依靠发动机缸内措施减少PM的生成，再采用还原催化型后处理装置降低排气中的NO X（例如选择还原催化转化器SCR、NO X吸附LNT、NO X存储催化转化器NSC等）。
国外不同国家或地区根据其不同的国情和要求，针对不同车型有不同的选择。
就重型车而言，美国、日本主要采用第一种技术路线，而欧洲则以第二种路线为主。
在轻型车领域，则普遍倾向第一种技术路线。
我国也需要根据我国的国情和要求，进行具体的分析和选择。
考虑到我国石油资源紧缺，节油至关重要、代含硫量燃油的普及进展较慢、发动机配车功率裕度相对较小，平均排温较高、Pt、Rh等贵金属紧缺、尿素与柴油价格相差较大等因素，还考虑使用SCR技术可使燃气中残余NO2份额较小，因而对重型车而言经二种技术路线较为合理。
而轻型车则受到负荷相对较轻，平均排温相对较代、且车上布置空间较紧，对价格和使用成本更为敏感等因素的制约，以采用第一种技术路线为宜。
目前在国IV柴油机的研发进程中，我国排量较大的重型和中型柴油机生产企业实际采用的均是第二种技术路线，而排量较小的轻型车用柴油机则主要考虑第一种技术路线。
至于下一步要达到国V以至欧VI排放标准，则除了要对缸内措施和后处理进行进一步的和完善外，可能还需要多种处理装置的组合使用。
二、选择还原催化系统（SC R）介绍（一）现状及技术特点1、80%的欧洲卡车在欧IV阶段采用的是SCR技术策略，而欧V和欧VI也是延续更完善的SCR技术策略。
