墙面铝单板干挂施工工艺

干挂铝单板施工工艺
一、干挂铝单板施工准备
1、设计图纸和现场实际测量尺寸，确定铝单板支撑骨架的安装位置
2、根据控制轴线,水平标高线，弹出铝单板安装的基准线
3、安装骨架连接件。

4、固定骨架、安装骨架位置要准确，结合牢固。

二、框架龙骨安装
根据铝单板规格要求,将横、竖框架龙骨的具体位置。

高层建筑需用经纬仪控制校正，要求横平竖直。

三、铝单板连接及安装
将加工好的铝单板板块安装好
四、耐候胶施注
铝单板组件安装完毕后须用耐候密封胶嵌缝以保证铝单板幕墙的气密性和水密性。

以上是江阴隆光铝单板小编根据铝单板行业对干挂铝单板经验积累,供大家参考。

铝单板干挂工程施工工艺及质量验收一、铝单板干挂安装施工（一）测量（1）根据土建提供的轴线和标高为依据，进行复测工作。

各准点之间应成90度夹角并呈闭合状态。

准点间联线距离用50米钢卷尺测量，相对误差控制在±5mm。

（2）高度测量：用水准仪从±0.000为基准，测出各楼层周长边的平整度，用水平尺测出各预埋件的横向和纵向水平度。

（3）轮廓线测量：依据设计图纸标定的建筑结构各轴线与外经和尺寸的关系，分别用经纬仪的水平度盘确定出控制干挂铝单板墙内经周长的处于同一垂直面的二级矩形基准点控制网络及其连线的距离，基准点分投用准直仪天顶法作出，基准点的垂直误差控制在直径为5mm的投影范围内。

（4）根据测量结果如与设计院提供的图纸数据差异较大或超过正常的允许误差范围，提出整修意见，以利采取有效措施，使施工前期的测量工作落实到位。

（5）提交的复测报告经审核后交我公司设计部门进行设计、制图、提交建设方、监理、总协调方及有关权威部门进行审核，确认与盖章，最终确定现场施工安装方案与计划，以便工程按期实施。

（6）放线在施工安装前根据所审定通过的设计图及现场施工安装图，对现场各单位品种进行分格及定位的放线工作，定位的目的是提供给施工安装人员一个安装基准，以确保施工过程中产品安装的质量。

（7）干挂铝单板的安装自下而上，按垂直分格面及进出控制点施放锤直分格线，用钢丝中联固定，每层为一固定点。

（二）放线：对整个建筑物测量结构之后，接着便进行施工放线。

首先根据施工图外墙立面分格，检查分格图上累计面板的尺寸是否与现场建筑物墙面尺寸相符，尺寸在我们预计的调整范围内为合格，若有偏差应协同甲方、总协调方一并研究并交付总协调方作相应的处理。

仔细核验分格图及节点大样，确定干挂铝单板的结构尺寸。

确定面板与接面的结构尺寸，并统计整个平面中转折相接面的数量，再确定放线的起点。

放线分格直线，各部分以图纸所示基准线为放线的起始点，然后根据分格图上的分格尺寸，依次向两边放出延长线。

引言：在建筑装饰中，铝单板作为一种常见的外墙装饰材料，具有质轻、防火、耐候等特点，广泛应用于现代建筑。

铝单板的施工工艺流程对于保证施工质量和效率至关重要。

本文将从干挂铝单板施工工艺的角度介绍铝单板施工的详细步骤。

概述：干挂铝单板是指通过预制的安装结构将铝单板固定在建筑物表面的一种施工方法。

相比于其他安装方法，干挂铝单板施工具有施工快速、翻修便捷等优势，因此在建筑项目中被广泛采用。

下文将从准备工作、铝单板安装、接缝处理、气密性处理以及质量检验等五个大点阐述干挂铝单板施工的具体工艺流程。

正文内容：1.准备工作1.1了解建筑结构及外墙设计图纸1.2制定施工计划和安全措施1.3准备施工所需的工具、设备和材料2.铝单板安装2.1确定安装方式，如横向、纵向安装等2.2搭建安装结构，例如预埋四角铝型材和龙骨系统2.3安装铝单板，包括切割、定位和固定2.4铝单板间的连接处理，如激光焊接或螺栓连接2.5安装完毕后进行质量检查和调整3.接缝处理3.1铝单板与铝单板的接缝处理3.2接缝材料的选择和施工方法3.3接缝处理的质量检验和修复4.气密性处理4.1确定防水层和隔热层的安装方式4.2铝单板与建筑结构的密封处理4.3进行气密性测试和质量检验5.质量检验5.1外观质量检验，如铝单板表面的平整度、色差等5.2防火性能检验，包括燃烧性能和热辐射等指标的测试5.3物理性能检验，如弯曲强度、抗拉强度等力学性能测试5.4耐久性检验，如抗腐蚀性、耐候性等的评估5.5安全性能检验，如抗震性能、防盗性能等的测试总结：干挂铝单板施工工艺流程是保证铝单板装饰工程质量和效果的关键环节。

对于施工人员来说，了解施工工艺流程及细节是确保工程顺利进行的基础。

本文从准备工作、铝单板安装、接缝处理、气密性处理以及质量检验等五个大点详细阐述了干挂铝单板施工的具体工艺流程，供相关人员参考和借鉴。

在实际施工中，应严格按照相关规范和标准操作，确保施工质量和安全，同时注重施工细节，并进行常规和专业的质量检验，以保证铝单板装饰工程的质量和寿命。

干挂铝合金单板施工工艺
1. 简介
干挂铝合金单板是一种常用于建筑外墙装饰的材料。

它具有轻质、耐候、防火等优点，逐渐得到了广泛应用。

本文档将介绍干挂铝合金单板的施工工艺。

2. 施工准备
- 确定施工区域，清理工地，确保安全；
- 检查建筑结构，确保墙面符合安装要求；
- 准备所需工具和材料，包括铆钉、铝合金单板、铝合金龙骨等。

3. 安装步骤
步骤1：安装龙骨
- 根据设计图纸要求，确定龙骨的安装位置和间距；
- 使用膨胀螺丝将龙骨固定在墙面上，确保牢固可靠；
- 使用水平仪调整龙骨的水平度。

步骤2：安装铝合金单板
- 在铝合金单板的边缘预先加工好固定孔，并确保孔的位置与
龙骨相匹配；
- 使用铆钉将铝合金单板固定在龙骨上，按照设计要求安装。

步骤3：细节处理
- 对于有特殊形状的墙面或拐角处，需要进行细节处理；
- 使用剪切工具将铝合金单板裁剪成适当的形状；
- 使用特殊的连接件将裁剪好的单板连接起来，确保无缝衔接。

步骤4：表面处理
- 清理安装完毕的铝合金单板表面，确保无杂物；
- 检查铝合金单板的表面质量，如有损坏或瑕疵，及时更换或
修复。

4. 施工注意事项
- 在施工过程中，严格遵守安全操作规范，注意个人防护；
- 对于需要上下作业的位置，采取合理的安全措施，如搭设工
作台、使用安全绳等；
- 定期检查施工质量，确保铝合金单板的安装牢固、表面平整。

以上是干挂铝合金单板施工工艺的简要介绍，希望能对您有所帮助。

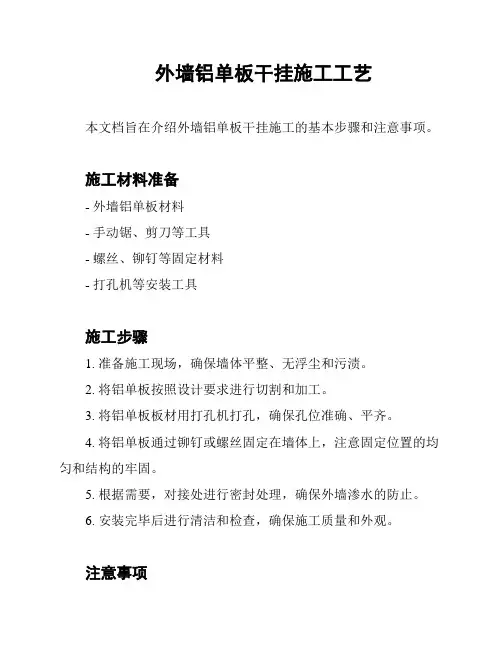

外墙铝单板干挂施工工艺本文档旨在介绍外墙铝单板干挂施工的基本步骤和注意事项。

施工材料准备
- 外墙铝单板材料
- 手动锯、剪刀等工具
- 螺丝、铆钉等固定材料
- 打孔机等安装工具
施工步骤
1. 准备施工现场，确保墙体平整、无浮尘和污渍。

2. 将铝单板按照设计要求进行切割和加工。

3. 将铝单板板材用打孔机打孔，确保孔位准确、平齐。

4. 将铝单板通过铆钉或螺丝固定在墙体上，注意固定位置的均匀和结构的牢固。

5. 根据需要，对接处进行密封处理，确保外墙渗水的防止。

6. 安装完毕后进行清洁和检查，确保施工质量和外观。

注意事项
1. 施工过程中应保证安全，佩戴好安全帽和手套。

2. 铝单板的切割和加工应使用适当的工具和方法，确保板材的完整度和美观。

3. 固定位置和孔位的选择应符合设计要求，避免影响外墙的整体效果。

4. 对接处的密封处理应使用合适的密封材料，确保外墙的防水和耐久性。

5. 完工后应进行彻底的清洁和检查，以确保施工质量达标。

以上为外墙铝单板干挂施工的基本步骤和注意事项，希望对您有所帮助。

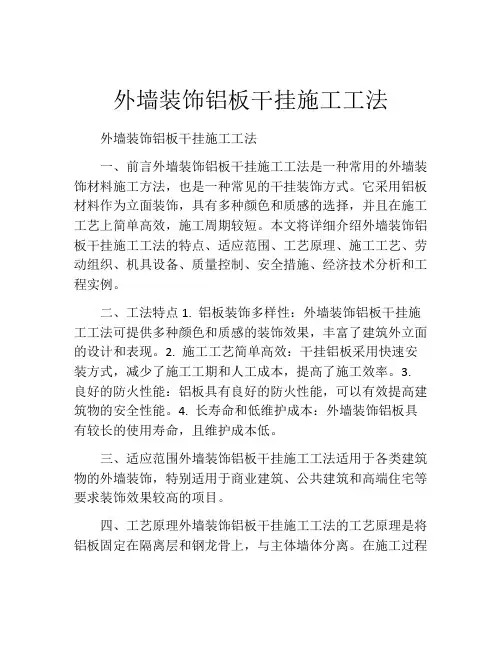

外墙装饰铝板干挂施工工法外墙装饰铝板干挂施工工法一、前言外墙装饰铝板干挂施工工法是一种常用的外墙装饰材料施工方法，也是一种常见的干挂装饰方式。

它采用铝板材料作为立面装饰，具有多种颜色和质感的选择，并且在施工工艺上简单高效，施工周期较短。

本文将详细介绍外墙装饰铝板干挂施工工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例。

二、工法特点1. 铝板装饰多样性：外墙装饰铝板干挂施工工法可提供多种颜色和质感的装饰效果，丰富了建筑外立面的设计和表现。

2. 施工工艺简单高效：干挂铝板采用快速安装方式，减少了施工工期和人工成本，提高了施工效率。

3. 良好的防火性能：铝板具有良好的防火性能，可以有效提高建筑物的安全性能。

4. 长寿命和低维护成本：外墙装饰铝板具有较长的使用寿命，且维护成本低。

三、适应范围外墙装饰铝板干挂施工工法适用于各类建筑物的外墙装饰，特别适用于商业建筑、公共建筑和高端住宅等要求装饰效果较高的项目。

四、工艺原理外墙装饰铝板干挂施工工法的工艺原理是将铝板固定在隔离层和钢龙骨上，与主体墙体分离。

在施工过程中，采用钢龙骨作为支撑结构，并通过预埋件或直接固定在主体结构上，然后将铝板安装至钢龙骨上，形成装饰面层。

五、施工工艺1. 准备工作：包括材料采购、制作施工图纸、仔细测量、确定钢龙骨和预埋件的位置等。

2. 安装钢龙骨：根据设计要求和测量结果，确定钢龙骨的位置，并进行固定。

3. 安装隔离层：根据设计要求安装保温材料和隔离层。

4. 安装预埋件或直接固定钢龙骨：将预埋件或直接固定钢龙骨固定在主体结构上。

5. 安装铝板：根据设计要求将铝板安装到钢龙骨上，并对板材进行调整、修整和固定。

6. 连接和密封处理：对板与板之间的连接和板与墙体之间的密封进行处理，确保装饰效果和防水性能。

7. 封边处理：对铝板的边缘进行封边处理，增加装饰效果和稳定性。

8. 检查和清理：对施工质量进行检查，并进行清理、整理和保养。

铝单板内墙面干挂施工方案1. 引言铝单板内墙面干挂施工是一种常见的装修方式，其独特的设计和美观的外观受到了广大消费者的喜爱。

本文旨在介绍铝单板内墙面干挂施工方案，包括施工准备、施工步骤和注意事项等内容，以帮助读者更好地了解和实施该装修方式。

2. 施工准备在进行铝单板内墙面干挂施工之前，需要准备一系列的材料和设备，以确保施工的顺利进行。

以下是常用的施工准备材料和设备：•铝单板：选择适合的铝单板材料，常见的有铝合金板和铝塑板。

铝合金板具有强度高、耐腐蚀等特点，而铝塑板则轻便、易加工，更适用于一些造型复杂的设计。

•手工具：包括电钻、锤子、螺丝刀等常用的手工具，用于铝单板的定位和固定。

•安装配件：如角铁、角码、螺丝等配件，用于固定铝单板。

•发泡胶：选择适合的发泡胶，用于填充铝单板之间的缝隙，起到密封和固定的作用。

•防护措施：施工现场需要进行必要的防护措施，包括搭建脚手架、佩戴个人防护装备等。

3. 施工步骤铝单板内墙面干挂施工的步骤主要包括以下几个方面：3.1 准备墙体首先，需要对待施工的墙体进行清理和修补，确保墙体表面平整、干净。

清理墙面时可以使用刷子和吸尘器去除灰尘和杂质。

对于墙体上的裂缝和坑洞，可以使用腻子进行修补，使墙面平整。

3.2 安装角码安装角码是铝单板干挂的关键步骤之一。

在墙角或边缘处，将角码固定在墙体上，起到支撑和固定铝单板的作用。

角码安装时需要使用电钻和螺丝将其牢固地固定在墙体上。

3.3 定位和固定铝单板根据设计要求，对铝单板进行定位，并使用螺丝将其固定在角码上。

铝单板之间应保持适当的间隙，方便发泡胶的填充和固定。

3.4 填充发泡胶在铝单板之间的间隙中填充发泡胶，确保铝单板之间的连接紧密和牢固。

发泡胶填充后需要进行压实，以确保胶水充分膨胀和粘合。

3.5 完成细节处理施工完成后，对铝单板进行细节处理。

包括对角码和螺丝进行涂漆，以保护其不易受到氧化和腐蚀。

同时，对铝单板的表面进行清洁和保养，保持其美观和功能完好。

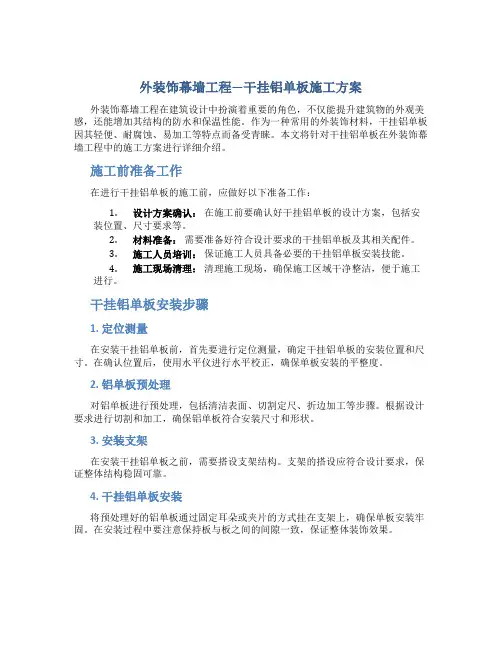

外装饰幕墙工程—干挂铝单板施工方案外装饰幕墙工程在建筑设计中扮演着重要的角色，不仅能提升建筑物的外观美感，还能增加其结构的防水和保温性能。

作为一种常用的外装饰材料，干挂铝单板因其轻便、耐腐蚀、易加工等特点而备受青睐。

本文将针对干挂铝单板在外装饰幕墙工程中的施工方案进行详细介绍。

施工前准备工作在进行干挂铝单板的施工前，应做好以下准备工作：1.设计方案确认：在施工前要确认好干挂铝单板的设计方案，包括安装位置、尺寸要求等。

2.材料准备：需要准备好符合设计要求的干挂铝单板及其相关配件。

3.施工人员培训：保证施工人员具备必要的干挂铝单板安装技能。

4.施工现场清理：清理施工现场，确保施工区域干净整洁，便于施工进行。

干挂铝单板安装步骤1. 定位测量在安装干挂铝单板前，首先要进行定位测量，确定干挂铝单板的安装位置和尺寸。

在确认位置后，使用水平仪进行水平校正，确保单板安装的平整度。

2. 铝单板预处理对铝单板进行预处理，包括清洁表面、切割定尺、折边加工等步骤。

根据设计要求进行切割和加工，确保铝单板符合安装尺寸和形状。

3. 安装支架在安装干挂铝单板之前，需要搭设支架结构。

支架的搭设应符合设计要求，保证整体结构稳固可靠。

4. 干挂铝单板安装将预处理好的铝单板通过固定耳朵或夹片的方式挂在支架上，确保单板安装牢固。

在安装过程中要注意保持板与板之间的间隙一致，保证整体装饰效果。

5. 衔接处理在干挂铝单板的安装过程中，要注意处理板与板之间的衔接。

采用专用的密封胶或密封条填充板与板之间的缝隙，确保干挂铝单板体现出统一完整的外观效果。

6. 质量检验在完成干挂铝单板的安装后，要进行质量检验。

检查单板的安装是否牢固、平整度是否达标等，确保工程质量符合设计要求。

施工注意事项•施工过程中要注意安全，做好现场防护措施，避免高空坠物和其他安全事故发生。

•注意施工工艺，按照设计要求进行干挂铝单板的安装，保证施工质量。

•施工结束后要对现场进行清理，清除施工垃圾和材料，保持施工现场整洁。

干挂铝板施工方案一、引言干挂铝板是一种常用于建筑外墙装饰的材料，具有轻质、耐腐蚀、耐候性强等特点。

本文旨在介绍干挂铝板的施工方案，以确保施工质量和施工安全。

二、材料准备1. 干挂铝板：选择质量可靠、表面平整光滑、规格符合设计要求的干挂铝板。

2. 铝板支架：采用优质的铝合金材料，具有足够的强度和稳定性。

3. 固定件：选择适合干挂铝板和支架的固定件，如不锈钢自攻螺丝。

4. 防腐处理剂：选用符合国家标准的防腐处理剂，以保护干挂铝板的表面。

三、施工步骤1. 安装支架：先测量并标出支架的位置，然后使用膨胀螺栓将支架固定在墙面上。

确保支架的水平度和垂直度符合要求。

2. 安装横向水平线：使用水平仪和墨线进行测量，确定横向水平线的位置。

根据横向水平线确定干挂铝板的安装高度。

3. 安装纵向垂直线：使用水平仪和墨线进行测量，确定纵向垂直线的位置。

根据纵向垂直线确定干挂铝板的安装位置。

4. 固定支架与板材：使用不锈钢自攻螺丝将支架与干挂铝板固定。

固定件的数量和位置应符合设计要求，确保干挂铝板的牢固程度。

5. 安装挂件：在干挂铝板的背面安装挂件，以便与支架进行连接。

挂件的选用要符合设计要求，并确保连接的稳固性。

6. 安装铝板：将干挂铝板沿着支架的定位点安装到支架上，并使用橡胶锤轻轻敲打板材使其与支架紧密贴合。

确保铝板的平整度和美观度。

7. 连接干挂铝板：安装完一块干挂铝板后，通过槽形连接件将其与下一块铝板连接起来，以确保整体的稳定性和一体感。

8. 补充防腐处理：在安装完所有干挂铝板后，对板材表面进行防腐处理。

使用符合国家标准的防腐处理剂，涂刷均匀并确保整体涂覆面积。

9. 清理施工现场：施工结束后，要及时清理施工现场，清理掉垃圾和杂物等。

四、施工注意事项1. 施工人员应具备相关的施工经验和证书，且应佩戴必要的个人防护装备。

2. 在施工过程中，务必加强对高空作业的安全管理，设置必要的安全防护措施，包括安全网、安全带等。

3. 施工人员应严格按照相关规定和施工图纸进行施工，确保施工质量。

外墙铝单板干挂施工工艺1. 引言外墙铝单板干挂是一种常见的外墙装饰方法，主要应用于建筑物的外墙构造上。

本文将介绍外墙铝单板干挂施工工艺的基本步骤和要点。

2. 施工准备在进行外墙铝单板干挂施工之前，需要进行一些准备工作，包括但不限于以下内容：- 材料准备：铝单板、幕墙龙骨、螺丝等材料的准备。

- 施工工具准备：螺丝刀、电钻、锯等基本工具的准备。

- 施工场地准备：确保施工场地整洁、安全并具备施工条件。

3. 工艺步骤步骤一：安装幕墙龙骨将预先制作好的幕墙龙骨按照设计要求安装在外墙结构上，确保龙骨的平整、垂直和水平度符合要求。

步骤二：铝单板加工根据设计图纸的要求，对铝单板进行加工，包括切割、折弯等工序，使其适应外墙的形状和尺寸。

步骤三：板材安装将加工好的铝单板按照设计要求安装在幕墙龙骨上，通常使用螺丝固定。

在安装过程中，需要注意板材之间的缝隙，保证缝隙的均匀和美观。

步骤四：密封处理安装完成后，对铝单板与外墙结构之间的缝隙进行密封处理，使用密封胶或其它密封材料填充缝隙，以确保外墙的防水性能。

步骤五：清洁和验收施工完成后，对外墙进行清洁，确保外墙铝单板干挂施工工艺完成后的整体美观。

同时进行验收，确保施工质量符合设计要求和安全标准。

4. 施工要点在进行外墙铝单板干挂施工过程中，需要注意以下要点：- 安全：施工人员需要牢记安全第一的原则，佩戴好个人防护装备，并按照施工规范进行操作。

- 材料选择：选择质量好、符合相关标准的铝单板和幕墙龙骨等材料，以确保施工质量和外墙的使用寿命。

- 垂直度和水平度：垂直度和水平度是保证铝单板安装效果的关键，需要严格按照设计要求进行测量和调整。

- 缝隙处理：缝隙处理要均匀、美观，并确保密封性能符合要求。

- 清洁和维护：施工完成后，定期对外墙进行清洁和维护，可延长外墙铝单板的使用寿命。

5. 结论外墙铝单板干挂施工工艺是一项重要的外墙装饰方法，通过按照施工准备、工艺步骤和施工要点的程序进行施工，可确保外墙装饰效果的美观和施工质量的可靠性。

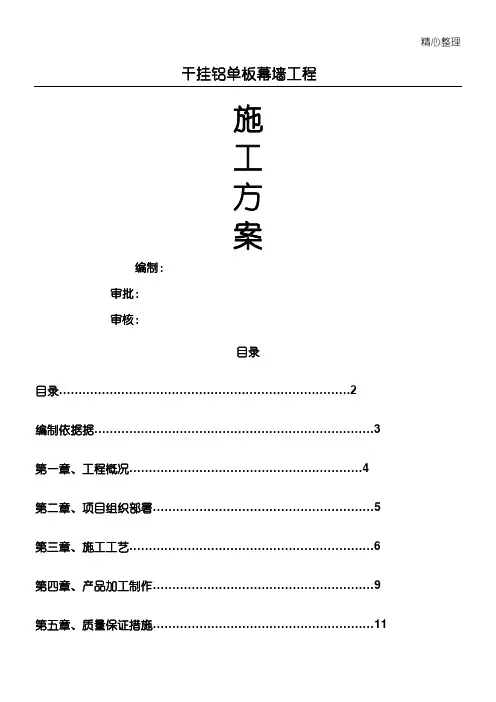

精心整理干挂铝单板幕墙工程施工目录第二章、项目组织部署 (5)第三章、施工工艺 (6)第四章、产品加工制作 (9)第五章、质量保证措施 (11)第六章、安全文明施工保证措施 (19)编制依据：1 《建筑工程施工质量验收统一标准》GB50300-20012 《建筑装饰装修工程质量验收规范》GB50210-20013 《钢结构工程施工及验收规范》JGJ102-20034512(1)(2)(3)4二、项目组织部署对于此工程，我公司在充分了解工程概况、施工条件、甲方要求及总体工程进度的情况下，对整个工程进行全面精心的安排。

一、建立工程指挥体系，合理划分各施工班组的工作任务和施工阶段，确定主攻目标和辅助目标的相互关系，以确保工程顺利进展。

二、加强施工准备工作。

1、技术准备：组成强有力的专业技术班子，深入施工现场，对工程测量、工程设计、材料选样，构件加工及安装等实施跟踪技术管理和服务。

组织施工人员学习规范，学习质量管理有关文件，并对原设计图中尺寸进行校核。

凡不符之处立即进行修改并报安徽省省建筑设计研究院审批通过；2、电源：配置一个主电箱方便用电。

3、满搭电动吊篮，并做接地保护。

4、材料准备：进场后立即对幕墙放样，对各种型材进行提料；561测量放线板材安装→清洗→验收→撤电动吊篮。

2、主要施工工艺说明：（1）弹线定位A、根据幕墙分格大样图和土建单位绘出的标高点，进出位线及轴线位置、采用重锤、钢丝线测量器具及水平仪等工具在主体上定出幕墙平面、立柱分格及转角等基准线，并用经纬仪进行调整，复测；B、幕墙分隔轴线的测量放线应与主体结构测量放线相配合，水平标高要逐层从地面向上引，以免误差累积，误差大于规定的允许偏差时（包括垂直偏差值）应征得甲方、监理、设计人员的同意后，适当调整幕墙的轴线，使其符合幕墙的构造需要；C、对高层建筑的测量应在风力不大于四级的情况下每天定时进行；（2）预埋件施工由于主体结构已完成，但幕墙与主体连接的预埋件未做，需要后补埋件的制作安装。

铝单板内墙面干挂施工方案一、施工准备材料准备：根据设计图纸，准备相应规格和颜色的铝单板、角码、发泡胶、密封胶等。

工具准备：准备电钻、螺丝刀、锤子、切割机、线垂、水平尺、角尺等施工工具。

人员准备：确保施工队伍具备相应专业技能和安全生产知识，明确各岗位的职责。

安全准备：施工现场应设置安全警示标志，确保施工期间的安全。

二、墙体清理修补清理墙面：清除墙体表面的污渍、油污、灰尘等杂物，保证墙面干燥、平整、无油污。

修补墙面：对于墙面上的裂缝、凹凸不平等缺陷，进行必要的修补和处理，确保墙面平整。

三、安装角码定位角码：根据设计图纸，在墙面上定位角码的位置，确保角码安装平整、牢固。

固定角码：使用专用螺丝将角码固定在墙面上，确保角码位置准确、稳固。

四、铝单板定位固定定位铝单板：根据设计图纸，将铝单板放置在角码上，确保铝单板的位置准确。

固定铝单板：使用专用螺丝将铝单板固定在角码上，确保铝单板安装牢固、平整。

五、发泡胶填充填充发泡胶：在铝单板与墙体之间的缝隙中填充发泡胶，确保缝隙填充饱满、均匀。

压实发泡胶：使用专用工具将发泡胶压实，确保其与铝单板和墙体紧密结合。

六、细节处理处理接缝：对于铝单板之间的接缝，使用专用密封胶进行处理，确保接缝美观、密封。

清洁表面：清理铝单板表面的污渍和灰尘，保持表面整洁、光滑。

七、质量检查验收自检：施工完成后，进行自检，确保铝单板安装平整、牢固，无明显缺陷。

互检：进行互检，对发现的问题及时进行整改。

专检：由专业人员进行专项检查，确保铝单板安装质量符合设计要求和相关标准。

验收：通过专业人员的验收，确保铝单板内墙面干挂施工合格。

总结本施工方案详细阐述了铝单板内墙面干挂的施工过程，包括施工准备、墙体清理修补、安装角码、铝单板定位固定、发泡胶填充、细节处理和质量检查验收等步骤。

在施工过程中，应严格按照方案进行操作，确保施工质量。

同时，加强安全管理，确保施工期间的人员和设备安全。

墙面铝单板干挂施工工艺1 施工工艺流程2 施工要点1）测量放线土建施工允许误差较大，不能完全依靠土建水平基准线，必须由基准轴线和水准点重新测量，并校正复核。

按照设计确定定位线和分格线位。

确定好每个立面的中线。

测量时应控制分配测量误差，不能使误差积累。

放线定位后要对控制线定时校核，以确保铝板垂直度和金属竖框位置的正确。

所有外立面装饰工程应统一放基准线，并注意施工配合。

2）埋板安装：依据测量放样的结果，并确定原结构墙类型，将埋板打入天花、地面、及墙面中，若是砌块墙，则打穿墙螺杆固定预埋板，穿墙螺杆为￠12不锈钢材质，预埋板尺寸为镀锌250*200*10，背部用4*4镀锌铁片固定。

若是混凝土砌筑墙，则按图纸规定要求打入膨胀螺栓固定预埋板。

3）竖骨满焊：按照设计要求将竖骨与主体预埋件电焊满焊连接，并进行调整和固定。

竖骨安装标高偏差不应大于3mm，轴线前后偏差不应大于2mm，左右偏差不应大于3mm。

相邻两根竖骨安装标高偏差不应大于3mm。

焊接后需去渣除锈，刷二遍防锈漆涂层。

4）橫骨满焊：将横骨满焊固定在竖骨上。

相邻两根横梁的水平标高偏差≯1mm。

焊接后需去渣除锈，刷二遍防锈漆涂层。

5）铝板背部角码安装将配套背骨嵌入铝板背面的预制凹槽中，用自攻螺钉将背骨与铝板连接成为整体。

6）安装铝板：依据各个铝板具体编号所在的具体位置，将铝板安装。

安装过程中用激光经纬仪控制铝板的垂直度及水平标高。

7）板间胶条安装为保证安装平整度及顺直要求，铝板安装之后，板缝间打胶。

3 质量标准执行国家有关规范GB50210—2001《建筑装饰装修工程质量验收规范》相关规定。

4 标准节点图集优秀案例照片标准节点图：优秀案例照片：铝合金角耐候密封铝板。

铝单板干挂工程施工方案一．铝板幕墙立柱的安装应符合下列要求：（1）应将立柱先与连接件连接，然后连接件再与主体预埋件连接，并应进行调整和固定。

立柱安装标高偏差不应大于3mm，轴线前后偏差不应大于2mm，左右偏差不应大于3mm。

（2）相邻两根立柱安装标高偏差不应大于3mm，同层立柱的最大标高偏差不应大于5mm，相邻两根立柱的距离偏差不应大于2mm。

二．铝板幕墙横梁的安装应符合下列要求：（1）应将横梁两端的连接件及垫片安装在立柱的预定位置，并应安装牢固，其接缝应严密；（2）相邻两根横梁的水平标高偏差不应大于1mm。

同层标高偏差：当一幅墙宽度小于或等于35m时，不应大于5mm；当一幅幕墙宽度大于35m时，不应大于7mm。

三．铝板幕墙构件安装应符合下列要求：（1）应横、竖连接构件进行检查、测量、调整；（2）构件安装时左右、上下的偏差不应大于1.5mm；（3）空缝安装时，必须有防水措施，并应有按设计要求的排水孔；（4）填充硅酮耐候胶时，铝板缝的宽度、厚度应按设计计算的技术参数进行施工。

四．铝板幕墙安装施工隐蔽工程项目应严格按设计图进行并检验。

（1）构件与主体的连接节点的安装；（2）幕墙四周、幕墙内表面与主体结构之间间隙节点的安装；（3）幕墙伸缩缝、沉降缝、防震缝及墙面转角节点的安装；（4）幕墙防雷节点的安装；（5）防火隔离层节点的安装；（6）其他隐蔽项目节点的安装。

五．铝板幕墙组件安装完毕后，对组件与组件间隙应用硅酮耐候胶密封，涂胶前应对涂胶表面净化，施涂完毕后，胶缝表面应平滑平整。

六．铝板幕墙的保护和清洗。

（1）幕墙的构件、面板等制定相应的保护措施。

不得发生变形、变色、污染等现象；（2）施工中幕墙及其构件表面有不良影响的粘附物应及时清除；（3）幕墙工程安装完成后，制定清扫方案，清扫须避免损伤表面；（4）清洗铝板幕墙时，清洁剂应符合要求，不得产生腐蚀和污染。

铝板施工工艺及流程1、测量放线1）根据主体结构上的轴线和标高线，按设计要求将支承骨架的安装位置线准确地弹到主体结构上。

干挂铝板墙施工方案1、放线工作根据土建实际的中心线及标高点进行；饰面的设计以建筑物的轴线为依据铝塑板骨架由横竖件组成，先弹好竖向杆件的位置线，然后再将竖向杆件的锚固点确定。

2、安装固定连接件在放线的基础上，用电焊固定连接件，焊缝处防锈漆二度。

连接件与主体结构上的预埋件焊接固定，当主体结构上没有埋设预埋铁件时，可在主体结构上打孔安设膨胀螺栓与连接铁件固定。

3、安装骨架用焊接方法安装骨架，安装时检查标高，中心线位置，并同时将截面连接焊缝做防锈漆处理，固定连接件做隐蔽检查记录包括连接件焊缝长度、厚度、位置埋置标高、数量、嵌入深度。

4、安装铝塑板在型材内架上，先攻铣螺丝孔位，用铆钉将铝塑板饰面逐块固定在型钢骨架上；板与板之间的间隙为10～15㎜再注入硅酮耐候密封胶；铝板安装前严禁拆包装纸，直至竣工前方撕开包装保护膜；根据铝塑板箭头指示方向施工。

5、铝塑板的干挂先做墙面基础，有角钢的，有方管的，有铝合金方管的，有幕墙专用料的。

做完基础以后，根据尺寸计算出面板的尺寸，开始加工面板，专业的说叫做盘。

先下出基材，基材的尺寸长和宽都加上4cm，然后用专用的修边机器在铝塑板的背面，每条边的2cm处，修出铝塑板厚度2倍的折边缝，裁去每个角多余的部分，然后将边折过来，一定要成直角，用1·5×1·5×1·5cm的铝七字角固定，（用4·2钻头钻眼，铆钉加固）。

现在可以挂盘了，用快钉和专用件把铝塑板固定在墙面基础上，留出相应的胶缝，自上自下都可以挂。

应注意的是：框架要平，垂直，成方，尺寸误差在5mm左右。

铝塑板的盘要方，方向要一致，误差控制在3mm左右。

打胶要从上至下，先用泡沫棒填充，然后注胶，用腻刀压平，撕去保护膜。

按照行业标准,铝塑板的厚度一般要再3mm以上,3mm铝塑板铝厚要再10丝（也就是0.1mm）以上,室内用的铝塑板一般为3mm,铝厚有10丝、15丝、21丝等集中常用厚度.。

大面积墙面铝板干挂施工工法发表时间：2018-12-21T10:56:07.247Z 来源：《基层建设》2018年第33期作者：孔俊王成[导读]苏州苏明装饰股份有限公司江苏省苏州市 215200 1前言地铁工程属于大型民防和民生工程，随着新型材料的运用与发展，各种先进的设计理念和新型材料各工程上得到广泛的运用，开放式铝板干挂新工艺的一种，开放式铝板干挂系统是指铝板板块在接缝处采用不打胶工艺，地铁工程位置属于地下，由于温度差，墙面很容易出现结露和渗水现象，通过开缝让铝板背后的空气层能够顺畅的流通，可以起到良好的隔热及吸声效果。

2特点2.0.1铝板板块之间的接缝完全开敞，风机的使用让面板与背板之间的空气相通，空气层内的压力与外界压力基本相等，形成了等压腔，抑制了由于压力差产生的水的逆流通，少量的渗漏水与冷凝水通过每层设置的排水沟排出室外，从而形成完善的排水系统。

铝板背后的空气层通过空气对流减少热转换，在夏季，可以减少建筑制冷成本，在冬季，则可以减少采暖费用。

3适用范围开放式铝板适用于简洁、大方的大型高档商场，综合体育馆，大型公共空间（机场，车站、地铁）等。

4施工工艺流程及操作要点4.1施工工艺流程开放式铝板幕墙工程工艺流程4.2操作要点4.2.1施工准备1）工程施工前应熟悉审查图纸，做好轴线交接记录； 2）工程施工前应掌握本工程的施工控制要点； 3）结合工程实际制定本工程的施工专项方案。

4.2.2测量放样1）根据现场实际情况实地测量基准线。

2）放标准线：根据轴线进行偏差测量，根据测量结果，确定基准线。

3）以标准线为基准，按照图纸将分格线放在墙上，并做好标记。

4）分格线放完后，应检查预埋件的位置是否与设计相符，否则应进行调整或预埋件补救处理。

4.2.3骨架安装1）先将立柱从上至下，逐层挂上；2）根据水平线，将每根立柱的水平标高位置调整好，稍紧螺栓； 3）再调整进出、左右位置，经检查合格后，拧紧螺帽； 4）当调整完毕，整体检查合格后，将垫片、螺帽与铁件电焊上； 5）最后安装横龙骨，安装时水平方向应拉线，并保证竖龙骨与横龙骨接口处的平整，且不能有松动；4.2.4板块安装1）面板安装按从下到上由左到右的顺序进行安装。

建筑内墙挂扣式铝单板施工工法建筑内墙挂扣式铝单板施工工法一、前言建筑内墙挂扣式铝单板施工工法是一种常用的建筑装饰方式，其通过安装铝单板来美化室内墙面，提升建筑的外观和质感。

本文将详细介绍该施工工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。

二、工法特点建筑内墙挂扣式铝单板施工工法具有以下特点：1. 简洁美观：铝单板具有平整光滑、色彩丰富的特点，能够使室内墙面呈现出现代感和高雅风格。

2. 易于安装：采用挂扣式安装方式，使用提孔的铝板和扣子相结合，安装简便快捷，节省时间和人力成本。

3. 整体效果好：铝单板可以提供完整连续的墙面效果，无明显的接缝和开裂问题，保证了室内墙面的整体性和美观度。

4. 可调节性强：施工过程中，可以通过调整扣子的位置和角度，实现铝单板的自由拆卸和调整，方便后期维护和改造。

三、适应范围建筑内墙挂扣式铝单板施工工法适用于各类室内墙面装饰，包括商业中心、写字楼、酒店、医院、学校等建筑物。

铝单板可以根据设计需求进行个性化处理，满足不同场所的装饰要求。

四、工艺原理建筑内墙挂扣式铝单板施工工法的工艺原理基于以下几点：1. 墙面处理：首先对墙面进行清理、修补和调整，确保墙面平整和稳固。

2. 安装挂扣：根据设计要求，在墙面上确定扣子的位置，并将其固定在墙面上，形成基准线和基准面。

3. 安装铝单板：通过将铝单板插入扣子中，使其紧贴墙面，并通过插入扣子的方式固定铝单板。

4. 后续处理：根据需要进行脚线、装饰线等的装配，确保整体效果。

五、施工工艺建筑内墙挂扣式铝单板施工工艺的具体步骤如下：1. 清理墙面：将墙面上的灰尘、油污等清洁干净。

2.基准线和基准面的确定：根据设计要求，在墙面上确定好基准线和基准面。

3. 安装挂扣：根据基准线和基准面的位置，在墙面上固定挂扣。

4. 安装铝单板：将铝单板插入挂扣中，并通过插入扣子的方式固定。

5. 脚线、装饰线的装配：根据设计需要，安装脚线、装饰线等辅助材料。

室内干挂铝板施工工艺
1、放线：根据装饰施工图的标高、板块的分割及造型按设计要求，吊直、套方、找规矩测量，确定金属角码、立杆的安装位置准确地弹到内墙，为骨架安装提供依据，具体定位需根据装饰排版图进行现场定位。

2、安装连接件：放线的位置将连接件牢固安装在中庭边梁上，固定用的膨胀螺栓应做拉拔试验，角码、连墙件稳定牢固符合规范及设计承载要求，焊接时，焊接件焊口满焊，敲除焊渣做防腐、防火处理。

3、安装骨架：按连接件的位置，将立杆骨架临时安置于连接件上，依据设计图纸拉通线检查标高、造型及外挑的安装位置，焊接骨架需提供详细的骨架加工图至项目部审核。

然后将经过防腐处理的钢骨架用焊接在连接件上，焊口、焊件涂刷防腐漆2遍。

4、安装金属蜂窝板：安装应根据设计要求，安装前基础架内的工程验收后进行隐蔽。

安装面板根据设计要求（即板块分割）放线，需保证同中庭走道的墙顶地、栏杆、立杆完成通缝。

将面板后预先安置角码，用铆钉或螺栓通过角码将面板固定在型钢骨架的线位上，板与板之间密拼，不留缝；安装板块注意板块的材料性质及安装图标，防止板块的方向色差，确保外观的装饰效果。

5、金属蜂窝板收口处理：按图纸设计要求处理边沿的收口。

墙柱面干挂铝板工艺过程及施工要点1、一般规定（1）铝板装饰工程施工准备包括下列工作：1）会审图纸（含节点大样图），并编制施工组织设计；2）施工所用的动力、脚手架等临时设施应满足施工要求；3）材料按工程进度进场，并按有关规定送检合格。

（2）铝板堆放、吊运应符合下列规定：1）按板材的不同品种、规格分类堆放；2）板材宜堆放在室内：当需要在室外堆放时，应采取有效的措施防雨防潮；3）当板材有减震外包装时，平放堆高不宜超过2m,竖放堆高不宜超过1层，且倾斜角不宜超过15。

；4）吊运时宜采用专用运输架。

（3）吊运及施工过程中，严禁随意碰撞板材，不得划花、污损板材光泽面。

（4）辅助化工类产品应注意防火防潮，分类堆放在阴凉处。

（5）安装撼瓷钢板饰面的建筑物墙体应符合下列规定:1）主体结构施工质量应符合有关施工及验收规范的要求；2）穿过墙体的所有管道、线路等施工已全部完成。

2、据瓷钢板的骨架安装应符合下列规定：（1）骨架与主体结构连接的预埋件应牢固、位置准确、预埋件的标高偏差不得大于10mm。

预埋件位置与设计的偏差不得大于20mm；（2）骨架与预埋的连接及骨架防锈处理应符合设计要求;(3)骨架制作及焊接质量应符合现行国家标准《钢结构工程施工质量验收规范》(GB50205-2001)及现行行业标准《建筑钢结构焊接技术规程》(JGJ81-2002)的有关规定；(4)骨架制作允许偏差应符合下表的规定：注：i为构件长度。

3、据瓷钢板饰面的墙体为混凝土结构时，应对墙体表面进行清理修补，使墙面平整坚实。

4、使用密封胶、粘结胶时，应在产品说明书规定的有效使用期内使用，并按要求的温度施工。

5、安装铝板饰面使用的螺栓时，均应套装与螺栓相配的弹簧垫圈。

（6）钢筋混凝土柱清理干净后应及时进行装饰施工。

（7）铝板饰面施工应符合下列规定：1）安装前饰面板应按品种、规格、颜色进行分类并清理干净，板块应进行试拼编号。

2）铝板饰而应固定牢固，位置正确，按缝顺直，竖缝封闭。
