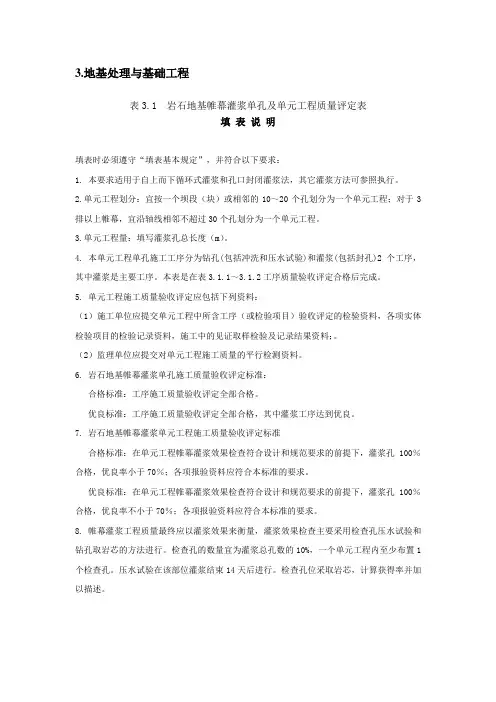

3.地基处理与基础工程表3.1 岩石地基帷幕灌浆单孔及单元工程质量评定表填表说明填表时必须遵守“填表基本规定”，并符合以下要求：1. 本要求适用于自上而下循环式灌浆和孔口封闭灌浆法，其它灌浆方法可参照执行。

2.单元工程划分：宜按一个坝段（块）或相邻的10～20个孔划分为一个单元工程；对于3排以上帷幕，宜沿轴线相邻不超过30个孔划分为一个单元工程。

3.单元工程量：填写灌浆孔总长度（m）。

4. 本单元工程单孔施工工序分为钻孔(包括冲洗和压水试验)和灌浆(包括封孔)2个工序，其中灌浆是主要工序。

本表是在表3.1.1～3.1.2工序质量验收评定合格后完成。

5. 单元工程施工质量验收评定应包括下列资料：（1）施工单位应提交单元工程中所含工序（或检验项目）验收评定的检验资料，各项实体检验项目的检验记录资料，施工中的见证取样检验及记录结果资料；。

（2）监理单位应提交对单元工程施工质量的平行检测资料。

6. 岩石地基帷幕灌浆单孔施工质量验收评定标准：合格标准：工序施工质量验收评定全部合格。

优良标准：工序施工质量验收评定全部合格，其中灌浆工序达到优良。

7. 岩石地基帷幕灌浆单元工程施工质量验收评定标准合格标准：在单元工程帷幕灌浆效果检查符合设计和规范要求的前提下，灌浆孔100％合格，优良率小于70％；各项报验资料应符合本标准的要求。

优良标准：在单元工程帷幕灌浆效果检查符合设计和规范要求的前提下，灌浆孔100％合格，优良率不小于70％；各项报验资料应符合本标准的要求。

8. 帷幕灌浆工程质量最终应以灌浆效果来衡量，灌浆效果检查主要采用检查孔压水试验和钻孔取岩芯的方法进行。

检查孔的数量宜为灌浆总孔数的10%，一个单元工程内至少布置1个检查孔。

压水试验在该部位灌浆结束14天后进行。

检查孔位采取岩芯，计算获得率并加以描述。

252水利水电工程253表3.1.1 岩石地基帷幕灌浆单孔钻孔工序施工质量验收评定表填表说明填表时必须遵守“填表基本规定”，并符合以下要求：1.单位工程、分部工程、单元工程名称及部位填写要与表3.1相同。

3.地基处理与基础工程 (4)表3.1岩石地基帷幕灌浆单孔及单元工程施工质量验收评定表及填表说明 (4)表3.1岩石地基帷幕灌浆单孔及单元工程施工质量验收评定表 (5)表3.1.1 老石地基帷幕灌浆单孔钻孔工序施工质量验收评定表及填表说明 (6)表3.1.1 岩石地基帷幕灌浆单孔工序施工质量验收评定表 (7)表3.1.2 岩石地基帷幕灌浆单孔灌浆工序施工质量验收评定表及填表说明 (8)表3.1.2 岩石地基帷幕灌浆单孔灌浆工序施工质量验收评定表 (9)表3.2岩石地基固结灌浆单孔及单元工程施工质量验收评定表及填表说明 (10)表3.2岩石地基固结灌浆单孔及单元工程施工质量验收评定表 (11)表3.2.1 岩石地基固结灌浆单孔钻孔工序施工质量验收评定表及填表说明 (12)表3.2.2岩石地基固结灌浆单孔灌浆工序施工质量验收评定表 (13)表3.3覆盖层循环钻灌法灌浆单孔及单元工程施工质量验收评定表及填表说明 (14)表3.3覆盖层循环钻灌法灌浆单孔及单元工程施工质量验收评定表 (15)表3.3.1覆盖层循环钻灌法灌浆单孔钻孔工序施工质量验收评定表及填表说明 (16)表3.3.1覆盖层循环钻灌法灌浆单孔钻孔工序施工质量验收评定表 (17)表3.3.2覆盖层循环钻灌法灌浆单孔灌浆工序施工质量验收评定表及填表说明 (18)表3.3.2覆盖层循环钻灌法灌浆单孔灌浆工序施工质量验收评定表 (19)表3.4覆盖层预理花管法灌浆单孔及单元工程施工质量验收评定表及填表说明 (20)表3.4覆盖层预埋花管法灌浆单孔及单元工程施工质量验收评定表 (21)表3.4.1覆盖层预理花管法灌浆单孔钻孔工序施工质量验收评定表及填表说明 (22)表3.4.1覆盖层预埋花管法灌浆单孔钻孔工序施工质量验收评定表 (23)表3.4.2 覆盖层预理花管法灌浆单孔花管下设工序施工质量验收评定表及填表说明 (24)表3.4.2 覆盖层预埋花管法灌浆单孔花管下设工序施工质量验收评定表 (25)表3.4.3 覆盖层预理花管法灌浆单孔灌浆工序施工质量验收评定表及填表说明 (26)表3.4.3覆盖层预埋花管法灌浆单孔灌浆工序施工质量验收评定表 (27)表3.5隧洞回填灌浆单孔及单元工程施工质量验收评定表及填表说明 (28)表3.5隧洞回填灌浆单孔及单元工程施工质量验收评定表 (29)表3.5.1隧洞回填灌浆单孔封堵与钻孔工序施工质量验收评定表及填表说明 (30)表3.5.1 隧洞回填灌浆单孔封堵与钻孔工序施工质量验收评定表 (31)表3.5.2 隧洞回填灌浆单孔灌浆工序施工质量验收评定表及填表说明 (32)表3.5.2 隧洞回填灌浆单孔灌浆工序施工质量验收评定表 (33)表3.6钢衬接触灌浆单孔及单元工程施工质量验收评定表及填表说明 (34)表3.6钢衬接触灌浆单孔及单元工程施工质量验收评定表 (35)表3.6.1 钢衬接触灌浆单孔钻孔工序施工质量验收评定表及填表说明 (36)表3.6.1 钢衬接触灌浆单孔钻孔工序施工质量验收评定表 (37)表3.6.2 钢衬接触灌浆单孔灌浆工序施工质量验收评定表及填表说明 (38)表3.6.2 钢衬接触灌浆单孔灌浆工序施工质量验收评定表 (39)表3.7劈裂灌浆单孔及单元工程施工质量验收评定表及填表说明 (40)表3.7劈裂灌浆单孔及单元工程施工质量验收评定表 (41)表3.7.1 劈裂灌浆单孔钻孔工序施工质量验收评定表及填表说明 (42)表3.7.1 劈裂灌浆单孔钻孔工序施工质量验收评定表 (43)表3.7.2 劈裂灌浆单孔灌浆工序施工质量验收评定表及填表说明 (44)表3.7.2 劈裂灌浆单孔灌浆工序施工质量验收评定表 (45)表3.8混凝土防渗墙单元工程施工质量验收评定表及填表说明 (46)表3.8混凝土防渗墙单元工程施工质量验收评定表 (47)表3.8.1 混疑土防渗墙造孔工序施工质量验收评定表及填表说明 (48)表3.8.1 混凝土防渗墙造孔工序施工质量验收评定表 (49)表3.8.2 混疑土防渗墙清孔工序施工质量验收评定表及填表说明 (50)表3.8.2 混凝土防渗墙清孔工序施工质量验收评定表 (51)表3.8.3 混疑土防渗墙混疑土浇筑工序施工质量验收评定表及填表说明 (52)表3.8.3 混凝土防渗墙混凝土浇筑工序施工质量验收评定表 (53)表3.9高压喷射灌浆防渗墙单元工程施工质量验收评定表及填表说明 (54)表3.9高压喷射灌浆防渗墙单元工程施工质量验收评定表 (55)表3.9.0 高压喷射灌浆防渗墙单孔施工质量验收评定表及填表说明 (56)表3.9.0 高压喷射灌浆防渗墙单孔施工质量验收评定表 (57)表3.10水泥土搅拌防渗墙单元工程施工质量验收评定表及填表说明 (58)表3.10水泥土搅拌防渗墙单元工程施工质量验收评定表 (59)表3.10.0水泥土搅拌防渗墙单桩施工质量验收评定表及填表说明 (60)表3.10.0 水泥土搅拌防渗墙单桩施工质量验收评定表 (61)表3.11地基排水孔排水单孔及单元工程施工质量验收评定表及填表说明 (62)表3.11地基排水孔排水单孔及单元工程施工质量验收评定表 (63)表3.11.1地基排水孔排水工程单孔钻孔工序施工质量验收评定表及填表说明 (64)表3.11.1 地基排水孔排水工程单孔钻孔工序施工质量验收评定表 (65)表3.11.2 地基排水孔排水工程单孔孔内及孔口装置安装工序施工质量验收评定表及填表说明 (66)表3.11.2 地基排水孔排水工程单孔孔内及孔口装置安装工序施工质量验收评定表 (67)表3.11.3 地基排水孔排水工程单孔孔口测试工序施工质量验收评定表及填表说明 (68)表3.11.3 地基排水孔排水工程单孔孔口测试工序施工质量验收评定表 (69)表3.12地基管(槽)网排水单元工程施工质量验收评定表及填表说明 (70)表3.12地基管(槽)网排水单元工程施工质量验收评定表 (71)表3.12.1 地基管(槽)网排水工程铺设基面处理工序施工质量验收评定表及填表说明.. 72表3.12.1 地基管(槽)网排水工程铺设基面处理工序施工质量验收评定表 (73)表3.12.2 地基管(槽)网排水工程管(槽)网铺设及保护工序施工质量验收评定表及填表说明 (74)表3.12.2 地基管(槽)网排水工程管网铺设及保护工序施工质量验收评定表 (75)表3.13锚喷支护单元工程施工质量验收评定表及填表说明 (76)表3.13锚喷支护单元工程施工质量验收评定表 (77)表3.13.1 锚喷支护锚杆工序施工质量验收评定表及填表说明 (78)表3.13.1 锚喷支护锚杆(包括钻孔)工序施工质量验收评定表 (79)表3.13.2锚喷支护喷射混疑土工序施工质量验收评定表及填表说明 (80)表3.13.2 锚喷支护喷射混凝土工序施工质量验收评定表 (81)表3.14预应力锚索加固单根及单元工程施工质量验收评定表及填表说明 (82)表3.14预应力锚索加固单根及单元工程施工质量验收评定表 (83)表3.14.1 预应力锚索加固单根钻孔工序施工质量验收评定表及填表说明 (84)表3.14.1 预应力锚索加固单根钻孔工序施工质量验收评定表 (85)表3.14.2 预应力锚索加固单根锚束制作安装工序施工质量验收评定表及填表说明 (86)表3.14.2 预应力锚索加固单根锚束制作安装工序施工质量验收评定表 (87)表3.14.3预应力锚索加固单根外锚头制作工序施工质量验收评定表及填表说明 (88)表3.14.3预应力锚索加固单根外锚头制作工序施工质量验收评定表 (89)表3.14.4 预应力锚索加固单根锚索张拉锁定工序施工质量验收评定表及填表说明 (90)表3.14.4 预应力锚索加固单根锚索张拉锁定工序施工质量验收评定表 (91)表3.15钻孔灌注桩工程单桩及单元工程施工质量验收评定表及填表说明 (92)表3.15钻孔灌注桩工程单桩及单元工程施工质量验收评定表 (93)表3.15.1 钻孔灌注桩工程单桩钻孔工序施工质量验收评定表及填表说明 (94)表3.15.1 钻孔灌注桩工程单桩钻孔工序施工质量验收评定表 (95)表3.15.2钻孔灌注桩工程单桩钢筋笼制安工序施工质量验收评定表及填表说明 (96)表3.15.2 钻孔灌注桩工程单桩钢筋笼制作安装工序施工质量验收评定表 (97)表3.15.3 孔灌注桩工程单桩混疑土浇筑工序施工质量验收评定表及填表说明 (98)表3.15.3钻孔灌注桩工程单桩混凝土浇筑工序施工质量验收评定表 (99)表3.16振冲法地基加固单元工程施工质量验收评定表及填表说明 (100)表3.16振冲法地基加固单元工程施工质量验收评定表 (101)表3.16.0振冲法地基加固工程单桩施工质量验收评定表及填表说明 (102)表3.16.0 振冲法地基加固单桩施工质量验收评定表 (103)表3.17强夯法地基加固单元工程施工质量验收评定表及填表说明 (104)表3.17强夯法地基加固工程单元工程施工质量验收评定表 (105)3.地基处理与基础工程表3.1 岩石地基帷幕灌浆单孔及单元工程施工质量验收评定表及填表说明填表时必须遵守“填表基本规定”，并符合以下要求。

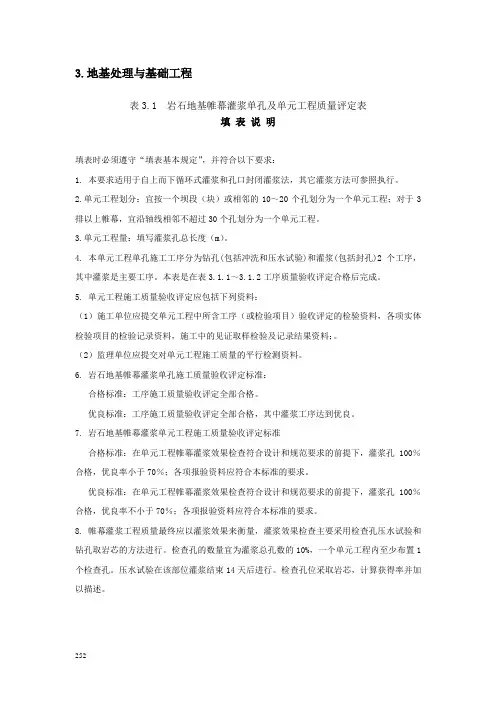

3.地基处理与基础工程表3.1 岩石地基帷幕灌浆单孔及单元工程质量评定表填表说明填表时必须遵守“填表基本规定”，并符合以下要求：1. 本要求适用于自上而下循环式灌浆和孔口封闭灌浆法，其它灌浆方法可参照执行。

2.单元工程划分：宜按一个坝段（块）或相邻的10～20个孔划分为一个单元工程；对于3排以上帷幕，宜沿轴线相邻不超过30个孔划分为一个单元工程。

3.单元工程量：填写灌浆孔总长度（m）。

4. 本单元工程单孔施工工序分为钻孔(包括冲洗和压水试验)和灌浆(包括封孔)2个工序，其中灌浆是主要工序。

本表是在表3.1.1～3.1.2工序质量验收评定合格后完成。

5. 单元工程施工质量验收评定应包括下列资料：（1）施工单位应提交单元工程中所含工序（或检验项目）验收评定的检验资料，各项实体检验项目的检验记录资料，施工中的见证取样检验及记录结果资料；。

（2）监理单位应提交对单元工程施工质量的平行检测资料。

6. 岩石地基帷幕灌浆单孔施工质量验收评定标准：合格标准：工序施工质量验收评定全部合格。

优良标准：工序施工质量验收评定全部合格，其中灌浆工序达到优良。

7. 岩石地基帷幕灌浆单元工程施工质量验收评定标准合格标准：在单元工程帷幕灌浆效果检查符合设计和规范要求的前提下，灌浆孔100％合格，优良率小于70％；各项报验资料应符合本标准的要求。

优良标准：在单元工程帷幕灌浆效果检查符合设计和规范要求的前提下，灌浆孔100％合格，优良率不小于70％；各项报验资料应符合本标准的要求。

8. 帷幕灌浆工程质量最终应以灌浆效果来衡量，灌浆效果检查主要采用检查孔压水试验和钻孔取岩芯的方法进行。

检查孔的数量宜为灌浆总孔数的10%，一个单元工程内至少布置1个检查孔。

压水试验在该部位灌浆结束14天后进行。

检查孔位采取岩芯，计算获得率并加以描述。

252水利水电工程253表3.1.1 岩石地基帷幕灌浆单孔钻孔工序施工质量验收评定表填表说明填表时必须遵守“填表基本规定”，并符合以下要求：1.单位工程、分部工程、单元工程名称及部位填写要与表3.1相同。

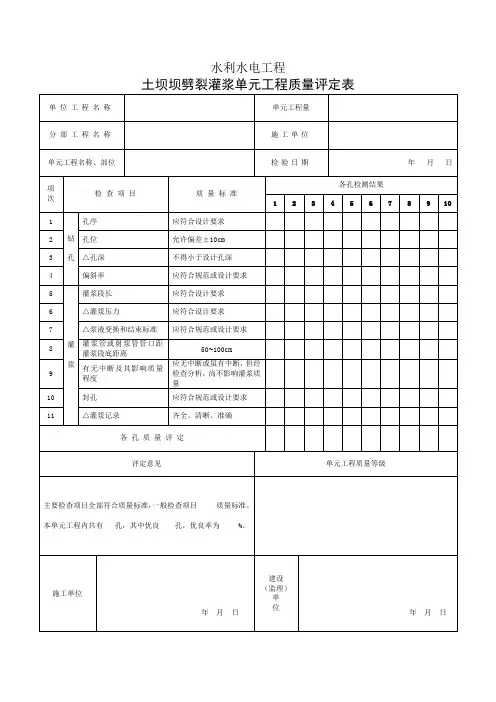

灌浆工程
表4101 岩石地基帷幕灌浆单孔及单元工程施工质量验收评定表表4102 岩石地基固结灌浆单孔及单元工程施工质量验收评定表表4103隧洞回填灌浆单孔及单元工程施工质量验收评定表
表4103钢衬接触单孔及灌浆单元工程施工质量验收评定表
表4101岩石地基帷幕灌浆单孔及单元工程施工质量验收评定表
表4101.1岩石地基帷幕灌浆单孔钻孔工序施工质量验收评定表
表4101.2岩石地基帷幕灌浆单孔灌浆工序施工质量验收评定表
表4102岩石地基固结灌浆单孔及单元工程施工质量验收评定表
表4102.1岩石地基固结灌浆单孔钻孔工序施工质量验收评定表
表4102.2岩石地基固结灌浆单孔灌浆工序施工质量验收评定表
表4103隧洞回填灌浆单孔及单元工程施工质量验收评定表
表4103.1隧洞回填灌浆单孔封堵与钻孔工序施工质量验收评定表
表4103.2隧洞回填灌浆单孔灌浆工序施工质量验收评定表
表4104钢衬接触单孔及灌浆单元工程施工质量验收评定表
表4104.1钢衬接触单孔钻孔工序施工质量验收评定表
表4104.2钢衬接触单孔灌浆工序施工质量验收评定表。

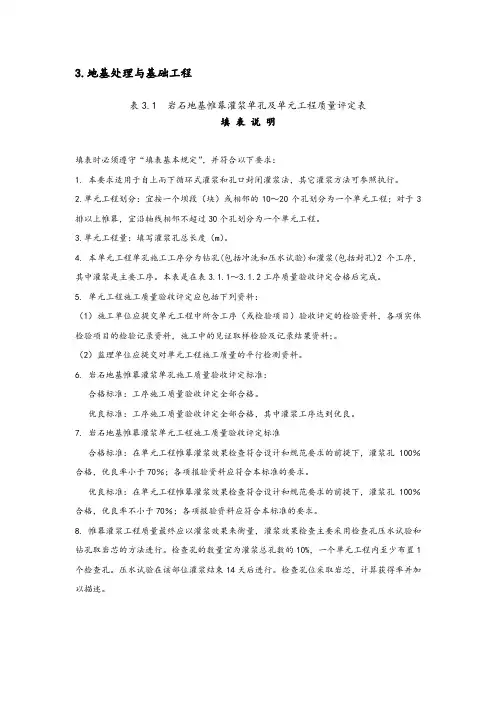

3.地基处理与基础工程表3.1 岩石地基帷幕灌浆单孔及单元工程质量评定表填表说明填表时必须遵守“填表基本规定”，并符合以下要求：1. 本要求适用于自上而下循环式灌浆和孔口封闭灌浆法，其它灌浆方法可参照执行。

2.单元工程划分：宜按一个坝段（块）或相邻的10～20个孔划分为一个单元工程；对于3排以上帷幕，宜沿轴线相邻不超过30个孔划分为一个单元工程。

3.单元工程量：填写灌浆孔总长度（m）。

4. 本单元工程单孔施工工序分为钻孔(包括冲洗和压水试验)和灌浆(包括封孔)2个工序，其中灌浆是主要工序。

本表是在表3.1.1～3.1.2工序质量验收评定合格后完成。

5. 单元工程施工质量验收评定应包括下列资料：（1）施工单位应提交单元工程中所含工序（或检验项目）验收评定的检验资料，各项实体检验项目的检验记录资料，施工中的见证取样检验及记录结果资料；。

（2）监理单位应提交对单元工程施工质量的平行检测资料。

6. 岩石地基帷幕灌浆单孔施工质量验收评定标准：合格标准：工序施工质量验收评定全部合格。

优良标准：工序施工质量验收评定全部合格，其中灌浆工序达到优良。

7. 岩石地基帷幕灌浆单元工程施工质量验收评定标准合格标准：在单元工程帷幕灌浆效果检查符合设计和规范要求的前提下，灌浆孔100％合格，优良率小于70％；各项报验资料应符合本标准的要求。

优良标准：在单元工程帷幕灌浆效果检查符合设计和规范要求的前提下，灌浆孔100％合格，优良率不小于70％；各项报验资料应符合本标准的要求。

8. 帷幕灌浆工程质量最终应以灌浆效果来衡量，灌浆效果检查主要采用检查孔压水试验和钻孔取岩芯的方法进行。

检查孔的数量宜为灌浆总孔数的10%，一个单元工程内至少布置1个检查孔。

压水试验在该部位灌浆结束14天后进行。

检查孔位采取岩芯，计算获得率并加以描述。

水利水电工程表3.1.1 岩石地基帷幕灌浆单孔钻孔工序施工质量验收评定表填表说明填表时必须遵守“填表基本规定”，并符合以下要求：1.单位工程、分部工程、单元工程名称及部位填写要与表3.1相同。

3.地基处理与基础工程表3.1 岩石地基帷幕灌浆单孔及单元工程质量评定表填表说明填表时必须遵守“填表基本规定”，并符合以下要求：1. 本要求适用于自上而下循环式灌浆和孔口封闭灌浆法，其它灌浆方法可参照执行。

2.单元工程划分：宜按一个坝段（块）或相邻的10～20个孔划分为一个单元工程；对于3排以上帷幕，宜沿轴线相邻不超过30个孔划分为一个单元工程。

3.单元工程量：填写灌浆孔总长度（m）。

4. 本单元工程单孔施工工序分为钻孔(包括冲洗和压水试验)和灌浆(包括封孔)2个工序，其中灌浆是主要工序。

本表是在表3.1.1～3.1.2工序质量验收评定合格后完成。

5. 单元工程施工质量验收评定应包括下列资料：（1）施工单位应提交单元工程中所含工序（或检验项目）验收评定的检验资料，各项实体检验项目的检验记录资料，施工中的见证取样检验及记录结果资料；。

（2）监理单位应提交对单元工程施工质量的平行检测资料。

6. 岩石地基帷幕灌浆单孔施工质量验收评定标准：合格标准：工序施工质量验收评定全部合格。

优良标准：工序施工质量验收评定全部合格，其中灌浆工序达到优良。

7. 岩石地基帷幕灌浆单元工程施工质量验收评定标准合格标准：在单元工程帷幕灌浆效果检查符合设计和规范要求的前提下，灌浆孔100％合格，优良率小于70％；各项报验资料应符合本标准的要求。

优良标准：在单元工程帷幕灌浆效果检查符合设计和规范要求的前提下，灌浆孔100％合格，优良率不小于70％；各项报验资料应符合本标准的要求。

8. 帷幕灌浆工程质量最终应以灌浆效果来衡量，灌浆效果检查主要采用检查孔压水试验和钻孔取岩芯的方法进行。

检查孔的数量宜为灌浆总孔数的10%，一个单元工程内至少布置1个检查孔。

压水试验在该部位灌浆结束14天后进行。

检查孔位采取岩芯，计算获得率并加以描述。

水利水电工程表3.1.1 岩石地基帷幕灌浆单孔钻孔工序施工质量验收评定表填表说明填表时必须遵守“填表基本规定”，并符合以下要求：1.单位工程、分部工程、单元工程名称及部位填写要与表3.1相同。

灌浆工程抬动观测孔验收表合同编号：编号：
灌浆抬动观测记录表
合同编号：第页共页
记录员: 班长: 机长：质检员: 监理工程师：
灌浆孔洗孔（裂隙冲洗）记录表
合同编号：第页共页
记录员: 班长：机长：质检员：监理工程师：年月日
_______________灌浆孔压水试验记录表合同编号：编号:
灌浆孔封孔记录表
合同编号：编号：
记录员：班长：机长：质检员：监理工程师：年月日
_______________灌浆施工记录表
合同编号: 编号:
记录员：班长：机长：质检员: 监理工程师: 日期：
固结灌浆工程灌浆孔成果一览表
合同编号：编号：
制表：校核：审核：监理工程师：日期:
帷幕灌浆工程灌浆孔成果一览表
合同编号：编号：
制表：校核：审核: 监理工程师: 日期:
____________工程灌浆综合统计表
合同编号：编号：
制表：校核：审核：监理工程师：日期：
____________工程灌浆分序统计表
合同编号：编号：
制表：校核: 审核: 监理工程师: 日期:
____________灌浆检查孔压水试验成果表
合同编号：编号：
制表：校核: 审核：监理工程师: 日期：
____________灌浆工程完成情况统计表
合同编号: 编号：
制表：校核: 审核：监理工程师：日期:。

表4-5-2 灌浆工程申请（许可）单同意灌注补充完善施工准备工作后重新申报说明：1、一式四份报监理机构，签证后返回承建单位二份，供单元工程质量评定时备查。

表4-5-1 灌浆钻孔工序质量检验签证表承建单位：合同编号：№:说明：1、本表适用浅孔固结、回填灌浆钻孔检验签证。

2、一式四份报送监理机构,监理签证后返回承建单位二份，供单元工程质量评定时备查。

3、各孔检测数据凡可用数据表示的均应填写数据，不便用数据表示的可用符号表示。

“√”表示“符合质量标准”，“×”表示“不合格”，“○”表示优良。

灌浆工程准灌证说明：本表一式四份报监理机构，签证后返回承建单位二份，供单元工程质量评定时备查。

表4-5-4 固结灌浆单元工程质量等级评定表说明：1、一式四份报监理机构，质量评定完成后返回承建单位二份。

2、凡设计要求可用数据表示的应在“质量标准”栏注明。

3、各孔检测数据凡可用数据表示的均应填写数据，不便用数据表示的可用符号表示，“√”表示“符合质量标准”，“×”表示“不合格”，“○”表示“优良”。

表4-5-8 抬动监测钻孔及安装工序质量检验签证表说明：1、表中检查结果为承建单位终检人员和监理机构签证人员共同检查结果。

2、一式四份报送监理机构，签证后返回承建单位二份，供单元工程质量评定时备查表4-5-9 帷幕灌浆钻孔终孔质量检验签证单说明：本表一式四份，会签后各留存一份。

表4-5-10 帷幕灌浆单元工程质量等级评定表说明：1、本表一式四份报监理机构,质量评定完成后返回承建单位二份。

2、各孔检测数据凡可用数据表示的均应填写数据，不便用数据表示的可用符号表示，“√”表示“符合质量标准”，“×”表示“不合格”。

3、各孔质量评定用符号表示，“○”表示优良，“√”表示合格，“×”表示“不合格”。
