电子测量技术课程设计一、课程目标知识目标：1. 掌握电子测量技术的基本原理，包括电压、电流、电阻等基本物理量的测量方法。
2. 理解并掌握常用电子测量仪器的功能、使用方法及注意事项，如万用表、示波器等。
3. 学习电子测量系统误差分析及数据处理方法，提高数据分析和处理能力。
技能目标：1. 能够正确使用电子测量仪器进行基本物理量的测量，并熟练进行仪器的操作与维护。
2. 学会分析电子测量过程中的误差来源，并能采取相应措施进行修正。
3. 培养学生运用电子测量技术解决实际问题的能力，提高动手操作和团队协作能力。
情感态度价值观目标：1. 培养学生对电子测量技术学科的兴趣，激发学习热情，形成积极探索的学习态度。
2. 增强学生的安全意识，遵守实验操作规程，养成良好的实验操作习惯。
3. 培养学生的创新精神和实践能力，提高学生对测量结果的客观认识和评价。
课程性质：本课程为实践性较强的学科，注重理论联系实际，强调学生的动手操作能力和实际问题解决能力的培养。
学生特点：学生已具备一定的电子基础知识，具有较强的求知欲和动手能力，但对电子测量技术的了解有限。
教学要求：结合学生特点，通过理论讲解、实践操作和案例分析等多种教学方式，使学生掌握电子测量技术的基本知识和技能，培养其解决实际问题的能力。
在教学过程中，注重目标的分解和落实，确保学生达到预定的学习成果。
二、教学内容1. 电子测量技术原理：- 电压、电流、电阻等基本物理量的测量方法- 电子测量系统的基本构成及工作原理2. 常用电子测量仪器及其使用：- 万用表的结构、功能、操作方法及维护- 示波器的原理、应用及使用注意事项- 其他测量仪器的了解与简单应用3. 电子测量误差分析及数据处理：- 测量误差的分类、来源及消除方法- 数据处理方法，如平均值、标准差等计算- 提高测量精度的措施4. 实践操作与案例分析：- 设计简单电子测量电路，进行实际操作- 分析实际测量过程中可能出现的误差，并采取措施进行修正- 案例分析，学习解决实际问题的方法教学内容安排和进度：第一周：电子测量技术原理学习第二周：常用电子测量仪器及其使用方法学习第三周：电子测量误差分析及数据处理方法学习第四周：实践操作与案例分析教材章节关联：《电子测量技术》第一章：电子测量技术概述《电子测量技术》第二章：常用电子测量仪器《电子测量技术》第三章：测量误差及数据处理《电子测量技术》第四章：实践操作与案例分析教学内容的选择和组织确保科学性和系统性，旨在帮助学生将理论与实践相结合，提高其电子测量技术在实际应用中的能力。
电子测量技术教案《2》教案：电子测量技术《2》一、教学目标本课程旨在培养学生对电子测量技术的基本概念和方法的理解，并能够应用于电子测量领域的实际问题中。
二、教学内容1.电子测量技术的基本概念和方法介绍2.电子测量仪器的使用和操作3.电子测量技术的实例应用三、教学方法本课程采用理论与实践相结合的教学方法，通过理论讲解和实验操作相结合的方式进行教学，以培养学生的实际操作能力和解决问题的能力。
四、教学过程1.理论讲解1.1电子测量技术的基本概念和方法介绍-电子测量技术的定义和作用-电子测量仪器的分类和特点-电子测量技术的基本原理和测量范围-电子测量技术的误差分析和校准方法2.实验操作2.1电子测量仪器的使用和操作-示波器的使用和操作方法-多用表的使用和操作方法-信号发生器的使用和操作方法-频谱仪的使用和操作方法3.实例应用3.1电子测量技术的实例应用-温度测量-电压测量-频率测量-电流测量五、教学评估本课程的评估主要通过实验报告和考试成绩来进行，考察学生对电子测量技术的理解和实践能力。
同时，也将对学生的课堂参与和表现进行评估。
六、教学资源1.电子测量仪器：示波器、多用表、信号发生器、频谱仪等2.教材和参考书籍3.实验报告模板和评估表七、教学总结通过本课程的学习，学生将对电子测量技术有更为深入的了解，能够熟练运用电子测量仪器进行实验操作，并能够应用所学的电子测量技术解决实际问题。
同时，还能提高学生的实际操作能力和解决问题的能力，为今后从事相关工作打下坚实的基础。

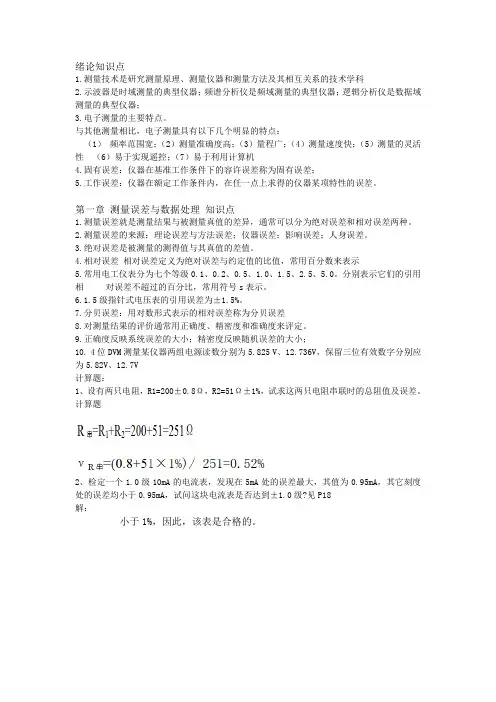

绪论知识点1.测量技术是研究测量原理、测量仪器和测量方法及其相互关系的技术学科2.示波器是时域测量的典型仪器；频谱分析仪是频域测量的典型仪器；逻辑分析仪是数据域测量的典型仪器；3.电子测量的主要特点。
与其他测量相比，电子测量具有以下几个明显的特点：（1）频率范围宽；（2）测量准确度高；（3）量程广；（4）测量速度快；（5）测量的灵活性（6）易于实现遥控；（7）易于利用计算机4.固有误差：仪器在基准工作条件下的容许误差称为固有误差；5.工作误差：仪器在额定工作条件内，在任一点上求得的仪器某项特性的误差。
第一章测量误差与数据处理知识点1.测量误差就是测量结果与被测量真值的差异，通常可以分为绝对误差和相对误差两种。
2.测量误差的来源：理论误差与方法误差；仪器误差；影响误差；人身误差。
3.绝对误差是被测量的测得值与其真值的差值。
4.相对误差相对误差定义为绝对误差与约定值的比值，常用百分数来表示5.常用电工仪表分为七个等级0.1、0.2、0.5、1.0、1.5、2.5、5.0。
分别表示它们的引用相对误差不超过的百分比，常用符号s表示。
6.1.5级指针式电压表的引用误差为±1.5%。
7.分贝误差：用对数形式表示的相对误差称为分贝误差8.对测量结果的评价通常用正确度、精密度和准确度来评定。
9.正确度反映系统误差的大小；精密度反映随机误差的大小；10. 4位DVM测量某仪器两组电源读数分别为5.825 V、12.736V，保留三位有效数字分别应为5.82V、12.7V计算题：1、设有两只电阻，R1=200±0.8Ω，R2=51Ω±1%，试求这两只电阻串联时的总阻值及误差。
计算题2、检定一个1.0级10mA的电流表，发现在5mA处的误差最大，其值为0.95mA，其它刻度处的误差均小于0.95mA，试问这块电流表是否达到±1.0级?见P18解：小于1%，因此，该表是合格的。
3．测量电阻R 消耗的功率时，可间接测量电阻值R 、电阻上的电压V 、流过电阻的电流I ，然后采用三种方案来计算功率：(1)请给出三种方案；(2)设电阻、电压、电流测量的相对误差分别为γR=±1%, γv=±2%, γI ±2.5%,问采用哪种测量方案较好?∴选择第一种方案P=VI 比较合适。
电气与电子测量技术罗利文课后习题答案集团标准化工作小组 [Q8QX9QT-X8QQB8Q8-NQ8QJ8-M8QMN]第3章常用传感器及其调理电路3-1 从使用材料、测温范围、线性度、响应时间几个方面比较，Pt100、K 型热电偶、热敏电阻有什么不同 解（1）电气设备的过载保护或热保护电路；（2）温度范围为?100～800℃，温度变化缓慢；（3）温度范围为?100～800℃，温度波动周期在每秒5～10次； 解：（1）热敏电阻；测量范围满足电力设备过载时温度范围，并且热敏电阻对温度变化响应快，适合电气设备过载保护，以减少经济措施（2）Pt 热电阻；测温范围符合要求，并且对响应速度要求不高（3）用热电偶；测温范围符合要求，并且响应时间适应温度波动周期为100ms 到200ms 的情况3-3 热电偶测温为什么一定做冷端温度补偿冷端补偿的方法有哪几种解：热电偶输出的电动势是两结点温度差的函数。
T 为被测端温度，0T 为参考端温度，热电偶特性分度表中只给出了0T 为0℃时热电偶的静态特性，但在实际中做到这一点很困难，于是产生了热电偶冷端补偿问题。
目前常用的冷端温度补偿法包括：0℃恒温法；冷端温度实时测量计算修正法； 补偿导线法； 自动补偿法。
3-4 采用Pt100的测温调理电路如图3-5所示，设Pt100的静态特性为：R t =R 0(1+At )，A =℃，三运放构成的仪表放大电路输出送0～3V 的10位ADC ，恒流源电流I 0= 1mA ，如测温电路的测温范围为0～512℃，放大电路的放大倍数应为多少可分辨的最小温度是多少度解：V AT R I u R 19968.05120039.010*******=⨯⨯⨯⨯==∆-024.1519968.03==∆=VVu u k R out ，放大倍数应为15倍。
可分辨的最小温度为3-5 霍尔电流传感器有直测式和磁平衡式两种，为什么说后者的测量精度更高解：霍尔直测式电流传感器按照安培环路定理，只要有电流I C 流过导线，导线周围会产生磁场，磁场的大小与流过的电流I C 成正比，由电流I C 产生的磁场可以通过软磁材料来聚磁产生磁通?=BS ，那么加有激励电流的霍尔片会产生霍尔电压U H 。
电⼦测量技术复习资料第⼀章绪论1.测量：测量就是利⽤试验⼿段，借助各种测量仪器量具，获得未知量量值的过程。
2.电⼦测量：电⼦测量泛指以电⼦技术为基本⼿段的⼀种测量技术。
3.智能仪器：⼈们习惯把内含微型计算机和GPIB接⼝的仪器称为智能仪器。
4.虚拟仪器：通常是指以计算机为核⼼的，由强⼤的测试应⽤软件⽀持的具有虚拟仪器⾯板，⾜够的仪器硬件及通信功能的测量信息处理系统。
5.电⼦测量的特点：1测量频率范围宽，低⾄10-6Hz以下，⾼⾄1012Hz以上。
2仪器量程范围宽。
3测量准确度⾼低相差悬殊。
4测量速度快。
5可以进⾏遥测。
6显⽰⽅式清晰直观。
7宜于实现测试智能化和测试⾃动化。
8易于实现仪器⼩型化。
9影响因素众多，误差处理复杂。
6.电⼦测量的⽅法：按测量⼿段分类：1直接测量：直接从测量仪表的读书获取被测量量值的⽅法。
2间接测量：它是利⽤直接测量量与被测量量之间的函数关系，间接得到被测量量值得⽅法。
3组合测量：当某测量参数需⽤多个未知参数表⽰时，可通过改变测量条件进⾏多次测量，根据测量量与未知参数之间的函数关系列出⽅程组并求解，进⽽得到未知量，这种测量⽅法叫组合测量。
按测量⽅式分类：1偏差式测量法：⽤仪器仪表指针的位移表⽰被测量量⼤⼩的测量⽅法。
2零⽰式测量法：⼜称平衡式测量法，测量时⽤被测量与标准量相⽐较，⽤指零仪表指⽰被测量与标准量相等，从⽽测得被测量。
3微差式测量法：偏差式测量法与零⽰式测量法相结合。
按被测量性质分类：1时域测量：主要测量被测量随时间的变化规律。
2频域测量：主要⽬的是获取待测量与频率之间的关系。
3数据域测量：主要是⽤逻辑分析仪等设备对数字量，或逻辑电路的逻辑状态进⾏测量7．智能仪器的特点：1是操作⾃动化2具有对外接⼝功能8．智能仪器的组成：主要与⼀般计算机的区别：多⼀个专⽤的外围设备-----测试电路。
9．计量与测量的区别：计量是利⽤技术和法制⼿段实现单位统⼀和量值准确可靠地测量。
电子测量技术教案第一章：电子测量技术概述1.1 教学目标了解电子测量技术的定义和作用掌握电子测量技术的基本原理和分类了解电子测量技术的发展趋势1.2 教学内容电子测量技术的定义和作用电子测量技术的基本原理电子测量技术的分类电子测量技术的发展趋势1.3 教学方法讲授法：讲解电子测量技术的定义、作用和分类讨论法：探讨电子测量技术的发展趋势1.4 教学资源教材：电子测量技术教材投影片：电子测量技术的基本原理和分类示意图1.5 教学评估课堂问答：了解学生对电子测量技术定义和作用的理解小组讨论：评估学生对电子测量技术分类和发展趋势的掌握程度第二章：电子测量仪器与设备2.1 教学目标了解电子测量仪器与设备的种类和功能掌握电子测量仪器与设备的使用方法了解电子测量仪器与设备的维护和保养2.2 教学内容电子测量仪器与设备的种类和功能电子测量仪器与设备的使用方法电子测量仪器与设备的维护和保养2.3 教学方法演示法：展示各种电子测量仪器与设备，讲解其功能和使用方法实践操作法：学生亲自动手操作电子测量仪器与设备，掌握其使用方法2.4 教学资源教材：电子测量技术教材实验设备：各种电子测量仪器与设备2.5 教学评估实践操作：评估学生对电子测量仪器与设备的操作能力课堂问答：了解学生对电子测量仪器与设备的使用方法和维护保养知识的掌握程度第三章：电子测量电路分析3.1 教学目标了解电子测量电路的基本原理和分析方法掌握电子测量电路的测量技术和方法能够分析电子测量电路的性能和指标3.2 教学内容电子测量电路的基本原理电子测量电路的分析方法电子测量电路的测量技术和方法电子测量电路的性能和指标3.3 教学方法讲授法：讲解电子测量电路的基本原理和分析方法案例分析法：分析具体的电子测量电路案例，讲解测量技术和方法3.4 教学资源教材：电子测量技术教材投影片：电子测量电路示意图和性能指标表格3.5 教学评估课堂问答：了解学生对电子测量电路基本原理和分析方法的理解程度小组讨论：评估学生对电子测量电路测量技术和方法的掌握程度第四章：电子测量误差与数据处理4.1 教学目标了解电子测量误差的基本概念和来源掌握电子测量误差分析和补偿方法掌握电子测量数据处理的基本方法4.2 教学内容电子测量误差的基本概念和来源电子测量误差分析和补偿方法电子测量数据处理的基本方法4.3 教学方法讲授法：讲解电子测量误差的基本概念和来源案例分析法：分析具体的电子测量误差案例，讲解分析和补偿方法实践操作法：学生亲自动手处理电子测量数据，掌握数据处理方法4.4 教学资源教材：电子测量技术教材实验设备：电子测量仪器与设备4.5 教学评估实践操作：评估学生对电子测量数据处理方法的掌握程度课堂问答：了解学生对电子测量误差分析和补偿方法的理解程度第五章：电子测量实验5.1 教学目标掌握电子测量实验的基本步骤和方法能够正确操作电子测量仪器与设备进行实验能够分析实验数据并得出正确结论5.2 教学内容电子测量实验的基本步骤和方法电子测量实验的操作要点电子测量实验数据的分析方法5.3 教学方法演示法：展示电子测量实验的操作过程和数据处理方法实践操作法：学生亲自动手进行电子测量实验，掌握操作方法和数据分析5.4 教学资源教材：电子测量技术教材实验设备：电子测量仪器与设备5.5 教学评估实践操作：评估学生对电子测量实验操作的熟练程度第六章：频率与时间测量6.1 教学目标理解频率和时间测量的重要性学习频率和时间的测量原理掌握常见频率和时间测量仪器的使用6.2 教学内容频率和时间测量的基础知识频率计和示波器的使用方法时间测量仪器如时间间隔计的使用方法实际测量案例分析6.3 教学方法讲授法：讲解频率和时间测量原理演示法：展示频率计和时间测量仪器的操作实践操作法：学生动手操作仪器进行测量练习6.4 教学资源教材：电子测量技术教材实验设备：频率计、示波器、时间间隔计等6.5 教学评估实践操作：评估学生对频率和时间测量仪器操作的准确性课堂问答：检查学生对频率和时间测量原理的理解第七章：电压与电流传感器测量7.1 教学目标认识电压和电流传感器的作用学习电压和电流的测量原理掌握电压和电流传感器的使用方法7.2 教学内容电压和电流传感器的基本原理电压和电流测量仪器的结构与使用电压和电流测量中的注意事项实际测量案例分析7.3 教学方法讲授法：讲解电压和电流传感器的工作原理演示法：展示电压和电流测量仪器的操作实践操作法：学生亲自动手进行电压和电流测量7.4 教学资源教材：电子测量技术教材实验设备：电压表、电流表、电流传感器等7.5 教学评估实践操作：评估学生对电压和电流传感器操作的准确性课堂问答：检查学生对电压和电流测量原理的理解第八章：信号发生器与信号分析8.1 教学目标理解信号发生器在电子测量中的作用学习信号发生器的使用方法掌握信号分析的基本技巧8.2 教学内容信号发生器的基本原理和功能信号发生器的操作和使用技巧信号分析的方法和应用实际测量案例分析8.3 教学方法讲授法：讲解信号发生器和信号分析的基础知识演示法：展示信号发生器的操作和信号分析过程实践操作法：学生动手操作信号发生器并进行信号分析8.4 教学资源教材：电子测量技术教材实验设备：信号发生器、示波器等8.5 教学评估实践操作：评估学生对信号发生器和信号分析操作的准确性课堂问答：检查学生对信号发生器和信号分析原理的理解第九章：网络分析与阻抗测量9.1 教学目标理解网络分析在电子测量中的重要性学习网络分析仪的使用方法掌握网络参数的测量技术9.2 教学内容网络分析的基本概念和原理网络分析仪的结构和操作网络参数测量技术实际测量案例分析9.3 教学方法讲授法：讲解网络分析和阻抗测量的基础知识演示法：展示网络分析仪的操作和测量过程实践操作法：学生动手操作网络分析仪进行测量9.4 教学资源教材：电子测量技术教材实验设备：网络分析仪、阻抗测量设备等9.5 教学评估实践操作：评估学生对网络分析仪操作的准确性课堂问答：检查学生对网络分析和阻抗测量原理的理解第十章：现代电子测量技术与发展趋势10.1 教学目标了解现代电子测量技术的新发展学习先进测量技术的应用探讨电子测量技术的发展趋势10.2 教学内容现代电子测量技术的新发展先进测量技术的应用案例电子测量技术的发展趋势分析10.3 教学方法讲授法：讲解现代电子测量技术的发展和趋势案例分析法：分析先进测量技术的应用案例讨论法：讨论电子测量技术的发展方向10.4 教学资源教材：电子测量技术教材投影片：现代电子重点和难点解析1. 电子测量技术概述补充说明：电子测量技术是电子工程领域的基础技术，通过对电子信号的准确测量，可以确保电子系统的性能和稳定性。
