室分与宏站的区别问题

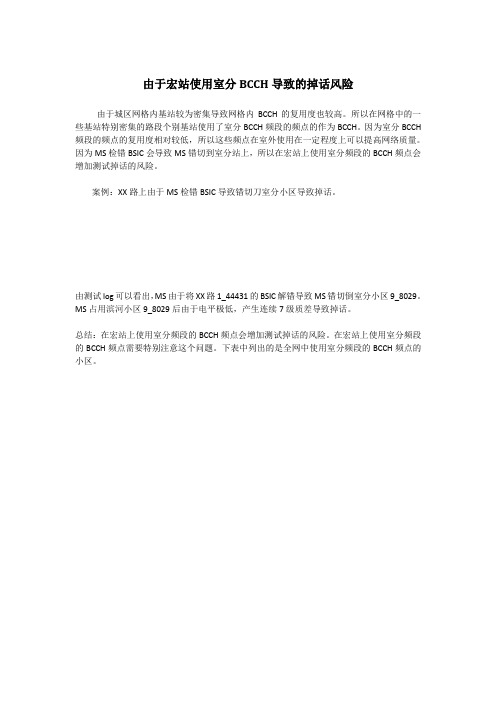

由于宏站使用室分BCCH导致的掉话风险
由于城区网格内基站较为密集导致网格内BCCH的复用度也较高。

所以在网格中的一些基站特别密集的路段个别基站使用了室分BCCH频段的频点的作为BCCH。

因为室分BCCH 频段的频点的复用度相对较低，所以这些频点在室外使用在一定程度上可以提高网络质量。

因为MS检错BSIC会导致MS错切到室分站上，所以在宏站上使用室分频段的BCCH频点会增加测试掉话的风险。

案例：XX路上由于MS检错BSIC导致错切刀室分小区导致掉话。

由测试log可以看出，MS由于将XX路1_44431的BSIC解错导致MS错切倒室分小区9_8029。

MS占用滨河小区9_8029后由于电平极低，产生连续7级质差导致掉话。

总结：在宏站上使用室分频段的BCCH频点会增加测试掉话的风险。

在宏站上使用室分频段的BCCH频点需要特别注意这个问题。

下表中列出的是全网中使用室分频段的BCCH频点的小区。

1,2.6G室内外同频互操作策略1,2.6G 室内外同频组网下的性能影响（1）对上/下行业务速率影响：室内外电平差越大，对驻留室分的 UE 的上/ 下行速率影响越小；当 UE 在室内场景下，室内外电平差在 10dB 以上时，UE 的上/下行速率损失在 10%~30%之间；（2）对 VoNR 业务的影响：VoNR 接入时延与室内外电平差相关性不大，基本保持在 1.2s 左右；室内外电平差在 10dB 以内时，VoNR 的丢包率超过基准值（0.5%），影响感知；总结，室内外宏站与室分同频组网场景，以室内外的电平差在 15dB 以上的速率的基准值，当电平差在 10dB~15dB 之间时室内场景的 UE 上下行速率损失在10~30%，VoNR 丢包率在 0.5%以内，随着室内外电平差值越来越小，性能速率损失将更大；因此，基于性能损失的考虑建议室内外电平差不小于 10dB。

1.2,2.6G 室内外同频驻留/移动性策略（1）单用户测试结论：室内用户占用宏站好点，切换到室分后上传、下载业务出现明显恶化，但都能满足商用用户的业务需求；室内用户占用宏站差点（宏站边缘），切换到室分后下行速率出现恶化，但可满足商用用户的业务需求；同时上行速率普遍得到明显提升，在当前上行受限情况下，可有效改善用户的体验感知；（2）多用户测试结论：通过测试对比 Qoffset、SSB 异频组网与现网配置的终端网络性能表现，分别在好、中、差点做上下行业务测试，结果表明 Qoffset 配置优于 SSB 异频组网，因此推荐通过 Qoffset 策略实现用户驻留策略；总结：基于上述测试对比结果，并结合室分低流量、零流量、分流比等指标考核，在当前整体话务较轻的背景下，让室内的宏站边缘用户驻留到室分，推荐策略如下：a) 基于同频 A3 策略实施，通过 Qoffset 策略设置差异化门限；b) 室内外 A3 相比宏站间 A3 高 1~2dB；宏站向室分切换电平差建议 2dB，室分向宏站切换电平差高 4dB。

宏站、微基站、直放站、射频拉远基站区分在小区制移动通信网络中，通常采用正六边形无线小区邻接构成面状服务区。

由于服务区的形状很像蜂窝，这种网络便被称为蜂窝式网络。

宏蜂窝(macrocell), 传统的蜂窝式网络由宏蜂窝小区（macrocell）构成，每小区的覆盖半径大多为1km～25km，基站天线尽可能做得很高。

在实际的macrocell内，通常存在着两种特殊的微小区域。

一是“盲点”，由于电波在传播过程中遇到障碍物而造成的阴影区域，该区域通信质量严重低劣；二是“热点”，由于空间业务负荷的不均匀分布而形成的业务繁忙区域，它支持macrocell中的大部分业务。

以上两“点”问题的解决，往往依靠设置直放站、分裂小区等办法。

除了经济方面的原因外，从原理上讲，这两种方法也不能无限制地使用，因为扩大了系统覆盖，通信质量要下降；提高了通信质量，往往又要牺牲容量。

近年来，随着业务需求的剧增，这些方法更显捉襟见时，这样便产生了微蜂窝技术。

微蜂窝小区(microcell)的覆盖半径为30m～300m，基站天线低于屋顶高度，传播主要沿着街道的视线进行，信号在楼顶的泄露小。

因此，microcell最初被用来加大无线电覆盖，消除macrocell中的“盲点”。

由于低发射功率的microcell基站允许较小的频率复用距离，每个单元区域的信道数量较多，因此业务密度得到了巨大的增长，且RF干扰很低，将它安置在macrocell的“热点”上，可满足该微小区域质量与容量两方面的要求。

微蜂窝（ microcell ）是在宏蜂窝的基础上发展起来的一门技术。

与宏蜂窝相比，它的发射功率较小，一般在 2W 左右；覆盖半径大约为 100m ～ 1km ；基站天线置于相对低的地方，如屋顶下方，高于地面 5m ～ 10m ，无线波束折射、反射、散射于建筑物间或建筑物内，限制在街道内部。

可满足该微小区域质量与容量两方面的要求。

1，宏基站，直白点，铁塔站，比较大的那种，一个站覆盖几十公里.容量大，需要机房，可靠性较好，维护方便。

高铁宏站与隧道室分切换问题分析【摘要】日常测试或网络排查过程中，会遇到无法占用正确小区的情况，需一步步排查，首先检查设备及接入参数设置是否有误，特殊场景则需要进一步检查异频切换参数是否合理。

【关键字】小区无法占用、接入参数、异频切换【故障现象】在进行高铁测试过程中，在业务状态下，从室外基站TL-铜陵县-大明村-HFTA-449067-51走向钟鸣隧道内，终端始终无法占用TL-铜陵县-钟鸣2号隧道出口室分覆盖信号，即使在该站点室分天线附近也无法占用，一直占用的是室外宏站TL-铜陵县-大明村或TL-铜陵县-东兴生态园，造成终端脱网，具体情况如下：图1：信号占用情况【告警信息】对该室分小区进行告警查询，仅存在License Feature进入保活期告警，该告警对正常业务无影响,具体情况如下：图2：告警情况【原因分析】一、分析思路经核实TL-铜陵县-钟鸣2号隧道出口-HFTA-449038-52为1825频点小区，针对此问题，需要对UE占用不上1.8G频段室分信号的原因进行排查，找出其异常原因并进行针对性优化，分析思路如下：1、检查室分4G信源设备是否工作正常，有无影响业务的告警；2、怀疑该室分并不是覆盖全隧道，需要与室分集成商联系，进一步核实钟鸣2号隧道室分的准确位置以及主要覆盖区域；3、检查新建站网优脚本是否加载，相关接入参数设置是否按照落地参数模板设置；4、怀疑按照常规新建站参数设置不能满足本场景下的特殊需求，需要对隧道、室内外异频组网参数进行核查和针对性优化。

二、分析过程及结果1、网管查看钟鸣2号隧道RRU工作状态正常，处于激活解闭塞状态，使用“DSP ALLUEBASICINFO “命令查询，也发现该小区下已经存在UE建立RRC连接，驻波正常，故可直接排除室分4G信源设备故障原因。

图3：用户接入查询图4：驻波比查询2、联系代维现场检查设备，现场设备设备工作正常。

3、新建站脚本检查，网优脚本已经加载，特别相关接入参数也按统一模板设定，无异常。

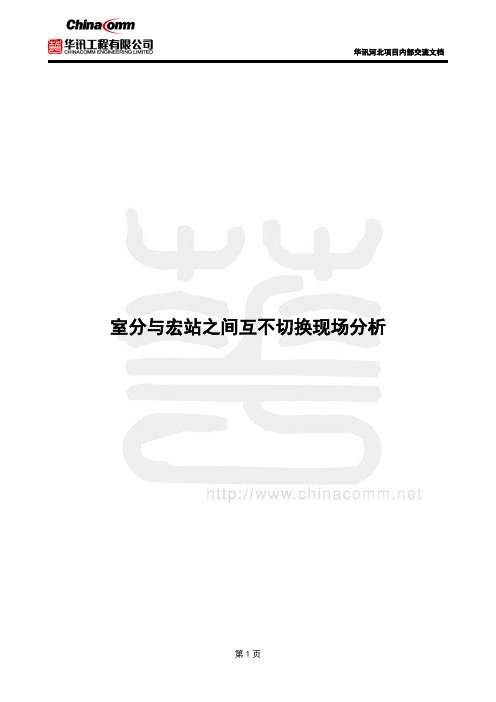

室分与宏站之间互不切换现场分析摘要：本文简要阐述现场测试室分和宏站未添加邻区关系时信令流程关键词：MeasurementReport RRCConnectionRelease在SSV室分单验时，我们需要做室分与宏站之间的切换验证，经常会碰到新开室分站点与宏站之间互不切换的现象。

通常可以通过查询工参中的<EUtranCellRelation>表确定室分站点周边邻区现网定义情况或直接电话咨询后台工程师即时核查邻区关系。

当然，新开室分站点与宏站之间互不切换的问题多数都是由于邻区关系未及时添加导致，可直接电话咨询后台工程师后添加邻区关系即可解决问题。

下面简单介绍下BDXIS3149_源盛嘉禾5（室分）与BDXIS0627_朝阳大街与恒滨路（宏站）互不切换现场信令分析（CDS软件），来判断室分与宏站之间是否邻区关系缺失。

信令流程简析如下：- 室分→宏站当从室内移动到室外时，UE占用室分38950（PCI=342）时RSRP=-104，周边宏站38350（PCI=86）的RSRP=-88，完全满足切换门限，eNB却未发起切换而是UE直接通过重选进入到室外宏站。

↘从UE占用38950-342时，在RRCConnectionRelease之前的最后一条MeasurementReport可知，实际UE已测量到38350-86小区并上报eNB。

如下图所示：↘接着eNB未向UE发送RRCConnectionReconfiguration（HO Command），而是下发RRC Release信息（携带重定向指示信息38350频点号），从而可判断eNB未发起切换判决。

<ReleaseCause：other>- 宏站→室分当从室外移动到室内时，UE占用宏站38350（PCI=85）时RSRP=-90，周边室分38950（PCI=342）的RSRP=-83，满足切换门限，eNB却未发起切换而是UE直接通过重选进入到室内分布系统。

LTE 室分深度覆盖规建维优一体化策略及宏站微站结合提高NPS 优化方案作者：左轶群武奕峰黄建强傅云霞樊文涛耿瑞来源：《中国新通信》 2020年第17期左轶群武奕峰黄建强傅云霞樊文涛耿瑞中国联通太原市分公司【摘要】伴随着LTE无线网覆盖的建设，eNodeB的部署如雨后春笋的进行。

为了保证高层建筑内用户正常的数据和语音业务，相对于室外宏站而言，室分站和微站的建设同等的重要。

室分和微站，是室外宏站的必要补充。

深度覆盖作为一项必要的工作，吸收话务量、流量的作用越来越明显。

室分、微站的部署能够解决高层建筑和用户密集场景的覆盖和容量的需求。

宏站、室分、微站结合，包括室外站的天馈系统、室分系统的调整，以及各种互操作相关的网络优化，决定了方案的完成度和效果，决定了热点场景用户的体验和感知度。

LTE网络的建设，对于5G网络的发展，作为信令锚点，不仅起到了铺垫的作用，而且对于无线网络的频率重耕，有着积极的作用。

【关键词】 LTE NPS 深度覆盖 5G锚点室分微站频率重耕引言和概述随着S省T市分公司移动网的部署，针对室内高层建筑和用户密集场景，网络工程师通过工程勘察、前期规划和用户反馈，进行微站的建设和部署，进行室内深度覆盖，以及相关网络的优化。

宏微结合，能够持续满足用户在高热地区的话务量、流量的吸纳问题。

LTE室分、微站的部署，作为5G锚点站，是为了给未来5G深度覆盖打好前站，为更加密集的5G毫米波深度覆盖提前选址。

室分系统、微站，相对于宏站，楼宇更加复杂因而系统部署更加具体细致，同时，其优化更加灵活，需要根据不同场景深度覆盖的要求进行话务量、容量的分担，以达到精准吸热的目标，保证用户在移动网的体验。

其中，室分、微站的前期勘察设计，室分、微站的日常和工程网络优化，具体到室分系统无源器件以及互调干扰的排查和处理，结合室内外基站的参数的优化，TM传输模式的应用、基站扩容、多载波、载波聚合、小区合并、小区分裂、4T4R+64QAM等等多种有效手段，都是室分深度覆盖需要关注的方方面面。

金华万达广场金街出口处室分与宏站切换不及时问题案例金华移动网优中心优化组2014年7月25日1.问题描述在万达广场开业保障测试中发现商场内的室分小区和室外宏站的切换不及时，终端占用室分小区（金华万达广场一_1，PCI=18）在走出商场后先切换至另一个室分小区（金华万达广场六_1，PCI=36）再经过大约十几米的距离后才能切换到外面的宏站（金东万达开业保障西MRO_1，PCI=212）。

2.问题分析目前金华LTE网络室分小区与宏站小区的切换采用A2+A5机制，室分服务小区A5的绝对门限值（thresholdEutraRsrp）为-102dBm，宏站小区的A5的相对门限值（threshold2EutraRsrp）为-98dBm，hysteresis 0.0 ；由于万达广场内室分小区泄漏的信号较强，在室外很长一段距离的信号往往大于A5的绝对门限值-102dBm，没有达到A5触发条件，在室外很长一段距离都不切换到宏站。

3.解决措施修改万达广场内室分小区的A5事件绝对门限值 thresholdEutraRsrp -102dBm改至-96dBm，相对门限threshold2EutraRsrp -98dBm改至-92dBm，即室分小区的RSRP＜-96dBm 启动A2测量，在室分小区的RSRP＜-96dBm同时宏站小区RSRP＞-92dBm的时候，触发A5事件，可发生室分小区向宏站小区的切换，使UE能更容易切到宏站小区。

4.处理结果完成万达广场内室分小区的A5事件绝对门限值 thresholdEutraRsrp -102dBm改至-96dBm，相对门限threshold2EutraRsrp -98dBm改至-92dBm的修改后。

当UE在走出万达广场2米后占用室分小区（金华万达广场一_1，PCI=18）的RSRP=-97.9dbm时启动A2测量。

当UE占用室分小区（金华万达广场一_1，PCI=18）的RSRP=-108dbm，测量到邻区宏站金东万达开业保障西MRO_1，PCI=212的RSRP=-91.5dbm 时触发A5事件，及时切到室外宏站（金东万达开业保障西MRO_1，PCI=212）。

金华万达广场室内站与室外宏站不能重选
案例
金华移动网优中心优化组
2014年7月24日
1.问题描述
在万达广场开业保障中发现商场内的室分小区和室外宏站之间的重选存在问题。

1、宏站可以重选至室分，宏站金东万达广场_1（频点37900,PCI=147）重选至金华万达广场一_2（频点38950，PCI=19），重选很快完成。

2、室分无法重选至宏站，金华万达广场一_2（频点38950，PCI=19）RSRP已弱至-105.5dBm,而宏站金东万达广场_1（频点37900,PCI=147）RSRP为-76dBm，无法发起重选;继续往广场上走，万达广场一_2的信号已弱至-118dBm，依然无法重选。

2.问题分析
通过核查参数发现高到低的重选电平门限threshServingLow值为4，最低接入电平值为-126dBm，即只有到室分电平值到-122dBm以下，才可以发起到宏站的重选，这样的设置存在重选不及时的风险。

3.解决措施
通过修改高到低的重选电平门限threshServingLow值修改为24，即当室分电平值低于-102dBm后，即可发起重选。

4.处理结果
经过多次测试验证了室分重选至宏站，宏站重选至室分均正常。

5.经验总结/预防措施
室分和宏站之间高到低的重选电平门限设置存在问题，将严重影响客户的感知度；建议对所有存在室分的区域所有站点进行这方面的参数核查。

第二章L T E基站设备与站型分类第二章 LTE基站类型与设备LTE基站类型根据不同的划分方式，有不同的分类。

根据基站覆盖的环境和模型不同，可以分为宏站和室分站；根据LTE采用的双工方式不同，又分为TDD站点和FDD站点，下面将针对不同的分类进行介绍。

2.1 宏站和室分站区别根据环境、覆盖模型不同将站点分为宏站与室分站。

宏站一般指室外大范围的覆盖站点，由于天线覆盖无法做到无缝覆盖，宏站天线无法完全覆盖至室内，或室内覆盖信号很差，环境复杂，针对楼宇需要做室分覆盖。

简单来说宏站是大范围室外覆盖的站点，针对高楼层，覆盖差的室内而设的站点为室分站点。

宏站和室分站点区分也很简单，宏站在室外有明显的天线，而室分的天线多为在楼道的天花板里的吸顶天线。

同时宏站和室分站的设备也略有不同，在下面的章节里会做出详细介绍。

2.2 TDD和FDD区别LTE根据双工方式，分为两类：TDD和FDD，TDD代表时分复用，FDD 代表频分复用，FDD系统是指系统的发送和接收数据使用不同的频率；时分双工系统则是系统的发送和接收使用相同的频段，上下行数据发送在时间上错开，通过在不同时隙发送上下行数据，可有效避免上下行干扰，至于具体含义属于理论范畴，这里就不多解释了，但要知道中国移动使用的是TDD。

电信联通使用的是FDD。

移动TDD又根据划分频段的不同，分为D、F、E三种频段，各频段范围如下：D 2570—2620MHzF 1880—1920MHzE 2300—2400MHz其中D/F频段供宏站使用，E频段供室分使用。

频段划分的含义是，在划分的这些频段区间，供LTE 4G业务使用2.3 基站基本设备介绍上面介绍了基站的分类，不同类型的基站需要的设备各不相同，下面将对所有设备进行介绍，下表列举了不同类型基站设备配置。

基站设备一般包括：主系统模块FSMF，系统拓展模块FBBA，电源模块DCDU，传输模块FTIF，时钟盒，RRU，GPS，天线等。

LTE基站⼊门基站设备与配置LTE基站⼊门基站设备与配置⽬录1 LTE基站概述 .............................................1.1 基站概念 ...........................................1.2 基站室外设备 .......................................1.3 基站室内设备 .......................................2 LTE基站类型与设备 .......................................2.1 宏站和室分站区别...................................2.2 TDD和FDD区别 .....................................2.3 基站基本设备介绍...................................2.3.1室内基带处理单元 BBU.........................2.3.2电源模块 DCDU ................................2.3.3时钟盒 .......................................2.3.4 GPS..........................................2.3.5远端射频模块RRU..............................2.3.6天线 .........................................3 TDD与FDD站点配置 .......................................3.1 TDD站点介绍 .......................................3.1.1 D频段宏站介绍 ...............................3.1.2 F频段宏站介绍 ...............................3.1.3 TDD室分站点 .................................3.2 FDD站点介绍 .......................................3.2.1 FDD宏站介绍 .................................3.2.2 FDD室分站点 .................................3.3 FISH站点介绍 ......................................1 LTE基站概述1.1 基站概念基站是移动通信中组成蜂窝⼩区的基本单元，主要完成移动通信⽹和移动通信⽤户之间的通信和管理功能，从狭义上就可以把基站理解成⼀种⽆线电收发信电台。
