第三章 组合体

1寸注法
一、组合体尺寸的分类： 1、定形尺寸 确定组合体各组成部分大小的尺寸。 2、定位尺寸 确定组合体各组成部分相对位置的尺寸。 3、总体尺寸 确定组合体总长、总宽和总高的尺寸。 上述三类尺寸不能截然区分，有时一个尺寸既可是定形尺寸，又可是定 位尺寸或总体尺寸。 二、标注组合体尺寸的步骤 1、形体分析 将支架分为底板和立板两部分，立板与底板的后面靠齐，并左右对称地 叠加在底板上。 2、选择尺寸基准 标注尺寸的起点称为尺寸基准。组合体有长、宽、高三个方向的尺寸， 每个方向上至少要有一个基准，以它来确定各部分在该方向上的相对位置。 通常以组合体上较大的平面、对称面、回转体的轴线等作为尺寸基准。
第三章 组合体
由多个基本体按一定方式组合而成的形体， 称为组合体。实际的机件多数都是各种各样 的组合体。

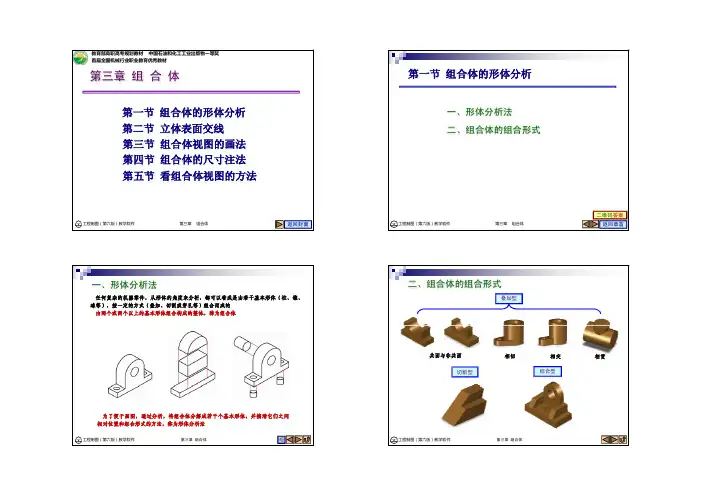

3.1组合体的形体分析
一、形体分析法：
假想将形状复杂的组合体分解成若干简单部分（称为简单形体）， 弄清各部分的形状、相对位置和组合方式，从而有步骤地进行画图、读 图或尺寸标注，这种分析方法称为形体分析法。
在形体分析和线面分析的基础上，弄清了支座各组成部分的形状及相对位置，即可
想象出支座的整体形状。
四、根据两视图补画第三视图 在两个视图已经确定了物体形状的条件下，可根据已给的视图想象出物体的形状，画 出其第三视图。
三、形体表面间的连接关系 简单形体经叠加、切割后，其邻接表面之间会出现共面、相切、相交 等连接形式。
1、共面 当两个简单形体的邻接表面共面时，邻接表面不应有分界线。
2、相切 当两个简单形体的邻接表面相切时，由于相切是两表面的光滑过渡， 没有交线，因此相切处不应该画线。
2、相交 当两个简单形体的邻接表面相交时，相交处应画出交线。
5、检查尺寸有无 重复或遗漏，完 成全部标注
三、标注尺寸应注意的问题 （1）尺寸标注要清晰：
尺寸应尽量注在视图之外或两个视图之间，尽量避免注在虚
线上。
尺寸应注在形体特征明显的视图上（如圆的直径尺寸一般应注
在非圆视图上，半径尺寸一定要注在反映圆弧的视图上）；同
一形体的尺寸尽量集中标注。 （2）截交线和相贯线上不应标注尺寸，而应标注产生交线的形体
3、逐个注出各组成部分的定形和定位尺寸
（1）注底板的尺寸， 由于底板的底面、后面 以及前后方向的对称面 都在选定的尺寸基准上， 其位置完全可以由基准 确定，无需标注定位尺 寸，只需标注底板上两 个Ф6圆孔的定位尺寸 34和17（分别以对称 面和后面为基准）。所 注的其余尺寸均为底板 的定形尺寸，例如：底 板长48、宽24、高8以 及圆孔直径2×Ф6，圆 角半径R7等。
2、要从反映物体形状特征的视图看起 由于主视图较多地反映了物体的形状特征，因此，看图时一般多从主视图 看起。 3、要善于分析视图中的线和线框的含义 （1）视图中的一条粗实线或虚线（直线或曲线）可表示：
面与面（平面与曲面）交线的投影；
具有积聚性的表面（平面或曲面）的投影； 回转体轮廓素线的投影。
2、用线面分析法读图 任何物体不但可看成由一些简单形体组成，也可以看成由线和面所组成。 （1）形体分析
（2）线面分析
三、读图步骤 1、初步了解
先粗略看一下各个视图，并以反映形状特征较多的主视图为主，联系其他视图，明 确各视图间的对应关系，初步了解物体的大致形状（如有几个部分组成，是否对称等），
以便对视图所表示的物体有一个初步印象。 2、形体分析 通过划分线框，找出各个线框的对应投影，然后想象出各组成部分的形状。 3、线面分析 4、综合想象
3.2画组合体的视图
一、叠加式组合体三视图画法：
1、形体分析
2、选择主视图 主视图是表达组合体的一组视图中最主要的视图，因此，应恰当选择组合体 在画图时的安放位置及投影方向。（通常采用能够表现最多特征的面作为主 视图）
3、按相对位置分别画出各组成部分的三视图
1
3
2
1
3
3
1
2
2
2
3
1
二、切割式组合体三视图画法：
（2）注立板的尺寸 立板左右对称地叠加在底板上，并与底板后面靠齐，无需标注定位尺寸， 只需标注其上Ф 9圆孔高度方向的定位尺寸18（应以底面为基准标注）。所注的 其余尺寸均为立板的定形尺寸。
4、进行调整，注出所需的总体尺寸 支架的总长就是 底板的长度尺寸 48，总宽就是底 板的宽度尺寸24， 总高尺寸则需要 调整
和截平面的定形及定位尺寸。
（3）对一些常见的薄板类机件，除注出定形尺寸外，还应注出孔、 槽等结构的定位尺寸。
3.4读组合体的视图
一、读图要点 1、必须把几个视图联系起来看 由于物体的一个视图在一般情况下不能确定其空间形状和大小，因此， 在读图时不能孤立地只看一个视图就进行判断。
在某些情况下，虽有两个视图，由于视图选择不当，也不能确定物体的形状。
二、组合体的组合方式：
1、叠加式 这类组合体可看成由若干简单形体叠加形成。如图所示的螺栓毛坯 可看成由六棱柱、圆柱、圆锥台叠加而成。
2、切割式 这类组合体可看成由若干简单形体被切去某些部分形成。如图所示的 接头，可看成由圆柱体左、右两边被切去两个弓形体，中间挖去一个小 圆柱形成。
对于形状较为复杂的组合体，他们的 形成往往是既有“叠加”，又有“切 割”的综合形式，可能以其中一种组 合形式为主，同时伴随有另一种组合 形式。
（2）视图中的一个封闭线框，一般表示物体上一个面（平面或曲面）的投影， 两个相邻的封闭线框，则表示两个不同位置的投影。 二、读图方法
1、用形体分析法读图
由于一个简单形体的投影轮廓通常是一个封闭线框，因此，在组合体的三 视图中，凡有投影联系的三个封闭线框，一般表示组合体上的某一简单形体。
可先把反映支架形状特征的主视 图分成三个表示简单形体的封闭 线框Ⅰ、Ⅱ、Ⅲ。
