电气工程综合课程设计一、课程目标知识目标：1. 让学生理解电气工程基础理论，掌握电路分析、电力电子技术、电机控制等核心知识；2. 培养学生运用所学知识解决实际电气工程问题的能力，如设计简单电路、分析电力系统运行状况等；3. 使学生了解电气工程领域的发展趋势和新技术应用。
技能目标：1. 培养学生具备电气图纸阅读与绘制、电路仿真与测试、设备安装与调试等实践技能；2. 提高学生运用计算机软件（如CAD、Multisim等）进行电气工程设计和分析的能力；3. 培养学生团队协作、沟通表达、创新能力，为未来从事电气工程相关领域工作打下坚实基础。
情感态度价值观目标：1. 培养学生对电气工程的兴趣，激发他们探索未知、勇于创新的科学精神；2. 引导学生关注电气工程在国民经济发展中的作用，增强社会责任感和使命感；3. 培养学生严谨、勤奋、务实的学习态度，树立正确的价值观。
本课程结合高中年级学生的认知水平和兴趣特点，注重理论联系实际，提高学生的实践操作能力和创新能力。
课程目标明确，可衡量，有助于教师进行教学设计和评估，同时有利于学生了解课程预期成果，激发学习兴趣。
二、教学内容1. 电路基础：包括电路元件、基本电路定律、电路分析方法等，对应教材第一章内容；- 电路元件：电阻、电容、电感等；- 基本电路定律：欧姆定律、基尔霍夫定律等；- 电路分析方法：节点电压法、回路电流法等。
2. 电力电子技术：介绍常用电力电子器件、电路及其应用，对应教材第二章内容；- 电力电子器件：二极管、晶体管、晶闸管等；- 电路及其应用：整流电路、逆变电路、斩波电路等。
3. 电机与控制：涵盖电机原理、类型及控制方法，对应教材第三章内容；- 电机原理：交流电机、直流电机等；- 类型及控制方法：步进电机、伺服电机及其控制电路。
4. 电气工程实践：结合实际案例，进行电路设计、仿真与实验，对应教材第四章内容；- 电路设计：简单电路设计、照明电路设计等；- 仿真与实验：Multisim软件仿真、实验室实践操作。
《电气工程专业课程设计》彩灯的花样控制
一、控制要求：
1、当按下启动按钮后，彩灯隔一灯闪烁：L1、L3、L5、L7，亮1秒后灭，接着L
2、L4、L6、L8亮，1秒后灭，在接着L1、L
3、L5、L7亮，1秒后灭，如此循环下去，当按下关闭按钮时，所有的灯熄灭。
2、当按下启动按钮后，彩灯隔两灯闪烁：L1、L4、L7亮，1秒后灭，接着L2、L5、L8亮，1秒后灭，接着L
3、L6、L9亮，1秒后灭……如此循环，当按下关闭按钮时，所有的灯熄灭。
以上两题请选1题，按要求编制梯形图程序并进行调试。
二、、实验设备：
三、PLC的I/O分配设计：
四、PLC与外部电器连接电路设计：
五、程序设计：
1.（梯形图）
六、PLC控制过程简述
1.按下启动按钮（I0.0），I0.1呈关闭状态，中间继电器得电，同时程序自锁，从而使得线圈Q0.0，Q0.2,Q0.4,Q0.6得电，即L1、L3、L5、L7导通发光；在一秒后，T37输出信号，信号灯L1、L3、L5、L7熄灭。
2.T37闭合形成导通状态，T38得电并开始计时，线圈Q0.1，Q0.3,Q0.5,Q0.7得电，即L2、L4、L6、L8导通发光；一秒延迟后，T38产生输出信号，随后T37失电，T38立刻关断，信号灯L2、L4、L6、L8熄灭。
即产生一个两秒的循环。
七、个人心得
通过实践的学习，我认到学好计算机要重视实践操作，其它的计算机方面的知识都要重在实践，所以以后在学习过程中，我会更加注视实践操作，使自己便好地学好计算机。
电气工程导论课程设计一、课程目标知识目标：1. 了解电气工程的基本概念、发展历程和未来发展趋势；2. 掌握电气工程的主要研究领域、研究方法和技术应用；3. 认识电气工程相关的专业术语和基本原理。
技能目标：1. 能够运用电气工程的基本原理解决实际问题；2. 学会查阅电气工程相关资料，提高信息收集和分析能力；3. 培养团队协作和沟通能力，能够就电气工程问题进行讨论和交流。
情感态度价值观目标：1. 培养学生对电气工程的兴趣，激发学习热情；2. 增强学生的环保意识，认识到电气工程在可持续发展中的作用；3. 树立正确的职业观念，认识到电气工程对社会和国家的贡献。
分析课程性质、学生特点和教学要求：本课程为电气工程导论，旨在帮助学生全面了解电气工程的基本概念、研究领域和应用。
针对高中年级学生，已有一定的物理和数学基础，对新技术和新领域充满好奇。
教学要求注重理论与实践相结合，提高学生的实际操作能力和创新意识。
将目标分解为具体学习成果：1. 学生能够列举电气工程的基本概念和发展历程；2. 学生能够解释电气工程的基本原理及其应用；3. 学生能够运用所学知识解决简单的电气工程问题；4. 学生能够主动关注电气工程领域的最新动态，进行资料搜集和分享；5. 学生在团队协作中发挥积极作用，就电气工程问题展开讨论和交流；6. 学生认同电气工程对社会和国家的贡献，树立正确的职业观念。
二、教学内容1. 电气工程基本概念：包括电气工程定义、研究领域、发展历程；教材章节：第一章“电气工程概述”2. 电气工程基本原理：涉及电路理论、电磁场理论、电机原理等；教材章节：第二章“电气工程基础理论”3. 电气工程应用技术：包括电力系统、电力电子技术、自动化技术等；教材章节：第三章“电气工程应用技术”4. 电气工程案例分析：分析典型电气工程案例，如智能电网、电动汽车等；教材章节：第四章“电气工程案例分析”5. 电气工程前沿技术：介绍新能源、特高压、储能等前沿领域；教材章节：第五章“电气工程前沿技术与发展趋势”6. 电气工程职业规划：分析电气工程相关职业前景，指导学生进行职业规划；教材章节：第六章“电气工程职业规划与发展”教学进度安排：第1周：电气工程概述（基本概念、发展历程）第2周：电气工程基础理论（基本原理）第3周：电气工程应用技术第4周：电气工程案例分析第5周：电气工程前沿技术与发展趋势第6周：电气工程职业规划与发展教学内容确保科学性和系统性，结合课程目标，注重理论与实践相结合，提高学生的实际操作能力和创新意识。
南大科院电气工程及其自动化课程设计摘要：1.课程设计的概述2.南大科院电气工程及其自动化专业简介3.课程设计的目标和意义4.课程设计的主要内容5.课程设计的实施步骤6.课程设计的评价标准7.课程设计的成果展示正文：一、课程设计的概述课程设计是高校教育中的一个重要环节，旨在通过实践性的教学活动，使学生将所学的理论知识与实际工作相结合，提高学生的实际工作能力和创新能力。
南大科院电气工程及其自动化课程设计，是针对电气工程及其自动化专业的学生进行的一项实践性教学活动。
二、南大科院电气工程及其自动化专业简介南大科院电气工程及其自动化专业，主要培养具备电气工程和自动化技术方面的基本理论和专业知识，能在电气工程和自动化领域从事设计、制造、运行、管理等方面的高级工程技术人才。
三、课程设计的目标和意义课程设计的目标是通过实际操作，使学生掌握电气工程及其自动化专业的基本技能，提高学生的实践能力和创新能力。
课程设计的意义在于，它是连接学校与社会的桥梁，有助于学生了解社会需求，提升自身能力。
四、课程设计的主要内容课程设计的主要内容包括电气工程及其自动化专业的基本理论、专业知识和实践技能。
具体来说，包括电气设备的设计与选型、电气系统的运行与维护、自动化控制系统的设计与应用等。
五、课程设计的实施步骤课程设计的实施步骤主要包括：确定设计题目、制定设计方案、进行设计计算、编写设计报告、进行设计答辩等。
六、课程设计的评价标准课程设计的评价标准主要包括设计方案的合理性、设计计算的准确性、设计报告的完整性和设计答辩的表现力等。
七、课程设计的成果展示课程设计的成果主要体现在设计报告和设计答辩上。
电气课程设计题目一、教学目标本章节的教学目标旨在让学生掌握电气学科的基本知识和技能，培养他们对电气工程的兴趣和热情。
具体目标如下：1.知识目标：学生能够了解电气工程的基本概念、原理和应用，如电路、电器、电力系统等。
2.技能目标：学生能够运用所学知识分析和解决电气工程问题，如电路分析、设备选型、系统设计等。
3.情感态度价值观目标：学生能够认识电气工程在现代社会中的重要性，培养对电气工程的关注和责任感。
二、教学内容本章节的教学内容主要包括电气工程的基本概念、电路分析、电器设备、电力系统等方面。
具体安排如下：1.电气工程的基本概念：介绍电气工程的定义、发展历程和应用领域。
2.电路分析：讲解电路的基本元件、电路定律和分析方法，如欧姆定律、基尔霍夫定律等。
3.电器设备：介绍常见电器设备的工作原理、结构和应用，如变压器、电动机、继电器等。
4.电力系统：讲解电力系统的组成、运行原理和设计方法，如发电、输电、配电等。
三、教学方法为了提高教学效果，本章节将采用多种教学方法相结合的方式进行教学。
具体方法如下：1.讲授法：讲解电气工程的基本概念、原理和应用。
2.讨论法：学生就电气工程相关问题进行讨论，提高他们的思考和表达能力。
3.案例分析法：分析实际案例，让学生了解电气工程在实际应用中的方法和技巧。
4.实验法：安排实验课程，让学生动手操作，加深对电气工程的理解和掌握。
四、教学资源为了支持教学内容和教学方法的实施，本章节将充分利用以下教学资源：1.教材：选用权威、实用的电气工程教材，为学生提供系统、全面的学习资料。
2.参考书：推荐学生阅读相关参考书籍，丰富他们的知识储备。
3.多媒体资料：利用PPT、视频等多媒体资料，生动展示电气工程的相关内容。
4.实验设备：准备实验设备，让学生在实验课程中亲身体验电气工程的实践操作。
五、教学评估本章节的教学评估将采用多元化评价方式，全面客观地反映学生的学习成果。
具体评估方式如下：1.平时表现：通过课堂参与、提问、小组讨论等环节，评价学生的学习态度和积极性。

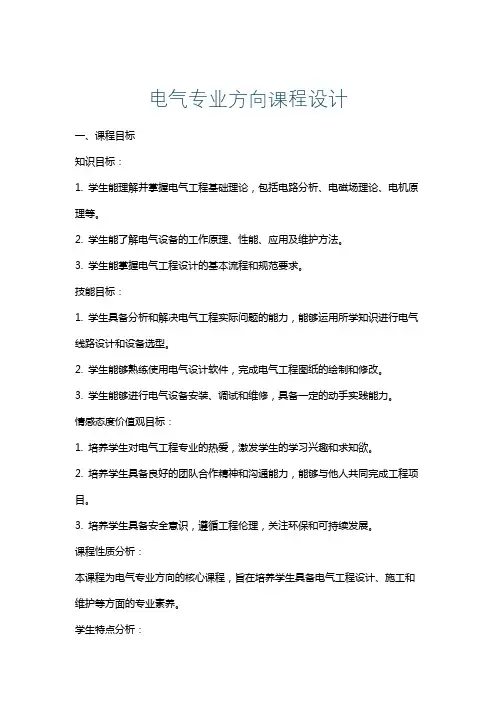

电气专业方向课程设计一、课程目标知识目标：1. 学生能理解并掌握电气工程基础理论，包括电路分析、电磁场理论、电机原理等。
2. 学生能了解电气设备的工作原理、性能、应用及维护方法。
3. 学生能掌握电气工程设计的基本流程和规范要求。
技能目标：1. 学生具备分析和解决电气工程实际问题的能力，能够运用所学知识进行电气线路设计和设备选型。
2. 学生能够熟练使用电气设计软件，完成电气工程图纸的绘制和修改。
3. 学生能够进行电气设备安装、调试和维修，具备一定的动手实践能力。
情感态度价值观目标：1. 培养学生对电气工程专业的热爱，激发学生的学习兴趣和求知欲。
2. 培养学生具备良好的团队合作精神和沟通能力，能够与他人共同完成工程项目。
3. 培养学生具备安全意识，遵循工程伦理，关注环保和可持续发展。
课程性质分析：本课程为电气专业方向的核心课程，旨在培养学生具备电气工程设计、施工和维护等方面的专业素养。
学生特点分析：学生具备一定的电气基础知识，具有较强的学习能力和动手能力，对电气工程有较高的兴趣。
教学要求：1. 结合实际案例，注重理论与实践相结合，提高学生的实际操作能力。
2. 创设互动式教学环境，引导学生主动参与，培养其独立思考和解决问题的能力。
3. 强化实践环节，增加实验、实习等教学活动，提高学生的实际工程经验。
二、教学内容1. 电路分析与设计：包括电路基本定律、电路元件、交流电路分析、滤波器设计等，参考教材相关章节，安排8学时。
2. 电磁场理论：涉及电磁场基本方程、静态电磁场分析、电磁波传播等，参考教材相关章节，安排6学时。
3. 电机原理与应用：包括电机的基本结构、工作原理、特性分析、选型与应用，参考教材相关章节，安排10学时。
4. 电气设备与维护：涵盖常用电气设备的工作原理、性能参数、维护方法等，参考教材相关章节，安排6学时。
5. 电气工程设计：介绍电气工程设计的基本流程、规范要求、图纸绘制等，结合实际案例进行分析，安排8学时。
电气专业综合课程设计一、课程目标知识目标：1. 理解并掌握电气专业基础知识，如电路分析、电力电子技术、电机控制等；2. 了解电气工程领域的现状与发展趋势，掌握行业相关标准与规范；3. 能够运用所学知识对电气系统进行设计、分析和优化。
技能目标：1. 培养学生运用电气CAD软件进行电气图纸绘制的能力；2. 培养学生运用仿真软件对电气系统进行模拟和调试的能力；3. 培养学生实际操作电气设备，进行故障排查和维修的能力。
情感态度价值观目标：1. 培养学生热爱电气专业，树立从事电气工程相关工作的职业理想；2. 培养学生具有团队合作精神，学会与他人共同解决问题；3. 培养学生具备良好的职业道德，遵循工程伦理，关注环境保护。
课程性质：本课程为电气专业综合实践课程，旨在培养学生综合运用所学知识解决实际问题的能力。
学生特点：学生具备一定的电气专业基础知识，具有较强的动手能力和求知欲。
教学要求：结合学生特点，注重理论与实践相结合，充分调动学生的主动性和创造性，提高学生的综合素养。
通过课程学习，使学生在知识、技能和情感态度价值观方面均取得具体的学习成果。
1. 电路分析与设计：包括电路元件、基本电路分析方法、电路设计原则等，结合教材相关章节，进行理论讲解和实践操作。
- 教材章节：第一章 电路基础、第二章 电路分析方法- 内容安排：讲解电路元件、电路定律，进行实际电路分析与设计案例教学。
2. 电力电子技术：涵盖电力电子器件、电力电子变换器及其应用，结合教材章节，进行原理讲解和设备操作。
- 教材章节：第三章 电力电子技术- 内容安排：介绍电力电子器件、电路拓扑，分析实际应用案例。
3. 电机控制技术：包括电机原理、控制策略及其应用，结合教材相关章节，进行理论与实践相结合的教学。
- 教材章节：第四章 电机与电机控制- 内容安排：讲解电机原理、控制方法，进行电机控制系统实践操作。
4. 电气设备与系统设计：涉及电气设备选型、电气系统设计方法及注意事项，结合教材章节，开展设计实践。
中南大学电气工程基础课程设计中南大学电气工程基础课程设计是计算机科学与技术学院的一门必修课程，主要涉及电磁学、电路学、信号与系统、数字信号处理以及自动控制等多个方面的知识。
本文主要介绍这门课程设计的背景、内容、教学方法以及对学生的影响等方面。
一、背景电气工程基础课程设计旨在培养学生对电气基础知识的深入理解和应用能力，帮助学生了解电气工程学科的基本概念和原理，以及掌握电路系统的设计、分析和优化方法。
通过这门课程设计，学生可以进一步了解电气工程在工业、医疗、航空、通信等领域的应用，为日后的学习和工作打下坚实的基础。
二、内容这门课程设计主要涉及以下几个方面的内容：1.电磁学：涉及静电场、静磁场、电磁波等基本概念和原理，并介绍电磁场的作用和应用。
2.电路学：介绍电路中各种元件的特性和模型，以及电路的基本定理和分析方法，包括电路图、等效电路、诺顿定理等。
3.信号与系统：涉及信号的特性和分类，信号的采样和重构、滤波等基本概念和处理方法，以及系统的基本模型和特性。
4.数字信号处理：介绍数字信号的特性和处理方法，包括信号的量化、编码、离散傅里叶变换、数字滤波等。
5.自动控制：介绍控制系统的基本模型和特性，以及闭环控制和开环控制的原理和应用。
三、教学方法电气工程基础课程设计采用理论教学与实践操作相结合的教学方法，通过讲授、实践操作和课程设计等多种方式来帮助学生理解和掌握相关知识和技能。
1.讲授：通过演讲、讲解、PPT等多种形式讲授基础知识和原理，使学生掌握电气工程基础科学概念、基本理论和分析方法。
2.实践操作：通过实验操作，让学生掌握电路和系统的设计、测量、分析和优化方法，以及数字信号处理、自动控制等方面的技能。
3.课程设计：通过小组形式进行独立设计，让学生主动学习、动手实践、团队协作，从而进一步提高其电气工程学科素养和应用能力。
四、学生影响这门课程的学习对学生有很大的影响，可以为学生的职业生涯奠定坚实的基础。
通过学习，学生可以：1.深入了解电气工程学科的基本概念和原理，从而为今后深入学习专业课程打下坚实基础。

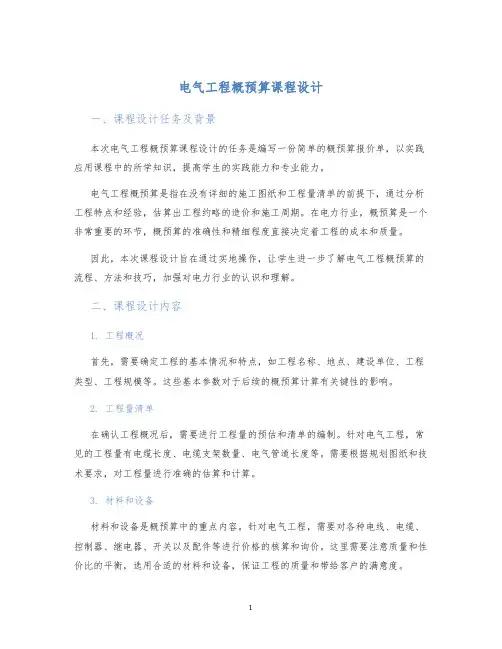

电气工程概预算课程设计一、课程设计任务及背景本次电气工程概预算课程设计的任务是编写一份简单的概预算报价单，以实践应用课程中的所学知识，提高学生的实践能力和专业能力。
电气工程概预算是指在没有详细的施工图纸和工程量清单的前提下，通过分析工程特点和经验，估算出工程约略的造价和施工周期。
在电力行业，概预算是一个非常重要的环节，概预算的准确性和精细程度直接决定着工程的成本和质量。
因此，本次课程设计旨在通过实地操作，让学生进一步了解电气工程概预算的流程、方法和技巧，加强对电力行业的认识和理解。
二、课程设计内容1. 工程概况首先，需要确定工程的基本情况和特点，如工程名称、地点、建设单位、工程类型、工程规模等。
这些基本参数对于后续的概预算计算有关键性的影响。
2. 工程量清单在确认工程概况后，需要进行工程量的预估和清单的编制。
针对电气工程，常见的工程量有电缆长度、电缆支架数量、电气管道长度等。
需要根据规划图纸和技术要求，对工程量进行准确的估算和计算。
3. 材料和设备材料和设备是概预算中的重点内容。
针对电气工程，需要对各种电线、电缆、控制器、继电器、开关以及配件等进行价格的核算和询价。
这里需要注意质量和性价比的平衡，选用合适的材料和设备，保证工程的质量和带给客户的满意度。
4. 施工费用施工费用是指工程进入现场施工后所产生的人工、材料、设备等费用。
这里需要对各种施工费用进行逐项计算。
其中劳务费、机械费等是主要的费用。
需要注意劳务和机械的利用率，合理配置，减少浪费。
5. 其他费用除了工程量、材料、设备和施工费以外，还需要考虑其他费用，如水电费、交通费、税费、食宿费等。
在实际应用中，这些费用往往被忽略，导致最终的概预算与实际情况存在较大的出入。
因此，在本次课程设计中，需要对这些费用进行全面的计算和估算。
6. 预算结果最后，将上述各项费用进行汇总，得出预算结果。
需要对预算结果进行合理的解释和说明，以便让客户对预算结果进行理解和接受。
电气工程基础课程设计题目：110kV降压变电站电气系统初步设计学生姓名：林俊杰专业：电气工程及其自动化班级：电气0906班学号：200911914指导教师：罗毅目录变电站电气系统课程设计说明书一、概述1、设计目的————————————————————————————2、设计内容3、设计要求二、设计基础资料1、待建变电站的建设规模2、电力系统与待建变电站的连接情况3、待建变电站负荷三、主变压器与主接线设计1、各电压等级的合计负载及类型2、主变压器的选择四、短路电流计算1、基准值的选择2、一、概述1、设计目的（1）复习和巩固《电气工程基础》课程所学知识。
（2）培养和分析解决电力系统问题的能力。
（3）学习和掌握变电所电气部分设计的基本原理和设计方法。
2、设计内容本课程设计只作电气系统的初步设计，不作施工设计和土建设计。
（1）主变压器选择：根据负荷主变压器的容量、型式、电压等级等。
（2）电气主接线设计：可靠性、经济性和灵活性。
（3）短路电流计算：电力系统侧按无限大容量系统供电处理；用于设备选择时，按变电所最终规模考虑；用于保护整定计算时，按本期工程考虑；举例列出某点短路电流的详细计算过程，列表给出各点的短路电流计算结果S k、I”、I∞、I sh、T eq（其余点的详细计算过程在附录中列出）。
（4）选择主要电气设备：断路器、隔离开关、母线及支撑绝缘子、限流电抗器、电流互感器、电压互感器、高压熔断器、消弧线圈。
每类设备举例列出一种设备的详细选择过程，列表对比给出选出的所有设备的参数及使用条件。
（5）编写“××变电所电气部分设计”说明书，绘制电气主接线图（＃2图纸）3、设计要求（1）通过经济技术比较，确定电气主接线；（2）短路电流计算；（3）主变压器选择；（4）断路器和隔离开关选择；（5）导线（母线及出线）选择；（6）限流电抗器的选择（必要时）。
（7）完成上述设计的最低要求；（8）选择电压互感器；（9）选择电流互感器；（10）选择高压熔断器（必要时）；（11）选择支持绝缘子和穿墙套管；（12）选择消弧线圈（必要时）；（13）选择避雷器。
《电气工程基础》课程设计目录一、设计内容 (3)二、原始资料 (3)三、接入系统设计 (4)3.1选择水轮机型号 (4)3.2线路电压等级选择 (4)3.3导线类型选择 (5)3.4按照经济电流密度选择导线截面积 (5)3.5输电线路选择及校验 (5)3.5.1电晕校验 (5)3.5.2发热校验 (5)3.5.3电压损耗校验 (6)四、地方用户供电方案 (6)4.1回路数选择 (6)4.2线路电压等级选择 (6)4.2.1用户最大电能 (6)4.2.2考虑5年发展 (6)4.3导线类型选择 (7)4.4按照经济电流密度选择导线截面积 (7)4.5输电线路选择及校验 (7)4.5.1电晕校验 (7)4.5.2发热校验 (7)4.5.3电压损耗校验 (8)五、发电厂主变压器选择 (8)5.1可行性方案一 (8)5.2可行性方案二 (9)六、主变方案的经济比较 (11)6.1综合投资计算 (11)6.2年运行费U的计算 (11)6.2.1设备折旧费U1 (11)6.2.2维修费U2 (11)6.2.3年电能损耗费计算 (12)6.3方案的经济比较 (13)七、短路计算 (14)7.1计算各设备参数，绘制系统的等值网络 (14)7.2网络化简 (15)7.3计算各短路点的电流周期分量 (16)7.3.1短路点1（220KV） (16)7.3.2短路点2（110KV） (17)7.3.3短路点3（13.8KV） (19)八、高压电气设备选择 (21)8.1断路器与隔离开关的选择 (21)8.1.1 220KV高压侧 (21)8.1.2 110KV中压侧 (21)8.1.3 13.8KV发电机出口处 (22)8.2电压互感器的选择 (22)8.3电流互感器的选择 (23)8.3.1 220kV电流互感器的选择 (23)8.3.2 110kV电流互感器的选择 (23)8.3.3 13.8kV电流互感器的选择 (23)一、设计内容1、据待建水电站在系统中的地位、作用、运行方式和输送功率、距离，选择技术上满足要求的水电站与系统连接输电线路的回路数、电压等级、导线规格。
电气工程创新课程设计一、课程目标知识目标：1. 学生能理解电气工程的基本原理，掌握电路分析、电机原理、电力电子技术等核心知识点。
2. 学生能了解电气工程领域的前沿技术，如新能源、智能电网、电动汽车等，并理解其在社会发展中的应用。
3. 学生能运用所学的电气工程知识，分析并解决实际问题。
技能目标：1. 学生具备设计简单电气工程系统的能力，能使用相关软件进行电路仿真和优化。
2. 学生能够运用创新思维方法，提出电气工程领域的创新设计方案，并进行初步验证。
3. 学生能够熟练查阅电气工程领域的文献资料，进行技术调研和分析。
情感态度价值观目标：1. 培养学生对电气工程学科的兴趣，激发他们探索科学技术的热情。
2. 培养学生的团队合作精神，使他们能够在项目实践中互相协作、共同进步。
3. 培养学生的创新意识，使他们具备敢于挑战传统、勇于尝试新方法的品质。
4. 强化学生的社会责任感，使他们关注电气工程领域的技术发展对社会和环境的影响，培养可持续发展观念。
本课程结合电气工程学科特点、学生年级特点和教学要求，旨在通过理论教学与实践操作相结合的方式，提高学生的专业知识水平和实际操作能力，培养具备创新精神和实践能力的电气工程人才。
通过本课程的学习，学生将能够达到上述课程目标，为未来的学术研究或职业发展打下坚实基础。
二、教学内容本课程教学内容主要包括以下几部分：1. 电气工程基础理论：涵盖电路分析、电机原理、电力电子技术等核心知识点。
参考教材相关章节，通过讲解和案例分析，使学生掌握基本概念、原理和方法。
2. 电气工程前沿技术：介绍新能源、智能电网、电动汽车等领域的最新发展。
结合教材内容，引导学生了解技术发展趋势及其在实际应用中的作用。
3. 电气工程系统设计：教授学生如何运用所学知识进行电气工程系统的设计与优化。
以教材为基础，结合实际案例，指导学生完成设计任务。
4. 创新设计方法与实践：教授创新思维方法，引导学生提出电气工程领域的创新设计方案。
电气工程基础课程设计电气工程基础课程设计是电气工程专业学生必修的一门基础课程，旨在培养学生的电气工程基础理论知识和实践技能。
本文将从设计的目的、内容、步骤和意义等方面进行阐述。
电气工程基础课程设计的目的是通过实际操作和实践项目，巩固和应用所学的电气工程基础理论知识，培养学生分析和解决实际问题的能力。
通过课程设计，学生可以深入理解电气工程的基本原理和技术，提高实际动手能力和创新思维。
电气工程基础课程设计的内容通常包括电路实验、电路设计、电力系统仿真等。
电路实验是课程设计的重要部分，通过搭建电路、测量电流和电压等参数，学生可以直观地感受到电路中电流、电压的变化规律，掌握电路分析的基本方法。
电路设计是培养学生动手实践能力的重要环节，学生需要根据给定的电路要求，设计合适的电路结构和参数，实现特定功能。
电力系统仿真是利用计算机软件模拟电力系统运行情况，通过仿真实验，学生可以了解电力系统的运行原理和特点，培养分析和解决电力系统问题的能力。
接下来，电气工程基础课程设计的步骤一般包括问题分析、方案设计、实施和测试、结果分析和总结等。
在问题分析阶段，学生需要仔细分析所给出的问题要求，明确设计目标和限制条件。
在方案设计阶段，学生需要根据问题要求，制定合理的设计方案，包括电路结构设计、参数计算等。
在实施和测试阶段，学生需要按照设计方案，搭建电路、进行仿真实验或实际测试，获取相关数据。
在结果分析和总结阶段，学生需要对实验结果进行分析，总结实验经验和教训，提出改进意见和建议。
电气工程基础课程设计的意义在于提高学生的实践能力、创新能力和团队合作精神。
通过课程设计，学生可以将所学的理论知识应用于实际问题解决中，培养解决实际问题的能力。
同时，课程设计还能激发学生的创新思维，鼓励他们提出新的设计方案和解决方法。
此外，课程设计通常是以小组形式进行，可以培养学生的团队合作精神和沟通能力。
电气工程基础课程设计是电气工程专业学生必修的一门重要课程，通过实践和项目设计，培养学生的实践能力、创新能力和团队合作精神。
电气工程课程设计matlab一、教学目标本节课的教学目标是使学生掌握电气工程领域中常用的仿真工具MATLAB的基本使用方法，通过实际操作，学会利用MATLAB进行电气系统的仿真分析。
具体目标如下：1.理解MATLAB的基本功能和操作方法。
2.掌握MATLAB在电气工程中的应用领域和基本原理。
3.能够熟练使用MATLAB进行电气系统的仿真分析。
4.能够利用MATLAB解决实际电气工程问题。
情感态度价值观目标：1.培养学生的创新意识和实践能力，提高他们对电气工程学科的兴趣。
2.培养学生团队合作精神，提高他们解决实际问题的能力。
二、教学内容本节课的教学内容主要包括以下几个部分：1.MATLAB概述：介绍MATLAB的发展历程、功能特点和应用领域。
2.MATLAB基本操作：讲解MATLAB的界面布局、命令语法、数据类型和运算方法。
3.电气系统仿真：介绍电气系统仿真的基本原理和方法，讲解MATLAB在电气系统仿真中的应用。
4.实际案例分析：分析实际电气工程问题，利用MATLAB进行仿真分析和解决方案的探讨。
三、教学方法为了提高教学效果，本节课将采用多种教学方法相结合的方式进行：1.讲授法：讲解MATLAB的基本功能、操作方法和电气系统仿真的原理。
2.案例分析法：分析实际电气工程问题，引导学生利用MATLAB进行仿真分析和解决问题。
3.实验法：学生进行上机实验，动手操作MATLAB进行电气系统仿真。
4.讨论法：鼓励学生积极参与课堂讨论，分享自己的学习心得和解决问题的方法。
四、教学资源为了保证教学效果，本节课将采用以下教学资源：1.教材：选用《电气工程与MATLAB》作为主要教材，系统讲解电气工程领域中MATLAB的应用。
2.多媒体资料：制作PPT课件，生动展示MATLAB的基本操作和电气系统仿真的实例。
3.实验设备：为学生提供计算机和MATLAB软件，进行实际操作演练。
4.网络资源：推荐学生访问相关，了解MATLAB的最新动态和电气工程领域的应用案例。
《电气工程电子电路创新设计》课程设计报告一、课程设计目的与任务本课程是电气工程及其自动化专业的课程设计。
本课程设计目的是通过讲课示例、上机实验、电路设计和调试使学生掌握Altium Designer软件的使用，通过自己设计电路、绘制电路和调试电路完成课程设计，了解电路设计的思路和步骤。
主要目的和任务：(1) 了解电子电路及电路板设计基本方法、步骤及设计原则；(2) 通过完成一个电子电路的设计训练，初步具有电路板设计的能力，为今后实际工作打下实践基础。
(3)培养查阅书籍、参考资料、产品手册、工具书的能力；上网查寻有用信息的能力；电子电路及电路板设计的能力，培养和提高解决实际工程技术问题的能力和创造能力。
二、课程设计题目从给出的四个题目中任选一题，按要求完成电路设计和电路调试。
也可自选难度不低于范例的电路自己独立完成。
要求提供电路设计原理图、PCB图、原理图说明、调试过程和调试结果。
题目1：波形发生器使用题目指定的555芯片和一片通用四运放324芯片或两片LM358（双运放），设计制作一个频率可变的同时输出脉冲波、锯齿波（三角波）、正弦波Ⅰ、正弦波Ⅰ的波形产生电路。
在报告中给出设计方案、详细电路图和现场自测数据波形，设计制作要求如下：（1）同时四通道输出、每通道输出脉冲波、锯齿波（三角波）、正弦波Ⅰ、正弦波Ⅰ中的一种波形，每通道输出的负载电阻均为1k欧姆。
（2）四种波形的频率关系为1：1：1：3（3次谐波）：脉冲波、锯齿波（三角波）、正弦波Ⅰ输出频率范围为8kHz—10kHz，输出电压幅度峰峰值为1V；正弦波Ⅰ输出频率范围为24kHz—30kHz，输出电压幅度峰峰值为9V；脉冲波、锯齿波和正弦波输出波形应无明显失真（使用示波器测量时）。
频率误差不大于10%；通带内输出电压幅度峰峰值误差不大于5%。
脉冲波占空比可调整。
（3）电源只能选用+10V 单电源，由稳压电源供给。
不得使用额外电源。
（4）要求预留脉冲波（三角波）、锯齿波、正弦波Ⅰ、正弦波Ⅰ和电源的测试端子。
电气工程综合课程设计
上海电力学院
已知图一所示的110kV电力网，其线路和变压器技术参数如表一和表二所示。
a
V=
d
kV
4
图一. 110kV电力网接线示意图
表一. 110kV电力网中各线路技术参数
设计要求：
1.选取变压器的不同模型，做出多电压等级的电力网等值电路。
（包括①将所有参数归算
至110kV侧的等值电路；②含磁耦合关系(含理想变压器)的等值电路；③含非标准变比*
k变压器的等值电路。
）
2.在不同模型下，完成多电压等级电力网络潮流分布计算，并要求通过计算过程和计算过
程的比较，理解不同等值电路下潮流计算和分析方法。
(1)等值电路的求取 首先求系统的一些参数
Ω+=⨯+=+=47.2961.1570)421.0223.0(111j j jX R Z L L L Ω+=⨯+=+=088.2338.16)348.0223.0(112j j jX R Z L L L
Ω=⨯⨯=⨯∆=146.310200001101041032
23
22
1N
N k T S V P R Ω=⨯=⨯⨯=525.6320
110105.010100%23
2
1N N S T S V V X
Ω+=+=525.63146.3111j jX R Z T T T S V P G N
T 6220110273.211010005
.27100-⨯=⨯=∆=
S V S I B N N T 5
32
320110488.110110
200001009.010100%---⨯=⨯⨯=⨯⨯=
S j jB G Y T T T 5611110488.110273.2--⨯+⨯=+=
Ω=⨯⨯=⨯∆=679.3103151065.3103
2
2322
2N
N k T S V P R Ω=⨯=⨯⨯=7.12315
.01004.010100%23
2
2
N N S T S V V X Ω+=+=7.12679.3222j jX R Z T T T S V P G N
T 6
2202107.610100067.0100-⨯=⨯=∆=
S V S I B N N T 52
320210465.310
315.01001.110100%--⨯=⨯=⨯⨯=
S j jB G Y T T T 5622210465.3107.6--⨯+⨯=+=
（a ）全部折算到110KV 侧：
Ω
+=⨯+=⨯=16.22985.146)5
.10110()088.2338.1(22
12'2j j k Z Z T L L
Ω
+=⨯+=⨯=83.139377.403)5
.10110()7.12679.3(22
12'2j j k Z Z T T T S
j j k Y Y T T T 72562
12'210)157.361.0()5
.10110/()10465.3107.6(/---⨯-=⨯+⨯== 所有参数归算到110kv 等值电路如图1-1所示：
a
B
B
Z L2'
图1-1
（b ）含理想变压器的等值电路：
理想变压器是指无损耗、无漏磁、无需励磁电流的变压器，所以变压器的励磁支
路可以忽略，且不需要折算。
含理想变压器的等值电路如图1-2所示：
a
B B
K T1:1
K T2:1
图1-2
(c)含非标准变比*k 变压器的等值电路。
选MVA S B 100= KV V B 115=I KV V B 5.10=I I KV V B 4.0=I I I
96.05.10/1155
.10/110*1==T K
95.04
.0/5.104.0/10*2==T K 23.0118.0115100
)47.2961.15(/221*
1j j S V Z Z B B L L +=⨯+=⎪⎪⎭⎫ ⎝⎛= 894.1214.15.10100)088.2338.1(/222*
2j j S V Z Z B B L L +=⨯+=⎪⎪⎭⎫ ⎝⎛= 48.00238.0115100)525.63146.3(/221*
1j j S V Z Z B B T T +=⨯+=⎪⎪⎭
⎫ ⎝⎛=
152.1337.35.10100
)7.12679.3(/221*
2j j S V Z Z B B T T +=⨯+=⎪⎪⎭
⎫ ⎝⎛= 含非标准变比*k 变压器的等值电路如图1-3所示：
a
B*B*
K T1*:1
K T2*:1
图1-3
（2）潮流计算
通过对三种等值电路模型的潮流计算，可以看出：
归算法，可以省去变压器，运算精度也比较高，但是数字较大，计算量大；含理想变压器的等值模型，由于忽略了励磁支路，所以减少了不少计算量，但模型中含有变压器，需要变换较复杂；含非标准变比的模型，因为使用了标幺值，所以计算方便，但由于误差的传播，在低压段计算出来的电压值误差大，需要修正。
