电气工程基础课程设计任务书

青岛理工大学琴岛学院课程设计任务书专业：电气工程及其自动化院系：机电工程系2010年11月一、实习目的本实习课为理、工科部分专业公共基础必修课。

学生在修完电工电子技术基础理论知识之后，通过课程设计，使学生建立起电子技术在实际生活中应用的概念和工程意识，培养和提高理论与实践相结合、分析和解决问题的能力、动手实践的能力，为后续课程的学习和思维、引向工程应用和创新打下基础。

课程设计是电气工程及其自动化专业教学过程中的一个重要实践环节。

通过课程设计使学生熟悉常用电子元件的规格、性能及选用方法；掌握锡焊技术，熟悉电子设备的安装工艺和电子产品的制作等；通过课程设计还应使学生掌握模拟电子电路和数字电子电路的安装调试技术，具备选择和使用常用中小规模集成电路的知识，并掌握一定的电子电路检测技术。

二、实习要求1、学习电子工艺知识，识别与检测元器件，了解常用电子元器件的规格、性能和选用。

2、掌握锡焊技术，了解电子设备的安装接线工艺和电子产品的制作。

3、熟悉集成运算放大电路、集成稳压电源、常用集成门电路、集成译码器、数据选择器、集成触发器、集成计数器、集成单稳态电路、定时器等的功能及使用。

4、掌握电路的装配与焊接技术。

5、掌握电路的调试与检测技术。

6、验收时超声波测距仪应具有良好的抗震性能与控制效果。

三、实习材料及工具1、超声波测距基本元器件2、超声波测距PCB电路图3、电烙铁、烙铁架4、焊锡、松香5、平口、花口螺丝刀，钳子6、插排、万用表、示波器7、焊接说明书四、实习参阅资料1、教材《模拟电子技术》、《数字电子技术》2、超声波测距参考资料3、参考资料《电子制作实训》五、实习时间安排2010/2011第一学期第17周周一上午：学习<<实习指导书>>，了解实习要求和基本内容，并进行分组，下发实习工具。

周一下午：学习电子工艺知识，掌握实习电路的工作原理及工作过程，识别与检测元器件。

周二至周四上午：学习手工焊接技术，掌握正确的手工焊接方法，进行超声波测距仪的焊接。

课程设计任务书1、题目:220kV 变电所电气部分及线路过电流保护设计2、系统接线图:3、原始资料 :为满足某地区经济发展和人民生活对电力的需要,经系统规划设计论证,新建一座 220kV 变电所,变电所与系统连接情况如上图所示。

3.1 建设规模3.1.1 本所安装 2台 120MV A 主变压器。

3.1.2 电压等级 220/110/10kV3.1.3 各电压侧出线回路数 220kV 本期 4回最终 4回110kV 本期 5回最终 6回10kV 本期 12回最终 16回3.2 各侧负荷情况110kV 侧有 2回出线供给远方大型冶炼厂, 其容量为 80MV A ; 其他作为地区变电所进线, 其最小负荷与最大负荷之比为 0.6, 最大负荷容量为 30MV A 。

10kV 总负荷为 60MV A ,Ⅰ、Ⅱ类负荷用户占 70%;最大一回出线负荷B 2×20MV AD为 6MV A ,最小负荷与最大负荷之比为 0.65。

3.3 各侧功率因数ϕcos 与最大负荷利用小时数 max T 分别为220kV 侧ϕc o s=0.9 max T =4800小时 /年 110kV 侧ϕc o s=0.85 max T =4200小时 /年 10kV 侧ϕc o s=0.8 max T =4500小时 /年 3.4 系统阻抗220kV 侧电源近似为无限大电源系统, 以 100MV A 为基准容量, 归算至本所220kV 母线阻抗为 0.021; 110kV 侧电源容量为 800MV A (学号为单数为火电系统,双数为水电系统 ,以 100MV A 为基准容量,归算至本所 110kV 母线阻抗为 0.12。

3.5 调压要求:经规划计算认为本所 220kV 侧母线电压波动较大,宜采用带负荷调压变压器, 10kV 留 2回出线为本所无功补偿用。

3.6 气象条件:该地区最热月平均气温为 28℃,年平均气温 16℃,绝对最高气温40℃,土壤最热月平均气温 18℃,风速为 25m/s,微风风速小于 5m/s。

电气课程设计任务书一、课程目标知识目标：1. 让学生掌握电路的基本原理，理解并能够运用欧姆定律、基尔霍夫电压定律等基本电路分析方法。

2. 使学生了解常见电气元件的原理、功能及其在电路中的应用，如电阻、电容、电感等。

3. 引导学生理解并掌握电气设备的安装、调试与维护方法。

技能目标：1. 培养学生具备独立设计简单电路的能力，能运用所学知识解决实际电路问题。

2. 提高学生实际操作电气设备的能力，能够正确使用仪器、仪表进行测量与调试。

3. 培养学生团队协作能力，能够与他人共同完成复杂电路的设计与搭建。

情感态度价值观目标：1. 培养学生对电气工程领域的兴趣，激发学习热情，形成积极的学习态度。

2. 培养学生严谨、细致的科学精神，注重实践与创新，养成良好的学习习惯。

3. 引导学生关注电气技术在生活中的应用，认识到电气技术对社会发展的重要性，树立正确的价值观。

课程性质分析：本课程为电气工程领域的基础课程，旨在让学生掌握基本电路原理、电气元件及其应用，培养实际操作能力。

学生特点分析：学生处于初中阶段，对电气知识有一定的基础，好奇心强，喜欢动手实践，但理论知识相对薄弱。

教学要求：1. 注重理论与实践相结合，强调实际操作能力的培养。

2. 采用启发式教学，引导学生主动探究，激发学习兴趣。

3. 关注学生个体差异，因材施教，使每个学生都能在课程中收获成长。

二、教学内容1. 电路基本原理：包括电流、电压、电阻的概念，欧姆定律及其应用，电路的串联与并联特性。

教材章节：第一章 电路基础2. 电气元件：介绍电阻、电容、电感等常见元件的工作原理、分类及其在电路中的应用。

教材章节：第二章 电气元件3. 基本电路分析方法：包括节点电压法、网孔电流法、基尔霍夫定律等。

教材章节：第三章 电路分析方法4. 电路设计与搭建：培养学生设计简单电路的能力，进行实际操作，学会使用仪器、仪表进行测量与调试。

教材章节：第四章 电路设计与实践5. 电气设备安装、调试与维护：介绍电气设备的安装、调试方法，常见故障分析与维护技巧。

课程设计(论文）题目 110KV变电所一次部分设计学院名称电气工程学院指导教师职称讲师班级电力113班学号学生姓名2014年 6月 30日电气工程基础设计任务书一、设计内容要求设计110KV变电所(B所）的电气部分二、原始资料1供设计的变电所有A、B、C三个,各自的地理位置和系统发电机、变压器相关数据如附图1所示.附图1 各变电所的地理位置2各变电所的10kV低压负荷分别为P a=500kW，P b=300kW，P c=200kW.3各变电所典型负荷曲线有两种,分别如附图2（a）和附图2（b）所示。

4110kV输电线路l1、l2、l3、l4的长度各不相同，电抗均按0。

4Ω/km计.5每位同学设计的原始数据，除了P a=500kW,P b=300kW,P c=200kW之外，其它数据应根据自己所在班级的序号，在附表1中查找。

附图2 典型日负荷曲线附表1 每位同学设计原始数据查找表三、设计任务（1)设计本变电所的主变压器台数、容量、形式。

（2)设计高低压侧主接线方式。

(3）设计本变电所的所用电接线方式。

（4）计算短路电流。

(5）选择电气设备（包括断路器、隔离开关、互感器等）。

设计成果1.设计说明书一份 2。

计算书一分 3。

主接线图一份要求:上述3者按顺序装订成一册（简装，钉书针左边钉好3颗,勿用夹子夹)五、主要参考资料［1]姚春球。

发电厂电气部分。

北京:中国电力出版社:2004［2]电力工业部西北电力设计院.电力工程电气设备手册(第一册）.北京：中国电力出版社,1998 ［3]周问俊.电气设备实用手册.北京:中国水利水电出版社，1999［4]陈化钢。

企业供配电。

北京：中国水利水电出版社,2003。

9[5]电力专业相关教材和其它相关电气手册和规定摘要：本次设计为110kV降压变电站电气一次部分的初步设计，根据原始资料，以设计任务书和国家有关电力工程设计的规程、规范及规定为设计依据.变电站的设计在满足国家设计标准的基础上，尽量考虑当地的实际情况。

2010/2011学年第二学期发电厂电气部分课程设计任务书指导教师：王博赵栩张维俊班级：电气0841~4班地点：一教课程设计题目（范围）：降压变电所电气部分设计一、课程设计目的1、将所学过的课程进行一次较系统、较全面的总结；2、将所学的专业理论知识，较全面地应用于实践，用它解决实际问题，从而提高分析问题、解决问题的能力，并力争有所创新；3、初步掌握变电所电气部分的设计思想、步骤和方法，同时学会正确运用设计手册、设计规程、规范及有关技术资料，此外对编写设计文件等方面也得到了较好的锻炼。

二、课程设计内容（包括技术指标）1、设计题目（范围）:35~220kV降压变电所电气部分设计。

2、主要技术指标和要求:结合变电所设计技术规程及电力工程设计手册进行。

3、方案选择及工作原理:设计方案应满足供电可靠性、灵活性和经济性基本要求。

4、设计成果的要求：编写设计文件（说明书、计算书）时，应简要明了、条理清楚；图形、符号、线条等符合国家标准；课程设计成品装订成册。

5、原始资料：某新建变电所，位于平原地区，交通方便；年最高气温+31℃，最低气温-21℃；50年一遇10m 高最大风速11m/s，主导风向为北风；最大冻土层深度为111cm；导线覆冰按10mm计；最大负荷利用小时数3500h/a。

220kV侧：进线4回，系统电抗以100MV A为基准折算到220kV母线为0.081；66kV侧出线10回，最大综合负荷为200MW。

三、时间安排四、基本要求1、课程设计应在教师指导下独立完成设计任务，反对盲目抄袭现象。

2、确定变电所电气主接线的最佳方案（包括主变压器型式、容量的选择）学生接受设计任务后，应先根据任务书了解设计内容，积极的多方面查阅有关资料，综合运用所学理论知识，根据设计任务书提供的资料，结合电力工程设计手册、设计规程、规范等资料，找出可能的电气主接线方案。

经过初步的技术比较，去粗存精，选出你认为较好的2~3个方案，进行技术、经济论证，确定最佳方案。

课程设计任务书课题一专用镗孔机床的电气控制系统设计1．机床概况该设备用于大批且生产某零件的造孔与铰孔加工工序。

其加工精度与加工效率的要求均较高，宜采用专用设备。

机床主运动采用动力头，由三相异步电动机(Y100L-6，1.5kw)拖动，单向运转。

该设备能进行镗孔加工，当更换刀具和改变进给速度时，又能进行铰孔加工〔有镗孔与铰孔加工选择〕，加工动作流程如图7—11所示。

进给系统采用液压控制，为提高工效进给速度分快进与工进两种自动变换：液压系统中的油泵拖动电机为Y801-2型(750W、1.9A)，370w，由电磁阀(YV1一YV4)控制进给速度，其动作要求如表7—2所示。

为提高加工精度，主轴采用静压轴承，由Y801-2型电动机拖动高压油泵产生静压油膜。

2．设计要求1)主轴为单向运转，停车要求制动(采用能耗制动)。

2)主轴电机与静压电机的联锁要求是；先开静压电机，静压建立后(由油压继电器控制)才能起动主轴电机，而停机时，要求先停主轴电机．后停静压电机。

3)主轴加工操作，采用两地控制。

加工结束自动停止，手动快退至原位。

4)根据加工动作过程要求，设置镗孔加工及铰孔加工选择。

5)应有照明及工作状态显示。

6)有必要的电气保护和联锁。

3．设计任务1)设计并绘制电气原理图(继电器设计)，选择电器元件，编制元件目录表。

2）PLC设计，PC选择及I／O的分配，根据控制要求设计必要的硬件系统，绘制梯形图、编写程序。

3)编制设计说明、使用说明书与设计小结4)列出设计参考资料目录。

课程设计任务书课题二气流除尘机电气控制系统设计1．气流防尘机概况介绍(1)用途及工作原理气流除尘机是制革业中一种专用于皮革除尘的先进设备，皮革经过磨革工序后，要清除附着在皮革表面的皮屑微粒，除尘原理如图7—12所示，当皮革通过该机时，利用高速气流和吸尘装置即可清除附着在皮革两面的皮屑微粒，以满足下道喷浆工序的工艺要求。

这种先进的除尘工艺，取代了老式毛刷辊除尘的弊病，即由于静电附着效应，灰尘除不干净，使下道工序涂层质量难以保证。

《电气工程基础》课程设计任务书学年学期：2014-2015-1专业班级：12级电气工程及其自动化专业2班指导教师：田洪设计时间：2015.01.05-2014.01.09学时周数：1周一、设计目的对厦门理工学院集美校区进行配电系统设计：二、设计任务1.计算负荷需求（用电设备种类、功率及其数量，负荷等级）及其分布；说明：1）校内负荷点除了已经提供的以外，尚需补充工程训练中心（2）、艺术会堂（2）、实验酒店（1）、体育馆（1）、东区新建宿舍（2）、7号教学楼（2）、光电学院办公楼（2）；2）负荷调研中为不影响学校正常工作秩序，对负荷的调研做如下近似处理：a)实验楼以3号楼为基准，近似认为其他楼用电负荷与3号楼相同，；b)行政楼负荷近似处理为2倍的图书馆；c)其他未尽之处，允许适当简化，但应保证设计方案的有效性，并需说明简化处理的合理性；2.变电站设置、选址与变压器台数和容量的选择说明：1)应综合考虑变压器采购价格、变压器损耗、变压器经济运行、线路上的功率损耗、电压损耗、一二级负荷的供电持续性等因素；2)负荷点的相对位置、电源点（英春变电站）的位置、线路长度等地理数据用Google Earth/百度地图等进行测量，并在设计报告中做出简图加以说明；3.配置无功补偿装置说明：1）根据《供电营业规则》，100kV A以上的用户功率因数不低于0.9；2）各负荷点电压应满足《电能质量供电电压允许偏差》的要求；3）采用静电电容器进行无功补偿，制定配置方案（低压侧分散配置或高压侧集中配置）4.选择变电站接线方式并绘制主接线图，类似如图1所示图15.进行短路计算并进行设备选型，包括开关柜、线路选型，线路全部采用埋地电缆说明：根据《电气工程基础》教材和数据手册来进行选型。

补充说明：1.电源点是学校旁的英春变电站的10kV母线，采用双回路供电，供电干线采用LGJ-150架空线沿学校周边主干道布置（天马路、杏林湾路、理工路、海翔大道）；供电干线出口断路器开断容量为500MV A；2.校内设校级总开关站，各负荷中心均从总开关站取电；3.系统发生短路时，继电保护切除故障的时间在0.1s以内。

课程设计任务书1.110/35/10KV降压变电所电气部分设计一．设计资料：1．变电所与电力系统的连接方式：系统以一回110KV线路向变电所供电，变电所的35KV侧无电源。

系统参数：110KV系统最大运行方式：Xs1=Xs2=0.1717，X S0=0.6388系统最小运行方式：Xs1=Xs2=0.197，X S0=0.6557。

（S B=100MV A；U B=U A V）2．负荷资料：变电所建于县城郊区，当地主要负荷有机械、化工、食品、乡镇企业、城镇及农业用电，供电电压为10KV。

此外，距设计变电所30公里处有一35/10KV 降压变电所，主要供乡镇及农业用电负荷。

10KV及35KV负荷资料见表1和负荷曲线图2、负荷曲线图3。

对于Ⅰ、Ⅱ类负荷可由双回线或专用线供电；对Ⅰ类负荷，用户可自建备用电源。

3．所用负荷，按变电所最大负荷的0.5%计算。

4．最小运行方式：变电所一台变压器停运。

5．海拔高度、环境温度及其他资料：（1）海拔高度：1000米。

（2）最热月平均最高空气温度：28℃。

（3）年最高气温：37.3℃。

（4）年最低气温：-32℃。

（5）年平均气温：5.4℃。

（6）最热月地下0.8米处土壤平均温度20.1℃（7）土壤电阻率ρ=200欧·米。

（8）雷暴日：39.5日/年。

二．设计内容：1．设计变电所的主接线及所用电接线，选择主变压器的台数和容量。

2．短路电流计算。

3．选择导体及主要电气设备（110KV侧）1人，（35KV侧）1人，（10KV侧）1人。

三．设计要求：1．编写设计说明书一份。

2．编写短路计算说明书一份。

3．绘制电气主接线图一张（1#）。

四、参考资料1．《电力工程电气设计手册》-----水利电力出版社2．《发电厂课程设计参考资料》------华北电力学院3．《变电所电气设计》-------辽宁科学技术出版社4．《35—110KV变电所设计规范》----中国计划出版社表1：负荷资料表2.110/38.5/11kV降压变电所继电保护一．设计资料：技术参数：本变电所有两台三绕组变压器，仅110kV侧有电源，变电所接线见附图1。

电子技术课程设计任务书14电气工程及其自动化专业一、设计目的电子技术课程设计是配合课堂教学和实验教学的一个重要教学环节。

学生学完数字电子技术和模拟电子技术课程以后，通过电子电路设计可以帮助学生巩固有关的课程内容，提高自学能力和解决实际问题能力，锻炼独立思考和创新精神，有助于提高学生的素质。

二、设计时间和任务2016.6.20—7.1，第18-19周用二周时间，自己解决一个实际问题，基本掌握常用电子电路的一般设计方法，提高工程设计能力，为以后从事电子电路维修、设计研制电子产品打下基础。

第一周：选题，设计原理图，画PCB板，仿真调试通过，购买器件。

第二周：按照设计的图纸，焊接实物，并调试通过。

三、设计要求根据设计题目中提出的任务和要求，自己查阅有关参考资料（要求至少附有一篇英文文献资料），通过自己应用所学的电子技术等知识，进行预设计，用EWB或其它的仿真设计软件进行模拟调试，画出PCB板，经焊接调试，做出成品。

写出一份设计报告，并附有电路原理图。

1．设计报告——设计说明书(1)设计题目；(2)设计要求——技术指标；(3)内容摘要、关键词；(4)方案选择比较；(5)工作原理；(6)元件参数计算与选择；(7)仿真调试结果及PCB板；(8)焊接，调试，拍摄成品照片，显示功能；(9)设计体会；(10)中、英文参考文献资料。

2．设计电路原理图及PCB图四、设计课题设计课题经老师同意可自选一个合适课题，或由下列课题中选择。

课题1、多功能电子锁一、简要说明人们在日常生活中往往离不开锁。

除了常用的普通机械锁（例如弹子锁和弹簧锁）外，近几年来出现电子锁。

与前者相比，电子锁的主要缺点成本较高，而且需要电源，但它有不少优点。

例如何密性强，防盗性能好，可以不需要钥匙，只要记住开锁的密码和方法，便可开锁，即方便又可避免因丢失钥匙带来的烦恼和损失。

如果密码泄露，主人可以比较方便地设置新的开锁密码，不会造成损失，此外，若将电子门铃和防盗报警与电子锁合为一体，则可实现一物多用。

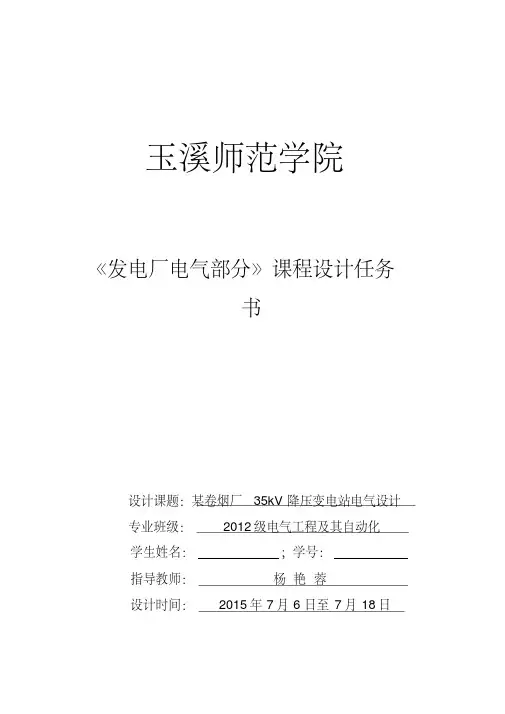

玉溪师范学院《发电厂电气部分》课程设计任务书设计课题：某卷烟厂35kV降压变电站电气设计专业班级：2012级电气工程及其自动化学生姓名：；学号：指导教师：杨艳蓉设计时间：2015年7月6日至7月18日一、设计题目某机械厂35kV降压变电站电气设计二、设计要求根据本厂所能取得的电源及本厂用电负荷的实际情况，适当考虑到工厂生产的发展，按照安全、可靠、灵活、经济及留有一定发展裕度、环保的设计理念与要求，确定变电所的位置与型式，确定变压器的台数和容量，选择变电所主接线方案及高、低压设备与进出线、防雷装置和接地装置，最后按要求写出设计说明书，绘制主接线的设计图纸（用画图软件绘制）。

三、设计依据（1）工厂平面图：另附图纸。

（2）工厂负荷情况：本厂多数车间为两班制，年最大负荷利用小时持续时间为3800小时，日最大负荷持续小时为8小时，。

该厂，除了装配车间、机修车间、仓库和生活区为三级负荷外，其余用电区均为二级负荷。

低压动力设备均为三相电，额定电压为380V，照明及家用电器均为单相电，额定电压为220V。

该厂的负荷统计资料如表1所示。

表1. 工厂负荷资料表厂房编号用电单位名称负荷性质设备容量单位kW需要系数功率因数动力6800.3~0.40.70~0.85 D01铸造车间照明250.7~0.9 1.0D02锻压车间动力6500.3~0.40.70~0.85照明200.7~0.9 1.0动力7200.3~0.40.70~0.85 D03金工车间照明250.7~0.9 1.0动力6200.3~0.40.70~0.85 D04工具车间照明250.7~0.9 1.0动力5500.4~0.60.85~0.95 D05电镀车间照明200.7~0.9 1.0动力4800.4~0.60.85~0.95 D06热处理车间照明200.7~0.9 1.0动力5200.4~0.60.85~0.95 D07装配车间照明200.7~0.9 1.0动力4800.4~0.60.85~0.95 D08机修车间照明200.7~0.9 1.0动力5000.4~0.60.85~0.95 D09锅炉房照明150.7~0.9 1.0动力1200.2~0.30.7~0.85 D10仓库照明200.7~0.9 1.0生活区照明7000.6~0.8 1.0备注：以上表中参数仅供参考，根据小组分组情况会更改参数设置。

电气工程基础课程设计任务书（第1组）1．题目：220kV变电所主接线及线路电流保护设计2．系统接线图：2×20MV A3．原始资料：为满足某地区经济发展和人民生活对电力的需要，经系统规划设计论证，新建一座220kV变电所，变电所与系统连接情况如上图所示。

3.1 建设规模3.1.1 本所安装2台120MV A主变压器3.1.2 电压等级220/110/10kV3.1.3 各电压侧出线回路数：220kV 侧4回，110kV侧6回，10kV侧16回。

3.2 各侧负荷情况110kV侧有2回出线供给远方大型冶炼厂，其容量为60MV A；其他作为地区变电所进线，其最小负荷与最大负荷之比为0.6。

10kV总负荷为50MV A，I、II类负荷用户占70％；最大一回出线负荷为5MV A，最小负荷与最大负荷之比为0.65。

3.4 系统阻抗220kV电源近似为无限大电源系统，以100MV A为基准容量，归算至本所220kV母线阻抗为0.021；110kV侧电源容量为800MV A，以100MVA为基准容量，归算至本所110kV 母线阻抗为0.12。

3.5 变电所外接线路采用三段式电流保护，相关参数如下：3.5.1 线路AB 、BC 的最大负荷电流分别为230A 、150A ；负荷自启动系数 1.5st K =；3.5.2 各变电所引出线上后备保护的动作时间如图所示；后备保护的0.5t s ∆=；3.5.3 线路的电抗为0.4/km Ω。

4．设计内容及要求4.1 拟定主接线方案：分析原始资料，确定主变型式；确定最佳方案；选择各侧接线方式；画出主接线图；4.2 继电保护方式的选择与整定：1DL 处的保护方式，及相应的op I 、lm K 和dz t 。

5．设计成果：编制设计说明书、设计计算书，绘制变电所的电气主接线图、继电保护的原理接线图、展开接线图。

6．主要参考资料：《电气工程基础》（上、下）《电力系统继电保护》《电力工程电气设计手册》（电气一次、电气二次）分组安排：第1组：4班，20081321054，20081340114～200813401315班：20081321037，20081340152～200813401706班：20081321109，20081340190～20081340208电气工程基础课程设计任务书（第2组）1．题目：发电厂主接线及线路电流保护设计2．系统接线图：110kV 10.5kV3．原始资料：为满足某地区经济发展和人民生活对电力的需要，经系统规划设计论证，新建一座发电厂，发电厂与系统连接情况如上图所示。

电气工程基础课程设计题目：110kV降压变电站电气系统初步设计学生姓名：林俊杰专业：电气工程及其自动化班级：电气0906班学号：200911914指导教师：罗毅目录变电站电气系统课程设计说明书一、概述1、设计目的————————————————————————————2、设计内容3、设计要求二、设计基础资料1、待建变电站的建设规模2、电力系统与待建变电站的连接情况3、待建变电站负荷三、主变压器与主接线设计1、各电压等级的合计负载及类型2、主变压器的选择四、短路电流计算1、基准值的选择2、一、概述1、设计目的（1）复习和巩固《电气工程基础》课程所学知识。

（2）培养和分析解决电力系统问题的能力。

（3）学习和掌握变电所电气部分设计的基本原理和设计方法。

2、设计内容本课程设计只作电气系统的初步设计，不作施工设计和土建设计。

（1）主变压器选择：根据负荷主变压器的容量、型式、电压等级等。

（2）电气主接线设计：可靠性、经济性和灵活性。

（3）短路电流计算：电力系统侧按无限大容量系统供电处理；用于设备选择时，按变电所最终规模考虑；用于保护整定计算时，按本期工程考虑；举例列出某点短路电流的详细计算过程，列表给出各点的短路电流计算结果S k、I”、I∞、I sh、T eq（其余点的详细计算过程在附录中列出）。

（4）选择主要电气设备：断路器、隔离开关、母线及支撑绝缘子、限流电抗器、电流互感器、电压互感器、高压熔断器、消弧线圈。

每类设备举例列出一种设备的详细选择过程，列表对比给出选出的所有设备的参数及使用条件。

（5）编写“××变电所电气部分设计”说明书，绘制电气主接线图（＃2图纸）3、设计要求（1）通过经济技术比较，确定电气主接线；（2）短路电流计算；（3）主变压器选择；（4）断路器和隔离开关选择；（5）导线（母线及出线）选择；（6）限流电抗器的选择（必要时）。

（7）完成上述设计的最低要求；（8）选择电压互感器；（9）选择电流互感器；（10）选择高压熔断器（必要时）；（11）选择支持绝缘子和穿墙套管；（12）选择消弧线圈（必要时）；（13）选择避雷器。

东南大学电气工程系课程设计任务书（六）设计任务电力系统网络设计专业班级 160101姓名学号指导老师设计任务一、原始资料：1．发电厂、变电所地理位置图图中， 代表电厂， 代表变电所 2格为1cm ，比例 1cm = 10km 2．各变电所负荷情况3．发电厂装机发电厂的发电机组参数如下:4．其他情况（1）各变电所功率因数必须补偿到0.9。

（2）各发电厂装机台数根据情况确定。

二、设计内容变 电 所 编 号 1 2 34 最大负荷（MW ） 82 40 66 58 最小负荷（MW ） 45 23 42 35 Tmax （小时） 5000 4000 4500 4200 功率因数 cos φ 0.85 0.8 0.85 0.9 低压侧电压（kV ） 10 10 10 10 对备用要求 60% 20%80%50% 对调压要求 逆调压顺调压 逆调压 常调压发电厂 发 电 机 型 号 额定容量（MW ） 台数备注 A QFS-50-2 50 10.5 kV BQFS-25-2256.3 kVBA42131 2 3 4 5 6 7 8 9 10 11 12 13 14 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 191．电力系统的功率平衡2．网络电压等级和结线方式的选择 3．发电厂、变电所主结线的选择 4．潮流计算5．调压措施的选择三、设计成品1．设计说明书2．发电厂、变电所、电力网电气主结线图网络等值阻抗图 3．潮流分布图（最大、最小负荷时之潮流分别标出）第二部分 电力系统设计说明书一、电力系统功率的初步平衡（一）目的在电力系统的规划设计时，根基可靠性、安全性、经济性进行电力系统设计时。

根据设计任务书的要求，对电力系统的功率初步平衡进行计算，同时仅进行最大负荷与最小负荷的潮流计算，其他情况均在这两种情况之中。

（二）计算方法1、有功功率的平衡： （1）用户负荷()MWk P k P ni i y ：同时率取 246586640820.10.111max,1=+++⨯==∑=（2）供电负荷MWk P K P y g 网损率取 70.26124606.011%6:1122=⨯-=-=（3）发电负荷由于小型凝汽式发电厂的厂用电率为5~6%，而给出的发电机型号为QFS ，为汽轮发电机，因此发电厂为火电厂，厂用电应按照占发电出力的5%~8%来计算，当发电厂容量大时取小值，反之取大值。

电气工程专业电力网课程设计任务书一、电源及负荷的地理位置比例：1cm=10km二、设计原始条件1. 电源 （1）水电厂A装机容量：2×15MW ，cos 0.85N ϕ=,10.5N U kV =根据水文条件：2台机可满发5个月，1台机可满发7个月，厂用电率1%。

水电厂A 电气接线图如下：720000/1102 2.5%/10.5kV -⨯N 0.8515MW U =10.5kVN ϕ=110kV 母线调压要求：系统最大负荷时为113kV ，系统最小负荷时为111kV 。

有发电机母线负荷。

（2）火电厂B装机容量：4×50MW ，cos 0.85N ϕ=,10.5N U kV = 最大装机利用小时数为5200小时，厂用电率8% 火电厂电气主接线图如下：与外系统相连90000/110kV -N cos 0.85450MW U =10.5kVN ϕ=⨯110kV母线调压要求：系统最大负荷时为不大于120kV，系统最小负荷时为不小于114kV，有发电电压母线负荷。

2. 负荷及调压要求：三、设计步骤及内容1. 系统功率平衡2. 系统电量平衡3. 电力网接线方案比较4. 各降压变电站主接线、变压器型式、容量、台数选择5. 确定电力网电气接线图6. 导线截面选择7. 电力网潮流及调压计算8. 各变压器分接头选择或确定其它调压措施9. 计算结果总结表10. 主要设备规格/数量及价格表四、设计成果1. 设计说明书（含附录：计算书）2. 电力网电气接线图图纸幅面代号：A2。

玉溪师范学院《发电厂电气部分》课程设计任务书设计课题：某卷烟厂35kV降压变电站电气设计专业班级：2012级电气工程及其自动化学生姓名：；学号：指导教师：杨艳蓉设计时间：2015年7月6日至7月18日一、设计题目某机械厂35kV降压变电站电气设计二、设计要求根据本厂所能取得的电源及本厂用电负荷的实际情况，适当考虑到工厂生产的发展，按照安全、可靠、灵活、经济及留有一定发展裕度、环保的设计理念与要求，确定变电所的位置与型式，确定变压器的台数和容量，选择变电所主接线方案及高、低压设备与进出线、防雷装置和接地装置，最后按要求写出设计说明书，绘制主接线的设计图纸（用画图软件绘制）。

三、设计依据（1）工厂平面图：另附图纸。

（2）工厂负荷情况：本厂多数车间为两班制，年最大负荷利用小时持续时间为3800小时，日最大负荷持续小时为8小时，。

该厂，除了装配车间、机修车间、仓库和生活区为三级负荷外，其余用电区均为二级负荷。

低压动力设备均为三相电，额定电压为380V，照明及家用电器均为单相电，额定电压为220V。

该厂的负荷统计资料如表1所示。

表1. 工厂负荷资料表厂房编号用电单位名称负荷性质设备容量单位kW需要系数功率因数动力6800.3~0.40.70~0.85 D01铸造车间照明250.7~0.9 1.0D02锻压车间动力6500.3~0.40.70~0.85照明200.7~0.9 1.0动力7200.3~0.40.70~0.85 D03金工车间照明250.7~0.9 1.0动力6200.3~0.40.70~0.85 D04工具车间照明250.7~0.9 1.0动力5500.4~0.60.85~0.95 D05电镀车间照明200.7~0.9 1.0动力4800.4~0.60.85~0.95 D06热处理车间照明200.7~0.9 1.0动力5200.4~0.60.85~0.95 D07装配车间照明200.7~0.9 1.0动力4800.4~0.60.85~0.95 D08机修车间照明200.7~0.9 1.0动力5000.4~0.60.85~0.95 D09锅炉房照明150.7~0.9 1.0动力1200.2~0.30.7~0.85 D10仓库照明200.7~0.9 1.0生活区照明7000.6~0.8 1.0备注：以上表中参数仅供参考，根据小组分组情况会更改参数设置。

信电工程学院电气工程及其自动化专业课程设计任务书（综合实践）课程设计的目的是通过一个实际工程的设计，巩固和加深对课程所学理论知识的理解；培养学生分析问题和独立解决实际问题的能力，理论联系实际的能力，技术与经济全面考虑问题的观点；初步学习工程经济的计算方法等。

因此，课程设计是专业课程教学中重要的实践性环节。

设计题目1：220kV降压变电站电气一次部分设计1、设计任务根据电力系统规划需新建一座220kV终端变电站。

该站建成后与A、B、C三个220kV电网系统相连并供给110、10kV近区用户供电。

2、原始资料2.1 按照规划要求该所有220kV、110kV和10kV三个电压等级。

本期投产2台变压器预留1台变压器的扩建间隔220kV出线7回其中备用2回110kV出线10回其中备用2回10kV出线14回其中备用2回。

2.2 根据规划本所与系统的连接方式为220kV侧与A及C系统各通过2回架空线路相连与B系统通过1回架空线路相连A与B及B与C之间各有1回架空线路联络。

2.3系统阻抗220kV侧电源A、B、C三个系统容量分别为SA2000MVASB1500MVASC4000MVA系统阻抗标幺值分别为XA 0.3XB 0.4XC 0.2各电抗均以各电源容量为基值计算的标幺值110及10kV侧没有电源。

2.4 110kV侧负荷主要为工厂和地区变电站最大负荷约231MW功率因数cosφ0.9-0.8负荷同时率为0.8其中I、II级负荷占8510kV侧总负荷为12.4MW功率因数cosφ0.9-0.8负荷同时率为0.7Ⅰ、Ⅱ级负荷占70最大一回出线负荷为2500kW所用负荷为400kVAⅠ、Ⅱ级负荷占50。

2.5 220kV和110kV侧出线主保护动作时间为0.2s后备保护时间为2s变压器主保护动作时间为0.2s后备保护时间为1s220kV和110kV侧断路器燃弧时间按0.05s考虑。

2.6 本站拟建地区位于山坡上南面靠丘陵东西北地势平坦、地质构造稳定、土壤电阻率为1.5³102欧²米。

电气专业设计要求1.开闭所、变配电室1.1开闭所、变配电室位置尽量设在负荷中心，考虑市政电源接驳点条件，且不应设置在车库最底层，住宅变配电室供电范围应严格满足供电半径不大于250m。

1.2开闭所面积控制在150~200㎡左右，根据小区规模、负荷类型做相应调整。

变配电室面积控制在150~250㎡左右，根据供电范围、变压器台数做相应调整。

1.3开闭所、变配电室净高满足梁下3.8米，净深控制在≮6米。

1.4开闭所、变配电室的门口设置≮300mm的防水门槛1.5变配电室考虑变压器运输通道，如果通道不满足设备运输要求，可设置吊装孔。

这里注意变配电室甲级防火门的设置尺寸，至少有一个门宽满足1.5米要求。

2.配电系统2.1消防干线采用柔性矿物绝缘电缆（NG-A），消防分支线采用低烟无卤耐火交联聚乙烯电力电缆((WDZN-YJY)；普通配电干线、分支干线采用低烟无卤阻燃交联聚乙烯电力电缆(WDZ-YJY)；电力和照明支线除供给消防等重要负荷的配线选用NH-BV-450/750V型导线，其余选用BV-450/750V型导线。

2.2楼座消防动力进线、车库消防动力采用低烟无卤耐火交联聚乙烯电力电缆。

2.3防火卷帘控制箱电源由就近的消防风机或应急照明双电源配电箱供电，不单独设配电箱。

2.4车库照明光源选用LED类型光源，并标明LED光源功率及光通量等参数。

2.5地下自行车库内应预留电动车充电专用配电箱，以备后期安装充电桩，另需在自行车库总箱设置总计量表。

2.6变配电室分别预留后期物业用房、食堂用电、景观用电单独计量。

2.7楼座单体配电室净宽建议控制在≮3.5米。

2.8住宅公区建议每4~6层在竖井内预留普通照明配电箱和应急照明配电箱，具体以实际项目标准层公区面积大小确定。

建议一层及地下层电井设置普通照明配电箱，以满足后期公区精装点位回路需求。

2.9住宅公区应急照明采用柔性矿物绝缘电缆干线分支系统，分支采用分支箱。

2.10首层精装回路较多，应设普通照明配电箱。

强电篇1、10KV变配电系统1.1 系统设计要求1.1.1 大市政条件1.1.1.1 上级站类型（110KV变电站/开闭站）：1.1.1.2 上级站的位置：1.1.1.3 电源数量（双路10KV供电/单路10KV供电）1.1.1.4 可用的周边大市政现状（路由、总管孔数、剩余管孔数、高程）：1.1.1.5 10KV外电源接入位置：1.1.2 变配电室形式1.1.2.1 地上变配电室[适用范围]：1.1.2.2 地下变配电室[适用范围]：1.1.2.3 箱式变配电室[适用范围]：1.1.2.4 设计院提供建议，甲方确认[适用范围]：1.1.3 10KV干线形式1.1.3.1 树干式配电[适用范围]：1.1.3.2 放射式配电[适用范围]：1.1.3.3 树干式与放射式混合配电[适用范围]：1.1.3.4 设计院提供建议，甲方确认[适用范围]：1.1.4 10KV干线敷设方式1.1.4.1 直埋[适用范围]：1.1.4.2 架空[适用范围]：1.1.4.3 管井[适用范围]：1.1.4.4 管沟[适用范围]：1.1.4.5 桥架[适用范围]：1.1.4.6 设计院提供建议，甲方确认[适用范围]：1.2 系统布置要求1.2.1 开闭站的布置原则1.2.1.1 靠近外电源的接入位置，并方便外电源接入和馈出；1.2.1.2 开闭站的层数和面积根据当地供电局要求确定。

1.2.1.3 在供电部门允许的情况下，开闭站优先和变配电室合并设置。

1.2.2 变配电室的布置原则1.2.2.1 尽量减少变配电室的数量，并使其尽量位于负荷中心；1.2.2.2 在供电部门允许的情况下，优先将变配电室设于地下；1.2.2.3 若设置地上变配电室，应优先置于配套公建的首层，且上层不应为住宅。

1.2.3 箱式配电室的布置原则1.2.3.1 尽量减少箱式变配电室的数量，并使其尽量位于负荷中心；1.2.3.2 箱式变配电室的位置需与景观配合。
